Печь камин своими руками: чертежи и процесс кладки печь-камина из кирпича

Камины-печи не перестают быть популярными в течение многих десятилетий. Несмотря на то что в продаже достаточно компактных чугунных печей или комнатных каминов, почти каждый владелец дома мечтает иметь настоящее кирпичное сооружение.

Печь камин своими руками может быть сложен только в том случае, если тщательно изучить технологию кладки и специфические особенности конструкции избранной модели.

Однако, нужно заметить, что камин сам по себе мало функционален, и им нельзя натопить несколько комнат, поэтому практичные владельцы частных домов отказываются от его возведения в пользу печки. С помощью нее можно организовать качественный обогрев, приготовить пищу, согреть воду и высушить вещи, поэтому ей часто и отдается предпочтение.

Мастера по кладке печей, перед которыми стоял подобный вопрос, разработали комбинированные многофункциональные модели, включающиеся в свою конструкцию и камин, и печь.

Таких комбинированных вариантов достаточно много, но не каждый из них подойдет для конкретного дома, учитывая его площадь и месторасположение будущего отопительного сооружения. Существуют проекты компактных печей-каминов, предназначенные для небольших домов, но есть и такие, которые включают в свою конструкцию не только вышеописанные функции, но еще и нагревающуюся лежанку. Поэтому стоит рассмотреть несколько видов печей, удовлетворяющих различным потребностям жильцов дома.

Виды печей-каминов

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

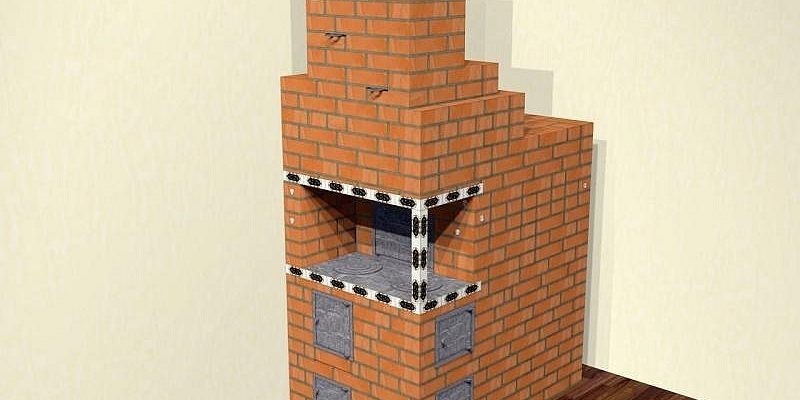

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Почти квадратная форма печи-камина подойдет для любого маленького или большого помещения. Она аккуратна и компактна, и если тщательно продумать место ее установки, то она может спокойно обогревать две комнаты. Но в этом варианте опять же не предусмотрена варочная плита, поэтому конструкция может служить только для обогрева, создания приятной атмосферы и в качестве декоративного атрибута интерьера.

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернутав  гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

1. молоток с кирочкой

2. метелочка из мочала

3. уголок

4. отвес

5. печной молоток

6. пассатижи

7. резиновый молоток

8. зубило

9. кельма или мастерки разного размера и формы

10. правило

11. цикля

12. стукальце (отрезок металлической трубы)

13. деревянная лопатка

14. чертилка

15.строительный уровень

16. рашпиль

17. Расшивка

Кроме этого, понадобится сито для протирания раствора, так как он должен быть тонким. Еще нужно сделать козелки — их должно быть две штуки. Козелками называют своеобразную лестницу, которая может служить отдельно или в паре, как подставка под настил из досок. На таком приспособлении удобно стоять во время работы на высоте и ставить рядом емкость с раствором и подготовленные кирпичи.

Количество стройматериалов рассчитывается в зависимости от выбранной модели печи-камина, но список их неизменен. Так, необходимо будет приобрести:

• Кирпич огнеупорный красный. Если его количество не указано, то можно посчитать его по порядовой схеме.
• Кирпич жаростойкий силикатный белый — его используют для укладки вокруг топки.
• Специальная растворная сухая смесь для кладки каминов и печей, которая продается в специализированных магазинах, или традиционные материалы — песок, глина, щебень и цемент.
• Стальной лист, толщиной в 2—3 мм, уголок 30 × 30 или 50 × 50 мм, стальная проволока, диаметром 3 ÷ 4 мм — она необходима для фиксации чугунных деталей.
• Аксессуары из чугуна — дверцы для поддувала, очистных окошек и топки, варочная плита, колосник.
• Жаростойкие материалы — асбест, гипсокартон, базальт или другие, для прокладок между стенами печи и огнеопасными поверхностями здания.
• Гидроизоляционный материал — рубероид.
• Доски для опалубки фундамента.
• Если предусмотрено в конструкции, нужно приобрести или изготовить металлическую емкостьопределенных размеров для нагрева воды, а также коробку для топки и дверцы с жаростойким стеклом.

Читайте также подробную информацию с инструкцией, как сделать камин в квартире своими руками, в нашей новой статье.

Подготовка места и заливка фундамента

Лучше всего устраивать фундамент под печь-камин одновременно с фундаментом дома. Однако, если этого не было продумано, и решение о возведении строения было принято после настила полов, то придется размечать размер основания строения на полу и выпиливать часть досок. Размер проема в полу должен быть на 150 ÷ 200 мм больше, нежели размер устраиваемого фундамента.

Если для дома был сделан ленточный фундамент, то для массивной постройки печи потребуется делать сплошной вариант.

• В грунте под полом размечается и роется котлован, глубиной в 500 — 600 мм. Дно вырытой ямы гидроизолируется утрамбованным 10-ти сантиметровым слоем песка и укрепляется щебенкой, которая насыпается слоем такой же толщины и тоже утрамбовывается.
• Затем, начиная со дна ямы, из подготовленных досок сбивают опалубку, в которую и будет заливаться раствор цемента.
• Так как фундамент устраивается достаточно глубоко, раствор заливают в два или три этапа. Первый слой может быть уложен из грубого раствора, изготовленного из цемента, щебенки и песка.
• После того как он схватится, заливается раствор из цемента и песка стандартных пропорций — 1:3.
• Верх фундамента разравнивается и оставляется упрочняться, этот процесс займет достаточно много времени, порядка 3 —4 недель – срок зависит от толщины слоев раствора.

После того как фундамент будет готов, на него настилается рубероид, вырезанный ровно по размеру и форме основы. На рубероид и будет укладываться первый ряд камина-печи.

Предварительная «сухая» кладка

Даже опытные мастера для разминки и оценки возможных трудностей сначала выкладывают каждый из рядов насухо. Это делается для точного определения количества и размеров кирпичей в каждом ряду и их расклада. Не нужно забывать отмерять расстояние между кирпичами заранее приготовленной рейкой толщиной в 5 мм — этот процесс проводят для того, чтобы все швы были одинакового размера.

После укладки насухо, можно класть кирпич на раствор. Если используется раствор на основе глины, то его замешивают заранее, и используют для него особые сорта материала. Но в последнее время мало кто использует этот старый традиционный способ приготовления, так как в продаже появились огнеупорные сухие смеси, которые предназначены именно для кладки печей и каминов.

Схемы кладки

Схемы должны наглядно отображать как кладку кирпичей, так и движение горячего воздуха по воздуховодам внутри конструкции. Такая схема поможет разобраться и понять, какие отверстия и где должны находиться, чтобы создалась нормальная тяга. Правильно выполненная конструкция позволит печи-камину долго оставаться горячей и в достаточной степени быстро отводить продукты сгорания, не создавая в доме опасной для здоровья людей атмосферы.

Представленные схемы — это один из вариантов печи-камина, но они могут разниться в зависимости от выбранной конструкции, поэтому, выбрав модель строения, нужно обязательно найти к нему схему. Она значительно облегчит и ускорит работу.

На данных схемах показана печь-камин в разрезе. На них хорошо видны расположение топок и горение в них огня, а также потоки движения нагреваемого воздуха. По ним можно определить, какие места печи будут прогреваться интенсивнее всего.

На второй схеме можно хорошо рассмотреть топку печи в разрезе с двух сторон, так сказать, «в профиль и в фас», а стрелками указан отвод дыма от топки и направление его к дымовой трубе.

На третьей схеме тоже можно видеть топку, но только не печи, а камина, и движение нагретого воздуха от нее по воздушным каналам.

Кроме этого, на рисунках определено количество рядов, и хорошо видно, на каком из них должны располагаться чугунные элементы постройки. При кладке нужно обязательно использовать и сопоставлять схемы разреза печи и порядовки кладки.

Порядовые схемы расскажут мастеру о том, как выглядит каждый из рядов, и на каком из них укладывается колосник, задвижки, плита и дверцы для топки и для очистки. Отступать от порядовки нельзя, так как даже половина кирпича, положенные не в том месте, может испортить всю работу, и тогда придется разбирать всю конструкцию. Поэтому то и выкладывается печь сначала насухо, чтобы была возможность разобраться и подогнать кирпичи до нужного размера.

Видео: схема кладки печи-«голландки» со стеклянной дверцей камина

Возведение печи-камина

Работу нужно проводить не торопясь, обдумывая каждый свой шаг. Во время выкладки ряда насухо иногда потребуется половина или даже треть кирпича. Нужную часть отделяют от цельного с помощью кирочки или шлифмашинки – «болгарки» с установленным кругом по камню. Если кирпич раскалывают киркой, то первый удар наносят несильно — он как бы намечает, какую часть кирпича нужно отделить, а второй удар уже непосредственно ее отделяет.

Кладочный раствор должен иметь консистенцию густой сметаны. Если в нем присутствуют мелкие камешки, то его нужно обязательно протереть через сито, иначе они будут мешать класть кирпичи на нужном уровне.

Раствор накладывается на кирпич толщиной примерно в 6 ÷ 7 мм. Затем кирпич укладывается на нижележащий ряд, выравнивается по уровню и прижимается. Если нужно, его подбивают резиновым молотком.

Если раствор выступил по краям, то его подбирают мастерком. Сложив 5—7 рядов, пока раствор еще влажный, проводят расшивку швов, чтобы они выглядели аккуратно. Раствор стараются убрать с лицевой поверхности кирпичей сразу, иначе потом его трудно будет оттереть.

От первого до двадцатого ряда кладку делают силикатным белым кирпичом, а с двадцать первого постепенно переходят на красный огнеупорный.

• Первый ряд должен быть выведен идеально ровно, так как он задает направление стенам всей постройки. Для точности кладки на рубероиде сначала мелом расчерчиваются края основы будущей постройки. По этой разметке и укладывается сплошной первый ряд насухо, а затем и на раствор.
• Со второго ряда уже начинают вырисовываться воздушные каналы, топка камина и поддувальная камера.
• На третьем ряду устанавливается дверца поддувала-зольника. Ее временно подпирают с двух сторон кирпичами и закрепляют проволокой, которую продевают в специальные ушки с обратной стороны дверцы и вмуровывают в кладку стенок поддувала.

• На четвертом ряду, в том месте, где кладкой обозначена топка, укладываются две металлические полоски на таком расстоянии, чтобы на них можно было положить кирпичи. Можно вместо полосок уложить стальной лист, на него проще будет проводить кладку. Вокруг поддувала по схеме поднимаются стенки.

• На пятом ряду укладывается колосник над зольником, остальные кирпичи кладут по схеме.
• На шестом ряду устанавливается дверца топки печи. Закрепляется она так же, как и поддувальная.
• С седьмого по десятый ряд кладка идет по схеме без дополнительных элементов.

• На одиннадцатом ряду укладывается чугунная варочная плита. Остальные кирпичи ряда кладут так, как указано на рисунке.
• На тринадцатом ряду делается основа для перекрытия топки из металлической полосы. От нее в процессе укладки следующих рядов будет формироваться дымоотвод от камина.
• На девятнадцатом ряду перекрывается камера над варочной плитой с помощью настила металлических полос, на которые на двадцатом ряду укладываются кирпичи.
• С двадцать первого ряда в кладку добавляется красный кирпич.
• Далее, до 24 ряда, работа идет по схеме, без установки чугунных и металлических элементов.

• На 25 ряду ставят первую чугунную задвижку, которая будет регулировать выход дыма и способствовать сохранению тепла.
• С 26 по 53 ряд кладку проводят согласно схеме, а с 54 ряда начинают выкладывать дымоходную трубу.
• На 65 ряду устанавливают задвижки, которые перекрывают полностью дымоходные каналы. Обычно их перекрывают на летний период, чтобы в печь не попала грязь и влага, которые будут разрушать кладку изнутри.
• Далее, в потолочном перекрытии прорубают отверстие, через которое выводят трубу на чердак.
• Вокруг трубы укладывают жаростойкий материал — он обезопасит воспламеняемые материалы перекрытия от перегревания. Толщина такой прокладки со всех сторон должна составлять не менее 100 мм — это может быть асбестовые плиты, уложенные в несколько слоев или мелкий керамзит, засыпанный в короб, устроенный вокруг конструкции трубы.
• В помещении чердака труба кладется по схеме 65 ряда и выводится через крышу.
• Там вокруг кирпичной трубы устраивается надежная гидроизоляция —она не должна позволить осадкам попасть в щели между трубой и материалом кровли.
• Сверху на отверстие трубы надевается металлический зонт, который станет защитой от влаги и грязи, которые могут засорить дымоходные каналы.

Видео: интересный вариант многофункциональной печи-камина

Цены на огнеупорный кирпич

Огнеупорный кирпич

Просушка готовой печи — камина

Когда работа по кладке камина-печи будет завершена, нельзя сразу же топить ее интенсивно, так как она должна хорошо просохнуть. Процесс сушки составляет от 9 до 14 дней, в зависимости от массивности и высоты строения. В это время все задвижки и дверцы должны быть открыты. Такая просушка называется естественной, но можно ускорить ее процесс, если установить в топку тепловентилятор или осветительную лампу в 250—300 Вт. Этот не массированный прогрев станет хорошей подготовкой к активному прогреву и топке.

Начинать топить печь-камин нужно постепенно, умеренным количеством дров — этот процесс проводят два — три раза за сутки, в течение одной-двух недель. Просушена ли печь, можно будет узнать, обратив внимание на дверцы. Если на них после протапливания нет испарин, т.е. капель конденсата, значит, сооружение просохло и его можно топить интенсивно.

При нарушении технологии кладки и замеса раствора при первом же протапливании в швах между кирпичами могут появиться трещинки. Заделывать сразу их не стоит — ремонт можно провести через два-три месяца активной топки печи. В этот период необходимо внимательно следить за поведением материалов и за тем, чтобы не образовались такие трещины, через которые в помещение может поступать угарный газ.

Преимущество варианта камина-печи безусловны, так как она решает многие проблемы, встающие перед жильцами частных домов. Даже притом что в доме присутствует газовое или электрическое отопление, традиционная печь с камином никогда не будет лишней. При выборе модели отопительного строения для дома нужно просчитать все за и против каждой из них и выбрать ту, которая будет оптимальной для конкретной постройки.

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

• 1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
• 2 — Вязальная проволока
• 3 — Дверцы-чистки — 3 штуки
• 4 — Топка поддувала с регулировкой воздуха
• 5 — Каминная дверца для топки 500х500 мм
• 6 — Базальтовый шнур — 2 комплекта
• 7 — Задвижка трубы в кирпич — 3 штуки
• 8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

В дачных домах редко устанавливают дорогостоящие системы отопления, ведь используются они, как правило, только в дни отдыха. Быстро протопить загородный дом в холодные дни можно с помощью камина, но он греет только во время топки и быстро остывает, кроме того, камин нельзя использовать для приготовления еды.

Совмещенная печь-камин обладает куда большей функциональностью – с ее помощью можно обогреть небольшой дом из 1-2 комнат, на варочной плите приготовить пищу, а каминная топка с жаропрочным стеклом позволит наслаждаться видом живого огня. Построить такую печь-камин довольно просто, все даже можно сделать своими руками, если следовать схеме-порядовке.

Печь — камин фото

Устройство печи-камина

Прежде чем возводить печь-камин своими руками, необходимо разобраться с ее конструкцией и определиться с местом установки. Представленная печь-камин имеет две топки с противоположных сторон: печная топка с варочной плитой устанавливается со стороны кухни или кухонного отсека и используется для приготовления пищи и обогрева домика, каминная топка находится со стороны комнаты. Для безопасности она оснащена чугунными дверцами со стеклом, устойчивым к нагреву, что позволяет проводить установку даже на деревянных дачах из сруба.

Обе топки можно топить одновременно благодаря расширенному дымоходу и системе задвижек, с помощью которых можно перекрыть каждый дымовой канал по отдельности. Для улучшения тяги и более простой очистки под обеими топками обустроены зольники с дверцами, от топочных камер они отделены колосниками.

Печь-камин устанавливается на фундамент из бетона, кирпича или бутобетона. Если фундамент возводят одновременно с постройкой дома, необходимо отделять его от общего основания песчаной или гравийной подушкой.

При проектировании печи-камина и дымохода необходимо также учитывать расположение балок, стропил и других элементов перекрытий, а проходки через них выполнять с соблюдением противопожарных требований.

Необходимые материалы

Чтобы построить на своей даче печь-камин вам потребуется:

• Сильное желание отказаться от платной установки и все максимально делать своими руками;
• Печной кирпич – около 8 сотен штук;
• Жаропрочная кладочная смесь на основе глины –200 кг;
• Дверка каминная с жаропрочным стеклом размером 500х500мм;
• Дверка топочная печная чугунная, 200х250 мм;
• Дверки поддувальные, 120х250 мм и 120х120 мм;
• Три дверкипрочистные для очистки дымохода, 120х120 мм;
• Два колосника для топок, 200х250 мм и 250х400 мм;
• Чугунная варочная плита с конфорками, 410х720 мм;
• Стальной уголок с полкой 40х40 мм и стальная полоса 40 мм – по 3 метра;
• Стальной лист толщиной 3 мм и размером примерно 60х60 см;
• Теплоизолирующие листы – асбест или базальт, толщина 4 мм;
• Отожженная проволока для закрепления дверок;
• Сэндвич-труба и соединительные элементы для дымохода;
• Доски и гидроизоляционные рулонные материалы для опалубки;
• Бетон и бутовый камень для фундамента;
• Сухой строительный песок, щебень;
• Огнестойкое покрытие пола – плитка, керамогранит, металлические листы.

При покупке кирпича обращайте внимание на его внешний вид: кирпич не должен быть пережженным, о чем свидетельствует глянцевый блеск его поверхности, или недопеченным – хрупким и неоднородным по цвету на сколе.

Фундамент для печи-камина

О том, как сделать фундамент для камина из монолитного бетона, рассказано в статье «камины из кирпича своими руками». Далее описана технология возведения бутового фундамента – более дешевого варианта, требующего меньшего расхода цемента для бетона.

1. Котлован под камин копают в том месте, где он будет расположен, в соответствии с планом. Глубина котлована равна заглублению фундамента самого здания, размеры – на 5-10 см больше габаритных размеров пода печи. Дно котлована засыпают слоем щебня и трамбуют, выравнивая.
2. Возводят опалубку до уровня пола в доме из струганой доски или фанерных листов, обмазывают ее изнутри и снаружи битумной гидроизоляцией, просушивают.
3. На дно котлована укладывают крупный бутовый камень, пространство между ним засыпают щебнем со средним размером частиц 50 мм.
4. Готовят порцию цементно-песчаного раствора: 1 часть цемента смешивают с 2-3 частями песка, после чего разводят водой до состояния жидкой сметаны. Заливают на слой камня и щебня.
5. Готовят следующую порцию раствора, снова выкладывают камень, заполняют промежутки щебнем и заливают раствором. Так продолжают до уровня на 5-7 см ниже пола. Верхний слой выравнивают цементным раствором и оставляют фундамент на 3-7 дней для набора прочности.

Первый слой кирпича, образующий нижний ряд пода камина, является выравнивающим. Его кладут по схеме первого ряда на слой гидроизоляции – рубероида, используя утолщенный слой раствора – до 1 см.

Технология кладки печи-камина

Кладут печь-камин на жаропрочный раствор на основе глины и песка. Готовые смеси продаются в печных магазинах, но если рядом с вашей дачей есть карьер с хорошей жирной глиной, можно использовать ее. Раствор в этом случае готовят так: замачивают глину в бочке с водой на неделю, убирая с поверхности пену и всплывший мусор. Сливают лишнюю воду и размешивают получившийся жидкий раствор, постепенно добавляя в него песок до тех пор, пока раствор не начнет практически сразу отлипать от лопатки. При желании добавляют в раствор до 10% цемента или клея для керамогранита, перемешивают. После этого раствор готов к работе.Размолаживать водой раствор с цементом нельзя, поэтому добавлять цемент лучше порционно, в то количество раствора, которое вы можете израсходовать за час-полтора.

Технология кладки печи — камина фото

Схема и порядовка печи-камина представлены на рисунках.

Пошаговая кладка порядовка печи — камина

Технология кладки такова:

1. Первый ряд образует под печи. Его можно класть из некондиционного кирпича – сколотого, с трещинами. При этом обязательно используют уровень и максимально выравнивают ряд.
2. Во втором ряду начинают установку дверок поддувала. Между рамой дверки и кладкой необходимо проложить полосу из асбестового или базальтового листа. Раму дверки фиксируют на кирпиче первого ряда с помощью металлических штырей, например, гвоздей, через отверстия. Если они не совпадают со швами, можно аккуратно просверлить кирпич первого ряда. Остальная кладка ведется по схеме.
3. В третьем ряду продолжают закреплять дверки с помощью проволоки, продетой в отверстия в боках рамы и заправленной в швы кладки. Кроме того, поверх третьего ряда укладывают по схеме решетку колосника каминной топки.
4. В четвертом ряду дверки поддувала закрывают кирпичом, закрепляя так же, на проволоку. Кладут колосник печной топки. Сбоку начинают выкладывать дымовой канал, ставят прочистную дверцу. Раствор изнутри дымового канала тщательно заглаживают рукой, чтобы избежать шероховатостей и излишнего осаждения копоти и сажи.

   Закрываем поддувало кирпичом

5. В пятом ряду начинают установку дверки каминной топки, точно так же закрепляя ее на металлические штыри. Она значительно тяжелее, чем дверки поддувала, поэтому ее необходимо временно дополнительно закрепить вертикально, с помощью проволоки.Между рамой дверки и кирпичом по периметру прокладывают асбестовую полосу.
6. В шестом ряду аналогичным образом ставят дверку печной топки, и далее кладут по схеме с 6 по 8 ряд. В 9 ряду дверку печной топки закрывают сверху кирпичом, выкладывают 9 и 10 ряды по схеме.
7. На кирпич 11 ряда нужно уложить варочную плиту. Поэтому кирпич сначала выкладывают насухую, подгоняют, размечают маркером положение плиты, после чего кирпич снимают и с помощью болгарки выполняют углубления для укладки плиты так, чтобы она легла вровень с кирпичом.
8. В 12 ряду дверку каминной топки закладывают сверху кирпичом, не забывая закреплять ее за отверстия в раме проволокой. Поверх кирпича укладывают стальной уголок по схеме. Ряды с 13 по 15 кладут по схеме.

   Укладка 12 ряда кирпичей для печи — камина

9. В 16 ряду начинают выполнять свод над варочной плитой, для этого в соответствии со схемой укладывают в передней части над ней уголок и стальную полосу. В 17 поверх них укладывают кирпич, а рядом снова стальную полосу, чтобы поддерживать свод. В 18 ряду его полностью закладывают кирпичом, а в месте установки задвижек кладут стальной лист толщиной 3 мм. На боковую часть кирпича в соответствии со схемой закрепляют отрезок стального уголка – он служит опорой для задвижки.
10. В 19 ряду между кирпичами выполняют пазы чуть больше толщины металла задвижек – примерно 5 мм, изготавливают задвижки по схеме и ставят их на место, проверяя перекрывание дымовых каналов. Устанавливают еще две прочистные дверки.
11. В 20 ряду над меньшей задвижкой устанавливают стальную полосу. Продолжают кладку по схеме. В 21 ряду стальную полосу кладут поверх кладки – на нее будет опираться дымоход.
12. С 22 ряда начинается кладка дымохода: дымовые каналы сужаются и постепенно перекрываются. Кладку ведут по схеме с 22 по 26 ряд, в котором устанавливают общую задвижку на каркасе из стального уголка.
13. Выполняют перекрытие печи – ряды 27 и 28, после чего приступают к дымовой трубе. Ее кладут по схеме 29 ряда с перевязкой, сдвигая ряды на полкирпича, до нужной высоты. Для устройства сложного дымохода можно использовать теплоизолированную трубу типа «сэндвич» и различные переходники, колена, проходки и опорные элементы.
14. После окончания кладки печь-камин просушивают до высыхания кладочного раствора, после чего потихоньку начинают топить.

    Готовая печь — камин из кирпича

Представленная конструкция печи-камина универсальна: она поможет вам быстро согреться в холодное время при растопке камина, приготовить еду, а также хорошо протопить дом за счет длинного дымового канала, при прохождении по которому дым сильно нагревает кирпичи. Теплоотдача от такой печки значительно выше, чем от обычного камина, и это позволит вам тратить меньше дров, наслаждаясь при этом видом и теплом огня.

Видео инструкция: печь — камин своими руками

Похожие записи в блогеКакую незамерзающую жидко…Чугунные печи камины длит…Русская печь с лежанкой с…12 марта 2018 просмотров: 10046

Сделать камин из кирпича достаточно сложно. Для создания качественной и продуктивно работающей конструкции в первую очередь понадобится грамотно составленная порядовка или проект. Не меньшую роль играют конструктивные особенности оборудования и материалы, используемые для сборки.

Камин своими руками может размещаться как в частном загородном коттедже, так и в дачном доме. В первую очередь такая вариация обогрева подходит для тех помещений, в которых нет другого источника получения и образования тепловой энергии. Такая печь может устанавливаться в доме, изготовленном из кирпича, дерева. Также возможна установка в постройке из бревен или газосиликатного блока. Правильно разработанная схема камина, позволяет качественно отопить не только небольшой по площади, но и достаточно большой и даже двухэтажный дом. КПД такой конструкции может достигать порядка 80-90 процентов. Это считается высоким и хорошим показателем.

Выбираем габариты конструкции

Камин, кладка которого выполняется по предварительно подобранной в интернете или составленной профессиональным печником порядовке, может иметь не только определённый способ размещения, но и размер. Выбор этого параметра зависит от определённых параметров и особенностей:

1. Большую роль играет размер выбранного для установки отопительного агрегата помещения;
2. Обратите внимание на способ расположения камина в интерьере гостиной;
3. Уделите внимание выбору типа оборудования;
4. Учитывайте то, из какого материала изготовлен сам каркас дома, фундамент, стены, пол, перекрытия;
5. Важно то, каким функционалом обладает печка.

Перед тем как возвести печь своими руками, помните, что порядовка должна правильно отображать не только количество материалов, ключевые особенности отопительного устройства, но и не менее важные детали. Например, габаритные размеры топки, должны составляться исходя из пропорции 1/90 по отношению к общей площади выбранного помещения.

Выбирать высоту и ширину топочного отверстия необходимо пользуясь пропорцией 1,5/1. Также схема камина не обходится без выявления глубины, которая будет меньше параметра ширина в среднем в два раза. Дымоход также должен иметь правильно подобранное сечение. Определить его можно уменьшив площадь топочного отверстия на 14-21 раз.

К примеру, если площадь помещения составит 30 квадратных метров, для такого агрегата будут подходящими следующие значения:

• Топочное отверстие будет иметь размер 0,30 квадратных метров;
• Топка будет обладать шириной в 45 сантиметров;
• При высоте в 65 сантиметров;
• Глубине 25 сантиметров;
• Округлое сечение дымохода будет равно 0,030 квадратным метрам или 300 квадратным сантиметрам.

Выбираем способ расположения

Порядовка камина играет ключевую роль в сборке и успешной эксплуатации отопительного прибора. Однако не менее важно то, какой способ расположения в интерьере будет иметь печка.

Основные способы размещения:

1. Пристенные камины отличаются массивностью. Для сборки такой конструкции понадобится достаточно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, около него могут расположиться сразу несколько человек. К преимуществам также относится высокий КПД и хорошая, продуктивная работа. Портал отличается симметричностью, фасадная часть наиболее часто собирается именно П-образных очертаний. Камин, кирпич для которого используется как стандартный, так и огнеупорный, в пристенном расположении имеет дымоход, который закрывается кирпичом вплоть до потолочного перекрытия;
2. Если выбранное для установки помещение не обладает большой площадью, рекомендуем установить в нём угловой камин. Такой вариант при достаточно хорошем угле обзора имеет небольшие размеры. Порядовка печи углового типа, не требует большого количества кирпича. При этом облицевать нужно будет только фасадную часть, так как роль боковин играют непосредственно сами стены или перегородки помещения. При небольшом размере, угловой очаг обладает достаточно высокой мощностью и подходит для обогрева помещений, площадь которых составляет 15-35 квадратных метров;
3. Схема печи островного типа отличается сложностью возведения. Для постройки такой конструкции потребуется много времени, большие денежные вложения и опыт. Островной камин устанавливается по центру помещения и не прилегает к стенам и другим перекрытиям. Портал может оборудоваться небольшими стенками и дровницей. Для вывода дыма и продуктов горения из помещения, печка дополняется подвесной вытяжной системой или иначе говоря – дымоходом. Основание как правило имеет классическую квадратную или прямоугольную форму (профильная). Более сложные в возведении конструкции округлых, треугольных, многогранных форм. Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности можно оборудовать портал столешницей или каминной полкой.

Камин, размеры которого выбираются индивидуально, может устанавливаться не только в доме, но и на улице, в беседке. Такие уличные и садовые барбекю, мангалы могут располагаться как полностью обособленно, так и встраиваться в беседки и веранды. К преимуществам таких конструкций относится возможность сделать их достаточно большими и громоздкими. Тем самым вы сможете добавить множество различных элементов мангалу.

Уличные и садовые печи за счёт своих больших габаритов имеют большой вес и требуют постройки бетонного прочного фундамента. Это не позволит конструкции со временем просесть под землю или потерять свою устойчивость.

Печь проект мангала или барбекю также требует индивидуального подхода, тщательного подбора места размещения и функционала. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого. Для беседки наиболее часто выбираются такие материалы как: пластик, металлопрофиль, дерево, огнеупорный пластик. Из кирпича же собирается сама печка, колоны, различные перегородки, небольшие стены, область около топочного отсека.

Классификация оборудования

Перед тем как вами будет возведена печь шведка или любая другая конструкция, необходимо запомнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и её декоративного оформления. Наиболее часто данный элемент собирается из кирпича. Может облицовываться любыми жаропрочными материалами. Для размещения поленьев и их прогорания, конструкция оборудуется топкой или топочным отсеком. Для того чтобы дым сразу не выводился на улицу и образовывал тепло, печка дополняется дымосборником. Для выведения дыма и продуктов горения, дровяные печи оборудуются дымоходом.

Открытая топка конструкции подразумевает под собой отсутствие дверцы. В этом случае особое внимание необходимо уделить внутренним стенкам топочного отсека, сделать их максимально толстыми, прочными и герметичными. Для кладки стенок используется только шамотный кирпич и сцепляющий состав на основе шамотной глины. Также топка камина может быть закрытого типа.

Закрытая топка более безопасна в использовании. Она не позволяет искрам и пламени попадать в помещение. Однако открытая топка смотрится боле гармонично и позволяет созерцать яркое пламя, наслаждаться его потрескиванием и теплом в полной мере. К тому же отдавая предпочтение открытой конструкции, вы экономите свои денежные средства, которые могли уйти на покупку стальной или чугунной камеры с дверцей.

Для того чтобы обезопасить помещение от возгорания, пространство рядом с топкой необходимо изолировать любым огнеупорным материалом.

Если вы хотите оборудовать портал из камня покупной топкой, стенки печки могут собираться из простого кирпича, так как дополнительная защита будет образовываться за счёт чугунных боковин.

Закрытая топка наиболее часто оборудуется дверцей из прозрачного закалённого стекла, что позволяет видеть горящий в очаге огонь максимально подробно. Способ открытия такой дверцы может быть как классическим боковым, так и верхним. Многие современные топки оборудуются системой самоочистки – это не позволяет саже и копоти образовываться на стекле.

Камины пристенного и углового типа оборудуются стальными трубами, которые имеют не очень презентабельный внешний вид. Для того чтобы скрыть и одновременно декорировать такой дымоход, он заключается в короб который возводится из кирпича. Кладка дымохода выполняется также по предварительно составленной порядовке. Такой короб не только улучшает внешний вид конструкции, но и усиливает, дополнительно изолирует и аккумулирует накопленное тепло.

В комплекте к островному камину наиболее часто покупают стильные стальные вытяжки, которые подвешиваются прямо над самим очагом.

Произведение расчетов

Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений. Габариты конструкции подробно указываются в схеме. Порядовка камина указывает на то, сколько материла необходимо для строительства. Важно знать, сколько облицовки, стандартного и огнеупорного кирпича вам потребуется и приобрести все материалы с небольшим запасом.

Не менее важно знать, сколько кладочного раствора вам потребуется. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента. Преимущественно в качестве кладочного раствора используют цемент с маркировкой М 200. Для получения необходимой массы, необходимо смещать между собой цемент и песок исходя из пропорции 1/3. Далее постепенно вмешиваем воду, до тех пор, пока не образуется густой, однородный состав, без комков и грязи. Для того чтобы уложить один кубический метр кирпича, в среднем потребуется 0,2-0,3 кубометров состава.

Подробней рассчитать габариты камина, можно пользуясь своей порядовкой. Для того чтобы узнать, сколько кирпича необходимо, нужно умножить объём одной единицы на общее количество кирпичей в схеме.

Профессиональный и грамотно составленный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет произвести все расчёты максимально просто и подробно, увидеть форму и очертания камина с обеих сторон. Если конструкция печи более сложная, отдельно можно рассчитать и начертить арку, полку и другие конструктивные элементы. Это позволит определить способ расположения и место закрепления дымосборника, зольника, дымохода, выявить угол наклона стенок и ниш.

В нашем интернет-магазине вы можете купить готовую топку для углового, островного или пристенного портала, отечественных и зарубежных брендов.

Выполнение работ

После того как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробную порядовку, вам понадобится закупить следующие материалы и инструмент:

1. Резервуар, в котором будет замешиваться сцепляющая основа. Он должен быть достаточно большим, не менее чем на 40 литров. Для лучшего смешивания лучше всего обзавестись электрическим миксером;
2. Для того чтобы просеивать песок, понадобится купить специальное сито;
3. Кладка осуществляется с помощью мастерка;
4. Для проверки ровности углов необходим строительный уровень;
5. Обзаведитесь рулеткой, угольником и линейкой;
6. Отметки ставятся с помощью простого карандаша или строительного маркера.

Дополнительно могут потребоваться такие предметы как: молоток, ветошь, ножик, наждачка и другие.

Перед тем как приступить к работам, подготовите комнату, накройте всю мебель, предметы интерьера которые в ней находятся. Для удобства подключения инструмента возьмите удлинитель.

Монтаж кирпичного камина своими руками осуществляется согласно следующей этапности:

• Любая массивная конструкция начинает возводиться только после того как построен фундамент. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать раствор в котлован, необходима опалубка. В этом случае возведение печи происходит только после того как фундамент полностью просох;
• Далее начинаем кладку рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичом. Периодически для усиления конструкции выполняется перевязка рядов. Все корректировки вносятся ещё до высыхания сцепляющего состава;
• После того как топка и портал камина возведены, приступаем к кладке дымохода. вытяжка закрепляется к горизонтально расположенной перегородке. Производим изоляцию поверхности. Если труба металлическая, лучше всего заключить её в кирпичный короб;
• На последнем этапе выполняются облицовочные работы, обустраивается заслонка, полка, решётка, столешница.

Печь Кузнецова или любой другой отопительный прибор нельзя сразу растапливать после возведения. Необходимо дать ему образовать усадку, хорошо просохнуть на протяжении 10-15 дней. После чего печь постепенно начинает эксплуатироваться. Закладка дров в топку осуществляется ровно наполовину, постепенно увеличиваясь.

Из этого видео вы можете узнать о том, как сделать камин из кирпича своими руками у себя дома или на даче:

Используемые источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-kamin-svoimi-rukami.html
• https://remsovet.com/25-pech-kamin-svoimi-rukami.html
• https://kamin-expert.ru/otopitelnaya/pech-kamin-svoimi-rukami.html
• https://msk-kamin.ru/news/chertezhi-kaminov-iz-kirpicha-poryadovka-uglovoyostrovnoy-kamin/
