Ракетная печь своими руками чертежи которой наверняка хотело бы иметь в своем архиве большинство домашних мастеров, может быть изготовлена, в принципе, даже в течение одного дня, так как ее конструкция совсем несложна. Если есть навыки работы с инструментами, чтения чертежей, припасены необходимые материалы, то сделать несложную печку подобного типа не составит особого труда. Нужно отметить, что ее можно изготовить из самых разных материалов, которые найдутся под рукой, но многое будет зависеть от того, где печь планируется к установке. Печь-ракета имеет несколько отличающийся от других отопительных приборов принцип работы, и может быть как стационарной, так и переносной.
Стационарные печи-ракеты устанавливают внутри дома вдоль стен или на отведенной для приготовления пищи площадке во дворе дома. Если печь установлена внутри помещения, то она способна отопить комнату, площадью до 50 кв. м.
Переносные варианты ракетной печи обычно имеют совсем небольшой размер и легко умещаются в багажнике автомобиля. Поэтому при выездах, например, на пикник или на дачу такая печурка поможет и воду вскипятить, и обед приготовить. Причем расход топлива в печи-ракете совсем невелик, в качестве его можно использовать даже сухие ветки, лучины или пучки травы.
Принцип работы печки ракетного типа
Несмотря на простоту устройства печи-ракеты, в ее конструкции используется два принципа работы, которые разработчики позаимствовали у других типов печей, работающих на твердом топливе. Итак, для ее эффективной работы взяты следующие принципы:
- Принцип свободной циркуляции выделенных из топлива газов по созданным печным каналам, без принудительного создания тяги дымохода.
- Принцип дожигания пиролизных газов, выделенных при горении топлива в режиме недостаточной подачи кислорода.
В самых простых конструкциях ракетных печей, которые используются только для приготовления пищи, может действовать только первый принцип работы, так как в них достаточно затруднительно создать необходимые условия для течения пиролиза и организации дожига газов.
Чтобы разобраться в конструкциях и понять, как они работают, нужно рассмотреть поочередно некоторые из них.
Простейшая конструкция ракетной печки
Для начала стоит рассмотреть самое простое устройство ракетной печи прямого горения. Как правило, такие приборы используются только для нагрева воды или для приготовления пищи, и исключительно на открытом воздухе. Как видно из представленного ниже рисунка – это два отрезка трубы, соединенные отводом под прямым углом.
Топкой для такой конструкции печи служит горизонтальная часть трубы, в нее и закладывается топливо. Нередко топка имеет вертикальную загрузку — в этом случае для изготовления простейшей печки используется три элемента — это две трубы разной высоты, установленные вертикально и соединенные снизу общим горизонтальным каналом. Более низкая труба и будет служить в качестве топки. Для изготовления стационарного варианта простейшей по схеме конструкции часто используется кирпич, устанавливаемый на жаростойкий раствор.
Для достижения более высокой эффективности печь усовершенствовалась, и у нее появлялись дополнительные элементы, например, трубу стали устанавливать в корпус, который усиливает нагрев конструкции.
1 – внешний металлический корпус печи.
2 – труба – топочная камера.
3 – канал, образованный перемычкой под топливной камерой и предназначенный для свободного прохода воздуха в область горения.
4 – пространство между трубой (райзером) и корпусом, плотно заполненное теплоизолирующим составом, например, золой.
Протапливание печи происходит следующим образом. В топку сначала закладывается легкий горючий материал, например, бумага, а когда она разгорится, в огонь подбрасываются щепки или другое основное топливо. В результате процесса интенсивного горения образуются раскаленные газы, поднимающиеся по вертикальному каналу трубы и уходящие наружу. На открытое сечение трубы и устанавливают емкость для кипячения воды или приготовления пищи.
Важным условием для интенсивности горения топлива является создание зазора между трубой и установленной емкостью. Если же ее отверстие будет перекрыто полностью, то горение внутри конструкции прекратится, так как будет отсутствовать тяга, которая обеспечивает подачу воздуха области горения и поднимает нагретые газы вверх. Чтобы с этим не возникало проблем, на верхнем обрезе трубы устанавливается съемная или стационарная подставка для емкости.
На данной схеме представлена несложная конструкция, на загрузочный проем которой установлена дверца. А для создания тяги предусмотрен специальный канал, который образует нижняя стенка топочной камеры и приваренная на расстоянии 7÷10 мм от нее пластина. Даже при полном закрытии дверцы топки подача воздуха не прекратится. В этой схеме уже начинает срабатывать и второй принцип – без активного доступа кислорода к горящим дровам может начаться процесс пиролиза, а непрерывная подача «вторичного» воздуха будет способствовать дожигу выделившихся газов. Но для полноценно процесса все же не хватает еще одного важного условия – качественной термоизоляции камеры вторичного дожига, так как для процесса сгорания газов необходимы определенные температурные условия.
1 – воздушный канал в топочной камере, через который осуществляется поддув при закрытой дверце топки;
2- зона самого активного теплообмена;
3 – восходящий поток раскаленных газов.
Видео: вариант простейшей ракетной печи из старого баллона
Усовершенствованная конструкция ракетной печи
Конструкция, предназначенная и для приготовления пищи, и для обогрева помещения, оснащается не только топочной дверцей и вторым корпусом, который служит хорошим внешним теплообменником, но и верхней варочной поверхностью. Такая ракетная печка уже может устанавливаться внутри помещений дома, а дымоходная труба от нее выводится на улицу. После проведения подобной модернизации печи, ее эффективность существенно вырастает, так как прибор приобретает немало полезных свойств:
- За счет второго наружного корпуса и утеплительных жаростойких материалов, которые термоизолируют основную трубу печи (райзер), герметичного закрытия верхней части конструкции, нагретый воздух сохраняет высокую температуру на значительно дольше.
- В нижней части корпуса стал монтироваться канал для подачи вторичного воздуха, с успехом осуществляющий необходимый поддув, для которого в простейшей конструкции использовалась открытая топка.
- Дымоотводная труба в закрытой конструкции расположена не сверху, как в простой ракетной печи, а в нижней задней части корпуса. Благодаря этому, нагретый воздух не уходит напрямую в дымоход, а получает возможность для циркуляции по внутренним каналам прибора, нагревая, прежде всего, варочную панель, и далее расходясь внутри корпуса, обеспечивая и его нагрев. В свою очередь внешний корпус отдает тепло окружающему его воздуху.

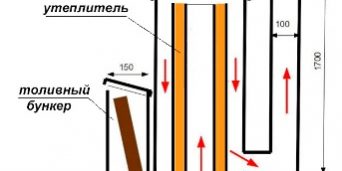

На данной схеме хорошо виден весь процесс работы печи: в топливном бункере (поз. 1) происходит предварительное горение топлива (поз. 2) в режиме недостаточности подачи воздуха «А» – это регулируется заслонкой (поз. 3). Образовавшиеся горячие пиролизные газы поступают в конец горизонтального огневого канала (поз. 5), где и происходит их дожигание. Это процесс проходит благодаря хорошей термоизоляции и осуществлению непрерывной подачи «вторичного» воздуха «Б» по специально предусмотренному каналу (поз.4).
Далее, горячий воздух устремляется во внутреннюю трубу конструкции, называемую райзером (поз. 7), поднимается по ней под «потолок» корпуса, являющегося варочной плитой (поз. 10), обеспечивая ее высокотемпературный нагрев. Затем газовый поток проходит по пространству между райзером и внешним корпусом-барабаном (поз. 6), обеспечивая нагрев корпуса для дальнейшего теплообмена с воздухом в помещении. Затем газы опускаются вниз и только после этого уходят в дымоходную трубу (поз. 11).
Чтобы добиться максимальной теплоотдачи от топлива и обеспечить необходимые условия для полного сжигания пиролизных газов, важное значение имеет поддержание максимально высокой и стабильной температуры в канале райзера (поз. 7) Для этого трубу райзера заключают в еще одну трубу большего диаметра – обечайку (поз. 8), а пространство между ними плотно забивают жаростойким минеральным составом (поз. 9), который послужит в качестве термоизоляции (своеобразной футеровки). Для этих целей может, к примеру, применяться смесь печной кладочной глины с шамотным песком (в пропорции 1:1). Некоторые мастера предпочитают это пространство попросту очень плотно заполнить просеянным песком.
Узнайте, какими дровами лучше топить печь, а также ознакомьтесь с советами по выбору и хранению, из нашей новой статьи.
Повышение эффективности отбора тепла в печках-ракетах
Чтобы увеличить КПД печи-ракеты, были разработаны и другие конструкции с более эффективным отбором тепла, как для использования прибора в условиях улицы, так и для внутреннего применения – для отопления помещений или нагрева воды.
Печь-плита
Для приготовления пищи или заготовок на зиму изготавливаются печи, устроенные по описанному выше принципу, но имеющие расширенную варочную поверхность, которая позволяет установить сразу несколько емкостей.
В этой модели ракетной печи вертикальная труба с вмонтированной в нее топкой с вертикальной загрузкой, имеющей дверцу, располагается под варочной поверхностью. Поэтому, горячий воздух нагревает ее напрямую, а чтобы вся панель была горячей, нагретые газы, собираясь под панелью, направляются в горизонтальный канал, проходящий под всей ее поверхностью и соединенный с вертикальным отрезком дымовой трубы.
Дополнительно конструкция оснащена ножками, что придает ей устойчивость и надежность. Нужно отметить, что, когда такая печь не применяется по прямому назначению, ее вполне можно использовать в качестве обычного садового столика.
Кроме этой уличной модели, для внутреннего применения были разработаны несколько типов конструкций, позволяющих эффективно отапливать помещения или нагревать воду.
Печь-ракета с водяным контуром
Печь-ракета с водяным контуром состоит из следующих элементов:
- Печь устанавливается на прочную бетонную основу, во избежание перекосов и деформации конструкций.
- Нижняя часть конструкции, включающая в себя топочное отделение (поз.2) и жаровой канал, выкладывается из шамотного кирпича (поз. 1). Топка имеет вертикальную загрузку. Внизу обустроена пазуха-зольник (поз. 3) с боковой дверцей для регулярной очистки печи от скопившейся золы.
- Вертикальный канал (райзер) (поз.4) изготавливается из стальной трубы, которая одевается в толстый слой термоизоляции (поз. 5) и наружный металлический корпус.
- Сверху наружного корпуса герметично закрепляется узел теплообменника с водяной рубашкой в стенках (поз. 6) и горизонтальными пластинами, создающими своеобразный лабиринт (поз. 7) для обеспечения максимальной площади и времени теплообмена.
Предпринимаются попытки установки в этом месте и водяного регистра. Однако, как показывает практика, такой подход нецелесообразен – температуры здесь счет дожига пиролизных газов – очень высокие, и трубный регистр имеет все шансы быстро прогореть.
- Горячий воздух, проходя через теплообменник, огибая металлические пластины, нагревает весь массивный блок, а металл отдает тепло воде, циркулирующей по водяной рубашке.
- Далее, остывший поток газов уходит в дымоходную трубу (поз. 8).
- Циркуляция воды происходит через теплоаккумулятор (поз. 9), который вполне может быть изготовлен из старого бойлера или другой закрытой емкости с клапанами для подключения холодной и забора горячей воды. Не исключен вариант подсоединения и радиатора отопления, хотя, по правде говоря, такая печь вряд ли себя оправдает в подобной роли.
- Горячая вода из теплоаккумулирующего резервуара по подключенной к нему трубе (поз. 10) может быть направлена к точкам водозабора для бытовых нужд.
Такая ракетная печь отлично подойдет для установки на даче или в частном доме, где есть возможность подключить включить подобный теплоаккумулирующий бак в систему автономного водоснабжения. Печь поможет значительно снизить расходы на подогрев воды и на отопление, так как для данной модели не потребуется большого количества твердого топлива или подключения ее к каким-то дополнительным источникам энергии.
Ракетная печь с лежанкой
Другой способ эффективного использования печи-ракеты – это обустройство достаточно массивной конструкции с отапливаемой лежанкой. Нужно отметить, что такая лежанка может иметь форму кровати или дивана, с успехом заменяя эти предметы мебели, так как, уложив на ее поверхность матрас, можно с комфортом устроиться на дневной или ночной отдых. Лежанка может быть выполнена из кирпичной кладки или камней и глиняной массы.
Конструкция этого варианта печи-ракеты состоит из следующих узлов и элементов:
- Закрывающаяся крышкой топка с вертикальной загрузкой топлива с камерой поступления вторичного воздуха, расположенной в ее нижней части.
- Топка переходит в горизонтально расположенный огневой канал, в конце которого происходит дожигание пиролизного газа.
- Раскаленный газовый поток поднимается по вертикальному каналу (райзеру) к герметично закрытому «потолку» корпуса, где отдает часть тепловой энергии горизонтальной плите – варочной поверхности. Затем под давлением более горячих газов, идущих следом, расходится в теплообменные каналы, отдавая тепло поверхностям барабана, и опускается вниз.
- В нижней части печи располагается вход в трубные горизонтальные каналы, пролегающие под всей поверхностью лежанки. Причем, в этом пространстве может быть уложен один, два или более витков гофрированной трубы, в виде змеевика, по которым циркулирует горячий воздух, нагревая лежанку. Этот теплообменный трубопровод подключается в конце к дымоходной трубе, выведенной через стену дома наружу.
- Следует заметить, что в случае изготовления лежанки из кирпича, каналы могут быть выложены также из этого материала, без применения металлических горфротруб.
- Нагретые печь и лежанка, отдавая тепло в помещение, сами по себе станут служить своеобразной «батареей», способной отапливать площадь до 50 м².
Металлический барабан печи может быть изготовлен из бочки, газового баллона или других прочных емкостей, а также сложен из кирпича. Обычно материал выбирается самими мастерами по мере финансовой возможности и удобства работы.
Ракетная печь с лежанкой из кирпича выглядит более аккуратно, и установить ее несколько проще, чем глиняный вариант, но затраты на материалы будут примерно одинаковыми.
Видео: еще одно оригинальное решение повышения эффективности обогрева ракетной печи
Складываем из кирпича ракетную печь с лежанкой
Что необходимо для работы?
</h3>
Предлагаемое к исполнению отопительное сооружение из кирпича разработано по принципу ракетной печи. Размер конструкции при стандартных параметрах кирпича (250×120×65 мм) будет составлять 2540 ×1030×1620 мм.
Следует отметить, что конструкция как бы разделена на три части:
- Сама печь – ее размер составляет 505×1620×580 мм;
- Топочное отделение – 390×250×400 мм;
- Лежанка 1905×755×620 мм + 120 мм подголовник.
Для кладки печи потребуются следующие материалы:
- Красный кирпич – 435 шт.;
- Поддувальная дверца 140×140 мм – 1 шт.;
- Прочистная дверца 140×140 мм – 1 шт.;
- Топочная дверца желательна (250×120 мм — 1 шт.), иначе есть риск возникновения задымления помещения.
- Варочная плита 505×580 мм – 1 шт.;
- Задняя металлическая панель-полка 370×365 мм – 1 шт.;
- Асбестовый лист толщиной 2,5÷3 мм для создания прокладки между металлическими элементами и кирпичом.
- Дымоходная труба, диаметром в 150 мм, с отводом на 90˚.
- Глина и песок для раствора или же готовая жаростойкая смесь. Здесь нужно отметить, что на 100 кирпичей, уложенных плашмя, при ширине шва в 5 мм, потребуется 20 литров раствора.
Конструкция этой печи-ракеты с вертикальной загрузкой – достаточно проста, безотказна и эффективна в работе, но только в том случае, если ее кладка будет произведена качественно, в полном соответствии с порядовкой.
При отсутствии опыта в работе каменщика и печника, но большом желании самостоятельно установить такой отопительный прибор, стоит подстраховаться, и для начала сложить конструкцию «насухо», без раствора. Этот процесс поможет разобраться с расположением кирпича в каждом из рядов.
Кроме этого, чтобы швы были одинаковой ширины, рекомендовано приготовить для кладки калибровочные деревянные или пластиковые рейки, которые будут укладываться на предыдущий ряд перед кладкой следующего. После схватывания раствора их несложно будет извлечь.
Под кладку такой печи необходимо иметь ровную и прочную основу. Несмотря на то, что, конструкция достаточно компактна, и ее вес не настолько велик, как, например, у русской печи, для ее установки не подойдет пол, настеленный из тонких досок. В том случае, когда пол хоть и деревянный, но очень прочный, перед началом кладки под будущую печь нужно обязательно настелить и закрепить жаростойкий материал, например, асбест толщиной в 5 мм.
Порядовка кирпичной печи-ракеты с лежанкой:
| Иллюстрация | Краткое описание выполняемой операции |
|---|---|
| После завершения всех описанных в порядовке работ, в отверстие, с задней части печи, вмуровывается дымоотводная труба, которая выводится на улицу. | |
| Чтобы полностью рассмотреть конструкцию, нужно видеть и ее проекцию с торцевой стороны. | |
| А на последнем рисунке хорошо показано, что должно получиться в результате проделанной работы, если посмотреть на печь со стороны лежанки. |
</p>
В заключение, хотелось бы особо отметить, что конструкцию ракетной печи можно назвать одной из самых простых и доступных для самостоятельного изготовления, по сравнению с другими отопительными приборами. Поэтому, если поставлена подобная цель — обзавестись в доме печью, но опыта в подобной работе явно недостаточно, то лучше всего выбрать именно этот вариант, так как, возводя его, трудно ошибиться в конфигурации его внутренних каналов.
</ul>
</ul>
</p></ul>
</ul>
</ul>
</h4>
</p>
</p>
Разумеется, можно просто определить самое теплое место на агрегате и назначить его варочной панелью, но будьте готовы, что ваш «дедуктивный» метод будет неудачным. Интенсивности тепла будет недостаточно, чтобы прогреть поверхность, стенки и дно посуды, а еще и приготовить блюдо. Разогреть может, но приготовить – точно нет. Особенно если в качестве топлива используются дрова или уголь – они больше подойдут для отопления дома. Газовые печи или устройства на жидком топливе будут проще в конструировании, так как сконцентрировать тепло будет проще. Теплонакопительные материалы тоже не подойдут для приготовления пищи в домашних условиях.
При монтаже печи своими руками следует учесть, что тепло не должно рассеиваться, большая его часть должна уходить к панели. Для этого, если печь из металла, порядовка или чертеж должны учитывать, что теплоотдача будет направляться на варочную поверхность без рассеивания.
Если вы планируете установить отопительно-варочную печь на даче и использовать ее исключительно в летний период, то следует позаботиться о том, чтобы поверхность не нагревалась, иначе в помещении будет очень жарко.
Виды отопительно-варочных агрегатов
Печь с нишей – ниша позволит концентрировать тепло на варочной поверхности летом, например на даче, и сэкономить на топливе зимой. При полной загрузке тепло будет распределяться по каналам и обеспечивать функцию отопления, в том числе и на варочную поверхность. По этому же принципу устроены печи-шведки.
Читайте также: Печи длительного горения с водяным контуромМеталлические – теплоемкость у них небольшая, зато энерговыделение в топке это компенсирует. Распределение тепла лучше происходит при использовании твердого топлива или летучих веществ. Конструкция рассчитана на длительный процесс горения или двухступенчатое сжигание. Такие печи подразделяются на:
- Стационарные – их устанавливают непосредственно в доме для отопления, конструкция не предусматривает перенос печи.
- Переносные – могут быть транспортированы с помощью крупной техники на другое место.
- Передвижные – компактные и удобные, их можно легко транспортировать, или даже носить с собой. Не требуют специальной установки или особых требований к месту. Не подходят для отопления.
Выбор и изготовление
Варочная поверхность – довольно сложное устройство, она должна без особой потери тепла нагреть посуду. Самый верный вариант – чугунная плита (4-8 мм.). Она подойдет для разогрева. Для приготовления пищи следует сделать конфорки со съемными круговыми вкладышами, чтобы регулировать тепло под необходимую посуду.
- Русская печь – идеальна для приготовления всех блюд, еда в ней томится и приобретает абсолютно оригинальный вкус, который не достигается при быстрой готовке. У нее высокий КПД в теплоотдаче, на ней можно не только готовить, но и сушить вещи, спать и использовать для печного отопления (но только 1- 2-х комнат, если они смежные). Раньше в таких печах даже мылись. Минус у такого агрегата, конечно, размеры и сложность в кладке. Подобные печи остались только у ценителей.
- Кирпичная– при ее кладке своими руками не стоит увлекаться шамотом, он отлично аккумулирует тепло, что подходит больше для отопления, а для приготовления пищи потребуется затратить много топлива, тепло от которого рассеется в комнату, что летом будет совсем некстати. Исключение станет только двухколпаковая печь.
- Шведка – такая печь подойдет и для приготовления и для отопления, она легко делается своими руками.
Порядовка:
- кирпичи полнотелые керамические (М150 около 600 шт.);
- глиняная сухая печная смесь (примерно 200 кг.);
- стальной уголок 40х40 – 1,7 м.;
- стальная полоса 50х5 – 0,65 м.;
- лист железа (перед топкой) – 1 шт.;
- лист плоского шифера (10 мм.) для варочной камеры – 1 шт.;
- приборы для печи (решетки, дверцы, задвижки).
Читайте также: Печь Малютка
Особое значение следует уделить традиционной духовке, ей отводится очень важная роль. Камера служит преградой для газов из топки, которые сгорают у поверхности, нагревая варочную панель. И если сделать стенку духовки двойной, она может использоваться как теплообменник.
Топить печь можно как дровами, так и углем. Если канальная часть выходит в другую комнату, то она послужит дополнительным отоплением зимой и отводом тепла летом. Теплонакопительные функции должен выполнять материал оформления, так будет удобнее.
Фундамент:
Он должен быть солидным, с цементной стяжкой вровень с полом, проложен листами асбеста с припуском по сторонам. На пол также следует уложить асбест, потом железо, войлок, вымоченный в глиняном растворе, и только тогда начинать кладку.
Все эти меры помогут избежать оттока тепла, так как баланс в печи-шведке должен строго соблюдаться. Лучше при выполнении работ дополнительно воспользоваться видео инструкцией.
- Печь-камин – принцип ее монтажа довольно прост, и может быть сделан своими руками. Потребуется только немного модернизировать готовую металлическую конструкцию. Но для приготовления пищи современная печь не подойдет. Поэтому стоит разделить варочную панель и камин, при этом получится скромно и красиво – одна конфорка и небольшой очаг. Неэкономная, но подойдет, если вы посещаете дачу по выходным.
- Варочная – подойдет на даче или для летней кухни, также не сложна в установке своими руками. Схожа со шведкой, но без каналов.
Достоинства:
- Экономия кирпича (примерно 300 шт.), можно строить в жилом помещении.
- В духовке можно даже печь хлеб.
- Вместо бака можно поставить расширитель на чердаке и регистр, теплой воды хватит для душа.
- Жаровня крепкая и переносит интенсивную топку.
СОВЕТ! Проекты печей можно скачать из интернета, заказать индивидуальный проект можно, потратив около 1 тысячи рублей. А если проект типовой, то всего около 100 рублей. Но не стоит забывать об общих принципах кладки и устройства. Если для своего дома вы хотите абсолютно индивидуальный проект, то ознакомиться с технологией лучше по видео мастер-классу.
Печи длительного горения для приготовления пищи
Такие печи гораздо сложнее для установки своими руками, и есть довольно сложные ухищрения, которые смело можно отнести к нестандартным. Газы от процесса горения сжигаются в таких печах в топке, а не в отдельных помещениях. Изготавливаются эти агрегаты чаще всего из металла, так как тут важна дозировка воздуха, что в домашних условиях при выполнении своими руками почти невозможно.
Читайте также: Дровяная печь с водяным контуром
Шахтная – массивная, с регулировкой мощности, к такой можно присоединить и отопление, и варочную поверхность. Установка варочной плиты производится над дожигателем. Хорошо подойдет для обогрева дома.
Печка-буржуйка Логинова – у такой модели нагрев поверхности неравномерный, в центре можно готовить, у основания нагрев выше и подойдет для жарки, место у трубы отведено для разогрева. Можно присоединить бак для нагрева воды, печь легко перевезти. Агрегат прекрасно подходит для дачи или загородного дома. Для мужчин, которые любят мастерить своими руками, такой печью можно согреть гаражное помещение.
Недостатки печей длительного горения
- Высокая степень обогрева помещения, но максимум 2 конфорки, поэтому процесс приготовления полноценного обеда может затянуться.
- Использовать нужно только сухое топливо.
Как альтернатива всем рассмотренным агрегатам, также существуют «медленные» варочные печи. К таким относят походные горелки и мобильные варочные панели. Их можно топить сырым топливом, но они не экономичны. Например, туристская печка-щепочница есть в продаже, а в походных условиях делается своими руками из прожжённых кружек или банок. Также военные печи мини образца, состоящие из поддона и прутьев. Данный вариант подойдет и для приготовления обеда вдали от дома.
