Отопление не работает. Примеры неправильного монтажа

Выбор котла неподходящей мощности

Ошибки отопления, связанные с выбором котла для системы отопления обходятся домовладельцам наиболее дорого. При выборе котла недостаточно ориентироваться только на площадь помещения.  Установка котла, уровень мощности которого превышает требуемые параметры, приведёт к дополнительным расходам на отопительное оборудование. Но выбор котла недостаточной мощности приведёт к ещё более худшим последствиям. В этом случае система отопления попросту не сможет полноценно справляться с обогревом жилого помещения.

Часто застройщики не учитывают и КПД котла при его покупке и смотрят только на мощность. А эти вещи абсолютно взаимосвязанные и на КПД тоже нужно обращать внимание.

Неправильный выбор труб

Если в системе отопления будут использоваться трубы различного диаметра, это неизбежно приведёт к ошибке отопления в виду разности давления на стыке, ведущей, в свою очередь, к увеличению гидравлических потерь. Кроме этого, в процессе выбора полимерных труб отопления всегда следует уточнять, присутствует ли в конструкции армирующий слой. В случае его отсутствия магистраль не будет иметь достаточной жёсткости при воздействии горячей воды.

Неверный подбор схемы отопления

Выбор подходящей схемы отопления  – это очень важный момент при монтаже системы отопления. Существует огромное количество таких схем, но универсального варианта нет. Под каждый проект схема отопления должна подбираться индивидуально с учётом всех  имеющихся особенностей и нюансов. В наши дни нарисовать подобную схему могут профессиональные проектировщики либо сантехники. Огромное количество схем отопления присутствует и в интернете, но в большинстве случаев они предоставляют лишь общие рекомендации и нередко содержат существенные ошибки. Чтобы впоследствии не приходилось полностью переделывать ошибки отопления, затрачивая в итоге значительно больше средств, нежели это было предусмотрено изначально. Более целесообразно либо обратиться за помощью к опытным проектировщикам, либо составить схему системы отопления самостоятельно.

Выбор радиатора в магазине по 1 секции за 1 м²

Еще одна частая ошибка отопления. Мощность приобретаемого радиатора должна строго соответствовать объёму площади обогреваемого помещения. Опытные специалисты рекомендуют делать расчёт необходимого количества секций на каждую комнату, а не на всю квартиру в совокупности. В противном случае может возникнуть потребность в добавлении дополнительных секций либо в установке ещё одного радиатора.

Неправильный выбор циркуляционного насоса

Новичкам в этом деле рекомендуется воспользоваться специальными программами для подбора циркуляционного насоса и для выполнения гидравлического расчёта. Такие программы помогут подсчитать все сопротивления, создаваемые всеми приборами и трубами, наглядно показывая, насколько упадёт давление, создаваемое тем или  иным насосом за счёт этого сопротивления.  Если выбранный насос превышает это сопротивление, циркуляция в системе будет производиться правильным образом. Если же создаваемое насосом давление будет меньше сопротивления, система отопления работать не будет. То есть Вы допустите грубую ошибку отопления. Также при приобретении подобного насоса необходимо в обязательном порядке учитывать внешние факторы, связанные с его размером, особенностями технического обслуживания и уровнем шума, производимого в процессе работы.

 Ошибочный выбор расширительного бака

Расширительный бак – это специальная ёмкость, посредством которой можно компенсировать температурное расширение циркулирующей в системе отопления жидкости. Это очень важное оборудование, к подбору которого необходимо отнестись максимально серьёзно. Данное устройство должно подбираться в строгом соответствии с параметрами системы отопления. В противном случае полноценная эксплуатация системы будет невозможна. При выборе расширительного бака необходимо ориентироваться на тип системы отопления – она может быть открытой либо закрытой. Помимо этого следует учитывать, что объём расширительного бака должен составлять около 15% теплоносителя в системе. Лучше выбирать модель немного больше по объёму относительно расчётного значения, так как большой бак не сможет принципиально повлиять на функциональность системы отопления в отличие от бака меньшего объёма. И тогда не будет ошибки в отопления.

Термоголовка нужна не всегда

Широкое распространение в последнее время получили термоголовки для радиаторов отопления, используемые в случае необходимости автоматического регулирования температуры внутри помещения. Но применять их можно далеко не во всех случаях. В особенности, если для обогрева помещения используется твердотопливный котёл.  Когда такой котёл нагревает помещение до необходимого уровня и все термоклапаны на всех имеющихся в помещении радиаторах при этом закрываются, он начинает закипать, потому что теплоноситель некуда будет перегонять. А это не просто ошибка отопления, это уже повод для ЧП. Чтобы этого не происходило, необходимо хотя бы минимально возможное количество радиаторов оставлять без возможности автоматического перекрытия

Читайте так же:

В основном, при монтаже двухтрубных систем отопления наибольшую проблему представляют из себя сами монтажники, так как в погоне за эстетичностью и внешним видом они забывают о технических и физических параметрах трубы, из которой собираются монтировать систему отопления. К примеру – металлопластиковая труба диаметром 26 и полипропиленовая диаметром 25 отличаются друг от друга не на один миллиметр, а на все 15. Так как важным фактором является именно внутренний проходной диаметр, а не то, что взбредет в голову монтажникам.

Рассматриваем на примере. Труба диаметром 25, к примеру, может пропустить через себя количество воды, равное N литров в минуту. Для поддержания температуры в радиаторах необходим объем теплоносителя, который сможет пройти через него, например T. Котел сможет подготовить определенный объем горячего теплоносителя, к примеру V. И насос должен объем V, который включает в себя сумму радиаторов, помноженную на T, и весь этот объем должен прокачать насос, который имеет свой показатель Q, который может укладываться в характеристики трубы, а может и не укладываться. То есть, иногда насос не может прокачать тот объем воды, который необходимо, а иногда трубы просто не могут пропустить через себя необходимый объем.

В первом случае необходимо поставить более мощный насос, а во втором будет необходимо разгружать ветки отопления, путем проведения к ним в некоторые места дополнительных вспомогательных труб, или же путем замены магистралей труб на другой диаметр.

А иногда проблема кроется в другом. Очень часто, начинающие монтажники при пайке труб из полипропилена чересчур перестраховываются и в качестве мнимой уверенности слишком долго держат фитинги на сварочном аппарате, в результате чего сварочная поверхность расплавляется на большую глубину и при соединении трубы с фитингом кромка трубы заминается, и возникает физическая закупорка труб, которую вычислить легко, а вот исправить иногда очень тяжело. Обычно для того, чтобы исправить закупорку труб необходимо слить весь теплоноситель из системы отопления, затем на отмеченных участках, (обычно это места соединения) отрезать трубы от фитингов. Если это муфта, то все просто, если это отвод 90 градусов, то это уже игра в рулетку. Никогда неизвестно, с какой стороны отвода возникла закупорка. Место закупорки рассверливается сверлом. Затем спаивается все обратно. Перед обратной спайкой необходимо слегка укоротить трубу, так как муфта в спаянном состоянии не дает соединиться трубам вплотную. Обычно, от одного из концов трубы необходимо отрезать около сантиметра. Это актуально для труб диаметром 25. Для труб большего диаметра необходимо определяться по месту.

Попутная система отопления используется при обогреве частных домовладений. Систему можно смонтировать своими руками, если у владельца есть инженерные навыки. Применяется в одноэтажных и двухэтажных строениях большой площади.

Характеристика и особенности системы

Система отопления с попутным движением теплоносителя спроектирована в 1901 году инженером Тихельманом. В такой системе жидкость перемещается в попутном направлении по обоим контурам: подаче и обратке. Длина труб по контурам одинакова, гидравлические условия схожи. Поэтому последний отопительный прибор нагревается также хорошо, как и первый. Такая система позволяет равномерно обогревать все помещения, экономить топливо. Попутная система отопления имеет альтернативное название – «петля Тихельмана», в честь ее создателя. Установка такой системы рекомендуется для обогрева больших помещений с 10 или более радиаторами. В небольших домах применение такой системы нацелесообразно.

Для установки попутной системы обычно нужен циркуляционный насос. Самотечная система возможна при сравнительно небольшом числе отопительных приборов (не более 10) и одноэтажной разводке.

Преимущества и недостатки

Попутная система имеет больше плюсов, чем минусов.

Преимущества системы с попутным движением воды:

1. Вся система отопления прогревается равномерно, от начального до последнего радиатора. В каждом помещении будет одинаково тепло.
2. Не нужно применять дорогое оборудование и сложную балансировку.
3. Возможность установки регуляторов тепла.
4. Монтаж попутной системы отопления возможен своими руками, особые навыки не требуются.
5. Система имеет долгий срок эксплуатации.
6. Высокая надежность и редкость поломок.
7. Систему можно прокладывать под полом.
8. Схема применима для двухэтажных домов.
9. Система может работать самотеком.

Недостатки системы:

1. Повышенный расход труб. Их длина больше, чем в традиционных системах. К трубам требуется большое количество единиц запорной арматуры.
2. Трубы имеют большее сечение по сравнению с обычными схемами, а значит, обойдутся дороже.
3. При сложной конфигурации помещений применение схемы становится невозможным ввиду ограничений по обводам (нельзя применять прямые углы, разную высоту труб).
4. При большой площади дома и нескольких этажах такая система обойдется в значительную сумму.

Традиционно используемые схемы

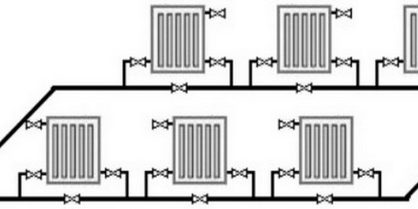

Традиционно для отопления домов применяют однотрубные или двухтрубные системы. Однотрубная схема подразумевает установку одного контура с теплоносителем.

Основным плюсом такой системы является небольшая общая длина трубопровода. Соответственно меньше финансовые затраты на прокладку системы, монтаж ведется быстрее, ниже аварийность. Минусом такой схемы является снижение температуры воды при проходе по трубам, последний радиатор может быть недостаточно горячим.

Двухтрубная схема (двухконтурная) требует установки двух контуров для циркуляции воды от котла до батарей отопления. Первая труба подает тепло от котла в радиаторы, вторая является обратной, остывшая вода перемещается в обратном направлении.  Схемы разводки в обоих случаях довольно просты.

При двухконтурной схеме батареи подсоединяют параллельно их можно выборочно перекрывать при необходимости.

Двухтрубные традиционные системы также называют тупиковыми. Основное отличие от «петли Тихельмана» в том, что подача теплоносителя подающей и обратной магистралей идет по разным направлениям. Горячая вода идет от котла к батарее, отдает тепло и отводится в «обратку», двигаясь к котлу.  Встречное движение воды имеет некоторые недостатки: ближние к котлу радиаторы греются быстрее и помещения отапливаются неравномерно.

Попутная система отопления частного дома имеет преимущества по сравнению с тупиковой по гидравлике. Теплоноситель перемещается в одном направлении, вода проходит одинаковое расстояние и этим обеспечивается оптимальная сбалансированность системы. Радиаторы используются одинаковые по размеру и мощности.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Возможные осложнения при монтаже

При соблюдении одинакового диаметра труб отопления, расположения радиаторов на одной высоте – обычно проблем при монтаже и после него не возникает.

Проблемы могут быть при нарушении порядка монтажа:

• Некачественная пайка труб из полипропилена приведет к зауживанию диаметра трубы.
• Установка радиаторов из разного материала и разной мощности нарушить сбалансированность системы.
• Отсутствие балансировочных вентилей для выравнивания гидравлического давления.
• Расположение ветки магистрали с перепадом высоты.
• Неверный выбор насоса. Напор должен быть не менее 0,2 кгс/см2.
• Применение труб разного диаметра может привести к разбалансировке системы и затруднению прохождения теплоносителя.

Попутная двухконтурная система отопления рекомендуется для отопления в одноэтажных домах. Не требует сложных расчетов, балансировки и особых способов проведения монтажа. Стоимость такой системы дороже традиционной, но это компенсируется долговечностью и простотой эксплуатации. Кроме того, такую систему владелец дома может установить самостоятельно, не применяя сложных инженерных решений, инструментов и материалов.

Главная » Каталог статей » Основные ошибки при установке системы отопленияОсновные ошибки при установке системы отопления

Чтобы жить в теплом уютном доме, которому будут не страшны зимние холода, нужно просто не допускать основных, типичных ошибок при установке отопительной системы.

Итак, закончено строительство или ремонт в вашем доме, проложены новые трубы, установлена регулирующая арматура, красивые импортные радиаторы отопления. И хочется верить, что все усилия и материальные затраты раз и навсегда избавят обитателей от зимних холодов.

Однако следует проверить систему в работе – увы, все «подводные камни», связанные с недочетами в проектировании, некачественными материалами или неграмотным монтажом, начнут проявляться постепенно. И если ошибки в проекте или ненадлежащее качество материалов можно выявить еще до начала работ, то монтаж проконтролировать весьма сложно. Чтобы быть абсолютно уверенным в качестве, нужно, как минимум, самому быть монтажником и наблюдать процесс установки отопительных приборов от первой до последней секунды. Тем не менее большинство типичных недочетов, которые могут впоследствии стать причинами серьезных неприятностей, выявляются довольно просто. Им-то и посвящен наш небольшой обзор ошибок и заблуждений.

Расчет и подбор

Устройство или модернизация отопительной системы начинается с грамотного проекта. Нужно сразу оговориться, что в городской квартире, подключенной к централизованному отоплению, возможностей для преобразования существующей системы немного: можно заменить трубы на более современные и поменять радиаторы на более эффективные и красивые. А вот в частном доме или коттедже вариантов схемы отопления значительно больше. Соответственно, и к проектированию следует подойти гораздо ответственнее. Причем в идеале проект должен быть готов еще до начала строительства дома.

Прежде всего, исходя из площади здания, его планировки, высоты потолков, типа и толщины стен рассчитывается необходимая мощность котла, выбирается оптимальный вид топлива (газ, электричество, солярка и т. п.). На следующем этапе разрабатываются схемы разводки труб, расположение и тип радиаторов и прочие аспекты.

Уже на этой стадии возможен ряд ошибок, которые неизбежно обернутся проблемами. Как известно, системы отопления бывают с естественной или принудительной циркуляцией. В системах с естественной циркуляцией (гравитационная схема) теплоноситель (вода или специальная жидкость – антифриз) циркулирует по трубам и отопительным приборам за счет разницы плотности в подающей (горячей) и обратной (холодной) линиях. В системах с принудительной циркуляцией вода движется по трубам и радиаторам под действием циркуляционных насосов. У обеих систем есть особенности, влияющие на нюансы проектирования и подбор компонентов.

Система с естественной циркуляцией обходится без насоса, а значит, не зависит от наличия электричества. Но из-за конструктивных особенностей она подходит только для небольших одно-двухэтажных домов площадью до 100–150 кв. м. Кроме того, эта архаичная система может регулироваться только повышением или понижением мощности котла. К тому же, чтобы гравитационная схема работала без затруднений, в такой системе придется использовать более дорогостоящие трубы с большим сечением (не меньше 50 мм), а при разводке строго соблюдать углы уклонов. Вследствие этого стоимость материалов для обустройства системы отопления дома увеличивается почти вдвое.

К перечню особенностей можно добавить еще одну. В системах с естественной циркуляцией, как правило, устанавливается открытый расширительный бак, который нужен для компенсации теплового расширения теплоносителя. Так что теплоноситель напрямую контактирует с атмосферным воздухом и постоянно насыщается кислородом. Это приводит к тому, что стальные трубы и радиаторы гораздо интенсивнее подвергаются коррозии. Поэтому в таких системах безопасно могут применяться только тяжелые и неэстетичные чугунные радиаторы, которые чрезвычайно устойчивы к перепадам температуры и воздействию кислорода. О современных и эффективных отопительных приборах придется забыть.

Наиболее распространенные сейчас системы с циркуляционным насосом позволяют использовать трубы с меньшим сечением и в итоге оказываются более экономичными. К тому же обычно они закрытого типа, то есть в них используются мембранные расширительные баки, в которых теплоноситель не контактирует с атмосферным воздухом. Это позволяет применять все разнообразие современных отопительных приборов: биметаллические и алюминиевые радиаторы, стальные панельные и трубчатые радиаторы, наконец, дизайн-радиаторы.

Впрочем, и здесь проблема растворенного кислорода и коррозии не перестает быть актуальной. Если по отечественным нормативам содержание кислорода в теплоносителе должно быть не более 0,02 г/л, то на практике и в централизованных системах, и в автономных (с интенсивной подпиткой) оно в десять–двадцать раз больше. Поэтому разумно использовать современные биметаллические радиаторы TENRAD BM.

Подводные камни монтажа

Как уже упоминалось, недочеты монтажа проявляются не сразу. Зачастую на месте их трудно заметить даже специалисту. Недостатки заявляют о себе в самое неподходящее время – в отопительный сезон. Чаще всего это утечками теплоносителя и снижением мощности работы системы, из-за чего жилище не получает нужного количества тепла.

Ошибка «Не тот инструмент». Одна из наиболее распространенных проблем – это отсутствие у монтажников подходящих инструментов или их плохое качество. Основные инструменты, применяемые при установке систем отопления, – разводной и «универсальный» газовый ключ. Но для монтажа систем с применением современных материалов такого набора будет недостаточно. «Идеальный набор» монтажника должен включать в себя следующие инструменты: разводной ключ, газовый ключ хорошего качества, специальный ключ для металлопластиковых труб, специальный ступенчатый ключ для разъемных соединений.

Но хорошие инструменты шведских и немецких брендов (таких как REMS, Rothenberg, Fulco, Forged) недешевы – только газовый ключ обходится примерно в 40 евро. Дешевые аналоги могут быть ненадлежащего качества, например, из мягкой стали, которая не выдерживает нагрузок. В итоге монтажник, «жалея» инструмент, может «недотянуть» резьбовые соединения, а это рано или поздно приведет к утечкам теплоносителя, а возможно, и прорыву системы.

Бывает и так, что используется совершенно не тот инструмент, который необходим. Для наглядности приведем один пример. На всех современных радиаторах устанавливаются терморегуляторы – довольно сложные механизмы, позволяющие управлять радиатором и, следовательно, регулировать температуру в помещении. Теперь представим монтажника, вооруженного лишь газовым ключом и кувалдой. С таким минимумом инструментов грамотно установить терморегулятор весьма сложно, так как невозможно соблюсти предписанные усилия, велика вероятность сорвать резьбу или деформировать детали устройства. Это грозит тем, что однажды соединение не выдержит давления в системе, и отопление «потечет».

Ошибка «Прямой угол». Еще одно распространенное заблуждение, которое бытует среди заказчиков и монтажников, заключается в том, что радиаторы нужно устанавливать строго горизонтально. Действительно, а как же иначе? Однако в радиаторах, верхний край которых расположен горизонтально, постепенно накапливается воздух – у него просто нет «выхода», и его периодически приходится стравливать вручную, через специальный клапан-«воздушку». А вот об этом хозяева помнят не всегда. В итоге мощность отопительного прибора, хотя и немного, но снижается.

Поэтому, чтобы воздух не скапливался, лучше монтировать радиаторы с небольшим уклоном (всего несколько градусов). Внешне он будет не очень заметен, а пользу принесет большую. Куда делать уклон? Это зависит от типа подключения радиатора к сети (их много: сверху, снизу, по диагонали) и того, на какой стороне радиатора расположен воздушный клапан. Лучше делать уклон так, чтобы воздух собирался у клапана, то есть этот угол радиатора должен быть несколько выше. Если же по какой-то причине схема отопления смонтирована так, что выход из радиатора находится сверху (в автономных системах такое бывает), то должен быть приподнят соответствующий угол, чтобы воздушный пузырь под давлением системы прошел дальше – до воздушного клапана, обязательного в автономной системе отопления.

Ошибка «Не те герметики». Как известно, соединения труб, особенно резьбовые, нуждаются в герметизации. Ранее в качестве уплотнителя повсеместно использовался лен. Сегодня льняная нить также применяется, но в редких случаях. Наиболее популярные современные герметики – это термостойкий силикон и специальная тефлоновая нить.

Недобросовестные монтажники в качестве уплотнителя используют самые разные материалы, порой совсем не предназначенные для этих целей. Например, могут взять более дешевый силикон для пластиковых окон, который рассчитан на совершенно иной температурный режим. Конечно, выглядеть такое соединение будет вполне пристойно. Но, как только система отопления заработает, герметик не выдержит высокой температуры. А это чревато если не прорывом системы, то, как минимум, утечкой теплоносителя.

Ошибка «Не тот теплоноситель». Нередко автономные системы отопления заполняют не водой, а более морозостойкими теплоносителями, которые не замерзают при отрицательных температурах. Но использование антифриза в качестве теплоносителя влечет за собой некоторые технические особенности исполнения системы отопления, которые учитываются далеко не всегда. Так, предъявляются определенные требования к применяемым герметикам и прокладкам. Например, обычные резиновые прокладки для чугунных радиаторов «набухают» и теряют свои свойства под воздействием антифриза на этиленгликолевой основе. Это приводит к утечке теплоносителя.

Вообще, специалисты не рекомендуют использовать антифризы. Дело в том, что отопительные котлы рассчитаны на теплофизические свойства (теплопроводность, вязкость и т. п.) воды, от которых свойства антифриза сильно отличаются, так что повышается вероятность аварийных отключений котла из-за перегрева или даже преждевременного выхода теплогенератора из строя.

Ошибка «На рынке дешевле». Еще одна ошибка касается в равной мере и монтажников, и домовладельцев. Проистекает она из очевидного желания сэкономить. Дело в том, что для надежной работы системы требуется хорошая запорная арматура – задвижки, шаровые краны и т. п. А отечественный рынок богат не только разнообразными моделями шаровых кранов, но и не менее разнообразными подделками под фирменные изделия. И если монтажник или сам домовладелец пожелает сэкономить на фирменном шаровом кране, купив его в два-три раза дешевле, то наверняка выяснится, что кран поддельный. Он изготовлен из дешевых и недолговечных материалов, более мягкий, а следовательно, выйдет из строя гораздо раньше, чем «фирменная» арматура.

В среднем на то, чтобы доукомплектовать радиаторы качественной арматурой, придется потратить примерно 100 евро. Если попытаться сэкономить, хозяева рискуют, что каким-нибудь зимним вечером у них прорвет систему отопления.

Приведены описания типичных ошибок в системе отопления, вследствие которых она не работает или работает плохо. Как правило, владельцы обнаруживают следующее.

• Радиаторы не работают.
• Последние батареи плохо греют.
• Нагревание то происходит, то нет.
• Горячая вода на бытовые нужды не готовится.
• Теплые полы слишком горячие.

Плохо греют последние радиаторы, то нагреваются, то…

Зачастую простые схемы монтажники напичкивают насосами, усложняют. Например, после котла включен распределительный коллектор, от которого сделана разводка на 1 этаж, 2 этаж, 3 этаж, теплый пол. В каждом ответвлении установлено по насосу, которые влияют друг на друга, так как поставить схему выравнивания давления в точке их включения «забыли».

В результате возникает ситуация «кто кого передавит», поэтому в отдельных местах теплоноситель не циркулирует. При этом расход через котел, под воздействием целой группы насосов не увеличивается, так как сопротивление теплообменника растет быстрее…

В самодельных схемах с группой насосов, как правило, существуют неполадки в отоплении из разряда «не греет крыло», «не работает этаж», «не нагреваются последние».

Устраняется предельно просто – все лишние насосы изымаются, схема делается простейшей, классической. Одного насоса котла достаточно, чтобы отдать генерируемую им мощность на соответствующую ей площадь. Например, один котел 24 кВт прогонит теплоноситель сам по 3 этажам с общей отапливаемой площадью 250 м кв., никакие ему помощники не нужны… Другой вариант – действительно сложные разводи больших домов. Ставится гидрострелка…

Если греть бойлер, то отопление работает плохо…

Довольно частая ситуация – если поддерживать бойлер косвенного нагрева горячим, то отопление в целом, или в какой-то части работает плохо. Ситуация та же, что и в предыдущем случае – установлен дополнительный насос, который постоянно включен в работу, он перекручивает работу всей системы отопления, а схемы управления бойлером нет.

Необходимо – создание схемы периодического разогрева бойлера, если таковой не имеется внутри самого котла (одноконтурные современные газовые котлы умеют управлять бойлером). Тогда бойлер включается периодически с приоритетом, при этом котел работает на полную мощность, разогревает бойлер, после чего работает на отопление. Или по крайней мере насос бойлер должен включаться и мешать отоплению периодически — по команде термореле.

Другой выход, рабочий в некоторых схемах, вместо насоса поставить просто регулировочный кран…

Теплые полы перегреваются или холодные

Типичное упрощение схемы теплых полов – для них устанавливается отдельный насос, который управляется термореле на обратном коллекторе. Остыла обратка – насос включается, и гонит горячий теплоноситель через теплый пол пока не сработает термореле.

Это слишком грубое и неточное управление, недопустимое на длинных контурах. В результате стяжку легко перегреть, она может треснуть, или выйдет со строя напольное покрытие, плитка. Кроме того, включенный параллельно радиаторам насос, периодически работающий, также негативно влияет на всю систему.

Сходные последствия дает и применение кранов РТЛ с весьма длинными контурами. Клапана РТЛ корректно работают при длинах контуров до 30 метров, максимум 40 метров.

Для теплых полов  необходимо создавать классические схемы управления. Схемы для монтажа теплого пола

Попутная схема не работает, отдельные радиаторы холодные

Попутная схема эконом-класса, в которой применены трубы меньшего диаметра в середине кольца, может работать некорректно. Происходит нарушение распределения давлений между радиаторами из-за разных гидравлических сопротивлений по длине кольца. Лечится только переделкой системы по классической схеме.

Также возможно, что какой-то радиатор окажется со слишком длинными подводками, т.е. также с отличным от других гидравлическим сопротивлением, что может отразиться на его работе. В таком случае схему нужно менять….

При однотрубной схеме не греют последние радиаторы

Даже столь широко известное явление, как некорректная работа однотрубной схемы, не останавливает при желании экономить. Но с однотрубкой экономия скорее и не получится вовсе (копейки), а проблемы приобретаются больше. Специалисты рекомендуют ленинградку применять при количестве радиаторов максимум 4 шт., но лучше – до 3 шт. Тогда проявятся и долгожданные преимущества – компактность и дешевизна, которых не дождаться при большом количестве радиаторов.  Нужна ли однотрубка

Перечень небрежностей при создании отопления, когда оно не работает

• Не установлен фильтр грубой очистки, теплоноситель не очищается, износ деталей, внутренностей системы, заштыбовка мусором низких и узких мест, циркуляция прекращается.
• Сделаны П-образные обводы высоких мест, дверей, завоздушивание системы.
• Небрежная пайка полипропиленовых труб, наплывы материала внутри трубы.
• Отсутствуют воздушные клапана на радиаторах, в высоких местах, отсутствует автоматический воздухоотводчик в схеме.
• Установлены обратные клапана и вентили, когда в них нет нужды, большая «вычурность» системы приводит, к случайным закрытиям и самым неожиданным конфигурациям.

Еще информация – когда котел работает, а радиаторы остаются холодными
