Системы водоснабжения

Водоснабжение загородных домов бывает:

• централизованным;
• децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

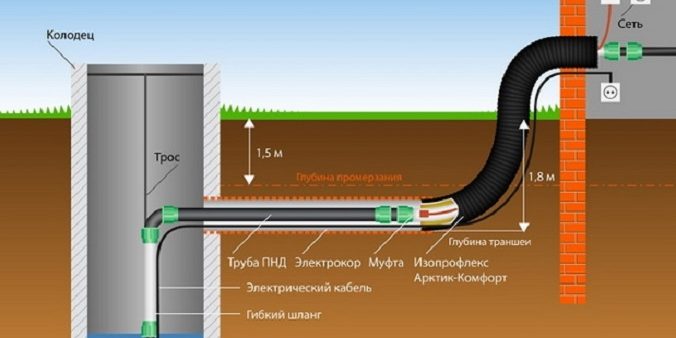

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

• количество точек водоподачи в доме;
• необходимость и число коллекторов;
• мощность насосов и емкость водонагревателя;
• размеры труб;
• характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

1. Разметка разводки труб, а также мест установки оборудования и сантехники.
2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
3. Соединение труб с помощью фитингов или сваркой.
4. Подсоединение запорной арматуры.
5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
6. Инсталляция сантехники.
7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

Прокладка трубопровода для водоснабжения — задача не менее значимая, чем выбор и подключение насосного оборудования, обустройство источника воды. Неправильно проведенная разводка водопровода в частном доме может привести к скачкам давления, нарушению работы системы.

Чтобы избежать проблем, нужно тщательно изучить все тонкости выполнения работ. Мы поможем вам, представив полноценную информацию для изучения специфики устройства систем и правил сборки. Предложенные к рассмотрению сведения опираются на нормативные требования.

Представленное нами к ознакомлению подробное описание схем, вариантов и нюансов разводки контура водоснабжения дополнено наглядными иллюстрациями и видеоматериалами.

Схемы разводки водопровода

Разводка водопровода может проводиться двумя способами — с последовательным и параллельным подключением. Выбор схемы водоснабжения зависит от количества проживающих, периодического или постоянного пребывания в доме или от интенсивности использования водопроводной воды.

Существует также и смешанный тип разводки, при котором смесители подключают к водопроводной системе через коллектор, а остальные сантехнические точки и бытовые приборы присоединяют методом последовательного подключения.

Галерея изображенийРазводка водопровода в частном доме по схемам не отличается от квартирных вариантов. Разница в применении технических устройств, необходимых для функционала водопроводаПри подключении к независимым источникам, скважине или колодцу, в систему включают фильтры грубой и тонкой очисткиДля поставки воды к точкам водоразбора сооружают как тройниковую, так и коллекторную системуПри желании организовать автоматизированную систему водоснабжения схему дополняют гидробаком и реле давления. Для зимней эксплуатации оборудование располагают в отапливаемом помещенииДля подготовки горячей воды устанавливается проточный или накопительный водонагревательНередко для обеспечения нормального давления в каждой точке водоразбора систему дополняют повысительным оборудованием, например насосной станциейПовысительное оборудование требуется для нормальной работы водопровода, если между точками водоразбора и забора воды большое расстояние или система слишком разветвленаОсновным условием для организации водопровода в частном доме является наличие канализации, без которой сооружение водоснабжения невозможноВариант водоснабжения в частном домеСистема для грубой и тонкой фильтрацииКоллекторный вариант водоснабженияГидроаккумулятор в водопроводеПодключение водопроводных труб к нагревателюНасосная станция для повышения давления в системеРешение для разветвленной и длинной схемыУсловие для устройства водопровода в частном доме

Схема #1. Последовательное (тройниковое) подключение

Представляет собой поочередное подведение труб от стояка или водонагревателя к сантехническим устройствам. Сначала отводят общие трубы, а затем с помощью тройников ведут ветки к местам потребления.

Такой способ соединения более экономичный, для его выполнения требуется меньшее количество труб, фитингов, он простой в монтаже. Разводка труб при тройниковой системе более компактна, ее легче спрятать под отделочными материалами.

При последовательной схеме подключения трубопровода с горячей водой дискомфорт особенно ощутим — температура воды резко меняется, если водопроводом пользуются сразу несколько человек

Но последовательное подключение больше подойдет для муниципальных квартир, для домов с периодическим проживанием или с малым количеством жильцов. Оно не может обеспечить равномерное давление в системе при ее одновременном использовании несколькими пользователями — в самой удаленной точке напор воды будет резко изменяться.

Кроме того, при необходимости проведения ремонта или подключения сантехнического прибора придется отключать весь дом от водоснабжения. Поэтому для частных домов с высоким потреблением воды и постоянным проживанием лучше выбирать схему с параллельной разводкой водопровода.

Галерея изображенийСборку водопровода внутри частного дома производят по коллекторной или тройниковой схеме. Тройниковый вариант привычней и проще в устройствеВ тройниковой схеме трубы соединяются с помощью тройниковых и угловых фитингов, приборы подключаются последовательно, вода течет по периметральному контуру от одной точки водоразбора к другойВ тройниковом водопроводе невозможно достижение равных значений напора во всех точках водоразбора. В случае поставки ГВС разница будет еще и в температуреОдним из способов устранения недостатков в работе тройниковой системы считают сооружение водопровода по кольцевой схеме. Вода в этом случае подается в кран с обеих сторонПринцип тройниковой сборки водопроводаОсобенности соединения трубМинус тройниковой разводки трубСпособ решения проблем с напором

Схема #2. Параллельное (коллекторное) подключение

Параллельное подключение основывается на подведении отдельных труб от главного коллектора к точкам водозабора. Для холодной и горячей магистрали устанавливают свои коллекторные узлы.

Такой способ требует прокладывания большого количества труб и соответственно создает трудности при их маскировке. Но зато каждая точка водоразбора будет иметь стабильный напор воды, а при одновременном использовании нескольких сантехнических приборов изменения напора воды будут незначительными.

Галерея изображенийУстройство водопровода по коллекторной схеме позволяет выровнять давление во всех точках системы водоснабженияСогласно специфике устройства коллекторной системы все сантехнические приборы подключаются параллельноК минусам коллекторной разводки относят увеличенный расход труб, сложность системы и практически обязательное использование повысительного насосаПри устройстве коллекторной схемы во всех точках водоразбора давление будет равным или незначительно отличаться. Пользоваться можно одновременно двумя и более кранами без ощущения падения напораПреимущества коллекторной разводкиПринцип сооружения коллекторной схемыНедостатки коллекторного решенияРавное во всех точках давление

Коллектор — это устройство с одним вводом для воды и несколькими выводами, количество которых зависит от числа сантехнических узлов, бытовой техники, использующей для работы водопроводную воду.

Коллектор для холодной воды монтируют ближе к вводу трубы в дом, а для горячей — на выходе ее из водонагревателя. Перед коллектором устанавливают очистной фильтр и регулирующий давление редуктор.

Каждый вывод из коллектора снабжается запорным вентилем, который позволяет отключить конкретную точку водозабора, при этом другие выводы будут работать в штатном режиме. Кроме того, каждый из них их можно оборудовать регулятором, чтобы поддерживать определенное давление для отдельных приборов

Разделение по принципу подачи воды

Установка системы ГВС и ХВС может проводиться двумя способами:

• С «глухой» разводкой. Труба подачи воды в последнюю водозаборную точку заканчивается тупиком. Такая схема более выгодна для экономии пространства и с экономической точки зрения, но может создавать неудобства при эксплуатации водопровода. Вода в последний узел будет поступать с задержкой, и только после того, как дойдет до заглушки, она начнет поступать в кран.
• С замкнутой циркуляционной разводкой. При этом способе вода постоянно движется по кругу, имеет одинаковую температуру в каждой точке системы и поступает к пользователю сразу после открытия крана. Особенность этого метода разводки целесообразно использовать именно для системы горячего водопровода — в ней важно не допускать резких скачков температуры.

Чтобы излишне не усложнять водопроводную разводку в доме, рациональнее использовать комбинированный вариант. Холодную систему водоснабжения выполняют с помощью глухой разводки, горячую — с помощью циркуляционной.

На простой схеме сразу видны различия разных схем водоснабжения: 1 — стандартная, «глухая»; 2 — с принудительной циркуляцией; 3 — «глухая» с использованием коллектора

Как самостоятельно составить проект?

Чтобы правильно спланировать водопроводную систему, необходимо сначала составить план дома, расставив в нем все сантехнические устройства, технику, которая будет подключаться к водопроводу.

Все размеры указывают в едином масштабе, согласно реальным замерам помещений. Чем точнее будет составлен план, тем точнее можно будет определить необходимое количество материалов и комплектующих.

Схема водопровода должна как можно более точно отражать все точки водозабора, протяженность и расположение труб для транспортировки воды, и даже канализации, так как эти коммуникации часто ведутся рядом. Учитывается также количество фильтров, объем бойлера, параметры насосного оборудования.

Схему разводки необходимо максимально упростить, стараясь избегать пересечения труб. Водопроводные трубы располагают ближе к канализационным, чтобы скрыть их общим коробом. При размещении труб под полом вывод тройников располагают ровно вверх

Проектом должны быть учтены требования строительных нормативов, а также правила водоснабжения и водоотведения, утвержденные и действующие в стране.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

• Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
• Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
• Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
• Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
• Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
• Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
• Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
• Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Способы прокладки – скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Галерея изображенийМеталлопластик — лидер в устройстве систем водоснабжения, используются в организации контуров ГВС и ХВС. Устойчивые к коррозии, внутри не откладывается осадок на стенках, не нуждаются в окрашиванииНеармированные варианты труб ПП применяются в прокладки линий ХВС, армированные используются в устройстве ГВС. Водопроводы собираются с использованием фитинговПо прежнему в организации систем водоснабжения используют стальные водогазопроводные трубы. Стальные водопроводы соединяют сваркой, к недостаткам относят склонность к ржавлению, необходимость внешнего окрашиванияПреимуществами гибкости, устойчивости к температурам и агрессивным средам обладают трубы из меди и нержавейки. Соединяются пайкой и опрессовкой, служат около 50 лет, но стоят дорогоВодопровод из металлопластиковых трубСистема водоснабжения из полипропиленаУстройство водоснабжения трубами ВГПВодопроводы из меди и нержавейки

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Скрытый способ применяют при сборке водопровода из ПП труб. Прячут контур за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Общие советы по монтажу

Перед монтажом трубопровода необходимо установить все крепления, закончить сварочные работы. Трубы, которые перед прокладкой хранились или перевозились при минусовой температуре, выдерживают не меньше суток при температуре выше 10°C. Прежде чем начинать установку необходимо их выровнять и в дальнейшем не допускать прогибов.

Трубы к стенам и опорам крепят хомутами или крюками. Расстояние от крепежа до резьбовых соединений должно быть больше 5 см

Для водопроводных стояков используют трубы с наружным диаметром не менее 20-ти мм, для этажной разводки — с диаметром 16 мм и 14 мм. Лучше использовать как можно меньше разборных соединений. Нужно чтобы все соединительные элементы отвечали типу (серии) труб и также как арматура и ревизия, находились в доступных местах.

Горизонтальные участки водопровода должны иметь уклон в сторону водоспускной арматуры для возможности слива воды, подъем делают в сторону устройства, через который будет выходить воздух при заполнении системы водой. При монтаже вертикальных конструкций не допускают их наклона больше чем 2 мм на каждый метр.

Осуществляя вертикальную установку трубопровода, трубы ГВС размещают справа от труб ХВС. При горизонтальной разводке холодный водопровод размещают снизу под горячим во избежание образования конденсата.

Закрывают каналы или проводят замоноличивание трубопровода только после пробного запуска системы и проверки ее на работоспособность, наличие протечек и повреждений

При эксплуатации водопровода с горячим водоснабжением происходит такое явление, как тепловое расширение, которое особенно характерно для изделий из полипропилена. При этом трубы могут удлиняться, это приводит к повреждениям и протечкам.

Правильное расположение креплений и самокомпенсация таких участков трубопровода, как изгибы, повороты, прокладки «змейкой» препятствуют деформации.

Выводы и полезное видео по теме

Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:

Ролик #2. Особенности монтажа ГВС и ХВС в доме:

Ролик #3. Как компактно смонтировать коллекторный узел:

Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему.Советы профессионала помогут избежать ошибок, лишних трат и переделок.

У вас появились вопросы в процессе ознакомления с материалом? Хотите поделиться личным опытом или сообщить интересные сведения по теме? Комментируйте, пожалуйста, в расположенном под текстом статьи блоке.

Коммуникации

Сделать водопровод в частном доме – работа сложная и ответственная, но выполнимая. Правильно подобрав материалы и схему разводки, можно все сантехнические работы осуществить своими руками, не привлекая наемных работников. Но для новичков, не имеющих соответствующего опыта, желательно заручиться помощью профессионала.

С чего начать монтаж водопровода?

В основе монтажа любого водопровода лежит выбранная схема разводки. Только после её составления можно начать подбор материалов и приступать непосредственно к монтажу. Также на этапе планирования решается, сколько точек водоразбора (или пользователей) будет в доме. От этого будет зависеть, какую систему предпочесть – коллекторную или тройниковую.

Какая схема лучше – коллекторная или тройниковая?

Тройниковая схема разводки водопроводных труб подразумевает их последовательное подключение к общему стояку. Так, к трубам холодной и горячей воды подключается по одной трубе. С помощью тройников отводятся дополнительные трубы к отдельным пользователям, а сама труба заканчивается подключением последней точки водоразбора.

Преимущества такого решения:

• простота монтажа – не требуется специальных знаний при подключении дополнительных элементов;
• небольшая стоимость – используется вдвое меньше труб;
• компактность – тройники подключаются непосредственно возле точек водоразбора.

Но и минусы тоже присутствуют – при одновременном включении всех пользователей сильно падает давление в системе, да и подключить новую точку довольно проблематично (придется врезать еще один тройник).

Коллекторная система водопровода отличается параллельным подключением пользователей, когда к трубам отвода холодной и горячей воды от стояка подключается специальный разветвитель – коллектор. А уже к этому коллектору подключается каждая точка водоразбора.

Преимущества коллекторной системы:

• удобство – все точки подсоединения собраны в одном месте;
• надежность – к каждому пользователю идет одна труба, что минимизирует риск протечек;
• стабильность давления – в коллекторе на каждую точку подается одинаковый напор, поэтому даже одновременное включение всех кранов не приведет к потере напора.

К недостаткам же можно отнести высокую стоимость из-за увеличения расхода материалов и необходимость выделения места для подключения коллекторов.

Правильная схема – залог успеха

Чтобы не пришлось переделывать половину системы водоснабжения из-за того, что при монтаже было забыто несколько ключевых элементов, очень важно правильно составить схему разводки. Она должна включать все точки водоразбора, проходные элементы и клапаны. На схеме отображаются диаметры труб, расположение водонагревателя и насоса (если вода поступает из колодца или скважины).

Довольно эффективно сделать отдельную схему для «уличной» части водопровода – скважины, насосной станции и таких необходимых элементов, как фильтры и клапаны обратного хода.

Решив все спорные вопросы на этапе планирования, можно избежать досадных ошибок в будущем. Это же позволит заранее просчитать необходимую длину труб и количество всех фитингов и тройников.

Для небольшого частного дома очень актуальна схема водоснабжения с накопительным баком на чердаке.

При этом она эффективно работает даже при подключении к централизованному водоснабжению. Например, если отключат воду, в накопительном баке еще останется 200 л воды, которой достаточно для бытовых нужд. И даже при отключении электричества бак, находящийся на 4 м выше потребителей воды обеспечит напор в 0,4 атм., которых вполне достаточно, чтобы вода из смесителей поступала самотеком.

Схема довольно проста:

1. К основной водопроводной трубе подключается накопительный бак. Если вода поступает из труб центрального водоснабжения с переменчивым напором, на входе придется установить дополнительный насос, который будет обеспечивать постоянное давление воды.
2. Для защиты насоса от перегорания при отсутствии воды устанавливается датчик сухого хода, отключающий питание.
3. Если же вода поступает из скважины, устанавливается только насосная станция после бака – для обеспечения постоянного напор в точках водоразбора. Желательно выбирать станции с уже установленной защитой от перегорания. В противном случае необходимо также установить датчик сухого хода – чтобы отключить станцию, когда в баке закончится вода.
4. Важно предусмотреть в накопительном баке защиту от переливания – например, поплавковый выключатель.
5. Разводка труб от бака зачастую тройниковая, так как этот вариант выбирают для домов с 5 пользователями максимум (душ, умывальник, туалет, стиральная машина и раковина на кухне).

Выбор труб – их размер материал

Для водопровода используются трубы из:

• меди – идеальный выбор, но довольно дорогой;
• армированного полипропилена (ПП)– для монтажа требуется специальный сварочный аппарат (его можно даже брать в аренду посуточно);
• стали – коррозия и необходимость нарезки резьбы делает такие трубы непопулярными;
• металлопластика – отличается отличным соотношением цены и качества, но выдерживает температуры только до 95 градусов (это нужно учитывать при выборе водонагревателя и какую температуру на выходе он дает).

Медные трубы «переживут» даже фундамент дома, но если бюджет ограничен, можно остановиться на ПП или металлопластике. При этом для горячей воды используется только армированный полипропилен – на срезе видно центральный армирующий слой.

Покупая же металлопластиковые трубы, важно брать только пресс-фитинги, обеспечивающие несъемное соединение.

Это намного надежнее обжимных фитингов, которые придется подтягивать ежегодно, и всё равно они в скором времени начнут подтекать.

Для прокладки уличного водопровода можно использовать как ПП трубы, так и ПНД. Первые применяются, если необходимо подземное соединение частей трубы, вторые же прокладываются сплошным куском.

Выбирая ПНД трубы, нужно обязательно обратить внимание на их цвет – пищевая труба никогда не бывает полностью черной или серой. Она или синяя, или черная с синей полоской.

На самой трубе обязательно присутствует маркировка (размер, ГОСТ) – трубы без надписей свидетельствуют об их низком качестве.

Диаметр труб можно выбрать, исходя из пропускной способности или же приняв «стандартные» размеры для частного дома:

• входящая труба водопровода – 32 мм;
• труба стояка – 25 мм;
• трубы ответвления от стояка – 20 мм;
• трубы отводки к приборам – 16 мм.

Но при этом нужно принимать во внимание диаметр подключения приборов. Так, зачастую у котлов дюймовый выход трубы (25 мм), это нужно учитывать еще на этапе покупки котла и комплектующих. Кроме того, проточные водонагреватели чувствительны к давлению в системе, поэтому к ним желательно подводить трубы 20 мм.

Насос или насосная станция?

Если центрального водопровода нет и воду приходится брать из скважины или колодца, перед каждым владельцем становится вопрос выбора насоса. Насосная станция может поднимать воду на высоту не больше 9 м (горизонтальная протяженность труб не имеет значения). Поэтому она подходит для большинства колодцев или неглубоких скважин. Её преимущества – наличие гидроаккумулятора и защитного механизма от перегорания.

Если же глубина залегания водоносного горизонта ниже 9 метров, выход только один – погружной насос. Он обеспечивает стабильный и сильный напор воды, но придется самостоятельно установить автоматику, предохраняющую от перегорания, и накопительный бак. Последнее необязательно, но увеличивает срок работы насоса.

Монтаж водопровода

Сам монтаж водопровода не отличается особой сложностью:

1. Делается разметка прокладки будущего водопровода – на стенах, в стяжке или под потолком.
2. Штробятся отверстия в стенах или же трубы укладываются в стяжку пола. В последнем случае трубы должны находиться не дальше 15 см от стены и не ближе 20 см от будущей мебели.
3. Гораздо проще осуществить наружную разводку, где трубы крепятся к стене специальными клипсами. Важно помнить, что полипропиленовые трубы нельзя фиксировать жестко – нужно обеспечить им возможность расширения при температурных скачках.
4. Клипсы размещаются на расстоянии 1-2 м друг от друга. Если же нужно зафиксировать трубу большого диаметра или веса, используются хомуты – для надежности.
5. При наружной разводке трубы сквозь стены и потолок должны проходить в гильзах – чехлах из негорючего материала, заполненных уплотнителем (например, минватой). Это делается для уменьшения шума при прохождении воды. Гильзу можно обрезать по уровню стен и потолка, но она должна выступать над чистовым полом на 3 см.
6. К стене крепятся специальные планки (розетки) для смесителей. Без большого строительного опыта «утопить» их в стену так, чтобы выходные патрубки были вровень со стеной, не получится. Поэтому их можно оставить выступающими – декоративные колпаки смесителя их прикроют.

Сборка трубопровода может проходить как «на весу», так и на столе, когда собранные участи просто укладываются в проделанные отверстия. Как показывает практика, последнее возможно только при очень качественно разработанной схеме разводки. В противном случае, всё равно придется подгонять детали «по месту».</li>Резка труб должна проводиться специальным труборезом – пилить их нельзя, соединение будет ненадежным. При этом полипропиленовые и металлопластиковые трубы режутся разными инструментами.</li>Паять трубы удобнее на столе, как и прессовать фитинги. Нужно помнить, что на пайку уходит по 15 мм трубы с каждой стороны, поэтому отрезать нужно с запасом в 30 мм.</li>При работе с металлопластиковыми трубами кроме пресс-клещей придется приобрести и развертку – для снятия внешней и внутренней фаски.</li>Если нужно проложить криволинейный «маршрут», металлопластиковые трубы можно гнуть только радиусом, который не меньше 5 внешних диаметров трубы. В противном случае срок службы трубы предсказать невозможно. Для угловых соединений используют фитинги.</li></ol>

Принцип работы с полипропиленовыми трубами, их пайка и монтаж, детально показаны на видео:

Статья размещена в рубрике|подрубрике

Разводка водопровода в частном доме своими руками может осуществляться от центрального водопровода или от скважины (колодца). Принципы ее создания, основные узлы системы в каждом из этих случаев фактически не отличаются.

Выбор схемы разводки

Существует два способа подведения воды к точкам потребления, и выбор схемы разводки водопровода в частном доме своими руками зависит от параметров системы, а также от интенсивности водопотребления (постоянное или периодическое проживание, количество жильцов и пр.).

Последовательное соединение

Такое соединение также называют тройниковым. Кран, душ и другие точки подключаются последовательно. Такой способ требует использования меньшего количества материалов (труб, фитингов и др.), поэтому является более дешевым.

Недостатком последовательного соединения при разводке водопровода является вероятность снижения напорного давления в наиболее удаленных точках при единовременном использовании нескольких точек водозабора.

Коллекторное соединение

Коллекторное (или параллельное) соединение представляет собой организацию коллектора (или двух коллекторов – горячего и холодного водоснабжения), к которому подсоединяются линии, ведущие к каждой водозаборной точке. Для реализации подобной схемы потребуется большее количество труб, однако ее принцип работы позволяет обеспечить стабильное давление.

Есть и дополнительные нюансы при выборе принципа подачи воды. Монтаж водопровода в частном доме своими руками может выполняться двумя способами:

• «Глухие» линии, заканчивающиеся тупиком (заглушкой). Такая схема разводки водопровода в доме более экономична, однако при подаче горячей воды она может создавать некоторые неудобства – при открывании крана необходимо выждать определенное время, пока жидкость дойдет до заглушки, и только после этого в кране появится горячая вода.
• Циркуляционные замкнутые линии практичнее и удобнее, однако, для реализации такого проекта потребуется не только большее количество труб, но и специальный циркуляционный насос.

Специалисты признают наиболее рациональным комбинированный вариант, в котором «глухая» разводка холодной воды сочетается с циркуляционной линией горячего водоснабжения.

Основные узлы схемы

Схема разводки воды в частном доме, точнее, та ее часть, которая отвечает за подачу воды в дом, состоит из следующих основных узлов:

• перекачивающий агрегат для колодца или скважины,
• ниппель (переходник),
• предотвращающий обратный ход воды обратный клапан,
• трубопровод,
• фильтрующее оборудование (один или несколько различных фильтров в зависимости от качества воды),
• запорная арматура,
• гидроаккумулятор,
• пятерник (штуцер) для подключения основных элементов и приборов (манометр, реле давления, трубы).

Последовательность схемы водоснабжения

Для того, чтобы представить наглядно, как выполнятся разводка воды в частном доме своими руками, можно рассмотреть ход коммуникаций от источника до конечной точки.

1. Индивидуальный водный узел (колодец или скважина) оснащается перекачивающим оборудованием, выбор которого осуществляется по следующим принципам:

• для глубоких артезианских скважин могут использоваться только погружные насосы,
• для узких каналов и обсадных труб – только поверхностные агрегаты, в том числе, и насосные станции,
• в остальных случаях выбор между погружным и наружным оборудованием осуществляется в зависимости от технических характеристик конкретных моделей и условий эксплуатации.

2. Трубопровод, подводящий воду к дому, обычно прокладывается под землей. Глубина траншеи обычно выбирается с учетом глубины промерзания почвы в данном регионе. В качестве дополнительной защиты от промерзания коммуникации снабжаются теплоизоляционным слоем.

3. Точка ввода трубопровода в дом заслуживает особого внимания.

• Во-первых, отверстие для трубы делается с большим запасом – зазор не менее 150 мм со всех сторон. Это позволяет избежать деформации и разрушения коммуникаций, если со временем стена станет проседать или деформироваться.
• Во-вторых, небольшой участок трубы, находящийся между подземными и защищенными грунтом коммуникациями и внутренней разводкой в теплом помещении, находится на открытом воздухе. В этом месте наиболее высок риск промерзания трубопровода, поэтому требуется хорошая теплоизоляция.

4. Гидроаккумулятор и приборы контроля устанавливаются, как правило, в подвальном, цокольном помещении или на первом этаже рядом с точкой входа трубопровода в дом. Чисто технически разместить такое оборудование было бы более правильным в самой высокой точке, однако с точки зрения практичности и удобства использования нижние уровни подходят больше. Следует только учитывать необходимость подъема воды на верхние этажи при настройке реле давления.

Гидроаккумулятор предназначен для стабилизации давления в коммуникациях и предотвращения частых включений (и, соответственно, быстрого изнашивания) перекачивающего оборудования.

Узел управления и контроля включает в себя манометр, реле давления и реле сухого хода, которое предотвращает захват воздуха и образование воздушных пробок в системе при снижении уровня воды в скважине или колодце.

5. Системы фильтров комплектуются, в зависимости от необходимости, приспособлениями для:

• предварительного грубого удаления крупных частиц примесей (подробнее про магистральные фильтры для воды в частный дом),
• тонкой очистки,
• снижения содержания железа,
• умягчения воды.

После выполняется разводка водопровода в частном доме своими руками по выбранной схеме. Для коллекторной схемы это может выглядеть так:

• Сразу за гидроаккумулятором идет тройник вместе с запорным краном. Тройник делит поток воды на два направления — в дом и для других нужд (полив, мойка машины и др.);
• Подключается фильтр глубокой очистки;
• Далее идет тройник, от которого разводка труб водоснабжения в частном доме делится на трубу для холодной воды, которая сразу идет к коллектору ХВС, и на трубу, по которой вода будет идти в бойлер или другой водонагреватель, для нагрева. После нагрева вода отправляется в коллектор для горячей воды.

Важно: Проводя монтаж водоснабжения в частном доме своими руками по коллекторной схеме, необходимо устанавливать запорные вентили на каждую точку потребления воды.

Выбор труб

Диаметр коммуникаций

При проведении водопровода в частный дом своими руками правильно выбранный диаметр труб позволит обеспечить экономичность на этапе монтажа системы, а также избежать неприятного шума при движении воды по коммуникациям.

Для расчета параметров линий, подводящих воду к точкам потребления отправной точкой служит общая протяженность каждой линии:

• для ответвления длиной менее 10 метров можно использовать трубы диаметром 16-20 мм,
• для веток около 30 метров – диаметром 25 мм,
• для самых длинных линий более 30 метров необходимы трубы с максимальным диаметром – 32 мм.

Важно: Особое внимание следует уделить выбору диаметра коллекторной трубы. Недостаточная величина может стать причиной нарушений в работе в системе.

Разводка воды в частном доме от коллектора рассчитывается, исходя из того, что каждый кран имеет пропускную способность около 5 литров в минуту. После этого ориентировочно подсчитывают, сколько воды забирается одновременно из всех точек в пиковые моменты и выбирают диаметр коллектора:

• 25 мм для расхода 30 л/мин,
• 32 мм для 50 л,
• 38 мм для 75 л.

Материал труб

Прокладка водопровода в частном доме позволяет использовать трубы из различных материалов, каждый из которых имеет свои преимущества, недостатки и особенности эксплуатации.

• Медные трубы довольно дороги, однако их эксплуатационные качества – вне конкуренции. Они устойчивы к коррозии, прочны и долговечны.
• Металлопластиковые изделия представляют собой




  алюминиевые трубы с полиэтиленовым покрытием с внешней и внутренних сторон. Такая слоистая структура позволяет обеспечить антикоррозионную стойкость и прочность. Преимуществом металлопластиковых конструкций является также устойчивость к образованию отложений. Ограничения по применению таких коммуникаций накладывает их низкая устойчивость к высоким температурам – трубы выдерживают не более 95° C. В связи с этим их рациональнее использовать для системы ХВС.

• Стальные трубы можно было бы назвать идеальным сочетанием хороших эксплуатационных характеристик и приемлемой цены, если бы не их подверженность коррозии. При монтаже водопровода из таких изделий к тому же придется нарезать на каждом отрезке резьбу, поскольку никаких специальных приспособлений для соединения стальных труб не существует. В последнее время они все реже и реже используются при разводке водопровода в загородном доме.
• Полипропиленовые коммуникации долговечны и практичны. При этом их можно отнести к экономически выгодным решениям. Единственное неудобство – для монтажа потребуется специальное оборудование. Но надо отметить, что оборудование это недорогое, а пользоваться им быстро научится практически каждый.

Если вы решили остановиться на полипропилене, вам будет полезно знать, как сваривать полипропиленовые трубы.

Подробнее о разнице между коллекторной и тройниковой схемами разводки водопровода читайте тут.

Так как вам понадобятся фильтры грубой очистки воды, то советуем ознакомиться с их видами.

Принципы работы и полезные советы

Для того, чтобы система работала безотказно, важно знать, как провести водопровод в частном доме своими руками правильно. В это понятие можно включить как основные принципы, регламентируемые строительными нормами и правилами, так и некоторые нюансы и тонкости, известные опытным мастерам.

• В идеале трубопровод не должен проходить через строительные конструкции, однако, на практике создание такой схемы часто невозможно или нецелесообразно. При необходимости провести коммуникации через стену, трубу необходимо помещать в защитный стакан.
• Несмотря на то, что владельцу дома практически всегда хочется получит максимум свободного пространства и для этого «прижать» трубопровод с стене, между строительными конструкциями и проходящими параллельно им коммуникациями должен быть зазор не менее 25 мм для легкого проведения ремонтных работ. Обвод внутреннего угла требует расстояния 40 мм, а наружного 15 мм.
• При наличии сливных кранов на трубопроводах иди гидроаккумуляторе в их сторону выполняется небольшой уклон.
• Наиболее удобный способ фиксации трубопровода к стенам – это специальные клипсы. Можно выбрать одинарные или двойные приспособления, на расстояние между ними в любом случае должно составлять порядка 2 метров.

Решая, как сделать разводку воды в частном доме, помните, что грамотно выполненная внутренняя система водоснабжения имеет характерные отличия:

• Минимум стыков и переходников. Это позволяет повысить надежность и экономичность системы.
• Все соединения выполнены в точном соответствии с технологией монтажа именно этого типа труб.
• Наличие вентилей или кранов перекрытия на ответственных участках системы и в точках подключения.
• Минимальное количество не слишком надежных гибких участков для подключения (шланговых подводок), которые наиболее уязвимы к перепадам давления.

Добавьте страницу в закладки!Используемые источники:

• https://sdelat-dom.ru/remont/vodoprovod-kanalizaciya/vodoprovod-v-chastnom-dome/
• https://sovet-ingenera.com/vodosnab/vodoprovod/razvodka-vodoprovoda-v-chastnom-dome.html
• https://svoimirukami.lesstroy.net/kommunikatsii/vodoprovod-v-dome-svoimi-rukami/
• http://okanalizacii.ru/santeh_vodoprov/vnutrennij/razvodka-vodoprovoda-v-chastnom-dome-svoimi-rukami.html
