Если площадь дома достаточно большая или необходимо обеспечить обогрев двухэтажного строения, от отопительной системы с естественной циркуляцией лучше отказаться. Из-за медленного продвижения теплоносителя по трубам прогреть воздух в помещении достаточно быстро будет крайне сложно.
Такой проблемы не существует, если изначально выбрана система отопления с принудительной циркуляцией, что особенно актуально для домов, в которых проживают постоянно. Установив специальный насос, можно значительно повысить эффективность обогрева строения любой площади. Главное, чтобы выбранная схема отопления отвечала определенным требованиям.
Как работает отопление без насоса?
Чтобы понять, как работает система с принудительной циркуляцией, стоит разобраться в том, как осуществляется отопление зданий при естественной циркуляции теплоносителя. В качестве последнего могут использоваться различные специальные составы и вода. Для одноэтажного дома чаще всего выбирается водяное отопление.
Движение воды по трубопроводам осуществляется по законам физики. Нагревшись в котле до заданной температуры, она начинает подниматься по стояку. За счет этого происходит постепенный прогрев всех труб и радиаторов системы. Вновь поступающая горячая вода постепенно вытесняет холодную вниз к котлу.
После того как остывший теплоноситель вновь нагреется в котле, он начнет подниматься по стояку, чтобы вытеснить остывший вниз. Такой цикл будет повторяться до тех пор, пока будет работать котел. Очевидно, что чем больше диаметр трубы, тем больше теплоносителя пройдет через ее поперечное сечение за единицу времени.
Именно поэтому при естественной циркуляции диаметр трубопровода и размеры монтируемых радиаторов имеют большое значение. При недостаточной площади последних сложно будет прогреть помещение до уровня комфортности.
Принудительная циркуляция
Схема отопления с принудительной циркуляцией отличается наличием насоса. Благодаря ему теплоноситель движется по трубам с заданной скоростью, а не только под действием законов физики.
Насос создает давление, достаточное для перемещения теплоносителя, но при этом обеспечивающее равномерное распределение воды, нагретой до различной температуры.
Из чего состоит отопительная система?
Система отопления с принудительной циркуляцией состоит из:
- котла (твердотопливного, газового или электрического);
- расширительного бака мембранного типа;
- циркуляционного насоса, мощность которого подбирается индивидуально;
- радиаторов (батарей) отопления;
- труб;
- фитингов – переходников, используемых для соединения труб;
- кранов (шаровых и пробковых);
- обратных клапанов;
- воздухоотводов;
- фильтров, которые обеспечивают работоспособность отопительного котла и насоса;
- крепежных элементов.
При выборе необходимого для функционирования системы оборудования следует обязательно учитывать:
- мощность приобретаемого котла и радиаторов;
- размер трубопровода;
- скорость перемещения теплоносителя.
Однотрубная схема
Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.
После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.
Бак
Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.
Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.
Если бак закрытый, то и система отопления закрытая. Если же открытый, то и систему называют открытой.
Группа безопасности
Однотрубная система обязательно включает группу безопасности, состоящую из:
- воздухоотвода;
- предохранительного клапана;
- манометра и термометра, часто объединяемых в одном корпусе.
Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.
Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.
Радиаторы
Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.
Разводка
Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.
Для этого лишь следует предусмотреть специальный распределительный коллектор, позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.
Двухтрубная схема
Преимущество однотрубной схемы заключается в ее доступности. В этом случае требуется меньше труб, чем при устройстве двухтрубной, а потому ее монтаж обходится намного дешевле.
Однако эффективность последней значительно выше, за счет того, что в двухтрубной подающий и обратный трубопроводы разделены.
Такая система позволяет отремонтировать радиатор в одной комнате, не отключая отопления во всем здании, и подходит для строений любой этажности.
Принудительная лучше?
Если предстоит монтаж системы отопления одноэтажного строения, предпочтение может быть отдано системе с естественной циркуляцией. Особенно если здание находится в местности с характерными проблемами с электроснабжением.
При выборе схемы для двухэтажного дома лучше обратить внимание на систему с принудительной циркуляцией. Тем более если площадь здания большая.
Экономим на трубах
Если отдано предпочтение схеме с принудительной циркуляцией, можно не волноваться о том, какой диаметр у монтируемой трубы. За счет одинаковой скорости теплоносителя обязательно удастся обеспечить равномерный прогрев всей системы.
Именно поэтому для такой системы приобретаются более дешевые трубы. Учитывая, что их диаметр несколько меньше, трубы можно сделать практически незаметными в интерьере.
Отказ от громоздких радиаторов
При естественной циркуляции теплоносителя традиционно монтируются громоздкие радиаторы, занимающие много места. За счет большой площади такие батареи позволяют обеспечить более эффективный прогрев помещений. В системе отопления с принудительной циркуляцией предпочтение может быть отдано даже небольшой по размеру модели радиатора.
Безопасность и удобство эксплуатации
Равномерный прогрев отопительной системы способствует снижению риска повреждения ее элементов из-за значительного колебания температуры. Как следствие, снижается негативное воздействие на материал всех элементов отопительной системы, и повышается срок их службы.
Благодаря наличию кранов Маевского и специальных автоматических воздухоотводов в системе принудительной подачи теплоносителя можно не опасаться завоздушивания. Степень нагрева воды можно отрегулировать не только за счет параметров отопительного котла, но и характеристик насоса.
При естественной циркуляции радиаторы тем холоднее, чем дальше они находятся от котла. Это способствует неравномерному прогреву помещений.
Простота монтажа
Трубы необязательно укладывать под определенным углом, что делает возможным выполнение работ собственными силами. При нарушении этого правила в случае естественной циркуляции не удастся обеспечить прохождение теплоносителя по системе, а потому обогрев двухэтажного дома будет затруднен или невозможен.
О недостатках
Учитывая, что в системе присутствует циркуляционный насос, требуется обязательное подключение к электрической сети. В районах с частыми отключениями электричества этот факт может создать серьезные проблемы. При желании от этой проблемы можно избавиться, предусмотрев источник бесперебойного питания.
Также не стоит забывать о возможном увеличении расходов на оплату счетов за электричество. Для этого стоит сделать соответствующие расчеты до покупки оборудования. Иногда за счет того, что монтируются трубы, имеющие меньший диаметр, снижается расход теплоносителя.
Если система отопления с принудительной циркуляцией монтируется для обогрева двухэтажного строения, можно не сомневаться: в таком доме всегда будет тепло, тихо и комфортно.
</index>
Похожие статьи
Когда требуется использование гребенки для водыКак рассчитывать объем теплоносителя в системе отопленияРазводка отопления частного дома своими рукамиПодобор незамерзающей жидкости для систем отопления
- 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
- 24 Март 2016Новые водонагреватели Bosch с сухим тэном
- 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
- 10 Март 2016Новые современные решения от Danfoss
Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
- Калькулятор стоимости энергоносителя для отопления
- Калькулятор стоимости устройства системы отопления
- Расчет тепловой мощности котла
- Расчет стоимости ремонтных работ
- Задать вопрос эксперту
На сегодняшний день закрытая система отопления с принудительной циркуляцией теплоносителя успешно применяется для обогрева подавляющего большинства загородных домов. Ее отличие от открытой схемы – в движении воды, находящейся под давлением, по замкнутой сети трубопроводов в полной изоляции от внешней среды. Если вы еще не решили, какой вид отопительной разводки выбрать для своего жилища, рекомендуем ознакомиться с данной статьей, где изложена вся необходимая информация о системах закрытого типа.
Состав и принцип работы
Независимо от выбранной схемы (их разновидности мы рассмотрим далее) в ее состав всегда входят следующие основные элементы:
- источник тепла – газовый, дизельный, электрический либо твердотопливный котел;
- потребители – радиаторная сеть и (или) водяные теплые полы;
- циркуляционный насос;
- герметичный расширительный бак мембранного типа;
- группа безопасности, включающая в себя устройство для сброса воздуха (воздухоотводчик), предохранительный клапан и манометр;
- сетчатый фильтр – грязевик;
- трубопроводная арматура для балансировки, опорожнения и регулировки;
- магистральные и подводящие трубы.
Примечание. Система отопления может дополняться другими элементами и оборудованием, предусмотренным в проекте, например, распределительным коллектором, буферной емкостью и различными средствами автоматизации. Типовая двухтрубная схема, наиболее распространенная в частных домах, показана выше на рисунке.
Принцип работы современной закрытой системы заключается в перемещении тепловой энергии от котла к радиаторам с помощью жидкости, находящейся под избыточным давлением (от 1 до 2 Бар). Расширение ее объема от нагрева компенсируется за счет растяжения резиновой мембраны внутри бачка, полностью изолированного от атмосферы.
Устройство герметичной расширительной емкости
Завоздушиванию отопительной сети препятствует автоматический воздухоотводчик, установленный в группе безопасности. Расположенный там же подрывной клапан срабатывает в случае критического повышения давления в трубопроводах, обычно он настроен на 3 Бар. Грязевик ставится на обратной магистрали перед входом в теплогенератор и собирает шлам, поступающий из отопительной сети.
Важный момент. Циркуляционный насос, принудительно перекачивающий теплоноситель, можно встраивать как в обратный, так и в подающий трубопровод рядом с котлом. Оба способа – правильные.
Позитивные стороны и недостатки
Закрытый вариант водяной системы обрел популярность благодаря многочисленным достоинствам:
- нет контакта с атмосферой – отсутствуют потери теплоносителя за счет испарения;
- для заполнения сети в периодически протапливаемом здании можно применять антифриз;
- здесь не нужны трубы больших диаметров, прокладываемые со значительным уклоном, как это делается при монтаже магистралей с естественной циркуляцией воды;
- отсутствуют потери тепла через герметичный расширительный бак, поэтому схема считается более экономичной;
- вода, находящаяся под давлением, прогревается значительно быстрее, а закипает при более высокой температуре, что снижает риск образования паровой пробки при аварийной ситуации;
- система закрытого типа хорошо поддается регулированию как на отдельных участках, так и в целом.
Примечание. Герметичность дает еще один немаловажный плюс – теплоноситель не насыщается атмосферным воздухом через открытый бачок. Воздушные пузырьки могут попасть в трубопроводы только через подпитку от водоснабжения либо сквозь трещины в мембране бака.
Прокладка трубопроводов в полу и внутри стен
Небольшие диаметры трубопроводов и принудительная циркуляция – важнейшие аргументы в пользу современных закрытых сетей отопления. Всю разводку можно упрятать в стены или полы, а трубы прокладывать с минимальным уклоном. Он служит только для слива воды при ремонте или промывке радиаторов и магистралей.
Теперь о ложке дегтя в бочке меда. Дело в том, что закрытая система отопления частного дома неспособна функционировать автономно, поскольку зависит от электричества, питающего насос. Поэтому при частых отключениях электроэнергии рекомендуется обзавестись блоком бесперебойного питания либо электрогенератором, дабы не остаться без тепла.
Справка. В интернете можно отыскать альтернативные варианты — закрытые системы, выполненные по образцу гравитационных (самотечных). То есть, большими трубами со значительными уклонами. Но тогда половина вышеперечисленных достоинств теряется, а стоимость монтажа возрастает.
Второй негативный момент – сложность удаления воздушных пробок в процессе заливки воды, опрессовки и запуска отопления. Но данный минус не станет проблемой, если удалять воздух согласно общепринятой технологии.
Схемы закрытых систем
Для обогрева загородных и дачных домов применяются следующие типы разводок:
- Однотрубная. Все радиаторы присоединяются к единственной магистрали, проходящей по периметру помещения или здания. Поскольку горячий и охлажденный теплоноситель движутся по одной трубе, каждая последующая батарея получает меньше тепла, нежели предыдущая.
- Двухтрубная. Здесь нагретая вода поступает в отопительные приборы по одной магистрали, а уходит по второй. Самый распространенный и надежный вариант для любых жилых зданий.
- Попутная (петля Тихельмана). То же, что и двухтрубная, только охлажденная вода течет в одинаковом направлении с горячей, а не возвращается в противоположном (показано ниже на схеме).
- Коллекторная или лучевая. Каждая батарея получает теплоноситель по отдельному трубопроводу, подключенному к общей гребенке.
Однотрубная горизонтальная разводка (ленинградка)
Справка. Однотрубные системы бывают горизонтальными (так называемая ленинградка) и вертикальными. Последние, где вода раздается приборам отопления от стояков, нередко используются в двухэтажных домах.
Однотрубная горизонтальная схема оправдывает себя в одноэтажных домиках небольшой площади (до 100 м²), где обогрев обеспечивают 4—5 радиаторов. Больше подключать к одной ветви не стоит, последние батареи будут слишком холодными. Вариант с вертикальными стояками годится для здания в 2—3 этажа, но в процессе реализации придется проходить перекрытия трубами чуть ли не каждой комнате.
Однотрубная схема с верхней разводкой и вертикальными стояками
Совет. Если ваш выбор пал на однотрубную закрытую схему, лучше доверить ее проектирование и наладку специалистам. Они должны сделать расчет и подобрать диаметр основной магистрали, чтобы тепла хватило всем потребителям. Узнать больше практической информации вам поможет видео от эксперта:
Двухтрубная схема с тупиковыми ветвями (показана в начале статьи) довольно проста, надежна и однозначно рекомендована к применению. Если вы владелец коттеджа площадью до 200 м² высотой 2 этажа, то разводку магистралей делайте трубами с проходным сечением DN 15 и 20 (внешний диаметр – 20 и 25 мм), а для подсоединения радиаторов возьмите DN 10 (снаружи – 16 мм).

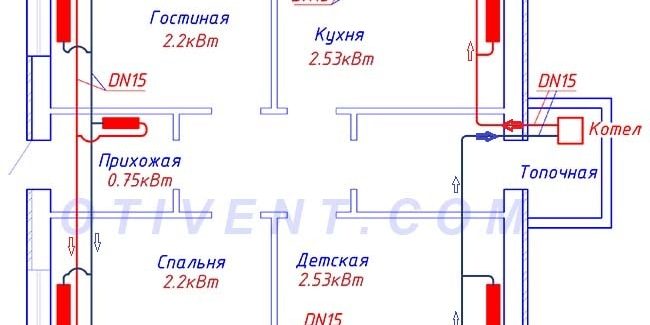

Попутная схема движения воды (петля Тихельмана)
Петля Тихельмана наиболее уравновешена гидравлически, но сложнее в монтаже. Трубопроводы придется класть по периметру комнат либо всего дома и проходить под дверями. По факту «попутка» обойдется дороже двухтрубной, а результат выйдет примерно одинаковым.
Лучевая система тоже проста и надежна, вдобавок вся разводка успешно прячется в полу. Подсоединение ближних батарей к гребенке выполняется трубами 16 мм, отдаленных – 20 мм. Диаметр магистрали от котла – 25 мм (DN 20). Недостаток данного варианта – цена коллекторного узла и трудоемкость монтажа с прокладкой магистралей, когда напольное покрытие уже сделано.
Схема с индивидуальным подключением батарей к коллектору
Как подобрать оборудование
Один из важных моментов – подбор источника тепла по мощности и виду используемого энергоносителя:
- на природном либо сжиженном газе;
- на твердом топливе — дровах, угле, пеллетах;
- на электричестве;
- на жидком топливе – солярке, отработанном масле.
Справка. При необходимости можно подобрать комбинированную многотопливную установку, например, на древесине и электроэнергии либо газ + солярка.
Мощность котельной установки рассчитывается стандартным образом: отапливаемая площадь жилища умножается на 0,1 для перевода в киловатты и на коэффициент запаса 1,3. То есть, для дома 100 м² нужен источник тепла мощностью 100 х 0,1 х 1,3 = 13 кВт.
Для закрытой системы отопления не принципиально, какой теплогенератор вы купите, поэтому подробно рассматривать данный вопрос мы не будем. Но вы сильно облегчите себе задачу, если приобретете настенный газовый котел, оборудованный собственным циркуляционным насосом и расширительным баком, что показан на фото. Для небольшого дома останется лишь подобрать трубы и отопительные приборы, о чем и пойдет речь далее.
Разновидности труб
Отопительную сеть частного дома можно смонтировать из таких труб:
- ППР (полипропилен);
- сшитый полиэтилен – PEX, PE-RT;
- металлопластик;
- варианты из металла: медь, сталь и гофрированная нержавейка.
Под выполнение самостоятельного монтажа с невысокими финансовыми затратами лучше брать полимерные трубы. Для сборки обжимных соединений из металлопластика и полиэтилена не потребуется специальных инструментов, а полипропилен придется паять (сварочный аппарат берется в аренду). Конечно, по стоимости материалу ППР нет равных, но из соображений надежности и долговечности мы рекомендуем использовать трубопроводы PEX из сшитого полиэтилена.
Медь и гофрированную нержавейку можно тоже монтировать на обжимных фитингах, но первая отличается высокой ценой, а вторая – значительным гидравлическим сопротивлением. Что касается черного металла, то он неудобен во всех отношениях – монтаж на сварке и подверженность коррозии отодвигают его на последнее место. Подробнее о выборе труб рассказывается в очередном видеоматериале:
Какие радиаторы лучше
Сейчас в торговой сети предлагаются отопительные приборы таких видов:
- стальные панельные;
- сделанные из сплава алюминия с кремнием (силумина);
- то же, но с каркасом из стальных труб, название – биметаллические;
- чугунные батареи – аналоги советских «гармошек» МС 140 и модели в стиле ретро.
Примечание. Последние 3 разновидности радиаторов набираются из нужного количества секций по теплоотдаче.
Стальной панельный радиатор
С точки зрения экономии выгоднее покупать стальные батареи, отличающиеся демократичной ценой. Алюминиевые приборы дороже, но интенсивнее отдают тепло. Эти 2 разновидности наиболее востребованы для закрытых систем отопления частных домов.
Нагревательный прибор из алюминия
Биметаллические радиаторы предназначены для отопительных сетей с низкокачественным теплоносителем, поступающим с перепадами давления, что характерно для централизованного теплоснабжения многоквартирных домов. Покупать эти дорогостоящие изделия в загородный дом с автономным отоплением бессмысленно.
Чугунные «гармошки» сильно проигрывают другим батареям по внешнему виду и весу. Но благодаря низкой цене находят применение в промышленных зданиях и хозпостройках. В то же время винтажные радиаторы из чугуна отличаются безупречным дизайном, но слишком дороги по цене.
Чтобы подобрать отопительный прибор по мощности, сделайте простой расчет: указанную в паспорте теплоотдачу разделите на 1,5. Так вы узнаете реальную мощность радиатора, ведь в документации отражены характеристики для определенных условий эксплуатации, не совпадающих с действительностью.
Совет. Не забудьте приобрести радиаторную арматуру – шаровой кран для подачи и балансировочный вентиль на обратку. Если вы решили поставить на батареи энергосберегающие терморегуляторы с преднастройкой, то на выходе из прибора должен устанавливаться обычный отсекающий кран.
Насос и расширительный бак
В закрытых отопительных системах частных жилищ обычно применяется 3 типа бытовых циркуляционных насосов, развивающих напор 4, 6 и 8 м водяного столба (это давление 0,4, 0,6 и 0,8 Бар соответственно). Мы предлагаем не углубляться в сложные гидравлические расчеты, а подобрать насосный агрегат по следующим признакам:
- Для одно — и двухэтажного здания площадью до 200 м² достаточно напора 4 м.
- В коттедж площадью 200—300 м² понадобится насос давлением 0,6 Бар (6 м).
- Циркуляцию в сети трехэтажного особняка на 400—500 м² обеспечит агрегат с напором 8 м водного столба.
Справка. О мощности насоса нужно судить по его маркировке. Например, изделие бренда Grundfos 25-40 имеет диаметр подключения 25 мм и развивает давление 0,4 Бар.
Чтобы подобрать размер расширительного бака, вам следует вычислить объем воды во всей закрытой системе отопления вместе с котловым баком. Учитывая тот факт, что при нагреве с 10 до 90 °С вода расширяется примерно на 5%, вместительность бачка должна составлять 1/10 часть от общего количества теплоносителя.
Как заполнить трубопроводы отопления
Мы решили осветить данный вопрос, поскольку заливка закрытой системы должна производиться по определенному алгоритму, чтобы не осталось воздушных пробок:
- Вначале все отопительные приборы должны быть отсечены от магистралей с помощью кранов. Остальную арматуру полностью откройте и включите подпитку из водопровода. Наполняйте трубы медленно, чтобы воздух успевал уходить через клапан на группе безопасности.
- Когда давление достигнет 1 Бар (следите за манометром), остановите наполнение и включите на несколько минут циркуляционный насос, дабы выдавить остатки воздуха.
- Оставьте помощника поддерживать давление на уровне 1 Бар, а сами поочередно открывайте радиаторные вентили и спускайте воздух кранами Маевского.
- По окончании запустите котел и насос, прогрейте теплоноситель и стравите воздух из батарей еще раз.
Убедившись, что все трубопроводы и отопительные приборы полностью прогрелись, поднимите давление в сети до 1,5—2 Бар при температуре на котле 80 °С.
Заключение
Невзирая на всю популярность водяных систем закрытого типа, они вовсе не являются панацеей. Во многих населенных пунктах с нестабильным электроснабжением монтировать такие схемы нет смысла, ведь придется нести затраты на покупку ИБП или генератора, а это нецелесообразно. При подобном раскладе нет альтернативы самотечным системам с естественной циркуляцией.
Обогрев дома или дачи можно обеспечить с помощью одного из двух видов отопительных систем, отличающихся друг от друга способом циркуляции теплоносителя. При естественном движении воды или антифриза по трубам не требуется использовать дополнительное оборудование, но надо обеспечить соответствующий уклон магистрали трубопровода. Если выбирается схема отопления с принудительной циркуляцией, то в трубопровод врезается циркуляционный насос, отвечающий за скорость движения теплоносителя в отопительной системе. Чем выше этот показатель, тем быстрее прогреваются все помещения в доме. Работа циркуляционного насоса зависит от наличия электричества, поэтому при возможных сбоях поставки электроэнергии и отключениях на длительное время надо запастись бензогенератором.
Чем отличаются открытые системы от закрытых?
Любую гидравлическую систему отопления можно представить в виде комплекса отопительного оборудования и нагревательных приборов, объединенных в определенном порядке в одно целое с помощью труб.
В системах отопления устанавливают расширительный бак, так как нагревающийся теплоноситель увеличивается в объеме. Если бак сообщается с наружным атмосферным воздухом, то систему отопления называют открытой. Изолируя расширительный бак от взаимодействия с атмосферным воздухом, получают отопительную систему закрытого типа. В открытых системах происходит испарение теплоносителя, поэтому приходится следить за уровнем воды в баке и доливать при возникновении такой необходимости. В закрытых системах, оснащенных расширительными баками мембранного типа, такой проблемы не возникает.
Монтаж отопительной системы, включающей котел, открытый расширительный бак, радиаторы, запорную арматуру, воздухоотводчики, циркуляционный насос, обеспечивающий принудительную циркуляцию теплоносителя
Зачем ставить циркуляционный насос?
Преимущества установки циркуляционного насоса:
- Упрощается монтаж, так как отпадает необходимость сооружения сложной и неудобной верхней разводки трубопровода с соблюдением угла уклона. Не требуется главные стояки сооружать из труб большего диаметра. Благодаря этому удается улучшить интерьер помещения.
- Можно выбрать коллекторный тип разводки трубопровода, при котором обеспечивается равномерный нагрев всех отопительных приборов независимо от степени их удаленности от отопительного котла.
- Появляется возможность увеличения протяженности трубопроводов.
- С принудительно циркулирующим носителем можно в систему отопления встраивать дополнительные элементы, например, « теплые полы».
Циркуляционный насос устанавливают перед отопительным котлом на обратной магистральной трубе. Там же рекомендуется устанавливать и мембранный (расширительный) бак, являющийся необходимым элементом системы отопления закрытого типа.
Элементы отопительной схемы закрытого типа
Основными элементами системы отопления с принудительной циркуляцией являются:
- котел (твердотопливный, газовый и др.);
- расширительный герметичный бак мембранного типа;
- циркуляционный насос, подобранный по мощности;
- радиаторы (батареи) отопления;
- трубы для сооружения стояков, перемычек и подводок;
- переходники для соединения труб (фитинги);
- шаровые и пробковые краны;
- обратные клапаны;
- воздухоотводчики;
- фильтры, необходимые для поддержания работоспособности отопительного котла и насосов;
- крепежные приспособления (хомуты и др.).
Схема устройства в частном доме системы отопления закрытого типа с установкой на обратке циркуляционного насоса и герметичного мембранного бака
Важные моменты при осуществлении монтажа
Чтобы отопление с принудительной циркуляцией функционировало без проблем в течение длительного времени, необходимо выполнить грамотно монтаж важных узлов, от которых зависит эффективность всей системы.
Для увеличения продолжительности срока эксплуатации циркуляционного насоса его врезают в обратку. Объясняется это просто. По трубопроводу обратного хода вода движется в охлажденном виде, так как тепло уже отдано нагревательным приборам. В конструкции насоса производители используют манжеты и уплотнители, выполненные из резины, которая может поменять свойства, находясь под постоянным воздействием высоких температур. Охлажденный теплоноситель, поступающий в обратку, не оказывает существенного влияния на резиновые детали, что позволяет им дольше сохранять свои первоначальные свойства.
Для монтажа принудительной системы отопления можно использовать трубы, имеющие минимальную величину диаметра. При этом удается сократить себестоимость работ по устройству отопительной системы дома. Ведь сокращается объем теплоносителя, которым заполняется система. Это в свою очередь влияет на выбор расширительного бака подходящего объема и мощности приобретаемого отопительного котла.
В системах отопления с принудительной циркуляцией рекомендуется использовать современные отопительные котлы, в конструкции которых предусмотрено наличие автоматики. Эти устройства обеспечивают контроль и регулировку всех процессов с минимальным вмешательством человека в работу оборудования. Эффективнее расходуется топливо и регулируется температура внутри помещения при учете различных факторов, оказывающих влияние на ход процесса обогрева дома.
Как выбрать модель циркуляционного насоса?
При выборе насосного оборудования обращают внимание на простоту и надежность его эксплуатации, а также на потребление электроэнергии. Помимо этих важных качеств имеет значение мощность насоса и напор. Эти характеристики определяются размерами отапливаемого помещения. Можно ориентироваться на следующие примеры:
- для домов, площадь которых составляет 250 кв. метров, приобретают насосы с напором 0,4 атмосферы и мощностью 3,5 куб. метра в час;
- для домов, площадь которых находится в пределах 250-350 кв. метров, приобретают насосы с напором 0,6 атмосфер и мощностью 4,5 куб. м/ч;
- для домов, площадь которых превышает 350 кв. метров, доходя до 800 кв. метров, приобретают насосы с напором 0,8 атм. И мощностью 11 куб. м/ч.
При более точном подборе циркуляционного насоса для конкретного объекта проводятся расчеты специалистами, учитывающими протяженность всей системы, количество установленных радиаторов и их вид, используемая запорная арматура, диаметр труб, а также материал их изготовления, вид топлива. Более подробно смотрите в статье »Подбор и нюансы установки циркуляционного насоса для отопления».
Монтаж циркуляционного насоса на байпасе (перемычке) позволяет легко снимать оборудование для замены или текущего ремонта и технического обслуживания
Препятствовать нормальной циркуляции теплоносителя в системе отопления могут воздушные пробки, образующиеся в каждом радиаторе и в местах вертикального подъема трубопровода. Бороться со скоплениями воздуха можно с помощью установки кранов Маевского на каждый радиатор или специальных автоматических воздухоотводчиков. Монтаж данных устройств позволит не допускать «завоздушивания» отдельных участков системы и нарушений в работе отопления, сказывающихся на микроклимате в помещении.
Преимущества монтажа двухтрубной системы
Проектируя водяное отопление с принудительной циркуляцией для частного дома, выбирают, исходя из материальных возможностей владельца, однотрубную или двух трубную схему. Однотрубная система дешевле, проще в монтаже, а двухтрубная система – эффективнее в работе. При монтаже горизонтальной двухтрубной системы отопления возможны три схемы прокладки трубопровода: тупиковая, попутная и коллекторная.
Три схемы устройства горизонтальной двутрубной системы отопления в частном доме: А) тупиковая; Б) попутная; В) коллекторная (лучевая)
Сразу отметим, что наибольшей эффективностью обладает последняя, а именно коллекторная разводка труб. Однако при ее воплощении увеличивается расход материалов, а также трудоемкость выполнения монтажных работ.
Что дает принудительная циркуляция
Все преимущества систем водяного отопления, где происходит циркуляция теплоносителя с принудительным побуждением, обеспечивает один незамысловатый элемент – насос. Его ставят на подающий или обратный трубопровод непосредственно возле котла, в результате чего скорость движения воды по трубам ощутимо возрастает. Если при самотеке скорость теплоносителя составляет 0.1—0.3 м/с, то после установки насоса она повышается до 0.7—1 м/с. Это дает массу преимуществ.
Для справки. Есть мнение, что циркуляционный насос надо ставить только на обратку. Это верно лишь для систем с твердотопливным котлом, где при аварийной ситуации в агрегат может попасть пар. В остальных случаях насос можно устанавливать и на подачу.
Итак, разберем все достоинства системы с принудительной циркуляцией:
- возросла скорость воды – увеличился ее расход, значит, можно уменьшить диаметр трубы;
- время прогрева всех радиаторов уменьшается, нет инерционности;
- большая протяженность ветвей и магистралей, выбор удобного способа их прокладки. Главное, чтобы насос развивал необходимое давление;
- уклоны трасс можно соблюдать минимальные. Они нужны только для опорожнения трубопроводов;
- когда монтируется система закрытого типа, то расширительный бак можно разместить в котельной.
Список остальных преимуществ весьма обширен, перечислять их все нет необходимости. Разве что стоит упомянуть важный момент: система с принудительной циркуляцией позволяет устраивать в частных домах такой вид отопления, как теплые полы. А вот недостатков всего 2, но один из них играет важную роль. Это зависимость обогрева здания от наличия электроэнергии. Отключили ее – остановился насос – остыли батареи.
Есть и худший вариант развития событий. Твердотопливный котел после отключения электричества быстро перегреется и закипит, а дальше – взрыв. Поэтому принудительная циркуляция всегда должна обеспечиваться средствами бесперебойного питания или генератором, чтобы система отопления продолжала нормально функционировать.
Второй недостаток состоит в том, что работающий насос потребляет небольшое количество электроэнергии и случается, что иногда издает шум. Но эти нюансы малозначительны по сравнению с количеством вариантов схем отопления, которые позволяет реализовать принудительное движение теплоносителя. Вот их список:
- однотрубная;
- двухтрубная;
- коллекторная (лучевая);
- водяные теплые полы.
Примечание. Также система может быть открытой с атмосферным расширительным баком или закрытой с емкостью мембранного типа.
Элементы принудительной схемы
Вначале несколько слов об установке расширительного бака. Когда течение воды по трубопроводам обеспечивает насос, то вариантов два: поставить открытый либо закрытый бак мембранного типа (экспанзомат). Чаще применяется второй вариант – закрытая система с экспанзоматом. Причин несколько:
- через открытую емкость постоянно испаряется теплоноситель;
- открытая система насыщается кислородом из атмосферы, что ведет к коррозии стальных элементов сети и деталей котла;
- открытый бак приходится располагать на чердаке и следить за уровнем воды в нем. Когда такой возможности нет, емкость устанавливают в котельной под самым потолком.
Экспанзомат с мембраной принято располагать на обратной магистрали перед входом воды в котел и циркуляционным насосом. При этом на отводе трубы нужно ставить отсекающий кран для замены элемента в случае неисправности. Если вы уже поставили бак на подающей магистрали, — не беда, он и там будет успешно функционировать, противопоказаний к подобному размещению нет никаких.
Важно правильно подобрать насосный агрегат, обеспечивающий принудительную циркуляцию в системе отопления. Слишком мощный вызовет шум воды в трубах и станет попусту расходовать электричество, а слабый значительно снизит эффективность работы схемы. В идеале мощность насоса нужно принимать по расчету, но можно подобрать и на основании практического опыта. Он показывает, что в одноэтажном доме площадью до 150 м2 достаточно модели 25–40, при больших габаритах дома и 2 этажах – 25–55 и 32–55, свыше 2 этажей – 25–80 или 32–80.
В системах закрытого типа обязательно должна присутствовать группа безопасности, монтируемая на выходе подающего коллектора из котла. Ее задача – контроль давления и его аварийный сброс в нештатной ситуации, а также стравливание воздуха в автоматическом режиме.
Схема отопления одноэтажного дома с принудительной циркуляцией
В одноэтажном частном доме может быть устроена любая отопительная схема из вышеперечисленного списка. Если здание имеет небольшую площадь (около 70 м2), то в нем будет хорошо работать и однотрубная система с принудительной циркуляцией – ленинградка. Она представляет собой одну магистраль, проходящую через все помещения и возвращающуюся обратно к котлу. Радиаторы подключены к ней один за другим, как это изображено на рисунке:
Эффективная работа однотрубной схемы зависит от количества отопительных приборов, оптимально их должно быть 4, максимум – 5. Если попытаться навесить на одну магистраль 6 или более батарей, то последние из них останутся практически холодными. В том и состоит принцип действия ленинградки: каждый радиатор получает теплоноситель разной температуры. Она понижается от первого прибора к последнему, потому что остывшая вода смешивается в трубе с горячей.
Важно. Чтобы обеспечить необходимую теплоотдачу, к батареям однотрубной системы отопления следует добавлять дополнительные секции. Подробнее на эту тему рассказано в видеоролике:
Подобных недостатков лишена двухтрубная и коллекторная схема для обогрева одноэтажного дома. Все радиаторы получат одинаково горячую воду, да и диаметр труб в этом случае будет меньше. При двухтрубной разводке горячий теплоноситель поступает к батареям по одной магистрали, а холодный идет к котлу по другой. Причем прокладывать их можно рядом, при необходимости скрывая под полом или за фальшстеной. Пример подобной схемы показан ниже:
В коллекторной двухтрубной системе с насосом, обеспечивающим принудительную циркуляцию, трубы проложены к каждому радиатору индивидуально. Распределительный узел – коллектор располагается в удобном месте дома, а трубы прячутся под полами. Принципиально схема выглядит следующим образом:
Теплые полы отличаются от предыдущего способа отопления тем, что к коллектору вместо батарей подключены греющие контуры из труб, замоноличенных в стяжке пола. Это самая дорогая из всех, но и наиболее экономичная и эффективная система с использованием принудительной циркуляции.
Схема для отопления двухэтажного дома
Для двухэтажных коттеджей существует множество различных схем, показать их все затруднительно, да и нет нужды. Поэтому ограничимся несколькими примерами. Распространенный вариант – однотрубная принудительная система с вертикальными стояками и верхней разводкой теплоносителя. Ее единственный плюс – универсальность, если выдержать все уклоны и вместо автоматического воздухоотводчика поставить вверху расширительный бак, то схема будет работать как с насосом, так и без него.
Самая популярная система отопления для двухэтажного дома – двухтрубная горизонтальная с нижней разводкой. Ее можно сделать как тупиковой, так и попутной, закрытой и открытой. Секрет популярности в надежности и эффективности ее работы, а также в доступной стоимости монтажа.
Также можно использовать коллекторный тип разводки или обогрев теплыми полами, а то и скомбинировать эти 2 схемы. На первом этаже устроить греющие контуры в стяжке пола, а на втором – поставить радиаторы и подвести к ним трубы лучевым способом. Но в любом случае распределительный коллектор придется устанавливать на каждом этаже.
Заключение
Любая система с принудительной циркуляцией теплоносителя обеспечит отопление дома лучше, чем самотечная. Более того – она и обойдется дешевле, а в интерьер впишется более гармонично. Недостаток один – зависимость от электричества, но эта проблема вполне решаема, хотя для этого и придется понести дополнительные затраты.
Данное руководство предназначается владельцам небольших частных домов, стремящимся самостоятельно организовать обогрев жилища в целях экономии средств. Наиболее рациональное решение для подобных зданий — закрытая система отопления (сокращенно – ЗСО), функционирующая с избыточным давлением теплоносителя. Рассмотрим ее принцип работы, разновидности схем разводки и устройство своими руками.
Принцип действия закрытой СО
Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:
- отопительный агрегат – газовый, твердотопливный либо электрический котел;
- группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
- обогревательные приборы – радиаторы или контуры теплых полов;
- соединительные трубопроводы;
- насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
- фильтр сетчатый грубой очистки (грязевик);
- закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
- запорные краны, балансировочные вентили.
Примечание. В зависимости от схемы в состав ЗСО дополнительно включаются современные устройства регулирования температуры и расхода теплоносителя – радиаторные термоголовки, обратные и трехходовые клапаны, термостаты и тому подобное.
Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:
- После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
- Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
- Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
- В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
- Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
- Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
- Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.
Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.
Как функционирует замкнутая система отопления, разъясняется на видео:
Положительные качества и недостатки
Основные отличия закрытых сетей теплоснабжения от устаревших открытых систем с естественной циркуляцией – отсутствие контакта с атмосферой и применение перекачивающих насосов. Отсюда возникает ряд преимуществ:
- необходимые диаметры труб уменьшаются в 2—3 раза;
- уклоны магистралей делаются минимальными, поскольку служат для слива воды с целью промывки либо ремонта;
- теплоноситель не теряется путем испарения из открытого бачка, соответственно, можно спокойно заполнять трубопроводы и батареи антифризом;
- ЗСО более экономична по эффективности обогрева и стоимости материалов;
- закрытое отопление лучше поддается регулированию и автоматизации, может действовать совместно с солнечными коллекторами;
- принудительное течение теплоносителя позволяет организовать напольный обогрев трубами, замоноличенными внутри стяжки или в бороздах стен.
Гравитационная (самотечная) открытая система выигрывает у ЗСО по энергонезависимости — последняя неспособна нормально работать без циркуляционного насоса. Момент второй: в замкнутой сети содержится гораздо меньше воды и в случае перегрева, например, ТТ-котла, высока вероятность закипания и образования паровой пробки.
Справка. От кипения дровяной котел спасает предохранительный сбросной клапан плюс буферная емкость, поглощающая лишнее тепло.
Виды замкнутых систем
Прежде чем купить обогревательное оборудование, трубопроводную арматуру и материалы, нужно выбрать предпочтительный вариант закрытой водяной системы. Мастерами–сантехниками практикуется монтаж четырех основных схем:
- Однотрубная с вертикальной и горизонтальной разводкой (ленинградка).
- Коллекторная, иначе – лучевая.
- Двухтрубная тупиковая с плечами одинаковой или разной длины.
- Петля Тихельмана – кольцевая разводка с попутным движением воды.
Дополнительная информация. К замкнутым отопительным системам также относятся водяные теплые полы. Расчет и устройство напольных контуров гораздо сложнее сборки радиаторного отопления, новичкам браться за подобный монтаж не рекомендуется.
Предлагаем рассмотреть каждую схему отдельно, разбирая плюсы и минусы. В качестве примера возьмем проект одноэтажного частного дома площадью 100 м² с пристроенной котельной, чья планировка представлена на чертеже. Величина тепловой нагрузки на отопление уже посчитана согласно инструкции, потребное количество теплоты указано для каждого помещения.
Монтаж элементов разводки и подключение к источнику тепла выполняется примерно одинаково. Установка циркуляционного насоса обычно предусматривается в обратке, перед ним монтируется грязевик, патрубок подпитки с краном и расширительная емкость (если смотреть по течению). Типовая обвязка твердотопливного и газового котла представлена на схемах.
Подробнее о монтаже и способах подсоединения отопительных агрегатов, использующих различные энергоносители, читайте в отдельных руководствах:
- ТТ-котел;
- газовый отопитель;
- электрический теплогенератор.
Однотрубная разводка
Популярная горизонтальная схема «ленинградка» — это одна кольцевая магистраль увеличенного диаметра, куда подключены все отопительные приборы. Проходя по трубе, поток нагретого теплоносителя делится на каждом тройнике и затекает в батарею, как показано ниже на эскизе.
Передав теплоту помещению, остывшая вода возвращается обратно в магистраль, смешивается с основным потоком и движется к следующему радиатору. Соответственно, второй отопительный прибор получает воду, охлажденную на 1—3 градуса, и снова отбирает у нее нужное количество тепла.
Результат: в каждый последующий радиатор приходит все более холодная вода. Это накладывает на закрытую однотрубную систему определенные ограничения:
- Теплоотдачу третьей, четвертой и последующей батареи нужно рассчитывать с запасом 10—30%, добавляя дополнительные секции.
- Минимальный диаметр магистрали – DN20 (внутренний). Наружный размер ППР труб составит 32 мм, металлопластика и сшитого полиэтилена – 26 мм.
- Сечение подводящих патрубков к обогревателям – DN10, наружный диаметр – 20 и16 мм для PPR и PEX соответственно.
- Максимальное число отопительных приборов в одном кольце «ленинградки» — 6 шт. Если взять больше, возникнут проблемы с наращиванием количества секций последних радиаторов и увеличением диаметра разводящей трубы.
- Сечение кольцевого трубопровода не уменьшается на всем протяжении.
Справка. Однотрубная разводка бывает вертикальной – с нижней либо верхней раздачей теплоносителя по стоякам. Подобные системы применяются для организации самотека в двухэтажных частных коттеджах либо работают под давлением в многоквартирных домах старой постройки.
Однотрубная система отопления закрытого типа обойдется недорого, если ее паять из полипропилена. В остальных случаях она прилично ударит по карману за счет цены магистральной трубы и фитингов (тройников) больших размеров. Как выглядит «ленинградка» в нашем одноэтажном доме, продемонстрировано на чертеже.
Поскольку общее число отопительных приборов превышает 6 шт., система разделена на 2 кольца с общим обратным коллектором. Заметно неудобство монтажа однотрубной разводки – приходится пересекать дверные проемы. Уменьшение протока в одном радиаторе вызывает изменение расхода воды в остальных батареях, поэтому балансировка «ленинградки» заключается в согласовании работы всех обогревателей.
Преимущества лучевой схемы
Почему коллекторная система получила такое название, хорошо видно на представленной схеме. От гребенки, установленной в центре здания, расходятся индивидуальные линии подачи теплоносителя к каждому прибору отопления. Подводки прокладываются в виде лучей по кратчайшему пути – под полами.
Коллектор замкнутой лучевой системы питается напрямую от котла, циркуляцию во всех контурах обеспечивает единственный насос, расположенный в топочной. Дабы уберечь ветви от завоздушивания в процессе заполнения, на гребенке устанавливаются автоматические клапаны – воздухоотводчики.
Сильные стороны коллекторной системы:
- схема энергоэффективна, поскольку позволяет четко дозировать количество теплоносителя, направляемого каждому радиатору;
- отопительную сеть легко вписать в любой интерьер – подводящие трубы можно спрятать в полу, стенах либо за подвесным (натяжным) потолком;
- гидравлическая балансировка ветвей производится с помощью ручных клапанов и расходомеров (ротаметров), установленных на коллекторе;
- ко всем батареям подается вода одинаковой температуры;
- работу схемы легко автоматизировать – регулировочные клапаны коллектора оснащаются сервоприводами, закрывающими проток по сигналу терморегуляторов;
- ЗСО данного типа подходит для коттеджей любых размеров и этажности – на каждом уровне здания ставится отдельный коллектор, распределяющий тепло группам батарей.
С точки зрения финансовых вложений, закрытая лучевая система не слишком дорога. Расходуется много труб, но их диаметр минимальный – 16 х 2 мм (DN10). Вместо заводской гребенки вполне допускается применять самодельную, спаянную из полипропиленовых тройников либо скрученную из стальных фитингов. Правда, без ротаметров наладку отопительной сети придется делать с помощью радиаторных балансировочных вентилей.
Минусов лучевой разводки немного, но они стоят внимания:
- Скрытый монтаж и испытание трубопроводов выполняется только на этапе нового строительства либо капитального ремонта. Заложить радиаторные подводки в полы обжитого дома или квартиры нереально.
- Коллектор крайне желательно располагать в центре здания, как показано на чертеже одноэтажного дома. Цель – сделать подводки к батареям примерно одинаковой длины.
- В случае протечки трубы, замоноличенной в стяжке пола, найти место дефекта без тепловизора довольно сложно. Не делайте в стяжке соединений, иначе рискуете столкнуться с проблемой, изображенной на фото.
Двухтрубные варианты
При устройстве автономного отопления квартир и загородных домов используется 2 разновидности таких схем:
- Тупиковая (другое название – плечевая). Нагретая вода раздается отопительным приборам через одну магистраль, а собирается и течет обратно в котел по второй линии.
- Петля Тихельмана (попутная разводка) представляет собой кольцевую двухтрубную сеть, где нагретый и остывший теплоноситель движется в одном направлении. Принцип действия аналогичен – батареи получают горячую воду из одной магистрали, а охлажденную сбрасывают во второй трубопровод – обратку.
Примечание. В закрытой попутной системе обратная линия начинается от первого радиатора, а подающая заканчивается на последнем. Разобраться поможет схема, представленная ниже.
Чем хороша тупиковая закрытая система отопления частного дома:
- количество «плечей» — тупиковых ветвей – ограничено лишь мощностью котельной установки, поэтому двухтрубная разводка подойдет для любого здания;
- трубы укладываются открытым либо закрытым способом внутри строительных конструкций – по желанию домовладельца;
- как и в лучевой схеме, ко всем батареям приходит одинаково горячая вода;
- ЗСО отлично поддается регулированию, автоматизации и балансировке;
- правильно разложенные «плечи» не пересекают дверные проемы;
- по стоимости материалов и монтажа тупиковая разводка обойдется дешевле однотрубной, если сборка ведется металлопластиковыми либо полиэтиленовыми трубами.
Проектирование замкнутой плечевой системы дачного или жилого дома площадью до 200 квадратов не представляет особой сложности. Даже если сделать ветви разной длины, схему удастся уравновесить путем глубокой балансировки. Пример разводки в одноэтажном здании 100 м² с двумя «плечами» показан выше на чертеже.
Совет. При выборе длины ветвей следует учитывать отопительную нагрузку. Оптимальное число батарей на каждом «плече» — от 4 до 6 шт.
Петля Тихельмана – это альтернативный вариант закрытой двухтрубной сети, предполагающий объединение большого количества приборов отопления (свыше 6 шт.) в единое кольцо. Взгляните на схему попутной разводки и обратите внимание: через какой бы радиатор ни протекал теплоноситель, общая протяженность маршрута не изменится.
Отсюда возникает почти идеальное гидравлическое равновесие системы – сопротивление всех участков сети одинаково. Это весомое преимущество петли Тихельмана над прочими замкнутыми разводками влечет и главный недостаток – 2 магистрали неизбежно пересекут дверной проем. Варианты обхода – под полами и над дверным косяком с установкой автоматических воздухоотводчиков.
Выбор отопительной схемы загородного дома
По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:
- Тупиковая двухтрубная.
- Коллекторная.
- Двухтрубная попутная.
- Однотрубная.
Отсюда совет: вы не ошибетесь, если для дома площадью до 200 м² выберете первый вариант – тупиковую схему, она подойдет в любом случае. Лучевая разводка уступает ей по двум показателям – цена и возможность монтажа в помещениях с готовой отделкой.
Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:
Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:
- Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
- Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
- В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
- Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
- Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.
Для справки. Латинские буквы DN согласно европейским стандартам обозначают внутренний диаметр условного прохода трубы.
Полезные ссылки для начинающих
Мы понимаем, что рассмотреть все нюансы проектирования и устройства закрытых систем своими руками в рамках одной публикации невозможно. Новичку предстоит сделать множество шагов на пути к работающему отоплению, максимально уберечь вас от ошибок помогут другие наши статьи:
- выбор котла, работающего на твердом топливе;
- какие газовые теплогенераторы лучше;
- как подобрать и подключить отопительные приборы;
- монтаж группы безопасности;
- установка воздухоотводчиков;
- как заполнить трубопроводную сеть и удалить воздух;
- какое должно быть давление в сети теплоснабжения.
Собирая информацию о монтаже закрытой системы отопления, старайтесь черпать ее из достоверных источников. Не слушайте дядю Васю сантехника, чью работу вы никогда не видели. В качестве примера предлагаем ознакомиться с видеоматериалом, однозначно указывающим, где нужно ставить расширительный бак и почему:
Используемые источники:
- https://x-teplo.ru/otoplenie/sistemy/s-prinuditelnoj-cirkulyaciej.html
- https://qustu.com/zakrytye-sistemy-otopleniya-s-prinuditelnoj-tsirkulyatsiej/
- https://aqua-rmnt.com/otoplenie/razvodka-otopitelnoj-sistemy/sistema-s-prinuditelnoj-cirkulyaciej.html
- https://cotlix.com/sistema-otopleniya-s-prinuditelnoj-cirkulyaciej
- https://otivent.com/zakrytaja-sistema-otoplenija
