Отопление деревянного дома – от русской печи к твердотопливным котлам

Дрова считаются одним из основных видов топлива для обогрева частного загородного дома. Альтернативным вариантом является газ, но он не везде доступен и отличается высокой стоимостью. Существенно сэкономить на отоплении поможет установка дровяного котла в деревянном доме. У агрегата есть свои особенности, сильные и слабые стороны, нюансы установки.

Устройство и принцип работы

На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:

• камера для сгорания топлива;
• дымоход;
• камера для сбора золы;
• змеевик или теплообменник.

Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.

Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.

В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.

Обратите внимание! Для очистки дымохода от сажи можно использовать специальные растворы, которые добавляют к топливу. Они позволяют очищать внутренние стенки трубы во время процесса горения.

Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:

• температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
• манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
• для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
• циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.

Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

1. Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
2. Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
3. Простая установка настенного котла в деревянном доме.
4. Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

• значительная масса агрегата, ведь для его изготовления применяется чугун;
• человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
• повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
• невысокий КПД, максимум 80%;
• большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Важно! Строительные нормы и правила от 2000 года гласят: отдельное помещение необходимо для отопительного агрегата мощностью от 60 кВт. Котлы меньшей мощности можно устанавливать на кухне с объёмом помещения не меньше 15 м3 при высоте потолка от 2,5 м.

Существует ряд требований относительно устройства топки:

• в помещении необходимо установить окно для проветривания;
• установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно. Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Обратите внимание! Необходимость в приточно-вытяжной вентиляционной системе возникает через разряжение, которое возникает в результате горения топлива. Его компенсирует приток свежего воздуха, а вытяжка применяется для отвода отработанных газов за пределы дома.

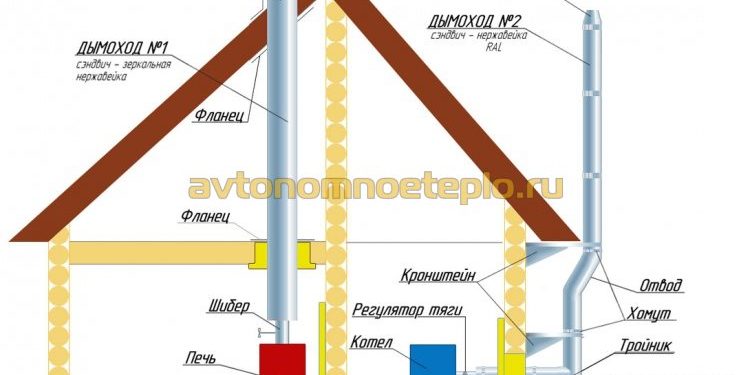

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

• постоянное сечение на всей протяженности трубы;
• диаметр шахты для бытовых моделей в пределах 15–20 см;
• отсутствие наклонов или изгибов;
• запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата. Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления. Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата. Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты. Механизм подключается к центральному водопроводу.

Рекомендации по эффективной эксплуатации

Во время эксплуатации дровяного котла в топке установки скапливается шлак. По мере скопления такие отходы горения нужно удалять, ведь они снижают КПД агрегата. Уменьшение эффективности на 3% возможно при образовании налёта из шлака толщиной в 1 мм.

Чистить стенки камеры сгорания котла необходимо не меньше чем 1 раз в неделю. Вместе с этим происходит очистка решёток колесников. Чтобы избавиться от пепла и других скоплений, достаточно пошевелить специальным рычагом и сбросить угли в зольник.

Повысить энергоэффективность отопительной системы позволяет установка циркуляционного насоса. Прибор будет быстрее прогонять воду по системе, жидкость возвращается в котёл с повышенной температурой. Это значит, что для её повторного прогревания потребуется меньше времени. Циркуляционный насос обычно располагают в обратном трубопроводе перед входом в котёл.

В процессе обслуживания теплового агрегата необходимо периодически проверять тягу в дымоходе. Прочистку канала от сажи осуществляют как минимум 1 раз в год. Для предотвращения образования конденсата используют специальные сэндвич-трубы для устройства дымохода или утепляют участки канала, которые расположены за пределами помещения.

Особенности эксплуатации

После ознакомления с вопросами подготовки котельной, устройства фундамента, монтажа приточно-вытяжной вентиляции и устройства дымохода важно разобраться с особенностями установки твердотопливного котла.

На начальной стадии работ удаляют упаковку с агрегата и проводят его сборку согласно прилагаемой инструкции. Котёл закрепляют на основании таким образом, чтобы его выход совпадал с входным отверстием дымохода. Закрепляют модель на фундаменте в строго горизонтальном положении, для этого используется строительный уровень.

Подключают теплогенератор к дымоходу и отопительной системе согласно выбранной схеме. На заключительном этапе работ налаживают автоматику, закрепляют вентилятор и устанавливают циркуляционный насос.

Еще совсем недавно отопление в деревянном доме организовывалось на базе кирпичной печки. Именно она представляла собой основной источник тепла и являлась чуть ли не главным местом внутри постройки.

Сегодня же все сильно изменилось. Благодаря активному развитию технологий любой хозяин дома из дерева сможет реализовать схему системы отопления, которая удовлетворит все его потребности. Главное — это знать, что выбирать и на какие нюансы обращать внимание.

Разновидности отопительных систем

Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.

Преимущества и недостатки естественной циркуляции

Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.

Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.

Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления

В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.

Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.

При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя

Отличительные черты насосных систем

Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.

Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.

При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры

Виды тепловых носителей

Для передачи тепла от генератора к обогреваемому помещению чаще всего используется вода, которая была нагрета до определенной температуры и циркулирует по трубопроводу.

На сегодняшний день — это наиболее доступное и простое решение. Правильно рассчитав количество радиаторов и мощность котла, можно организовать высокопроизводительную систему, не нуждающуюся в каком-либо особом уходе.

Помимо водяного отопления, в частном доме из дерева применяется:

• воздушное;
• печное;
• электрическое.

Также нередко используется комбинированный вариант. Грамотно спроектированная схема предоставляет возможность, не тратя большого количества денег, соорудить систему, которая будет полностью прогревать дом за считаные часы.

В случае использования воды в качестве переносчика тепла сперва ее необходимо отфильтровать. Это позволит значительно увеличить срок службы отопительного оборудования

Критерии выбора теплового генератора

На рынке представлен просто огромный выбор — отечественные так и зарубежные производители предлагают широкое разнообразие моделей. Из такого ассортимента покупатель с любым уровнем дохода сможет подобрать что-то для себя.

Чтобы не прогадать с покупкой котла необходимо проверить, какой тип топлива наиболее доступен в регионе. Также немаловажно правильно рассчитать мощность оборудования.

Достоинства газовых агрегатов

Подавляющее большинство хозяев деревянных домов останавливается именно на газовом оборудовании.

Популярность настенных и напольных газовых котлов обуславливается тем, что такое топливо во многих странах является одним из самых дешевых. К тому же с его помощью можно организовать полностью автономную и не нуждающуюся в обслуживании систему отопления.

Перечень плюсов газовых котлов необходимо дополнить:

1. Высоким КПД. Даже маломощный аппарат вырабатывает большее количество тепла, нежели его аналоги, работающие на других типах топлива.
2. Простотой эксплуатации. Не нужно ломать голову, где будет храниться топливо. При этом пользоваться таким оборудованием легко — достаточно настроить его только один раз.
3. Долговечностью. Качественный газовый агрегат прослужит как минимум 15 лет.

Главным недостатком является необходимость получения специального разрешения на его установку. Все остальные минусы полностью нивелируются достоинствами.

Если нужно обогреть большой дом с площадью более 100 м², то от газового котла лучше отказаться. В этом случае он будет экономически невыгодным решением

Дизельная составляющая в системе

Оборудование, работающее на дизеле, в последние несколько лет набирает все большую популярность. Прежде всего, жидкотопливные котлы дешевы в обслуживании и просты в монтаже.

При этом не нужно организовывать сложную конструкцию дымохода — многие модели работают на светлом печном топливе. Единственное, что потребуется, — это организовать вывод трубы в виде сэндвича. В ней есть специальная турбина, выталкивающая воздух.

Если было принято решение установить дизельный котел, то нужно понимать, что такой способ отопления обойдется дорого. Ведь КПД этого оборудования варьируется от 75 до 85%, что является довольно низким показателем.

Также агрегат, работающий на дизеле, нуждается в постоянном контроле. Если его оставить хотя бы на неделю, то это приведет к появлению проблем. Ведь из-за невысокого качества топлива оборудование может остановиться. Как результат, вода в трубах замерзнет и порвет их.

Даже несмотря на все достоинства дизельного устройства, устанавливать его нужно только в том случае, если это единственный доступный способ организации системы обогрева

Котел на твердом топливе

Эта разновидность оборудования пользуется такой же популярностью, как и газовая. Большой спрос обуславливается экономичностью и экологичностью твердотопливного котла. Ведь подобное устройство — это самый дешевый в эксплуатации прибор. При этом он сжигает возобновляемое топливо и отличается высокой энергоэффективностью.

На рынке предлагается внушительный выбор твердотопливных котлов. Экономия в этом вопросе не всегда оправдана — решив купить самую дешевую модель, нужно быть готовым к появлению сажи, копоти и смириться с необходимостью проведения частой чистки.

Единственный минус котлов на твердом топливе — это необходимость выделения места для хранения топлива, которого требуется для его работы совсем немало

Электрический генератор тепла

Оборудование, использующее в своей работе ток, — это единственное решение для тех регионов, где не проложены централизованные системы коммуникации. Чаще всего оно используется в качестве дополнительного варианта.

Сегодня производители предлагают широкий ассортимент электрокотлов. На рынке представлены модели мощностью от 6 до 30 кВт. Такой широкий спектр производительности позволяет заказать прибор для деревянного дома любых размеров.

Достоинства оборудования:

• небольшие габариты;
• безопасность эксплуатации;
• полная автономность;
• дешевизна;
• КПД, приближающийся к 100%.

Но учитывайте, что электроэнергия — это самый дорогой энергоноситель. Поэтому, даже несмотря на низкую стоимость агрегата, эксплуатация такой системы обойдется дорого.

Электрокотлы полностью безопасны для деревянного дома. Но чтобы избежать проблем, необходимо поставить счетчик и выбрать кабель с расчетом 8 ампер на 1 мм² его сечения

Правила расчета мощности

Чтобы определиться с оптимальной производительностью котла, совсем необязательно обращаться за помощью к специалисту. Для этого нужно лишь определить величину тепловых потерь. Зная это значение, его необходимо умножить на площадь дома и полученное число будет являться искомой мощностью.

Если постройка никоим образом не утеплена, то для обогрева одного метра квадратного потребуется от 130 до 200 Вт. Для зданий со старыми окнами и фасадом, который покрыт материалом, не пропускающим холод, оптимальным значением будет 90-120 Вт/м².

Что касается домов с хорошей теплоизоляцией чердачных и подвальных перекрытий, пластиковыми стеклопакетами, утепленными дверными проемами, правильно устроенным воздухообменом, то для их обогрева будет достаточно 50- 80 Вт/м².

Тонкости подбора радиаторов

Радиаторы — это одни из важнейших компонентов системы. Ведь они распространяют тепло по жилой площади. Поэтому к их выбору нужно отнестись со всей ответственностью, а не покупать первое попавшееся изделие.

Батареи делятся на категории в зависимости от конструкции и материала, из которого они изготовлены. Так как широкий ассортимент может загнать неподготовленного покупателя в тупик, перед походом в магазин необходимо разобраться с преимуществами и недостатками каждого типа.

Эстетичность алюминиевых конструкций

Такие изделия появились в Италии более 35 лет назад. С момента своего изобретения алюминиевые радиаторы отопления сразу же стали популярными и завоевали признание профессионалов.

Подбирая радиатор отопления, прежде всего следует ознакомиться с материалом секций. От него зависит теплопередача батареи, срок ее службы и вес

И это ничуть не удивительно, ведь эти конструкции отличаются легкостью, высокой теплоотдачей, а также привлекательным дизайном. Но они слабо устойчивы к коррозии и подвержены завоздушиванию.

Алюминиевые батареи могут быть литыми или полученными в результате экструзии. Первый вид представляет собой монолитную конструкцию, а второй — это заготовка, формируемая прессом, из которой в дальнейшем вырезаются готовые изделия.

Литые конструкции считаются более надежными и прочными. По остальным параметрам их аналог ничуть им не уступает.

Алюминиевые батареи имеют сравнительно небольшой вес. Благодаря этому их легко перевозить и подключать, с чем можно справиться самостоятельно

Панельные стальные радиаторы

Сталь — это отличный проводник тепла. Поэтому батареи, изготовленные из нее, считаются наиболее эффективными и рекомендуются к установке всеми специалистами. К тому же они представляют собой монолитную конструкцию, что значительно упрощает монтаж.

При условии использования стальных радиаторов в доме или на даче с автономной системой отопления недостатков у них нет. Если соблюсти все рекомендации, то срок эксплуатации может достигать 30 лет.

Батареи этого вида нередко дополняются теплообменниками. Но это никоим образом не отражается на внешнем виде конструкции

Старый добрый чугун

Впервые чугунные радиаторы стали использоваться более века назад. Но даже сегодня они не утратили своей актуальности и активно устанавливаются в системы обогрева.

Причина этого заключается в неприхотливости в уходе и просто огромном сроке службы — чугун верой и правдой прослужит порядка 50 лет. При этом он хорошо удерживает тепло. Изделия долго нагреваются, но после отключения отопления они в течение длительного времени будут обогревать комнату.

С учетом всех своих преимуществ чугунные приборы имеют всего один несущественный минус — это большой вес. Так, масса одной секции может достигать 6 кг, а вес всей батареи составлять 36 кг.

Даже по сравнению с биметаллическими и алюминиевыми изделиями чугунные конструкции являются неплохим и универсальным решением с массой преимуществ

Трубчатые радиаторы из стали

Трубчатые батареи, как правило, относят к продукции высшего ценового сегмента. Они полностью соответствуют всем стандартам качества и имеют ряд плюсов перед своими аналогами.

Прежде всего, такие конструкции без проблем переносят резкие перепады давления, а в случае отключения тепла батарея не будет завоздушиваться.

Также трубчатые радиаторы имеют гладкую поверхность как снаружи, так и внутри. Благодаря этому они отличаются привлекательным внешним видом, за счет чего гармонично впишутся в любой интерьер.

Трубчатые радиаторы из стали — это дорогое удовольствие. Но при этом служат они около четверти века, что полностью окупает затраты

Современные биметаллические конструкции

Такого рода батареи изготавливаются из сплава алюминия и стали. Эти металлы обладают совершенно различными характеристиками, а в результате их соединения получается материал с отличными эксплуатационными показателями.

Если говорить точнее, то эти радиаторы показывают высокую теплопроводную способность и легко переносят гидроудары. При условии качественной сборки биметаллические изделия служат порядка 50 лет. Но стоят они достаточно дорого.

Даже несмотря на высокую цену, лучше один раз потратиться и купить биметаллический радиатор от надежного поставщика. Благодаря длительной службе он полностью оправдает вложенные деньги

Встраиваемые напольные конвекторы

Этот нагревательный прибор представляет собой трубку из меди и алюминия, по которой движется тепловой носитель. Основное достоинство напольных конвекторов — это возможность встроить их прямо в пол.

В этом случае конструкция не занимает драгоценные жилые квадратные метры, но при этом хорошо прогревает постройку. Единственное, что выходит наружу, — это декоративная решетка или панель.

Если некорректно осуществить монтаж, то внутри комнаты могут образовываться сквозняки. К тому же нужно тщательно следить за чистотой нагревательного элемента — потоки воздуха хорошо переносят пыль.

Лучше выбирать напольный конвектор, выполненный из меди, стали или алюминия. В этом случае конструкция прослужит долго, а дом будет прогреваться практически моментально

Трубопровод системы отопления

Основная задача труб заключается в переносе теплового носителя от котла к радиаторам. Существует множество их видов — они делятся на категории в зависимости от материала.

Трубопроводы бывают:

• полимерные;
• стальные;
• медные.

Последняя разновидность отличается устойчивостью к высоким температурам и большому давлению. В настоящее время трубы из меди являются наиболее надежными и безопасными. Благодаря этому их можно спрятать в стену. Но стоят они достаточно дорого.

Сейчас отопительные трубопроводы чаще всего собирают из металлопластиковых или полипропиленовых изделий. Для них характерна простота монтажа и устойчивость к коррозии. Элементы соединяются друг с другом при помощи пайки. Их недостаток — это невысокое гидравлическое сопротивление.

Для монтажа стального трубопровода необходимо привлекать сварщика — самостоятельно справиться с работами будет проблематично. К тому же такие конструкции подвержены коррозии

Составление схемы отопления

Так как в качестве переносчика тепла преимущественно используется вода, то схемы, рассматриваемые далее, будут основываться на этом факторе. Суть такого рода системы обогрева деревянного дома заключается в том, что жидкость нагревается в котле и через трубы попадает в радиаторы, где она охлаждается. Далее вода снова возвращается к источнику тепла.

Монтаж однотрубной системы

Выбор схемы во многом зависит от того, используется система с гравитационной или принудительной перекачкой теплоносителя. К тому же при составлении проекта нужно учитывать количество контуров.

При организации однотрубной системы обогрева здания практически невозможно регулировать температуру. Она в любом случае будет разной. Чем дальше от котла, тем ниже температура

Преимущество создания одного контура отопления заключается в простоте монтажа. Если придерживаться схемы, то можно оперативно справиться с работой и не привлекать мастера.

Однотрубная система позволяет сэкономить сантехническую арматуру. А чтобы максимально выровнять температуру во всем контуре необходимо увеличить число секций радиаторов, которые подключены в конце. Для ускорения водного потока рекомендуется установить насос.

Выбирать однотрубную систему следует только в том случае, если есть возможность установки котла ниже уровня радиаторов. В противном случае вода не будет циркулировать по трубам

Тонкости организации двухтрубного отопления

Система с двумя контурами позволяет поддерживать во всех радиаторах одинаковую температуру, что благоприятно скажется на эффективности отопления. Недостатком такого решения является большой расход материалов.

Схема двухтрубной системы обогрева дома также подойдет для теплогенераторов, которые работают на твердом топливе. Единственное что нужно подкорректировать в таком случае — это материал трубопровода

При реализации двухтрубного проекта каждый радиатор необходимо снабжать запорными вентилями. Такие элементы позволят корректировать температуру в каждой комнате.

Если котел будет устанавливаться в подвальном помещении, то лучшим выбором является система с нижней разводкой (схема представлена ниже). Такое решение идеально подойдет для деревянных домов, где в качестве теплогенератора используется газовый котел.

Выводы и полезное видео по теме

Видео #1. Организация простой недорогой котельной:

Видео #2. Отопление деревянного дома площадью 120 м²:

Видео #3. Нюансы прокладки трубопровода:

Система обогрева — это сердце любого дома. Поэтому перед владельцем постройки стоит задача грамотно спроектировать и правильно установить такой важный элемент. Если приложить немного усилий и принять во внимание все советы, приведенные выше, то монтаж системы отопления не вызовет никаких трудностей при подключении и проблем при эксплуатации.

Расскажите о том, как сооружали отопительный контур в собственной деревянной дачке или в доме постоянного проживания. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Пишите, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в находящемся ниже блоке.

Из-за приличных размеров и веса отопительные агрегаты, сжигающие твердое топливо, выпускаются только в одном исполнении — напольном. Зато перед монтажом не нужно получать каких-либо разрешений, главное — соблюсти элементарные правила безопасности и удобства обслуживания. Этот вопрос мы и обсудим в данной публикации: рассмотрим, как правильно делается установка твердотопливного котла и подключение к водяной системе отопления частного дома.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

1. Выбор конкретного места в частном доме под размещение теплогенератора.
2. Подготовка помещения к установке.
3. Устройство приточно-вытяжной вентиляции.
4. Инсталляция отопительного агрегата и дымохода.
5. Подключение к системе отопления (обвязка) и проверочный запуск.

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.


3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).


5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

• предусмотреть основание и при необходимости отлить бетонный фундамент;
• пробить в стене отверстия для дымоходной трубы и вентиляции;
• стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.


2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

• обеспечить твердотопливному котлу нужное количество воздуха на горение;
• выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
• компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

1. Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
2. Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.


3. Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
4. Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
2. Установите проходной узел из оцинкованной стали в виде короба.
3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

• число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
• секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
• горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
• в нижней части установите ревизионный люк и сборник для конденсата;
• чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;


• стеновые кронштейны не должны совпадать со стыками секций дымохода;
• на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Для справки. Липкий налет тяжело счищается, вдобавок он заметно снижает КПД твердотопливной установки.

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Совет. Выполняя обвязку пеллетного котла, обратите внимание на присоединение блока управления и горелки. В изделиях европейских производителей встречается система автоматического пожаротушения, запитанная от водопроводной сети. Чтобы не наделать ошибок, перед монтажом пеллетного ТТ-котла стоит проконсультироваться с техническим специалистом данного бренда.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Заключение

С одной стороны, установка твердотопливного водогрейного котла – процедура довольно простая в исполнении, жестких требований к ней не выдвигается и разрешений от чиновников не требуется. С другой стороны, процесс хлопотный и трудоемкий, связанный с тысячей мелких нюансов. Впрочем, у домовладельца всегда есть выбор: выполнить все работы самостоятельно или отдать какую-то часть (например, обвязку) обученному персоналу специализированной фирмы.

Содержимое:Можно ли котел на газе поставить в деревянном доме</li>Требования к газовой котельной в доме из дерева</li></ol>Помимо требований Газнадзора, установка газового котла в деревянном доме, должна соответствовать правилам пожарной безопасности и действующим строительным нормам. Существуют ограничения, действующие исключительно на здания из дерева.

Можно ли котел на газе поставить в деревянном доме

Существующие СНиП, разрешают обустройство газовой котельной в частном деревянном доме. Исключение составляют многоквартирные постройки старого образца.Требования к помещению для установки газового котла в деревянном доме, включают в себя следующее:

• Запрещается размещение отопительного оборудования в жилых комнатах. Не допускается установка в кухне-гостиной, условно запрещен монтаж в ванной комнате и туалете.

Перед вводом в эксплуатацию, проводится проверка работоспособности системы отопления, а также наличия всех необходимых узлов безопасности. Инспектор Газнадзора убедится, что соблюдены требования, касающиеся установки котельного оборудования.Отдельно проводится аудит на наличие всех документов, необходимых для ввода котла в эксплуатацию. Минимальный пакет документов включает в себя:

1. Результаты исследований электролаборатории, проверяющей параметры установленного заземления.

Полный список документов согласовывают в местном управлении Газового хозяйства.

Требования к газовой котельной в доме из дерева

Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной

Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:

• Обязательно наличие естественного освещения, а также форточки для проветривания.

Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления

В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:

• Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.
• Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.

Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева

Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:

• Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода.Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.
• При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.

Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

Как повесить котел отопления на газе в доме из дерева

Технические условия монтажа газового котла в каркасном или рубленном доме, существенно отличаются.В первом случае, речь идет о пустотелом материале, поэтому, для фиксации используются специальные крепежные шины. При большом весе котельного оборудования, газовый котел в каркасном доме, рекомендуется устанавливать на сквозные шпильки, фиксирующиеся снаружи здания.Навеска котла в каркасном доме, существенно увеличивает нагрузку на стену. Существуют ограничения по весу оборудования. Если планируется установка модели с встроенной буферной емкостью, предпочтение стоит отдать котлам в напольном исполнении.Методы крепления котла на деревянную стену бревенчатого или брусового дома, отличаются простотой фиксации. Для монтажа применяют специальные болты по дереву, обеспечивающие надежное крепление.При монтаже навесного оборудования, потребуется соблюдать нормы ППБ и выдерживать минимальные расстояния до дверных и оконных проемов.

Какую подложку использовать на деревянную стену

Если котельная облицована деревом, предусматривают защиту от возгорания. Подложка на деревянную стену под газовый котел, выполняется несколькими способами:Монтаж навесного котла в деревянном доме без предварительного изготовления защитного слоя – запрещен!

Расстояния от котла до потолка, окон и дверей

При планировке дома, учитывают будущее расположение котельной и продумывают точное место установки с учетом минимальных требований, относительно расстояний до потолка, оконного и дверного проема. Котел размещают с учетом следующих требований:Если все требования соблюдены, газовая котельная в деревянном доме, будет отличаться высокой безопасностью. После обследования, инспектор Газнадзора выдаст все необходимые документы и заполнит акт о вводе отопительного оборудования в эксплуатацию.Используемые источники:

• https://drevogid.com/stroitelstvo/dom/kommunikatsii/ustanovka-kotla.html
• https://sovet-ingenera.com/otoplenie/razvodka-o/otoplenie-v-derevyannom-dome.html
• https://otivent.com/montazh-tverdotoplivnogo-kotla
• https://avtonomnoeteplo.ru/otopitelnye_kotly/390-kak-pravilno-ustanovit-gazovyy-kotel-v-dome.html
