Отопительный котел на отработке — что это?

Эксплуатационные расходы отопительных котлов на отработанном масле являются одними из самых низких, часто даже ниже стоимости газа. Дешевым является и процесс монтажа отопительного оборудования, а котлы, работающие на отработке, отличаются сравнимой с газовыми или дизельными аналогами надежностью.

Однако они все же не обрели широкую популярность в виду высокой исходной стоимости (обычно от 100 тыс. рублей), необходимости в постоянном ежесуточном уходе, менее функциональной автоматики и органов управления (за исключением крайне дорогостоящих моделей). Тем не менее, при понимании всех преимуществ и недостатков масляных котлов, выбор вполне может быть оправдан.

Что собой представляют котлы на отработанном масле

Для чего нужны и как применяются

Основными причинами выбора котлов с горелкой, работающей на отработанном масле, являются:

• в месте проживания временно отсутствует или не предвидится газовая магистраль;
• финансовая выгода, т.к. стоимость отработки является одной из самых низких среди вариантов топлива;
• свободный доступ к большим объемам отработки или возможность ее покупки за символическую цену (места наибольшего распространения – СТО и автомастерские, с/х предприятия, любого вида автопарки, заводы, ЖД депо);
• большая отапливаемая площадь, от 600-800 м².

Разрешение на монтаж отопительного оборудования не требуется, что еще сильнее упрощает процесс установки. Хранить топливо можно как внутри дома (в котельной), так и снаружи: на отопительный сезон, для среднестатистического дома площадью 100-150 м², достаточно 1,5-2,3 тонны топлива.

Устройство и принцип работы

Котлы с водяным отопительным контуром, работающие на отработанном масле – это исключительно напольные одноконтурные модели. Двухконтурных котлоагрегатов на сегодняшний день попросту не существует, как и энергонезависимых: генерируемого теплопарой напряжения не достаточно для работы турбонаддува, топливного насоса и автоматики.

Принцип работы котлов на отработке несколько отличается от дизельных или газовых аналогов в виду того, что топливо перед сжиганием необходимо предварительно разогреть до высоких температур. Для этого котлы оснащены двумя камерами: предварительного разогрева, которая обычно находится под внешней частью горелки, делая ее еще более габаритной, и камера сгорания – характерная всем котлам камера, где происходит сжигание топлива и аккумуляция теплообменником выделяемого при этом тепла.

Рассмотрим принцип работы котла на отработанном масле поэтапно:

1. Из внешнего бака для хранения топлива с помощью топливного насоса (в зависимости от модели, идет в комплекте) масло подается в камеру предварительного нагрева, поплавок регулирует его объем.
2. Нагревательный элемент (как правило ТЭН) разогревает масло до необходимой рабочей температуры (обычно 70-110°C, зависит от модели котла и горелки).
3. При достижении рабочей температуры, через форсунку топливо подается в камеру сгорания, где смешивается с первичным воздухом у подпорной шайбы. Для более эффективного сжигания и усиления потока тепла внутри камеры сгорания, подача смеси дополнительно усиливается работой турбонаддува.
4. Стенки камеры сгорания – это теплообменник, внутри которого находится теплоноситель.
5. Соответственно, теплообменника нагревается при сжигании топлива и передает тепло теплоносителю, который естественным или принудительным (с помощью циркуляционного насоса) образом циркулирует по системе отопления.

Существуют и вертикальные капельные модели с несколько другим устройством и принципом работы, например, отечественные EcoBoil и Ставпечь КДО:

1. Из внешнего бака для хранения топлива масло подается на раскаленную чашу внутри камеры сгорания.
2. При попадании на чашу, оно сразу же испаряется.
3. В камеру сгорания нагнетается воздух, воздушно-масляная смесь сгорает без следа.
4. Стенки камеры сгорания – это водяная рубашка, которая нагревается и передает тепло теплоносителю.

Сгорание воздушно-масляной смеси должно происходить при определенной производителем температуре (обычно это 600°C), при отклонениях даже на +-50°C сгорание будет не полным, что приведет к образованию токсических веществ, усиленному загрязнению камеры сгорания и других элементов котла. Именно поэтому пуско-наладку нового котла желательно доверить сертифицированному специалисту. Также многие производители не распространяют гарантию на котел, если в его паспорте не будет соответствующего штампа, поставленного специалистом по завершению пуско-наладочных работ.

Рассматривая стандартные и вертикальные модели, мы рекомендуем выбрать первые, их КПД обычно выше, а сажеобразование и загрязнение происходит на порядок медленнее. Рекомендуемая частота очистки моделей со стандартной конструкцией в среднем 1,5-2 недели, в то время как сажу и прочие продукты сгорания в вертикальных или самодельных моделях необходимо очищать ежесуточно (процесс занимает около 5 минут).

Расход топлива

В качестве топлива могут быть использованы моторные, гидравлические или трансмиссионные масла. Использовать растительные масла, мазут, термальные или диатермические масла (предназначенные для использования в качестве теплоносителя) строго не рекомендуется (за исключением некоторых моделей).

Удельная теплота сгорания 1 литра отработанного масла – 11-11,3 кВт, в зависимости от производителя и качества состава. Это значит, что для получения 11 кВт тепла, необходим 1 литр топлива. Но даже современные котлоагрегаты не совершенны, КПД, котлов на отработке в среднем составляет 85-90%, т.е. около 10-15% полученного тепла не передается теплоносителю.

Итого, рассчитать расход топлива котлом, работающим на отработанном масле довольно просто: Мощность котла, кВт / 10.

Например, беспрерывно работая на полной мощности 30 кВт котел будет расходовать 3 л/час. Многие производители указывают параметры расхода в паспорте оборудования. Важно понимать, что эти показатели даны для беспрерывной работы на полной мощности, что бывает довольно редко. Обычно котлы работают не более 1/3 времени суток, поэтому указанные расчеты можно смело снижать в 2-3 раза.

На практике котлы на отработке при отоплении среднестатистического дома площадью 100-120 м² потребляют 5-8 литров масла, в зависимости от степени утепления дома. Средняя стоимость отработанного масла на 2019 год порядка 8-15 руб. за литр.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Отзывы о бытовых котлах на отработке с водяным контуром: преимущества и недостатки

Преимущества	Недостатки
Доступность и символическая стоимость топлива	Высокая изначальная стоимость котлов – практически все модели стоят более 100 тыс. руб.
Простота и надежность – срок беспроблемной службы котлов на отработке сравним с газовыми или дизельными аналогами, но, разумеется, зависит от производителя	Необходимость в отдельном помещении под котельную
Экологичность – при правильной работе котла, топливо полностью сжигается, выделяя только безвредные азот и углекислый газ	Необходимость в качественной вентиляции
Простота монтажа и подключения – для установки котла не требуется оформлять разрешение, организовывать большие площади для хранения топлива не обязательно	Высокая шумность работы, однако, согласно отзывам владельцев котел не слышно даже через относительно тонкие стены котельной
Автономность – классические модели не требуют вмешательства человека и могут работать месяцами (за исключением необходимости в регулярной очистке)	Необходимость в регулярной очистке (каждые 24 час) более бюджетных вертикальных моделей
В среднем более низкий (на 3-7%) КПД, чем у газовых или дизельных аналогов (однако  это едва ощутимый недостаток в виду дешевизны топлива)
Отсутствие двухконтурных и настенных моделей
Автоматика недорогих моделей имеет довольно ограниченный функционал

Как выбрать котел на отработанном масле для отопления частного дома

Материал теплообменника

В котлах на отработанном масле используются два типа теплообменников:

• стальной – наиболее распространенный и недорогой в производстве, но изнутри сильно подвержен коррозии. Даже не смотря на обработку различными антикоррозийными составами, редко служит более 20 лет. Однако стальной теплообменник более легкий, устойчивый к перепадам температур и механическим ударам.
• чугунный – тяжелый и долговечный теплообменник. Чугун практически не поддается коррозии и служит не менее 30 лет. Однако он уязвим к механическим повреждениям и перепадам температур, а стоимость его производства позволяет использовать чугунный теплообменник лишь на самых дорогих моделях котлов.

Типы газовых горелок по регуляции пламени

Как и в газовых аналогах, горелка может быть:

• одноступенчатая – работающая в режиме вкл/выкл, т.е. не имеющая регулировки мощности;
• двухступенчатая – горелка, работающая на 50 или 100% мощности, что позволяет добиться большей экономичности, снизить нагрузку и увеличить срок службы;
• модулируемая – крайне редкое явления при работе с отработанным маслом, но и наиболее эффективное. Мощность горелки регулируется в диапазоне 10-100% (точный диапазон зависит от модели), что позволяет обеспечить непрерывное горение на минимальной мощности – наиболее оптимальный режим работы котла.

КПД

Коэффициент полезного действия (КПД) – это отношение объема потребляемого топлива к объему выделенной и аккумулированной теплоносителем тепловой энергии, простыми словами – эффективность котла. В среднем КПД котлов на отработке находится в пределах 85-90%, в зависимости от модели.

В отличие от газовых аналогов, где стоимость топлива в разы дороже, обращать внимание на КПД котлоагрегатов на отработке лучше определившись с остальными перечисленными критериями выбора.

Минимально необходимая мощность

Для стандартного среднестатистического дома без утепления, с кладкой в 2 кирпича и высотой потолков 2,7 м принцип расчета минимально необходимой мощности котла прост: 1 кВт на каждые 10 м² отапливаемой площади. Также мы рекомендуем закладывать запас мощности в 15-20%.

Например, для дома в климатической зоне Подмосковья площадью 200 м² минимально необходимая мощность котла – 200/10 * 1 * 1,15 = 23 кВт.

Такого метода достаточно в более, чем 95% случаев. Если же дом находится в крайней северной или крайней южной точках страны, имеет высокие потолки или большую площадь остекления, учитываются корректирующие коэффициенты, с которыми мощность показатель может быть выше или ниже на 10-50%.

Как точно рассчитать необходимую мощность котлаИндивидуальный расчет, формула и корректирующие коэффициенты

Дополнительные критерии

Определившись с основными критериями выбора, стоит обратить на другие показатели, влияющие на комфорт эксплуатации котла:

• наличие звукоизоляции – слой звукоизоляции является редким явлением на котлах, сжигающих отработку в виду и так довольно шумной работы и установки их в отдельных помещениях. Однако некоторые модели способны издавать шум до 70 дБ, а производители далеко не всегда заботятся о звукоизоляции.
• функционал автоматики – помимо различных режимов работы и тонких настроек, просто необходимым для современного дорогостоящего котла отопления является наличие комнатного термостата, позволяющего регулировать работу котла в зависимости от температуры в помещении, что более правильно и экономично. Кроме того даже самые простые термостаты имеют множество настроек и возможность программирования работы котла на ближайшие сутки или недели, что позволяет существенно экономить топливо, например, запрограммировав на рабочее время (когда никого нет дома) снижение температуры до 15°C.
• безопасность – также важными для современного котла и безопасности системы отопления являются наличие защиты от перегрева, защиты от остановки циркуляционного насоса, режима предотвращения замерзания.

Лучшие известные производители и модели: характеристики и цены

DanVex B-30

Один из лучших котлов на отработке для отопления частного дома финского производства. Помимо версии мощностью 35,6 кВт, существуют и другие версии теплопроизводительностью 60-220 кВт. Отличается высокой надежностью, продуманной системой для упрощения обслуживания и очистки (например, увеличенный диаметр топки и дымогарных труб, вертикальный дымоход, благодаря чему сажа сыпится в зольник, открывающаяся вместе с горелкой дверца, благодаря чему доступ в камеру сгорания осуществляется по нажатию ручки).

Также котел известен компактными размерами, функциональной автоматикой с возможностью подключения GSM-модуля и одним из наиболее высоких для данного вида котлов КПД – 88%. Расход топлива при максимальной нагрузке 3,3 л/ч. Модель имеет все необходимые защитные функции и режимы, возможность подключения комнатного термостата и внешних датчиков температуры.

Единственными известными недостатками являются шумная работа, отсутствие в комплектации топливного насоса, большой вес (157 кг) и неоправданно высокая цена. Страна-производитель: Финляндия.

Стоимость: 250 000-275 000 руб.

NORTEC B70 (WB 40)

Модель российского производителя мощностью 40 кВт. По устройству и принципу работы не отличается от вышеупомянутого финского аналога, оснащен все таким же теплообменником из жаропрочной стали, менее удобен в обслуживании, уступает по качеству материалов и сборки, имеет большие габариты и менее функциональные органы управления.

Однако также имеет и существенные преимущества в виде гораздо более низкой стоимости, полноценного топливного узла (насос, фильтры, бак), идущего в комплекте с котлом, возможности работы на большом количестве видов топлива (мазут, сырая нефть, печное топливо).

Стоимость: 146-175 тыс. руб.

EcoBoil-18

Вертикальная модель капельного типа российского производства мощностью 15 кВт. Отличительным чертами модели являются крайне бюджетная стоимость, компактные размеры, надежность и наличие маслонасоса в комплекте. Помимо отработки, способен сжигать керосин. Модель оснащена одним из лучших в сегменте капельных масляных котлов блоком автоматического управления, но стандартным моделям, распыляющим топливо, автоматика все же уступает.

Также известными недостатками являются необходимость в ежесуточной очистке и отечественное качество сборки. Согласно практике монтажа и отзывам владельцев, во всех случаях модель беспроблемно работает уже на протяжении более 7 лет.

Стоимость: 36 800-39 900 рублей.

Ставпечь КДО-2

Еще одна отечественная модель капельного типа мощностью 28 кВт. Котел имеет ту же конструкцию и принцип работы, что и EcoBoil, однако имеет более высокую стоимость при менее функциональной автоматике. Преимуществом является съемная пиролизная чаша (в которой испаряется масло), это облегчает ее очистку, а в случае прогорания ее легко можно заменить.

Стоимость: 44 500-50 000 руб.

Цены: итоговая таблица

Модель	Цена, руб.
DanVex B-30	250 000-275 000
NORTEC B70 (WB 40)	146 000-175 000
EcoBoil-18	36 800-39 900
Ставпечь КДО-2	44 500-50 000

Регулярное техническое обслуживание

Отработанное масло, в отличие от дизеля или газа, – грязное топливо, даже не смотря на наличие фильтров. Поэтому сажеобразование и загрязнение основных рабочих элементов котла на порядок выше. Отсутствие регулярной чистки приводит не только к существенному снижению КПД, но и к более серьезным неполадкам.

Итак, котлы на отработанном масле нуждаются в очистке:

1. Внутренних стенок теплообменника (каждые 1-3 месяца). После выключения и полного остывания котла (примерно спустя 1 час), с помощью металлического ёршика, скребка, металлической щетки или любого удобного инструмента необходимо хорошо очистить поверхность. Также очищаем зольный ящик.


2. Горелки (каждые 1-2 месяца). Этот пункт применим к стандартным котлам, где для распыления топлива используется форсунка, именно ее и нужно очистить. Сделать это можно металлической щеткой, тканью или наждачкой-нулевкой, в зависимости от степени загрязнения. Если отверстие форсунки забито, необходимо прочистить его проволокой и хорошо продуть. Будьте аккуратны и не допускайте механических повреждений форсунки или изменения заводского диаметра ее отверстия. Также желательно очистить трубки подачи воздуха и масла.
3. Чаши (каждые 24-48 часов). Этот пункт применим к вертикальным капельным котлам. Выключаем котел, дожидаемся пока догорит топливо, после чего сработает датчик пламени и котел остановится. Скребком и металлической щеткой очищаем чашу, выгребаем золу из зольного ящика. Процесс чистки занимает до 5 минут. По завершению переводим котел в стандартный рабочий режим.

При высокой пыльности помещения, хотя бы раз в сезон необходимо очищать и вентиляторы турбин. Подробные индивидуальные алгоритмы и требования к регулярности всегда описаны в инструкции по эксплуатации котла.

Котлы на жидком топливе не диковинка — просто мы, испорченные цивилизацией, слегка подзабыли, что нагреть воду в здании может не только газ, но и все, что может гореть. Отсюда и названия котлов: газовый, твердотопливный, на жидком топливе. Последний имеет несколько разновидностей: бензиновый, керосиновый, на солярке, мазуте, на отработанном масле. У каждого из приведенных котлов свои плюсы/минусы, но топливо «нетрадиционной ориентации», известное как отработка масла, — представляет интерес особый. Почему?

Да потому что это и не топливо в чистом виде, а отходы от работы оборудования. Утилизация этих отходов большая проблема для многих предприятий, а ее решение через использование — как раз кстати. Следует отметить специфичную особенность этих котлов — из-за высокой калорийности топлива, нижний предел мощности 35 кВт.

Кому нужен котел на отработке?

Котел на отработке оправдан там, где есть достаточные объемы отработки «собственного изготовления» — автопредприятия, СТО, автогаражи, ремонтные предприятия тяжелой техники. Для них это не только утилизация отходов, но и дешевое тепло для собственных нужд. Не останутся внакладе от применения котлов на отработке тепличные хозяйства. Теперь им не нужны газоподводящие магистрали, меньше риск при перерывах в поставках газа. Небольшие предприятия, фермерские хозяйства, животноводческие комплексы могут легко решить вопрос отопления при помощи котлов на отработке. И, конечно же, котел на отработке — это отличное решение для  отопления загородного дома или дачи, т. к. собственную микро ТЭЦ можно устроить в любом удаленном от газовых магистралей месте.

Как устроен котел на отработке

Котлы на отработке отличаются от газовых тем, что им необходимо иметь склад топлива в непосредственной близости от котла. Обычно это бочка, цистерна или бак. Безопасным считается расстояние склада от котла не менее 20 м, но при этом приходится решать вопрос перекачки топлива. Эта проблема напрягает зимой, когда вязкость масла растет.

Обычный набор узлов для котла на отработке содержит:

• корпус котла;
• горелку;
• термостат;
• масляный насос, дозирующий топливо;
• клапан запорный;
• фильтры для топлива;
• регулятор тяги;
• циркуляционный насос;
• дымоход (часто поставляется отдельно или под заказ).

Горелки

Горелка для котла на отработке достаточно сложное устройство. Это самостоятельный рабочий узел, который у промышленных котлов имеет стандартизированное посадочное место, что позволяет устанавливать разные горелки, <nobr>в т. ч.</nobr> и для разного топлива. Основная сложность для работы горелки связана с вязкостью топлива, особенно при меняющейся температуре лето-осень-зима. Устраняется эта проблема легко — отработку нагревают встроенным в горелку нагревателем до оптимальной для впрыска температуры — 71 град. Если больше — непозволительно увеличиваются испарения, меньше — снижается КПД за счет ухудшения сгорания топлива. Система подогрева топлива и воздуха перед впрыском управляется не очень сложным узлом автоматики.

Эффективность сгорания топлива тем выше, чем более «парообразным» выглядит струя топлива, которая закачивается с помощью форсунки в камеру сгорания горелки. Для работы форсунки, фактически распылителя, применяют сжатый воздух, для которого также есть свои «рамки»: его давление, например в горелке AL-10V, при расходе около 100 л в минуту должно быть около 2 бар. У потребителя есть выбор — применить цеховую магистраль сжатого воздуха или пользоваться собственным встроенным в горелку компрессором. Побеждает вариант с меньшей ценой или большей надежностью — что кому ближе по душе. Камера сгорания горелки у котла имеет вид своеобразной «сковородки», в которую впрыскивается топливовоздушная смесь для поддержания процесса горения.

Горелки ведущих производителей имеют большие отличия. Это касается и конструкции самой горелки, и и ее возможным применением — каждый вид жидкого топлива, по причине своих физико-химических отличий, требует установки своей «личной». Тем не менее, лучшие образцы, например, горелка Clean Burn по замыслу разработчиков «всеядная». Вот перечень видов топлива, которые ей под силу:

• дизельное топливо;
• отработка моторных и других масел;
• животные жиры;
• масло рапсовое.

Теплообменник

Над «сковородкой» располагается теплообменник, который имеет множество разных конструкций. Его принцип работы состоит в том, что некий набор трубок заполняет теплоноситель, вода, и пламя горелок ее нагревает через тонкие стенки трубок. Нагретая вода поступает на выход котла и либо подается в закрытый отопительный контур «котел-отопительные батареи-котел», либо (при добавке бойлера) используется еще и для бани, технологических нужд <nobr>и т. д.</nobr>

Дымоход

Дымоход для котла на жидком топливе — особо важный узел, т. к. углеводное топливо имеет способность к образованию дыма и копоти. При правильном расчете котла и эксплуатации без нарушений технологического регламента чистку можно выполнять раз в 2−3 недели, а то и реже. Особенностью дымоходов котлов на отработке является высокая температура уходящих газов и наличие химически активного конденсата. По этой причине конструктивно дымоход выполняют из стальной трубы, которая устанавливается в «штатный» кирпичный или бетонный канал.

Дымоход может быть одностенный в открытых системах и двухстенный в закрытых. Открытыми считают такие отопительные системы, которые для сжигания топлива используют кислород из помещения. Понятно, что они обязательно должны иметь приточную вентиляцию. Конструкция двухстенных дымоходов из двух коробов, вставленных коаксиально, применяется в закрытых системах. По внутреннему дымоходу выходят продукты сгорания, а по наружному — всасывается наружный воздух. Для улучшения тяги иногда целесообразно установить вентилятор. Такие котлы называют турбинированными.

Расчет расхода топлива

Жидкое топливо для котлов обычно запасают на весь сезон, чтоб не случился коллапс в неподходящее время. Обычно принимается, что мощность котла для обогрева жилья равна 10% числа, которое выражает площадь обогрева. Для примера, площадь в 300 м кв. требует котел мощностью 30 кВт. Расход топлива определяют как 0,1 от мощности, <nobr>т. е.</nobr> 3 л/час. Это расход для полной мощности, а котел не работает 100% времени весь сезон. Здесь вполне резонно ввести коэффициент на уровне 0,6, <nobr>т. е.</nobr> расход составит 1,8 л/час. За сезон, 5 месяцев, наработка котла составит 150×24= 3600 час., что составит 6480 л за сезон. Если учесть, что отработка является отходами производства и стоимость ее невелика, то такие расходы вполне оправданы.

«За» и «против»

Любой выбор оборудования опирается на анализе его достоинств и недостатков. Для котлов на отработке выделяют факторы «За»:

• высокая автономность всей системы «топливо-котел-потребитель»;
• высокая эффетивность горелки — 95%;
• большой диапазон применения, благодаря автономности.

«Против»:

• проблемы с хранением топлива: емкость, перекачка до котла, обеспечение условий безопасности;
• образование сажи при сгорании топлива представляет дополнительные работу по уходу;
• шумность.

Конечно, перечень «за» и «против» можно пополнить, но это не изменит общую картину. Выбирая котел нужно учесть и местные особенности эксплуатации, а консультации по выбору вам охотно окажут менеджеры и торговые представители поставщиков.

В последнее время на рынке увеличилось предложение котлов, предназначенных для работы на отработанном масле, которое является недорогом высококалорийным топливом.

Причём в качестве такового может использоваться практически масло любого типа:

• трансмиссионное;
• гидравлическое;
• трансформаторное;
• имеющее растительное происхождение.

Наиболее эффективно использовать котел отопления на отработанном масле для отопления и горячего водоснабжения, можно на объектах, на которых в процессе основной деятельности скапливаются большие объёмы отработанных масел: автосервисы, гаражи, промышленные объекты.

Установленные здесь печи отопления на отработанном масле позволяют использовать их вдвое эффективнее:

• топливо не приходится закупать и завозить;
• отработку не приходится вывозить и оплачивать её утилизацию.

От марки выбранного вами котла во многом будет зависеть стоимость выполнения монтажных работ и величина эксплуатационных расходов на отопление дома отработанным маслом в будущем. При более высокой стоимости котлов, предназначенных для использования в качестве топлива отработанных масел, средние эксплуатационные расходы за весь период эксплуатации делают их более привлекательными.

Преимущества и недостатки способа отопления частного дома отработанным маслом

Система отопления на отработанном масле своими руками, конструктивно практически ничем не отличается от СО, в которых устанавливаются котлы на иных видах топлива. Главное отличие в конструкции самого котла, принцип работы которого заключается в следующем.

В испарительную камеру, которую имеет любой котёл отопления на отработанном масле, функционирующий на отработке, маслонасосом подаётся масло б/у, которое испаряется на дне данной камеры. Пары масла перемешиваются с воздухом и сжигаются в топливнике.

Выделяемое при этом тепло нагревает водяную рубашку, по которой движется теплоноситель, с внешней стороны. Изнутри рубашка прогревается теплообменником, в который подаются газы из топки. Проходя через него, газы полностью остывают и выводятся в дымоход.

Отопление отработанным маслом рекомендуется проводить после его предварительной очистки от имеющихся примесей, что позволяет дожигать его более эффективно.

Бесспорными достоинствами, которыми обладает отопление дома отработкой, являются:

1. Его привлекательная цена. Отработанное масло, являющееся топливом для подобных котлов, дёшево и вполне доступно для приобретения. А котлы несложно изготовить самостоятельно, причём обеспечив им, при этом, высокие эксплуатационные характеристики.
2. Высокая экологичность варианта. Собственно утилизация (а именно этим, по сути, и является процесс сжигания отработки) веществ, являющихся загрязнителями внешней среды, сама по себе уже является эффективной мерой защиты экологии и сохранности природных ресурсов. Масло сгорает в таких котлах практически на 100%, что исключает возникновение копоти и чёрного дыма и каких-либо токсичных отходов.
3. Котлы выполняются как закрытые системы, поэтому продукты сгорания в помещение, в котором расположен котёл, не попадают.
4. В качестве топлива могут использоваться любые марки и типы масла, а также их смеси в любых пропорциях.
5. Котлы имеют компактную конструкцию. Они обеспечивают возможность быстрого обогрева помещения и поддержку температуры в заданных диапазонах.
6. Высокий комфорт. Полное отсутствие неприятных запахов и посторонних звуков, присущих, например, процессу работы котлов на солярке.

Система отопления указанного типа просто монтируется и легко эксплуатируется. Простая элементная база и возможность высокой автоматизации – вот отличительные показатели данной СО.

Распространенные модели агрегатов, работающих на отработанном масле

Несмотря на то, что отопление дома на отработке своими руками, включая котёл для работы на использованном масле, изготовить несложно, потребители предпочитают использовать котлы заводского производства.

В первую очередь это объясняется тем, что пожары. Возникшие при использовании самодельных котлов, страховыми компаниями к страховым случаям не относятся и страховки, соответственно, не выплачиваются.

Котлы на отработке марки «Яик»

В настоящее время на нашем рынке котёл отопления на отработке широко представлен продукцией российских производителей. В частности, выпускаемой на базе котлов марки «Яик».

Они проходят незначительную доработку, оснащаются специальной горелкой и могут использоваться после этого для работы на отработанном масле. Горелка с термостатом позволяет котлам после того, как выгорает твёрдое топливо, в автоматическом режиме переходить на сжигание отработки. В качестве базовой модели подобным доработкам подвергается марка КС-ТГЖ.

Отопление дома на отработке своими руками чаще всего выполняется с использованием именно этого изделия.

В зависимости от типа горелки и версии базового котла тепловая мощность на выходе при сжигании отработки может составлять от 16 до 50 кВт/час, а расход топлива – (1,6 – 5,0) литров в час.

Агрегаты производства «OLB»

Южнокорейская продукция занимает весьма широкую часть сегмента рынка котлов, рассчитанных на работу с отработкой.

В качестве базовой линейки котлов, которые позволяют обустроить в доме отопление на отработанном масле своими руками, рассматриваются котлы модельного ряда «OLB». В торговых сетях они предлагаются в следующей комплектации:

• Собственно котёл OLB-250/350F-R различных тепловых мощностей (29.0 – 35.0)кВт;
• Горелка универсальная – AL-4T, либо AL-10V (кроме отработанных масел работает на всех иных типах жидкого топлива, кроме мазута);
• Комплект автоматики;
• Топливный насос, оснащённый плавающим топливозаборником;
• Компрессор воздушный.

Модели котлов «ACV»

Бельгия также достаточно давно и успешно предлагает потребителям отопительные котлы различных типов. Чаще всего встречается продукция компании ACV. Линейка указанных котлов рассчитана на мощности 16,6-51 кВт.

Чисто котлами, используемыми для монтажа отопления дома отработанным маслом своими руками, являются котлы N1, N2, N3 серии Nmini. Они рассчитаны на максимальные температуры прогрева до +90 градусов, max рабочее давление до 3 бар и адаптированы под российские параметры энергоснабжения (230 В/50Гц).

Устройства марки «REX»

Линейка современных котлов, применяемых для создания системы отопления на отработке своими руками, будет неполной, если не упомянуть итальянские котлы REX.

Это стальные двухходовые водогрейные котлы мощностью 70 – 1300 кВт. Максимальное рабочее давление в указанных котлах составляет 6 бар. А прогрев воды может осуществляться до + 110 градусов.

Когда нет возможности подключить свой дом к централизованной газопроводной магистрали, приходится искать альтернативные способы отопления. Конечно, можно сразу остановить свой выбор на электрическом котле, но это дорого. Стоимость электричества при отоплении подобным способом способна пробить брешь даже в самом стабильном бюджете. Но существуют и другие варианты, не такие элементарные в плане управления, но очень эффективные.

Так, например, котёл на отработке является одним их самых выгодных вариантов создания в доме комфортных температурных условий. И хоть такие тепловые блоки не так распространены в регионах нашей страны, но все же некоторые отдают свое предпочтение именно этому способу обогрева. Не будет лишним, если мы введем вас в курс по этому вопросу.

Немного общей информации

Несмотря на то, что газ в настоящее время является наиболее выгодным энергетическим ресурсом, цены на него постепенно увеличиваются, равно, как и дорожают другие альтернативные источники тепла: электричество, уголь, дрова. Именно по этой причине многие люди постоянно пребывают в активном поиске альтернативных недорогих вариантов устройства отопительных систем в доме.

В настоящее время люди все чаще отдают свое предпочтение отоплению на отработанном масле, хотя используют его для обогрева подсобных помещений и гаражей. Такая популярность обуславливается тем, что стоимость оборудования подобного типа практически ничем не отличается от газового отопительного аппарата, но вместе с тем на обслуживание котла, работающего на отработке, уходит гораздо меньше денег.

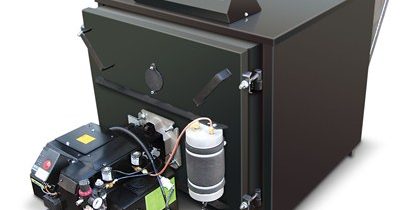

Котел со встроенной горелкой

Купить котел, который функционирует на отработанном масле, несложно. Любые специализированные магазины занимаются реализацией подобных товаров. И даже если его нет в наличии, то в любом случае его можно купить под заказ. Более того, можно собрать котёл, работающий на отработанном масле своими руками. Его конструкция достаточно проста, поэтому даже неопытный человек по подробной инструкции сможет собственноручно собрать такой агрегат. Однако, котел на отработке, выполненный своими руками, крайне нежелательно эксплуатировать в качестве основного теплового оборудования для обогрева частного жилого дома. В этом случае лучше отдать предпочтение жидкотопливным котлам, которые также могут функционировать на отработанном масле, но при этом являются профессиональным и абсолютно безопасным оборудованием.

Котел на отработке для отопления дома должен быть заводского производства с автоматической системой управления.

Принцип работы

Схема работы оборудования

В большинстве своем котлы на отработке являются пиролизными, когда сгорает не само топливо, но газовоздушная смесь, выделяющаяся при нагревании отработанного масла.

В зависимости от способа подачи масла выделяют две основных разновидности котлов – самотеком (по принципу сообщающихся сосудов) либо путем принудительного нагнетания маслонасосом и капельная подача топлива на раскаленную чашу.

В целом такое оборудование не источают неприятных запахов в силу того, что весь объема топлива сгорает, выделяя при этом большое количество углекислого газа. По факту, отработка – это уже отходы, в силу этого отопительное оборудование и его монтаж буквально в течение года-двух окупается в полной мере.

С этой статьей читают: Котёл на отработанном масле с водяным контуром своими руками

Плюсы и минусы

Если говорить о преимуществах такого функционального оборудования, то к ним можно отнести:

• низкая стоимость оборудования, а при самостоятельной сборке выйдет совсем дешево;
• доступность топливных ресурсов – кто-то предпочитает покупать отработку со складов, а кому-то она вообще достается бесплатно;
• высокая эффективность;
• многофункциональность;
• простота при монтаже и во время эксплуатации.

А вот что касается недостатков, то для обеспечения эффективной работы отопительного блока потребуется выбирать качественное отработанное масло без вредных примесей.

ВИДЕО: Обзор котла на отработанном масле огонь

Типы нагревателей на отработке

Котлы отопления на отработанном масле разделяются на три типа:

• водонагревательные;
• отопительные;
• бытовые.

Водонагревательный масляный котел

Как понятно из названия, такие приборы – это не что иное, как альтернатива современным бойлерам.

И схема функционирования таких аппаратов платформенная: устройство прогревает плоскую поверхность, на которой располагается бак, наполненный водой. Выход емкости оборудован небольшой насосной установкой, она необходима для регулировки давления системы. Сразу же хотелось сказать, что изменить температуру воды крайне сложно, поэтому придется разбавлять ее холодной.

Как правило, в отопительных узлах подобного плана применяют резервуары объемом не более 140 литров. Прогрев воды осуществляется приблизительно за два часа, что в несколько раз быстрее работы современно электрического бойлера. Да и по использованным энергоресурсам масляный аппарат выигрывает у электронагревателя.

Масляные водонагревательные котлы могут работать в двух режимах:

1. Быстрый. Этот режим применяется для быстрого прогрева только что налитой или полностью охлажденной воды.
2. Фитиль. Благодаря этой функции вода всегда находится в подогретом состоянии. Правда, для поддержания этого режима потребуется много топливных ресурсов.

Принцип работы факельной горелки

Водонагревательные аппараты, работающие на отработанном масле, монтируются преимущественно в подвальных помещениях, поскольку они нетранспортабельны.

Отопительные блоки

Этот тип нагревательных узлов не желательно располагать в жилом помещении. Как правило, такое оборудование ставится в специальной постройке. Несмотря на то, что такие агрегаты оснащаются усовершенствованными фильтрационными блоками, в процессе эксплуатации они нередко выделяют запах машинного масла.

Внутри нагревательного блока располагается специальный «обогревательный» узел, оснащенный водяной трубкой и гидропомпой. Последний конструктивный элемент способен работать как от электросети, так и от энергии, генерируемой самим агрегатом. Посредством гидропомпы осуществляется циркуляция теплоносителя в контуре. Как правило, в качестве теплоносителя используется обычная вода из-под крана.

Схема работы оборудования проста: осуществляется сгорание смеси паров отработки и воздушных масс, которые подаются посредством вентилирующего компрессора. Регулировка величины огня осуществляться посредством примитивного шланга, оснащенного клапаном. Вентилирующее устройство – единственный конструктивный элемент данного оборудования, который совершает какие-либо движения, поэтому именно он может рано или поздно прийти в негодность.

Как происходит процесс сгорания топлива

А если говорить более обобщенно, то котел на отработанном масле для обогрева помещений работает долго без каких-либо ремонтно-восстановительных работ. Единственное, от чего прибор может прийти в негодность – это плохое обслуживание и использование некачественного топлива.

Бытовые котлы

Такие универсальные аппараты станут отличным вариантом для устройства загородных домов. Они, в большинстве своем, оснащаются механизмом очистки газов, благодаря которой работают практически без дыма. А расход такого топлива, как трансформаторное масло для отопительной системы, в сравнении с вариантами, рассмотренными ранее, минимален.

ВИДЕО: Розжиг котла на отработанном масле

Основное преимущество таких аппаратов – мобильность, благодаря чему его можно переносить с места на место без риска нарушить работоспособность. Такое оборудование с легкостью поместится даже в багажнике легковой машины. А это, в свою очередь, дает возможность использовать агрегат на природе, за городом, на даче, во время путешествий. Кроме того, он выполняет несколько важных для полноценного существования функции, в частности, быстро и эффективно нагревает помещение, является многофункциональным, где наравне с отопление можно даже подогревать пищу.

Рейтинг лучших моделей

Когда не доступны традиционные обогреватели, котлы на отработке становятся наиболее выгодным и простым выходом из сложной ситуации. Если учесть, что оборудование может работать на всех видах жидких горючих материалов, включая животный жир и солярку, его можно назвать идеальным для экстренных ситуаций. К слову, чтобы перейти с одного вида топлива на другой, достаточно просто отрегулировать скорость и объем воздуха, необходимого для горения, что занимает от силы 5 секунд.

Категория	Наименование	Цена, руб.
Лучшие котлы на отработанном масле российского производства	ГеККОН 50	108000
Тепламос НТ-100	268000
EcoBoil-30/36	460000
Лучшие котлы на отработанном масле европейского производства	Ecoheat 60 S	280000
Danvex B-60	290000

Лучшие котлы на отработанном масле российского производства

Российские котлы на отработанном масле производятся преимущественно в Воронеже. На сегодняшний день есть еще 10 малых предприятий, занимающихся разработкой и производством оборудования по собственным инженерным схемам. Однако, государственный сертификат на производство отопительного оборудования имеют не все. При покупке необходимо в обязательном порядке знакомиться с документами, что гарантирует безопасную работу.

Пиролизный котел отечественного производства, который может работать на сырой нефти, на мазутах всех марок, маслах, жирах, дизельном топливе, керосине и т.д.

ГеККОН 50

Технические характеристики:

• Рабочее напряжение – 220 В.
• Максимальная температура в котле – 95°С
• Габариты – 460х660х950 мм
• Масса – 160 кг
• Расход топлива — 2-5 л/час
• Потребляемая мощность – 100 Вт.

Основное преимущество данной модели – в качестве топлива могут использоваться практически все типы жидких углеводородов. Кроме того, агрегат не критичен к вязкости и качеству топлива, не требуют его предварительной фильтрации и подогрева.

Кроме того, есть еще несколько плюсов модели – это высокий КПД, небольшие габариты, простота в обслуживании и ремонта, надежность всех узлов и агрегатов.

Средняя стоимость агрегата составляет 108000 рублей.

Котел отечественного производства, который предназначен для отопления разных помещений промышленного назначения. Модель имеет полную комплектацию, готов к запуску. Двухконтурный – используется не только для отопления, но и для обеспечения горячего водоснабжения в доме.

Тепламос НТ-100

Технические характеристики:

• Габариты – 1140х750х1180 мм
• Вес – 257 кг
• Максимальная температура нагрева теплоносителя – 95°С
• Максимальная тепловая мощность  — 99 кВт
• Расход топлива – 6 литров в час
• Давление сжатого воздуха – 0.8 – 1.0 бар
• Диаметр дымохода – 200 мм

Наличие пульта управления позволяет управлять оборудованием в автоматическом режиме. Он включает в себя – включатель, термостат, термогидрометр, аварийный термостат.

Большой плюс данной модели – отличная теплоизоляция корпуса водогрейного котла из стекловаты высокой плотности. Все внешние элементы корпуса покрыты порошковой окраской, защищающей от коррозии.

Котел имеет дверцу для проведения технического обслуживания камеры сгорания, при этом нет потребности осуществлять демонтаж горелки.

Средняя стоимость прибора – 268000 рублей.

Инструкция по эксплуатации Тепламос НТ-100

Одноконтурный котел, рассчитанный на отопление помещения площадью до 300 кв. метров любого предназначения – жилые дома, промышленные объекты.

EcoBoil-30/36

Технические характеристики:

• Габариты – 580х600х1100 мм
• Диаметр дымохода – 108 мм
• Объем водяного контура – 38 л
• Мощность котла – 28 кВт
• Расход топлива — 0,9-1,6 л/час

Котел может работать на отработанном масле, различных растительных маслах, на керосине и маслах для АКПП.

Средняя цена на данный агрегат составляет 460000 рублей.

Инструкция по эксплуатации «EcoBoil-30/36»

Лучшие котлы на отработанном масле европейского производства

Котлы на отработанном масле производятся как в России, так и за рубежом. Как ни странно, самыми популярными являются котлы отечественного производства и из Финляндии. Отечественные котлы являются самыми надежными, а из Финляндии – самыми экономичными

Данная модель котла, работающего на отработанном масле, может использоваться для обогрева разных помещений – складов, ангаров, автосервисов и прочих производственных площадей.

Ecoheat 60 S

Агрегат укомплектован горелкой, поставляется в полном сборе, готовый к эксплуатации. Его можно подключать к отдельному бойлеру для получения воды.

Технические характеристики:

• Габариты – 1020х670х790 мм
• Вес – 243 кг
• Объем бака – 100 л
• Расход топлива – 5,4 л. в час
• Тепловая мощность – 60 кВт
• Наличие топливного бака
• Давление сжатого воздуха – 0,5-1,5 бар

При изготовлении котла используется листовая сталь, корпус агрегата имеет теплоизоляцию из плотного слоя стекловолокна. Основной плюс модели – ее просто обслуживать, благодаря классической камере сгорания, двойной системе фильтрации топлива и полной комплектации – шланг забора топлива, маслопровод, топливные фильтры, емкость с функцией предварительного нагрева масла.

Средняя стоимость прибора – 280000 рублей.

Инструкция по эксплуатации Ecoheat 60 S

Котел, работающий на отработанном масле, финского производства, который зарекомендовал себя, как надежное и простое в эксплуатации устройство. Данная модель предназначена для обогрева средней площади помещения, например, частного дома или небольшого склада.

Danvex B-60

Технические характеристики:

• Габариты – 625х585х995 мм.
• Мощность – 62,6кВт.
• Материал теплообменника – сталь.
• Камера сгорания – открытая.
• Тип установки – напольная.
• Возможность подключения бойлера ГВС.
• КПД -88%.
• Объем теплоносителя в рубашке – 72 литра.
• Потребление топлива – 5,6 литра в час.
• Диаметр дымохода – 200мм.

Котлы данного производителя, в частности и эта модель, отличаются стильным исполнением и профессиональной сборкой. Среди плюсов агрегата можно выделить – стальную и прочную камеру сгорания, простоту обслуживания, наличие цифровой панели, позволяющей управлять работой горелки.

Средняя стоимость прибора составляет 290000 рублей.

Инструкция по эксплуатации Danvex B-60

ВИДЕО: Принцип работы и плюсы работы жидкотопливного котла

Используемые источники:

• https://gradusplus.com/kotly/zhidkotoplivnye/kotly-na-otrabotannom-masle-s-vodyanym-konturom-dlya-otopleniya-chastnogo-doma/
• https://teplo.guru/kotly/dizelnye/kotel-na-otrabotke.html
• https://vse-otoplenie.ru/otoplenie-na-otrabotannom-masle
• http://www.portaltepla.ru/dizelnie-kotli/kotli-na-otrabotannom-masle/
