<index>Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.
Какой должна быть
Казалось бы, нет ничего проще, чем своими руками заменить подходящую поверхность кирпичной печи на металлическую вставку, получив плиту для приготовления пищи. На деле все значительно сложнее. Печка — сложное устройство, и происходящие в ней теплофизические процессы зависят от правильного расположения ее элементов.
К печам этого типа предъявляют особые требования. С одной стороны, она должна эффективно накапливать тепло в толще кирпичной кладки, с другой — забирать значительную часть теплоты на нагрев варочной поверхности. В летнее время, когда отопление дома не требуется, варочная плита должна быстро прогреваться при экономном расходе топлива.
Требования
Теоретически варочную поверхность можно сделать из любого материала, способного нагреваться до высоких температур при топке печи. На практике же используют чугунные плиты с отверстиями, закрытыми съемной крышкой.
Такая конструкция позволяет получить на плите зоны с разной температурой. Теплопроводность чугуна, в отличие от стали, не очень высока, поэтому на плоскости плиты можно подогревать пищу, а также варить или тушить «на медленном огне». А открыв крышку, можно добиться прямого нагрева посуды открытым пламенем, что позволяет быстро вскипятить воду или пожарить пищу на сковороде.
Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.
Материалы
Какой кирпич предпочтительнее для кладки печки, оснащенной варочной панелью? В большинстве случаев на схемах-порядовках печей для дома, дачи или бани можно увидеть кирпич двух видов: обычный керамический полнотелый и огнеупорный шамотный — его чаще всего обозначают желтым цветом. Из шамотного кирпича своими руками выкладывают те части, которые при топке испытывают наибольшие тепловые нагрузки: топливник и свод печи, часть дымового канала непосредственно после топочной камеры.
Главное отличие шамотного кирпича — его повышенная теплоемкость. Он способен накапливать и длительно отдавать полученное тепло более эффективно, чем керамический. Для кладки отопительной печи, и особенно печки для бани это — неоспоримый плюс.
Но если печка используется преимущественно как варочная, то повышенная теплоемкость шамота скорее недостаток: он будет поглощать значительную часть тепла, и на приготовление пищи потребуется больше времени. Летом готовить на такой плите будет невозможно — в комнате станет жарко и душно.
Виды
Разновидностей отопительно-варочных печей много, каждый печник наверняка имеет в запасе несколько опробованных чертежей и схем, по которым своими руками выполняет кладку. Но, так или иначе, все они сложены на основе давно известных, которые рассмотрены ниже.
Шведская печь
«Шведка» изначально предназначалась для выполнения нескольких функций: отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху, благодаря чему в комнате держится стабильная температура.
Отличительная особенность шведской печки, представленной на фото — духовка. И ее функция не ограничивается запеканием блюд и выпечкой. Духовка расположена рядом с топкой и отделена от нее тонким слоем кладки. Свод топки образован плитой, расположенной в нише. Сразу после начала топки варочная поверхность и стенка между топливником и духовкой хорошо прогреваются.
В зимнее время при полной загрузке печи первоначальный нагрев помещения происходит конвекционными потоками от плиты и духовки, после окончания топки — за счет нагретых стенок печи. Варочная поверхность при этом не перегревается, так как воздух постоянно циркулирует над ней.
Летом печь используется в основном для приготовления пищи. При этом интенсивной конвекции не происходит, так как нет разности температур, и для хорошего прогрева плиты достаточно малого количества топлива. Духовка также прогревается, создавая на выходе из топливника зону высокой температуры, благодаря чему дымовые газы уходят в каналы полностью прогоревшими. Тело печи при этом нагревается незначительно.
Схема и чертежи кладки печи шведского типа своими руками приведена на рисунке.
Для кладки классической «шведки» своими руками необходимы:
кирпич красный полнотелый марки М 150 — 580 штук;
смесь сухая кладочная на глиняной основе — 200 кг;
колосниковая решетка чугунная;
дверца топки;
дверца поддувала;
чугунная плита с двумя разборными конфорками;
духовка сварная из листового металла;
задвижка дымохода — 2 шт;
чистка — 3 штуки;
стальной уголок равнополочный 40 мм — 170 см;
полоса стальная 5х50 мм — 65 см;
плоский шифер толщиной 10 мм — 1 лист;
кровельное железо.
Фундамент под шведку делают основательный, из бетона. Под фундаментом необходимо сделать песчано-гравийную подушку толщиной 15-20 см. Высота самого фундамента — не менее 30 см, с двухслойным армированием из прутка. Фундамент до начала кладки выдерживают не менее 20 суток для набора прочности.
Выравнивают фундамент с помощью стяжки с уровнем пола. После ее высыхания необходимо выполнить теплоизоляцию печи от бетона, в противном случае он будет забирать значительную часть тепла.
Выполняют ее так:
на фундамент кладут лист асбеста толщиной 3-4 мм с размерами, на 30 см превышающими габариты печи с боков и сзади и на 60 см — со стороны топки;
на асбест укладывают теплоотражатель — фольгу или тонкую оцинковку;
следом — еще один аналогичный слой асбеста с теми же размерами;
лист кровельного железа с теми же отступами, что и асбест;
Поверх войлока после его высыхания начинают кладку печи по схеме-порядовке:Первые два ряда — сплошные. Они образуют основание печи. Третий и четвертый — устанавливают дверку поддувала, чистки и начинают формировать нижнюю часть дымооборота и зольник. В 5 ряду устанавливают колосник и духовку. В 6 ряду продолжают выкладывать дымовые каналы, устанавливают перегородку между духовкой и топочной камерой. В 7 ряду ставят дверцу топки, закрепляют ее в 8 и 9 рядах, продолжают выкладку каналов. 10 ряд образует опору для варочной поверхности. Чтобы правильно установить ее, необходимо сначала сложить кирпич на сухую, приложить плиту и разметить укладочные пазы.
Кирпичи для удобства кладки нумеруют, ряд разбирают и выбирают с помощью болгарки выемки для укладки плиты с таким расчетом, чтобы со всех сторон оставался зазор в 5 мм. После чего ряд собирают на кладочный раствор, а саму плиту кладут на глиноасбестовый жидкий раствор. Для его приготовления в кладочный раствор, разведенный до сметанообразной консистенции, вводят измельченный асбест. При укладке плиты обязательно проверяют ее по уровню. Если конфорки имеют разный размер, большую располагают над топкой, меньшую — над духовкой.
Правила укладки варочной плиты: видео
С 12 по 16 ряд выкладывают стенки ниши над плитой и дымовые каналы. Поверх 16 ряда кладут лист плоского шифера по размеру ниши, и в 17 и 18 рядах закладывают его кирпичом, образуя перекрытие печи. Далее кладку ведут по схеме до 30 ряда, в котором ставят задвижку, после чего приступают к кладке дымохода нужной высоты.
Малая варочная печка
На даче или на летней кухне печь может быть установлена только для одной цели — приготовления еды. В этом случае нет никакой необходимости тратить материал на дымооборот. Отличная модель варочной печи представлена на порядовке.
Эта многофункциональная дровяная плита выполняет несколько функций: на варочной поверхности можно варить и жарить, в духовке — запекать, кроме того, она оснащена встроенным баком для нагрева воды.
На эскизе фасада указаны ее элементы:
1 — топка;
2 — зольник и поддувало;
3 — духовой шкаф;
4 — водяной бак;
5 — прочистная дверка.
Печь по конструкции и типу нагрева напоминает «шведку», но без дымовых каналов. Нагретый дым уходит сразу в дымоход, поэтому топят печь малым количеством топлива. Выход в дымоход расположен сзади, что позволяет своими руками вывести трубу через стену, соблюдая противопожарные нормы.
На такую печку требуется не более 250 штук кирпича, что позволяет установить ее на пол дома без возведения фундамента. Теплоизоляцию при этом делать также необходимо, но в обратной последовательности: на пол настилают войлок, пропитанный жидким глиняным раствором, а на него — лист кровельного железа. Поверх листа начинают кладку.
Первые два ряда, как и у шведки, сплошные. В 3 ряду устанавливают чистку, в 4 и 5 — дверку зольника, формируют дымооборот и выход в дымоход. В 6 ряду делают перекрытие дверки зольника, устанавливают духовку и водяной бак. В 7 ряду на дно топки кладут колосник, с 8 по 10 ряд выкладывают перегородку между топкой и духовкой, ставят топочную дверку. 11 ряд — перекрытие над дверкой топки, духовкой и баком. Также в 11 ряду делают выемку для укладки плиты.
Верх печи перекрывают варочной поверхностью из чугуна с двумя комфорками. Их подбирают так, чтобы максимально нагреваемая была расположена над топкой. Кладут плиту с зазором 5 мм на глиняный раствор с добавлением асбеста.
Печи Кузнецова
Принципиально-новая конструкция печей реализована в печах Кузнецова. В отличие от канальных, они лишены сложной системы внутренних ходов, а циркуляция газов происходит в полостях — колпаках. За эту особенность печки Кузнецова называют колпаковыми. В числе его разработок — отопительные, варочные, печи для бани и дачи.
В канальных печах горячие газы проходят по лабиринтам ходов, постепенно отдавая тепло. Это вызывает неравномерный нагрев, а порой и разрушение элементов печи. При недостаточной протяженности каналов, например, в печках для бани, газы не успевают остыть, в результате снижается эффективность, и печка греет воздух.
В колпаковых конструкциях нагретый дым поднимается в колпак — полость, сверху ограниченную перекрытием, а снизу имеющую выход. Горячий газ вверху колпака постепенно остывает, нагревая стенки печи, и постепенно опускается вниз. Циркуляция газов в колпаковых печах Кузнецова показана на рисунке.
Для полноценной теплоотдачи в печах Кузнецова делают не один, а два или три колпака, причем их размещение может быть как вертикальным — друг над другом, например, в печах для бани, так и горизонтальным — в моделях, оснащенных лежанкой. Отопительно-варочные печи, как правило, подразумевают вертикальное расположение колпаков.
Варочная поверхность располагается либо над топкой, либо образует свод нижнего колпака. Во втором случае температура на ней будет стабильнее. Порядовки для кладки своими руками, а также фото наиболее популярных конструкций печей Кузнецова представлены ниже.
Отопительно-варочная печь — незаменимый атрибут деревенского дома, а также зоны отдыха в бане или на даче. При наличии схемы, чертежей, порядовки и подробной инструкции ее можно сложить своими руками, и она будет греть дом и радовать хозяев разнообразными вкусными и свежими блюдами.
</index>Поделиться:
Профессиональные печники и народные умельцы разработали множество моделей отопительно-варочных печей. Такие конструкции очень удобны. Они позволяют одновременно обогревать дом и готовить еду.
Отопительно варочные печи своими руками
Хотите построить отопительно-варочную печь самостоятельно? Никаких проблем! В этом вам помогут пошаговые инструкции по возведению двух удачных моделей: «шведки» и двухколпаковой печки. Ознакомьтесь и приступайте.
Отопительно варочные печи своими руками
Наименование
Средняя плотность, кг/м3
Пористость, %
Марка морозостойкостси
Коэф. теплопроводности, Вт/м*С
Марка прочности
Цвет
Кирпич полнотелый
1600-1900
8
15-50
0,6-0,7
75-300
красный
Кирпич печной шамотный
1700-1900
8
15-50
0,6
75-250
от светло-желтого до темно-красного
Строим фундамент для печи: универсальная инструкция
Независимо от модели печи, она нуждается в надежном и прочном основании. Этот фундамент подойдет как для шведки, так и для двухколпаковой модели.
Последовательность обустройства опоры следующая.
Первый шаг
Роем котлован глубиной около полуметра.
Котлован под фундамент
Второй шаг
Утрамбовываем дно ямы и засыпаем ее 15-20-сантиметровым слоем песка. Поливаем песок водой и тщательно утрамбовываем.
Третий шаг
Устанавливаем опалубку.
Четвертый шаг
Укладываем арматурный каркас.
Пятый шаг
Готовим раствор из части цемента, пяти частей щебенки, трех частей речного просеянного песка и воды. Заливаем таким раствором примерно половину свободного горизонтального пространства котлована. Даем заливке просохнуть.
Шестой шаг
Готовим раствор из части цемента и трех частей песка. Заливаем смесью оставшееся пространство ямы. Верхнюю часть заливки тщательно разравниваем при помощи правила.
Залитый фундамент под кладку кирпичной печки
Седьмой шаг
Через 3-4 недели после заливки укрываем застывший фундамент слоем рубероида.
Гидроизоляция фундамента
Выкладываем «шведку» с варочной панелью и духовкой
Мы строим модифицированную версию «шведки» с духовым шкафом. Очень удобный вариант – можно отапливать дом, готовить еду и выпекать различные блюда.
Порядовка
Приступаем к кладке.
Выкладываем первый ряд. Это самый ответственный этап. Кирпичи кладем максимально аккуратно, каждый из них проверяем уровнем.
1
В этой шведке поддувало будет находиться слева. Сначала кладем трехчетвертные кирпичи. Чтобы в дальнейшем было проще избавляться от золы, стесываем внутренние стороны кирпичей по направлению к внутренней камере. Для этого используем болгарку.
Устанавливаем поддувальную дверцу и выкладываем 2-й ряд в соответствии с порядовкой. Дверцу перед установкой обматываем асбестовым шнуром. Для крепления дверцы используем проволоку. Далее мы сможем вставить ее в предварительно подготовленные углубления в кирпичах и вмуровать в кладку.
2
Выкладываем 3-й ряд печки по порядовке. Кирпичи стесываем, обеспечивая требуемую форму поддувала. По высоте этот ряд кладки совпадет с ранее установленной дверкой.
3
Четвертый ряд начинаем выкладывать с правого края. Предварительно устанавливаем прочистную дверцу. При кладке этого ряда перекрываем поддувальную дверку. Над зольником нужно получить квадратное отверстие. Для этого соответствующим образом скалываем кирпичи.
4
Пятый ряд укладываем подобно четвертому, но отверстие зольника сужаем еще сильнее.
5
Выкладываем шестой ряд по порядовке. На схеме вы видите заштрихованный участок. В этом месте кладку нужно делать шамотным кирпичом. Для большего удобства дальнейшей укладки топлива на решетку колосника, скалываем кромку кирпичей перед местом ее установки. Решетку укладываем на пятом ряду.
6
Во время использования печи металл будет расширяться под воздействием высоких температур. Поступаем предусмотрительно и оставляем между решеткой колосника и шестым рядом кладки 1-1,5-сантиметровый зазор. В дальнейшем заполним его песком.
В седьмом ряду устанавливаем дверцу топки. Затем перекрываем правый канал так, чтобы он превратился в 3 канала меньших размеров.
7
Следующие два ряда кладем аналогично седьмому. По высоте кладка будет находиться на одном уровне с топочной дверцей. Чтобы дымовые газы отводились более плавно, стесываем кромки кирпичей, уложенных на перегородку правого канала и топочной камеры.
89
Десятый ряд выкладываем из огнеупорного кирпича. Работаем максимально аккуратно. Проверяем ровность укладки каждого элемента уровнем. На этот ряд будем укладывать панель для варки, поэтому никаких перекосов и даже малейших неровностей быть не должно. На этом же ряду перекрываем дверцу топочного отделения. С правой стороны останется пара каналов. Они имеют квадратное сечение.
10
Одиннадцатый ряд можем класть простым керамическим кирпичом. Работаем по порядовке. Укладываем варочную панель, опирая ее на 10-й ряд. Стесываем кромки кирпичей 11 ряда, граничащих с плитой. Благодаря этому между ними будет создан 2-сантиметровый зазор.
11
Одиннадцатый ряд интересен еще и тем, что именно в процессе его кладки устанавливается рамка для заслонки варочного отделения. Заслонку можно будет в любое время закрывать, получая духовой шкаф.
В порядовках типичных «шведок» этого элемента обычно нет.
При кладке 12-го ряда соединяем правые каналы. Работаем по порядовке.
12
Выкладывая 13-й ряд, перекрываем правый канал и создавая пару новых каналов.
13
При кладке 14-го ряда устанавливаем заслонку для перекрытия отводящихся газов. Благодаря такой заслонке в процессе варки можно будет исключать нагрев всей конструкции. То есть летом можно будет спокойно готовить в печи еду, не отапливая дом. В остальном же этот ряд повторяет ранее уложенный.
14
При выкладке 15-го ряда перекрываем заслонку.
15
В 16-м ряду устанавливаем дверку. Она будет играть роль своего рода вытяжки для удаления запахов готовящейся пищи и гари.
16
При кладке 17-го ряда устанавливаем над варочной камерой 2 металлические опорные полосы. Перекрываем вентиляционную дверку.
17
В традиционной печке перекрытие чаще всего делается в виде купола, мы же поступаем немного иначе. Смотрим на схему.
Кладем 18-й и 19-й ряды с полным перекрытием варочного отделения. Установленные ранее полосы металла станут надежной опорой для перекрытия.
1819
При выкладке 20-го ряда устанавливаем на обустроенное ранее перекрытие пару кирпичей на ребро. Между торцевой стенкой и этими кирпичами надо оставить 4-сантиметровый зазор. Устанавливаем дверцу для чистки и заслонку варочной камеры.
20
Аналогичным образом кладем следующий ряд.
21
При кладке 22-го ряда перекрываем смонтированные ранее дверцы. Справа у нас останутся каналы. Сечение среднего канала над варочной камерой составит 5 см, крайних – 11 см.
22
При кладке 23-го ряда перекрываем каналы над варочной камерой. Кладем кирпичи на ребро аналогично 20-му ряду.
23
Выкладываем 24-й ряд подобно предыдущему.
24
Следующие два ряда кладем подобно только что уложенному ряду.
2526
При кладке 27-го ряда устанавливаем 3 кирпича на ребро с таким шагом, чтобы расстояния от стенок печки и между соседствующими кирпичами совпали. Справа мы получим канал с сечением квадратной формы.
27
Кладем 28-й ряд, старательно выполняя перевязку кладочных швов. Сама же кладка ведется подобно ранее уложенному ряду.
28
В последующем ряду мы видим справа 1 канал. Укладываем с передней стороны этого канала вплотную пару кирпичей. Утапливаем кирпичи в кладку на 50% их толщины. Одним боком они будут опираться на те кирпичи, которые мы уложили на ребро в прошлом ряду.
29
При кладке 30-го ряда перекрываем тепловое отделение. Устанавливаем задвижку дымового канала.
30
Следующие два ряда кладем по порядовке. Над тепловым отделением получаем 3 ряда кладки. Благодаря этому будут обеспечены достойные показатели безопасности и теплоемкости печки.
3132

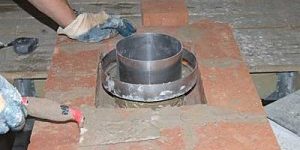

Далее занимаемся обустройством дымохода. Выводим его на нужную высоту.
Дымоход
На этом шведка готова. Можете обогревать ее силами свой дом, готовить еду и делать вкуснейшую выпечку.
Вот и готова отопительно варочная печь с духовкойВот и готова отопительно варочная печь с духовкой
Узнайте, как обеспечить герметизацию примыкания кровли к трубе дымохода, из нашей новой статьи.
Цены на огнеупорный кирпич
Огнеупорный кирпич
Строим двухколпаковую отопительно-варочную печку
Такая печка обеспечит эффективный обогрев 40-45 м2 пространства, что является вполне внушительным показателем как для конструкции столь скромных размеров. Габариты основания — 5х3,5 кирпича, т.е. порядка 128х89 см. По высоте такая печь имеет 2,25 м.
Принцип работы
На схемах продемонстрированы все ключевые особенности конструкции двухколпаковой печки.
Двухколпаковая отопительно-варочная печь
Для пущей наглядности показаны вертикальные разрезы конструкции в разных ракурсах.
Двухколпаковая отопительно-варочная печь
Сперва рекомендуется выложить каждый ряд кирпичей без использования глиняного раствора. Так вы сможете детальнее разобраться в особенностях кладки конструкции и подогнать элементы по размеру.
Выкладываем сплошной 1-й ряд кирпича. Проверяем ровность каждого элемента уровнем.
Выкладываем второй такой же сплошной ряд. Желательно, чтобы он имел скругленные углы – так красивее.
При кладке 3-го ряда приступаем к оформлению поддувальной камеры и духового шкафа, а также задаем форму нижнего колпака. При этом оставляем 200-миллиметровый канал между духовым шкафом и колпаком внизу. Отсюда же начинаем футеровать греющиеся части конструкции огнеупорным кирпичом.
Важно! Шамотный кирпич расширяется в процессе нагревания, поэтому между огнеупорными и простыми керамическими элементами кладки нужно оставлять зазор в 0,5 мм. Зазор можно оформить при помощи гофрированного картона. Довольно быстро этот материал выгорит и оставит необходимый просвет.
На третьем же ряду устанавливаем дверку поддувала и пару очистных дверец.
Приступаем к кладке 4-го ряда. Зазор между духовкой и нижним колпаком уменьшаем до 180 мм. Кладку ведем так, чтобы в задней левой части места, отведенного для размещения духовки, кирпичи выступали внутрь. На них в дальнейшем будет опираться короб духового шкафа.
При кладке пятого ряда уменьшаем зазор между стенкой колпака и духовым шкафом до 12 см. Начинаем оформлять топочную камеру. Она будет находиться выше поддувала. Перекрываем часть поддувального отделения кладкой и создаем разрезы. Укладываем решетку колосника на подготовленные разрезы так, чтобы между ее краями и кладкой оставался 5-миллиметровый зазор.
На шестом ряду кладки начинаем формировать стенки топочной камеры над колосником. Для этого используем огнеупорный кирпич. Одновременно обустраиваем вертикальный канал, соединяющий колпаки вверху и внизу. Оформляем пространство для монтажа духового шкафа.
1-6 ряд
На этом же этапе монтируем духовой короб. Между кладкой и коробкой духовки оставляем 5-миллиметровый зазор. Для оформления требуемого зазора обматываем короб духовки асбестовым шнуром в точках его контакта с кирпичной кладкой. Также оставляем 20-миллиметровое свободное пространство за задней стенкой короба.
При кладке седьмого ряда монтируем дверку топочной камеры. Лучше всего использовать стеклянную дверцу с возможностью регулирования потока воздуха, однако и обыкновенное чугунное изделие отлично подойдет.
Укладываем восьмой ряд аналогично седьмому.
Выкладываем девятый ряд в соответствии со схемой порядовки.
При кладке десятого ряда перекрываем духовой короб и топочную дверцу.
На 11-м ряду формируем участок для варочной поверхности. При этом кирпичи, уложенные с переднего края печки, нужно немного сдвинуть наружу.
Следующий ряд выкладываем аналогично 11-му, но используем исключительно красные кирпичи.
7-12 ряды
При кладке 13-го ряда кирпичей оформляем «летний» ход в полкирпича.
Следующий ряд выкладываем аналогично 13-му.
При выкладке 15-го ряда начинаем формировать арку. Ее высота составит порядка 260 мм. Чтобы выложить арку, мы стачиваем кирпичи под конусную форму. Размер широкой части такого конуса будет составлять 140 мм, а узкой – 45 мм.
На 16-м ряду перекрываем нижний колпак. На этом же этапе с правой стороны нашего «летнего» хода устанавливаем задвижку, фиксируя ее в предварительно подготовленных углублениях. Срезаем стыкующиеся с аркой кирпичи под требуемый угол.
Следующий ряд выкладываем подобно 16-му.
При кладке 18-го ряда приступаем к формированию колпака вверху. Монтируем пару прочистных дверок.
При выкладывании 19-го ряда кирпичи кладем аналогично 18-му ряду.
На следующем ряду формируем колпак вверху. Устанавливаем опорные уголки из металла. На них будет уложен ряд кладки, перекрывающий проем, расположенный над плитой.
При кладке 21-го ряда перекрываем пространство над плитой, оставляя открытыми лишь дымовые отверстия и колпак вверху.
22-й ряд кладем подобно предыдущему.
13-22 ряды
При кладке 23-го ряда поднимаем колпак вверху и приступаем к строительству камеры сушки. Устанавливаем прочистную дверку.
На 24-м ряду кладки справа от отделения сушки оформляем сочлененный с ней канал. Он поспособствует дополнительной циркуляции воздуха.
Ряды с 25-го по 27-й кладем аналогично 24-му ряду.
При кладке 28-го ряда монтируем в предварительно созданные вырезы 2 задвижки.
На 29-м ряду кладки объединяем вытяжки сушильного отделения, варочной камеры, а также дымового канала.
При оформлении 30-го ряда перекрываем сушильную камеру полностью.
На 31-м ряду перекрываем всю плоскость, оставляя открытым лишь отверстие для отведения дыма. Этот ряд должен иметь увеличенную площадь. Укладываем внешние кирпичи с 40-миллиметровым выступом наружу.
При кладке 32-го ряда возвращаем площадь поверхности к прежнему значению.
На 33-34 рядах начинаем выкладывать дымоотводную трубу. Выводим ее через кровлю на нужную высоту. Этот показатель определяется индивидуально. По правилам дымоход должен возвышаться над наивысшей точкой крыши не менее чем на 0,5 м.
Вы можете рассмотреть возможные варианты, как сделать дымоход для твердотопливного котла, в нашей новой статье.
Кладка от 23 ряда
После завершения кладки печке рекомендуется дать просохнуть в течение 2-3 недель. Финишную отделку выполняйте на свой вкус. Можете побелить печку, облицевать ее плиткой, оклеить изразцами и т.д.
Удачной работы!
Видео – Отопительно варочные печи своими руками
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
</p>
Разумеется, можно просто определить самое теплое место на агрегате и назначить его варочной панелью, но будьте готовы, что ваш «дедуктивный» метод будет неудачным. Интенсивности тепла будет недостаточно, чтобы прогреть поверхность, стенки и дно посуды, а еще и приготовить блюдо. Разогреть может, но приготовить – точно нет. Особенно если в качестве топлива используются дрова или уголь – они больше подойдут для отопления дома. Газовые печи или устройства на жидком топливе будут проще в конструировании, так как сконцентрировать тепло будет проще. Теплонакопительные материалы тоже не подойдут для приготовления пищи в домашних условиях.
При монтаже печи своими руками следует учесть, что тепло не должно рассеиваться, большая его часть должна уходить к панели. Для этого, если печь из металла, порядовка или чертеж должны учитывать, что теплоотдача будет направляться на варочную поверхность без рассеивания.
Если вы планируете установить отопительно-варочную печь на даче и использовать ее исключительно в летний период, то следует позаботиться о том, чтобы поверхность не нагревалась, иначе в помещении будет очень жарко.
Виды отопительно-варочных агрегатов
Печь с нишей – ниша позволит концентрировать тепло на варочной поверхности летом, например на даче, и сэкономить на топливе зимой. При полной загрузке тепло будет распределяться по каналам и обеспечивать функцию отопления, в том числе и на варочную поверхность. По этому же принципу устроены печи-шведки.
Читайте также:Печи длительного горения с водяным контуромМеталлические – теплоемкость у них небольшая, зато энерговыделение в топке это компенсирует. Распределение тепла лучше происходит при использовании твердого топлива или летучих веществ. Конструкция рассчитана на длительный процесс горения или двухступенчатое сжигание. Такие печи подразделяются на:
Стационарные – их устанавливают непосредственно в доме для отопления, конструкция не предусматривает перенос печи.
Переносные – могут быть транспортированы с помощью крупной техники на другое место.
Передвижные – компактные и удобные, их можно легко транспортировать, или даже носить с собой. Не требуют специальной установки или особых требований к месту. Не подходят для отопления.
Выбор и изготовление
Варочная поверхность – довольно сложное устройство, она должна без особой потери тепла нагреть посуду. Самый верный вариант – чугунная плита (4-8 мм.). Она подойдет для разогрева. Для приготовления пищи следует сделать конфорки со съемными круговыми вкладышами, чтобы регулировать тепло под необходимую посуду.
Русская печь – идеальна для приготовления всех блюд, еда в ней томится и приобретает абсолютно оригинальный вкус, который не достигается при быстрой готовке. У нее высокий КПД в теплоотдаче, на ней можно не только готовить, но и сушить вещи, спать и использовать для печного отопления (но только 1- 2-х комнат, если они смежные). Раньше в таких печах даже мылись. Минус у такого агрегата, конечно, размеры и сложность в кладке. Подобные печи остались только у ценителей.
Кирпичная– при ее кладке своими руками не стоит увлекаться шамотом, он отлично аккумулирует тепло, что подходит больше для отопления, а для приготовления пищи потребуется затратить много топлива, тепло от которого рассеется в комнату, что летом будет совсем некстати. Исключение станет только двухколпаковая печь.
Шведка – такая печь подойдет и для приготовления и для отопления, она легко делается своими руками.
Порядовка:
кирпичи полнотелые керамические (М150 около 600 шт.);
Особое значение следует уделить традиционной духовке, ей отводится очень важная роль. Камера служит преградой для газов из топки, которые сгорают у поверхности, нагревая варочную панель. И если сделать стенку духовки двойной, она может использоваться как теплообменник.
Топить печь можно как дровами, так и углем. Если канальная часть выходит в другую комнату, то она послужит дополнительным отоплением зимой и отводом тепла летом. Теплонакопительные функции должен выполнять материал оформления, так будет удобнее.
Фундамент:
Он должен быть солидным, с цементной стяжкой вровень с полом, проложен листами асбеста с припуском по сторонам. На пол также следует уложить асбест, потом железо, войлок, вымоченный в глиняном растворе, и только тогда начинать кладку.
Все эти меры помогут избежать оттока тепла, так как баланс в печи-шведке должен строго соблюдаться. Лучше при выполнении работ дополнительно воспользоваться видео инструкцией.
Печь-камин – принцип ее монтажа довольно прост, и может быть сделан своими руками. Потребуется только немного модернизировать готовую металлическую конструкцию. Но для приготовления пищи современная печь не подойдет. Поэтому стоит разделить варочную панель и камин, при этом получится скромно и красиво – одна конфорка и небольшой очаг. Неэкономная, но подойдет, если вы посещаете дачу по выходным.
Варочная – подойдет на даче или для летней кухни, также не сложна в установке своими руками. Схожа со шведкой, но без каналов.
Достоинства:
Экономия кирпича (примерно 300 шт.), можно строить в жилом помещении.
В духовке можно даже печь хлеб.
Вместо бака можно поставить расширитель на чердаке и регистр, теплой воды хватит для душа.
Жаровня крепкая и переносит интенсивную топку.
СОВЕТ! Проекты печей можно скачать из интернета, заказать индивидуальный проект можно, потратив около 1 тысячи рублей. А если проект типовой, то всего около 100 рублей. Но не стоит забывать об общих принципах кладки и устройства. Если для своего дома вы хотите абсолютно индивидуальный проект, то ознакомиться с технологией лучше по видео мастер-классу.
Печи длительного горения для приготовления пищи
Такие печи гораздо сложнее для установки своими руками, и есть довольно сложные ухищрения, которые смело можно отнести к нестандартным. Газы от процесса горения сжигаются в таких печах в топке, а не в отдельных помещениях. Изготавливаются эти агрегаты чаще всего из металла, так как тут важна дозировка воздуха, что в домашних условиях при выполнении своими руками почти невозможно.
Читайте также:Дровяная печь с водяным контуром
Шахтная – массивная, с регулировкой мощности, к такой можно присоединить и отопление, и варочную поверхность. Установка варочной плиты производится над дожигателем. Хорошо подойдет для обогрева дома.
Печка-буржуйка Логинова – у такой модели нагрев поверхности неравномерный, в центре можно готовить, у основания нагрев выше и подойдет для жарки, место у трубы отведено для разогрева. Можно присоединить бак для нагрева воды, печь легко перевезти. Агрегат прекрасно подходит для дачи или загородного дома. Для мужчин, которые любят мастерить своими руками, такой печью можно согреть гаражное помещение.
Недостатки печей длительного горения
Высокая степень обогрева помещения, но максимум 2 конфорки, поэтому процесс приготовления полноценного обеда может затянуться.
Использовать нужно только сухое топливо.
Как альтернатива всем рассмотренным агрегатам, также существуют «медленные» варочные печи. К таким относят походные горелки и мобильные варочные панели. Их можно топить сырым топливом, но они не экономичны. Например, туристская печка-щепочница есть в продаже, а в походных условиях делается своими руками из прожжённых кружек или банок. Также военные печи мини образца, состоящие из поддона и прутьев. Данный вариант подойдет и для приготовления обеда вдали от дома.
Поделиться:—>
Функционально и красиво!
Принцип действия
Чаще всего, отопительно-варочная печь имеет небольшие габариты, так как рассчитывается для обогрева дома или дачи общей площадью до 50 квадратных метров. Именно такую печь мы и рассмотрим, однако это совсем не повод не увеличить размеры и не сделать печь для дома площадью до 100 м2.
В зависимости от типа конструкции и используемых видов топлива, кирпичные печи для дома с варочной плитой длительного горения обладают различной теплоотдачей. Будем отталкиваться от того, что наружная стенка выполняется в ½ кирпича, конструкция работает на дровах, имеет водогрейный короб и духовой шкаф, в качестве варочной поверхности используется плита из чугуна с двумя конфорками. Топливник перекрываем толстой плитой из чугуна для увеличения теплоотдачи, а над ней в нише, которую прикрывает металлическая дверца со стеклом, будем располагать варочную камеру. Духовой шкаф устроим справа или слева от топливника, в зависимости от местных условий.
Разновидности
Печь отопительно-варочная длительного горения выкладывается в расчете на работу в два режима: зимний и летний. Для этого строится двухколпаковая отопительно-варочная печь.
Летом оборудованием пользуются исключительно, как варочной плитой, для приготовления еды и нагрева воды, сушки продуктов, запаривания злаков и других кормов для скота и птицы. Печь работает таким образом: из топливника горячий газ проходит под варочную плиту из чугуна, производя ее нагрев, а также нагревает и духовой шкаф, а затем удаляется через дымовую трубу.
В режиме «зима» процесс тот же, но газ после нагрева плиты и шкафа уходит не в дымоход, а по отопительным каналам проходит в замкнутую верхнюю камеру, греет ее и уже потом удаляется. Поэтому печь обогревает дом.
Такая двухколпаковая отопительно-варочная печь с духовым шкафом является наиболее эффективной конструкцией, она очень удобна для дачи или загородного дома.
Немного о преимуществах
Печи отопительно-варочные длительного горения, работающие на дровах, имеют ряд достоинств, узнав о которых вы можете решить делать ее самостоятельно для своего дома или дачи.
Во-первых, это значительная экономия средств, так как в готовых вариантах печей длительного горения всегда присутствует солидная накрутка цены. Во-вторых, это не заданная конфигурация, а ваше собственное решение, то есть конструкцию вы выполняете по габаритным размерам дома или дачи.
К другим достоинствам относится следующее. Оборудование длительного горения объединяет функционал отопительного прибора и кухонной плиты. Поскольку одна конструкция работает вместо двух отдельных, высвобождается свободное место в доме. Топливо используется более функционально, работая при сгорании «на два фронта» — это также серьезная экономия. Не нужно дополнительно устраивать вытяжку, в такой печи она уже есть, так что удаление продуктов горения вместе с неприятными запахами уже предусмотрено.
Инструменты для работы
Чтобы построить тепловой агрегат длительного горения из кирпича, потребуется порядовка отопительно-варочной печи. Кроме того, для выполнения кладки из кирпича, нужно иметь не только навыки и знания, но и качественный инструмент.
Для выполнения кладки из кирпича приготовьте и проверьте исправность следующих предметов и приспособлений:
Мастерок (кельма) для кладки и удаления излишков раствора.
Киянка для осаживания и поправки кирпичей (деревянная).
Строительный уровень для проверки горизонтальности рядов.
Водяной уровень для тех, кто умеет пользоваться им правильно.
Отвес для проверки вертикальности углов и стен.
Правило.
Молоток каменщика для раскалывания кирпичей.
Рулетка или гибкий метр для определения и проверки линейных размеров.
Важно! Материалом для кладки будущей печи длительного горения непременно должен служить красный огнеупорный кирпич, целый и ровный. Недожженные или пережженные кирпичи, с трещинами и сколами не подойдут. Цементный раствор для выполнения кладки тоже не подойдет, как связующее нужно применять смесь глины и песка достаточно густой консистенции. Обязательно проверяйте качество приготовленного раствора! Для этого из замеса возьмите несколько проб наугад из разных мест и скатайте из них небольшие шарики. После высушивания посмотрите, нет ли на поверхности шариков трещин. Дополнительная проверка: при падении с одного метра на твердую поверхность шарик не должен расколоться, а после прокаливания при высокой температуре не должен рассыпаться в пыль. Такой раствор идеально подойдет для кладки печей длительного горения своими руками, конструкция будет надежной.
Материалы для самодельной печи
Для небольшого помещения достаточно будет печи всего из 14 рядов. Обогрев уже будет производиться качественно. Топочная камера имеет стенки, которые являются и стенками внешними, горячими и интенсивно отдающими тепло. Обогрев будет низовым, эффективным и гигиеничным. Варочная плита, само собой, в большом и постоянном количестве тепла не нуждается. Имеется водогрейный бак, а также можно встроить и сушильный шкаф для ягод, трав и фруктов. Можно сушить и одежду. Что из материалов нужно подготовить, из чего делаются своими руками отопительно-варочные печи? При простой конструкции и ее небольших размерах печка будет многофункциональной, но потребует минимального расхода стройматериалов.
Вам понадобятся:
225-250 штук печного красного кирпича для выполнения кладки (делайте запас на бой).
200 кг качественной глины для раствора.
200 кг уже просеянного речного песка мелкой фракции.
Варочная плита из толстой стали или чугуна с конфорками.
Вьюшечная задвижка.
Водогрейный короб (ориентировочные размеры 500х350х300 мм).
Сушильный короб любых размеров от 350х350х350 мм.
Дверцы могут быть оснащены жаропрочным стеклом. Наличие дверцы со стеклом в духовом шкафу крайне желательно. Так как наличие дверцы со стеклом позволит контролировать процесс выпечки, не открывая дверцу духовки. Устанавливать дверцу со стеклом нужно аккуратно, стекло лучше установить в последний момент.
Важно! Перед началом работы, если у вас отсутствуют навыки и опыт кладки с соблюдением порядовки, перед тем как самому сложить отопительную печь, возьмите готовые чертежи. Найдите их в интернете, почитайте литературу и так далее. Вынесите порядовку на бумагу и положите прямо перед собой! Сверяйте каждый ряд. От правильности выкладки кирпича будет напрямую зависеть не только КПД печи и ее долговременность, но и способность функционировать в целом.
Кладка печи своими руками
Смысла описывать пошагово каждый кирпичик, даже каждый ряд нет. О фундаменте также не говорим, это предусматривается при возведении любой конструкции, которая имеет достаточную удельную массу сама по себе. Это уж совсем для тех, кто видит мастерок впервые и замешивал смесь только в блендере из кефира и клубники.
Закладка фундамента
Дальше рассматриваем основные требуемые моменты, а не поэтапную выкладку.
Первый и второй ряды кладите сплошь, на первый ряд по краям обязательно кладите цельные кирпичи, а в середину можно использовать и бой (правда, нежелательно). Второй ряд – только целыми кирпичами.
Третий-пятый ряды формируют будущую зольную камеру, здесь ставится дверца на зольник, сверху на пятом ряду производится перекрытие, а также задается место под будущую сушильную камеру (короб). Исходите из размеров приготовленного под сушилку короба.
Установка дверцы
Печь отопительная длительного горения своими руками наращивается внутрь начиная с шестого ряда для установки колосниковой решетки. Уже на седьмом ряду сначала ставится колосниковая решетка, а затем – дверца топки.
Восьмой-десятый ряды – это будущий топливник, также здесь нужно обкладывать сушильный короб. Дальше, в 11 ряду поверх короба выкладываются полосы стали, и все это покрывается раствором глины и песка. Не забудьте оставить место для устройства дымохода!
12 ряд – прямо на слой раствора выкладывается кирпич и готовится место для установки варочной плиты. Определяйтесь с размерами по заранее приготовленным расходникам. Плита укладывается поверх 13-го ряда, также ставится водогрейная емкость, которая частично перекрывает дымовую трубу. В 14-м ряду предусматривается установка самой дымовой трубы.
Установка варочной поверхности
Таким образом, отопительная печь длительного горения своими руками готова, это ее «компактное» исполнение, так сказать, «малый вариант». Большие размеры предусматривают просто добавление рядов и некоторое увеличение как топливника и зольника, так и водогрейных и сушильных коробов. Также добавляются дополнительные ряды, но основная концепция именно такая, как здесь описано.
Дополнительные нюансы
Печь отопительная своими руками с функцией варочной панели устраивается с дополнительными прямыми дымоходами. Их открывают летом, когда отопительные функции печей на задействованы. Разумеется, основной дымоход при этом закрывается.
Один дымоход – не очень удобно
Можно дополнительный дымоход не устраивать, но тогда в любом случае будет греться помещение, даже если в водогрейном коробе не будет воды. Неплохо предусмотреть дополнительную вытяжку на лето, которая будет отводить теплый воздух и запахи из варочной камеры прямо в дымовой канал. Второе немаловажно: варочную камеру нужно делать закрытой. Одну стену печи надо выложить «на ребро», во вторую – поставить металлическую двухстворчатую дверцу. Принимайте во внимание это еще на этапе приобретения расходных материалов.
Далее отопительные печи своими руками делаются сразу с двумя каналами в патрубке: для отвода газа (верхний) и для вентилирования варочной камеры (нижний). На обоих каналах ставятся задвижки.
Под нижней варочной духовкой необходимо предусмотреть приспособление для уборки сажи. После того как печи отопительные своими руками полностью выложены, специалисты рекомендуют не разводить в них огонь до полного высыхания раствора, на это может уйти несколько дней. Тягу проверяют, сжигая небольшое количество бумаги в топке. После соблюдения всех требований и четкого следования рекомендациям ваша кирпичная отопительная печь на дровах, выложенная своими руками, будет работать долго и продуктивно. Не забывайте вовремя ее чистить и правильно обслуживать!
<index>Кирпичные печи, оснащенные варочной панелью, универсальны — они позволяют обогреть дом, а также нагреть воду и приготовить еду. Конструкции печей различны, от самых простых и компактных, которые можно сложить своими руками, до сложных многофункциональных, кладку которых лучше доверить опытному печнику.
Наиболее практичны конфорки, показанные на фото, состоящие из концентрических колец разного диаметра — их можно подобрать под размер дна посуды. Кроме того, зазоры между кольцами компенсируют температурное расширение чугуна, возникающее при перегреве, и плита без повреждений выдерживает многократные циклы нагрева и остывания. Сплошные чугунные плиты менее надежны и требуют более аккуратной топки.
«Шведка» изначально предназначалась для выполнения нескольких функций: отопления, готовки разнообразной еды, а также сушки и хранения в тепле одежды. Ее конструкция продумана для мелочей, печь оснащена и варочной поверхностью, и духовкой, и отлично прогреваемыми нишами-печурками. Кроме того, ее дымовые каналы выполняются таким образом, что тело печи прогревается равномерно снизу до верху, благодаря чему в комнате держится стабильная температура.
