Отопительно-варочная печь 3х4 кирпича

В конце сентября закончил эту печь

Вот фотоотчет:

1 ряд

Поднял до уровня пода

Установка топочной дверки. Вокруг дверки сделана рамка из нержавеющей стали для защиты красного кирпича от температурного воздействия.

Это вид из соседней комнаты

Между рамкой дверки и кирпичом вставляю полоски базальтового картона

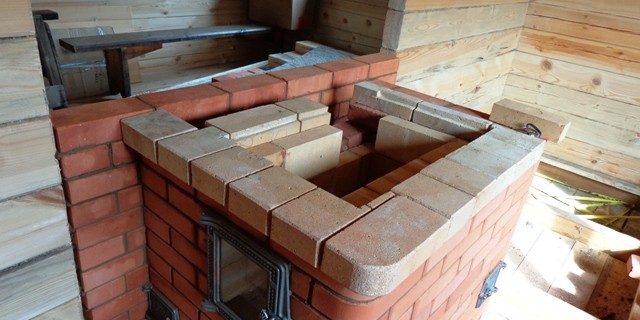

Выложен поясок из огнеупорного кирпича. В нем выбрана канавка для варочной плиты

Плита уложена на место

Напротив хайла поставил огнеупорные кирпичи для защиты красного кирпича от растрескивания

Кладка варочной камеры

Выложен клиновый кирпич без раствора на кружало

Вид сбоку на арку

Арка собрана. Продолжаю поднимать стенки варочной камеры.

Здесь видно перекрытие нижнего колпака и канал прямого хода

Здесь видна задвижка прямого хода и стальные уголки, по которым будет перекрываться варочная камера

Предпоследний ряд печи выполнен из огнеупорного кирпича с небольшим выступом

Это вид сверху. На выступы ляжет кирпич перекрыши

Печь готова. Осталось сделать дымоход

Это проход потолка. Труба шестерик, а внутри базальтовая теплоизоляция и нержавеющая труба диаметром 150мм и толщиной стенки 1 мм.

Дальше собирается труба-сендвич

Труба собрана

Базальтовая плита сверху замазана раствором.

Печь запущена

Для тех, кого интересует порядовка этой печи, прошу СЮДА

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь. Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма. Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

1 — Печной кирпич — примерно 1100 шт. Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу).
2 — Вязальная проволока
3 — Дверцы-чистки — 3 штуки
4 — Топка поддувала с регулировкой воздуха
5 — Каминная дверца для топки 500х500 мм
6 — Базальтовый шнур — 2 комплекта
7 — Задвижка трубы в кирпич — 3 штуки
8 — Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Доброго и уютного вам тепла в любое время года!

<index>

Добавил(а) Administrator

01.04.15 13:41

Данная печь является одним из вариантов теплоемкой печи. По своему дизайну, а также за счет использования в качестве топочной, каминной дверцы со стеклом, печь своим видом больше напоминает камин, который может создать уют в доме и подарить тепло окружающим.

Печь имеет размеры в основании 1015х630 мм. Высота ее составляет 2м 10см. Теплоотдача печи 2,1 кВт при одноразовой топке в сутки и 3,6 кВт, если топить два раза. Размер отапливаемого помещения не менее 30 м2.

За основу конструкции взята отопительная печь И.В. Кузнецова ОИК19 Ф.

Конструктивно, нижняя часть печи имеет каналы, работающие в режиме противотока, а верхняя часть устроена как колпак. Наличие задвижки «летнего» хода обеспечивает легкий розжиг печи после длительного ее неиспользования.

С 22 по 28 ряд идут одинаковые попарно чередующиеся ряды за счет чего можно либо увеличивать, либо уменьшать высоту печи. Если удалить два соседних ряда из этого диапазона, печь станет ниже на 14 см, если добавить – выше.

Радиусная обработка угловых кирпичей печи позволяет в значительной мере улучшить общий дизайн печи. Если при этом еще снять фаску на кромках внешней части печи, Вы получите настоящее украшение в своем доме. Указанная обработка кирпича может не применяться.

Печь можно использовать как при постоянном проживании в доме, так и в качестве дачного варианта.

Для более подробного ознакомления с устройством и конструкцией отопительной печи Вы можете посмотреть опубликованный тут видеоролик .

Наиболее полная информация, необходимая для самостоятельного повторения данной печи, находится в проекте.

Для того, чтобы отобразить проект в полно экранном режиме, нажмите на значок , находящийся в правом верхнем углу проекта. В открывшемся окне можно ознакомиться с проектом и скачать его в формате PDF.

По ссылке, расположенной ниже, можно скачать проект в виде ZIP-архива, содержащего PDF и DOC версии проекта.

Скачать проект печи.

Источник	Формат файла	Скачать
Я.Диск	zip(pdf,doc)
DropBox	zip(pdf,doc)

При наличии не работающих ссылок просьба сообщить об этом в комментариях.

< Предыдущая		Следующая >

Последнее обновление 08.01.20 15:39

</index>

Политика конфиденциальности

Статьи по теме

Что такое уют в доме? Это когда тепло зимой и прохладно летом, ступать по приятному на ощупь, не леденящему покрытию пола, удобная мебель и уютная кровать для вас и ваших детей. Дети засыпают быстрее и лучше высыпаются, когда тепло и удобно спать на мягких, детских матрасах https://mebelsait.dp.ua/detskie-matrasy.

Когда задумываешься о постройке собственного дома, появляться желание сделать его теплым и уютным. С обогревом дома справляются современные газовые и электрические котлы, конвертеры и т.д., но они не могут создать уютную атмосферу. Именно поэтому печное отопление снова активно используется.

Печка – это изюминка дизайна, и экономичный отопительный прибор. Для кладки печи гораздо проще найти опытного печника. Но это давно забытое ремесло только начало набирать популярность, и опытных печников очень мало. Поэтому возникает резонный вопрос: «Как сложить печь из кирпича своими руками?».

Правильная выкладка печи требует много усилий, а также придётся изучить много инструкций по кладке кирпичных печей.

Разновидности печей

Первым делом нужно выбрать печь, которая подойдет именно вам. Наибольшую популярность приобрели:

голландская;
русская;
шведка.

Голландка

Данная конструкция была создана русскими мастерами. Конструкция — не сложная и не требует много места. Но это не мешает ей хорошо отдавать накопленное тепло.

Русская печь

Крупногабаритная и многофункциональная печь. Но ее размеры оправдывает наличие — свободного места на котором можно отдохнуть. Под лежанкой есть топка, в ней можно готовить еду. Рядом с топкой стоит плита, а чуть ниже поддувало, которое поддерживает огонь. Так же там предусмотрена ниша для свежеприготовленной пищи.

Русская печь без труда прогреет помещение размер которого превышает 40 квадратных метров. Но для полноценной роботы потребуется много сырья.

Шведка

Относиться к компактным вариантам. В длину и ширину — 1 метр. Основная функция — нагрев помещения, но приготовить на ней еду тоже можно. Необычность такой печи в том, что на кухне выстраивают плиту, а вся остальная часть будет в другой части дома.

Такая конструкция пожароопасная. Но риск возгорания уменьшается при помощи заслонок.

Правила строительства

Самодельная печь должна отвечать требованием пожарной безопасности. Поэтому, нужно уделить особое внимание подготовки к строительству.

Определиться с местом расположения печи.
Подготовить правильный чертеж.
Купить качественные материалы для строительства.
Закупка инструментов.
Составить смету расходов.

Правильно составленные чертежи станут вашими главными помощниками, так как именно чертежи самодельной кирпичной печи помогают избежать многих ошибок. Готовые планы можно найти в интернете.

При выборе места установки, нужно учитывать площадь помещения и тип печи. Рассчитать все самостоятельно сложно, поэтому проще воспользоваться уменьшенным макетом печи из кирпича, фото которого есть в интернете.

Выбор рабочих инструментов

При кладе печи используется измерительные, строительный и многие другие вспомогательные инструменты:

Расшивка – затапливает раствор в швы и придает стыкам эстетичный вид. Она пригодиться, если печь останется без облицовки или штукатурки.
Кельма.
Молоток-кирка.
Лопата для раствора.
Отвес.
Печная линейка.

Материалы

Теплоотдача и долговечность печи будет зависеть, от материала, который использовался при постройке. Поэтому этот этап очень важен.

Для облицовки используют керамический кирпич – марки М-500. Он нечувствителен к перепадам температур. А топочную камеру, нужно выкладывать только из огнеупорного кирпича.

Кроме кирпича используется:

Просеянный песок.
Глина – нормальной жирности.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка. Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

выложить из кирпича;
заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора — одна часть цемента содержит 2,5 части песка и четыре части гравия.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито.

Сначала собирается наружный слой, который состоит из кирпичей, а затем середина. В швах не должно быть пустот, поэтому заполните их глиняной смесью.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, «замковой» выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Фото печей из кирпича

Также рекомендуем посетить:

<index>

Далеко не все владельцы частных домов или загородных сооружений имеют возможность подвести к ним централизованное отопление или газ, чтобы обустроить полноценную кухню с плитой и при этом эффективно отапливать помещения. С этой целью стал применяться такой популярный вариант, как порядовка отопительно-варочной печи. Что это такое и с какой целью производится?

Особенности

По сути, порядовка представляет собой определенную схему, согласно которой будет возводиться или модифицироваться печь. Сделать это без помощи опытных специалистов возможно даже людям, не имеющим особой практики.

Достаточно не отходить от четких инструкций, а также пошаговых рекомендаций и схем, разработанных профессиональными печниками. В итоге потребитель получит экономию и эффективно работающий отопительно-варочный агрегат.

В процессе порядовки фиксируется каждый шаг печника начиная от последовательности кладки, заканчивая учетом необходимых материалов. Так можно добиться максимально высокой точности и безопасности агрегата.

Опытные мастера по возведению печей помнят подобные схемы наизусть, но если планируется впервые построить печь своими руками, то без качественной схемы-порядовки не обойтись.

В большинстве случаев чертеж не имеет размеров, ведь печь может иметь любые габариты в зависимости от конфигурации дома. На нем только последовательно зарисованы этапы печной кладки. Опытным путем доказано, что именно они несут значимую информационную нагрузку, а также помогают на практике.

Преимущества порядовки:

Позволяет не тратиться на газовое отопление. Если печь сложена по правилам и без явных недочетов, то дом будет полноценно отоплен.
Работа посильна любому, что обеспечивает значительную экономию средств.
Порядовка зарекомендовала себя как проверенный опытом метод обустройства качественно функционирующих печей, сопровождаемых лежанками, каминами и варочными поверхностями.
Схема-порядовка вполне понятна, причем она не требует от начинающего печника знаний строительных нюансов.
Выбор современных порядовок достаточно велик (их можно скачать на специальных сайтах или приобрести у опытных практикующих печников).

Возведение печи

Порядовка печей, самой популярной из которых на российском пространстве считается «шведка», состоит из нескольких шагов.

Каждый этап имеет важное значение и не может игнорироваться мастером.

Этап подготовки

Изначально надо запастись всеми необходимыми материалами: кирпичом (огнеупорным, обычным), его примерное количество вычисляется по схеме; цементом для фундаментного раствора и глиной для раствора, на который будут «сажать» кирпич; а также известью, предназначенной для штукатурки.

Важно не забыть приобрести следующие металлические элементы и фурнитуру: арматурную сетку, заслонки, металл в листах, задвижки, дверцы, шины, уголки.

Из инструментов понадобятся корыто, предназначенное для смешивания в нем раствора, уровень, отвес, сито, молоток, мастерок и лопата.

Все готово? Теперь приступают непосредственно к кладке печи.

Идеально, если отопительно-варочную печь возводят на этапе строительства дома. Это минимизирует усилия печника, а также даст возможность соорудить печь своими руками без особых проблем.

Подготовка основания для отопительно-варочной печи

Полноценный печной фундамент обеспечит нормальное функционирование агрегата в будущем, именно поэтому ему уделяют особое значение и осуществляют в несколько этапов.

Сначала делают стяжку из песка и цемента на уровне полового настила.

Сверху стяжки укладывают слой минерального картона или асбестового листа толщиной около 4 мм с запасами по углам до 30 см, а перед областью варочной поверхности – до 60 см, поверх которого накладывают тонкую оцинковку или фольгу, а затем снова слой минваты или асбеста.

После этого кладется железный лист, вырезанный с учетом тех же боковых выпадов, а сверху него размещают войлок, пропитанный в растворе из глины.

Подготовка основы считается завершенной, когда подсохнет самый верхний войлочный слой. После этого можно начинать непосредственную укладку кирпича.

Этапы непосредственной порядовки отопительно-варочной печи

Важно помнить, что огнеупорный кирпич на схеме-порядовке обозначают штриховкой и его ни в коем случае нельзя заменять на обычный: это может обнулить все старания и не позволит печи справиться со своими принципиальными задачами.

Кирпичная кладка

Этапы кирпичной порядовки выглядят следующим образом:

Начальный кирпичный ряд должен укладываться с помощью угольника, а уровни четко контролироваться. От этого зависит долговечность и эффективность будущего отопительно-варочного агрегата.
Второй ряд кладут, точно согласовывая каждый шаг с порядовкой.
Третий ряд подготавливают, учитывая его соответствие высоте дверцы поддувала.
Укладке 4-го ряда стоит уделить особое внимание. Этап кладки осуществляется в направлении вправо, здесь монтируют дверку, необходимую для удаления золы и перекрывают дверцу поддувала, а над зольником делают отверстие в виде квадрата.
Укладка 5-го ряда аналогична четвертому, но здесь еще сужают зольное отверстие.

На ряде №6 применяют шамотовый огнеупорный кирпич. Затем перед решеткой от колосника скалывают кирпич, что должно обеспечить в итоге эффективность укладки топлива на решетку. Между 6-м рядом и колосником оставляют 15-миллиметровое отверстие, заполненное золой или в крайнем случае песком, обеспечивающими компенсацию при возможном расширении материала.
На 7-м ряду делают печной канал в виде буквы П, причем его перекрывают таким образом, чтобы из него в итоге образовалось 3 канала.
Затем монтируют топочную дверь, используя в качестве основы шестой огнеупорный пласт.
8 и 9 слои аналогичны 7-му. Единственное, на чем стоит акцентировать внимание – уровни конца 9-го ряда и дверки топки обязаны совпадать. Затем стесывают кирпичи и перекрывают перегородку топки и канал слева.

Последний слой должен перекрывать дверки топки и оставлять два канала, которые имеют сечение в виде квадрата.
Финальный «аккорд» – укладка варочной поверхности. При этом необходимо перекрыть дверцы камеры для топки, а также вмонтировать заслонку и дверцу.

Затем следуют не менее важные этапы обустройства вентиляционной системы и дымохода. Именно от них зависит безопасность эксплуатации печи.

Особенности устройства дымохода

Для современных печей используют дымоходы из нержавейки, асбестоцементных труб и кирпича. Разница между ними заключается в том, что трубы и нержавейку можно купить готовыми и присоединить к уже существующей печи, а кирпичный дымоход целесообразно возводить вместе с печью.

Нормы и правила

Строительство дымоходов регламентируется специальными правилами государственного образца, ведь от того, насколько корректно они сделаны, зависит безопасность жизни людей.
Дымоходы строят, учитывая множество нюансов. К примеру, общепринято, что один дымоход может принимать дым не более, чем из 2 печей.
Для обустройства дымохода ни в коем случае нельзя использовать каналы под вентиляцию.

Размеры дымохода, согласно нормам, напрямую зависят от мощности печи и составляют 14×14 см, 14×27 см или 14×20 см. Регламентируется также и длина дымохода, которая не должна превышать пяти метров, учитывая начало в точке колосников печи и заканчиваясь в устье трубы.
Если печи работают от дров или угля, то дымоходы оборудуют заслонками, в которых проделаны дырочки диаметром 1,5 см.
Для обустройства дымохода со стенками около 12 см применяют глиняный кирпич. Труба может идти не строго вертикально, а отклоняться до 30 градусов. Устье трубы оснащают специальным гасителем искр в том случае, если поверхность крыши сделана из горючего кровельного материала.
Для минимизации атмосферных воздействий на устье трубы надевают защитный колпак, установленный таким образом, чтобы не мешать выходу дыма.

Укладка дымохода своими руками – задача даже более сложная и ответственная, чем монтаж печи, поэтому на этом этапе рекомендуется воспользоваться хотя бы рекомендациями опытного специалиста.

Дымоход может быть уложен в 4, 5 или 6 кирпичей в зависимости от мощности отопительно-варочной печи. Для создания препятствия образованию естественного конденсата, разрушающего кирпич, рекомендуют произвести гильзование дымохода, подразумевающее введение внутрь трубы из металла. Оставшиеся межу кирпичом и трубой зазоры заполняют негорючим материалом с изолирующим свойством, а конденсат собирается в специальную емкость.

Если все этапы возведения отопительно-варочной печи были осуществлены с учетом требований и нюансов, при этом не была нарушена порядовка-схема кладки, то примерно через месяц, после полной обсушки печи, ею можно будет начинать активно пользоваться.
