Особенности сшитого полиэтилена для производства труб и сфера их применения

Для проектирования системы отопления можно выбрать трубы из сшитого полиэтилена. Они относятся к полимерным материалам, но различаются по характеристикам и свойствам от ПВХ или полипропилена. Перед выбором труб нужно изучить их эксплуатационные качества, производителей, особенности монтажа.

Особенности труб для отопления из сшитого полиэтилена

Разница между простым и сшитым полиэтиленом для отопления заключается в формировании устойчивых внутренних связей во время производства. Поперечные молекулярные соединения обеспечивают изделию механическую прочность, устойчивость к высоким температурам. Одновременно сохраняются преимущества простого полиэтилена, и его недостатки. Эти особенности сшитого полиэтилена нужно учитывать при разработке отопительной системы.

Достоинства сшитого полиэтилена

Эти трубы обладают всеми преимуществами полимерных изделий – не подвержены коррозии, имеют небольшую удельную массу, гладкие внутренние стенки не дают образоваться отложениям из карбоната кальция, магния, солей. При правильном монтаже и эксплуатации отопление из сшитого полиэтилена прослужит долго. Главное – соблюдать температурный режим и контролировать давление системы.

Преимущества:

• Рабочая температура теплоносителя до +90°С. В некоторых моделях допускается кратковременное температурное воздействие до +100°С.
• Минимальное значение температурного расширения. Во время проектирования теплоснабжения не нужно предусматривать компенсационные кольца, как для труб из полипропилена.
• Выбор способов соединения – электросварочные, прессовочные или обжимные фитинги. Метод зависит от условий монтажа и бюджета.
• Небольшой вес. Упрощается транспортировка и монтаж.

Ярко выражен эффект памяти формы. После механического или теплового воздействия изделие стремится вернуться в исходную форму.

Основные недостатки материала

Но несмотря на плюсы у труб из сшитого полиэтилена есть недостатки, которые нужно учитывать в отоплении. Главный – разрушение материала при воздействии ультрафиолета. Поэтому в разводке теплоснабжения нужно исключить прямое воздействие на магистраль солнечных лучей. Если для соединения применяются фитинги из латуни, материал отделки не должен разрушать этот металл.

Дополнительные недостатки:

• Диффузия кислорода. Он проникает через стенки сшитого полиэтилена, попадает в теплоноситель. Обогащение воды кислородом ведет к разрушению металлических элементов системы – теплообменника, фитингов. Поэтому для теплоснабжения нужно выбирать модели с кислородным барьером из этиленвинилового спирта.
• Ограниченность способа прокладки. Для отопления нужно выполнить два условия – защита от солнечных лучей и уменьшения провисания после запуска горячей воды. Поэтому полиэтиленовые трубы для отопления часто устанавливают на черновой пол.
• Все недостатки скрытого монтажа. Для ремонта и обслуживания теплоснабжения придется демонтировать декоративное покрытие.

Из-за низкого коэффициента теплопроводности тепло в помещение от труб не передается. Но это можно считать достоинством, так как уменьшаются тепловые потери в трубопроводе при движении горячей воды.

Читайте также:

Монтаж теплого пола из сшитого полиэтилена Греющая поверхность плитки или ламината в холодные зимние дни напоминает о тепле нагретых в летнюю пору жаркими…

Технические характеристики изделий

Каждый производитель старается сделать универсальные трубы для отопления и водоснабжения. Но учитывая свойства сшитого полиэтилена, невозможно адаптировать их для всех видов теплоснабжения. Ограничения – максимальная температура воды и давление.

Для примера можно сравнить технические характеристики моделей от известных производителей.

Параметр	Rehau	Valtec	Uponor
Номинальное давление, Бар	10	8	10
Максимальная температура воды, °С	90	90	95
Максимально допустимое давление, Бар	12	10	12
Максимальная краткосрочная температура воздействия, °С	100	100	100
Теплопроводность, Вт/м*К	0,35	0,38	0,35
Минимальный радиус изгиба, d (диаметр)	5xd	5xd	4,5xd

Среднее значение веса одного погонного метра зависит от диаметра. Для 16 мм он равен 90 г, для 20 мм – 125 г. Для защиты от внешнего воздействия производители выпускают изделия с наружной оболочкой из полиэтилена низкой плотности. Температура плавления составляет +200°С, материал горит при +400°С. Он поддерживает процесс горения даже без влияния внешнего источника (пламени).

Конструкция и метод производства трубы рех

Высокая кислородная проницаемость стала причиной модернизации стандартных труб из сшитого полиэтилена. Для защиты теплоносителя от обогащения кислородом в конструкции есть дополнительный слой. Он делается из этиленвинилового спирта (EVON) или алюминиевой фольги. Труба состоит из внутреннего слоя сшитого полиэтилена, клея, барьера EVON и наружной оболочки. Иногда для защиты от ультрафиолета поверхность покрывают лаковым составом.

Для изготовления разработано более 15 способов. Но массово используют только три. Основная характеристика – степень сшивания:

• Физический PEX-C. На материал воздействуют рентгеновским излучением. Недостаток – обработка зависит от толщины стенки. Можно получить сшивание до 70 %.
• Химический PEX-X или PEX-D. В производстве редко используют радикалы азота для получения трубы PEX-D из-за несовершенства технологии. Чаще применяют силановую обработку (PEX-X), в результате которой достигается степень сшивания до 65%.
• Пероксидный метод PEX-A. Трудоемко в производстве, на материал воздействует высокая температура и перекись водорода. Сшивание – до 85 %.

Для изготовления могут использовать два вида сшитого полиэтилена – для внутреннего и внешнего слоя. Так повышают эксплуатационные качества.

Полиэтиленовая труба pe rt

Для решения проблемы негативного воздействия ультрафиолета и повышения температурного предела был разработан новый материал – PE-RT. Во время производства в качестве мономера используют октен. Он образует пространственную «ветвистую» структуру. Это увеличивает термостойкость и прочность.

Однако использовать их для системы теплоснабжения не рекомендуется по таким причинам:

• Несмотря на повышенную термостойкость и предел температуры воды до +110°С, при максимальном температурном воздействии происходит ускорение процесса разрушения.
• Для сохранения эксплуатационных качеств средняя температура воды не должна превышать +60°С.
• Небольшой срок эксплуатации.

Может применяться для радиаторных подводок, но при условии, что температура воды не превышает +60°С. Это актуально при необходимости открытого монтажа магистрали, когда скрыть отдельный участок невозможно.

Трубы для отопления Rehau

Компания Rehau занимается изготовлением труб из сшитого полиэтилена пероксидным методом. Диаметр варьируется от 16,2 до 40 мм. Они поставляются в отрезках или бухтах. Преимущество – можно купить все комплектующие для установки теплоснабжения (фитинги, фиксаторы поворота, запорную и регулирующую арматуру, фиксирующие желоба).

Для монтажа труб  Rehau из сшитого полиэтилена примеряют следующие марки:

• STABIL, (PE-X/AI/PE). Кислородный барьер из алюминиевой фольги. Обладает пониженным коэффициентом температурного расширения (0,026 мм/м*К). Однако теплопроводность равна 0,45 Вт/м*К.
• Flex (RAU-PE-Xa). Отличие от Stabil – повышен коэффициент температурного расширения (0,15 мм/м*К). Возможна поставка изделий нестандартного диаметра 63 мм.
• Pink (RAU-PE-Xa). От Flex отличается только цветом.

Для защиты от воздействия окружающей среды можно купить трубы с наружной изоляцией из полиэтилена низкой плотности или экструдированного вспененного полиэтилена.

Трубы Valtec

Производственная компания Valtec предлагает трубы PEX-EVON, изготовленные силановым способом. Можно выбирать только два диаметра – 16 и 20 мм. Для монтажа рекомендуется использовать пресс-фитинги компании VTm.200, обжимные соединители VTc.4410 и VTc.709.

Монтаж можно делать только при температуре не ниже +10°С. Возможно восстановление заломленного участка с помощью строительного фена. Но тогда максимально допустимое давление должно быть снижено на 20 %. Альтернатива – замена дефектного участка, используя муфты.

Трубы Uponor

Изделия компании Uporon рекомендуются для организации радиаторного отопления. Они изготавливаются из сшитого полиэтилена PE-Xa. В качестве диффузионного барьера используется сополимер этилена и винилового спирта. Состав разработан компанией, с учетом требований к соединениям труб.

Для отопления Uporon предлагает такие модели:

• Comfort Pipe Plus. Разрабатывался специально для систем теплоснабжения. Диаметры и толщины стенок – 16*2, 20*2 и 25*2,3 мм. Рабочее давление – 6 Бар.
• Radi Pipe (Eval). Имеют больший ассортимент по диаметрам – 16-63 мм. Толщина стенки варьируется от 2 до 5,8 мм.

Для соединения рекомендуется использовать оригинальные фитинги Q&E и PPSU. Для первых нужно приобрести специальные кольца.

Российские трубы Бир Пекс

Компания «Бир Пекс» – это российский производитель, который освоил технологию изготовления пекс трубы для отопления. Собственные производственные линии позволяют своевременно реагировать на изменения рынка. Материал – PE-Xb. Особенность продукции – увеличенная толщина стенки.

Модели:

• Премиум. Соответствуют 6 классу эксплуатационных характеристик. Для открытого монтажа можно использовать Премиум УФ-стоп.
• Стандарт. Хороший вариант для организации автономного отопления. Пятый класс эксплуатационных характеристик. Максимальная температура воды в системе – +95°С.

Компания предлагает оригинальные компрессионные и напрессовочные фитинги Eagle.

Монтаж труб отопления из сшитого полиэтилена

Для установки и соединения труб рекомендуется использовать фитинги того же производителя. При составлении схемы нужно минимизировать число соединений, чтобы повысить надежность системы. Инструменты – линейка, рулетка, труборез, расширитель для фитингов, специальные зажимные ножницы. Перед началом работ нужно попробовать сделать несколько соединений на обрезках.

Подробнее об инструментах:

Монтажный инструмент для работы с трубами из сшитого полиэтилена Время установки стальных труб для подачи воды или отопления давно в прошлом. Сегодня применяется более современный…

Советы по монтажу:

• Если температура на улице ниже +10°С, трубы должны пролежать в помещении с комнатной температурой до окончательного нагрева.
• Для скрытого монтажа использовать защитные ниши или скорлупы. Их размер должен быть больше сечения труб для компенсации линейного расширения.
• Доступ к механическим соединителям. Установить ревизионные люки.
• После сборки системы сделать пробный запуск.

Отопление должно проработать 2-3 суток. После этого проверяется целость магистралей, формируется цементная стяжка, устанавливаются защитные декоративные материалы.

На что обратить внимание при выборе труб

При выборе труб рекомендуется проверить:

• Цветовая маркировка. Красная полоса обозначает возможность использования в системе теплоснабжения.
• Заводская маркировка. Должно быть название производителя, модель, дата выпуска.
• Замерить диаметр стенки, он должен быть не менее 2 мм.
• На торце слои не должны расслаиваться.

Во избежание покупки подделки нужно посещать строительные супермаркеты или специализированные магазины. Качество и долговечность систем отопления из труб PEX зависит от качества материала, соблюдения технологии монтажа системы отопления и условий эксплуатации.

Система напольного отопления теплый пол в последнее время приобрела большую популярность, особенно при строительстве новых домов. Впервые такая система была использована в Древнем Риме. Римляне использовали каменные столбы с плитами, чтобы создать зазоры, через которые распространялся теплый воздух. Система теплый пол предлагает полное решение для создания идеальной зоны комфорта в любых условиях.

Трубы являются одной из основных частей теплого пола. Очень важно, чтобы они имели хорошее качество, идеальные технические характеристики, были правильно установлены и не вызывали проблем при дальнейшей эксплуатации.

При установке теплого пола используются следующие виды труб:

• медные
• стальные гофрированные
• полипропиленовые
• металлопластиковые
• трубы из сшитого полиэтилена

В данный момент наиболее распространены металлопластиковые трубы и трубы из сшитого полиэтилена (REX), в отличии от дорогих медных и стальных гофрированных.

Металлопластиковые трубы

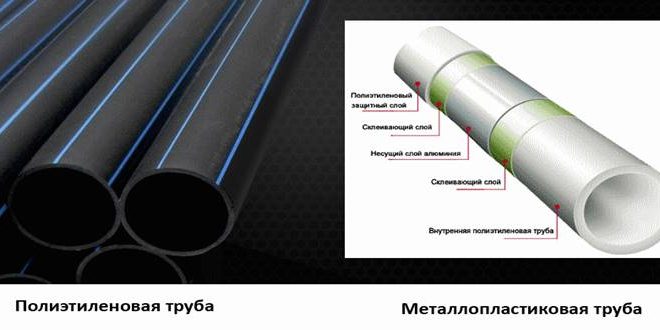

Металлопластиковые трубы (МП) — многослойные композиционные трубы, состоящие из пяти слоёв. Внутренний и наружный слои из полиэтилена плотно соединены с внутренним слоем из специальной алюминиевой фольги с помощью клея.

Эта сложная труба была разработана специально для напольного отопления, чтобы предложить оптимальную эффективность в плане тепловой мощности на м², когда достигается равномерная температура нагрева поверхности пола с минимальным количеством труб. Слой алюминия приводит к более быстрому времени нагрева. Внутренняя стенка труб гладкая, поэтому не происходит кальцификации, трубы не подвержены коррозии. Уникальное сочетание алюминия и полиэтилена гарантирует прочность, что служит альтернативой медным трубам. Металлопластиковые трубы имеют свои преимущества и недостатки. Есть целый ряд причин, по которым МП трубы являются лучшими из имеющихся труб для теплого пола.

Достоинства металлопластиковых труб

К достоинствам МП труб можно отнести следующие характеристики:

• антикислородная защита для предотвращения разъедания металлических частей системы, таких, как, например, котел;
• низкий коэффициент линейного расширения;
• устойчивость к коррозии, а также к воздействию химикатов;
• хорошая шумоизоляция;
• гладкая поверхность (меньшая потеря давления);
• держат форму;
• долговечность — испытания показали, что срок эксплуатации составляет до 50 лет и выше.
• максимальная рабочая температура при давлении в 10 бар до 95 ºС;
• удобный монтаж, так как МП трубы легко сгибаются. Это позволяет их равномерно укладывать змейками и спиралями с большим количеством сгибов.

Соединение МП труб производится с помощью различных систем фитингов, используя специальный инструмент: пресс-клещи, ножницы для МП труб, развертки для обработки труб, опрессовщик и другие.

Недостатки металлопластика

К недостаткам труб можно отнести следующее:

• разная величина коэффициента линейного расширения у алюминия и полиэтилена, что может привести к расслоению труб;
• при использовании резьбовых фитингов возможна накипь на внутренней части фитингов, поэтому лучше использовать пресс-фитинги;
• при пережиме фитингов в процессе монтажа может появиться разрез на трубе.

Трубы из сшитого полиэтилена

Трубы из сшитого полиэтилена — REX трубы. REX — это аббревиатура сшитого полиэтилена. Этот гибкий, прочный материал становится всё более популярным материалом. Чтобы придать полиэтилену прочность и устойчивость к температурным воздействиям, его подвергают обработке под высоким давлением. Это приводит к образованию дополнительных молекулярных связей. Такой метод обработки называется *сшивной*, поэтому полиэтилен называют сшитым полиэтиленом.

В связи с трёхмерной молекулярной связью в структуре полиэтилена имеется ряд преимуществ по сравнению с традиционными металлическими трубами. Трёхмерная молекулярная связь повышает устойчивость эксплуатации труб к термодеформации, истиранию, царапинам, усадке, появлению трещин вследствие внутреннего напряжения.

При выборе REX труб следует обращать внимание на степень сшивания. Стандарт требует определенной степени сшивания, не менее 65%, в диапазоне от 65% ло 80%. Способ сшивания влияет на срок службы и технические характеристики, а также стоимость труб.

Существует три способа получения сшитого полиэтилена, влияющих на степень сшивания.

1. Пироксидный (REX — a) — в полиэтилен вводят пироксиды. Степень сшивания до 85%.
2. Силановый (REX — b) — в полиэтилен добавляют органосиланиды. Степень сшивания не менее 65%.
3. Радиационный (REX — c) — степень сшивания 60%.

Если степень сшивания 0%, то трубы становятся слишком хрупкими и склонными к растрескиванию. Слишком малое сшивание может иметь не менее серьёзные последствия.

Плюсы REX-труб

REX трубы обладают рядом преимуществ:

• низкий уровень шума труб из-за своей гибкости и способности поглощения всплесков давления;
• легкость;
• удобство в установке;
• обладают *памятью формы*, легко могут восстанавливать первоначальную форму;
• устойчивость к коррозии;
• прочность, эксплуатация рассчитана на срок не менее 50 лет;
• устойчивость к замерзанию в холодную погоду;
• гибкость;
• минимальная вероятность *взрывов* после размораживания системы;
• выдерживают высокие перепады температур и давления.

Трубы из сшитого полиэтиленадоступны по цене. Установка REX труб производится с использованием специализированных фитингов. Это позволяет значительно сократить гидравлические потери в трубопроводе. Увеличивается срок эксплуатации системы теплого пола, так как используется меньше фитингов на изломах, что уменьшает риск утечек и дорогостоящих ремонтных работ в будущем.

Минусы труб из сшитого полиэтилена

К недостаткам можно отнести следующее:

• отрицательное воздействие прямых солнечных лучей;
• REX трубы, в отличие от металлопластиковых, не имеют алюминиевого слоя, поэтому с ними труднее работать, так как требуется больше движений, чтобы зафиксировать трубу и удержать форму;
• антидиффузная защита находится на внешней стороне трубы так долго, как осторожно с трубой обращаются, чтобы не иметь проблем с установкой. При несоблюдении правил монтажа можно повредить антидиффузную защиту. Это также одна из причин, почему, независимо от типа используемых труб, установка должна быть выполнена опытными сертифицированными специалистами.

При сравнении металлопластиковых труб и труб из сшитого полиэтилена (REX) видно, что данные виды труб обладают многими одинаковыми характеристиками, такими как антикислородный барьер, стойкость к коррозии, гибкость, прочность, долговечность, удобство монтажа. Но также имеются и некоторые отличия.

Трубы из металлопластика быстрее нагреваются, имеют большую теплопроводность, более простой монтаж. Но стоимость труб из сшитого полиэтилена ниже, чем металлопластиковых. Но REX трубы имеют большую теплоотдачу, поэтому система теплого пола становится более экономичной, что позволяет при установке прокладывать трубы с большим промежутком. Это способствует более меньшему потреблению мощности для обогрева площади помещения. Установку REX труб надо проводить более осторожно, чтобы не повредить трубы и не нарушить диффузную защиту.

В любом случае эти два вида труб являются высококачественными и надежными, отвечают современным техническим требованиям, идеально подходят для теплого пола.

Система теплый пол позволяет ощутимо повысить уровень комфорта в доме. Выделяемое системой тепло распространяется в комфортной для хозяев зоне, не стимулирует движение воздуха с пылью. При наличии определенных навыков и знаний сделать пол с трубопроводом из полиэтилена можно самостоятельно.

Мы расскажем, как применять самый недорогой материал в обустройстве напольного обогрева. В представленной нами статье подробно разобрано, как грамотно уложить сшитый полиэтилен для теплого пола, с каким шагом и по какой схеме расположить. Наши советы помогут соорудить идеально действующую систему.

Сшитый полиэтилен: особенности и преимущества

Сшитый полиэтилен – вариант обычного этилена, усиленный путем химического, физического или комплексного воздействия. Благодаря этой процедуре кроме характерных продольных связей в структуре полимера появляются поперечные соединения.

В итоге производственных манипуляций полиэтиленовые изделия получают стабильность размеров, приобретают повышенную прочность к деформированию, воздействию высокой температуры. Процесс обработки с введением в состав полимера органических соединений называется «сшивкой».

В зависимости от технологии выполняют его либо перед, либо после экструдирования. Длинные трубы в бобинах из сшитого полиэтилена используются для обустройства систем отопления из-за своей высокой герметичности – риск возникновения протечек сводится к нулю.

Технические характеристики линейных изделий из сшитого полиэтилена:

• внешний диаметр 10-200 мм;
• толщина стенки 2-5 мм;
• средний удельный вес 110 г/пог.м;
• плотность 940 кг/м³;
• размягчение при температуре более +100º С, плавление +200ºС, горение +400ºС;
• среднее рабочее давление 6 МПа;
• средняя теплопроводность – 0,4 Вт/мК.

Учитывая, что максимальная температура теплоносителя составляет +90º С, а давление не превышает 4 бар, можно сделать вывод, что трубы такого типа отлично подходят для монтажа водяного теплого пола.

Стоимость 1 кв.м. пола с подогревом из сшитого полиэтилена составляет 1500-3500 рублей

В сравнении со стальными гофрированными или медными трубами, также нередко используемыми для теплого пола, эти изделия имеют следующие преимущества:

1. Устойчивость к коррозионным процессам. Материал не подвержен коррозии, воздействию агрессивных сред, не деформируется при повышенной кислотности, щелочности, а также при контакте с органическими веществами.
2. Отличные прочностные характеристики. Устойчивость к статическим и динамическим нагрузкам, стойкость к разрыву, сгибанию, растягиванию и пр. Трубы без повреждений переносят воздействие низких и высоких значений температуры.
3. Стабильная пропускная способность.  На стенках трубопровода не откладывается осадок, сокращающий внутренний диаметр труб.
4. Эластичность. Гибкие трубы не разрываются при сгибании под любым радиусом.
5. Экологическая безопасность. При нагревании изделия не выделяют токсины.

При правильном монтаже и соблюдении рекомендованного терморежима полиэтиленовый теплый пол прослужит не менее 50 лет. Полностью затраты на создание системы окупаются за 1-2 года.

Пошаговый монтаж теплого пола

Технология устройства заключается в поэтапном создании слоев, укладываемых в строгой последовательности. Общая толщина системы составит 10-20 см в зависимости от характеристик стяжки, используемого утеплителя и армирования.

Подготовительные работы перед сооружением

Следует иметь в виду, что средняя нагрузка, создаваемая “пирогом теплого пола” на основание из бетона, составляет 300-350 кг/м2. Поэтому перекрытия должны быть рассчитаны на такой вес.

При устройстве подогреваемого пола с использованием труб, изготовленных из сшитого полиэтилена, требуется выполнить следующие этапы работ:

1. Выбор труб. Расчет протяженности контура. Составление схемы укладки.
2. Подготовка основания. Укладка гидроизоляции и утепления.
3. Монтаж контуров труб. Гидравлические испытания.
4. Заливка стяжки и финишная укладка выбранного напольного покрытия.
5. Ввод системы в эксплуатацию.

При покупке коллекторов лучше отдать предпочтение устройствам с балансировочными клапанами и расходомерными приборами, которые в будущем упростят настройку системы, а в случае возникновения неисправности помогут быстро определить проблемный контур.

Для сооружения водяного пола с подогревом потребуется следующее:

• водонагревательный котел для подогрева теплоносителя;
• расширительный бак;
• циркуляционная помпа для принудительного движения теплоносителя;
• сантехническая фурнитура: фитинги, шаровые клапаны;
• бобина труб из сшитого полиэтилена;
• крепежные элементы для плит утеплителя и ПЭ-труб;
• распределительный коллекторный узел;
• демпферная лента;
• утеплитель и армирующая сетка;
• раствор для стяжки или смесь «сухая стяжка».

Все материалы следует подготовить заранее, чтобы в процессе обустройства теплого пола не отвлекаться на хождение по магазинам и на докупку недостающих комплектующих.

Выбор распределительного коллектора лучше доверить профессионалам или рассчитать самостоятельно при помощи специальных программ-калькуляторов

Выбор и создание схемы укладки труб

Для жилых помещений используются три схемы укладки: «змейка», «ракушка» или «улитка» и «сдвоенная спираль». Спиральная «улитка» – самый простой вариант, обеспечивающий однородное распределение тепловой энергии. По указанной схеме чаще всего сооружают водяные теплые полы, т.к. все углы в ней по 90º.

Укладка по схеме «змейка» несколько сложнее, потому что связан с поворотами по 180º.  Но он отлично подходит для устройства системы из сшитого полиэтилена, потому что трубы из этого материала свободно гнутся, в петлях практически не снижается пропускная способность.

Выбор схемы укладки полностью зависит от характеристик помещения. Если речь идет об обустройстве крупногабаритных площадей, укладка производится по схеме «сдвоенная спираль». Она же употребляется, если запланировано выделение зон по интенсивности отопления, например в холле, перед входной группой или перед объемной террасой.

«Улитка» гарантирует равномерный прогрев пола, «Змейка» – максимальную температуру в краевых точках комнаты

Для простой спиральной и змеевидной схем оптимальной протяженностью контура будет 60-80 м. Для помещений, где длина намного больше ширины допустима протяженность контура 100-120 м, но при условии, что используются трубы большего диаметра.

Расстояние между трубами (шаг) составляет 10-35 см. Чем шире шаг, тем меньше тепла будет поступать от пола.

В пиковых точках, где наблюдаются самые максимальные потери тепла, ширина шага должна быть минимальной, например, возле входной двери она должна составлять 10-15 см, увеличиваясь при приближении к центру комнаты. Расстояние труб от стен по периметру – 30-45 см.

Коллекторный узел для теплого пола по возможности располагают в центре квартиры (этажа частного дома). Так все точки греющей напольной системы будут снабжаться теплоносителем примерно равной температуры. В зонах повышенных теплопотерь, возле оконных и дверных проемов, шаг между трубами сокращают, чтобы увеличить теплоотдачу

Подробно схемы и варианты укладки трубопровода теплого водяного пола описаны в статье, с которой мы рекомендуем ознакомиться.

Выбор и расчет количества труб

При выборе труб из сшитого ПЭ предстоит решить, какого диаметра изделия лучше приобрести. Как показывает практика, оптимальным вариантом для устройства теплого пола в собственном доме или квартире, расположенной в первом этаже, будет труба 16 мм.

Для помещений, длина которых в несколько раз превосходит ширину можно использовать трубы 20 или 25 мм. Толщина стенки подойдет стандартная – 2 мм.

Для расчета необходимого количества полиэтиленовых труб можно применить формулу:

D=S / M х k

Где:

• D – расчетная длина трубы;
• S – площадь обогреваемого пола;
• М – выбранный по схеме средний шаг;
• k – коэффициент запаса (для помещений до 30 м2 составляет 1,1, больше 30 м2 – 1,4).

Следует помнить, что максимальная длина трубы из сшитого полиэтилена зависит от диаметра – чем больше диаметр, тем длиннее может быть труба-теплоноситель. Для изделий диаметром 16 мм – до 90 м, 20 мм – 120 м, 25 мм – 150 м.

Слишком длинные трубы при малом диаметре повышают риск возникновения проблем с циркуляцией теплоносителя

О том, как выполнить полный расчет водяного теплого пола, включая определение теплопотерь и мощности циркуляционного оборудования, вы узнаете из рекомендованной нами статьи.

Подготовка основания под трубы

Когда расчеты нужного количества труб завершены, можно переходить к подготовке основания для контура водяного теплого пола.

Этот этап включает следующие рабочие процессы:

• удаление старого напольного покрытия и старой стяжки;
• укладка изоляционного слоя;
• монтаж утеплителя;
• укладка армирующей сетки;
• наклейка демпферной ленты.

Сначала необходимо выровнять основание так, чтобы перепады составляли не более 5 градусов (проверяем строительным уровнем). Для выравнивания можно использовать песчаную смесь с последующей утрамбовкой или самонивелирующиеся составы. Выровненное основание убирается от пыли и мусора.

Затем предстоит укладка гидроизоляционного слоя. Самый простой вид – полиэтиленовая пленка.

При наличии финансовых возможностей лучше использовать качественную российскую или европейскую гидроизоляцию в виде полимерной мембраны. Она не только надежно защищает пол от влаги, но и позволяет системе теплый пол «дышать».

Для увеличения параметров по сохранению тепла пароизоляцию можно укладывать на фольгированный утеплитель-теплоотражатель

За гидроизоляцией наступает черед теплоизоляционной подложки, в качестве которой можно использовать экструдированный пенополистирол. Это наиболее дешевый и эффективный способ снижения теплопотерь.

Из новых утеплителей самым экологичным считается пробковый теплоизолятор, но его стоимость в десятки раз выше, чем у самого дорого пенополистерола. Плиты утеплителя толщиной 5 см крепятся к деревянным направляющим рейкам при помощи дюбель-гвоздей. Между собой плиты скрепляются клеем и специальными скобами.

Что касается армирующей сетки, то при использовании пенополистирольных плит в ее укладке необходимости нет – трубопровод укладываются прямо на утеплитель. Использование сетки оправдано в том случае, если поверх утеплителя стелют еще один слой гидроизоляции.

Если нет желания переплачивать за утеплитель, то нужно иметь в виду, что в продаже имеются специальные утеплительные блоки для монтажа теплого пола, в которых предусмотрены каналы для труб. Такие блоки существенно удорожают создание теплого пола, но использовать их очень удобно.

После слоя сетки пора наклеивать компенсирующую демпферную ленту. Это делается просто – по периметру помещения наклеивается пенолексная лента, которая компенсирует расширение будущей бетонной стяжки. Вместо демпферной ленты можно использовать ровные куски пенополистерола.

После подготовки основания монтируется отопительный котел и коллекторный распределительный узел. Котел подключается к системе водоснабжения и питания (газ или электричество).

Специальный утеплитель для теплого пола имеет зазоры для труб и разметку для их правильной укладки

Информацию о выборе теплоизоляционных матов, применяемых в устройстве водяных теплых полов, детально передает следующая статья, которую мы советуем прочесть перед планированием укладки.

Монтаж полиэтиленовых труб

Укладка теплого пола осуществляется контурами по выбранной заранее схеме. Контур – замкнутое кольцо трубы, которое по возвращении к коллектору подключается к нему при помощи фитинга.

Для небольших помещений устраивают 1-3 контура. Для упрощения монтажа рекомендуется на плиты пенополистерола нанести примерную разметку. При наличии разметки вам будет проще укладывать полиэтиленовые трубы и проверять размер шага.

Перед стартом монтажа трубопровода теплого пола также необходимо решить, как будет производиться соединение труб и каким образом будут полиэтиленовые трубы крепиться к утеплителю.

Дело в том, что стыковочные соединения труб могут осуществляться:

• сваркой;
• обжимными фитингами;
• прессовочными фитингами.

Последний вариант самый простой в исполнении и надежный. Для соединения труб необходимо установить подвижную муфту, а затем расширителем аккуратно увеличить внутренний диаметр трубы до требуемого размера.

До упора закрепить штуцер и поверх трубы на него надвинуть гильзу. Прессовочное соединение выдерживает продолжительное воздействие высоких температур и давления до 10 МПа.

Что касается способа крепления полиэтиленовых труб к утеплителю, то это актуально, если используется обычный пенополистирол.

Существует несколько вариантов крепления:

• стягивающие хомуты из полиэтилена;
• проволока из стали;
• фиксаторы, закрепляющиеся степлером;
• фиксирующие траки.

Самый простой и экономичный способ крепления – хомутами. Расход составляет 2 шт на 1-1,5 м.

На прямых участках крепежные хомуты устанавливаются каждые 30-50 см, а изгибах – 10-20 см

Существует 10 правил монтажа сшитого полиэтилена для теплого пола:

1. При укладке изгибов не допускаются резкие заломы материала.
2. Монтажные работы проводятся при температуре не ниже +18 С.
3. После занесения трубы с холода необходимо подождать пока она нагреется до комнатной температуры.
4. Максимальный радиус разворота для труб диаметром 16 мм должен составлять 10-12 см.
5. В процессе укладки не желательно изменять выбранную схему расположения теплоносителя.
6. Обрезка лишней длины должна осуществляться непосредственно перед ее подключением к распределительному коллектору.
7. Нельзя наступать, ставить тяжелые вещи, класть инструмент на трубы.
8. Для передвижения по уложенным трубам (если это необходимо) рекомендуется использовать большие листы фанеры для снижения нагрузки на теплоноситель.
9. Для повышения показателя теплосохранения выходящие из под пола трубы в месте подключения к узлу коллектора можно усилить теплоизоляцией.
10. Трубы должны лежать ровно, без перекрута и лишнего натяжения.

После укладки контура труба возвращается к коллектору и подключается при помощи подобранного по размеру фитинга. После этого осуществляется испытание системы, цель которого – обнаружение дефектов перед тем, как система будет скрыта под стяжкой.

Для проведения испытаний понадобиться бытовой компрессор, который может давать давлением в 4-6 бар. Теплоноситель при помощи компрессора подается в трубы и оставляется на 6-12 часов. При отстреле крепящих хомутов их необходимо наложить повторно на 5 см ниже прежнего места крепления.

Коллектор рекомендуется оборудовать у стены возле самого пола для уменьшения потерь тепла при транспортировке

Правила устройства стяжки

Если гидравлические испытания закончились успешно, разгерметизация труб не произошла, и система полностью наполняется теплоносителем, то этап монтажа труб завершился. Теперь можно приступать к устройству стяжки и к финишной отделке.

Для устройства стяжки необходимо использовать покупной или самостоятельно приготовленный раствор на основе цемента марки М300. Минимальная высота стяжки, обеспечивающая защиту труб из полиэтилена, составляет на 3 см выше уложенной трубы. Такая толщина будет оптимальной для равномерного теплораспределения.

В большинстве случаев стяжка делается сплошная без температурных швов. Термошвы необходимы, когда:

• помещение имеет площадь более 33 м2;
• длина комнаты более 10 м;
• помещение имеет сложную конфигурацию.

Для создания швов используется демпферная лента. Термошвы обрабатываются герметиком.

Нужно ли делать армирование перед заливкой стяжки? Однозначного ответа на этот вопрос нет. Опыт показывает, что система отлично функционирует без армирования, но в то же время армирующий слой придает стяжке дополнительную прочность. Для армирования можно использовать выполненную из металла или пластика сетку 100х100 мм.

Также армирование будет полезным только в том случае, если армирующая сетка будет не просто лежать поверх системы труб, а «утопать» в растворе, при застывании находясь внутри стяжки.

Правильное устройство армирования усложняет укладку стяжки, поэтому, когда нет опыта или уверенности, что все удастся сделать верно, этот этап можно пропустить. После заливки стяжки систему можно запускать не ранее чем через 25-30 дней.

В качестве финишной отделки – верхнего слоя «пирога» может использоваться любое напольное покрытие

Ввод системы в эксплуатацию

После окончательного затвердевания залитой стяжки можно подавать в систему теплоноситель, температура которого должна быть не выше +26ºС.

Алгоритм ввода в эксплуатацию системы теплый пол, выполненной из сшитого полиэтилена, следующий:

• коллектор подключаем к подающему и обратному трубопроводу;
• все контуры одновременно открываем при помощи кранов на коллекторах;
• клапаны отводчиков воздуха устанавливаем в положении “открыто”;
• запускаем циркуляционный насос;
• выставляем температуру +25-26º С;
• давление в системе поднимаем до рабочего 1 бар;
• закрываем кранами все контуры кроме самого длинного;
• записываем все положения расходомеров и балансиров;
• открываем следующий по длине контур и при помощи крана выравниваем давлением по первому контуру.

Таким способом подключаем и балансируем все контуры теплого пола. Оценить работоспособность подогрева можно только после 2-3 месяцев эксплуатации.

С особенностями и правилами устройства напольного обогрева по деревянному основанию ознакомит статья, детально описывающая правила проектирования и сооружения системы.

Выводы и полезное видео по теме

Правила расчета отопительной напольной системы приведены в видео:

После укладки трубы важно провести ее испытание перед выполнением дальнейших монтажных работ. Об этом в видео:

Домашние умельцы часто допускают ошибки при сборке теплого пола. Основные проблемы монтажа полиэтиленовых труб освещены в видео ролике:

Правильно выбранный и установленный теплый пол без особых затрат сделает жилье теплым и комфортным. Технология устройства напольного контура отопления из ПЭ-труб проста и может использоваться не только профессиональными строителями, но и рядовыми обывателями. При соблюдении всех правил и рекомендаций система будет исправно служить вам длительное время.

А вам приходилось укладывать полиэтиленовые трубы при устройстве теплого пола? Возможно, вам известны технологические нюансы, не отмеченные в статье? Пишите, пожалуйста,0 комментарии, задавайте вопросы, размещайте фото по теме в расположенном ниже блоке.

Для обустройства напольного отопления рынок предлагает сегодня множество видов труб. По ряду объективных причин стальные, металлические из нержавейки, медные, трубы из полипропилена уступают тем двум видам, о которых я поведу речь. Вопрос о выборе отводов стоит перед владельцем помещения таким образом: какая труба лучше для теплого пола – полиэтилен или металлопластик?

Критерии оценки трубных материалов

Перечислю основные моменты эксплуатации водяного трубопровода для отопления пола. Учитывается:

1. Температура нагрева. Она колеблется в диапазоне 30…55 °С.
2. Постоянное давление в контуре. Составит 1,5-2 бара, при тестировании системы используют давление 6 бар.
3. Трубопровод чаще всего располагают в стяжке, где он подвергается давлению от напора воды и бетона.

Таким образом, важнейшие параметры труб для теплого пола:

• Рабочая температура 30…55 °С.
• Давление до 6 бар.
• Достаточная теплопроводность.

Имеет значение также защита от проникания кислорода внутрь канала, показатели теплового расширения, сопротивляемость коррозии, простота установки.

Что лучше – сшитый полиэтилен или металлопластик для теплого пола

Оба полимера активно используются мастерами при укладке этого вида отопления. Опишу более подробно их плюсы и минусы, чтобы по достоинству оценить возможности каждого.

Характеристики и свойства

Сшитый полиэтилен (PEX) появился не так давно, но успел зарекомендовать себя с лучшей стороны среди полимерных аналогов.

Получают его путем обработки (сшивки) полиэтилена. В структуре полимера образуются объемные поперечные внутримолекулярные связи. Их количество в соотношении с общей массой сырья определяет степень сшивки. Нормированное значение – от 65 до 80%.

Различают три вида шитого полиэтилена, каждому из которых соответствует определенный уровень сшивки и соответствующая маркировка:

• PEX-A – степень сшивания до 85%.

• PEX-B – не менее 65%.

• PEX-C – 60%.

Существует также не так давно появившийся полиэтилен с более высокой термостойкостью – PE-RT. Процесс сшивания позволил сделать полиэтиленовые изделия более термостойкими (выдерживают 95°), улучшить их эластичность и прочность.

Впрочем, метод сшивки не имеет большого значения. Гораздо важнее убедиться, что перед вами действительно сшитый полиэтилен. Буква Х как раз указывает на это. Встречаются случаи, когда недобросовестные производители ставят маркировку PEX, а на деле это оказывается обычный полиэтилен, какой нельзя использовать в теплых полах.

Полиэтиленовые трубы изготовляются разной плотности от ПЭ32 до ПЭ100. В контурах теплого пола мастера считают лучше использовать полиэтиленовые отводы PEX-B плотностью 100, имеющие кислородозащитный слой, подходящие эксплуатационные качества и более низкую цену.

Шитый полиэтилен ПЕКС, предназначенный для укладки в трубопроводах скрытого отопления, окрашен красным цветом, реализуется в бухтах.

Металлопластиковая труба имеет пятислойную конструкцию. Она состоит из алюминиевого тонкого слоя, на котором клеем закреплены внутренний и поверхностный слой шитого полиэтилена. Металлический цилиндр придает металлопластику достаточную прочность и стопроцентную защиту от поступления кислорода. Маркировка выглядит как PEX-AL-PEX.

Выдерживает металлопластик нагрев до 95° при напоре до 10 бар, а при аварийных ситуациях – до 130°.

По таким показателям, как термоустойчивость, теплопроводность, тепловое расширение металлопластиковые трубы лидируют среди полимерных видов.

Преимущества и недостатки

Каковы же достоинства обоих материалов при использовании для контуров теплых полов?

Полиэтилен

Продолжительность службы при средней температуре 75 °С составляет 50 лет. Такие показатели вполне подходят для применения в теплых полах, где максимальная температура для подогрева – 55 °С.

Обладают хорошей теплопроводностью – 0,38 Вт/(м•С). По теплоотдаче превосходят изделия из полипропилена.

Наделены свойством памяти, то есть способны восстанавливать начальную форму после сгибания.

Материал намного пластичнее металлопластика и легко гнется.

Такие свойства, как гладкость внутреннего слоя, устойчивость ко всем видам коррозии, долгий срок службы (не менее 30 лет при нормальной эксплуатации) характерны для обоих материалов.

Основной недостаток ПЕКСа – его сильное тепловое расширение при нагреве. Он способен удлиняться на 1 см на каждом метре при нагреве до 50 °С. Однако правильная стяжка пола этот недостаток полностью нивелирует.

Металлопластик

Теплопроводность составляет 0,45 Вт/(м•С).

Нормируемый нагрев металлопластика при давлении в 10 бар – 95 °С.

Линейное тепловое удлинение – наименьшее среди пластика.

Поступление кислорода через стенки отвода нулевое.

Металлопластик хорошо гнется. Трубы сечением до 20 мм легко согнуть руками.

К недостаткам металлопластика специалисты относят:

1. Большой радиус изгиба (80 мм), вследствие чего при ошибке в монтаже появляются заломы, исправить которые не удастся. Если трубу перегнуть, она легко сломается. Придется ставить муфту или менять весь контур.
2. Фитинговые соединения в теплом полу под стяжкой со временем могут ослабнуть из-за систематических колебаний температуры.

Опасность металлопластика

Она заключается, как ни странно, в его многослойности. При нагреве все слои металлопластика расширяются с разным увеличением, что приводит к деформации трубы, в первую очередь в местах соединений фитингами. Поэтому укладывать в стяжку теплого пола трубы из металлопластика с фитингами нельзя. Иначе придется взламывать бетон не менее, чем на полметра, ставить новый фитинг, замуровывать это место без гарантии, что оно снова не потечет.

Вывод

Из вариантов ПЕКС (сшитый полиэтилен) лучше выбрать тип B. Эта марка обладает наибольшей прочностью, не уступает по условиям монтажа и эксплуатации другим сшивкам, предназначена для низкотемпературных систем теплого пола. К тому же ее цена значительно ниже аналогов.

Металлопластик чаще выбирают мастера. С ним удобнее работать при укладке теплого пола, он легче гнется, требует меньше крепежных фиксаторов на поворотах.

Однако риск получить залом у металлопластика высокий. К тому же разность в линейном расширении при нагреве приводит к расслоению металлопластиковой трубы, особенно на крутых изгибах, а их в контуре теплого пола много.

Заключение

Надеюсь, что статья оказалась для вас полезной, и вы сможете правильно сделать свой выбор. Желаю успехов в утеплении пола вашего жилища, подписывайтесь на мои статьи, делитесь опытом в социальных сетях.

В наше время очень много людей всё чаще устанавливают у себя в квартирах, либо в частных домах, один из видов отопительных приборов — тёплые водяные полы. Таким образом создаётся дополнительный комфорт и уют в жилищах. Перед монтажом тёплого пола встаёт важный вопрос, какую трубу выбрать. С развитием современных технологий такой выбор достаточно разнообразен. Поэтому рассмотрим основные моменты, которыми следует руководствоваться при подборе трубы.

Содержание

Трубы для водяного пола и основные критерии их выбора.

Для того что бы подобрать оптимальный вид труб, следует чётко представлять себе условия, в которых они будут функционировать. Помимо этого нужно представлять себе некоторые особенности тёплых водяных полов:

• Рабочая температура теплоносителя в тёплых полах редко превышает температуру в 50 градусов. Обычно она колеблется в пределах 30-40 градусов. Поэтому материал, применяемый при изготовлении труб тёплого пола должен обладать очень хорошей теплопроводностью (для передачи тепла сквозь цементную стяжку)
• Длина прокладываемой трубы довольно часто превышает длину в 100 м. (длина зависит от диаметра). Поэтому, для облегчения работы насоса, внутренние стенки трубы должны быть как можно более гладкими.
• При нагревании контура труб водяного пола происходит его удлинение. Поэтому материал труб должен иметь небольшой коэффициент теплового расширения. Либо обладать достаточной эластичностью и прочностью оболочки, для препятствия деформации и разрушениям.
• При возникновении форс-мажорных обстоятельств, в случае поломки коллектора, материал должен выдержать температуру воды центральной системы (70-90 градусов)
• Помимо вышеперечисленного материал должен обладать следующими свойствами: повышенной защитой от коррозии, полной герметичностью, простотой установки и отсутствием стыков. Такого тщательного подбора материала можно избежать выбрав электрический теплый пол.
• Трубы и комплектующие должны иметь приемлемую цену.

Какие трубы для тёплого пола существуют.

Все трубы для устройства тёплого водяного пола можно разделить на две большие группы: металлические и полимерные.

Виды металлических труб для теплого пола

При обустройстве тёплого водяного пола используют два вида металлических труб: медные и гофрированные из нержавеющей стали.

Медная труба для тёплого пола.

Для её изготовления применяется отожженная медь диаметрами 15, 18, 22 мм. Трубы продаются бухтами по 25 м. (толщина стенок 1 мм.) Рассматривая медные трубы для использования в тёплых полах, стоит отметить следующие их достоинства:

Один из самых высоких коэффициентов теплоотдачи, по сравнению с полимерными трубами любого типа.

Новые изделия обладают хорошим коэффициентом гладкости внутренних стенок.

Тепловое расширение колеблется в пределах 50-80 мм на 100 м, при температуре около 50 градусов.

Рабочее давление меди составляет до 67 бар.

Максимально выдерживаемая температура 200 градусов.

Совсем не пропускают кислород.

Очень медленно подвергаются коррозии.

Несмотря на хорошие параметры медные трубы редко используются при устройстве тёплого пола по нескольким причинам:

Высокая стоимость (в сравнении с полимерами)

Проблемы при монтаже. Требуется наличие специального оборудования.

Перегибы при образовании петель контура являются слабым местом. Установка должна выполняться достаточно опытным человеком.

Гофрированная труба для тёплого пола из нержавеющей стали.

При изготовлении применяется отожжённая гофра из нержавеющей стали. Изготавливают трубы диаметрами 15-20 мм. Соединение труб происходит посредством специальных фитингов. Продаётся в бухтах от 10 до 50 м. Рассмотрим главные достоинства гофрированных труб:

Отличная теплоотдача, как и у меди.

Рабочее давление до 15 бар, при температуре 150 градусов

Так же, как и медь совсем не пропускает кислород и практически не подвержена коррозии.

Обладая хорошей пластичностью, удобна при монтаже.

Устойчивость к механическим воздействиям

К недостаткам гофрированных труб следует отнести:

Высокая цена по сравнению с полимерами.

Гофрированная структура создаёт дополнительное гидравлическое сопротивление току теплоносителя.

Полимерные трубы для отопления полов

Наиболее популярный и недорогой тип труб при устройстве тёплого водяного пола. Делится на два вида: полипропиленовые трубы и трубы из полиэтилена. Существуют следующие маркировки полимерных труб для отопления:

PP-R и PP-RCT — рандомсополимер. Разновидность полипропилена. Может быть армирована алюминием, базальтом или стекловолокном. Маркировка -RCT обозначает, что изделие имеет более высокую термостойкость

PE-X — сшитый полиэтилен трёх видов А, В и С. Трубы содержат слой непроницаемого полимера, который обеспечивает их защиту от проникновения кислорода.

PE-RT — трубы изготовленные из полиэтилена. При этом имеют барьер для доступа кислорода.

PE-X; AI; PEX и PE-X; AI; PE — трубы из 5-ти слойного металлопластика.

При монтаже полимерных труб используются следующие варианты соединения:

При монтаже PP-R используются полипропиленовые фитинги. Присоединение происходит спаиванием.

Сшитый полиэтилен и термостойкий устанавливаются аксиальным методом. Процесс состоит из трёх этапов: развальцовка торца, установка на конец фитинга, установка гильзы.

При соединении труб из металлопластика используют два метода: компрессионный и прессовой.

Тёплый водяной пол из полипропиленовых труб.

Забегая вперёд, стоит сразу сказать, что использование полипропиленовых труб в системе тёплого водяного пола не будет хорошим решением.

Даже не смотря на низкую стоимость полипропилена. Чтобы в этом убедиться следует обратить внимание на его характеристики:

Среди всех полимеров у полипропилена наихудшая теплопередача.

Сложность пайки полипропиленовых труб. Полипропиленовые трубы обладают плохой пластичностью. В результате при укладывании контура нельзя будет обойтись без стыков. А это недопустимо при укладке контура водяного тёплого пола.

При нагревании до 50 градусов полипропиленовая труба длиной 100 м. добавит 15 см. к длине. В результате чего труба, заключенная в цементную стяжку, может повредиться.

Стоит конечно отметить и некоторые достоинства полипропилена:

Низкая цена в сравнении с другими полимерами.

Приемлемая гладкость внутренних стенок, 0,01 мм.

Рабочее давление до 13 бар, при температуре 70 градусов.

Химическая устойчивость. Нулевая пропускная способность кислорода.

Так же рекомендуем прочитать статью Как выбрать лучшие трубы для отопления

Виды полиэтиленовых труб, используемых при устройстве теплого пола.

Труба для тёплого пола из сшитого полиэтилена.

Трубы из сшитого полиэтилена производятся двух видов: 3-х слойные и 5-ти слойные. В 3-х слойном сшитом полиэтилене антидиффузный барьер расположен на внешней части трубы. В 5-ти слойном полиэтилене он располагается внутри стенки.

Рассмотрим особенности сшитого полиэтилена:

Различия между А, В и С заключаются в способе сшивки молекулярной решётки. А — под воздействием пероксида. В — под воздействием водяных паров и молекул силана. С- под воздействием направленного действия электронов.

Более долговечен и устойчив к механическим воздействиям, по сравнению с термостойким полиэтиленом.

Теплопроводность в 3 раза лучше

е, чем у пропиленовых труб

Внутренняя гладкость стенок, 0,007 мм.

Максимальная температура при которой сшитый полиэтилен не потеряет своих свойств 90 градусов. Рабочее давление до 10 бар.

Из недостатков сшитого полиэтилена можно выделить следующие:

Повышенная проницаемость кислороду.

Термостойкий полиэтилен в качестве материала изготовления трубы тёплого пола.

Термостойкий полиэтилен производится из простого полиэтилена. В результате обработки происходит модификация молекулярной решётки полимера. Из достоинств стоит отметить следующие:

Трубы термостойкого полимера дешевле труб сшитого полимера

Обладает термопластичностью. Возможна многократная термическая обработка без потери свойств

Теплопроводность так же в 3 раза лучше, чем у пропиленовых труб

Внутренние стенки достаточно гладкие, 0,007 мм.

Рабочая температура составляет 80 градусов.

Недостатки:

Меньший срок эксплуатации по сравнению со сшитым полиэтиленом

Менее устойчив к механическим воздействиям по сравнению с сшитым полиэтиленом

В стенках отсутствует антидиффузный барьер. В результате насыщение теплоносителя кислородом происходит быстрее.

Какие трубы лучше для теплого водяного пола

При выборе трубы для водяного тёплого пола следует рассмотреть всю совокупность их параметров. Рассмотрим трубы для тёплого пола в порядке их наибольшей пригодности:

1. Металлопластик PEX-AL-PEX. Трубы в целом недороги, просты в установке. Так же имеют достаточно большой срок эксплуатации. Обладают хорошей теплопередачей и пониженной удлиняемостью.
2. Сшитый полиэтилен. Имеет практически все преимущества пред идущего, кроме более низкой теплопередачи и повышенного температурного расширения.
3. Термостойкий полиэтилен. Более низкая цена в сравнении с другими вариантами. Главный недостаток — это увеличенная проницаемость кислорода. В случае сильного перегрева срок эксплуатации изделия снижается.
4. Медная труба. Оптимальный вариант для устройства тёплого пола, если не брать во внимание высокую стоимость.
5. Гофра из нержавеющей стали оптимально подойдёт для коротких отрезков.

Расчёт трубы для тёплого пола

В большинстве случаев шаг укладки витков тёплого пола колеблется от 10 до 30 см. Для того что бы рассчитать сколько метров трубы тёплого пола потребуется для его устройства, можно воспользоваться следующей формулой.

L = k * S/H

L — длина трубы на заданном участкеk — коэффициент, зависящий от шага укладки и изгибов трубы. Колеблется в пределах 1,1-1,3S — площадь участка на котором расположен контурH — шаг укладки труб

Какой диаметр трубы использовать для теплого водяного пола.

Практически всегда перед началом установки тёплого водяного пола встаёт вопрос о диаметре труб, которые нужно использовать.

Для прокладки тёплого пола используют трубы диаметром 16 и 20 мм.

Практически всегда контур прокладывается трубами 16 мм.

Диаметр труб 20 мм. необходимо прокладывать на участках более 100-120 мм.

Трубы диаметром 20 мм. используются в тех случаях, когда тёплый пол будет основным источником тепла.

Используемые источники:

• https://trubarik.ru/pex/sshitiy-polietilen-dlya-otopleniya
• https://teplo.guru/elementy/truby/truby-dlya-teplogo-pola.html
• https://sovet-ingenera.com/otoplenie/teply-pol/sshityj-polietilen-dlya-teplogo-pola.html
• https://vseotrube.ru/materialy/polimernye/truba-dlya-teplogo-pola
• https://ribler.ru/otoplenie/vybiraem-luchshie-truby-dlya-vodyanogo-teplogo-pola/
