Особенности работы трехходового клапана для твердотопливного котла

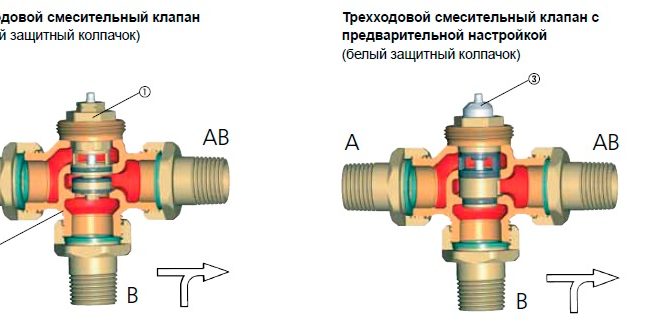

Трехходовой клапан для котла

Принцип действия и типы приводов клапана

Изделие производится разных конфигураций и с различными приводами, но принцип работы трехходового клапана остается неизменным: смешивать два потока с разными температурами в один, температура которого задана пользователем или требуется по схеме. Жидкость внутри клапана течет от одного патрубка к другому до тех пор, пока не изменится ее температура и не достигнет установленного значения. Тогда привод постепенно открывает поток из третьего патрубка, удерживая температуру выходящей воды в рамках заданного значения. На этом основании такой кран и называется трехходовым.

Принцип работы трехходового клапана

Любой трехходовой смесительный клапан имеет два входных и один выходной патрубки. Распределение потоков осуществляется с помощью привода, который бывает нескольких видов:

1. Термостатический привод (термостат) является одним из самых популярных, работает за счет теплового расширения чувствительного элемента, вследствие чего происходит нажим на шток клапана и жидкость начинает смешиваться.
2. Широко распространенный тип привода, который устанавливается в трехходовой переключающий клапан – это электрический, действует от сигнала с блока управления.
3. Клапан может управляться нажатием на шток приводом термостатической головки. Она реагирует на температуру воздуха, которую определяет сама или с помощью выносного датчика и капиллярной трубки. Привод чаще всего используется в напольных системах обогрева.

Стационарные твердотопливные котлы не могут быть напрямую включены в систему отопления. Одна из причин – нельзя допустить попадание холодной воды в рубашку котла, пока он не разогрелся. В противном случае на стенках топки выделяется конденсат, который, смешиваясь с пеплом, образует прочный слой нагара. Он препятствует свободному теплообмену, уменьшая КПД установки, а счистить нагар очень трудно. Вторая причина – нужно защищать чугунные топки от перепада температур при непредвиденной остановке насоса вследствие отключения электричества, а потом его запуска. Задача — не пустить холодную воду внутрь горячего котла, для чего и нужен трехходовой клапан. Он заставит циркулировать теплоноситель по малому кругу, пока тот не нагреется, и только потом станет подмешивать холодную воду.

Критерии выбора

Трехходовой клапан для твердотопливного котла

Перед тем как подобрать трехходовой клапан для котла, нужно выяснить рабочие параметры теплоносителя, его расход и схему обвязки. Температуру и расход теплоносителя определяют из проектной документации, если она отсутствует, то рекомендуемую температуру воды в обратном трубопроводе можно найти в паспорте на твердотопливный котел. Как правило, она составляет 45—50 ⁰С. Расход теплоносителя нужно знать для того, чтобы осуществить подбор трехходового клапана по его пропускной способности. При отсутствии данных надо просто воспользоваться формулой:

G = 3600Q / c (∆t), где:

• G – расход воды по массе, кг/ч;
• Q – тепловая мощность системы отопления;
• с – удельная теплоемкость воды, равна 4.187 кДж / (кг ⁰С);
• ∆t – разность температур в подающем и обратном трубопроводах.

Учитывая, что для воды значения массы и объема – величины идентичные, то расход может выражаться как в кг/ч, так и в дм³/ч. Рассчитав расход, сравнивают его значение с пропускной способностью крана, указанной в паспорте.

Выбирать изделие по типу привода надо в зависимости от схемы обвязки твердотопливной установки. В простейшей схеме подключения применяется трехходовой термостатический клапан для котла:

Здесь представлена обвязка отопительной установки с тепловым аккумулятором, вода в котором начинает прогреваться только после того, как твердотопливный котел нагреет до установленной температуры воду, циркулирующую по малому кругу (через патрубки № 3 и 1). Когда теплоноситель нагреется, то настроенный на одну из трех возможных температур трехходовой кран начнет открывать поток холодной воды из патрубка №2. Тогда горячая вода будет поступать в бак теплового аккумулятора, замещая уходящую холодную.

Более сложная схема обвязки предполагает использование твердотопливного котла с трехходовым клапаном с управлением внешним контроллером:

Схема использования твердотопливного котла с трехходовым клапаном

Тут применены смесительные краны с двумя видами приводов, работающие в двух контурах циркуляции теплоносителя. Первый, стоящий возле источника тепла – термостатический, работает по принципу, рассмотренному выше. Второй имеет электрический привод, управляемый контроллером в зависимости от сигналов датчиков. Здесь работа трехходового клапана направлена на поддержание необходимой температуры теплоносителя в контуре системы отопления. Устройство с электроприводом может быть задействовано и в первичном контуре, если в котельной работают два или несколько разных котельных установок под управлением одного контроллера.

Еще один критерий, по которому следует выбирать трехходовой клапан для твердотопливных котлов, — это диапазон устанавливаемых температур. Здесь речь идет об изделиях с термостатическим приводом, которые могут применяться как в котловых обвязках, так и в системах теплых полов или ГВС. Производители предлагают краны с разными диапазонами регулировки в зависимости от назначения изделия, например, от 20 до 43 ⁰С, от 35 до 60 ⁰С и так далее. На это нужно обратить внимание при покупке, в данном примере для подключения к твердотопливному котлу предпочтительнее второй вариант.

Перед монтажом обвязки нелишним будет знать, как проверить трехходовой клапан, который вы недавно приобрели. Новое изделие испытать несложно: надо лишь установить минимальную температуру из регулируемого диапазона и в патрубок №3 (см. Рисунок) заливать горячую воду. Через некоторое время работоспособный кран его перекроет. Проверять клапан в уже смонтированной системе можно, измеряя температуру воды в обратном трубопроводе на входе в твердотопливный котел. Ее значение должно соответствовать установленному на термостате.

Заключение

В современных схемах отопления и обвязки трехходовой клапан для котла играет важную роль и не имеет альтернативы. Устаревшие элеваторные системы давно ушли в прошлое как малоэффективные, а лучше трехходовых кранов пока еще ничего не придумали.

Главная / Твердотопливные котлы

В современных системах теплоснабжения трехходовой клапан для твердотопливного котла выполняет функции регулировки температуры теплоносителя.

Подача тепла в прибор отопления должна выполняться в соответствии с температурой наружного воздуха и обеспечивать санитарный режим внутри помещения.

Тогда можно получить экономную эффективную систему отопления, избежать недогрева или вскипания теплоносителя, которые считаются самыми злободневными проблемами твердотопливного агрегата.

Конструкция и функционал устройства

Трехходовые клапана (ТК) отличаются по размерам и материалам:нержавейка и бронза. Корпус может быть выполнен, как из металла, так и полимерного материал. Хотя последний не очень популярный.

Типы клапанов

Конструкция имеет 3 отверстия: входное и два выходных, внутри расположен привод, управляющий потоками для получения заданной температуры.

Конструктивно изделие выполняют взаимосвязь действия пары двухходовых клапанов. Главное отличие состоит в том, что ТК не останавливает проток среды, а регулирует его интенсивность. 3х-ходовые устройства распределяются на группы по системе регулировки: «шток-седло» и «шарик-гнездо», и могут работать в паре с термоголовкой Херц.

Управление движением штока как правило выполняется приводом электромеханического типа, и используются для установки в автоматических системах управления тепловыми процессами котла Протерм и других современных твердотопливников.

Конструкция клапана

Принцип действия ТК основан на смешении 2-х температурных потоков теплоносителя на подаче и обратке, в общий поток, с установленной пользователем показателем температуры.

Среда во внутренней полости устройства движется от одного патрубка к другому, до тех пор, пока ее температурный показатель не изменится до нужного размера.

Типы приводов клапанов и принцип действия

Все модификации изделий различаются друг от друга определенными показателями:

• Механизмом затвора: натяжной или сальниковой;
• конфигурацией заглушки: L/T/S-образные;
• видом затвора: цилиндр, шар, конус;
• тип присоединения к системе: муфта, фланец или сварка.

Распределение теплоносителя осуществляется приводом, которые группируются по следующим видам:

• Гидравлического действия;
• ручного управления;
• электромеханического перемещения;
• пневматического срабатывания.

Электромеханические приводы изготавливаются термостатическими и головчатыми. В них сигнал для процесса смешения разно температурных сред поступает с блока управления.

В сервоприводных модификациях управление осуществляется контроллерами напрямую. Ручное управление ТК функционирует путем вращения регулировочного колпачка.

Критерии выбора

От правильности выбора трехходового смесительного клапана для твердотопливного котла будет зависеть в целом работа системы теплоснабжения.

Важным показателем выбора считается расход теплоносителя или пропускная способность ТК, то есть объем воды, который сможет пропустить вентиль за час.

Кроме того перед покупкой 3х-ходового устройства знакомятся с такими характеристиками:

1. Диаметр подсоединения к системе. Для твердотопливных агрегатов он находится в диапазоне 20-40 мм.
2. Вариант включения сервопривода, для автоматического регулирования.
3. Материал изделия. Предпочтительные медные либо чугунные модификации.
4. Температурный диапазон работы изделия, обычно это 90 С.

Оценка пропускной способности

Расход теплоносителя потребуется знать затем, чтобы выполнить выбор изделия по его пропускной способности. Обычно такие данные есть в паспорте на тепловую систему, котел или их можно установить по производительности циркуляционного насоса.

Если таких данных нет, расчет выполняют по формуле:

Р = 3600М / с (dТ), где:

• Р – часовой расход теплоносителя, кг/ч;
• М – мощность системы теплоснабжения, кДж;
• с – удельная теплоемкость водяного теплоносителя, 4.187 кДж/(кгС);
• dТ – разность температур на подаче и обратке.

Рассчитав расходный показатель, сопоставляют его с паспортной пропускной способностью изделия.

Необходимость размещения

Трехходовой клапан и его привод должен согласоваться с тепловой схемой отопления. Более просто установить термостатический вариант, например, разделительный клапан Герц.

В нем теплоноситель циркулирует от 3-го патрубка к первому, котлоагрегат нагревает воду по малому контуру циркуляции до требуемой температуры, кран приоткрывает поток из второго патрубка для смешивания горячей и холодной воды, после чего теплоноситель нужной температуры поступает в систему отопления.

Правила установки

При установке термосмесительного клапана для твердотопливного котла учитывают направление движение греющей воды в сети. Она, как правило, помечается указателем прямо на корпусе изделия. Необходимо обозначить, что такой вентиль допускается ставить в отопительную схему, как вертикально, так и горизонтально.

Схема подключения клапана при обвязке

В то же время, при обвязке схемы имеет большое значение соблюдение установленных правил, с тем, чтобы в будущем система теплоснабжения функционировала исправно:

1. Обязательная установка манометров до и после ТК.
2. Перед клапаном устанавливают фильтр, чтобы грязь не забила рабочие отверстия.
3. Корпус устройства не должен переносить любые нагрузки.
4. Для качественной регулировки перед ним врезают дросселирующее устройство.
5. При монтаже корпус должен располагаться под приводом.

Дополнительно потребуется обеспечить до и после зх-ходового устройства прямолинейные участки труб, согласно заводским рекомендациям. В противном случае клапан не сможет обеспечить заявленные производителем технические параметры. Также будут нарушены гарантийные обязательства на изделие.

Правила эксплуатации

При эксплуатации трехходового клапана требуется исполнять установленные правила, чтобы обеспечить безаварийную работу системы теплоснабжения.

Порядок эксплуатации трехходовых клапанов в системах отопления твердотопливного котла, рекомендуется применять для российских терморегулирующих устройств, а также марки Barberi, Esbe, Icma:

• Установку и наладку изделия проводят только в соответствии с инструкцией завода изготовителя.
• Осмотр технического состояния проводят ежедневно с контролем температуры теплоносителя.
• Разборку фильтров выполняют перед каждым отопительным сезоном.
• Техобслуживание электропривода выполняют соответственно правилам эксплуатации на привод.
• Корпус привода обязан быть заземлен медным проводом 1.5 мм.
• Уровень звука, создаваемые устройством во время работы, должны не превышать 45 дБ.

Итак, подводя итог вышесказанному, можно констатировать следующее: трехходовой клапан — является вариацией запорно-регулирующей арматуры.

Принцип функционирования его состоит в регулировке потоков теплоносителя в системе отопления. Современные схемы теплоснабжения обязаны комплектоваться такими регулирующими устройствами, для повышения экономичности работы и достижения требуемого санитарного режима в жилом помещении.

Содержание

В современных отопительных системах трехходовой клапан для твердотопливного котла служит средством регулирования теплоносителя, но не его расхода, а температуры. Ведь лучший способ экономии — это подача в радиаторы отопления воды, подогретой до оптимальной температуры. Перегрев и закипание теплоносителя — одна из наиболее актуальных проблем оборудования, работающих на твердом топливе.

Принцип работы и типы приводов клапана

Конструктивно клапаны трехходовые являются своеобразным объединением пары действующих пошагово двухходовых клапанов. Основное различие заключается в том, что клапан трехходовой не прекращает течение воды, а позволяет выполнять регулирование интенсивности подачи потока с целью достижения требующихся температурных показателей.

Исходя из различий внутренней конструкции, трехходовые приборы разделяются на два вида:

• с системой регулирования «шток-седло»;
• с системой «шарик-гнездо».

Клапаны вида «шток-седло» являются смесительными устройствами, расположение штока регулируется его переводом вверх или вниз. Управление перемещением штока обычно осуществляется электромеханическим приводом, что позволяет добиться максимальной автоматизации работы и регулирования системы.

Устройства типа «шарик-гнездо» используются в качестве разделительных клапанов, расположение шарика меняется посредством его вращения. Конструкции такой модификации, по сути, считаются запорной арматурой, но в применяющихся в быту отопительных системах краны могут выполнять функцию устройств с секторным запором, то есть смешивать холодную и нагретую воду.

Принцип действия

Клапан для твердотопливных котлов трехходового типа изготавливается различных конфигураций с разнотипными приводами, но назначение и принцип действия изделия остается неизменным: смешение двух потоков с различной температурой в общий поток с заданной потребителем значением температуры.

Жидкость в клапане перемещается от первого патрубка ко второму, пока ее температура не увеличится и не дойдет до требуемой величины. Затем привод понемногу впускает воду из третьего сектора, поддерживая температуру выходящей воды в требуемом диапазоне. Весь процесс выполняется в три шага, потому и кран получил название «трехходовой».

Виды приводов

Трехходовой смесительный клапан в любом исполнении состоит из пары патрубков входа и одного выхода. Теплоноситель распределяется приводом одного из следующих типов:

• гидравлического;
• ручного;
• электромеханического;
• пневматического.

Приводы электромеханические производятся таких видов:

• термостатическим;
• головчатым.

В термостатическом приводе, чаще всего использующемся в бытовых системах, по причине воздействия температуры происходит расширение чувствительного элемента, надавливающего на шток клапана и открывающего его — так происходит смешение холодного и нагретого потоков воды. Термостатическая головка оснащается датчиком температуры выносного типа, устанавливающимся дополнительно вместо термостата.

Обратите внимание! Регулировка потока посредством термостатического привода, не использующая электроэнергию, является наиболее популярным способом, в первую очередь — из-за точности и простоты.

В моделях с электроприводом сигнал для смешения потоков подается с управляющего блока. Наиболее востребованный тип привода, являющийся, к тому же, и самым точным.

Сервоприводные клапаны по своей сути, считаются видоизмененным и упрощенным вариантом идентичных конструкций с контроллерами с одним существенным изменением — управление клапаном осуществляется напрямую.

В смесительном клапане с головчатым приводом трехходовой кран управляется нажимом головки на шток. Такой способ управления применяется при монтаже напольной обогревательной системы.

Ручной привод работает посредством вращения установленного на вентиль специального колпачка.

Критерии выбора

Подбор трехходового смесительного клапана выполняется с учетом ряда важнейших параметров, связанных и с работой регулирующей арматуры, и с функционированием самого твердотопливного котла.

На выбор влияют такие параметры:

• материал изготовления;
• потребление теплоносителя;
• модификация привода;
• применяемая схема обвязки;
• рабочие характеристики.

Материал изготовления

Материал, из которого изготовлен клапан, в значительной степени влияет на его технические и эксплуатационные характеристики.

Какой материал предпочесть? Лучше, если устройство изготовлено из меди или чугуна. Но следует учесть, что медные клапаны достаточно дорогие.

Расход и температура

Проектную температуру теплоносителя и его расход можно проверить в документации на отопительные системы. Если проекта нет, эти параметры обратного трубопровода берутся из техпаспорта на котел. Температура обычно составляет 45-50° С.

Расход теплоносителя требуется для выбора устройства по его пропускной способности — объеме жидкости, который способен пропустить термосмесительный клапан за определенное время.

Тип привода и схема обвязки

Тип привода нужно подбирать с учетом того, чтобы ему соответствовала конкретная схема, в соответствии с которой устраивается обвязка.

Обвязка по упрощенной схеме работает следующим образом. Трехходовой термостатический смесительный клапан подает жидкость с третьего патрубка на первый. Теплоноситель начинает нагреваться после прогрева воды в котле. При доведении теплоносителя до требуемой температуры, из второго патрубка проходит поток не нагретой воды, выполняется обмен: холодная вода из бака с тепловым аккумулятором удаляется, а нагретая — поступает.

Обвязка усложняется установкой на кране контроллера. Для реализации такой схемы требуются двухконтурные и двухприводные смесители. Один из контуров ставится в непосредственной близости от источника тепла и является термостатическим. Управление вторым приводом (электрическим) осуществляется посредством контроллера, подающим сигналы с датчика. Термостатический клапан при этом поддерживает нужную температуру теплоносителя. Обвязка с электроприводом может быть реализована и в первичном контуре, если под общим контроллером в котельной функционируют более двух нагревательных установок.

Обратите внимание! Самый важный момент при покупке клапана — подбор оптимально подходящего привода. Цена приводов с управлением вручную гораздо ниже, но и функциональность их оставляет желать лучшего. Цены на электрические модели существенно выше, они быстрее выходят из строя, но многофункциональность их всегда привлекает покупателей.

Рабочие параметры

Еще одним важнейшим критерием выбора трехходового клапана являются пределы выставляемых температур. Это касается устройств с термостатическим приводом, применяющихся как в обвязках котлов, так и в системах горячего водоснабжения, полах с водяным подогревом. Обычно максимальная температура составляет 90°С, но до такого значения ее не доводят даже при самых экстремальных отрицательных температурах.

На температурный диапазон при покупке необходимо обязательно обращать внимание. В зависимости от назначения, выпускаются краны с различными диапазонами регулировки температур, к примеру, 20-43° С или 35-60°С. В приведенном примере для твердотопливных котлов лучше подойдет второй вариант.

Большую роль играют наружные и внутренние диаметры присоединения к системе. Для работающих на твердом топливе котлов значение этих показателей напрямую зависит от пропускной способности клапана и составляет 20-40 мм. Если требуемый диаметр устройства найти не получается, то можно приобрести подходящий переходник.

Желательно выбирать клапан, к которому возможно подключить сервопривод, что позволит ему работать в авторежиме — такая функция хорошо зарекомендовала себя при устройстве водяного теплого пола.

Правила эксплуатации

Эксплуатация твердотопливных котлов с трехходовым клапаном должна проходить при неукоснительном соблюдении определенных требований и правил, позволяющих продлить срок службы оборудования и обеспечить безопасность его работы.

Правила следующие:

• периодически должен проводиться внешний осмотр, при котором необходимо проверить стабильность работы всей системы;
• использование устройства не по прямому назначению, оговоренному в инструкции, не допускается;
• выбор и приобретение оборудования должны производиться в строгом соответствии с основными техническими параметрами и типом котла;
• между системой отопления и расширительным бачком не допускается установка любой запорной арматуры;
• котел должен соответствовать всем действующим правилам безопасности, для чего в систему отопления дополнительно встраивается кран аварийного сброса, предназначенный для экстренного понижения давления в системе;
• не допускается устройство отопительной системы на обратке, так как это может привести к несрабатыванию аварийного отключения, взрыву котла, выходу из строя труб;
• система безопасности должна быть установлена на выходе из котла подающей горячую воду в трубы, для чего в качестве запорной арматуры может быть установлен обыкновенный шаровой кран.

Трехходовой клапан подходит для всех типов котлов, использующихся в отопительных системах. Устройство повышает эффективность использования теплоносителя, благодаря чему существенно снижается потребность в топливе. Кроме того, простое, на первый взгляд, устройство, служит также и элементом, обеспечивающим безопасную работу твердотопливных котлов и увеличивающим срок их службы.

Статья в тему: Принцип работы трехходового клапан.

Видео по теме:

Содержимое:Для чего нужен трёхходовой клапан для котла</li>Как работает трехходовой термоклапан для ТТ котла</li>к выбрать трехходовой клапан к котлуЗакипание теплоносителя, вследствие перегрева, является распространенной проблемой эксплуатации котлов, работающих на твердом топливе. Для подержания необходимой температуры, подключения сразу нескольких контуров к отопительному оборудованию, используется термостатический клапан для твердотопливных котлов.

Для чего нужен трёхходовой клапан для твердотопливного котла

В котлах, работающих на твердом топливе, достаточно сложно добиться стабильной температуры нагрева теплоносителя. Еще сложнее, обеспечить постоянные параметры на подаче и обратке водяного контура.Назначением трехходового клапана в системе отопления с твердотопливным котлом, является:Заменить трехходовой клапан в системе отопления можно, установив два двухходовых устройства. При этом, обязательным условием является работа арматуры на реверсе. При открытии одного клапана, должен закрываться второй и т.д.

Как работает трехходовой термоклапан для ТТ котла

Температурный предохранительный клапан для котлов на твердом топливе, имеет несколько предназначений. Тип выбранного устройства влияет на место установки и принцип работы.Принято классифицировать два вида регулирующей арматуры, в зависимости от принципа действия клапана:Принцип действия клапана напоминает обычный тройник, только со сложным внутренним устройством. Теплоноситель проходит внутри корпуса от входного до выходного патрубка, пока его температура не достигнет установленного пользователем значения. После этого, поток частично перекрывается штоком. Одновременно открывается второй входной патрубок, подключенный к холодной воде, разбавляющей теплоноситель.Варианты использования термостатического смесительного защитного клапана перегрева в обвязке, зависят от схемы отопления. Но, в основном, устройство устанавливают:Монтаж выполняют по стрелкам и обозначениям, указанным на корпусе клапана. В инструкции подробно описаны разные схемы обвязки.

Как выбрать трехходовой клапан к котлу

Чтобы подобрать клапан, потребуется учесть несколько важных характеристик, связанных как с работой самого котла, так и регулирующей арматуры. На выбор влияют следующие параметры:Электронный клапан чувствителен к изменениям температуры в жилых помещениях. Установка устройства с сервоприводом, подключенного к термодатчику, экономит от 10-25% затрат на отопление.

Какой марки термосмесительный клапан поставить на ТТ котел

Запорную и регулирующую арматуру изготавливают несколько зарубежных и отечественных производителей. С помощью отзывов потребителей, были выбраны наиболее популярные модели клапанов. Постоянным спросом пользуется продукция следующих производителей:

• ESBE – шведская компания, поставляющая запорную и регулирующую арматуру, практически по всему миру. Главный акцент, компания делает на энергосберегающих технологиях и автоматизации управления.Потребителю предлагается модельный ряд термосмесительных и распределительных клапанов, с встроенными и выносными датчиками, и возможностью подключения к сервоприводу. Продукция ESBE отличается высоким качеством, надежностью и экономичностью.
• Watts – компания из США, владеющая тремя крупными подразделениями. Запорная и регулирующая арматура, изготавливается в Германии и полностью соответствует требованиям, действующим в странах ЕС.Особенностью продукции является выпуск отдельной серии клапанов, предназначенных для подключения к теплым полам и радиаторам. Потребителю, под маркой Watts, предлагают все необходимые для монтажа комплектующие и устройства, включая термодатчики, сервоприводы и т.п.
• Caleffi – итальянская компания, известная тем, что выпускает регулирующую и запорную арматуру, для таких концернов как Viessmann, Buderus, Vaillant, Grundfos. Особый акцент, компания делает на производстве клапанов и водораспределительных узлов для теплых полов. В ассортименте продукции предлагается смесительный узел в полной комплектации.Компания изготавливает оборудование, предназначенное для бытовых и промышленных объектов. Термостатические клапаны Caleffi, разработаны с учетом особенностей работы твердотопливных котлов.
• Valtec – совместная, итало-российская компания, которая была создана в 2002 г, с целью изготовления запорной и регулирующей арматуры для систем отопления, и водоснабжения. Продукция пользуется популярностью, за счет оптимального соотношения стоимости и качества предлагаемого сантехнического оборудования.На все термосмесительные клапана, действует заводская гарантия 10 лет. Риски покрывает обязательное страхование всего выпускаемого оборудования. Продукция Valtec, предлагается отечественному потребителю по самой доступной среди аналогов стоимости.
• Herz – один из старейших производителей сантехнической арматуры в Европе. Австрийская компания осуществляет свою деятельность еще с 1896 г. Собственностью Herz является несколько запатентованных инноваций, повлиявших на экономичность, внешний вид и длительность эксплуатации устройств.Компания делает акцент на энергосберегающих технологиях. Дополнительным «бонусом» является красивый внешний вид регулирующей арматуры, выпускаемой под маркой DE LUXE.
• Danfoss – компания, которая была создана как небольшой семейный бизнес, в Дании, в 1933 г. На данный момент, штат сотрудников компании включает более 24 тыс. человек. Продукция поставляется более чем в 100 стран мира.Продукция Danfoss, предназначена для бытовых и промышленных систем отопления. В ассортименте представлены термостатические клапаны с механической и электронной настройкой. Потребителю предлагают сервоприводы и термодатчики.
• Systemair – норвежская компания, созданная в 1974 г, активы которой, постоянно увеличиваются. В 2000 годах, продукция концерна стала доступна отечественному потребителю. Производственные цеха, изготавливающие продукцию для России, расположены в Литве, Турции, а с 2011 г в РФ, что позволило снизить себестоимость изделий.Вся сантехническая арматура Systemair, проходит обязательную сертификацию. Осуществляется постоянный контроль качества.
• Barberi – итальянская компания, изготавливающая простые регулирующие устройства с высокой степенью надежности. Особой популярностью пользуются смесительные узлы с встроенными термочувствительными элементами.Механические термосмесительные клапана Barberi, предназначены для открытых и закрытых систем отопления. Серия L-comfort, разработана для подключения к теплым полам.

Как и в какое место устанавливается термостатический клапан ТТ котла

Чтобы правильно подключить трехходовой термоклапан защиты от перегрева к твердотопливному котлу, требуется определить цель, для которой будет использоваться регулирующая арматура:

• Защита котла – правильная установка распределительного клапана осуществляется на подачу теплоносителя, незакрывающимся отверстием в сторону котла. Смесительный узел устанавливается исключительно на обратку. Сразу после включения котла, теплоноситель циркулирует по малому кругу системы отопления, после нагревания, клапан начинает пропускать жидкость в водяной контур.
• Регулирование температуры в контурах отопления – гидравлическая обвязка предусматривает установку коллектора между котлом и клапаном. Смесительный узел, в данном случае, устанавливается исключительно на подачу. Схема подключения с трехходовым термосмесительным клапаном, подразумевает установку циркуляционного насоса после регулирующего узла. Распределительный пропускной клапан ставится на обратку.

Для облегчения монтажа, схема движения теплоносителя с трехходовым термосмесительным или распределительным клапаном, указана на корпусе арматуры, стрелочками или буквенными обозначениями. Устанавливать узел можно исключительно по указанному направлению.Термостатический клапан является необходимым устройством обвязки твердотопливного котельного оборудования. Установка клапана требуется и при одновременном подключении нескольких контуров отопления с разными температурными характеристиками.</li>

Любая отопительная техника, и твердотопливные котлы в данном случае не являются исключением, должна иметь приспособления и механизмы, обеспечивающие защиту оборудования от перегрева. Для нагревательных приборов, работающих на твердом топливе, эта функция возложена на предохранительный клапан. Приспособление имеет простую и понятную конструкцию, в которой заложен принцип действия гравитационных сил, действующих на жидкость в результате термостатического эффекта.

Термосмесительный предохранительный клапан для домашнего твердотопливного котла, уже одно название в точности передает его основное предназначение. Ряд других названий устройства в точности объясняют принцип действия и сферу применения. У специалистов теплотехников приспособление принято называть трехходовой термостатический клапан или клапан теплового сброса. В каждом отдельном случае речь идет об одном и том же, о приспособлении, выполняющем защитные функции.

Основная задача, которую решает предохранительный клапан

Приспособление является автономным устройством, полностью независимым от внешних источников энергоснабжения. Если большая часть автоматических устройств контроля имеют питание от электросети, то в данном случае неприметный приборчик играет роль последнего защитного барьера для твердотопливных котлов от перегрева. Простейшее приспособление призвано реагировать на изменения температурного режима котловой воды, циркулирующей по отопительному контуру. Если температура теплоносителя достигла критической отметки (95 и более градусов), приводится в действие защитный клапан, открывающий доступ в перегретый контур холодную воду.

На заметку: В данном случае речь идет о способе защиты котла от перегрева путем подмеса холодной воды.

Приспособление, на которое вы возлагаете большие надежды, должно отвечать следующим требованиям:

• большая пропускная способность;
• высокая чувствительность термостатического элемента, находящегося внутри конструкции;
• соответствие контрольным измерениям, заявленным производителем.

Мы уже говорили, что основная функция, которая возлагается на это приспособление, защита отопительной техники от перегрева. Отсюда вытекает и основной принцип действия механизма. Путем смешивания холодной и горячей воды в отопительном контуре снижается общая температура не только теплоносителя в системе, но и в нагревательном приборе. Следовательно, механизм устанавливается на основном трубопроводе, создавая три различных направления движения котловой воды.

Конструкция термосмесительного клапана и принцип действия

Как и большинство деталей и элементов конструкции твердотопливного котла, трехходовой или термосмесительный клапан так же имеет простую и понятную конструкцию. В его состав входят:

• основной корпус;
• подпружиненный шток;
• две заслонки, тарельчатого типа;
• термостатический элемент (головка с фиксированными положениями).

Важно! За счет цельнолитого корпуса достигается герметичность прибора, создаются необходимые условия для его бесперебойной работы. При установке оснастки необходимо все соединения оснастить уплотнительными кольцами, что бы избежать малейшего протекания котловой воды.

На рисунке-схеме подробно показан механизм в разрезе, где и как расположены его основные элементы.

Глядя на конструкцию приспособления не трубно понять принцип действия. Рассмотрим детальнее происходящие процессы.

В обычном режиме работы отопительной системы основные заслонки, расположенные линейно, находятся в открытом положении. Недостаточно горячая вода свободно проходит свободно из котла в отопительный контур.

Термостатическая головка, оснащенная датчиком с чувствительной к температуре жидкостью, находится в стандартном положении. При возникновении внештатной ситуации, к примеру: со стороны котла в систему начинает поступать теплоноситель, температура которого превышает заданные параметры. Срабатывает датчик контроля температуры, приводящий в движение шток. Действующий механизм перекрывает основной, прямоточный проход, открывая одновременно с этим проход со стороны, через который поступает холодная вода. В результате смешивания воды разной температуры наступает выравнивание температуры до установленной нормы. Теплоноситель, уже нормальной температуры покидает устройство через патрубок в систему отопления. Регулировка термостатической головки прибора определяется степенью нажатия сильфона с расширяющей жидкостью на шток. Соответственно определяет чувствительность приспособления.

Момент срабатывания устройства определяется регулировкой головки, настроенной на определенную температуру.

Для справки: В отопительный контур при срабатывании предохранительного клапана поступает теплоноситель необходимой температуры. Регулировкой степени нагрева котла занимаются уже другие приспособления, определяющие интенсивность сгорания топлива и качество тяги.

Если вода продолжает в результате предпринятых действий нагреваться, устройство перекрывает основной входящий поток, открывая доступ холодной воды из третьего патрубка. Шток в данном случае находится в крайнем нижнем положении. К основному потоку уже подмешивается вода из третьего патрубка. При изменении температуры теплоносителя в сторону снижения, шток под действием датчика снижает давление, открывая доступ горячей воде.

Для того, что бы добиться правильной работы всего механизма, необходимо точно соблюсти требования по его установке. Трехходовой клапан может устанавливаться в правостороннем или в левостороннем варианте, как на обратке, так и на подающем контуре. В процессе эксплуатации приспособление совершенно не требует обслуживания.

Монтаж предохранительного клапана своими руками

Установка предохранительного клапана является обязательной для предотвращения перегрева твердотопливного котла. Перед установкой необходимо разобраться со схемой нагревательного прибора и всей автономной системы отопления. Зная место расположения и назначение основных узлов отопительной системы, легче будет осуществить установку.

На заметку: основные узлы системы отопления расположены в непосредственной близости от отопительного агрегата. Трехходовой клапан обычно входит в так называемую группу безопасности.

В группу безопасности входят насос, обеспечивающий подачу обратки. Буферная емкость, благодаря которой вся система получает защиту от перегрева. Контрольные приборы, фиксирующие давление в нагревательном котле, аварийный клапан сброса давления и автоматический воздухоотводчик устанавливаются непосредственно на котел, на выходе, контролируя температуру нагрева теплоносителя.

Для большинства систем отопления характерным является установка теплового аккумулятора, обеспечивающего работой систему ГВС, и буферной емкости. Обвязка в этом случае выполняется следующим образом, который показан на рисунке выше.

После установки всех элементов группы безопасности, можно определяться с местом установки защитного приспособления.

Защитное устройство монтируется в строгом соответствии со схемой, в результате чего будет осуществляться подмес горячей воды из теплоаккумулятора с менее горячей водой из обратного контура. Получить представление о способе установки и работе защитного механизма, можно, посмотрев предлагаемое видео

Приспособление отлично зарекомендовало себя в тех случаях, когда речь идет об оборудовании в качестве основного способа обогрева жилых помещений, системы «теплый пол». Приспособление осуществляет регулировку подмеса горячей воды в отопительный контур теплого пола в случае его остывания. При монтаже теплого пола потребуется не одно, а несколько устройств, в соответствии с количеством нагревательных контуров. Рисунок-схема показывает, как выглядит блок подключения теплого пола к системе трубопровода.

На заметку: для обеспечения теплом большого жилого дома, где большой расход теплоносителя и горячей воды, система отопления и горячего водоснабжения подключается посредством использования гидрострелки. С ее помощью и благодаря распределительному коллектору каждый трубопровод имеет свою определенную температуру. Более высокая температура идет на бойлер косвенного нагрева, менее горячая вода идет в систему отопления, которая и обеспечивает защитными клапаном.

Простая и неприметная деталь играет важнейшую роль элемента безопасности всей отопительной системы, продлевая работоспособность нагревательного прибора.

Используемые источники:

• https://cotlix.com/kak-pravilno-podobrat-trexxodovoj-klapan-dlya-tverdotoplivnogo-kotla
• https://kotle.ru/tverdotoplivnye/trehhodovoj-klapan-dlya-kotla
• https://profiteplo.com/tverdotoplivnye/100-kak-vybrat-trehhodovoj-klapan.html
• https://avtonomnoeteplo.ru/otopitelnye_kotly/183-kotly-dlya-vodyanogo-otopleniya-na-tverdom-toplive.html
• https://znatoktepla.ru/kotly/tverdotoplivnie/osnovnaya-zadacha-konstruktsiya-i-montazh-termosmesitelnogo-klapana-tverdotoplivnogo-kotla.html
