Особенности применения однотрубной системы отопления с принудительной циркуляцией теплоносителя

<index>

Если площадь дома достаточно большая или необходимо обеспечить обогрев двухэтажного строения, от отопительной системы с естественной циркуляцией лучше отказаться. Из-за медленного продвижения теплоносителя по трубам прогреть воздух в помещении достаточно быстро будет крайне сложно.

Такой проблемы не существует, если изначально выбрана система отопления с принудительной циркуляцией, что особенно актуально для домов, в которых проживают постоянно. Установив специальный насос, можно значительно повысить эффективность обогрева строения любой площади. Главное, чтобы выбранная схема отопления отвечала определенным требованиям.

Как работает отопление без насоса?

Чтобы понять, как работает система с принудительной циркуляцией, стоит разобраться в том, как осуществляется отопление зданий при естественной циркуляции теплоносителя. В качестве последнего могут использоваться различные специальные составы и вода. Для одноэтажного дома чаще всего выбирается водяное отопление.

Движение воды по трубопроводам осуществляется по законам физики. Нагревшись в котле до заданной температуры, она начинает подниматься по стояку. За счет этого происходит постепенный прогрев всех труб и радиаторов системы. Вновь поступающая горячая вода постепенно вытесняет холодную вниз к котлу.

После того как остывший теплоноситель вновь нагреется в котле, он начнет подниматься по стояку, чтобы вытеснить остывший вниз. Такой цикл будет повторяться до тех пор, пока будет работать котел. Очевидно, что чем больше диаметр трубы, тем больше теплоносителя пройдет через ее поперечное сечение за единицу времени.

Именно поэтому при естественной циркуляции диаметр трубопровода и размеры монтируемых радиаторов имеют большое значение. При недостаточной площади последних сложно будет прогреть помещение до уровня комфортности.

Принудительная циркуляция

Схема отопления с принудительной циркуляцией отличается наличием насоса. Благодаря ему теплоноситель движется по трубам с заданной скоростью, а не только под действием законов физики.

Насос создает давление, достаточное для перемещения теплоносителя, но при этом обеспечивающее равномерное распределение воды, нагретой до различной температуры.

Из чего состоит отопительная система?

Система отопления с принудительной циркуляцией состоит из:

• котла (твердотопливного, газового или электрического);
• расширительного бака мембранного типа;
• циркуляционного насоса, мощность которого подбирается индивидуально;
• радиаторов (батарей) отопления;
• труб;
• фитингов – переходников, используемых для соединения труб;
• кранов (шаровых и пробковых);
• обратных клапанов;
• воздухоотводов;
• фильтров, которые обеспечивают работоспособность отопительного котла и насоса;
• крепежных элементов.

При выборе необходимого для функционирования системы оборудования следует обязательно учитывать:

• мощность приобретаемого котла и радиаторов;
• размер трубопровода;
• скорость перемещения теплоносителя.

Однотрубная схема

Однотрубная схема предполагает совмещение подающего и обратного трубопроводов. Теплоноситель подается через специальный трубопровод с запорной арматурой. Предусматривается отдельный патрубок с вентилем для слива воды в канализацию.

После нагрева в котле теплоноситель, пройдя по стоякам и радиаторам и отдав им необходимое количество тепла, поступает в насос. Последний обеспечивает нагнетание потока, движущегося к котлу.

Бак

Бак мембранного типа, который включает однотрубная система, позволяет предотвратить возникновение аварийных ситуаций.

Такой бак может быть не только закрытым, но и открытым. Он устанавливается на верхнем (техническом) этаже здания.

Если бак закрытый, то и система отопления закрытая. Если же открытый, то и систему называют открытой.

Группа безопасности

Однотрубная система обязательно включает группу безопасности, состоящую из:

• воздухоотвода;
• предохранительного клапана;
• манометра и термометра, часто объединяемых в одном корпусе.

Такая группа позволит оперативно снизить избыточное давление в системе, предотвратив тем самым разрыв трубопровода и поломку оборудования.

Допустим монтаж приборов из группы безопасности отдельно друг от друга. Например, врезка предохранительного клапана осуществляется немного выше котла. Однако это не всегда оправдано с точки зрения затрат на монтаж системы отопления.

Радиаторы

Радиаторы при такой схеме могут подключаться по-разному: диагонально, параллельно и т.д. Желательно предусмотреть терморегуляторы и краны Маевского на каждой батареи. В продаже можно найти модели радиаторов с заранее вмонтированными кранами.

Разводка

Разводка труб в системе может быть горизонтальной и вертикальной. Оба типа разводки допускают подключение к бойлеру и системе теплого пола.

Для этого лишь следует предусмотреть специальный распределительный коллектор, позволяющий обеспечить поступление нагретого теплоносителя одновременно в радиаторы, бойлер и контур теплого пола.

Двухтрубная схема

Преимущество однотрубной схемы заключается в ее доступности. В этом случае требуется меньше труб, чем при устройстве двухтрубной, а потому ее монтаж обходится намного дешевле.

Однако эффективность последней значительно выше, за счет того, что в двухтрубной подающий и обратный трубопроводы разделены.

Такая система позволяет отремонтировать радиатор в одной комнате, не отключая отопления во всем здании, и подходит для строений любой этажности.

Принудительная лучше?

Если предстоит монтаж системы отопления одноэтажного строения, предпочтение может быть отдано системе с естественной циркуляцией. Особенно если здание находится в местности с характерными проблемами с электроснабжением.

При выборе схемы для двухэтажного дома лучше обратить внимание на систему с принудительной циркуляцией. Тем более если площадь здания большая.

Экономим на трубах

Если отдано предпочтение схеме с принудительной циркуляцией, можно не волноваться о том, какой диаметр у монтируемой трубы. За счет одинаковой скорости теплоносителя обязательно удастся обеспечить равномерный прогрев всей системы.

Именно поэтому для такой системы приобретаются более дешевые трубы. Учитывая, что их диаметр несколько меньше, трубы можно сделать практически незаметными в интерьере.

Отказ от громоздких радиаторов

При естественной циркуляции теплоносителя традиционно монтируются громоздкие радиаторы, занимающие много места. За счет большой площади такие батареи позволяют обеспечить более эффективный прогрев помещений. В системе отопления с принудительной циркуляцией предпочтение может быть отдано даже небольшой по размеру модели радиатора.

Безопасность и удобство эксплуатации

Равномерный прогрев отопительной системы способствует снижению риска повреждения ее элементов из-за значительного колебания температуры. Как следствие, снижается негативное воздействие на материал всех элементов отопительной системы, и повышается срок их службы.

Благодаря наличию кранов Маевского и специальных автоматических воздухоотводов в системе принудительной подачи теплоносителя можно не опасаться завоздушивания. Степень нагрева воды можно отрегулировать не только за счет параметров отопительного котла, но и характеристик насоса.

При естественной циркуляции радиаторы тем холоднее, чем дальше они находятся от котла. Это способствует неравномерному прогреву помещений.

Простота монтажа

Трубы необязательно укладывать под определенным углом, что делает возможным выполнение работ собственными силами. При нарушении этого правила в случае естественной циркуляции не удастся обеспечить прохождение теплоносителя по системе, а потому обогрев двухэтажного дома будет затруднен или невозможен.

О недостатках

Учитывая, что в системе присутствует циркуляционный насос, требуется обязательное подключение к электрической сети. В районах с частыми отключениями электричества этот факт может создать серьезные проблемы. При желании от этой проблемы можно избавиться, предусмотрев источник бесперебойного питания.

Также не стоит забывать о возможном увеличении расходов на оплату счетов за электричество. Для этого стоит сделать соответствующие расчеты до покупки оборудования. Иногда за счет того, что монтируются трубы, имеющие меньший диаметр, снижается расход теплоносителя.

Если система отопления с принудительной циркуляцией монтируется для обогрева двухэтажного строения, можно не сомневаться: в таком доме всегда будет тепло, тихо и комфортно.

</index>

Похожие статьи

Когда требуется использование гребенки для водыКак рассчитывать объем теплоносителя в системе отопленияРазводка отопления частного дома своими рукамиПодобор незамерзающей жидкости для систем отопления

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Что дает принудительная циркуляция

Все преимущества систем водяного отопления, где происходит циркуляция теплоносителя с принудительным побуждением, обеспечивает один незамысловатый элемент – насос. Его ставят на подающий или обратный трубопровод непосредственно возле котла, в результате чего скорость движения воды по трубам ощутимо возрастает. Если при самотеке скорость теплоносителя составляет 0.1—0.3 м/с, то после установки насоса она повышается до 0.7—1 м/с. Это дает массу преимуществ.

Для справки. Есть мнение, что циркуляционный насос надо ставить только на обратку. Это верно лишь для систем с твердотопливным котлом, где при аварийной ситуации в агрегат может попасть пар. В остальных случаях насос можно устанавливать и на подачу.

Итак, разберем все достоинства системы с принудительной циркуляцией:

• возросла скорость воды – увеличился ее расход, значит, можно уменьшить диаметр трубы;
• время прогрева всех радиаторов уменьшается, нет инерционности;
• большая протяженность ветвей и магистралей, выбор удобного способа их прокладки. Главное, чтобы насос развивал необходимое давление;
• уклоны трасс можно соблюдать минимальные. Они нужны только для опорожнения трубопроводов;
• когда монтируется система закрытого типа, то расширительный бак можно разместить в котельной.

Список остальных преимуществ весьма обширен, перечислять их все нет необходимости. Разве что стоит упомянуть важный момент: система с принудительной циркуляцией позволяет устраивать в частных домах такой вид отопления, как теплые полы. А вот недостатков всего 2, но один из них играет важную роль. Это зависимость обогрева здания от наличия электроэнергии. Отключили ее – остановился насос – остыли батареи.

Есть и худший вариант развития событий. Твердотопливный котел после отключения электричества быстро перегреется и закипит, а дальше – взрыв. Поэтому принудительная циркуляция всегда должна обеспечиваться средствами бесперебойного питания или генератором, чтобы система отопления продолжала нормально функционировать.

Второй недостаток состоит в том, что работающий насос потребляет небольшое количество электроэнергии и случается, что иногда издает шум. Но эти нюансы малозначительны по сравнению с количеством вариантов схем отопления, которые позволяет реализовать принудительное движение теплоносителя. Вот их список:

• однотрубная;
• двухтрубная;
• коллекторная (лучевая);
• водяные теплые полы.

Примечание. Также система может быть открытой с атмосферным расширительным баком или закрытой с емкостью мембранного типа.

Элементы принудительной схемы

Вначале несколько слов об установке расширительного бака. Когда течение воды по трубопроводам обеспечивает насос, то вариантов два: поставить открытый либо закрытый бак мембранного типа (экспанзомат). Чаще применяется второй вариант – закрытая система с экспанзоматом. Причин несколько:

• через открытую емкость постоянно испаряется теплоноситель;
• открытая система насыщается кислородом из атмосферы, что ведет к коррозии стальных элементов сети и деталей котла;
• открытый бак приходится располагать на чердаке и следить за уровнем воды в нем. Когда такой возможности нет, емкость устанавливают в котельной под самым потолком.

Экспанзомат с мембраной принято располагать на обратной магистрали перед входом воды в котел и циркуляционным насосом. При этом на отводе трубы нужно ставить отсекающий кран для замены элемента в случае неисправности. Если вы уже поставили бак на подающей магистрали, — не беда, он и там будет успешно функционировать, противопоказаний к подобному размещению нет никаких.

Важно правильно подобрать насосный агрегат, обеспечивающий принудительную циркуляцию в системе отопления. Слишком мощный вызовет шум воды в трубах и станет попусту расходовать электричество, а слабый значительно снизит эффективность работы схемы. В идеале мощность насоса нужно принимать по расчету, но можно подобрать и на основании практического опыта. Он показывает, что в одноэтажном доме площадью до 150 м2 достаточно модели 25–40, при больших габаритах дома и 2 этажах – 25–55 и 32–55, свыше 2 этажей – 25–80 или 32–80.

В системах закрытого типа обязательно должна присутствовать группа безопасности, монтируемая на выходе подающего коллектора из котла. Ее задача – контроль давления и его аварийный сброс в нештатной ситуации, а также стравливание воздуха в автоматическом режиме.

Схема отопления одноэтажного дома с принудительной циркуляцией

В одноэтажном частном доме может быть устроена любая отопительная схема из вышеперечисленного списка. Если здание имеет небольшую площадь (около 70 м2), то в нем будет хорошо работать и однотрубная система с принудительной циркуляцией – ленинградка. Она представляет собой одну магистраль, проходящую через все помещения и возвращающуюся обратно к котлу. Радиаторы подключены к ней один за другим, как это изображено на рисунке:

Эффективная работа однотрубной схемы зависит от количества отопительных приборов, оптимально их должно быть 4, максимум – 5. Если попытаться навесить на одну магистраль 6 или более батарей, то последние из них останутся практически холодными. В том и состоит принцип действия ленинградки: каждый радиатор получает теплоноситель разной температуры. Она понижается от первого прибора к последнему, потому что остывшая вода смешивается в трубе с горячей.

Важно. Чтобы обеспечить необходимую теплоотдачу, к батареям однотрубной системы отопления следует добавлять дополнительные секции. Подробнее на эту тему рассказано в видеоролике:

Подобных недостатков лишена двухтрубная и коллекторная схема для обогрева одноэтажного дома. Все радиаторы получат одинаково горячую воду, да и диаметр труб в этом случае будет меньше. При двухтрубной разводке горячий теплоноситель поступает к батареям по одной магистрали, а холодный идет к котлу по другой. Причем прокладывать их можно рядом, при необходимости скрывая под полом или за фальшстеной. Пример подобной схемы показан ниже:

В коллекторной двухтрубной системе с насосом, обеспечивающим принудительную циркуляцию, трубы проложены к каждому радиатору индивидуально. Распределительный узел – коллектор располагается в удобном месте дома, а трубы прячутся под полами. Принципиально схема выглядит следующим образом:

Теплые полы отличаются от предыдущего способа отопления тем, что к коллектору вместо батарей подключены греющие контуры из труб, замоноличенных в стяжке пола. Это самая дорогая из всех, но и наиболее экономичная и эффективная система с использованием принудительной циркуляции.

Схема для отопления двухэтажного дома

Для двухэтажных коттеджей существует множество различных схем, показать их все затруднительно, да и нет нужды. Поэтому ограничимся несколькими примерами. Распространенный вариант – однотрубная принудительная система с вертикальными стояками и верхней разводкой теплоносителя. Ее единственный плюс – универсальность, если выдержать все уклоны и вместо автоматического воздухоотводчика поставить вверху расширительный бак, то схема будет работать как с насосом, так и без него.

Самая популярная система отопления для двухэтажного дома – двухтрубная горизонтальная с нижней разводкой. Ее можно сделать как тупиковой, так и попутной, закрытой и открытой. Секрет популярности в надежности и эффективности ее работы, а также в доступной стоимости монтажа.

Также можно использовать коллекторный тип разводки или обогрев теплыми полами, а то и скомбинировать эти 2 схемы. На первом этаже устроить греющие контуры в стяжке пола, а на втором – поставить радиаторы и подвести к ним трубы лучевым способом. Но в любом случае распределительный коллектор придется устанавливать на каждом этаже.

Заключение

Любая система с принудительной циркуляцией теплоносителя обеспечит отопление дома лучше, чем самотечная. Более того – она и обойдется дешевле, а в интерьер впишется более гармонично. Недостаток один – зависимость от электричества, но эта проблема вполне решаема, хотя для этого и придется понести дополнительные затраты.

Однотрубная теплосистема – простой и удобный способ обогрева жилых помещений. Экономичная, легкая в эксплуатации и не столь громоздкая, она, тем не менее, подойдет не для всякого помещения.

В чем отличие однотрубной схемы от двухтрубной

Системы водяного отопления подразделяются на две категории: одно- и двухтрубные. Основные отличия данных вариантов заключаются в последовательности присоединения батарей к магистрали.

• Однотрубная схема. Представляет собой замкнутую кольцевую структуру. Трубопроводная ветка идет от нагревательного котла, а радиаторы подсоединяются к ней последовательно. Такая схема легко монтируется, позволяет экономить на комплектующих и стоимости установки. Из очевидных минусов отметим неравномерный прогрев радиаторов – самый дальний от котла элемент будет всегда самым холодным.
• Двухтрубная схема. Здесь движение теплоносителя идет по двум контурам. По одному разогретая жидкость доставляется от котла в батареи, по второму – остывший носитель возвращается в котел. Здесь радиаторы подключаются параллельно, что позволяет подавать в них жидкость практически одной температуры. Остывший носитель из радиаторов собирается в обратный контур, по которому вновь идет к котлу. Цикл повторяется.

Обратите внимание! Однотрубный контур отопления может иметь исключительно верхнюю разводку.

Использование двухтрубных схем оправдано для обогрева многоэтажных жилых помещений, либо территорий большой площади (150 и более кв.м.). В иных случаях для комфортного проживания будет достаточно однотрубной разводки, которая и смотреться будет гораздо эстетичнее.

Устройство однотрубной системы

Любая система отопления имеет в конструкции следующие элементы:

• Котел. Бывает электрическим, газовым, работающим на твердом топливе.
• Теплоотдающие устройства. Это могут быть радиаторы, петли теплого пола.
• Расширительный бак. Нужен для компенсации избыточного давления, неизбежно создаваемого любым нагретым теплоносителем.
• Приспособление для циркуляции рабочей среды. Насос, либо разгонный участок трубопровода.
• Трубы, соединительные фитинги, запорная и регулирующая арматура.

Рекомендуем ознакомиться:  Как выполнить монтаж труб для систем отопления

В однотрубном варианте предусмотрена только одна трубопроводная ветка, совмещающая функции подающего и обратного контура. Магистраль берет начало от котла, последовательно проходя через радиаторы и сообщая им часть тепловой энергии. Пройдя контур, остывшая жидкость вновь попадает в котел.

Что касается неизбежного дисбаланса степени нагрева радиаторов по длине трубопровода, то этот эффект можно попробовать свести к минимуму. Один из способов подразумевает пропорциональное увеличение количества секций на последних в схеме радиаторах. Это увеличит их мощность и позволит выровнять уровень прогрева помещений.

Другой способ заключается в рациональном планировании очередности прохождения теплоносителя по помещениям. Начинать лучше с угловых комнат, спален и детских. В последнюю очередь трасса заходит в нежилые помещения.

Зачем нужна принудительная циркуляция

В системах самотечного типа движение жидкости по трубам осуществляется согласно законам физики, что не всегда обеспечивает ожидаемый эффект. Если включить в схему водяной насос и сделать процесс циркуляции более интенсивным и управляемым, можно значительно увеличить производительность теплосистемы.

Если в маленьком помещении сравнительно нетрудно обеспечить трубопроводу уклон, необходимый для самостоятельного тока жидкости, то в многоэтажных или больших по площади домах выполнить это условие иногда бывает невозможно.

Между тем, нарушение циркуляции чревато серьезными последствиями: появлением воздушных пробок и перегревом носителя в котле. Итогом может стать повреждение отдельных узлов системы.

Плюсы и минусы принудительной системы

Устройство теплосистемы с принудительной циркуляцией помогает нивелировать недостатки самотечной схемы, значительно расширяя эффективность системы в целом:

• Интенсивность циркуляции рабочей среды определяется насосом, и не находится в прямой зависимости от степени прогрева.
• Равномерное распределение теплоносителя по всем радиаторам позволяет использовать при монтаже трубы меньшего сечения, экономя в процессе строительства и выигрывая в эстетической составляющей.
• Появляется возможность регулировать режим и интенсивность обогрева.
• Увеличивается максимально допустимая длина контура.
• Допускается любое расположение трубопровода – вертикальное, горизонтальное, комбинированное.

Рекомендуем ознакомиться:  Изготовление теплицы из профильной трубы и поликарбоната своими руками

Недостатки у вариантов с принудительной циркуляцией не столь критичные, но о них непременно стоит упомянуть:

• Зависимость от источника электропитания. Для работы всякого насоса потребуется электричество. Если дом регулярно подвергается отключениям электроэнергии, стоит предусмотреть возможность переключения на альтернативный источник питания. В противном случае, при сильных отрицательных температурах, можно за несколько часов разморозить теплосистему и столкнуться с необходимостью дорогостоящего ремонта. Источником электричества может выступить автономный генератор, либо более компактный элемент бесперебойного питания, оборудованный аккумулятором. Еще один вариант – спроектировать систему таким образом, чтобы в случае необходимости она функционировала как самотечная.
• Шум от насоса. Современные модели устройств работают почти бесшумно, а вот устаревшие модели иногда шумят очень сильно. Чтобы уменьшить дискомфорт, прибор помещают в изолированное помещение.

Чтобы во время ремонта или замены насоса не возникла необходимость сливать из системы всю жидкость, устройство включают в схему с запорной арматурой и байпасами.

Это важно! Циркуляционный насос монтируется в обратный контур, куда теплоноситель поступает остывшим. Горячая жидкость гарантированно уменьшит срок эксплуатации насоса.

Открытая и закрытая система отопления

В целях компенсации излишнего давления теплоносителя и минимизации его резких скачков в системе присутствует расширительная емкость. При нагревании жидкости, ее объем возрастает, а излишки уходят в бак. По мере остывания, жидкость вновь возвращается в систему. Различают два вида таких конструкций.

Расширительный бак открытого типа

Открытая (полностью, либо частично) емкость устанавливается сразу после котла в наивысшей точке магистрали. Для страховки от переполнения монтируется отвод, по которому излишки теплоносителя выводятся на улицу, либо в канализацию.

В одноэтажных строениях расширительный бак удобно устанавливать на чердаке. Если чердак не отапливается, бак следует дополнительно утеплить.

В таких схемах горячий теплоноситель постоянно контактирует с воздухом, что приводит к испарению и, как следствие, появлению ряда негативных моментов:

• Объем воды в баке придется постоянно контролировать, а при необходимости – пополнять.
• Трубопровод должен идти под уклоном, чтобы воздушные пробки стравливались в бак.
• В качестве рабочей среды можно использовать не все жидкости. Так, антифриз при испарении выделяет вредные для здоровья химические соединения.
• Кислород приводит к образованию коррозии на металлических элементах теплосистемы.

Рекомендуем ознакомиться:  Герметизация дымохода с помощью термостойкого герметика

Впрочем, у таких решений имеются и явные преимущества:

• Отпадает необходимость контроля уровня давления.
• Пополнять объем теплоносителя очень просто.
• Незначительные протечки не будут препятствием для нормального функционирования системы.

Расширительный бак закрытого типа

Емкость выполняется в виде прочного герметичного бака, внутреннее пространство которого разделено на два отсека. Один соединен с магистралью, другой – заполнен воздухом. Нагреваясь, жидкость увеличивается в объеме и продавливает мембрану, сжимая воздух в камере. При охлаждении, напротив, давление жидкости падает и уже мембрана давит на теплоноситель, вытесняя его обратно в трубопровод.

Обратите внимание! Каждый бак закрытого типа оснащается аварийным клапаном. Если давление превышает предельное значение, через него легко стравить воздух и защитить емкость от разрушения.

Закрытую емкость допускается устанавливать на любом участке теплосистемы, но чаще это делается на обратной ветке, перед котлом. В этом месте узел проще контролировать и обслуживать.

Причины отсутствия циркуляции: как решить проблему

В нормальном режиме циркуляция теплоносителя идет непрерывно, обеспечивая равномерный прогрев батарей. Однако, даже при наличии насоса этот процесс может оказаться затрудненным, вплоть до полной остановки.

Причин этому может быть несколько:

• Поломка или снижение мощности насоса.
• Завоздушивание системы.
• Засорение отдельных участков трубопровода.
• Наличие протечек.
• Неподходящий диаметр труб.

Чтобы избежать таких неприятностей следует крайне ответственно подойти к проектированию теплосистемы. Расчет гидравлических параметров стоит доверить профессионалу.

С засорами помогут справиться фильтры грубой очистки (особенно важно установить эти узлы перед насосом и котлом).

Стравить скопившийся воздух помогут краны Маевского.

Протечки на открытых участках магистрали обнаружить и ликвидировать относительно несложно.

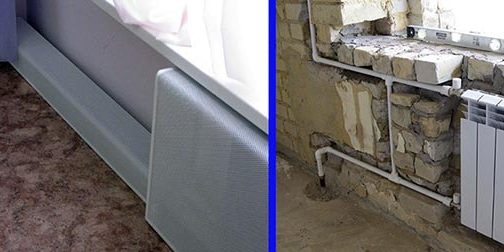

При скрытом способе прокладке трубопровода, возможно, придется обратиться к специалистам.

<index>

Подключение водяного отопления к котлу возможно по нескольким схемам. В частных домах чаще всего используется простая и экономичная система отопления — однотрубная с принудительной циркуляцией. Она обеспечивает надежную работу всего отопительного контура, при этом проста в монтаже и безопасна.

Для чего нужна принудительная циркуляция?

Естественная циркуляция теплоносителя происходит по физическим законам: нагретая вода или антифриз поднимаются в верхнюю точку системы и, постепенно остывая, опускается вниз, возвращаясь в котел. Для успешной циркуляции необходимо строго выдерживать угол наклона прямой и обратной трубы. При небольшой протяженности системы в одноэтажном доме сделать это несложно, и перепад высоты будет невелик.

Для домов большой площади, а также многоэтажных домов. такая система чаще всего непригодна — в ней возможно образование воздушных пробок, нарушение циркуляции и, как следствие, перегрев теплоносителя в котле. Эта ситуация опасна и может стать причиной повреждения элементов системы.

Поэтому в обратную трубу, непосредственно перед вводом в теплообменник котла, устанавливают циркуляционный насос, который создает в системе нужное давление и скорость циркуляции воды. При этом нагретый теплоноситель своевременно отводится в отопительные приборы, котел работает в штатном режиме, а в микроклимат в доме остается стабильным.

Схема: элементы системы отопления

Достоинства принудительной системы:

• система устойчиво работает в зданиях любой длины и этажности;
• можно использовать трубы меньшего диаметра, чем при естественной циркуляции, что экономит затраты на их приобретение;
• допускается располагать трубы без уклона и прокладывать их скрыто в полу;
• к принудительной системе отопления можно подключить теплые водяные полы;
• стабильный температурный режим продлевает срок службы фитингов, труб и радиаторов;
• существует возможность регулировать нагрев для каждого помещения.

Недостатки системы с принудительной циркуляцией:

• требуется расчёт и установка насоса, подключение его к электросети, что делает систему энергозависимой;
• насос при работе издает шум.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

• К ним относятся:
• расширительный бак для компенсации объема теплоносителя при изменении температуры;
• группа безопасности, включающая манометр, термометр, предохранительный клапан;
• радиаторы, подключенные по одной из схем разводок;
• краны Маевского или сепаратор воздуха;
• обратный клапан;
• краны заполнения и слива системы;
• фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка

При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку. От него на каждом этаже отходит горизонтальная труба, проходящая последовательно по всем батареям на данном этаже.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка

При этом типе разводки горячий теплоноситель поднимается на самый верхний этаж или чердак, а оттуда по вертикальным стоякам проходит через все этажи до самого нижнего. Там стояки объединяются в обратную магистраль. Существенный недостаток этой системы — неравномерный нагрев на разных этажах, который не поддается регулировке при проточной системе.

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления

Монтаж системы отопления

Однотрубная система проста в монтаже, если правильно выполнить расчёты и внимательно отнестись к подключению всех ее элементов. Начинают его, как правило, с установки отопительного агрегата.

Котел

Требования к установке котла зависят от его типа. Котлы для отопления бывают:газовые;</li>дизельные;</li>твердотопливные;</li>комбинированные.

Газовые котлы допустимо устанавливать в любом помещении, оснащенном дымоходом и вытяжкой. Все остальные типы котлов устанавливают в отдельном помещении котельной. Это связано с особенностями их эксплуатации. Схема установки котла приведена на рисунке.

Котел после установки подключают к дымоходу и электрической сети, а его теплообменник — к системе отопления. Для этого в котле предусмотрены два патрубка, предназначенные для ввода и выхода теплоносителя. Вводной патрубок обычно находится внизу задней или боковой стенки котла, по нему поступает остывший теплоноситель. Выходной — в верхней части, на стенках или поверхности котла. Через него нагретый теплоноситель поступает в трубы системы отопления.

Трубы Элементы системы соединяют с помощью труб. Для систем отопления можно использовать только трубы, способные выдерживать высокие температуры: полипропиленовые, из шитого полиэтилена или металлические.

Металлопластик использовать не рекомендуется, так как из-за перепадов температур рано или поздно появятся течи.

Диаметр труб определяется расчётом. В частных домах обычно используют трубы диаметром от 15 до 50 мм, на стояки и магистральные трубы выбирают диаметр больше, на подводку к радиаторам — меньше.

Соединение труб зависит от их материала. Стальные и медные трубы соединяют сваркой и с помощью металлических резьбовых фитингов. Полипропилен сваривают с помощью специального приспособления, как показано на фото.

По типу монтажа трубы разделяют на:</li>открытые, размещенные в свободном доступе;</li>скрытые, размещенные под чистовым полом или отделкой стен.

На выбор типа монтажа влияет только дизайнерский замысел, но необходимо помнить: открытая укладка в случае появления течи позволяет быстрее обнаружить и устранить ее.

Сварочные работы металлических труб лучше проводить до укладки чистового пола и отделки стен, иначе неизбежно их повреждение окалиной.

Расширительный бак

Бывает двух типов:</li>открытого;</li>закрытого, или мембранного.

Баки первого типа применяются редко, так как в открытой системе происходит постоянное насыщение теплоносителя воздухом, что способствует коррозии радиаторов, труб, теплообменника котла.

Мембранные расширительные баки представляют собой металлическую емкость, разделенную пластичной перегородкой. Нижняя часть бака подключена к системе отопления, верхняя оснащена предохранительным клапаном и заполнена воздухом. Объем расширительного бака определяется с помощью расчёта.

При нагреве теплоноситель расширяется, и часть его выходит в расширительный бак. При этом мембрана приподнимается, а воздух в верхней части сжимается. При полном заполнении бака давление воздуха возрастает, и он стравливается через предохранительный клапан.

Расширительный бак закрытого типа можно монтировать непосредственно в котельной, в прямой или обратной трубе. Схема и варианты размещения бака приведена на рисунке.

Группа безопасности

В группу входят сразу несколько элементов, предотвращающих аварийную ситуацию, перегрев и закипание теплоносителя:</li>манометр для контроля давления;</li>термометр;</li>воздухоотводчик;</li>предохранительный клапан.

Как правило, их устанавливают единым блоком, как на фото, но возможна установка по отдельности. Манометр и термометр могут быть объединены в одном корпусе

Некоторые модели котлов изначально оснащены аварийной группой. Если ее устанавливают отдельно, то размещают таким образом, чтобы предохранительный клапан находился выше выхода теплоносителя из котла.

Радиаторы и схемы их подключения Выбор радиаторов и количества секций производят на основетеплового расчёта. В общем случае на 1 кв. метр помещения необходимо 0,1 кВт тепловой мощности радиатора. Уточнить этот показатель можно в паспорте на отопительные приборы.

От вида подключения труб к радиаторам зависит их теплоотдача. Типы подключения, подходящие для однотрубной системы с принудительной циркуляцией, изображены на рисунке.

Как видно из схемы, наибольшая эффективность радиаторов достигается при перекрестном подключении. Для того, чтобы сделать отопление в каждом помещении регулируемым, необходимо подключить батареи по схеме с байпасом и вентилем. Также на каждом радиаторе необходимо установить кран Маевского для сброса воздуха из системы.

Циркуляционный насос Расчёт и установка насоса — ответственный этап. Его ставят непосредственно перед вводом обратной трубы в котел, учитывая направление потока — оно обозначено стрелкой на корпусе. Ротор насоса должен стоять строго горизонтально, поэтому насос ставят по уровню.

Перед насосом в трубу врезают фильтр грубой очистки для удаления из системы примесей, песка и ржавчины. Сборник осадка должен быть направлен вниз.

В обход насоса устанавливают байпас, он необходим для работы системы при внезапном отключении электроэнергии до момента подключения резервного источника питания или до остывания котла. В противном случае циркуляция будет невозможно, и вода в теплообменнике закипит.

Кроме того, байпас позволит снять насос для замены или обслуживания без слива теплоносителя. Для этого его с двух сторон оснащают запорными вентилями.

Видео: установка насоса

Видео: ошибки при монтаже отопительных систем

Система отопления должна также иметь краны для заполнения и слива теплоносителя. При первом запуске через кран заливают воду, стравливают воздух через воздухосбросы, после чего откручивают винт на циркуляционном насосе до появления воды. После этого можно приступать к топке котла и после его нагрева регулировать температурный режим.

</li></index>Поделиться:

Выбирая способ обогрева жилища в зимний период, среднестатистический домовладелец стремится убить 2 зайцев: смонтировать эффективно работающую схему с наименьшими вложениями. Распространенное решение — водяная однотрубная система отопления, подходящая для небольших частных домов площадью 50…250 м². В определенных условиях она потребует меньших затрат, нежели другие, более современные типы разводок – коллекторная, двухтрубная и петля Тихельмана.

Устройство и принцип раздачи теплоносителя

Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.

Как работает однотрубная радиаторная система отопления:

1. Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
2. Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
3. Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
4. В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.

Важный момент. Чтобы схема отопления работала стабильно, диаметр раздающей трубы должен значительно превышать размеры радиаторных подводок. Правило не касается вертикальных стояков с верхним розливом, где теплоносителю помогает течь вниз сила тяжести (читайте ниже о видах систем).

Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:

• в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
• путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
• комбинация двух предыдущих вариантов.

Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.

Схемы однотрубных систем

Для обогрева загородных коттеджей и квартир многоэтажных домов применяется всего 2 типа однотрубных схем:

1. Классическая ленинградская система отопления с нижней горизонтальной разводкой представлена выше на первой картинке.
2. Радиаторная сеть с вертикальными стояками.

«Ленинградка» предусматривает подключение радиаторов к общей кольцевой магистрали, проложенной горизонтально над полом. Классика жанра – нижнее боковое присоединение обеих подводок. При более современном подходе трубы подключаются к батарее диагонально, мастера-монтажники практикуют оба метода.

Вторая схема применяется в многоквартирных и двухэтажных частных домах. Сквозь перекрытия проходят вертикальные одинарные стояки, к ним схеме присоединены батареи на каждом этаже. Подача воды в стояки предусматривается из нижнего или верхнего горизонтального коллектора.

Примечание. Обратите внимание: общая линия «ленинградки» с горизонтальной нижней разводкой — цельная труба, не меняющая диаметр на всем протяжении. На однотрубных стояках предусмотрены перемычки – байпасы, пропускающие часть теплоносителя мимо батарей.

Оба типа разводок могут функционировать с принудительной и естественной циркуляцией воды (самотеком). Схемы видоизменяются в зависимости от условий эксплуатации:

1. Для работы «ленинградки» в самотечном режиме придется нарастить внутреннее сечение кольцевого коллектора до 40—50 мм, сделать уклоны и поднять от котла вертикальный разгонный участок, иначе протока через радиаторы не будет. Открытый расширительный бак подсоединяется к высшей точке, как изображено на принципиальной схеме отопления одноэтажного дома.




2. Реализовывать самотечный принцип в двухэтажном здании лучше по схеме со стояками, проходящими сквозь нужные комнаты. Труба подачи Ø40—50 мм поднимается прямо к расширительной емкости, установленной на чердаке. В стороны от нее расходятся горизонтальные ветви с уклонами, подающие сверху воду к стоякам и радиаторам. На подъеме можно смонтировать байпасный узел с циркуляционным насосом.




3. Закрытая одноконтурная разводка с напорной циркуляцией представлена в начале этого раздела. В двухэтажном доме «ленинградку» нужно сделать двухконтурной – предусмотреть отдельную горизонтальную петлю с подачей теплоносителя через перекрытие, как показано на аксонометрической схеме.

Изначально ленинградская система задумывалась как дешевый вариант подачи тепла к приборам конвекционного отопления. Но при желании к магистрали можно подключить небольшой контур водяного теплого пола. Понадобится второй циркуляционный насос, обратный и трехходовой клапан, регулирующий температуру воды.

Важно. Контур напольного обогрева допускается присоединять в конце магистрали, за последним радиатором. Одно условие: необходимо обеспечить в коллекторе требуемый расход теплоносителя – увеличить диаметр и повысить производительность главного насоса. Иначе теплый пол отнимет часть тепла у батарей.

Сравнение по цене монтажа

Приверженцы однотрубных отопительных сетей любят напоминать о дешевизне данного типа разводки. Уменьшение затрат по сравнению с двухтрубной схемой обосновывается вдвое меньшим количеством труб. Мы утверждаем следующее: «ленинградка» обойдется дешевле тупиковой системы в одном случае — если паять отопление из полипропилена.

Докажем наше утверждение расчетами – возьмем в качестве примера одноэтажное жилище размерами 10 х 10 м = 100 м² (в плане). Нанесем на чертеж раскладку «ленинградки», посчитаем фитинги с трубами, затем сделаем аналогичную прикидку тупиковой разводки.

Итак, для устройства однотрубного отопления понадобится:

• труба Ду20 на коллектор (снаружи Ø25 мм) – 40 м;
• тр. Ду25 Ø32 мм на обратку – 10 м;
• тр. Ду10 Ø16 мм на подводки – 8 м;
• тройник 25 х 25 х 16 (наружный размер) – 16 штук;
• тройник 25 х 25 х 20 – 1 шт.

Справка. Перемычку обратки, идущую по коридору, можно не делать. Тогда для 9 радиаторов придется нарастить сечение кольцевой магистрали до размера Ду25 (наружный – 32 мм).

Ориентируясь по следующей планировке, выясним потребность в трубах и фитингах для двухтрубной сети:

• тр. Ду15 Ø20 мм – 68 метров (магистрали);
• тр. Ду10 Ø16 мм – 22 м (подводки радиаторов);
• тройник 20 х 20 х 16 мм – 16 шт.

Теперь найдем актуальные цены на сантехнические фитинги и трубы из 3 материалов: армированный полипропилен PP-R, металлопластик PEX–AL–PEX и сшитый полиэтилен PEX от известных производителей. Результаты расчетов занесем в таблицу:

Примечание. Мы не учитываем стоимость батарей, радиаторных кранов и монтажа однотрубной «ленинградки» — предположим, что вы собираете систему своими руками. Стоимость определена в рублях РФ, но данный факт особой роли не играет, соотношение цен сохранится для любой страны.

Как видите, затраты на полипропиленовые тройники и трубы практически одинаковы для обеих схем – плечевая оказалась дороже всего на 330 руб. По другим материалам однозначно выигрывает двухтрубная разводка. Причина кроется в диаметрах – цены труб большего сечения резко увеличиваются сравнительно с «ходовыми» размерами 16 и 20 мм.

Вы можете взять более дешевую сантехнику других производителей и выполнить расчет – соотношение вряд ли изменится. Заметьте, мы пропустили отводы 90° для поворотов труб и остальную мелочевку, поскольку не знаем точное количество. Если скрупулезно подсчитать все материалы, стоимость «ленинградки» увеличится еще больше. К аналогичным выводам пришел эксперт, демонстрирующий расчеты на видео:

Плюсы и минусы однотрубных разводок

Постараемся дать объективную оценку и выделим реальные достоинства однотрубных водяных систем:

1. Закрытую схему с мембранным расширительным бачком проще монтировать. Одна труба прокладывается быстрее, чем две.
2. Одинарную магистраль либо стояк проще упрятать в стены, нежели двухтрубные ветви (пример ниже на фото). Ложка дегтя: кольцевой коллектор пересекает дверные проемы, затрудняющие прокладку.
3. Отопительная сеть со стояками незаменима, когда необходимо организовать самотек в здании на 2—3 этажа. Нет смысла проходить сквозь перекрытие двумя трубопроводами, одной вертикальной лини вполне достаточно.
4. Монтаж обходится дешево в одном случае: когда самотечная схема системы отопления применяется в одноэтажном частном доме. Экономия достигается за счет прокладки одной магистрали вместо двух (вспомните, для самотека априори нужны трубы больших диаметров Ø48—57 мм).
5. Система закрытого типа поддается автоматическому регулированию посредством радиаторных термостатических вентилей. Оговорка: надо учитывать специфику работы отопительных приборов и правильно подобрать арматуру. Ниже мы вернемся к данному вопросу.

Примечание. Прямое подключение участка теплых полов нельзя отнести к преимуществам данной схемы. Нагревательный контур столь же просто подсоединяется к двухтрубной разводке.

Главная проблема «ленинградки» – остывание теплоносителя по мере продвижения к дальним батареям. Невозможно наращивать секции радиаторов и сечение магистрали до бесконечности, оптимальное количество приборов – 4—5 шт. на одном контуре.

Перечислим другие недостатки:

1. Гидравлическая неустойчивость — влияние одной батареи на работу остальных. Если перекрыть первый радиаторный вентиль, последующие приборы получат более горячую воду и станут перегревать комнаты.
2. Чтобы теплоноситель хорошо затекал в радиаторы при закрытой ленинградской схеме, нужно применять полнопроходную арматуру на ответвлениях. Увеличение гидравлического сопротивления подводки заставляет течь воду дальше по прямой, расход теплоносителя через батарею уменьшается.




3. «Ленинградка» и вертикальная разводка дороже двухтрубной плечевой схемы. Если прибавить затраты на дополнительные радиаторные секции, то стоимость монтажа из сшитого полиэтилена сравнится с лучевой системой, где фитинги не применяются, зато есть распределительная гребенка.
4. Схема сложна в расчете и настройке (балансировке). Мощность и площадь поверхности теплоотдачи батарей надо определить максимально точно.

Дополнительный минус самотечных разводок – большие диаметры труб, проложенных с уклоном 3—5 мм на погонный метр. Выходящие из потолков стояки торчат на виду и портят интерьер помещений. Замуровать трубопроводы в стены не всегда возможно, приходится изощряться и делать декоративные короба.

Советы по выбору диаметров труб и подключению

Однотрубный вариант отопления можно спроектировать и смонтировать самостоятельно, не прибегая к сложным расчетам гидравлики. Упростим задачу и дадим полезные рекомендации по устройству одноконтурных систем:

1. Максимальное число нагревательных приборов на одной петле закрытой «ленинградки» – 5 шт. Чтобы доставить к батареям нужный объем теплоносителя, хватит трубы Ø25 мм (Ду20). Подводки делаем из патрубков Ø16 мм.
2. Если в силу объективных причин количество радиаторов на 1 кольце закрытой системы необходимо увеличить, сечение магистрали наращивается до диаметра 32 мм (Ду25), подводки – до 20 мм. Ставить на один трубопровод более 7 батарей экономически нецелесообразно, дешевле проложить 2 меньших линии.




3. Минимальный диаметр горизонтального коллектора при естественной циркуляции – Ду40, наружный – Ø48 мм. В двухэтажном доме разгонный стояк и начало раздающих ветвей делается из трубы Ду50 (Ø57 мм), отдаленные участки уменьшаются до размера Ду32. Вертикальные линии до радиаторов – Ду20—25 в зависимости от тепловой мощности обогревателей.
4. Для автоматического регулирования теплоотдачи подбирайте полнопроходные клапаны с термоголовками. В стандартных радиаторных вентилях отверстие чересчур маленькое.
5. Подключение к настенному либо напольному газовому котлу производится по типовой схеме, изображенной внизу на картинке. Похожим образом делается обвязка электрического водогрейного аппарата.
6. К твердотопливному котлу «ленинградку» лучше присоединять через трехходовой смесительный клапан и буферную емкость. Поскольку в системе слишком мало теплоносителя, существует риск перегрева и закипания. Самотечную разводку, вмещающую более 200 литров воды, допускается подключать к ТТ-котлу напрямую.

Важное уточнение. При сборке домовой сети теплоснабжения часто используются полипропиленовые трубы PN 22—28, армированные стекловолокном, алюминиевой фольгой или базальтовым волокном. В сортаменте ППР-труб STABI отсутствует типоразмер 16 мм, минимальный внешний диаметр составляет 20 мм. Соответственно, радиаторные подводки делаются сечением 20 х 2.8 мм.

Перечисленные рекомендации помогут правильно организовать отопление, если применять однотрубные разводки с умом. Разбор распространенных ошибок и вопросов касательно монтажа «ленинградки» смотрите в очередном видео:

Напоследок о сфере применения

Чтобы избежать проблем в процессе эксплуатации, используйте однотрубные сети отопления в подходящих условиях:

1. «Ленинградка» хорошо работает в одноэтажных дачах и небольших домиках площадью до 150 м². Если квадратура не превышает 70 м², достаточно одного общего кольца для всех батарей, в противном случае система делится на 2 контура либо прокладывается трубопровод большего сечения.
2. В 2-этажном здании можно собрать гравитационную однотрубную схему открытого типа либо закрытый вариант с нижней разводкой – на выбор. В случае перебоев с электроснабжением предпочтительнее организовать самотек и поставить циркуляционный насос на байпасе.
3. Самотек с разгонным коллектором, применяемый в одноэтажных постройках, отличается инерционностью. Радиаторы прогреваются медленно, вода сильно остывает из-за малой скорости течения, котел работает в экстремальном режиме. Эту схему лучше не использовать вовсе, она морально устарела и без насоса нормально работать не будет.




4. Не стесняйтесь делить «ленинградку» на 2—3 отдельных поэтажных петли с оптимальным числом батарей на каждой. Не объединяйте радиаторы всех этажей в единый циркуляционный контур – последние приборы останутся холодными.
5. Однотрубная ленинградская система – подходящий вариант для устройства автономного отопления 2—3—комнатной квартиры.

Совет. Не стоит монтировать однотрубную разводку в жилых домах большой площади и сложной конфигурации с разносторонним и многоуровневым расположением комнат.

Мастера, доказывающие незаменимость однотрубных систем отопления, часто ссылаются на многоэтажные дома советской постройки, мол, там по 20 батарей на стояке работает. Но забывают упомянуть о давлении и производительности насосов централизованной сети, недостижимой в частных домах. Не слушайте горе-специалистов и применяйте оптимальные варианты систем – двухтрубную, коллекторную либо попутную.

Используемые источники:

• https://x-teplo.ru/otoplenie/sistemy/s-prinuditelnoj-cirkulyaciej.html
• https://cotlix.com/sistema-otopleniya-s-prinuditelnoj-cirkulyaciej
• https://infotruby.ru/primenenie/odnotrubnaya-sistema-otopleniya-s-prinuditelnoj-tsirkulyatsiej-vozduha
• https://gidpopechkam.ru/kotly/odnotrubnaya-sistema-otopleniya-s-prinuditelnoj-cirkulyaciej.html
• https://otivent.com/odnotrubnaya-sistema-vodyanogo-otopleniya
