Содержание статьи:

Правильно подобранный материал изготовления труб для организации отопления является основой эффективности работы всей системы. До недавнего времени особой альтернативы не было – приходилось устанавливать стальные магистрали. Однако с развитием полимерной промышленности стало актуально делать отопление трубами из металлопластика частного дома своими руками.

Особенности металлопластика для отопления

Конструкция металлопластиковой трубы

Главными эксплуатационными качествами для труб отопления является продолжительный срок эксплуатации при периодическом колебании температур, а также минимальные тепловые потери. Этим параметрам в полной мере отвечает отопление на трубах из металлопластика. Отличительной чертой этих конструкций является применение нескольких различных по своей природе и свойствам материалов для достижения требуемого результата.

Основным материалом изготовления зачастую является сшитый полиэтилен высокой плотности. Но кроме него может применяться простой полиэтилен или пропилен. Во избежание попадания молекул кислорода в теплоноситель труба имеет слой фольги. Они скрепляются с внешней и внутренней полимерной оболочкой с помощью клеящего слоя. Это обязательное условия, так как нельзя сделать эффективное отопление из металлопластика своими руками из магистралей без водонепроницаемой оболочки. В противном случае перенасыщение воды кислородом приведет к повышенной скорости коррозии металлических элементов системы.

Для потребителя важны не технические, а эксплуатационные свойства труб отопления. Поэтому не будем подробно рассматривать технологию изготовления, а акцентируем внимание на особых аспектах металлопластика:

Что лучше взять – сшитый полиэтилен для отопления или металлопластик? Последний обладает различной степенью теплового расширения своих элементов – полимерных оболочек и фольгированного слоя. Поэтому на длинных отрезках трубопровода нужен монтаж компенсационных петель;
Температурный режим работы ограничен 95°С. Превышение этого значения приведет к деформации конструкции;
Для соединения элементов магистрали можно использовать несколько видов фитингов – на склейке, резьбовые или зажимные. Если необходимо сделать надежное отопление частного дома металлопластиком – рекомендуется использовать последний тип соединителей.

В чем еще заключается разница при выборе – металлопластик или полипропилен для отопления? Простота монтажа первого. Для соединения патрубков из полипропилена необходим специальный сварочный станок. Металлопластиковые трубы монтируются с помощью трубного «газового» ключа. Но требования к профессионализму их установки намного выше. От степени прилагаемых усилий, правильного отреза и составления схемы отопления будет зависеть ее надежность.

Металлопластиковую трубу можно согнуть до радиуса 12 мм. Это относится к моделям, диаметр которых составляет 20 мм и менее. При увеличении сечения возрастает минимальный радиус гиба. Это нужно учитывать при монтаже.

Выбор труб и комплектующих для системы отопления

Таблица зависимости расхода воды от диаметра магистрали отопления

Для организации отопления из металлопластика своими руками нужно правильно подобрать трубы и комплектующие. Прежде всего, определяется оптимальный диаметр – от него будет зависеть пропускная способность системы.

Трубы из металлопластика

Что удобнее для монтажа отопления – металлопластик или полипропилен? Металопластиковые трубы поставляются в бухтах, длина которых составляет от 50 до 200 м. Полипропиленовые изделия изготавливаются длинной до 6 м.п. Также при выборе материала для изготовления отопления из металлопластиковых труб нужно учитывать их качество, а именно:

Минимальная толщина фольгированной оболочки должна составлять 0,3 мм;
Соединение алюминиевого слоя должно выполняться по бесшовной технологии;
На срезе трубы не должно наблюдаться расслоений.

Обязательно нужно проследить, чтобы в бухте не было загибов. Это может сказаться на целостности алюминиевой оболочки.

Большой степенью надежности отличаются трубы от Rehau, Oventrop и Henko. В ассортименте их продукции можно подобрать фитинги и другие дополнительные комплектующие для магистрали.

Фитинги для металлопластиковых труб

Виды фитингов для металлопластиковых труб

Для соединения лучше всего использовать пресс-фитинги. Они имеют одинаковую конструкцию независимо от того, что было выбрано – сшитый полиэтилен для отопления или аналогичный металлопластик.

Лучшими эксплуатационными характеристиками обладают модели с двойным контуром уплотнения. Они изготавливаются из нержавеющей стали и сплава меди (латунь). Последние характеризуются более доступной стоимостью, но имеют меньший безремонтный срок эксплуатации.

Важным фактором при организации отопления частного дома металлопластиком является стоимость комплектующих. Этот параметр напрямую зависит от производителя, а также технических характеристик элементов.

Наименование	Цена, руб.
Труба 16 мм	16,7
Труба 20 мм	22,61
Труба 26 мм	42,77
Муфта соединительная, 20мм	91
Тройник соединительный, 20 мм	67,3
Крестовина, 20 мм	129,8

Если основным параметром выбора металлопластика или полипропилена для отопительной системы является стоимость комплектующих, то первый будет «проигрывать». Это связано с большими трудозатратами при производстве.

На маркировке обязательно указывается, что изделие можно использовать в системах отопления. Не все трубы из металлопластика рассчитаны на высокие температуры.

Монтаж отопления из металлопластиковых труб

Калибратор для металлопластиковых труб

Для установки отопления из металлопластика самостоятельно нужно приобрести специальные ножницы для обрезки и калибратор. Он предназначен для выравнивания торца трубы перед установкой в зажимной фитинг. Сделать его своими руками не сложно, но при этом велика вероятность ошибиться в размерах – допустимое отклонение составляет 0,5 мм.

После приобретения трубы должны пролежать в помещении с нормальной температурой (от 15 до 25°С) минимум 1 сутки. Если нужно согнуть магистраль на определенном участке – приобретается специальная пружина.

Обрезав трубу до нужного размера, следует зачистить ее торец. Затем выполняется монтаж фитинга и зажим трубным ключом. Усилие при этом должно быть относительно небольшое, чтобы не повредить корпус фитинга. Для крепления к стене или полу нужно использовать специальные клипсы.

Еще одним отличием сшитого полиэтилена для отопления от металлопластика является обязательная проверка соединительных узлов перед запуском системы отопления. При скачках давления они могут потерять герметичность или даже разрушится.

В видеоматериале можно знакомиться с рекомендациями по установке металлопластиковых труб:

Содержание

Промышленность не так давно начала выпускать металлопластик. Трубы из этого материала стали популярными в сфере отопления частных и многоквартирных домов. Монтаж такой системы отопления достаточно прост и может быть выполнен даже непрофессионалом.

Устройство системы отопления из металлопластиковых труб дело нелегкое, однако зная все нюансы с этим можно справится без привлечения дорогостоящих специалистов.

Выбор схемы отопления

Стоит сразу заметить, что схема отопления, в которой используется металлопластик, составляется исходя из различных факторов, например, места расположения отопительного котла, расположения комнат и других подобных.

Так или иначе, можно выделить общие принципы построения схем отопления, по которым их можно классифицировать:

коллекторные схемы;
однотрубные или двухтрубные схемы;
схемы с верхней и с нижней развязкой труб.

Существуют и иные виды схем.

Стоит заметить, что во многом схема отопления зависит от расположения газового котла, если речь идет о частном доме, имеющим именно такой отопительный элемент.

Все дело в том, что газовый котел может быть установлен только по определенным условиям, то есть с соблюдением всех требований и выдержкой всех указанных расстояний до некоторых предметов согласно технической документации котла.

Кроме того, во многом вид схемы системы отопления определяет и точка входа труб водоснабжения в дом. Есть и другие факторы.

Схема однотрубной системы отопления: 1 — подающая магистраль, 2 — нагревательный прибор, 3 — трехходовой кран, 4 — выпуск воздуха, 5 — регулирующий кран, 6 — обратная магистраль.

Итак, что касается конкретного вида системы, то по каждому из них можно выделить как положительные моменты, так и отрицательные. Например, однотрубная система отопления из металлопластика хороша, скорее, для маленького домика, использующегося в качестве дачи, в котором количество радиаторов не превышает 5 единиц.

Это связано с тем, что при однотрубной схеме каждый последующий радиатор будет иметь меньшую температуру, чем предыдущий. При малом их количестве температура будет примерно одинаковой, при большом — последний радиатор вовсе может никогда не прогреваться.

Положительным моментом такой схемы является то, что количество затрачиваемого материала гораздо меньше, чем на иные схемы.

Что касается коллекторной схемы, то она требует самого большого количество материала из всех существующих схем. Однако регулировка температуры нагрева каждого отдельного элемента настолько проста, что с легкостью компенсирует все затраты. Кроме того, распределение тепла между всеми элементами является практически идеальным.

Чем-то средним между двумя вышеописанными схемами является двухтрубная схема отопления. Она требует чуть больших затрат по сравнению с однотрубной, но меньших — по сравнению с коллекторной.

Стоит заметить, что монтаж газового оборудования должен осуществляться только квалифицированными работниками из соответствующей службы. Самостоятельный монтаж газового котла может привести к серьезной ответственности.

Металлопластиковые радиаторы прочны и долговечны. Они отличаются большой теплоотдачей и экологичностью.

Что касается радиаторов отопления из металлопластика, то их можно крепить самостоятельно. Сначала выбираются места крепления радиаторов. Крепятся они к стенам при помощи специальных кронштейнов. Кронштейны, в свою очередь, крепятся непосредственно к стенам при помощи анкерных болтов. Под них высверливаются отверстия в стенах, а потом во внешнюю часть ввинчивается сам болт, надежно закрепляя кронштейн.

Если речь идет о чугунных радиаторах, то на каждые 3 секции полагается один кронштейн, но меньше двух кронштейнов на весь радиатор быть не должно.

После установки всевозможного оборудования, например, манометра, если им не оборудован газовый котел, или какой-либо запирающей арматуры можно приступать к непосредственной работе с трубами.

Работа с металлопластиком

Металлопластик является достаточно прочным материалом. Поэтому работа может проводиться без особых ограничений и требований. Однако некоторые правила все же есть:

монтаж труб следует выполнять только при положительных температурах выше 10 градусов;
если металлопластик хранился хоть какое-то время при более низких температурах, то перед началом работ ему следует дать немного адаптироваться к температуре;
все подобные работы должны производиться по завершении отделки на стенах дома;
резать металлопластик следует при помощи специального инструмента — ножниц;
в процессе монтажа нельзя допускать изгибания металлопластика до перелома, следует использовать специальные оправы;
все трубы крепятся в обязательном порядке к стенам при помощи хомутов или клипс.

Стоит несколько слов сказать про резку таких труб. Резать металлопластик, как уже было сказано, лучше всего специальными ножницами или труборезом. Можно, конечно, пользоваться и ножовкой по металлу. Только после разрезания кромку куска трубы следует зачистить наждачной бумагой, чтобы выровнять ее. Можно воспользоваться и простым острым ножом с этой целью.

Способы соединения

Есть несколько способов соединения таких труб, для системы отопления применяют два основных:

при помощи компрессионных фитингов;
при помощи прессовых фитингов.

Первый способ хорош тем, что применение компрессионных фитингов в значительной степени упрощает все работы. Такие фитинги не требуют каких-либо специальных инструментов, за исключением вышеупомянутых ножниц.

Кроме них, может понадобиться:

набор рожковых ключей или разводной ключ;
ФУМ лента;
калибратор.

ФУМ ленту можно заменить обычной паклей со специальным герметиком.

Что касается фитингов, то они могут быть различной формы:

уголки;
тройники;
переходники и так далее.

Все фитинги имеют штуцер на своем конце, который содержит одно или несколько уплотнительных колец. Кроме того, имеется зажимное кольцо и накидная гайка, которая и прижимает трубу и фитинг друг с другом.

Перед соединением трубы и фитинга на трубу надевают кольцо и гайку с этого фитинга. Теперь понадобится калибратор. Он служит для того, чтобы создать на конце трубы ровную круглую форму. Если такой формы не будет, то в процессе закрепления фитинга и трубы уплотнительные кольца на штуцере могут просто повредиться, что приведет к течи.

После проведения калибровки труба надевается на штуцер. Дальше подтягивается на место зажимное кольцо и накидная гайка, которая по резьбе закручивается до самого упора. На кольцо предварительно наматывается пакля или ФУМ-лента.

Гайка затягивается с не очень большим усилием. Если приложить слишком большую силу, то гайка просто лопнет или же сорвет резьбу. Затягивание следует продолжать до появления характерного скрипа металла.

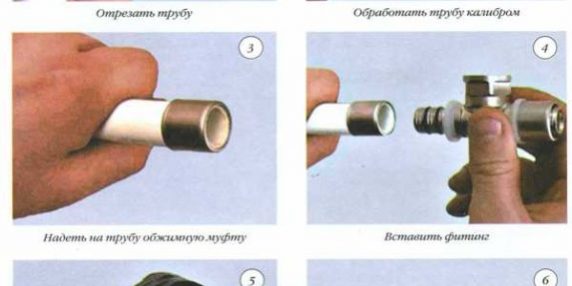

Что касается использования пресс-фитингов, то монтаж можно разделить на два вида, хотя деление следует считать условным:

с применением обжимных муфт;
с применением пресс-фитингов.

Такой способ требует наличия специального инструмента, например, пресс-клещей. Такой инструмент может быть механическим или гидравлическим. Стоит заметить, что каждый вид пресс-фитингов требует использования своего вида инструмента, который отличается по конструкции и принципу действия. Например, надвижные пресс-фитинги требуют наличия специального эспандера.

Кроме данного инструмента, потребуется и тот, который был указан выше.

Способ изгибания металлопластиковых труб

В процессе монтажа часто возникает необходимость изменить направление трубы, то есть согнуть металлопластик, причем иногда даже на 90 градусов или очень близко к этому значению. В таком случае необходимо использовать, как уже было указано выше, специальные оправы.

Оправки представляют собой пружины. Они могут быть двух видов:

внутренними;
наружными.

Естественно, что изгибать металлопластиковую трубу требуется не сразу под прямым углом — она неизбежно согнется и сломается, — а постепенно, то есть дугой.

При таком способе существует одно правило, которое гласит, что радиус изгиба должен быть равен 7 или более диаметрам изгибаемой трубы. Например, если труба имеет диаметр 20 мм, то радиус изгиба должен составлять не меньше 140 мм.

Если же требуется согнуть трубу под прямым углом сразу, то необходимо использовать угловые фитинги.

Крепление труб к стенам

Трубы к стенам крепятся при помощи клипс. Сами клипсы закрепляются на стены посредством саморезов. Дальше труба просто вставляется в клипсу до характерного щелчка.

Клипсы следует устанавливать через каждые 40-50 см или чаще, что зависит от диаметра трубы.

Наряду с металлическими и пластиковыми, достаточно часто стали применяются металлопластиковые трубы для отопления.

Металлопластиковые трубы для отопления

Их особая пятислойная структура позволяет выдерживать значительные температурные нагрузки, а простота в обращении особенно привлекает начинающих мастеров. Ведь для монтажа не требуется ни пайка, ни сваривание, вследствие чего его можно легко осуществить своими руками и сэкономить значительные средства.

Вернуться к содержанию ↑

Достоинства и недостатки материала

Металлопластиковые трубы удачно сочетают в себе достоинства полимерных и металлических трубных изделий. К числу их основных достоинств относятся:

Стойкость к коррозии;
Устойчивость к зарастанию и заиливанию;
Гибкость;
Хорошая морозоустойчивость, отсутствие необходимости в утеплении;
Простой монтаж без специального оборудования;
Имеют диаметр от 8 мм, что позволяет успешно применять металлопластиковые трубы для теплого пола;
Повышенная прочность;
Рабочая температура до 95 °С;
Срок эксплуатации до 25 лет.

Соединение металлопластиковых труб для отопления

При всех положительных характеристиках металлопластика следует признать, что материал не лишен негативных качеств. Недостатки, которые имеют металлопластиковые трубы в отоплении:

Ослабление герметичности соединений вследствие многократных температурных перепадов;
Зауженный внутренний диаметр фитингов;
Высокая стоимость соединительных элементов.

Вернуться к содержанию ↑

Выбор типа и диаметра труб для отопления

Наиболее распространенный диаметр, какой имеют металлопластиковые трубы в отоплении, составляет от 16 до 32 мм. Однако это касается исключительно централизованного отопления, а если осуществляется монтаж системы «теплый пол», нужен еще меньший диаметр – 8 или 10 мм.

Покупая металлопластиковые трубы для отопления, следует обратить особое внимание на универсальность по отношению к фитингам. Ведь некоторые производители выпускают продукцию, рассчитанную исключительно на фасонные изделия из той же серии. Это может стать неприятным сюрпризом и серьезно усложнить монтаж.

Металлопластиковые трубы для отопления с фитингом

В зависимости от состава пластика, который был использован для производства трубопровода, металлопластиковые трубы для отопления могут иметь внешний слой:

Полиэтиленовый;
Полиэтилен термостойкий;
Сшитый полиэтилен;
Полипропилен.

На состав материала указывает специальная маркировка, нанесенная на внешней стороне продукции.

Вернуться к содержанию ↑

Способы соединения элементов трубопровода: компрессионный и прессовый

Металлопластиковые трубы для отопления можно легко установить своими руками, ведь их не нужно паять или сваривать. Монтаж осуществляется с применением латунных фитингов, которые заранее подбираются под диаметр трубопровода. В зависимости от типа используемых фасонных элементов, различают два основных способа соединения металлопластика:

Компрессионный;
Прессовый.

Металлопластиковая труба с фитингами

Компрессионные фитинги позволяются максимально упростить монтаж. Система отопления устанавливается своими руками и без использования дорогостоящего инструмента. Однако такой тип соединения нельзя выполнять под бетонной стяжкой, ведь он требует постоянного наблюдения. В случае ослабления герметичности гайку фитинга придется подкрутить, а значит, должен быть постоянный доступ к узлам.

Компрессионные соединения не подходят для системы теплого пола из-за невозможности постоянного доступа к местам стыковки элементов.

Прессовые соединения являются более надежными и герметичными. Однако для установки необходим специальный инструмент, какой выполняет обжим фитингов с трубопроводом. Таким приспособлением стали пресс клещи, что продаются с набором сменных насадок, имеющих различный диаметр.

Также к недостаткам пресс соединений иногда относят их неразъемность, т.е. невозможность повторного использования при демонтаже.

Вернуться к содержанию ↑

Монтаж металлопластикового трубопровода для центрального отопления

Чтобы установка отопления своими руками была выполнена быстро и легко, следует соблюдать некоторые правила. Основные рекомендации изложены ниже:

Монтаж можно совершать при температуре воздуха +10 градусов и более;
Если материалы длительное время сохранялись при более низких температурах, следует дать им время для нагревания перед началом работы;
Поверхностную укладку трубопровода выполняют только после того, как завершатся работы по стяжке стен;
Резать трубопровод желательно специальным резаком или труборезом;
Для гибки магистралей используют трубогиб, который предотвращает изделия от заломов и чрезмерных изгибов;
Магистрали крепятся к стене с помощью специальных хомутов.

Пресс клещи для металлопластиковых труб

Система центрального отопления может быть установлена как с использованием компрессионных, так и с применением обжимных фитингов. Для соединения компрессионными фитингами, необходимо провести такие этапы работы:

Отрезать необходимый отрезок трубопровода.
Использовать калибратор для придания торцу трубы идеально круглой формы.
Надеть гайку и зажимное кольцо.
Вставить штуцер фитинга до упора.
Установить зажимное кольцо.
Накрутить накидную гайку.

Необходимо быть очень осторожным и не применять излишних усилий при закручивании гайки. Сигналом о прекращении работы должны стать характерные потрескивания.

Вернуться к содержанию ↑

Монтаж напольного водяного отопления

Гибкость материала позволяет использовать минимальное количество соединительных элементов. Множество разветвлений можно выполнить и без фитингов, однако в некоторых случаях без них таки не обойтись. Система водяного отопления может быть также установлена своими руками, однако для этого необходимо использовать прессовые фитинги.

Напольное водяное отопление

Сам процесс установки во многом схож с монтажом компрессионных фитингов, единственное отличие состоит в использование пресс клещей вместо закручивания накидной гайки. Пресс клещи для работы с металлопластиком могут быть двух основных типов:

Ручные;
Гидравлические.

Пользоваться пресс клещами чрезвычайно легко. Научиться можно с первого раза, на выполнение соединения уходят считанные минуты, а результатом является надежное и прочное крепление трубопровода на долгие годы.

Вернуться к содержанию ↑

3D схема однотрубной системы отопления из металлопластика

<center></center>Интересное по теме:Различные методы соединения труб из металлопластикаТребования ГОСТ к производству металлополимерных трубОбщая характеристика металлопластиковых водопроводных труб » Трубы для отопления

Абсолютно в каждом регионе Российской Федерации нужно зимой обогревать квартиру. Каждый здравый хозяин дома хочет получить информацию: как улучшить систему отопления квартиры. Ни для кого не секрет, что источники тепла перманентно становятся дороже. Затруднительно вообразить жизнь человека в нашей стране без обогревающего комплекса дома. На веб сайте собрано множество разных систем обогрева коттеджа, применяющих совершенно уникальные приемы извлечения тепловой энергии. Перечисленные схемы обогрева возможно использовать по отдельности или комбинировать.

Без системы отопления в нашей стране обойтись невозможно. Чтобы она была эффективной и долго служила, необходимы качественные материалы. Один из таких — металлопластик. Трубные изделия из этого материала обладают очень важным преимуществом по сравнению со стальными — они не подвержены отложению ржавчины, поставляются в бухтах, продаются от одного метра.

Технические характеристики и преимущества металлопластика

Металлопластик обладает всеми положительными качествами металла и пластика, что допускает использование металлопластиковых труб в отоплении. Надежность системы обеспечивает пятислойная структура (пластик, клей, алюминий, клей, пластик). Каждый слой выполняет свою функцию:

— внутренний пластиковый слой обеспечивает пропускную способность (1.3 раза выше, чем у стали);
— алюминий придает устойчивость к гидравлическим и механическим воздействиям, обеспечивает стопроцентную непроводимость воздуха;
— наружный слой пластика защищает от вредных воздействий окружающей среды.

Металлопластиковые трубы дляцентрального отопления монтируются без сварочного аппарата или паяльника. Они выдерживают температуру до +95оС и давление до 10 атмосфер, служат столько же, как материалы из стали. Благодаря небольшому весу, материал посто перевозить. Диаметр труботопления в квартире или доме — 16, 20, 26 или 32 мм.

Преимущества система отопления из металлопластиковых труб

— не подвержена коррозии и накоплению отложений;
— элементы легко согнуть, что позволяет использовать минимум соединительных элементов;
— фитинги дают возможность произвести монтаж быстро и просто;
— высокие показатели шумопоглощения;
— можно заливать в бетон;
— низкая теплопроводность, устойчивость к образованию конденсата;
— высокая ремонтопригодность без дополнительного оборудования;
— при правильно проведенном монтаже и соблюдении условий эксплуатации срок службы металлопластиковых труб отопления достигает 50-и лет;
— антистатичность;
— устойчивость к замерзанию;
— эстетический внешний вид.

К недостаткам изделий из металлопластика можно отнести

— особенность, которую необходимо учитывать, используя металлопластиковые трубы для отопления — диаметры внутреннего сечения у фитингов меньше, чем у труб, что ухудшает показатели проходимости;
— замерзание теплоносителя может привести к деформации соединительных элементов или разрыву труб;
— требуется периодическая подтяжка соединений;
— не допускается попадание прямых солнечных лучей и открытого огня.

Монтаж системы отопления металлопластиковыми трубами

Изделия из металлопластика соединяются при помощи фитингов трех видов:

— разъемных (резьбовых или цанговых) — соединение можно разобрать, потом собрать заново;
— условно разъемных (компрессионных — можно разобрать, но при сборке необходимо заменить обжимное кольцо);
— неразъемных (пресс) — требуется дорогостоящий пресс, можно заделывать в стены или полы.

Необходимые инструменты для монтажа

— ножницы (труборез);
— калибратор;
— трубогиб (внутренняя или внешняя пружина);
— разводные ключи;
— тефлоновая или фум лента (для герметизации соединений с резьбой).

При сборке необходимо соблюдать некоторые правила

— открытая прокладка производится после отделочных работ;
— температура окружающей среды не должна быть менее +5оС;
— резать материал лучше специальным инструментом;
— при сгибании не допускается перелом внутреннего алюминиевого слоя;
— к поверхностям трубопровод крепится при помощи клипс;
— при монтаже необходимо оставлять запас на тепловое расширение;
— при использовании резьбовых соединений необходимо следить за тем, чтобы не пережать материал во время затягивания гайки.

Перед монтажом нужно нарезать отрезки в соответствии со схемой. Если нет трубореза, то можно использовать ножовку, но кромка может получиться неровной. Потом при помощи калибратора торцам возвращается круглая форма.

Для сгибания элементов используют трубогиб или пружину. Пружина может быть наружной и внутренней. Применение инструмента предотвращает излом алюминия на сгибе. Если радиус изгиба меньше, чем 7 диаметров, лучше использовать фитинг.

Система отопления из металлопластиковых труб с компрессионными фитингами Для создания компрессионных соединений не требуется специальный инструмент. Можно приобрести разнообразные фитинги — переходники, уголки, тройники, крестовины. Все они оснащены штуцером с уплотнительным кольцом, накидной гайкой и зажимным кольцом. Трубу нужно надеть на штуцер, установить зажимное кольцо и накрутить накидную гайку.

Система отопления с пресс-фитингами

При использовании пресс-фитингов требуется механические или гидравлические клещи. Основная проблема заключается в том, что каждый вид соединительной детали требует отдельного инструмента, отличающегося как по конструкции, так по действию.

Для крепления трубопровода к поверхностям лучше всего использовать клипсы, диаметры которых немного больше, чем размеры металлопластиковые трубы для отопления. Ввиду теплового расширения металлопластик во время эксплуатации не должен быть плотно зажат. Расстояние между креплением следует выбрать такое, чтобы трубопровод не провисал. К поверхностям клипсы крепятся саморезами или дюбелями.

Стоимость качественных изделий из металлопластика зависит от производителя. Но не следует забывать, что хорошая труба не может стоить меньше, чем 90 рублей. Важный момент, который следует соблюдать при покупке материала — все элементы для трубопровода должны быть от одного производителя.

Наверное, самым доступным способом заменить трубы своими руками, не имея квалификации сантехника вообще, является установка металлопластиковых труб. Сам процесс монтажа напоминает скорее детский конструктор, нежели сантехнические работы. Давайте в рамках данной статьи определимся с тем, как правильно и грамотно сделать монтаж пластиковых труб своими руками.

Есть два способа соединения металлопластиковой трубы

Отличаются они способом крепления трубы к фитингу:

Компрессионный фитинг. Тот, который используется умельцами и не требует специальных знаний и дорогостоящего оборудования.

Пресс-фитинг. Этот тип соединения подразумевает использование специальных пресс-машин, которые обжимают место соединения что называется «на века». Такой тип монтажа лучше доверить профессионалу, поэтому мы с Вами остановимся на первом типе. В конце статьи мы все же коснемся этого вида монтажа.

Спасибо, что рассказали о нас!

руб.

Применение инновационных технологий и качественных материалов при создании систем привело к большому спросу на установку металлопластиковых и полипропиленовых труб для обогрева и воды в квартире и загородном доме. Их основным преимуществом перед металлическими конструкциями является устойчивость к коррозии, известковым налетам, легкость, простота сборки и эксплуатации.

С их помощью можно произвести практический монтаж пластиковых труб, однотрубную или двухтрубную разводку к радиаторам в зависимости от площади помещения. При двухтрубной разводке гораздо легче контролировать температуры в различных излучателях. Ее можно сравнить с параллельным подключением электричества к приборам (когда на определенном участке цепи случаются перебои с подачей энергии, то на другом – работа происходит без изменений).

Монтаж чиллера и системы кондиционирования в здании ТЦ на Каширском шоссе в г. Москва

Сотрудниками ЗАО «Единый Сервисный Центр» был проведен монтаж чиллера и сопутствующего оборудования в здании ТЦ на Каширском Шоссе.

Металлопластиковые трубы

Металлопластиковой называется алюминиевая труба, покрытая снаружи и внутри слоями из полиэтилена. Иногда такую трубу называют пятислойной (3 основных плюс 2 связующих слоя между ними). Ее легко согнуть даже руками.

Толщина самой алюминиевой трубы может варьироваться в пределах от 0,15 до 0,6 мм. Соединение шва при производстве трубы осуществляется посредством сварки: лазерной или ультразвуковой. Бесшовными называются трубы, в которой соединение осуществлено лазером встык. Если соединение выполнено внахлест посредством ультразвука, получаются так называемые шовные трубы. Прочность изделия, при таком способе производства труб, ниже. Это приводит также к усложнению монтажных работ с ними.

Наружный и внутренний полимерный слой придают трубе дополнительную прочность. Они нужны и для защиты от негативного воздействия окружающей среды. Их изготавливают из полиэтилена марки PEX или так называемого линейного полимера (PE-RT). Эти слои устойчивы к перепаду температуры, чего нельзя сказать о других марках полиэтилена (PE, PEHD, HDPE, PE-RS). Следует обратить внимание и на качество связующих слоев. Благодаря им труба представляет собой единое целое.

Технические характеристики

Практика показывает, что наибольшим спросом пользуются металлопластиковые трубы с наружным диаметром 16 и 20 мм. Толщины стенок таких труб, соответственно, равны 2,0 и 2,25 мм. Толщина алюминиевого слоя составляет в них – 0,2 и 0,24 мм. Давление, создаваемое в трубе, будет определяться ее диаметром, толщиной стенки, а также температурой жидкости, проходящей по ней.

Рассмотрим пример. Если поднять температуру воды до 95 оС, труба выдерживает давление до 10 атм, а если вода имеет температуру 25 оС, то давление можно поднять до 25 атм (1 атм равна примерно 105 Па). Трубы из металлопластика рассчитаны и на более высокие температуры (до 110 оС), но на короткий промежуток времени.

Научившись расшифровывать маркировку металлопластиковых труб, потребитель сможет узнать самостоятельно информацию, необходимую для ввода их в эксплуатацию. Независимо от дополнительных обозначений, которые могут быть внесены в маркировку, производители в обязательном порядке указывают:

— как называется компания, которая выпустила данное изделие;

— наличие сертификата соответствия;

— маркировку используемого полиэтилена;

— буквенное обозначение способа сшивки полиэтилена (например, a – пироксидным методом, b – с помощью силана);

— обязательно указывается диаметр и толщина стенок трубы. Они могут быть указаны, как в мм, так и в дюймах (1 дюйм = 25,4 мм);

— обязательно указывается номинальное давление, рассчитанное на значение температуры носителя, равной +20 оС;

— далее следует значок, указывающий или запрещающий применение трубы для пропускания питьевой воды;

— затем, последняя надпись обычно связана с номером партии продукции и датой ее изготовления.

Достоинства и недостатки

Металлопластиковые трубы, сочетая в себе преимущества. присущие полимерам и металлу, обладают достоинствами, которые выражаются в:

-длительном сроке эксплуатации (до 30-35 лет);

— экологической чистоте и антикоррозийности;

— способности не накапливать отложений на внутренней поверхности в течение всего периода эксплуатации;

— устойчивости к влиянию разного рода химических и агрессивных сред;

— низком удельном весе и способности к изгибам;

— высокой пропускной способности по сравнению с металлическими трубами такого же диаметра;

— простоте монтажа, не требующем специальной подготовки, оборудования и сложных технических устройств;

— практически безотходном использовании материала;

— возможности их укладывания в толщу бетона или цементного раствора;

— низком коэффициенте теплопроводности стенок (ниже в 175 и 1300 раз, чем у труб, изготовленных из стали и меди, соответственно);

— высоких звукоизоляционных свойствах трубы (в отличие от металлических труб, практически шум воды не слышен);

— отсутствии накапливаемости статических напряжений;

— хорошей ремонтопригодности (нет необходимости в использовании сварочного аппарата, трубогибочных устройств);

— привлекательном внешнем виде, не требующем окрашивания;

— довольно невысокой стоимости, что делает их практически доступными для всех потребителей.

Наряду с перечисленными достоинствами, металлопластиковые трубы, имеют также свои недостатки, о которых необходимо знать покупателям. Если допускать резкие температурные перепады, то не исключены протечки в соединительных узлах. Это связано с различием коэффициентов теплового расширения алюминия и полиэтилена. При резком повышении температуры воды в трубе, пластик быстрее расширяется, чем алюминиевый слой, при понижении температуры, наблюдается обратная картина. Это несоответствие может привести к негативным воздействиям на трубу, в частности, это особенно проявляется в местах соединения. Кроме этого, нельзя допускать многократного, а тем более, на большой угол, изгибания трубы. Такие механические нагрузки приводят к разрушению трубы в местах изгиба.

Область применения

Металлопластиковые трубы находят применение в монтаже различных инженерных сетей:

— водопроводных систем для поставки воды с различной температурой;

— систем отопления, в которых внутреннее давление не выше 10 атм;

— теплых полов для жилых помещений;

— систем наружного водоснабжения.

Однако, этим не исчерпывается перечень сфер применения труб из металлопластика. Они также успешно применяются:

— в качестве магистралей, по которым проводится сжатый воздух;

— для монтажа систем кондиционирования;

— в качестве защитных экранов при монтаже электрических линий, эксплуатируемых под высоким напряжением;

— для создания различных транспортирующих устройств жидких и газообразных веществ.

Монтаж отопления из металлопластиковых труб

Известны 3 способа соединения металлопластиковых труб между собой:

— резьбовое или цанговое соединение. Оно является разъемным, используется как динамичный вариант. В случае необходимости можно отключить/подключить ту или иную ветвь сети;

— компрессионное или условно-разъемное соединение. Его можно также разъединить или соединить снова, но это связано с определенными затруднениями;

— пресс-фитинг, технология фиксированного соединения, не предполагающей возможности разборки и повторной сборки узла.

Выполнение монтажа отопления с помощью металлопластиковых труб легко осуществить самостоятельно, поскольку он не требует специальных знаний и сложного оборудования. Система отопления проектируется в соответствии с расположением комнат, котла, мест закрепления радиаторов и некоторых других факторов. Можно выбрать коллекторную, одно- или двухтрубную схему, с верхней или нижней подачей горячей воды.

Самой экономичной является однотрубная схема, но при этом температура радиаторов будет понижаться по мере удаления от котла. Для равномерного распределения тепла между радиаторами, следует установить коллекторную схему. Но на ее монтаж потребуется больше материала. Двухтрубная – компромиссное решение: более равномерное распределение тепла, чем в случае однотрубного распределения, и требуется меньше труб, чем в коллекторной схеме.

Монтаж системыотопления на основе металлопластиковых труб осуществляется с учетом следующих правил:

— работы следует производить при температуре окружающего воздуха не ниже +10 оС;

— если трубы хранились до монтажа при более низких температурах, им нужно дать прогреться до указанной температуры;

— монтаж труб следует производить только после окончательной отделки поверхности стен;

— резку труб осуществлять только специальными ножницами;

— не допускать при изгибании перелома труб;

— трубы к сенам крепить посредством хомутов или клипсов.

Производители

Выпуском металлопластиковых труб в наши дни занимаются фирмы разных стран (России, Германии, Италии и многих других). Некоторые из них зарекомендовали себя на рынке строительных материалов, как производители качественной продукции. Российская компания «Нанопласт», продукция которой широко известна покупателям, выпускает высококачественные трубы. Все технические и гигиенические требования строго соблюдаются. Совместная российско-итальянская фирма «Valtec» — известна своим ассортиментом качественного сантехнического товара. Германская фирма «Oventrop» имеет большой опыт в создании изделий для монтажа инженерных систем.

Выбор трубы из металлопластика лучше осуществлять с учетом следующих правил:

— лазерное соединение встык является наиболее прочным;

— желательно, чтобы армирующий слой по толщине был не менее 0,3 мм и не более 0,6 мм;

Смотрите также:

28 января 2020 года<index>

На смену старым металлическим трубопроводам в системах теплоснабжения приходят изделия из более практичных и удобных материалов. Наиболее популярны на сегодня металлопластиковые, полиэтиленовые и полипропиленовые трубы с латунными и бронзовыми соединительными элементами.

Металлопластиковые трубы для отопления характеризуются отличными гигиеническими, гидравлическими и температурными качествами. Они в превосходной степени справляются с функциями отопления и водоснабжения.

Комбинация металла и пластика

Металлопластиковая стенка выполнена из алюминиевой основы, покрытой полиэтиленом с высокой плотностью. На нее при помощи метода экструзии с внутренней и наружной стороны наносят специальный клеевой слой. С помощью наружного слоя полиэтилена изделие защищается от атмосферной коррозии и механических повреждений.

Алюминий

Средний алюминиевый слой придает трубе механическую и гидравлическую прочность, делает ее кислородонепроницаемой. Тепловая деформируемость полиэтилена снижается более чем в 7 раз из-за наличия алюминия.

Кромки алюминиевой основы могут соединяться при помощи лазерной сварки встык или сваркой ультразвуком внахлест. Сварка лазером дает более прочный вариант.

Полиэтилен

Внутренний слой состоит из термостойкого полиэтилена. Он образует гладкую поверхность и коррозионную защиту металла. Полиэтилен, который используется в производстве, не имеет в своем составе вредных химических веществ. Это говорит о том, что металлопластиковые трубопроводы пригодны для питьевого водоснабжения. Полиэтилен предотвращает процессы размножения и распространения микроорганизмов в воде.

Чтобы обеспечить теплоизоляцию и снизить тепловые потери, применяют трубопроводы с закрытыми порами и концентрической изоляцией.

Характеристики и свойства

Металлопластиковые трубы без особых усилий гнутся и режутся. Они транспортируются и хранятся в виде бухт. От бухты нарезаются куски нужной длины. Благодаря низкой весовой плотности пластика и алюминия, обеспечивается небольшой вес готовой продукции. Вместе с этим облегчается ее транспортировка.

Такие трубы имеют достаточно длительный срок службы. На практике он превышает периоды между плановыми капитальными ремонтами помещений. Если в металлопластиковой трубе замерзнет вода, то аварии не произойдет. Труба локально вспучится и сохранит свою работоспособность.

Гибкость данного типа труб позволяет использовать их для теплого пола.

Перед тем как приступать к установке отопительной системы, нужно определить, какие лучше трубопроводы подойдут для того или иного помещения. Для этого нужно учесть не только технические характеристики, но и положительные и отрицательные стороны выбранного материала.

Основные преимущества

надежность и долговечность;
выраженная стойкость к отложению солей, агрессивным средам;
стойкость заиливанию и зарастанию;
высокий показатель пропускной способности;
малый вес и высокая пластичность;
легко монтировать своими руками;
хорошая ремонтопригодность;
высокий коэффициент шумопоглощающей способности;
низкая теплопроводность.

Отрицательные стороны

запрещается использовать в системах противопожарной безопасности;
нельзя устанавливать рядом с теплоисточниками, температура которых более 1500 °С;
ненадежность фитингов;
высокая чувствительность к размораживанию.

Не рекомендуется применять изделия из металлопластика вне помещения. Они могут лопнуть, если начать размораживать систему отопления. В итоге, произойдет аварийное отключение котла от электричества, что ведет к замене всех труб и демонтажу системы.

Учитывая все характерные особенности, можно отметить, что наиболее оправдано применение металлопластиковых труб для отопления жилищно-бытовых объектов.

Виды и особенности

Определить, какие лучше трубопроводы подойдут для частного дома и квартиры, поможет знание структуры изделия и его маркировки.

Наиболее популярным металлом для производства элементов любого диаметра является алюминий, а вот полимеры существенно отличаются. Любая металлопластиковая труба, используемая для отопления, должна хорошо выдерживать температуру 95°С и давление до 7 атмосфер.

В отличие от горячего водоснабжения отопление предполагает перенос теплоносителя более высокой температуры и с меньшей скоростью, что обуславливает повышенное давление на стенки трубы. Такие условия могут привести к быстрому старению полимера, что существенно сократит срок службы изделия.

С учетом наличия металлической сердцевины и полимерной оболочки срок службы такого изделия весьма зависит от свойств этих материалов.

Монтаж системы отопления

Установка и разводка труб из металлопластика своими руками не требует особых усилий и специального инструмента. Но все же стоит сразу подготовить приспособление для калибровки, разводной ключ и нож.

Благодаря высокой эластичности полимера и алюминия трубу несложно изогнуть подручными средствами, но при желании можно использовать специальный инструмент.

Требования к крепежам

После составления плана расположения трубопроводов, их установка может идти в любой удобной последовательности. Крепления для труб следует располагать не дальше, чем через 50 см друг от друга, иначе при эксплуатации могут возникать провисания и нарушения потока.

Повышение эффективности

Для снижения теплопотерь и защиты от промерзания можно поместить каждый отрезок трубы в гофру, сохраняющую тепло. В результате эффективность отопления повышается на 10 – 20%. А вот монтировать часть системы на улице не стоит, ведь материал может не выдержать значительных перепадов температур.

Соединение элементов

Трубопроводная система соединяется через специальные латунные или металлические фитинги. Они легко образуют необходимое сочленение. Самым простым монтажом считается тот, где применяются резьбовые обжимные фитинги. Закрепление и герметизация производят гайкой вместе с обжимным кольцом с наружной стороны и компрессионными кольцами с внутренней стороны.

Выбор диаметра при устройстве отопления

Наиболее часто среди предложений можно найти трубы из металлопластика, для которых внешний диаметр изменяется от 16 до 63 миллиметров. Толщина стенки может изменяться от 2 до 3,5 мм. Какие лучше трубы использовать, зависит от максимального давления.

При маркировке часто используют два значения – внешний диаметр с указанием толщины стенки или внутренний диаметр.

Если рассматривать основные варианты исполнения, то все трубопроводы для частного дома можно разбить на несколько групп:

внешний диаметр в 16 и 20 мм чаще всего используется как отвод при подведении горячей воды к смесителям в ванной и на кухне;
сечение в 26 и 32 мм по внешней окружности трубы можно использовать для монтажа системы «теплого» пола и организации разводки отопления при работе с потоками низкого давления;
внешний диаметр в 40 и 50 мм прекрасно подходит для создания основы систем индивидуального водоснабжения и отопления в частном доме.

</index>
