Традиционно для отопления частных домов используются печи. Однако в силу конструкционных особенностей или увеличения площади помещения их мощности бывает недостаточно для эффективного обогрева всего строения. В таком случае приходится искать пути для повышения теплоотдачи при тех же затратах. При желании можно сделать теплообменник для печи своими руками. Это значительно повысит уровень теплоотдачи.

Выбираем материал

Змеевик традиционно изготавливается из трубы, протяженность и диаметр которой определяются желаемым уровнем теплоотдачи. Эффективность работы конструкции будет зависеть от теплопроводности используемого материала. Чаще всего используются трубы:

медные с коэффициентом теплопроводности 380;
стальные с коэффициентом теплопроводности 50;
металлопластиковые с коэффициентом теплопроводности 0,3.

Медный или металлопластиковый?

При одинаковом уровне теплоотдачи и равных поперечных размерах длина металлопластиковых труб будет в 11, а стальных в 7 раз больше, чем медных.

Именно поэтому для изготовления змеевика лучше всего использовать отожженную медную трубу.

Такой материал отличается достаточной пластичностью, а потому ему легко можно будет придать желаемую форму, например, путем гибки. К медной трубе легко подсоединяется резьбой фитинг.

Ищем подручные средства

Учитывая высокую стоимость материалов, будет уместно рассмотреть возможность использования уже отслуживших свое изделий, но еще не выработавших полностью ресурс. Это не только снизит затраты на изготовление теплообменника, но сократит время на выполнение монтажных работ. Как правило, предпочтение отдается:

любым радиаторам отопления, не имеющим течи;
полотенцесушителям;
радиаторам от автомобилей и другим похожим по конструкции изделиям;
проточным водонагревателям.

Конструктивные особенности

Чаще всего в качестве теплообменника выступает металлический бак емкостью до 5 литров с вмонтированными патрубками. Непосредственный контакт с огнем отсутствует. Прибор позволяет нагреть холодную воду, которая затем поступает в радиаторы или съемный бак большей емкости, расположенный в этой же или соседней комнате.

В результате, протапливая печь в одной комнате, можно будет обогреть и другую. По своему конструктивному исполнению теплообменник для печи может быть внешним и внутренним.

Внешний

Такой тип очень напоминает резервуар, заполняемый теплоносителем. Внутри емкости располагается часть трубы, используемая для отвода продуктов горения. По своему конструктивному исполнению внешний теплообменник более сложный, чем внутренний, так как предъявляет повышенные требования к выполнению сварочных работ.

Однако его техническое обслуживание осуществлять намного проще. При необходимости резервуар может быть демонтирован с целью удаления накипи или устранения протечки.

Внутренний

Монтируется над топкой прямо внутри печи. Отличается простотой монтажа, но при необходимости проведения технического обслуживания могут возникнуть определенные трудности. Особенно если печь выложена из кирпича.

Чтобы этого избежать, в момент разработки конструкции стоит позаботиться о ремонтопригодности будущего теплообменника.

Выбираем конструкцию прибора

Выбирая подходящий теплообменник для печи, стоит стремиться к тому, чтобы общая площадь поверхности готового изделия была наибольшей. Это позволит обеспечить наиболее эффективный обогрев помещения.

Змеевик

Наибольшее распространение получили регистры (змеевики). Такие теплообменники варят из гладкостенных труб диаметром 40 – 50 мм. Внешне они напоминают решетку характерной Г-образной формы. Для их изготовления можно использовать не только круглые, но и профильные трубы с близкой площадью поперечного сечения.

Обратку и выход горячей воды можно располагать как с одной стороны регистра, так и с разных.

Вариант выхода определяется конструктивными особенностями самой печи и схемой разводки труб в системе отопления.

Бак

Такая конструкция требует особого внимания. Из-за быстрого остывания продуктов сгорания значительно снижается тяга в самом дымоходе. Это способствует замедлению горения топлива.

Установка изделия на отопительно-варочную печь требует особого внимания. Необходимо позаботиться о том, чтобы горячие газы проходили над его верхней полкой и входили в дымоход в передней части топливника.

В таком случае плита для приготовления пищи может располагаться прямо над теплообменником. Допустимо также изготовление регистра без верхней полки. Так называемая полка состоит из нижней и боковых частей, соединенных между собой трубами.

Правила конструирования

При проработке конструкции важно обеспечить соблюдение следующих условий:

внутренние пустоты в теплообменнике должны быть больше 5 мм. При меньшей ширине возможно закипание воды;
для избегания прогорания материала следует использовать трубы с толщиной стенок более 3 мм;
необходимо обязательно предусмотреть зазор 10 – 15 мм между стенкой топки и теплообменником для компенсации расширения металла при нагреве.

Приступаем к монтажу

Последовательность выполнения работ зависит от конструктивных особенностей теплообменника.

Установка прибора с регистром

При монтаже в старую печь придется разобрать часть кладки. Последовательность выполнения работ выглядит следующим образом:

Готовим фундамент для змеевика прямо в полости топки.
Устанавливаем змеевик.
Укладываем разобранный ряд кирпичей, оставляя места для входной и выходной части труб.
Подключаем теплообменник к системе отопления.

До начала эксплуатации резервуар стоит в обязательном порядке проверить на герметичность. Убедиться в отсутствии протечек можно путем заполнения его водой, желательно, под давлением.

Монтаж устройства с емкостью

Наилучший вариант для печи или камина. Изготавливается из металлического бака и двух медных трубок. Объем бака, как правило, составляет около 20 литров. При отсутствии готового изделия резервуар достаточного объема изготавливается своими руками путем сваривания листовой стали.

Для изготовления теплообменника следует использовать материал толще 2,5 мм. Сварку стоит производить таким образом, чтобы толщина формируемого шва была минимальной.

Резервуар необходимо установить на 1 метр выше уровня пола, но не дальше 3 метров от печи. В баке проделываются два отверстия: одно около дна, второе – в наивысшей точке с противоположной стороны. Эффективность теплоотдачи зависит от расположения магистралей.

Необходимо стремиться к тому, чтобы минимальное отклонение нижнего отвода в направлении пола составляло 2 градуса. Верхний должен быть подключен под углом 20 градусов в противоположном направлении.

Производится монтаж сливного крана в накопительный бак. Предусматривается еще один кран, предназначенный для слива всей системы, который устанавливается в самой нижней точке. После проверки герметичности система готова к эксплуатации. Эффективность такой печи с теплообменником можно будет по достоинству оценить в холодное время года.

О чем следует помнить?

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа.

Трубы для обратки должны иметь меньший диаметр, чем трубы для подачи теплоносителя. Материал, предназначенный для уплотнения резьбовых соединений, выбирается с достаточным уровнем жаростойкости.

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

</index>

Принцип работы и функции теплообменника

Теплоносителем в теплообменнике может быть вода или антифриз

Жидкостное теплообменное устройство – это емкость, часть печной конструкции, оборудованная для подключения к трубопроводу. Бак нагревается, контактируя с продуктами сгорания топлива, и передает эту энергию воде. Вода, перемещаясь по системе, отдает тепло приборам отопления – радиаторам, от которых конвекционно прогревается воздух. Нагрев емкости может быть прямым или косвенным, а циркуляция теплоносителя – естественной либо принудительной.

Теплоноситель

Вместо воды часто применяют антифризы на основе этиленгликоля, пропиленгликоля, спирта или масла. Их основное достоинство – низкая температура замерзания, находящаяся в пределах от -30 до -70°C. Точные цифры зависят от химического состава и концентрации жидкости. Применение такой химии дает ряд преимуществ:

защита элементов системы от повреждений вследствие разморозки;
антикоррозийная защита, обусловленная соответствующими присадками;
отсутствие абразивов, солей и прочих примесей, разрушающих (засоряющих) трубопровод или арматуру.

Некоторые теплообменники, например – для бани, обслуживают не только приборы отопления, но и душ или отдельный резервуар. Поэтому здесь используют воду. Во избежание разморозки устройство проектируют так, чтобы заливка воды не занимала много времени. Если же баню или сауну топят часто, а ограждающие конструкции утеплены качественно, проблема снимается.

Пропиленгликоль дорогой, спирт и масло – пожароопасные, а этиленгликоль – высокотоксичный теплоноситель.

Функции теплообменника

Функция теплообменного бака, как части печной конструкции – прием и передача тепла теплоносителю от продуктов горения. Но как элемент более широкой системы (отопления, водоснабжения) он решает несколько задач.

Равномерно и экономично распределять тепло по обогреваемым помещениям.
Обеспечить дом (дачу, коттедж, баню, квартиру и пр.) горячей водой.
Аккумулировать тепловую энергию для использования при неработающей печке.

Тепловой аккумулятор, подключенный к теплообменнику для дровяной печи, накапливает энергию благодаря теплоемкости аккумулирующего агента. Поэтому изготовить его можно, изолировав любую емкость. Бочка, облитая монтажной пеной и частично заполненная щебнем или песком – это уже теплоаккумулятор. Если снабдить его четырьмя патрубками и правильно подключить, агрегат станет функциональным элементом системы.

Остывая на 1°C, вода нагревает 1 м3 неподвижного окружающего воздуха на 4°C. С этим связано успешное применение водяных теплоаккумуляторов.

Виды теплообменников

Змеевик

Простое устройство может быть эффективным по-разному – в зависимости от вида. Классификацию проводят по нескольким критериям. Различные модели заводских или кустарных теплообменников, например, в баню, отличаются:

конструкцией,
местом установки,
материалом.

Эти факторы влияют друг на друга и на особенности теплообменного агрегата в целом: его стоимость, КПД, производительность, объем системы, сложность установки и пр.

Конструкция

Конструктивные отличия во многом зависят от назначения изделия. Например, нагрев воды для мытья предполагает существенный объем и интенсивную теплопередачу. А использование только для отопления требует постепенной передачи тепла теплоносителю.

Змеевик – гнутая под разными углами труба. Быстро прогревается, но часто не обладает достаточным объемом. Подходит для монтажа в дровяную топку, за топку, в каменку, на дымоход (если змеевик – спиралевидный).
Регистр – аналог трубного радиатора, пожалуй, самый популярный, универсальный, энергоэффективный. Как правило, это несколько труб большого диаметра, соединенных тонкими трубками. Выбор конкретной формы и места установки ограничен фантазией автора, а также общей схемой.
Дипломат – одна или несколько соединенных между собой емкостей с патрубками. Это распространенная модель, простая в сборке и монтаже. Печь для бани с теплообменником такого типа обеспечит тепло, жар, горячую воду. Недостатки – существенный объем снижает скорость прогрева, ограничивает выбор места для монтажа. Примитивная форма не способствует полноценной теплопередаче, мешая прогреву частей самой печки. Поэтому хорошо подходит только для монтажа внутрь каменки (если речь о бане), за нее или за топку.
Водяная рубашка – кожух, устанавливаемый на прогреваемые изнутри части теплогенератора. Зачастую это цилиндр с патрубками, надетый на дымоход. Сложен для кустарной сборки, подвержен протечкам, зато не требует разборки печки для монтажа и достаточно эффективен.

: Водяная рубашка

: Дипломат

: Регистр

Выбор модели обычно связан не столько с КПД и ценой, сколько со сложностью установки. Например, некоторые модификации водяных «рубашек», «змеевиков» и «дипломатов» монтируются без разборки печи. Максимум – модернизация части трубы или замена чугунной плиты (для готовки) на «дипломат».

Теплообменные регистры, как правило, предпочтительнее других устройств. Однако устанавливаются они только при строительстве новой печки или серьезной переделке старой.

Материал

Медный теплообменник

Проектируя печь либо камин с каким-либо теплообменником, инженер (или печник) учитывает параметры материалов. Необходимые свойства – огнеупорность, эластичность, стойкость к коррозии, теплоемкость, теплопроводность. Обладают этими характеристиками только металлы.

Сталь прекрасно подходит по всем параметрам, кроме стойкости к коррозии. Однако если теплоноситель залит всегда, ржаветь она не будет.
Нержавеющая сталь не имеет недостатков, кроме высокой цены и сложности сварки. Оцинкованная сталь почти не применяется из-за токсичных выделений, связанных с высокими температурами.
Чугун, недостатки которого – сложность сварки и высокая вероятность образования трещин (из-за резких перепадов температуры при неравномерном нагреве).
Медь, которая всем хороша, кроме высокой цены и соединением частей пайкой. Припой «не держит» сильный нагрев, если слита вода, поэтому применение меди ограничено.

Выбор, как правило, связан с наличием или доступностью материала. Нередко встречаются банные печи с чугунным теплообменником, представляющим собой доработанную батарею. Доработка заключается в проварке стыков секций и заглушек в лишних отверстиях. Тем самым получают теплообменный регистр, обладающий всеми нужными свойствами. Его недостаток – громоздкость, ограничивающая выбор места.

Изготовление своими руками

Самодельный медный теплобменник змеевик

Принятие решения о самостоятельном изготовлении, как правило, говорит о наличии кое-какого инструмента и навыков работы с ним. В идеале необходима полноценная мастерская с тисками, сваркой (двух видов), верстаком, наковальней и т. д. Если оснащение оставляет желать лучшего, возможен вариант сборки простейшей модификации – медного спиралевидного змеевика.

Плюсы этого варианта:

Медь относительно легко гнется, паяется.
Змеевик не содержит соединений, подвергающихся сильному нагреву.
Спиральная форма проста, универсальна, а для ее придания не нужно сложное оборудование.
Установка такого теплообменного устройства не потребует серьезной модернизации печной конструкции.

Банная печь с таким теплообменником справится со всем, чего от нее можно ожидать: обеспечит работу 2 – 3 радиаторов отопления, нагреет воду в небольшом баке. За микроклимат в парилке, все же, отвечает каменка.

Расходные материалы

Трубогиб ручной

Из специальных инструментов для работы с медью необходима только газовая горелка. Профессионалу потребуется труборез, фаскосниматель, металлический ершик нужного размера. Однако все это заменяется болгаркой, напильником (рашпилем), мягкой абразивной губкой. Расходных материалов также понадобится минимум:

отожженная медная труба в бухте d32, длиной 3.5 – 4.5 м (в зависимости от d дымохода);
водорозетки переходные (резьба-пайка) d32 * 1.25” – 2 шт;
обычный низкотемпературный и жесткий медный припой для среднетемпературной пайки (650 – 750°C);
паста «флюс»;
мягкая абразивная губка;
газ пропан-бутан для среднетемпературной пайки – 1 баллон (0.5 л);
мытый просеянный мелкий песок – 5 – 6 кг;
трубопровод, краны, клапаны «Маевского», радиаторы.

Необходим «трубогиб» – ровное круглое бревно. С его помощью теплообменник для банной печи получит форму спиралевидного змеевика. Длина бревна – не меньше 1 м, а диаметр равен габаритам дымохода на выходе из печки. Как правило, параметр зависит от размеров топки и не бывает менее 10 см.

Бревно следует жестко закрепить, зафиксировав его мощными саморезами/дюбелями между двумя деревьями или стенами.

Алгоритм сборки

Водяная рубашка своими руками

Самая сложная часть сборки – придание спиралевидной формы. Для этого трубу придется гнуть, используя жестко установленное бревно. Неотожженную медь согнуть не получится, поэтому покупать надо именно ту, что в бухтах. Самый простой способ установки теплообменника «змеевик» в кирпичную печь (для отопления) – монтаж на дымоход. Алгоритм действий:

Надежно заглушите один конец трубы, например, запаянной заводской заглушкой.
Заполните трубу песком, проливая водой, простукивая молотком, уплотняя «шомполом». Им может стать металлопластиковая труба или заглушенный резиновый шланг.
Когда труба будет заполнена, максимально уплотните наполнитель, затем заглушите второй конец. Старайтесь, чтобы песок при этом не «разуплотнился».
Прикрутите к бревну П-образный или круглый хомут, который будет плотно держать трубу. Основание «П» – перпендикулярно трубогибу ближе к концу, а расположение по окружности роли не играет.
Вставьте конец бухты в хомут, начните, не торопясь, накручивать трубу на бревно.
Если где-то появился залом, значит, в этом месте песок лежит недостаточно плотно. Желательно начать все сначала, но, теоретически, можно попытаться отстучать залом молотком.
Если d дымохода равен 150, а длина бухты – 4.5, должно получиться 8 – 9 витков спирали (высотой не более 35 – 40 см), а также два «хвоста» по 30 – 40 см.
Отрежьте заглушки, вычистите песок, промойте спираль.
Припаяйте к концам спирали переходные водорозетки.
Снимите крышку, закрывающую каменку, или демонтируйте шиберную заслонку (выньте часть дымохода).
Оденьте «змеевик» на трубу как можно ближе к печке.
Соберите обратно дымоход, учитывая необходимые герметики, подмотки (если они были).

Теперь можно установить и подключить остальные элементы отопительной системы, в том числе открытый расширительный бак самоварного типа, трубопровод, краны, радиаторы, воздушные клапаны. Для улучшения естественной циркуляции диаметр трубопровода не должен быть намного меньше размеров змеевика. В идеале – он также будет медным, того же диаметра.

Вероятная трудность – снижение тяги из-за непредусмотренного теплосъема с дымохода. Решение – увеличение длины дымовой трубы.

Варианты установки теплообменной конструкции

Установка теплообменного устройства любого вида предполагает проведение немалого объема работ, особенно если его эффективность имеет серьезное значение. Например, простейшая спираль на дымоходе может слабо прогреваться, а циркуляции без насоса не быть совсем. Тогда приходится принимать меры, вплоть до отказа от такой конструкции. На практике один теплообменник для печи, установленный в разных местах, выдает разный КПД. Условно можно составить такой ТОП, начиная с самой эффективной разновидности:

чугунный или стальной П-образный регистр в топке;
водяная рубашка вокруг топки или у какой-либо из ее поверхностей;
П-образный дипломат в топке;
дипломат непосредственно над топкой или за ней, с максимальным контактом;
водяная рубашка вокруг каменки;
регистр, дипломат или змеевик в каменке;
дипломат или змеевик за каменкой;
водяная рубашка на дымоходе.

Змеевик на дымоходе условно является наименее эффективным вариантом. Однако простота устройства нередко нивелирует недостатки. К тому же, КПД повышается различными способами. Среди них – обкладка змеевика термоизолированным кожухом с заполнением пустот песком либо установка конструкции прямо в каменку.

Все названия условны. Например, нередка такая заводская конструкция, когда емкость кубической формы встроена над каменкой. Ее можно считать рубашкой или дипломатом.

Правильное подключение

Дровяная печь или камин с любым теплообменником – это лишь часть системы. Для ее энергоэффективной работы ключевым фактором остается циркуляция теплоносителя. Даже когда применение насоса явно необходимо (например, в большом двух- или трехэтажном доме), естественная циркуляция – важная вещь. Благодаря ей трубы не полопаются из-за разморозки слишком быстро, и вода так просто не закипит, если отключится электричество. Для улучшения циркуляции желательно придерживаться следующих правил:

чем выше разбег патрубков теплообменного устройства по высоте, тем лучше;
расширительный бак ставят как можно выше, рядом с печкой;
к баку идет труба с верхнего патрубка;
труба от расширительной емкости идет к нижнему входу радиатору;
все горизонтальные участки делают под наклоном (не меньше 3 мм на 1 м);
выход с радиатора только с противоположной стороны или по диагонали.

Еще один важный момент – проходимость трубопровода. Чем она выше, тем лучше. Поэтому не стоит сужать диаметр, встраивать лишние колена, арматуру, а также применять ржавые изнутри или пластиковые трубы.

Установку теплообменника производят на стадии сборки печи. Если речь идет о старой конструкции, не нужно лениться разобрать ее. В этом случае получится установить максимально эффективное устройство туда, куда требуется. Попутно будет проведен подробный осмотр кладки, а также других деталей. Дефекты и изъяны устранятся.

Для каждой системы отопления очень важную роль играет теплообменник. Он служит для передачи определенного количества тепла от самого отопительного устройства к теплоносителю. На сегодняшний день существует множество обогревательных приспособлений, но это вовсе не помеха для людей, которые самостоятельно выдумывают и конструируют различные подобные механизмы.

Назначение теплообменника в отопительных системах

Системы отопления с теплообменником наиболее эффективны в комплексе с котлоагрегатами, работающими на газообразном или твердом топливе. Это касается и электрических котельных агрегатов. Внутри их располагается змеевик, выполненный из труб, по которому проходит вода, нагреваемая от температуры сгораемого топлива. Далее ее заменяет уже остывшая жидкость.

Во многих частных домах установлены печи. Подобное оборудование способно обогреть помещение небольших размеров, но для габаритной постройки с многочисленными комнатами его мощности может не хватить. В этом случае очень важно применение теплообменника, который своим присутствием преображает печь в полноценное устройство для отопления больших помещений.

При самостоятельном изготовлении такого прибора необходимо учитывать, что его размеры должны соответствовать габаритам топки. Существует возможность подключения к нему труб и радиаторов, которые помогут сделать систему намного эффективнее.

Типы теплообменников

Наиболее практичными считаются аппараты, теплоносителем в которых служит вода. И это неудивительно, поскольку по законам физики передача тепла посредством жидкости осуществляется намного лучше, чем воздухом. Тем не менее воздушное устройство применяется довольно часто.

Помимо вышеперечисленных агрегатов, существуют и такие, что устанавливаются на дымоходную систему. Монтаж подобных приспособлений происходит снаружи канала.

Любые агрегаты с теплообменниками, предназначенные для отопления помещений, устроены так, что их главная функция максимально направлена на нагревание воды.

Конструкция системы

Принцип работы самодельного теплообменного аппарата заключается в том, что он получает от отопительного устройства тепло, которое нагревает воду. Жидкость же распределяется по трубам, тем самым равномерно отапливая помещение. Такая система значительно экономит расход горючего, поскольку комната обогревается намного быстрее.

Обычное печное отопление можно улучшить следующими двумя способами:

выполнить возведение печи заново под габариты теплообменного аппарата;
осуществить монтаж технического устройства, которое конструируется исходя из размеров топливника.

Важно знать, что теплообменник должен подключаться ко всей отопительной системе так, чтобы труба, по которой подается вода низкой температуры, располагалась как можно ниже.

Не стоит забывать и о расширительном бачке, установка которого выполняется в самом верху трубопровода.

Благодаря этому элементу регулируется объем нагреваемой жидкости, а также выпускается накопившийся воздух. В случае если теплообменник, выполняющий естественную циркуляцию теплоносителя, окажется недейственным, требуется установить насос, который будет осуществлять это автоматически.

Читайте также: Дровяная печь длительного горения с водяным контуром

Самодельный аппарат для печи подключается к системе отопления с помощью двух специальных штуцеров: один из них подсоединяет трубу с холодной водой, второй – с горячей. При монтаже теплообменника и необходимых металлопрокатных изделий важно соблюдать установленный правилами уклон (см. схему снизу).

Изготовление теплообменника своими руками

Форма и размер подобного прибора могут быть самыми разнообразными. Наиболее часто эта конструкция выполняется по типу регистра, состоящего из определенного количества труб из меди либо стали. Однако нередко встречаются и пластинчатые устройства.

При сгорании топлива, особенно угля, температура в топочной камере значительно повышается. Именно поэтому выбору материала нужно уделить особое внимание. То же самое касается и правильности конструкции, и прочности швов, которые выполняются с помощью сварки.

Подбор материалов

Задача теплообменника заключается в том, чтобы теплоноситель передавал как можно больше тепла. Потому рекомендуется обращать внимание на теплопроводные свойства материала. Медные трубы проводят тепло в семь раз лучше, чем стальные. Исходя из этого, можно заключить, что для передачи одинакового объема тепла нужно установить 3,5 м труб из меди либо 25 м изделий из стали.

Теплообменники, выполненные из металла красного цвета, являются самыми экономичными в процессе работы. При этом медь – очень дорогой материал. Потому для изготовления подобного устройства целесообразнее использовать трубы из стали, диаметр которых должен быть не меньше 32 мм.

В случае если в качестве топлива применяется уголь, для создания аппарата рекомендуется использовать трубы из чугуна, поскольку этот материал обладает лучшими прочностными свойствами. Кроме того, он медленнее поддается разрушительному воздействию огня и высоких температур.

Важные нюансы

Теплообменный аппарат для водяного отопления, выполненный из труб гладкой структуры, называют регистром. Устройство напоминает собой своеобразную решетку. Не меньшей популярностью пользуются и более простые конструкции, которые представлены в виде бака прямоугольной либо цилиндрической формы.

При изготовлении теплообменника для печи рекомендуется соблюдать следующие правила:

Размер пространства внутри устройства должен составлять 5 мм и более. В противном случае вода может быстро закипеть.
Важно, чтобы толщина труб была не меньше 3 мм, иначе материал стремительно прогорит.
Расстояние между теплообменником и стенами топочной камеры должно быть не меньше 10 мм, чтобы металл мог свободно расширяться при нагревании.

Наиболее распространенные формы прибора

Аппарат, выполненный из листовой стали. Для изготовления такого устройства требуются следующие материалы: листовая сталь, металлический профиль с сечением прямоугольной формы 60х40 мм, труба, диаметр которой должен составлять 40 или 50 мм, предназначенная для подведения и отведения теплоносителя. Из стального профиля с применением сварки выполняются две формы: П-образная для передней части теплообменника и квадратная для задней. В последней необходимо проделать 2 отверстия, к которым будут крепиться трубы, предназначенные для подвода и отвода теплоносителя. С помощью листовой стали выполняется соединение двух форм сверху и по бокам. Эти элементы играют роль стенок теплообменника для печи.
Аппарат, выполненный из труб. Обе части подобного устройства создаются по такой же схеме, как и предыдущий вид. Разница состоит в том, что в качестве стен служат трубы, которые крепятся помощью сварки в профиль. Металлопрокатные изделия, применяющиеся в конструкции, можно заменить отрезками профильных труб, сечение которых составляет 40х60 мм, что значительно облегчает сварочные работы и последующую установку. В случае если отопительное устройство не будет применяться для приготовления пищи, то к теплообменному аппарату дополнительно подсоединяются трубы с маленьким диаметром, что способствует улучшению теплоотдачи.
Прибор, изготовленный из круглых металлопрокатных изделий, представляет собой конструкцию, которая размещается прямо в топке и плотно прилегает к ее стенам. Состоит такая система из двух контуров: верхнего и нижнего. Эти элементы соединяются с помощью труб вертикального расположения, которые размещаются возле боковых стен отопительного агрегата.
Плоский теплообменник для печи в виде регистра, выполненный из труб. Подобная конструкция является наиболее простой и действенной. Ее можно легко установить в печи любого размера.
Теплообменник, выполненный из определенного количества секций чугунного радиатора. Подобная система подключается к отоплению с помощью резьбовых соединений. Теплообменное устройство такого типа довольно габаритное, потому его установка происходит не в топочной камере, а в дымоходной системе. Стоит отметить, что чугун является одним из тех материалов, которые не выдерживают резких перепадов температур, поэтому его размещение должно осуществляться на большом расстоянии от места сгорания топлива.

Читайте также: Реактивная печь для дома своими руками

Особенности монтажа

Установку устройства проще всего выполнять во время возведения печи. В противном случае может возникнуть необходимость в демонтаже некоторой части кладки.

Очередность действий:

На готовый фундамент в место для топливника выполняется установка подготовленного теплообменника для печи трубчатой конструкции.
При дальнейшем возведении отопительного устройства оставляются небольшие просветы для выхода металлопрокатных изделий.
После завершения сооружения печи осуществляется подключение теплообменника к общей системе отопления, которая заполняется водой.
Производится испытание обогревательного устройства.

Система с воздушным теплоносителем

Теплообменные аппараты для воздушного отопления делятся на следующие два типа: прямые и косвенные.

Подобная конструкция обладает большим количеством недостатков, потому она редко используется в частных домах.

Основным ее достоинством является возможность совмещения самого отопления с вентиляцией принудительного характера. Допустив минимальную ошибку при проектировании системы, можно лишиться и этого преимущества.

Похожие статьи:Делаем печь-камин своими рукамиПечь Голландка своими руками: устройство, схемыОтопительная чудо-печка на соляркеДровяные печи из чугуна для дачи и дома: обзор моделей и отзывы покупателей

Теплообменники, змеевики – для большинства из нас эти термины непонятны. Другое дело радиаторы, сушилки и батареи, ведь мы сталкиваемся с ними каждый день. К слову, это тоже теплообменники, точнее, некоторые из типов.

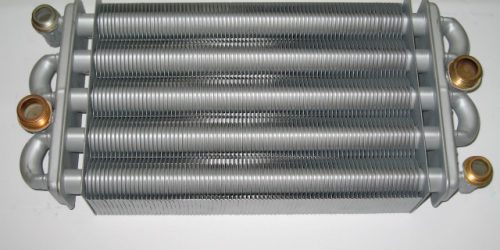

Теплообменник

В этой статье речь пойдет о том, как самому изготовить теплообменник.

Змеевик для печи

Видео — Как самому сделать теплообменник

Особенности теплообменников

Создание теплообменника едва ли возможно без предварительного изучения особенностей и принципа работы этого устройства. В целом теплообменник – это прибор для обмена тепловой энергией между двумя средами, у которых нет собственного энергоисточника. Печь, к примеру, не теплообменник, в то время как лежанка, пропускающая через себя дымный газ и нагревающая с его помощью воздух в помещении, является таковым.

Схема теплообменника труба в трубе

Другим, более примитивным видом теплообменника можно считать процесс охлаждения бутылки под напором холодной водопроводной воды. В таком случае вода нагревается, а жидкость внутри бутылки охлаждается.

От чего зависит эффективность теплообменника

Прежде всего, на эффективность данного устройства влияет разница в температуре между двумя средами – чем она больше, тем большим количеством энергии они обмениваются.
Другим не менее важным фактором является теплопроводность материала.
Наконец, площадь теплообмена прямо пропорциональна эффективности прибора.

Важно! Любой трубопровод, по которому циркулирует жидкость с температурой, отличающейся от температуры воздуха, считается теплообменником.

Из чего делают теплообменники

Трубы оребренные

Конструкций этого устройства сегодня существует великое множество. Каждый народный умелец, занимавшийся изготовлением теплообменника, пытался внести что-нибудь свое, как-то усовершенствовать его. Поэтому все варианты рассмотреть невозможно. Между тем, самые популярные комплектующие приведены ниже:

коллекторы;
радиаторы от автомобилей;
регистры;
отопительные радиаторы;
металлические емкости;
змеевики.

Технология изготовления

Простейшим устройством такого типа можно считать медную трубу длиной в несколько метров, свернутую кольцами и установленную в бочку с водой таким образом, чтобы снаружи оставались лишь вход и выход. Такая конструкция (ее называют «змеевиком») способна охлаждать или нагревать жидкость в бочке, в зависимости от того, что именно нужно (в большинстве случаев необходим нагрев).

Схема монтажа теплообменника

«Змеевик» врезается в трубопровод рядом с печью или в накопительный бак. Спиралевидная труба устанавливается на высоте 1,5-2 м и становится дополнительным источником тепла.

Важно! Если печь используется не только для обогрева, но и для горячего водоснабжения, то теплообменник не должен отбирать больше десятой части вырабатываемой ею тепла.

Простейший теплообменник типа «труба в трубе»

Отдельно стоит рассказать о том, какой длины труба будет равняться, к примеру, 2 киловаттам. Основным критерием в данном случае является теплопроводность материала. Допустим, диаметр трубы составляет 2 см, а разница в температуре – 40ᵒС. Если произвести несложные расчеты, то выходит, что:

стальных труб с показателем в 50 – 25 м;

После подобных арифметических задач вполне очевидно, что наиболее подходящим материалом является медь. Более того, этот металл с легкостью гнется и подсоединяется резьбовым фитингом.

Теплообменник с емкостью

Самый подходящий для котла или печи вариант. Для его изготовления потребуется металлический бак литров на двадцать и две медных трубки.

Шаг первый. Если подходящего бака нет, то берется листовая сталь толщиной 2,5 мм и из нее сваривается резервуар необходимого объема. Сварка должна выполняться с минимальной толщиной швов.

Шаг второй. Резервуар устанавливается на высоте 1 м от пола, но не далее, чем в 3 м от отопительного печи. В нем проделываются два отверстия: одно – справа, возле дна конструкции, второе – слева, в самой высокой точке.

Шаг третий. Нижний отвод подводится к печи с минимальным наклоном вниз в 2ᵒ. Верхний отвод при этом подключается с наклоном в 20ᵒ, но уже в другую сторону.

Шаг четвертый. На выходе нижнего отвода врезается сливной кран накопительного бака. В нижней точке этого же отвода врезается еще один кран – для слива всей системы.

Шаг пятый. По окончании монтажа теплообменник проверяется на герметичность. В целях проверки он заполняется водой под незначительным напором – это позволит обнаружить протечки, если таковые имеются.

Трубная доска

Теплообменник с таким замысловатым названием также может быть изготовлен своими руками, хотя для этого понадобится опытный сварщик или же навыки работы со сварочным аппаратом.

Для изготовления потребуются:

герметичные металлические резервуары, 2 шт.;
медные трубки небольшого диаметра, 15-20 шт.

Резервуары располагаются по краям и соединяются между собой медными трубками, установленными под углом в разных точках емкостей. Вода будет перемещаться из одного резервуара в другой, а между ними, в том месте, где проходят соединительные трубки, и будет происходить обмен теплом.

Важно! Эта схема легла в основу отопления многоэтажных домов.

Водяная рубашка

Не менее популярной разновидностью теплообменников является так называемая водяная рубашка. Она состоит из двух герметичных резервуаров разного диаметра, при этом один из них помещен в другой. Но сразу отметим, что подобная конструкция достаточно сложна в изготовлении, и справиться с ним самостоятельно, не имея специальных навыков, невозможно.

Что еще может быть использовано

Полотенцесушитель

Готовыми теплообменниками можно считать и радиаторы из автомобильных печек. Их можно применять в качестве нагревательных элементов, предварительно продумав переходники и, если потребуется, соединив несколько радиаторов, чтобы увеличить общую площадь теплообмена.

Отлично подходят и старые газовые колонки для нагрева воды. Более того, в таком случае даже не придется ничего переделывать.

Особенности эксплуатации

Существует ряд требований, которых обязательно нужно придерживаться при эксплуатации данного устройства, чтобы оно прослужило максимально долго, не нанося абсолютно никакого вреда.

Трубы теплообменника (при наличии таковых) нежелательно фиксировать на стенах помещения неподвижными крепежами ввиду высокой температуры и, как следствие, расширения металла.
Если необходимо уплотнить соединение трубопровода с теплообменником, то для этого можно использовать только тот материал, который выдерживает высокую температуру.
Не стоит заливать воду в уже разогревшуюся кирпичную печь с теплообменником.

Теплообменник и печь-камин

Такой вариант подойдет для тех, кто планирует обогреть несколько комнат, но при этом любит живой огонь.

Теплообменник и печь-камин

Конструкция

Основным элементом такой системы является печь-камин, от которого во все стороны идут многочисленные трубы, заполненные теплоносителем (зачастую им выступает вода).

Важно! В зимнее время рекомендуется добавлять в воду немного антифриза!

Жидкость может циркулировать как естественным путем, так и принудительно – при помощи специальных насосов. Иными словами, печь нагревает теплоноситель, а насосы разносят его по всей отапливаемой площади.

Печь с теплообменником

Установка теплообменника позволяет существенно повысить эффективность теплогенератора, а вместо одной комнаты, как в предыдущих вариантах, можно отапливать сразу две без каких-либо особых на то затрат.

Основные виды

Современный рынок предлагает массу разнообразных печей-каминов, и все они могут оборудоваться теплообменником при необходимости в обогреве большой площади. При этом кто-то обращает внимание на тип используемого топлива, кто-то на мощность. Ниже рассмотрены самые популярные варианты.

Пеллеты

Главной причиной популярности такого вида топлива является его низкая стоимость. Более того, при горении оно практически не выделяет сажи, поэтому принято считать, что за ним – будущее.

Выводы

Теперь, после прочтения статьи, вы должны понимать, что представляет собой теплообменник для печи и каково его предназначение, а также как изготовить простейшие его варианты самостоятельно. Сделать это не так сложно, как кажется на первый взгляд, нужно только определиться с типом теплообменника и подобрать оптимальный вариант отопительной системы.

Видео – Печь-камин с теплообменником. Теплообменник для печи своими руками

Используемые источники:

https://x-teplo.ru/otoplenie/pechi-kaminy/teploobmennik-svoimi-rukami.html
https://etokirpichi.ru/pch/teploobmennik-dlya-kirpichnoj-pechi-svoimi-rukami.html
https://strojdvor.ru/otoplenie/teploobmennik-dlya-pechi/
http://pechnoedelo.com/otopitelnie-pechi/pech-s-teploobmennikom-dlya-doma.html
https://svoimi-rykami.ru/stroitelstvo-doma/pechi_i_mangaly/teploobmennik-dlya-pechi-svoimi-rukami.html

Основные виды теплообменников в печь и его способы установки

Выбираем материал

Медный или металлопластиковый?

Ищем подручные средства

Конструктивные особенности

Внешний

Внутренний

Выбираем конструкцию прибора

Змеевик

Бак

Правила конструирования

Приступаем к монтажу

Установка прибора с регистром

Монтаж устройства с емкостью

О чем следует помнить?

Похожие статьи

Принцип работы и функции теплообменника

Теплоноситель

Функции теплообменника

Виды теплообменников

Конструкция

Материал

Изготовление своими руками

Расходные материалы

Алгоритм сборки

Варианты установки теплообменной конструкции

Правильное подключение

Назначение теплообменника в отопительных системах

Типы теплообменников

Конструкция системы

Изготовление теплообменника своими руками

Подбор материалов

Важные нюансы

Наиболее распространенные формы прибора

Особенности монтажа

Система с воздушным теплоносителем

Видео — Как самому сделать теплообменник

Особенности теплообменников

От чего зависит эффективность теплообменника

Из чего делают теплообменники

Технология изготовления

Теплообменник с емкостью

Трубная доска

Водяная рубашка

Что еще может быть использовано

Особенности эксплуатации

Теплообменник и печь-камин

Конструкция

Основные виды

Выводы

Видео – Печь-камин с теплообменником. Теплообменник для печи своими руками

Related posts

Добавить комментарий Отменить ответ
