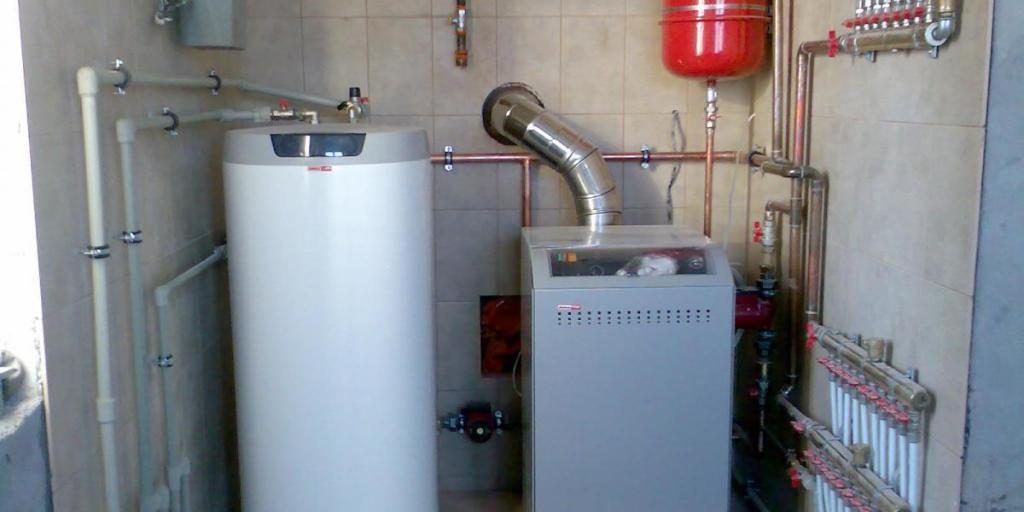

Основные требования к дымоходу для газового котла: нормы и правила

Нужен ли газовому отопительному котлу дымоход? Разумеется! Можно ли соорудить дымоход для газового котла собственными руками? Конечно! Вам нужно лишь изучить особенности устройства наиболее распространенных разновидностей дымоотводящих конструкций, ознакомиться с ключевыми требованиями к таким системам и выполнить все в полном соответствии с положениями руководства.

Особенности устройства дымохода

Вне зависимости от выбранной разновидности дымохода, он будет включать в свой состав следующие компоненты:

• трубу для отведения дыма;
• проходной патрубок;
• переходник для соединения дымоходной трубы с патрубком котла;
• хомуты и крепежные кронштейны;
• телескопические трубки;
• тройник со штуцером для слива конденсата;
• отводы;
• наконечник в форме конуса.



  </p>

Для изготовления дымоотвода могут использоваться разные материалы. Ознакомьтесь с особенностями наиболее распространенных решений и сделайте свой выбор.

Кирпичный дымоход

Если судить объективно, то дымоход из кирпича это уже даже не прошлый, а позапрошлый век. Подобная дымоотводящая система имеет сложную конструкцию и требует серьезных временных, трудовых и финансовых затрат на обустройство.

Помимо этого, дымоход из кирпича будет уступать современным «собратьям» по множеству значимых показателей.

Дымоход из оцинкованной трубы

Конструкция типа «сэндвич» из труб по праву считается одним из самых эффективных и удачных вариантов дымоотводящих приспособлений.

На сегодняшний день производители предлагают огромный ассортимент таких дымоходов. Среди их преимуществ нужно, прежде всего, отметить устойчивость к агрессивным внешним воздействиям и различным механическим нагрузкам.

Непосредственно «сэндвич» имеет предельно простое строение. Он состоит из двух труб отличающегося диаметра, одна из которых вставлена в другую. Для заполнения зазора между такими трубами чаще всего применяется негорючая базальтовая вата.

Коаксиальный дымоход для газового котла

Современный вариант с отличными эксплуатационными характеристиками и презентабельным дизайном. Изготавливается по схеме «труба в трубе». Предназначен для использования с газовыми котлами, камера сгорания которых выполнена по закрытому типу. В подобного рода оборудовании забор воздуха для горения газа забирается с улицы, а не из отапливаемой комнаты.

Подача воздуха осуществляется посредством внешней трубы, проложенной через наружную стену строения. Дым с примесями выводится сквозь внутреннюю трубу. Подобное устройство выгодно и тем, что оно исключает необходимость монтажа дополнительной вентиляционной системы.

Помимо этого, специфическая форма коаксиального дымохода исключает возможность образования конденсата на его стенках, что имеет особенно важное значение в отопительных системах, функционирующих на газовом топливе.

Цены на популярные модели газовых котлов

Газовый котел

Керамический дымоход

Это надежная, простая, пожаробезопасная, легкая в монтаже и доступная по стоимости конструкция. Ее устройство предельно простое. Такой дымоход представляет собой керамическую трубу, обернутую изоляционным материалом (обычно это минвата) и помещенную в оболочку из керамзитобетона.

Вне зависимости от выбранной разновидности дымохода, обустройство этой конструкции должно выполняться с соблюдением ряда важных требований.

Узнайте доступные способы, как прочистить дымоход своими руками, из нашей новой статьи.

Требования к дымоотводящей конструкции

1. Максимально допустимый уклон участков дымотводящей конструкции – 30 градусов.
2. Длина ответвлений в стороны не может превышать 100 см.
3. Дымоотводящая система должна быть сделана без уступов.
4. Поперечные сечения исключаются.
5. Максимальное количество колен — 3.
6. Допустимый радиус закругления — не меньше диаметра используемой трубы для отведения дыма.
7. На поворотах нужно установить ревизионный люк для сброса конденсационной жидкости и чистки системы.
8. Если сооружается дымоход прямоугольной формы, ширина одной его стороны не должна превышать ширину второй в 2 раза, т.е. нельзя, чтобы изделие имело вытянутый вид.
9. Внизу трубы нужно обустроить капельник и ревизию.
10. Не допускаются даже несущественные прогибы элементов конструкции.
11. При наращивании дымохода одно звено конструкции должно надеваться на второе минимум на 0,5 диаметра трубы.
12. Наличие зазоров между элементами конструкции под запретом.
13. В участках прохождения дымоходом перегородок и перекрытий не может быть никаких стыков.
14. Соединение всех элементов системы должно быть как можно более плотным.
15. Минимально допустимый наклон дымоотводящей трубы в направлении отопительного агрегата – 0,01 градуса.
16. Внутренние стенки трубы должны быть максимально гладкими, наличие шероховатостей крайне нежелательно.
17. Общая длина горизонтальных частей дымохода не может быть больше 300 см для строящихся домов и 600 см для возведенных зданий.
18. Минимально допустимое расстояние между трубой и поверхностями из легко воспламеняющихся материалов – 250 мм, из негорючих – 50 мм.
19. В местах пересечения дымоходом перегородок и перекрытий нужно сделать качественную теплоизоляцию.

    </p>

Отдельного внимания заслуживают требования к высоте дымоотводящей трубы по отношению к коньку кровельной конструкции. Так, дымоход нужно вывести за участок ветрового подпора и смонтировать на такой высоте:

• если горизонтальное отдаление от конька превышает 300 см – выше воображаемой линии, проложенной вниз от кровельного конька к горизонту под десятиградусным уклоном;
• если дымоход удален от конька на 150-300 см – на едином уровне с коньком;
• если горизонтальное отдаление не превышает 150 см – не ниже полуметра от конька кровли.

Дымоход должен возвышаться над прилегающим участком крыши минимум на 50 см. Если кровля плоская (совмещенная) этот показатель следует увеличить до 200 см.

Расстояние от конька до дымохода, м	Высота дымохода для газового котла относительно конька, м
До 1,5	0,5
1,5-3	вровень
>3	проводим воображаемую линию под углом 10 градусов к горизонту вниз, вровень с этой линией

Пошаговая инструкция по сооружению дымоотводящей системы

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

Вне здания

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Третий шаг. Выводим дымоотводящую трубу из помещения.

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Видео — Дымоход сэндвич

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Цены на различные виды дымоходов

Дымоходы

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Удачной работы!

Видео – Дымоход для газового котла

</p>

</p>

</p>

</p></ul>

Здравствуй, дорогой собеседник!

Каждый из нас с детства знает о вреде угарного газа. Это коварное вещество не имеет запаха и цвета и проникает в организм человека абсолютно незаметно.

В крови молекулы СО взаимодействуют с гемоглобином и образуют карбоксигемоглобин, соединение, блокирующие попадание кислорода в ткани. Надышавшись угарным газом люди просто засыпают, чтобы больше никогда не проснуться.

Сейчас, когда загородное строительство в каждым годом набирает обороты, вопрос организации правильной системы отопления вновь становится насущным. Самое популярное сырье для обогрева в 21 веке — природный газ.

Предлагаю узнать, как правильно установить дымоход для газового котла и не допустить ошибок при его самостоятельном монтаже.

Что это такое и для чего он нужен

Дымоход — система труб, соединительных фитингов, креплений и элементов защиты конструкции.

В любом отопительном контуре с печью или котлом в виде обогревателя, в том числе работающем на газу, эта система выполняет 2 основные функции:

1. Вывод продуктов горения в атмосферу.
2. Обеспечение поступления свежего воздуха для полного сгорания топлива.

Если дымоход плохо справляется хотя бы с одной из поставленных задач- в организм человека неминуемо попадет тот самый опасный угарный газ.

При правильном устройстве, дымоотвод облегчает эксплуатацию котла, увеличивает его КПД, обеспечивает комфортный микроклимат в помещении и безопасность для жильцов дома.

Как устроен дымоход

Дымоотвод для газового котла состоит из нескольких основных частей:

• Труба для вывода дыма;
• Переходник, соединяющий трубу с патрубком котла;
• Патрубок для перехода канала через стену или крышу здания;
• Крепежные элементы;
• Тройник со штуцером, необходимы для слива конденсата;
• Конденсатосборник;
• Отводы.

Подчеркну — это основные составляющие. Комплектация может меняться в зависимости от сложности конструкции дымоотвода и от материалов, из которых он изготовлен.

Принцип работы

Принцип действия любого дымохода основан на простом законе физики – теплый воздух и пары всегда легче и стремятся вверх, а холодный – тяжелее и соответственно оседает внизу.

За счет разницы температур улицы (снаружи трубы) и горячих газов (внутри системы), появляется тяга. Благодаря ей продукты сгорания не рассеиваются по комнате, а выходят в атмосферу.

Виды и конструкции

Существует несколько разновидностей дымоходов для газовых котлов:

• Кирпичный (как в виде самостоятельной системы, так и с внутренней вкладкой из нержавеющей или оцинкованной трубы);
• Одинарный металлический (выполненный из оцинкованного либо нержавеющего листа);
• Выполненный из сэндвич-элементов (каналов из двух металлических труб, вставленных одна в другую, с проложенным между ними утеплителем);
• Коаксиальный (труба меньшего диаметра вставлена в трубу большего, без прокладки утеплителя);
• Керамический (выполнен из специальных керамических блоков);
• Асбестоцементный.

Все конструкции схематично представлены на рисунках в разделе «Чертежи и схемы».

Устанавливать дымоход можно как внутри, так и снаружи помещения.

Рис. 1. Конструкция приставных и внутренних дымоходов.

Какой лучше выбрать?

При выборе дымоотводящего канала необходимо ориентироваться на оптимальное сочетание бюджета, мощности газового котла, вида камеры сгорания топлива и общих конструктивных особенностей здания.

Устройство внешнего дымохода экономит внутреннее пространство и более безопасно для жильцов дома, но такие системы подвержены воздействиям окружающей среды, поэтому их срок службы меньше.

Разновидности дымоходов в зависимости от вида камеры сгорания газа:

• Котлы с открытой камерой

Напольные газовые котлы часто выполняются с открытой топкой. Для таких устройств необходим дымоход обеспечивающий стабильно хорошую тягу. Подойдет кирпичный, керамический, дымоход из одинарных и сэндвич труб. Но следует помнить, что кирпичный дымоход гигроскопичен и сложен в монтаже, керамический – очень тяжелый.

• Котлы с закрытой камерой сгорания

В данном случае большинство мастеров рекомендует установку коаксиального дымохода, либо системы из сэндвич-труб, тройников и фитингов.

Сделать самому или заказать

Заказать дымоход у профессионалов либо сделать самому – решать вам.

Правильная самостоятельная установка дымоотводящей системы однозначно сэкономит семейный бюджет. При устройстве обязательно выполнять все требования СНиП и пожарных нормативов.

Несмотря на то, что температура выходящих газов невысока, вред от них не меньше, чем от любых других выбросов. Поэтому на герметичность стыков следует обратить особое внимание.

Так же обязательна организация системы сбора конденсата.

Строительные нормативы

Все дымоходы должны соответствовать СНиП 2.04.05-91, ДНП В 2.5-20-2001, СНиП 42-01-2002 , а так же СП 7.13130. Ни в коем случае нельзя использовать изделия, не прошедшие сертификацию.

Основные требования пожаробезопасности к дымоходам:

• Сечение дымохода должно подбираться согласно мощности котла;
• Не допускаются отклонения трубы от вертикали более, чем на 30градусов;
• Толщина стенок дымоходного канала –не менее 6см для жаростойкого бетона, не менее 12см для кирпича и не нормируется для сэндвича и асбестоцемента;
• Длина ответвления (горизонтального участка) дымохода не должна превышать 1м:
• Минимальное расстояние между трубой и стенами из горючих материалов -250мм, из негорючих -50мм. В местах прохождения трубы через стены и перегородки необходимо установить качественную теплоизоляцию;
• Диаметр дымоходного канала выбирается равным или больше выходного отверстия котла;
• Воздух в системе должен двигаться со скоростью 15-20м/с;
• Расстояние от горячей поверхности канала до деревянных элементов перекрытий должна быть больше 13см для бетона, кирпича и сэндвича и 25см для трубопровода из керамики или асбестоцемента;
• В основании дымохода необходимо организовать патрубок для удаления конденсата;

Требования к тяге:

• Дымовая труба для газовых котлов не должна быть ниже 3 м в высоту (рекомендовано 5м);
• Высота трубы над крышей:

1. плоская кровля — до 500мм;
2. вровень с коньком при удалении от него на 1.5-3м;
3. на уровне воображаемой линии, проведенной от конька под углом 10 градусов к трубе, при расстоянии между трубой и коньком более 3м;

• Допустимый радиус закругления труб в системе равен диаметру изделия;
• Обязательно обустройство карманов для чистки (ревизий);
• Дымоход не должен иметь заужений и искривлений.

Следует учитывать, что дымоотводящая система не должна содержать более трёх поворотов. В противном случае тяга резко снижается.

О последствиях плохой тяги вы уже знаете.

Изготовление и установка дымохода своими руками

Из каких материалов лучше сделать

Самые популярные материалы для изготовления дымоходов в частном доме- кирпич, сталь и керамика. Перед тем, как сделать выбор, предлагаю ознакомиться с достоинствами и недостатками каждого материала

Кирпич, плюсы и минусы:

Дешевизна, высокая прочность, негорючесть, способность выдерживать высокие температуры, сравнительная легкость ремонта;

Необходимость устройства дополнительного фундамента, гигроскопичность, громоздкость, сложность конструкции-для установки обязательна помощь профессионального печника, кроме того, кирпич плохо обеспечивает нужное движение газа для газового котла. Проблема решается гильзованием- установкой внутрь кирпичного канала стальной трубы.

Керамика, плюсы и минусы:

Повышенная прочность и способность сохранять тепло, высокая огнеупорность (выдерживает нагрев до 1200С), относительное удобство монтажа.

Громоздкость.

Сталь:

Высокая теплопроводность, высокая огнестойкость, удобство монтажа, гладкость внутренних стенок.

Если речь идет о черном металле- подверженность коррозии, а нержавеющая сталь, в свою очередь, материал дорогой.

Вывод напрашивается сам собой – при строительстве жилого дома оптимальным будет использование керамического дымохода из труб, уложенных в шахты. Если необходимо организовать систему дымоотведения в уже построенном доме — нержавеющие трубы вам в помощь.

Схемы и чертежи

Рис. 2. Общий чертеж системы:

Рис. 3. Варианты устройства кирпичных дымоходов:

Рис. 4. Одинарный металлический дымоход:

Рис. 5. Сэндвич дымоход:

Рис. 6. Система из коаксиальных труб:

Рис. 7. Керамический дымоотвод:

Расчет размеров

Расчеты для элементов системы дымоотвода сводятся к определению основных параметров:

• Площадь поперечного сечения основной трубы;
• Высоту дымоотводящего канала.

При этом всегда следует согласовать полученные данные с таблицами СНиП и информацией, указанные в мануале для котла. Напомню – высота трубы не должна составлять менее 3, в идеале — 5 м.

От правильно подобранного диаметра трубы зависит тяга.

Рассмотрим 2 варианта расчета диаметра труб для котлов, работающих на газу:

• По мощности:

Мощность нагревателя (в кВт) умножается на 5.5. Для расчета берите паспортную (не тепловую) мощность. Если подключается 2 агрегата в один дымоход- паспортная мощность суммируется.

• По СНиП:

Измеряем диаметр выходного патрубка котла и выбираем внутренний диаметр трубы не меньше этого значения.

Видео по монтажу

По традиции — несколько полезных видео по теме.

Монтаж сэндвич-дымохода:

Коаксиальный вариант:

Керамический дымоход:

Особенности монтажа

Существует ряд жестких требований, выполнение которых при устройстве системы дымоудаления, необходимо. К ним относят расположение дымовой трубы в помещении относительно внутренних конструкций. Сведем данные в таблицу:

Таблица 1. Расстояния для прокладки дымовых каналов газовых котлов через наружную стену дома (без создания вертикального канала)

Место установки отвода	Наименьшие расстояния, м
до котла с естественной тягой	до котла с вентилятором
Мощность оборудования	Мощность оборудования
до 7,5 кВт	7,5–30 кВт	до 12 кВт	12–30 кВт
Под вентиляцион­ным отверстием	2,5	2,5	2,5	2,5
Рядом с вентиляционным отвер­стием	0,6	1,5	0,3	0,6
Под окном	0,25	—	—	—
Рядом с окном	0,25	0,5	0,25	0,5
Над окном или вентиляционным отверсти­ем	0,25	0,25	0,25	0,25
Над уровнем земли	0,5	2,2	2,2	2,2
Под частями здания, выступаю­щими больше 0,4 м	2,0	3,0	1,5	3,0
Под частями здания, выступаю­щими меньше 0,4 м	0,3	1,5	0,3	0,3
Под другим отводом	2,5	2,5	2,5	2,5
Рядом с другим отводом	1,5	1,5

Отличительной особенностью котлов, работающих на газу, является высокий КПД. Поэтому температура исходящих газов невысока, быстро образуется конденсат, и монтировать систему нужно с учетом снижения вредного воздействия конденсата на стенки трубы.

Все стыки должны быть строго герметичны.

Частые ошибки и проблемы при установке

Неправильное устройство дымоотводящих систем влечет за собой тяжелые последствия.

Самые опасные ошибки:

• Использование пористых материалов;
• Прокладка дымохода через жилые комнаты;
• Неправильно установленные дефлекторы;
• Прокладка труб в помещениях без вентиляции;
• Вывод отработанных газов в вентиляцию;
• Плохая защита конструкции перекрытий и кровли от соприкосновения с горячими трубами;
• Использование одного дымохода для нескольких котлов (допускается 2, но при соблюдении расстояния между врезками обоих котлов не менее 50см);
• Неправильный подбор сечения канала.

Обслуживание и чистка

При эксплуатации газового дымохода образуется меньше сажи, нежели при работе котлов на твердом топливе, но все же трубы дымохода периодически загрязняются и их необходимо чистить. Существует 2 способа чистки дымоотводов газового оборудования (котлов, колонок):

• Механический

Чистку производят с применением специальных щеток, скребков, валиков. Необходимо выбирать инструменты, не способные повредить внутренние стенки дымохода. Самое популярное средство для механической чистки в наше время – вакуумный пылесос.

• Химический

Заключается в распылении на внутренние стенки дымоотвода специальных составов.

Советы специалистов

В заключении – несколько советов от специалистов.

Как правильно утеплить трубу дымохода газового котла?

Под воздействием наружного воздуха труба охлаждается и снижается температура исходящих газов, как следствие –уменьшается тяга. Этих проблем можно избежать, утеплив трубу дымохода.

Утепление дымоотводов производится разными способами:

1. Кирпичные дымоходы защищаются нанесением слоя штукатурки, либо (если чердак не утеплён), каменной или базальтовой ватой. Для обеспечения сохранности утеплителя его укрывают сверху фольгой.
2. Металлические дымоходы так же можно изолировать негорючими утеплителями.
3. Керамические дымовыводящие системы утепляются керамзитовыми блоками и минеральной ватой.
4. Асбестовые трубы нужно утеплять с особой осторожностью. При перегреве этот материал взрывается.

Заключение

Правильное устройство дымохода – гарантия спокойной безопасной жизни в комфортных условиях. Но если вы приняли решение сделать его самостоятельно- будьте предельно внимательны и не поленитесь изучить всю нормативную документацию, посмотреть обучаюшие видео и проконсультироваться с профессионалами. Кстати все это можно сделать в наших сообществах. Присоединяйтесь и делитесь опытом!

Любой источник тепла, сжигающий топливо, выделяет побочный продукт – токсичные отработанные газы. Соответственно, установка теплогенератора в частном доме или квартире подразумевает устройство дымоходной трубы, отводящей вредные газы на улицу. По трудозатратам и цене указанные работы составляют немалую долю всего монтажа. Мы решили выделить данный этап и конкретно пояснить, как правильно сделать недорогой дымоход для газового котла. Не обойдем вниманием и другие виды отопительных агрегатов.

Варианты газоходов для загородного дома

Для отведения продуктов горения с относительно низкой температурой (до 120 °С), выделяемых газовыми котлами, подойдут следующие разновидности дымоходов:

• трехслойный модульный сэндвич из нержавеющей стали с негорючим утеплителем – базальтовой ватой;
• канал из железных или асбестоцементных труб, защищенный теплоизоляцией;
• керамические утепленные системы типа Schiedel;
• кирпичный блок со вставкой из нержавеющей трубы, укрытый снаружи теплоизоляционным материалом;
• то же, с внутренним полимерным рукавом типа FuranFlex.

Примечание. Газовые котлы с закрытой камерой сгорания (иначе – наддувные или турбированные) следует оснащать коаксиальными дымоходами. По факту это двустенная металлическая труба, способная одновременно всасывать воздух на горение с улицы и выбрасывать наружу дым.

Поясним, почему нельзя построить традиционный дымоотвод из кирпича или поставить обычную стальную трубу, подключив к газовому котлу. Отходящие газы содержат водяной пар, являющийся продуктом сжигания углеводородов. От соприкосновения с холодными стенками влага выпадает конденсатом, дальше события развиваются так:

1. Благодаря многочисленным порам вода проникает внутрь строительного материала. В дымовых трубах из металла конденсат течет вниз по стенкам.
2. Поскольку газовые и другие котлы с высоким КПД (на солярке и сжиженном пропане) работают периодически, мороз успевает прихватить влагу, превращая ее в лед.
3. Ледяные гранулы, увеличиваясь в размерах, вылущивают кирпич изнутри и снаружи, постепенно разрушая дымоход.
4. По той же причине стенки неутепленного стального газохода ближе к оголовку покрываются льдом. Уменьшается проходной диаметр канала.

Для справки. Снаружи на стыках одностенных металлических дымоотводов образуются некрасивые грязные потеки.

Рекомендации по выбору

Поскольку мы изначально взялись установить в частном доме недорогой вариант дымохода, подходящий для монтажа своими руками, рекомендуем использовать сэндвич трубы из нержавейки. Установка других типов труб сопряжена со следующими трудностями:

1. Асбестовые и толстостенные стальные трубы тяжелы, что усложняет ведение работ. Вдобавок наружную часть придется обшивать утеплителем и листовым металлом. Стоимость и длительность строительства однозначно превысит сборку сэндвича.
2. Керамические дымоходы для газовых котлов – лучший выбор, если застройщик располагает средствами. Системы типа Schiedel UNI надежны и долговечны, но слишком дороги и среднестатистическому домовладельцу недоступны.
3. Нержавеющие и полимерные вставки применяются для реконструкции – гильзования существующих кирпичных каналов, возведенных ранее по старым проектам. Специально городить такую конструкцию невыгодно и бессмысленно.

Совет. Лучше приобретать дымоотводы сэндвич, полностью изготовленные из нержавейки – они дольше прослужат и сохранят презентабельный внешний вид. Если бюджет проекта сильно ограничен, берите модульную систему, облицованную оцинкованным металлом – конструкция простоит минимум 20 лет.

Турбированный газовый котел тоже можно присоединить к обычному вертикальному дымоходу, организовав подачу наружного воздуха по отдельной трубе. Техническое решение стоит внедрять, когда в частном доме уже сделан газоходный канал, выведенный на крышу. В остальных случаях монтируется коаксиальная труба (изображена на фото) – это наиболее экономный и правильный вариант.

Заслуживает внимания последний, самый дешевый способ возведения дымоотвода: сделать сэндвич для газового котла своими руками. Берется нержавеющая труба, оборачивается базальтовой ватой нужной толщины и обшивается кровельной оцинковкой. Практическая реализация данного решения показана на видео:

Дымоход твердотопливного котла

Режим работы дровяных и угольных отопительных агрегатов предполагает выброс более горячих газов. Температура продуктов горения достигает 200 °С и более, дымовой канал прогревается полностью и конденсат практически не замерзает. Но его замещает другой скрытый враг – сажа, оседающая на внутренних стенках. Периодически она возгорается, отчего труба может нагреться до 400—600 градусов.

Твердотопливным котлам подойдут такие типы дымоходов:

• нержавейка трехслойная (сэндвич);
• одностенная труба из нержавеющей либо толстостенной (3 мм) черной стали;
• керамика.

Примечание. Обычную нержавеющую трубу нельзя прокладывать внутри жилища без противопожарной защиты из базальтового волокна. Подробнее о монтаже дровяных отопителей читайте здесь.

Асбестовые трубы противопоказано ставить на ТТ-котлы, печи и камины – они трескаются от высокой температуры. Простой кирпичный канал будет работать, но из-за шероховатостей станет забиваться сажей, поэтому его лучше гильзовать нержавеющей вставкой. Полимерный рукав FuranFlex не пойдет – максимальная рабочая температура составляет всего 250 °С.

Проектирование и заготовка материалов

Чтобы правильно подобрать детали модульного дымохода и сделать расчет количества материалов, выполните ряд подготовительных действий:

1. Изучите требования, предъявляемые к дымоотводам газовых котлов.
2. Определите способ прокладки, диаметр канала и толщину тепловой изоляции.
3. Нарисуйте схему и составьте перечень материалов.

Для справки. Как правило, установка источника тепла в загородном доме начинается именно с монтажа газоходов и вытяжных труб вентиляции. Размещение теплогенератора в котельной и подключение к отоплению производится во вторую очередь.

Умные слова «расчет» и «проект» в приведенном списке могут смутить некоторых домовладельцев. В действительности указанные этапы не представляют большой проблемы. Чтобы вам не пришлось искать нормативы по устройству дымоходов, мы приведем их здесь.

Нормативные требования к дымоходным трубам

Указания, приведенные в строительных нормах и правилах (СНиП), нужно обязательно учесть по простой причине: компания – поставщик топлива не примет газовый котел в эксплуатацию и не подключит к магистрали, если газоход смонтирован неправильно. Требования звучат так:

1. Общая длина горизонтальных участков, предшествующих вертикальной дымовой шахте, — максимум 3 метра. Следует предусмотреть небольшой уклон в сторону отопительного агрегата (1—3°).
2. Допускается отклонение вертикального канала на 1 м в сторону с целью обхода кровельного свеса. Уклон обводного участка от оси дымохода – 30°.
3. Число поворотов трубы ограничено – не более 3. Не принимаются в расчет колена, огибающие свес кровли.


4. Проходное сечение отводящего канала не может быть меньше размера соответствующего патрубка теплогенератора.
5. Напольные и настенные котлы, оборудованные верхним патрубком, подсоединяются вертикальным участком длиной не менее 25 см.
6. Отступ не обшитого изоляцией газохода от горючих строительных конструкций деревянного дома составляет не менее 0.5 м, от несгораемых – 10 см.
7. Пересечение деревянных стен либо перекрытий (разделка) производится с интервалом 38 см между сгораемой конструкцией и внутренней стенкой дымоотвода типа сэндвич. Делать соединение секций внутри стены нельзя.
8. Отводящая труба для газового котла должна подниматься на определенную высоту, дабы оголовок не оказался в зоне ветрового подпора, что заметно снижает силу естественной тяги. Высота подъема зависит от расстояния до конька и определяется по схеме.

В нижней глухой части вертикального участка предусматривается лючок для прочистки (ревизия) и конденсатосборник со штуцером сброса. Участок трубы возле котла допускается делать одностенным, но на улицу либо в соседнее чердачное помещение должен уходить сэндвич.

Важно. Минимальная высота дымоотводной конструкции должна составлять 6 м, считая от газовой горелки либо колосниковой решетки твердотопливного котла.

Определяем диаметр и способ прокладки

Решение первого вопроса звучит в требованиях к дымоходным каналам: посмотрите присоединительные размеры в паспорте теплогенератора и подберите сэндвич дымоход идентичного или большего диаметра, чем выходной патрубок.

Вопрос второй: как подобрать толщину теплоизоляции сэндвича, ведь производитель предлагает минимум 2 варианта – 5 и 10 см. Чтобы уберечь дымоотвод, подключенный к газовому котлу, от обильного выделения конденсата и обмерзания, достаточно толщины утеплителя 50 мм. Изоляцию 10 см нужно использовать в северных регионах с критически низкими зимними температурами.

Остается выбрать способ прокладки из двух возможных:

• вывод горизонтального участка наружу сквозь стену и присоединение к вертикальному приставному дымоходу;
• проходить вертикальной трубой через перекрытия, чердак и кровлю, то есть, прокладывать дымоотводный канал внутри дома.

Примечание. Оба варианта подходят для монтажа коаксиальных газоходов, но в большинстве случаев реализуется первый с проходом сквозь наружную стену.

Прокладка по кратчайшему пути на улицу и подъем трубы по стене – наиболее простой и дешевый способ. Придется пересечь лишь одну конструкцию, а во втором варианте – минимум две. Плюс герметизация узла примыкания кровельного покрытия к дымоотводу.

Всячески старайтесь избегать внутридомовой прокладки, поскольку в доме с двумя этажами или мансардной крышей здоровая труба неизбежно пройдет сквозь помещения, отнимая полезную площадь. Прорисуйте схему здания в разрезе и проходящий дымоход, если снаружи его смонтировать нельзя.

Составляем список деталей по схеме

Для монтажа приставного дымохода, подключенного к газовому или твердотопливному котлу, понадобятся такие элементы модульного сэндвича:

• тройник с патрубком 89° для стыковки горизонтального участка с вертикальным;
• тройник с ревизионным люком;
• секция со сборником конденсата;
• участок одностенной трубы и муфта для подключения теплогенератора;
• переход обычная труба — сэндвич;
• прямые секции – количество и длина подбирается по протяженности газохода;
• 2 колена 30° необходимы для обхода кровельного свеса;
• верхний колпак в виде сопла, защищающий утеплитель последней секции от осадков.

Важный момент. Установка грибков и декоративных козырьков на дымоходе газового котла запрещается. В период ударных морозов оголовок обмерзнет и проходное сечение уменьшится, что опасно для жизни жильцов.

Из деталей крепежа понадобятся стеновые хомуты с кронштейнами и опорная площадка, воспринимающая вес смонтированной конструкции. Если планируется устройство газохода внутри здания, дополнительно потребуются готовые узлы прохода через перекрытия, кровельная герметизирующая накладка (иначе – крыза, мастер – флеш) и колена 90° для монтажа дымовой трубы в котельной.

Устанавливаем сэндвич дымоход

Первый этап монтажа приставной конструкции – пробивка отверстия в наружной стене и подготовка к закладке горизонтального участка. В доме, построенном из горючих материалов, проем делается с учетом противопожарного отступа (38 см от края деревянной стены до внутренней трубы сэндвича) и установки фланца узла прохода, как показано на фото.

Примечание. В несгораемых конструкциях из кирпича и пеноблоков устройство противопожарной разделки не требуется. В проем закладывается металлическая гильза и вставляется секция газохода с уплотнением зазора негорючим материалом.

Работы по монтажу модульного сэндвича и подключению к газовому котлу ведутся в такой последовательности:

1. Соберите нижнюю часть приставного дымохода, включающую 2 тройника и секцию отвода конденсата. Присоедините горизонтальный участок, уходящий в отверстие.
2. Примерьте узел к стене и определите место монтажа опорной площадки. Закрепите ее и установите нижнюю часть, заведя трубу в стену. Соблюдайте вертикаль, контролируя положение узла строительным уровнем.
3. Зафиксировав нижнюю часть газохода, смонтируйте вертикальный участок. Прямые секции соединяйте таким образом, чтобы оболочка верхней надевалась на нижнюю, а газоходная труба, наоборот, вставлялась внутрь (сборка «по конденсату»).
4. Крепление пристенного дымоходного канала выполняйте с интервалом не более 2.5 м. Кронштейны не должны попадать на стыки секций.
5. Проложите горизонтальный участок сэндвича до газового котла и наденьте переходник. Закрепляйте дымоотвод хомутами к строительным конструкциям с максимальным шагом 1.5 м.
6. Подключите теплогенератор к дымоходу куском одностенной нержавеющей трубы.

Напоминание. В деревянном доме просвет между торцами стены и пересекающей трубой заделайте базальтовым волокном, а затем установите металлические фланцы с обеих сторон.

Прямые секции просто вставляются друг в друга и фиксируются хомутами, мазать стыки герметиками не нужно. Если необходима подрезка, то укорачивается нижний торец секции, где утеплитель расположен заподлицо с металлическими обкладками. На верхний срез дымоотвода насаживается защитный конус.

Прокладка канала дымоудаления внутри здания производится аналогично, только проходить сквозь конструкции придется дважды, а то и трижды. Везде соблюдаются одинаковые правила устройства разделок при пересечении горючих перекрытий и стен. В конце нужно тщательно герметизировать кровлю в месте прохода трубы, как это делается на видео:

Заключение

Дымоход – сооружение далеко не простое, отсюда и большое количество нормативных требований. В этом отношении легче монтируется коаксиальная труба, подключаемая к газовому котлу с закрытой камерой сгорания – она не призвана создавать естественную тягу. Одно отличие: горизонтальный двустенный газоход ставится с уклоном от теплогенератора, чтобы конденсат вытекал наружу.

Первоначально правильность монтажа дымового канала проверят специалисты, которые придут подключать котел к газовой магистрали. Если в процессе установки вы допустите серьезные ошибки, трубу заставят переделывать. Мелкие огрехи вылезут при эксплуатации, их тоже придется устранять самостоятельно.

Нормы и требования для дымоходов газовых котлов

В нашей стране действует два нормативных документа, устанавливающих требования для дымоходов газовых котлов – ДБН (В.2.5-20-2001) и СНиП (2.04.05-91). Исполнение монтажниками этих норм строго обязательно. Если хорошо проработать документы, то можно вывести следующие основные правила:

1. Диаметр дымохода не должен быть меньше, чем выходной патрубок газового котла. Проверяющие органы могут закрыть глаза на пару миллиметров разницы, но испытывать судьбу не советуем, так как это может вылиться в серьезные траты.
2. Наклонные участки по длине дымохода допускаются, но не более чем на 30 градусов, с протяженностью участка не больше, чем высота помещения. В идеале, основная часть должна быть установлена строго вертикально.
3. Не допускается наличие искривлений дымохода и заужений по всей его протяженности. Все это может привести к ухудшению прохождения газов. Дымоход имеет короткий горизонтальный участок
4. Детали дымохода могут быть изготовлены только из материалов, не пропускающих газ.
5. Стыки всех частей конструкции необходимо тщательно герметизировать, чтобы не было возможности появления утечек. Тут не должна проходить ни влага, ни газы.
6. Современные котлы устроены так, что на выходе отработанные газы имеют сравнительно небольшую температуру, а это может привести к образованию конденсата внутри труб. Поэтому система предполагает наличие в нижней части конденсатосборника. Представляет он собой съемный стакан, сделанный из материала, устойчивого к различным химическим веществам – нержавеющей стали или пластика. Первый вариант считается надежным.
7. Чтобы обеспечить хорошую тягу, дымоход нужно сделать достаточной высоты. Минимальное требование – выше конька крыши на 50 см, если он располагает рядом с ней.
8. Сверху над выходом дымохода устанавливается зонтик-дефлектор, который будет улучшать тягу и защитит трубу от попадания внутрь осадков.

Дымоход на два котла – диаметр трубы увеличивается по ходу

Как видите, требования крайне простые и логичные, и направлены либо на обеспечение нужного уровня безопасности, либо на организацию правильной работы и улучшения тяги. Соблюсти их не сложно, если правильно подобрать материалы, и произвести монтаж не отклоняясь от инструкции.

Дымоход из нержавеющей стали

Устройство котлов и дымовых труб

Существует два типа газовых горелок для котлов. Нужно понимать разницу между ними, чтобы правильно подобрать под них дымоход:

1. Горелка открытого типа – такая система предполагает забор воздуха прямо из помещения, в котором установлено оборудование. Второе название таких котлов – атмосферные. Такие котлы нуждаются в дымоходе, который выводится за пределы помещения и поднимается на достаточную высоту, чтобы внутри создавалась тяга нужной силы.
2. Более технологичное и современное решение – это турбированные котлы закрытого типа. Для них требуется коаксиальный дымоход, состоящий из двух труб, которые вставлены друг в друга. По одной трубе подается воздух, требуемый для поддержания горения газа в котле, а по второй на улицу выводятся продукты горения. Такой дымоход не нуждается в большой протяженности, обычно он выводится от котла прямиком за стену.

Коаксиальный дымоход – трубы имеют разный диаметр

Интересно знать! Если котел расположен в глубине строения, то коаксиальный дымоход можно соединить с атмосферным, но при условии наличия в нем хорошей тяги.

Газовый котел двухконтурный

Материалы изготовления дымоходов

Теперь давайте рассмотрим список материалов, из которых можно сделать дымоход для газового котла. Попутно мы отметим важные свойства материалов, о которых нужно обязательно знать.

Таблица 1. Материалы для изготовления.

Материалы, фото	Описание
Дымоход из кирпича	На сегодня этот тип дымоходов остается самым популярным. Основная его особенность – это большая масса. Конструкция требует устройства отдельного фундамента, который сможет выдерживать такие нагрузки. Установка этого решения отнимает очень много времени и требует профессионализма и знания дела от мастера, его выполняющего. При этом стоит учитывать тот факт, что такой дымоход, отнюдь, не является лучшим решением, он обладает рядом отрицательных качеств: 1. Изнутри материал шершавый, что способствует накоплению пыли и грязи. Со временем внутренний диаметр трубы уменьшится, что повлияет на тягу. 2. Кирпич способен впитывать воду и пропускать пар – в него проникает конденсат, способствую ускоренному разрушению материала.Чтобы избавиться от этих проблем, внутрь такого дымохода вставляется гладкая труба подходящего размера – используют сталь или асбоцемент.
Комбинированный дымоход
Комплект для сборки дымохода из нержавеющей стали	Итак, мы уже знаем об особенности газовых котлов относительно выделения конденсата. Если тяга в трубе достаточная, то большая его часть будет испаряться и улетать вместе с воздухом. 1. Конденсат образуется из-за перепада температур, поэтому, если трубу качественно теплоизолировать, уровень его образования значительно снизится. Применение дымохода из нержавеющей стали решает этот вопрос. 2. На фото слева показаны различные части такой системы. Посмотрите, все они многослойные – между двумя металлическими трубами устанавливается минераловатный утеплитель. 3. Сама нержавейка способна выдерживать длительный контакт с едкими веществами, что определяет долгий срок службы изделия. Материал не пропускает газ и негигроскопичен. Выглядит такой дымоход привлекательно. Даже если предположить, что изнутри такая труба прохудится со временем, ее всегда подстрахует внешний слой металла.Совет! На улице такие дымоходы могут дополнительно утепляться снаружи, так как эффективности внутреннего слоя изолятора может быть недостаточно.
Система керамического дымохода

Асбоцементные трубы

Конструкции дымоходов для котлов разного типа

Начнем с атмосферных горелок. Мы уже знаем, что для них требуется высокий дымоход, в котором будет обеспечена хорошая тяга. Чтобы получить такой эффект, трубы по возможности прокладывают прямо. Однако это не всегда возможно реализовать, поэтому есть два варианты устройства такого дымохода.

Первый вариант – это когда от котла через стену на улицу выводится горизонтальный участок дымохода, затем он поворачивает на 90 градусов и устремляется вверх (самая неэффективная конструкция). Высота вертикальной части должна быть большой, выше конька крыши, иначе должной тяги вы не получите. На фотографии сверху показан другой вариант, где усиленная тяга получается за счет сужения выходного сопла и дополнительного подсоса воздуха снизу. По сути, мы имеем некое подобие турбины.

Как вариант, чтобы уменьшить высоту дымохода, его можно отвести подальше от стен дома, используя два колена на 45 градусов.

Система дымохода с усиленной тягой, за счет подсоса воздуха через соединительное колено

Во втором варианте мы имеем трубу дымохода, уходящую сразу от котла вверх. Она проходит прямо через кровлю, что позволяет ее с легкостью крепить и утеплять – снаружи обматывать трубы минватой не очень красиво.

Если сравнить оба решения, то первое однозначно выиграет в простоте монтажа, так как пропустить трубы через крышу – это сложная техническая задача, а пробурить в стене отверстие нужного диаметра – это дело одного часа, если применять алмазную резку бетона коронкой нужного диаметра, и соблюсти пожарные нормы. Недостаток его в том, что большая часть системы прокладывается снаружи строения, а значит, перепад температур на улице и внутри трубы будет очень большим, что приведет к усиленному образованию конденсата.

Прямой дымоход от газового котла

Также такой дымоход нуждается в усовершенствованной системе крепления, особенно, если труба отодвигается от стены. Она будет испытывать сильные ветровые нагрузки, которые могут ее сместить, а то и вовсе оторвать.

Есть у такого решения и несомненное преимущество. Так как основная часть дымохода проходит по улице, вероятность утечки газов в помещение существенно снижается.

Труба прикреплена к стене через кольцевые хомуты

Тяга в прямом дымоходе будет намного лучше, так как воздуху не нужно преодолевать крутые повороты – перепад давления делает свое дело. Однако, как уже говорилось, нужно грамотно реализовать проход трассы через перекрытия дома и кровлю. Так как они изготавливаются преимущественно из сгораемых материалов, предусматривается целая система противопожарной защиты. Меры отличаются в зависимости от материала, из которого сделан дымоход.

С коаксиальными дымоходами таких проблем не возникает – они работают эффективно, собираются и монтируются в кратчайшие сроки.

Поставляются такие конструкции в готовом виде. Вам не нужно заботиться о герметизации швов – все это сделает предусмотренный производителем крепеж. От пользователя зависит только точный замер длины и определение диаметра выходного патрубка.

Система уже укомплектована всеми необходимыми соединителями

Монтируется он по следующему принципу:

1. От котла вверх отходит вертикальный участок, который не должен доставать до потолка помещения минимум 20 см.
2. Устанавливается колено для поворота на 90 градусов.
3. В стене делается отверстие, в которое закладывается металлическая противопожарная муфта.
4. Ставится горизонтальный участок трубы, который от стены здания снаружи должен отходить минимум на 30 см.

Узнайте, какие отопительные газовые напольные котлы выбрать для частного дома, в специальной статье на нашем портале.

Цены на различные виды дымоходов

Дымоходы

Особенности сборки дымоходов из нержавеющей стали

Итак, существует два типа стальных дымоходов – одностенные и сэндвич, про которые мы писали ранее. В зависимости от места установки и типа самой трубы, различают два способа их монтажа.

Схема сборки

1. Первый называется – по конденсату. То есть, имеется в виду направление движения конденсата в трубе. Предполагается, что верхняя труба будет вставляться в нижнюю, а это обеспечит беспрепятственное стекание воды, минуя стыки. Используют такое соединение преимущественно на улице и для одностенных труб.
2. Второй – по дыму. Тут мы учитываем направление движения дыма, чтобы минимизировать возможности его утечек. Этот метод применяют для участков трасс, проходящих внутри дома, так как утечка газа тут недопустима.
3. Сэндвич трубы универсальны и имеют сложное строение. Сделаны они таким образом, что внутренняя труба соединяется по конденсату, а внутренняя – по дыму. В результате владелец получает надежную защиту от любых утечек на всей протяженности дымохода.

Что будет, если поместить дымоход в короб? Этот метод часто используют те, кто не желает наблюдать у себя дома открытых коммуникаций.

Такое решение приемлемо и не запрещено нормативами. Более того, оно даст вам дополнительные преимущества, не считая опрятного вида всей конструкции.

Дымоход будет закрываться в коробе

Установка короба позволяет эффективно изолировать горячие трубы от сгораемых материалов. Посмотрите на фото выше – каркас короба обшивается огнеупорными листами из гипсоволокна, между которыми устанавливается минеральная вата. Таким манером вы сразу можете предусмотреть прохождение дымохода через перекрытия.

Единственно, о чем при этом стоит озаботиться – установка ревизионных люков для удобного доступа к конденсатосборнику.

Пассивный дефлектор, усиливающий тягу

Узнайте, как спрятать газовую трубу на кухне, а также ознакомьтесь с требованиями, вариантами и процессом установки короба, в специальной статье на нашем портале.

Цены на дефлекторы для дымоходов

Дефлектор на дымоход

Сборка керамического дымохода

Теперь давайте пошагово рассмотрим, как собирается дымоход керамического типа.

Таблица 2. Комплект материалов для сборки.

Вид, фото	Описание
Дымоходные бетонные блоки	Керамические дымоходы не оставляют на виду, а монтируют их внутрь специальных бетонных блоков, которые можно приобрести в том же магазине. Размер материала подбирается по диаметру используемых труб.
Основание дымохода	Конденсатосборник является основанием будущего дымохода. Если этот элемент не предусмотреть, то вся конструкция может завалиться в скором времени.
Ревизионный тройник	Обязательно покупается ревизия, чтобы мы могли беспрепятственно чистить трубы изнутри в дальнейшем и производить инспекционный сервис. Также в комплект сразу добирается керамический затвор для отверстия в тройнике.
Тройник	Котел будет подключаться к дымоходу через вот такой тройник. Его высота составляет 660 мм, он имеет вклеенный патрубок, отводящийся под углом 90 градусов. Есть модели и с вдвое меньшим углом наклона.Внимание! Металлическая труба от дымохода должна быть меньше в диаметре, чем патрубок тройника.
Керамическая труба	Основная часть дымохода будет составляться из таких труб.
Клей для керамических труб	Герметизируются стыки при помощи специального жаростойкого клея. Его также можно приобрести в магазине, где вы покупаете основные части системы.
Теплоизоляция	Для удобства монтажа покупаем цилиндры из базальтовой ваты. Этот материал является несгораемым.

Также сюда можно причислить вентиляционную решетку, через которую дымоход будет забирать воздух, и дверцу для доступа к ревизии. Оба изделия берем металлические.

Шаг 1 – установка первого блока. К основанию на цементный раствор приклеиваем первый блок. Его положение нужно точно выверить по уровню во всех плоскостях. Также сориентируйте его стороны.

Установка первого блока

Шаг 2 – бетонирование. Затем внутрь пустотелого блока наливается бетон — так мы создаем фундамент для будущей конструкции.

Бетонирование

Шаг 3 – формирование отверстия в блоке. В следующем блоке нужно вырезать прямоугольное отверстие высотой 15 см и шириной 21 см.

Формирование отверстия в блоке

Шаг 4 – укладка второго блока. Как только бетон в фундаменте застынет, кладем на раствор второй блок. При этом толщина наносимого раствора четко выверяется по трафарету, который идет в комплекте. По нему же кладется он и в основание, под конденсатосборник. Также проверяем положение элемента уровнем.

Укладка второго блока

Шаг 5 – установка конденсатосборника. Сажаем на раствор конденсатосборник, сориентировав его по отверстию в блоке.

Установка конденсатосборника

Шаг 6 – утепление и защитная решетка. Устанавливаем утеплитель точно по высоте бетонного блока, сделав в нем прорезь под отверстие в блоке. Также монтируем вентиляционную решетку – это можно сделать и после отделки блоков декоративными материалами.

Утепление и защитная решетка

Шаг 7 – установка ревизионного тройника. В следующем блоке полностью убираем переднюю стенку. Устанавливаем в него ревизионный тройник, тщательно промазав его монтажную кромку герметиком. Также ставим утеплитель.

Установка ревизионного тройника

Совет! Выдавленный герметик внутри трубы нужно сразу смыть губкой.

Шаг 8 – установка ревизионного люка. Продолжаем кладку блоков, а потом устанавливаем на металлические анкера ревизионный люк, предварительно установив керамический затвор.

Установка ревизионного люка

Шаг 9 — установка соединительного тройника. Идем в том же порядке. Через следующий блок будет выводиться патрубок под котел. Он будет смотреть в сторону от ревизионного люка. Область вокруг патрубка закрывается слоем утеплителя.

Установка соединительного тройника

Дальнейшая сборка будет идти по одной схеме – сначала ставится блок, потом в него утеплитель и труба. При прохождении перекрытий и крыши, вокруг блоков вставляется небольшой слой утеплителя.

Шаг 10 – окончание дымохода. Завершает наш дымоход установка стальной муфты, сооружение опалубки и заливка в нее бетонного раствора. На трубу надевается дефлектор и дымоход готов к работе.

Окончание дымохода

Если вы задумались о приобретении дровяного котла для отопления, нужно основательно подойти к этому вопросу. В специальной статье разберем все нюансы и определимся, как выбрать и как правильно провести монтаж.

Видео — Подключение дымохода к асбестовой трубе для газового котла

Видео — Установка дымоходов к газовому котлу

Используемые источники:

• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/dymoxod-dlya-gazovogo-kotla.html
• https://vseotrube.ru/ventilyatsiya-i-dymohod/dlya-gazovogo-kotla
• https://otivent.com/dymohod-dlja-gazovogo-kotla
• https://remont-book.com/dymoxod-dlya-gazovogo-kotla-raznovidnosti-varianty-sborki-montazh/
