Основные причины возникновения гидроудара в системе отопления недвижимости

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

• Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
• Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

• Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
• Поломка или отключение циркуляционного насоса, насосной станции.
• Воздушные пробки в системе водопровода.
• Перепады сечения водопроводных труб.

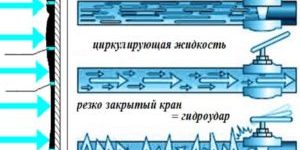

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.

Про температуру горячей воды в квартиречитайте здесь

Как избежать гидроудар в водопроводе

Есть несколько способов предотвратить гидроудар в квартире и частном доме.

• увеличить диаметр водопроводной трубы, для уменьшения скорости потока воды
• плавное перекрытие водного потока.трубы

Плавное перекрытие системы водоснабжения

Также важную роль играет эластичность труб, как они могут деформироваться под давлением. Но стоит отметить, что эти мероприятия, лишь растягивают процесс, снижая его мощность, и соответственно воздействие на систему водоснабжения..

Все запуски и выключения трубопровода должны производиться плавно. Для того чтобы обеспечить равномерное изменение давления в трубах.

Вентиль и краны старого образца, гораздо безопаснее в плане гидроударов. Для того чтобы перекрыть воду, нужно будет сделать несколько оборотов . Соответственно давление будет падать медленнее. Резко перекрыть даже при самом огромном желании не выйдет,

В последние время в квартирах часто используют шаровые краны. Для перекрытия поступления воды достаточно один раз повернуть кран . Не все знают что перекрытие надо делать плавно.

Гидравлический удар при этом, все равно произойдет. Но он разобьётся на несколько ударов, незначительных по силе. Следовательно не так опасных.

Защита от гидроудара в системе водоснабжения

Правильная защита от гидравлических ударов, должна быть направлена на снижение их интенсивности. И грамотно нейтрализовать воздействия повышенного давления.

Система водоснабжения квартиры и частного дома, должна быть защищена от неправильной эксплуатации и несвоевременного обслуживания. Существует ряд технических решений, которые позволяют свести к минимуму последствия перепадов давления жидкости в водопроводе , предотвратить их появление.

Использование компенсаторов

Компенсаторы — это емкости в форме цилиндра, внутри которых располагается пружина. Одна сторона пружины упирается упирается в верхнюю часть цилиндра, а другая – в пластиковый подвижный диск.

Когда давление в системе повышается, вода сжимает пружину и давит на диск., Если давление понижается сила, пружина, за счет упругости восполняет потерю давления.

Также для защиты от гидроудара используются мембранные компенсаторы и гидроаккумуляторы.

• Для чего нужен и как выбрать гидроаккумулятор для систем водоснабжения

Ёмкость, компенсатора разделяет эластичная мембрана. Одна часть наполнена воздухом, другая , пустая. Воздух закачан под нужным давлением. В основном давление составляет 3 Бар.

При необходимости давление можно изменить до нужного, подключив насос. Обычно на 20-30% выше рабочего в системе водоснабжения.

В том случае, когда в трубах возникает избыточное давления, то оно будет сбрасываться внутрь емкости за счет растяжения эластичной мембраны и снижения объема воздуха внутри бака.

Амортизирующие приспособления

В качестве амортизатора можно использовать вставки из армированного пластика или термостойкого каучука.

Эти вставки способны как растягиваться, так и сжиматься при резких перепадах давления, что позволит уменьшить воздействия на трубы водопровода.

При возникновении гидравлического удара произойдет растяжение этого отрезка и сила удара частично погаситься. Рекомендуемая длина от 20 до 40 сантиметров. Вставляется перед источником гидроудара .

Защитный термостат

Для защиты от гидроудара, также применяют термостат. У этого устройства имеется пружинный механизм, находящийся между клапаном и термоголовкой.

При повышении давления пружина срабатывает и не дает клапану полностью закрываться. Как только давление снижается, клапан начинает плавно закрываться.

Важно! Термостат всегда устанавливают только по направлению указанному, стрелкой на корпусе.

Возможность шунтирования

Если вы хорошо разбираетесь как устроен термостат, то можете установить шунт с просветом 0,2- 0,4 мм или сделать отверстие такого же диаметра.

Основная задача этого элемента – если возникнут перегрузки, плавно снижать давление Устанавливается по направлению водного потока.

Защитный клапан

Данные устройства работают очень просто. Если давление в местах установки защитных клапанов выше допустимых параметров. Клапан открывается и происходит быстрый сброс давления. При падение давления до нормального значения, клапан медленно закрывается.

Также защищает насос или насосную станцию в случаях непредвиденной остановки, например отключения электричества. Устанавливают его после обратного клапана, на отводе от трубопровода, рядом с насосом.

Гидравлический удар в системе водоснабжения – частое явление. И если не проводить регулярные профилактические осмотры системы и не принимать нужные действия. Гидроудар может нанести серьезный ущерб.

Во время использования трубопроводных систем, будь то система отопления или система водоснабжения, одной из главных причин выхода их из строя являются большие и резкие колебания давления, иначе называемые гидроударами. В результате подобных перепадов система может полностью выйти из строя, если для предотвращения гидроударов не предпринять определённые шаги. В данной статье будут рассмотрены меры, которые могут быть предприняты для предотвращения аварийных ситуаций.

Содержание

Гидроудар: определение и причины возникновения

Гидроударом называют большой и резкий перепад давления в замкнутой системе (трубопроводе). Причиной его возникновения становится внезапно возникшая преграда на пути тока жидкости.

К примеру такими препятствиями могут стать возникновение воздушных пробок, перекрытие кранов в системе, резкое выключение насосного оборудования.

В результате столкновения жидкости с препятствием возникает резкое повышение давления, которое (по физическим законам) стремится вернуться в исходное состояние, а для этого жидкость ищет наиболее уязвимое место в области возникновения гидроудара, чтобы его компенсировать. В результате на внутренней части водопровода возникают дефекты, которые впоследствии могут привести к аварии. Негативное влияние так же оказывается и на расположенное в системе оборудование. Аварийной ситуации может предшествовать появления посторонних звуков в системе («стук» и «щелчки»). То, насколько серьёзны последствия гидроудара можно узнать, обратясь к статистике:

6 из 10 случаев аварий трубопроводных систем связаны с перепадами давления.

Наибольшей уязвимостью к гироударам обладают системы со следующими характеристиками:

• Старые металлические трубы, подверженные воздействию коррозии
• Трубопроводные системы большой протяжённости, к примеру, трубы «тёплого пола«
• Соединение труб существенно разных диаметров, без использования специальных переходников. Для решения проблемы в данной ситуации, необходимо использовать в системе особый клапан — термостат
• Гидроудары возникают в домах, где изначально были неграмотно оборудованы коммуникации. Внешне такую ситуацию можно выявить по щелчкам и стукам в трубопроводе

Для минимизации риска возникновения дефектов или разрыва трубопровода необходимо использовать специальные водные или газопроводные трубы без швов (ГОСТ 3262-75). Так же оптимальным вариантом станут трубы из металлопласта (ГОСТ 18599) Факторами риска является следующее:

• Неравномерность работы системы, либо выход из строя насосного оборудования
• В схеме присутствует воздух
• Неравномерность подачи электроэнергии
• Резкое закрытие запорной арматуры. Например перекрытие шаровых кранов, конструкция которых не обеспечивает плавное перекрытие тока жидкости. В данном плане винтовые краны будут более оптимальным вариантом.

Как предотвратить гидроудар

Для того, чтобы избежать или уменьшить скачки давления в системе, существует ряд определённых мер, помогающих защитить трубопроводную сеть в целом, либо на определённом участке.

Плавное закрытие запорной арматуры

Одной из основных причин возникновения гидроударов является резкое перекрытие запорной арматуры.

Такое происходит в результате того, что период перекрытия крана очень краток по времени. В результате неизбежно возникновение резкого перепада давления в этом месте. Для того, чтобы избежать проблемы на данном этапе, нужно увеличить продолжительность перекрытия потока жидкости. Благодаря такому действию увеличение давления в данном месте будет происходить плавно без резкого скачка.

Именно поэтому на этапе монтажа водопроводной системе рекомендуется устанавливать запорную арматуру (краны, вентили) с более продолжительным временем своего перекрытия.

Использование автоматических средств в системе

Автоматические устройства встроенные в сеть призваны плавно «гасить» возрастающее давление. Из подобных средств можно отметить насосное оборудование, способное изменять число оборотов в автоматическом режиме, либо конструкции, оснащённые преобразователями частоты.

Варианты совершенствования всей системы в целом

Усовершенствование всей системы подразумевает монтаж устройств по полному устранению переизбытков давления.

Гаситель гидроудара и гидроаккумуляторы

Работа данных элементов включает в себя следующие действия: сбор воды с последующим удалением её излишков из системы и предотвращение гидроудара.

Гидроаккумулятор монтируется в наиболее вероятном месте перепадов давления по ходу движение воды в системе. Внешне данные устройства представляют колбы из стали, имеющие объём до 30 литров. Внутри конструкция поделена на две части при помощи мембраны из резины или каучука. Во время колебаний давления гидроудары «направляются» в бак, где за счёт гибкой мембраны происходит их компенсация. Так же для амортизации гидроударов применяют трубы изготовленные из эластичного пластика, либо армированного каучука. Причём достаточно применение участка такой амортизирующей трубы длиной всего около 0,2-0,3 метра. В случае, когда система более протяжённа, можно добавить ещё 0,1 м амортизатора.

Диафрагменный клапан

Монтаж этого элемента производиться вблизи насоса на отводе трубы. При увеличении давления с его помощью удаляется переизбыток жидкости. Клапан может приводиться в движение одним из двух способов:

1. При помощи контроллёра
2. При помощи пилотного устройства. В момент возникновения повышенного давления элемент целиком открывается. А в период нормализации постепенно закрывается.

Шунт для клапана терморегуляции

Конструкция устройства представлена трубкой диаметром 0,2 — 0,5 мм. Шунт монтируется по ходу движения жидкости в трубопроводе. Чаще всего шунт устанавливается в абсолютно новом трубопроводе, так ка различные отложения на внутренней поверхности давно используемых труб могут свести его работу на нет. При его установке в старый трубопровод обязательно применение фильтров для воды.

Термостат с супер защитой

Данный механизм отключает систему при достижении давлением максимально допустимой отметки. В конструкции элемента представлен пружинный механизм, который не позволит закрыться клапану при вероятности гидроудара.

Профилактика возникновения гидроудара

Помимо всех вышеперечисленных устройств и способов обязательно проведение профилактических работ с трубопроводом. Это сведёт вероятность возникновения аварии практически к нулю и в целом повысит производительность и эффективность системы.

Профилактика трубопровода заключается в следующих мерах:

• Осмотр предохранительного клапана, отводчика воздуха и манометра
• Измерение давления за мембраной в расширительном резервуаре и его исправление
• Проверка трубопровода и запорной арматуры на целостность и протекания
• Проверка и прочистка системы фильтрации

Проведение данных работ позволит понизить вероятность возникновения гидроудара и в целом увеличит продолжительность эксплуатации трубопровода. Гидроудар — весьма неприятное явление, устранение последствий которого может занять продолжительное время и немалые средства. Поэтому лучше всего провести комплексные мероприятия по установке защитных элементов в систему и её регулярный осмотр.

Содержание:

О таком явлении, как гидроудар в системе водоснабжения, стали говорить еще в 19 веке, когда промышленность развивалась достаточно быстро, и стало повсеместно использоваться оборудование для перекачки жидкостей. И это явления стали сразу же изучать, потому что оно было негативным. Современная статистика утверждает, что 60% поломок трубопроводов с жидкостями – это и есть гидроудар в них.

</p>

Что такое гидроудар? Это резкий скачок давления внутри трубопровода. А причина банальна – изменение скорости движения жидкости. Поэтому еще на стадии разработки водопровода, необходимо учитывать данное явление, которое будет определять надежность системы водоснабжения. Это явление сопровождается различными шумами внутри труб, щелчками, постукиваниями. Казалось бы, вроде бы ничего опасного, поэтому многие звукам не придают особого значения, но на деле все иначе. Гидроудар в водопроводной системе приводит к растрескиванию труб, к выходу из строя оборудования и запорной арматуры.

Причины возникновения гидроудара и его особенности

Итак, основная причина гидроудара – это изменение скорости потока жидкости в трубе. При этом перепад должен быть скачкообразный, то есть, резким. К примеру, отключился насос подачи воды, или, наоборот, он резко включился. Особенно это будет чувствоваться в местах, где поток воды встречается с какой-либо преградой: воздушным пузырем или запорной арматурой. Через задвижки и вентиля жидкость проходит без проблем, здесь ее скорость практически не изменяется, но увеличивается перед ними ее объем.

А увеличение массы – это увеличение давления на данном участке, которое при разных обстоятельствах может превышать 10 атм. Такой избыточный объем должен куда-то выйти, а так как водопроводная система отчасти закрытая, то появляется большая вероятность, что труба на этом участке, особенно в стыке с запорной арматурой, разорвется.

</p>

Причины появления гидроудара

Итак, об основной причине уже упоминалось – включение или выключение насоса. Теперь остальные причины.

• Воздушные пробки, которые образуются внутри трубной разводки водопровода. Поэтому от них надо избавляться еще до начала работы. Правда, необходимо отметить, что такая причина не является основной, когда дело касается водоснабжения. Чаще воздух становится причиной гидроударов в системах отопления.
• Если резко закрыть вентиль или задвижку на магистральном контуре подачи воды. Кстати, в настоящее время специалисты отмечают, что данная причина становится основной, потому что в водопроводные схемы стали устанавливать быстро закрывающиеся элементы, такие как шаровые краны. И если внутри трубы окажется воздушная пробка, то давление при закрытии крана может резко подняться от 1 до 10. Конечно, надо отдать должное производителям труб, они могут выдержать и не такие нагрузки. Но многократное давление может вывести из строя даже их.
• Конечно, перебои с подачей электроэнергии становится, во-первых, причинами резкого отключения насосного оборудования. А уже, во-вторых, резкой остановкой скорости потока жидкости. Соответственно все то же самое произойдет и с включением.

</p>

Последствия гидроударов

Безопасность системы водоснабжения основана на правильном подходе к ее проектированию. Поэтому очень важно, создавая водопровод, учитывать все нюансы, касающиеся причин возникновения гидравлических ударов. И самое основное – это постараться создать такую трубную разводку, в которой вода при движении не встречала преград, а точнее, их должно быть как можно меньше.

Но даже установленный вентиль на пути движения воды не всегда будет той преградой, которая создаст большое давление. Ведь все будет зависеть от объема жидкости, которая начнет собираться перед ним. К примеру, короткий трубопровод или труба с малым диаметром. На таких участках гидравлические удары большая редкость.

Что касается последствий, то неприятных моментов, созданных гидроударом достаточно много.

• Разрушаются трубные разводки.
• Выходит из строя запорная арматура и насос.
• Затапливаются помещения.
• Портится мебель и другие предметы интерьера.
• Требуется ремонт водопровода с полной или частичной заменой труб.
• На какое-то время прекращается подача воды в дом.

</p>

Как защититься от гидравлического удара

Есть несколько способов, которые помогут избавиться от такого явления, как гидроудар в системе водоснабжения. Некоторые специалисты считают, что комплексный подход использования нескольких методов поможет избежать больших неприятностей.

• Плавное закрытие запорной арматуры. Такая остановка жидкости связана с плавным увеличением давления. При этом не образуется обратная волна, которая противотоком увеличивает плотность воды.
• Чем больше диаметр труб, тем меньше риск образования гидравлического удара. Потому что скорость движения в большом сечение всегда меньше, чем в малом.
• Можно использовать эластичные вставки перед запорной арматурой, которые при увеличении давления будут расширяться, частично гася его.
• Установка компенсаторов. К примеру, эту роль может выполнять гидроаккумулятор, его емкость (объем) достаточна для того, чтобы принять излишки воды, выброшенные из трубопровода высоким давлением. Можно в водопровод установить так называемое реле давления. Оно от гидравлического удара не спасает, но отключает насос, если давление в сети начинает превышать определенный уровень. Обратите внимание, что реле сразу насосную установку не отключает.
• Один из самых эффективных способов избавиться от гидроудара – это установка специального клапана. Внутри него установлена диафрагма жесткого типа, которая при увеличении давления в водопроводной сети начинает расширяться, то есть, увеличивает объем пространства для расширяющейся жидкости. Этот защитный элемент обычно устанавливают рядом с насосом после обратного клапана.


• Сегодня производители предлагают и совершенно уникальные установки против гидроударов. К примеру, система «Ermangizer». В ее основе лежит системный преобразователь, который насос запускает плавно. При этом система полностью контролирует работу насоса. С ее помощью можно гарантировать стабильный равномерный поток воды из крана или смесителя.

Есть еще один момент, который касается чисто юридической стороны вопроса. Все инженерные коммуникации многоквартирного дома относятся к управляющим компаниям, которые их обслуживают и за них отвечают. Так вот эксплуатируя эти сети, необходимо проводить оценку системы водоснабжения и остальных в том числе. Все дело в том, что в таких домах слишком много потребителей, к каждому из которых должна быть подана вода под определенным давлением. И это обозначено в законодательных документах.

</p>

То есть, получается так, что на последнем этаже, скажем двадцатиэтажного дома, вода из крана должна течь так же, как и в квартире первого этажа. Поэтому внутри водопровода создается насосами избыточное давление, чтобы уравновесить его показатели по высоте стояка. Теперь представьте, что случится, если одномоментно отключится большое количество потребителей, что обычно и происходит в ночное время. В стояке быстро повысится давление, которое и приводит к гидравлическим ударам. Поэтому именно управляющие компании отвечают за установку компенсаторов или других приборов, сдерживающих гидроудар.

Отсюда вывод, если компания не выполнила проверку водоснабжения дома, если системы защиты работают плохо или не работают вовсе, то за все несет ответственность руководитель этой компании. К нему все жалобы и претензии. И если управление только отписывается, то смело можно идти в суд, который примет сторону потребителей, то есть, жильцов дома.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

В современном доме присутствуют жизненно необходимые коммуникации: электроснабжение, водопровод и система отопления. О последней и пойдет речь в этой статье. Рассмотрим. что такое гидроудар в системе отопления, причины его возникновения, способы предотвращения и снижения последствий после возникновения этого явления.

Что такое гидроудар?

При переходе теплоносителя из трубопровода одного диаметра в другой, при резком закрытии крана или столкновении жидкости с воздушной пробкой происходит процесс возникновения избыточного давления – это и есть гидроудар в системе отопления. Это явление длится доли секунды, но его сила может быть непредсказуема – в трубопроводе и так находится под постоянным давлением, а при гидроударе оно может подскочить во множество раз, и, если не выведет из строя магистраль, то будет постоянно снижать рабочий ресурс органов и приборов отопительной системы. В системах водоснабжения и отопления причины возникновения этого явления могут быть самыми разными и уровень последствий тоже непредсказуем.

Если попытаться дать однозначное определение гидроудару, то формулировка может звучать следующим образом – движущаяся в трубопроводе жидкость имеет кинетическую энергию и после столкновения с препятствием направляет свою энергию в обратную стороны, создавая высокое давление. Это давление действует на трубопровод и встречая какое-либо препятствие воздействует и на него. Это и есть гидроудар. Препятствием может быть переход из трубопровода одного диаметра в другой, клапана и шаркраны.

Гидроудары постоянно происходят в водопроводных системах, когда мы открываем и закрываем кран подачи воды. В системах отопления происходит тоже самое, но не так часто. Стоит отметить, что жидкость способна сохранять свое давление и накапливать энергию. Из-за этого в частных домах и квартирах случаются аварии. Особенно там, где в системах используют резиновые шланги в металлической обмотке. Наверное, многие из нас замечали, что такие шланги служат какое-то время, а потом рвутся. Это происходит из-за давления, которое копилось в системе и не уходило в общий водопровод из-за обратного клапана. Со временем давление превышало прочность шланга, и он давал течь.

Что такое гидроудар в системе отопления

Гидроудар в системе отопления многоквартирного дома случается не часто. Для жителей квартир проблема гидроудара стоит не так остро, как для владельцев частных домов, потому что ремонтом и обслуживанием этих объектов занимаются компетентные службы. Но все-таки стоит обратить внимание на гибкие шланги при установке водонагревателя, ведь ответственность и материальные затраты возлагаются на плечи жильцов городских квартир.

Гидроудары в системе отопления частного дома случаются гораздо чаще, поэтому жителям частного сектора стоит уделить особое внимание при проектировании и установке системы отопления в своем доме. А также использовать средства защиты от этого явления, которые будут описаны далее. Надеюсь доступно объяснил: что такое гидроудар в системе отопления.

Последствия гидроудара

Гидроудар воздействует на соединения труб, вентиля, клапана и прочие элементы системы. Очень часто возникает ситуация – отопление работает, греет дом, но жилец постоянно слышит щелчки или удары – это перепады давления в системе, которые разрушают элементы и рабочие органы. Иногда давление, которое резко повышается может превысить предел прочности трубопровода или их соединения. В этом случае возникает авария. Такое часто случается в система, совсем недавно запущенных в эксплуатацию.

Читайте также:  Схема установки циркуляционного насоса для одно- и двухтрубной системы отопления

Авария может возникнуть при постепенном износе тепломагистрали и ее органов или же неожиданно от воздействия очень сильного скачка давления. В том и другом случае последствия гидравлического удара вызывают материальные расходы на устранение наводнения в доме и ремонт системы отопления. Чтобы не стать свидетелем такого происшествия нужно знать причины возникновения этого явления и принять меры по их устранению. Как правило, последствия после гидроудара могут быть разной тяжести начиная от поломки насоса заканчивая затоплением дома и затратами на ремонт после наводнения.

Гидроудар может повлечь за собой следующие неприятности:

• расходы на покупку новой мебели, которая пришла в негодность после затопления;
• затраты на ремонт пола или компенсация расходов на восстановление должного вида квартиры после потопа соседям нижнего этажа – если наводнение произошло в городской квартире;
• оплата услуг специалистов, восстанавливающих работоспособность отопительной системы после аварии;
• при прорыве трубопровода человек может получить ожоги в попытках устранить аварию;
• возможные траты на ремонт отопительной системы после восстановления ее работоспособности после аварии, ведь уплотнители и другие элементы были подвержены негативному воздействию давления и скорее всего частично утратили свой рабочий ресурс.

Гидроудар в системе отопления: причины возникновения

Магистраль отопления частного дома включает в себя множество элементов: трубопроводы разного диаметра, вентиля и прочие элементы, которые влияют на перепады давления теплоносителя. А также неправильный монтаж или комплектация приборов и устройств системы отопления может спровоцировать появления скачков давления.

Ни какое действие не происходит само по себе, а в случае с гидроударом не остается без последствий. Если произошел скачек давления, значит на это были причины. Самые распространенные из них:

• насос дал сбой в работе;
• в системе отопления присутствует воздушные пробки;
• запорная арматура (вентиль) слишком резко сработала и спровоцировала гидроудар в системе отопления;
• соединение разных по диаметру трубопроводов;
• засорение фильтров.

Насос может выйти из строя, не только из-за своего низкого качества, но и по многим другим причинам, например, при падении уровня воды в скважине или если он изначально был подобран неправильно. Существуют способы предотвратить гидравлический удар в системе отопления при отключении насоса, например, источник бесперебойного питания.

Воздушные пробки в системе отопления могут возникнуть не только в жилом частном доме, но и в многоквартирном. В первом случае это происходит, когда не полностью стравили воздух при запуске отопления. А в городской квартире можно слышать грохот от гидроударов при запуске горячей воды при наступлении отопительного сезона. Наверняка вы слышали звуки при запуске отопления – это и есть то самое явление. Для предотвращения прорыва труб в городских квартирах на ТЭЦ вашего города делают первый запуск теплоносителя под небольшим давлением и не очень высокой температурой. А с наступлением холодов повышают эти параметры.

Шаровый вентиль имеет такую конструкцию, что неизменно провоцирует возникновение скачка давления теплоносителя. Ведь закрытие происходит не плавно, как при использовании винтовых кранов, а резко. В результате вода сталкивается препятствием на своем пути из-за чего и происходит гидроудар.

Читайте также:  Как правильно сделать выбор расширительного бака системы отопления, расчеты и особенности установки

Стыки разных по диаметру трубопроводов сами по себе являются препятствием на пути теплоносителя и слабым звеном во всей системе отопления. Эти места подвергаются воздействию потока теплоносителя и испытывают большие нагрузки. Именно в них чаше всего возникает течь.

Засорение фильтра препятствует нормальному функционированию насоса, что приводит к перепаду давления.

Что должно присутствовать в системе отопления частного дома, чтобы избежать гидроудар

Система отопления должна быть защищена от гидравлического удара, поэтому еще на этапе проектирования предусматривают наличие необходимых элементов. Все они применяются в комплексе. Стоит отметить, что ниже будет приведен список приспособлений, которые выбираются исходя из особенностей отопительной системы: тип насоса, квартира или частный дом, диаметры и протяженность трубопроводов. Полностью подобрать весь комплект устройств и приспособлений может только профессионал, изучивший особенности вашего дома.

• специальная запорная арматура с плавным закрытием – при закупке элементов отопительной системы стоит отдать предпочтение кранам с плавным закрытием. Это убережет систему от резкого скачка давления и теплоноситель будет более мягко воздействовать на трубопровод и арматуру при перекрытии кранов, что убережет от сильного гидравлического удара;
• автоматическая система регулирующая поток теплоносителя – насос с такой модернизации плавно пускает жидкость, тем самым боле бережно воздействует на систему отопления в целом. Работая в автоматическом режиме, такое приспособление самостоятельно регулирует подачу жидкости без участия человека;
• гидроаккумулятор (расширительный бачек) – это устройство должно обязательно присутствовать в системе отопления частного дома. Ведь оно компенсирует перепады давления, снижая нагрузку. Принцип его действия следующий: при гидроударе внутри бачка резиновая мембрана выдавливается водяным столбом. Этим компенсируется давление внутри отопительной системы;
• термостат с пружинным механизмом – принцип его действия идентичен гидроаккумулятору с той лишь разницей, что в роли компенсатора давления выступает не резиновая мембрана, а пружинный механизм;
• мембранный гаситель гидроударов – этот прибор устанавливается на горячую и холодную воды, для того чтобы гасить перепады давления при открытии и закрытии кранов. Принцип действия идентичен двум предыдущим приспособлениям.

Используя эти приспособления можно исключить возникновения гидроударов отопления частного дома, если применить их во время монтажа новой системы. Также существуют способы предотвратить возникновение этого явления в уже функционирующей системе.

<center></center>

Как нейтрализовать гидроудар в функционирующей системе отопления

Если отопительная система вашего дома включает в себя терморегулятор, то нужно участок трубопровода, который находится перед ним заменить на пластиковую или каучуковую трубку. Эта врезка будет растягиваться при воздействии на нее давления тем самым снижать нагрузку. Длина этого элемента должна быть от 20 см для небольших магистралей и доходить до полуметра при отопительных системах большого объема.

Если в вашей системе отсутствует гидроаккамулятор, то необходимо установить его. Ведь это устройство стоит на первом месте в рейтингу приборов защиты от гидроудара.

Как избежать затопления дома от гидроудара?

• использовать только качественную запорную арматуру с плавным ходом;
• прибегать к услугам действительно профессиональных специалистов при проектировании, монтаже и запуске в эксплуатацию системы отопления;
• применять компенсирующие давление приспособления;
• не использовать гибкие шланги.

Природа гидравлического удара в трубопроводах. Из-за чего бывает гидравлический удар в трубопроводах? Явление появляется из-за перепада давления транспортируемой жидкости в трубах. Резкое изменение давления происходит, потому что стремительно меняется скорость течения водяного потока. Гидроудар способствует к исчезновению воды в кране, также способен затопить квартиру.

Особенности явления гидроудара.

Гидроударом называют образование резкого скачка давления внутри труб, наполненных водой. Удар проявляет себя, когда жидкость сталкивается с препятствием на пути течения. Явление может спровоцировать резкое закрытие арматуры для затвора, либо остановка работы насоса, либо образовавшаяся пробка из воздуха.

Встретившись с препятствием, жидкость все также течет с большой скоростью. Далее на первые слои воды налетают следующие потоки, уплотняя его.

Нарастающие слои увеличивают давление внутри трубы, вода пытается удалить часть составляющей, чтобы осуществить разрядку.

Внимание! Бывает, что видно не сразу произошедший удар в трубах водопровода или отопления. Часто снаружи система работает, как и прежде.

Поздние последствия ударов:

1.разрывы труб из металла, сделанных с помощью сварки.

2.разрыв изделия по резьбе.

3.разрывы трубы из пластика.

4.неисправность подмоток либо уплотнительных прокладок.

5.попадание арматуры для затвора в водопроводную систему.

6.появление сбоя в работе манометров.

7.неполадки в работе счетчиков для воды.

Если причиной удара становится задвижка либо шаровый механизм, то последствия можно сразу не увидеть, а некоторым показаться безвредными.

Внимание! Если обнаружились первые признаки дефекта трубы либо арматуры, надо немедленно устранять проблему. Гидроудары вызывают образование трещин, расколов в трубопроводах, повреждают оборудование.

Указателями на неполадки могут стать стуки и небольшие щелчки, «рычащие» шумы в трубах, по которым осуществляется подача воды.

Щелчки можно услышать на участках перехода труб одного размера к патрубкам с меньшим диаметром. Транспортируемая жидкость в месте соединения сталкивается с небольшим препятствием.

Внимание! Постоянные удары внутри системы сокращают срок годности труб.

Данное явление может вызвать такие последствия как:

1.поломка оборудования. При нарушении герметичности трубопроводов страдают приборы для отопления.

2.порча имущества. Удары могут стать причиной потопа в квартире.

3.возможность появления ожогов, если гидроудары прорвут теплоснабжение, и из труб хлынет кипяток.

Справка! Шестьдесят процентов чрезвычайных ситуаций на трубопроводах возникает из-за гидроударов, страдают в первую очередь износившиеся трубы, покрытые снаружи слоем коррозии.

Постоянные гидроудары могут спровоцировать самую опасную аварию – прорыв трубы

Гидроудары наиболее опасны и доставляют большие неприятности в системах теплых полов. По контурам полов двигается горячая жидкость. На объем последствий влияет место, на котором образовалось препятствие. При наличии преграды в начале системы давление увеличится незначительно, если преграда образуется в конце трубопровода, то давление повысится сильнее.

Как правило, гидравлический эффект возникает, если при монтаже системы отопления использованы разнокалиберные изделия. Если посредством переходников контуры не уравнены в диаметре, значит, давление однозначно увеличится.

В качестве противоударной защиты в трубопровод монтируют клапан в виде термостата.

Из-за чего возникает гидроударное явление.

Если трубопровод полностью либо частично утрачивает проходимость, то внутри возрастает давление.

Неправильная прокладка водопроводов приводит к возникновению внутри нее щелчков и стуков, которые свидетельствуют о гидроударах. Возникают звуки при внезапном прекращении течения жидкости в системе, а затем ее возобновлении.

При нахождении жидкости внутри трубы на препятствие, ее скорость снижается, при этом объем постоянно увеличивается. Не имея выхода для разгрузки, поток создает волну в обратном направлении, которая сталкивается с общим потоком, увеличивает давление порою до максимального показателя 20 атмосфер.

Герметичность трубы не дает выйти жидкости наружу, образующаяся сила удара несет большую опасность в виде разрыва трубопровода.

Для систем отопления и водоснабжения следует применять специальные трубы без швов согласно Гост 3262 – 75, или напорные изделия из металлопластика, выполненные по Гост 18599.

Причинами для возникновения гидроударов считают:

1.неполадки функционирования насоса, обеспечивающего циркуляцию.

2.скопление воздуха внутри системы.

3.перебои в электроснабжении.

4.резкое перекрытие арматуры для затвора.

Внезапное увеличение давления в трубе возникает, если во время включения насоса работа крыльчатки начинается с огромных оборотов.

В автономной системе отопления все чаще устанавливают шаровые краны, которые не имеют плавного хода. Быстрое движение крана имеет отрицательное свойство, потому что становится причиной гидроударов.

Использование винтовых кранов считается более безопасным, потому что устройство обеспечивает плавное раскручивание буксы.

Гидроудар возникает, если запускают систему с невыпущенным воздухом. Вода, попадая в трубу, наталкивается на воздушную пробку, которая придает потоку обратную амортизацию.

Устранение проблемы.

Устранить причины возникновения гидроударов может установка защиты систем трубопроводов.

Для этого применяют различные методы.

1.Поэтапное перекрытие трубопроводной системы.

Плавный запуск или отключение системы гарантирует отсутствие гидроудара, это требование указано в Гост.

Так как стенки труб упругие, то ударная энергия воздействует не сразу всей мощностью.  Трубы компенсируют часть удара за счет деформации конструкции, поэтому нарастание силы удара происходит постепенно.

Поэтому если суммарная сила удара будет одинаковая, то воздействие его будет постоянно снижаться. Плавное или поэтапное включение гарантирует постепенное нарастание давления, что повлечет незначительные повреждения труб.

Внимание! Лучше устанавливать запорную арматуру с большим промежутком времени для перекрытия или подачи воды.

2.Установка автоматических конструкций.

Автоматическое управление должно иметь настройку на плавное изменение давления в трубопроводе. Для этого устанавливают насосы, имеющие функцию автоматического изменения количества оборотов, или оборудование, работающее с помощью электронного управления, внутри которого стоят частотные преобразователи.

Внимание! Автоматические устройства позволяют осуществлять контроль за потоком жидкости и ее давлением в системе.

Автоматические насосы с регулировкой количества оборотов плавно увеличивают, либо понижают водяное давление. Автоматика направлена на выполнении двух задач: контроль за перепадами давления и его регулировка при необходимости.

Как модернизировать систему

Работы п модернизации предполагают проведению комплекса мероприятий по установке оборудования для нейтрализации высокого давления.

1.Использование амортизаторов либо компенсаторов.

Данные устройства направлены на выполнении основных функций: сбор лишней жидкости и устранение ее из системы, также гашение гидроударов.

Компенсатор в виде гидроаккумулятора монтируют в направлении транспортировки воды на участках, где чаще всего скачет давление. Устройство имеет форму стальной колбы в 30 литров, которая состоит из двух секций, разделенных с помощью резиновой либо каучуковой мембраны.

Когда давление увеличивается, удары «попадают» в резервуар. При поднятии водяного столба резиновая мембрана изгибается по направлению воздушного резервуара, так искусственно увеличивают объем трубы.

Амортизирующими устройствами выступают армированные термостойкие трубы с помощью каучука либо пластика. Чтобы получился желаемый эффект, используют контур в тридцать сантиметров. При большой протяженности трубопровода участок с амортизирующей трубой удлиняют до десяти сантиметров.

2.Монтаж клапана для защиты в виде диафрагмы.

Диафрагменный клапан располагают рядом с насосом на отводной трубе, чтобы обеспечить выпуск воды, если давление увеличится.

Справка! Работу клапана может регулировать котроллер, либо пилотное устройство быстрого реагирования.

При резком повышении давления из-за остановки работы оборудования срабатывает клапан. При нагнетании опасной ситуации клапан открывается, при нормализации давления он плавно закрывается.

3.Установка шунта на терморегулирующий клапан.

Шунт изготавливают в виде узкой трубочки, имеющей просвет до 0.4 миллиметра, ее ставят в направлении движения теплоносителя. Функцией элемента считается постепенное понижение давления при перегрузках.

Шунтирование системы используют во время монтажа автономных трубопроводов, где применяются новые трубы. Потому что на ржавых трубах шунт не будет выполнять свои задачи.

Важно! Если система использует шунт, то вход в отопительную трубу оснащают качественным водяным фильтром.

4.Применение защитного термостата.

Термостат контролирует уровень давления и прекращает ее работу, если он достигнет максимального значения. Конструкция имеет пружинный механизм, который расположен между клапаном и термоголовкой. Механизм в виде пружины начинает работу при повышении давления, не позволяет, чтобы клапан закрылся полностью. При установке надо отслеживать положение устройства так, как показано на корпусе прибора.

Профилактика от образования гидроударов.

Во время эксплуатации систем трубопроводов следует соблюдать требования и правила Гост. Также надо периодически проводить профилактику работы системы. Все элементы конструкции и процессы, происходящие в них взаимосвязаны. Если состояние труб неудовлетворительное, то возникновение гидроудара лишь завершит плачевное положение дела.

Постоянное увеличение давление, вибрация в трубах образуют трещины в металлических изделиях. С возникновением гидроудара неполадки проявляются первым делом на участках соединения, изгибов, швах трубопровода.

Что нужно делать для профилактики

1.Периодически проверяют безопасную работу защитного клапана, манометра, воздухоотводчика.

2.проверяют давление в конструкции, расположенной за мембраной камеры для искусственного расширения трубы. При необходимости корректируют работу.

3.проводят тестовые испытания на отсутствие утечек, выявляют уровень износа системы.

4.проверяют вентиля арматуры для запора на наличие течи.

5.очищают фильтры, которые задерживают ржавчину, песок и т.д.

Профилактические меры содержат несложные работы, которые стоит выполнять, чтобы при необходимости обойтись небольшими ремонтными работами.

Работу по профилактике проводят комплексно, именно такой метод исключит гидроудары и продлит срок эксплуатации трубопровода.

Используемые источники:

• https://vodosnabdom.ru/vodosnabzhenie/gidroudar-v-sisteme-vodosnabzheniya
• https://ribler.ru/vodosnab/gidroudar-v-truboprovode-prichiny-vozniknoveniya-v-sistemah-otopleniya-i-vodosnabzheniya-sposoby-resheniya/
• http://otepleivode.ru/vodosnabzhenie/gidroudar.html
• https://montagtrub.ru/gidroudar-v-sisteme-otopleniya-prichinyi-posledstviya/
• https://iseptick.ru/vodoprovod/priroda-gidravlicheskogo-udara-v-truboprovodax-metody-borby.html
