Основные приборы отопления. Виды, сравнение, отличия.

<index>

В зависимости от различных особенностей конструкции отопительные приборы, представленные на рынке, обладают разными характеристиками. Главным при их установке является правильный подбор нужной модели, оптимально подходящей для конкретного случая.

Разновидности

Чаще всего классификация отопительных приборов проводится по следующим признакам:

• используемому теплоносителю, которым может быть нагретая вода, газ или даже воздух;
• материалу изготовления;
• эксплуатационным характеристикам: размерам, мощности, способу монтажа и возможностью регулирования скорости нагрева.

Оптимальный вариант лучше подбирать, учитывая особенности системы отопления здания, условия эксплуатации, соблюдая все требования, предъявляемые к отопительным приборам.

Кроме производительности устройств стоит учитывать возможность их установки. Так, например, при отсутствии газоснабжения и невозможности организации водяного отопления единственным вариантом будут электрические приборы.

Водяная система

Чаще всего используются и оттого имеют самый широкий ассортимент отопительные приборы водяных систем отопления. Это объясняется их неплохим КПД и оптимальным уровнем затрат на приобретение, монтаж и обслуживание.

Конструктивно устройства не слишком отличаются друг от друга. Внутри каждого имеются каналы для протекания горячей воды, тепло от которой передается поверхности прибора, а затем, при помощи конвекции, воздуху комнаты. По этой причине они называются конвекционными.

В водяных системах отопления могут пользоваться следующими типами радиаторов:

• чугунными;
• стальными;
• алюминиевыми;
• биметаллическими.

Все эти отопительные приборы имеют свои особенности, благодаря которым выбираются для каждого конкретного случая в зависимости от площади комнаты, нюансов монтажа, качества и вида теплоносителя (которым иногда бывает антифриз).

Мощность каждого прибора регулируется количеством секций, которое может быть выбрано практически любым. Хотя при расчетной длине одной батареи больше 1,5–2 м рекомендуется установка рядом двух меньших по размеру устройств.

Чугунные батареи

Чугун был одним из самых популярных материалов в отечественных системах отопления. Его выбор, как правило, был обусловлен сравнительно невысокой стоимостью. Позже такие приборы стали использоваться реже, так как обладают небольшим коэффициентом теплоотдачи (всего 40%), за счет чего мощность одной секции равна примерно 130 Вт. Хотя их до сих пор можно встретить в системах старого образца. В современном интерьере иногда используют дизайнерские модели чугунных радиаторов.

Преимуществами таких приборов является большая площадь поверхности, отдающей тепло помещению, и длительный эксплуатационный период (до 50 лет). Хотя недостатков все же больше – к ним относятся и сравнительно большой объем используемого теплоносителя (до 1,4 литра), и трудность ремонта, и инертность нагрева, за счет которой повышение температуры прибора осуществляется сравнительно медленно, и даже необходимость периодической (минимум раз в 3 года) прочистки. Кроме того, тяжелые секции очень трудно устанавливать.

Радиаторы из алюминия

Использование алюминиевых радиаторов позволяет обеспечить максимальный уровень теплоотдачи – мощность секции может достигать 200 Вт (чего достаточно для отопления 1,5–2 кв. м).

Их стоимость вполне доступна, а небольшой вес позволяет провести установку самостоятельно. Правда, эксплуатация прибора возможна на протяжении всего лишь 20–25 лет.

Биметаллические батареи

К их преимуществам можно отнести наличие в конструкции конвекционных панелей, улучшающих циркуляцию воздуха по поверхности, простоту установки приборов для регулирования интенсивности расхода теплоносителя, а также простоту монтажа. Секция радиатора, имеющая мощность до 180 Вт, способна отапливать около 1,5 кв. м площади.

Несмотря на достоинства, которые имеют такие отопительные приборы, существуют и проблемы их использования. Так, например, для биметаллических радиаторов не рекомендуется разбавление воды антифризами, которые, хотя и не позволяют системе замерзать, отрицательно влияют на внутренние поверхности нагревательных устройств.

Кроме того, данные варианты являются самыми дорогими из всех, которые применяются в системе водяного отопления.

Приборы электрического обогрева

Все электрические приборы, применяемые в случае невозможности установки водяной системы отопления, имеют разные особенности и характеристики – от мощности до принципов генерирования тепла. При этом главными недостатками любого такого оборудования являются высокая стоимость эксплуатации и необходимость устройства электросети, способной выдержать большие нагрузки (при суммарной мощности электронагревателей больше 9–12 кВт необходимо устройство сети с напряжением 380 В). Преимущества же у каждой разновидности свои.

Конвекционные приборы

Конструкция, которую имеют электрические нагревательные устройства данного типа, позволяет достаточно быстро нагреть помещение при помощи перемещающихся сквозь них воздушных потоков.

Попадание воздуха внутрь приборов происходит через отверстия в нижней части, его нагрев осуществляется при помощи ТЭНа, а выход обеспечивается наличием верхних щелей. На сегодняшний день существуют электрические конвекторы мощностью от 0,25 до 2,5 кВт.

Масляные устройства

Масляные электрические нагреватели тоже используют конвекционный метод нагрева. Внутри корпуса содержится специальное масло, которое и нагревается ТЭНом. При этом нагрев может регулироваться при помощи термостата, выключающего прибор при достижении воздухом заданной температуры.

Особенностями работы нагревателей является их высокая инерционность. За счет этого отопительные приборы очень медленно нагреваются, однако, даже после отключения подачи энергии их поверхность продолжает испускать тепло на протяжении длительного периода времени.

Кроме того, поверхность масляного оборудования нагревается до 110–150 градусов, что намного выше параметров других устройств и требует особого обращения – например, установки в отдалении от предметов, способных воспламениться.

Использование таких радиаторов дает возможность удобного регулирования интенсивности нагрева – почти все они имеют 2–4 режима работы. Кроме того, с учетом производительности одной секции в 150–250 кВт, подбирать прибор для конкретного помещения довольно легко. А ассортимент большинства производителей включает модели мощностью до 4,5 кВт.

Инфракрасное отопление

Выбирая отопительные приборы, принцип действия которых основан на излучении тепловых волн в инфракрасном диапазоне, владелец частного дома или помещения другого назначения получает следующие преимущества:

• заметное снижение потребления электроэнергии по сравнению с традиционным электрическим оборудованием (в пределах 30%);
• отсутствие снижения содержания в воздухе кислорода, что избавляет находящихся в помещении людей от головной боли;
• очень высокую скорость нагрева (даже холодная комната прогревается в течение нескольких минут).

Обычно используют электрические инфракрасные обогреватели. Гораздо реже встречаются газовые приборы, предназначенные, в основном, для отопления улиц, производственных цехов и площадок или дач.

Виды

Классификация приборов для инфракрасного отопления производится по способу испускания волн. Бывают пленочные устройства, которые передают на окружающие предметы излучение от резисторных проводников, расположенных на поверхности специальной пленки. Мощность – в пределах 800 Вт на 1 кв. м.

Второй вид — карбоновые. В них излучение идет от спирали внутри герметичной стеклянной колбы. Бытовые приборы данного типа имеют мощность от 0,7 до 4,0 кВт.

Преимуществом первых является возможность использовать их как электрические теплые полы. В то время как карбоновые обогреватели намного мощнее, хотя и требуют при этом соблюдения повышенных мер пожарной безопасности.

Газовый нагрев

Для того чтобы снизить расходы на отопление, нередко применяются отопительные приборы, работающие на газе. Одним из самых простых видов такого оборудования является газовый конвектор, присоединяемый либо к системе газоснабжения, либо к баллону с сжиженным пропаном. При этом горелка не входит в контакт с окружающей атмосферой, а кислород попадает к ней через специальную трубу (которую можно вывести на улицу для поддержания в помещении нормального качества воздуха).

Такие виды отопительных приборов имеют высокую мощность (до 8 кВт и более), относительно дешевы в эксплуатации за счет невысокой стоимости энергоносителя.

К недостаткам же относятся: необходимость постановки на учет в контролирующих организациях, обустройство качественной вентиляции и необходимость в периодической очистке форсунок. Кроме того, в случае неисправности оборудования в помещении может возрасти количество опасного для здоровья углекислого газа. Поэтому в квартирах и других помещениях с постоянным пребыванием людей такие приборы используют редко – тогда как, например, для дачи или гаража они могут оказаться просто незаменимыми.

</index>

Похожие статьи

Отопление будущего с помощью энергосберегающих системКлассификация отопительного оборудованияСборка солнечного коллектора для отопления своими рукамиОсобенности настенных электрических обогревателей

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Рынок заполонили различные приборы отопления для дома. Каждый прибор имеет свои плюсы и минусы. Чтобы помочь Вам определиться с выбором, мы сделали подробный разбор каждого прибора отопления, разделили их на категории и представляем все Вашему вниманию.

Водяные радиаторы

Водяные радиаторы по материалу бывают четырех видов:

• Чугунные
• Стальные
• Алюминиевые
• Биметаллические

А по внешнему виду различаются на

• Радиаторы с дизайном
• Радиаторы, изготовленные под заказ

Ну и подведя эти критерии в общем мы их можем различить на радиаторы:

• Экономные (чугунные)
• Средние по стоимости (биметаллические и алюминиевые)
• Высокая стоимость и надёжность (Трубчатые стальные радиаторы, медно-алюминиевые)

Чугунные радиаторы

Чугунные приборы отопления считаются устаревшим способом отопления дома, но всё ещё используются людьми. Давайте разберёмся почему. Чаще всего этот вид отопления выбирают именно из-за их цены и большой теплоотдачи. Главным недостатком такого прибора отопления является вес и наличие большого количества воды, из-за чего нельзя быстро поменять температуру в помещении. Долгий срок службы этих радиаторов и равномерное обогревание комнаты заставят вас ещё раз подумать о покупке этого вида отопления.

Биметаллические радиаторы

Этот вариант приборов отопления является чуть ли не самым популярным. Такие радиаторы изготавливаются из сплава стали (или меди) и алюминия. Конкретно о медно-алюминиевых поговорим позже. Эти радиаторы считают выше по теплоотдаче чем алюминиевые. Так же имеют низкий вес и красивый дизайн. Сталь или медь используется в частях, которые соприкасается с жидкостью. Эти части нагревают стальной небольшой сердечник, который, в свою очередь, нагревает алюминиевые панели. Алюминий в меру большой теплоотдачи хорошо отдает тепло в окружающую среду. Биметаллические приборы отопления поддерживают давление 20-40 атмосфер, что в три раза больше чугунных. Могут прослужить около 20 – 30 лет. Единственный и довольно серьёзный минус – их высокая цена.

Алюминиевые радиаторы

На сегодня это самый популярный прибор отопления в России. Алюминиевые радиаторы полюбились многим своими техническими характеристиками и внешним видом, а так же скромной ценой. Такие радиаторы могут быть литые и экструзированные. Литые радиаторы более надёжны и прочны. Межосевое расстояние у этих радиаторов такое-же, как и у чугунных и биметаллических (350-500 мм). Максимальное давление ниже чем у биметаллических, от 6 до 16 атмосфер. Такие приборы отопления обладают высокой теплоотдачей, так как алюминий быстро нагревается и начинает отдавать тепло. Они обладают низкой ценой, что и делает их самыми популярными среди жителей России. Радиаторы достаточно прочны. Но при этом стоит иметь в виду, что  алюминий очень мягкий материал и быстро покрывается дефектами. Алюминиевые радиаторы поддаются регулировке температуры, причём температура будет меняться довольно быстро, благодаря свойству алюминия. Но при этом алюминиевые радиаторы имеют малую устойчивость к коррозии и способность к завоздушиванию (в системе отопления скапливается воздух, который нужно стравливать). Благодаря их внешнему виду они могут стать отличным выбором для отопления вашего помещения.

Водяные конвекторы

Для начала разберёмся что же такое конвекция. Это перенос тепловой энергии с помощью воздуха. Отзывы говорят о том, что, устанавливая такой прибор отопления можно сэкономить большое количество энергии. Состоит такой радиатор из медной трубы и алюминиевых ребер. Так же есть клапан, расположенный на приборе, им регулируют температуру воздушного потока и клапан, удаляющий воздух. Такие радиаторы могут быть напольные, встраиваемые, настенные. Если у вас в помещении большие окна, то смело устанавливайте встраиваемые в пол виды водяных конвекторов. Но помните, что у такого конвектора довольно высокая цена. Отличие таких приборов отопления в их универсальности, благодаря чему их можно установить в самых разных местах.  Средняя цена на них колеблется в районе 15-30 тысяч рублей. Так же если в вашем помещении повышенная влажность вы можете купить специальную модель водяного конвектора.

Стальные радиаторы

Стальные приборы отопления могут быть панельные и трубчатые. На 60% являются конветкорами. Панельные отличаются тем, что в середине прибора у них находиться от одной до трёх панелей, в каждой из которых два стальных профиля, связанные по контуру. Эти радиаторы легко производить, так как сварка соединяет заготовки, прошедшие штамповку. Чем больше будет рядов у панельного радиатора, тем больше будет его теплоотдача. Трубчатые приборы отопления состоят из труб, сделанных из стали и сваренных между собой. Такой радиатор стоит на порядок дороже панельного. Даже биметаллический радиатор будет стоить дешевле, чем трубчатый.  Такие приборы отопления быстро и сильно нагреваются, а значит быстрее начнут отдавать тепло в окружающую среду. Давление варьируется от 6 до 10 атмосфер для пластичных, и от 8 до 15 для трубчатых. Такие батареи выдерживают температуру воды порядка 110-120 градусов. Так же важным фактором при покупке таких радиаторов станет межосевое расстояние, оно начинается от 120 мм и заканчивается 2930 мм. Главным минусом стальных радиаторов является коррозия и слабость к гидроударам. Но если у вас недостаточно средств чтобы взять алюминиевый радиатор, то стальной будет стоит вам дешевле, и вы сможете его приобрести.

Медно-алюминиевые радиаторы

Медно-алюминиевые приборы отопления отличны для отопления частного дома, так как вещества, из которых состоят эти радиаторы обладают хорошей инерцией. Это помогает быстро регулировать температуру и экономить, а также хорошей теплоотдачей. На 90% работают по принципу конвекции. У таких радиаторов теплоотдача в 2 раза выше, чем у вышенаписанных биметаллических радиаторов. Такие радиаторы дешевле медных и допускают давление в 16 атмосфер, что подойдет и для высотных зданий. Так, вы сможете установить его даже на 9 этаже. Но при этом его сложно установить и пускать желательно по нему только дистиллированную воду.

Электрические конвекторы

Такие приборы отопления гораздо просты и универсальны, их работа заключается в распределении нагретого воздуха по помещению. Они нагревают воздух, не осушая его. Такие конвекторы бывают напольные и настенные. Первые можно поставить где угодно, поэтому они пользуются спросом в магазинах. Настенные же устанавливают под окнами, где они сразу делают холодный воздух от окна теплым, что дает хорошую теплоизоляцию окна. Это очень дешёвый вид отопления, стоят в районе 6-9 тысяч рублей. При этом вы моментально можете их подключить и начать греться. Единственным минусом электрических приборов отопления является затрата на электроэнергию, но это зависит от мощности вашего конвектора. Важно учитывать, что такие конвекторы не сушат воздух, но вряд ли станут вашим выбором для установки их в доме.

Масляные радиаторы

Работа удивительно проста: электрическая спираль нагревает масло, которое нагревает металлический корпус. Для покупки этого прибора отопления запомните некоторые вещи: 1) Чем больше секций, тем больше будет отапливаемая площадь; 2) Если собираетесь оставлять его на зиму на даче, к примеру, то берите с защитой от замерзания. Масляные радиаторы безопасны и не сушат воздух, при этом дешево стоят и надёжны.

Инфракрасное отопление

Этот вид отопления сравнительно новый вариант обогрева дома. Инфракрасное отопление может пользоваться потолочной, настенной и напольной системах. Потолочная система встраивается непременно в потолок, чтобы поток тепла был направлен на пол. Следовательно, пол будет теплее температуры воздуха, а это очень хорошо решает проблему холодных полов. Основан он на принципе перевода электромагнитных волн в тепловую энергию. Такие системы достаточно недороги в плане экономии электроэнергии и просты в монтаже, но приборы для таких систем стоят очень дорого и инфракрасное излучение может навредить здоровью человека. А вот настенное инфракрасное отопление можно сделать даже своими руками. Достаточно купить инфракрасную пленку, цена которой около 1500 рублей за квадратный метр. Сразу не порекомендуем такое отопление для мест с суровыми зимами, эти системы не выдадут вам достаточной мощности. Напольная система практически не отличается от настенной, лишь в тонкостях установки.

Газовый конвектор

Нагревания в таком приборе отопления происходит за счёт сгорания газа, где продукты сгорания выводятся через трубу дымохода. Стоимость таких конвекторов может различаться от их спецификаций. С таким видом отопления вы можете установить различную температуру в разных комнатах. КПД бывает выше чем у котлов, но в принципе одинаково. Из минусов можно выделить следующее: Нет различных мощностей, не нагревает воду, обогревать можно только одно помещение. Такие конвекторы подойдут для отопления дач и гаражей за счет возможности питания от газового баллона.

Отопление водяным теплым полом

Этот вид отопления создает высокий комфорт за счет нагревания пола, но не до температур обычных радиаторов. Так же следует учесть, что нагревается помещение равномерно. Такое отопление быстро нагревает помещение, а значит обладает высокой инерцией. Пользуясь этим отоплением можно спокойно проветривать помещение, при этом вы не почувствуете холода, так же увеличивает место в доме по сравнению с обычными радиаторами. Но следует учесть, что дом должен быть хорошо отоплен и что при установке в квартире могут возникнуть некие сложности. Так же это довольно дорогой вид отопления (дороже радиаторного), хоть и говорят, что он вскоре окупается экономией электричества. Но и в холодную зиму вам будет сложно пользоваться этим видом отопления, так как температуру пола на очень высокую вы повысить не можете вам все же придётся пользоваться радиаторным отопление дополнительно в суровую зиму.

 Тёплые электрические полы

Вот такой уже вид отопления отлично подойдет для многоквартирного дома. Здесь можно использовать нагревательный кабель, который будет протянут по всему помещению и будет обогревать его. Есть и вариант обогрева нагревательными матами. Такая конструкция состоит из тонкого кабеля и стеклоткани, из плюсов стоит отметить неважность стяжки. Так же может использоваться и инфракрасная пленка, но о ней мы уже говорили выше. Рекомендуем устанавливать такую систему отопления в ванной, кухне и коридоре. Это позволит поддерживать температуру пола и помещения в целом тёплым без больших затрат электроэнергии.

Воздушное отопление

Такое отопление знают многие не по наслышке, это работает на примере печки, где от того что мы топим дрова, она нагревается и нагревает воздух. Воздушное отопление отличается низкими затратами на электроэнергию и отсутствием радиаторов и труб. В современном виде похоже на радиатор машины, который забирает холодный воздух из среды, нагревает, и выпускает в помещение. Состоит эта система из воздухонагревателя, теплообменника, насосов и воздуховодов. К минусам можно отнести наличие шума при работе устройства и разницу в температуре в разных местах помещения. Так же порой имеет большие размеры, стоит учесть важность тканевого фильтра и его последующей замены. Хороший выбор для каркасных домов.

Теги: алюминиевый радиатор, водяной теплый пол, воздушное отопление, отопление, стальной радиатор, чугунный радиатор

Трекбэк с Вашего сайта.

Параметры оборудования водяного отопления

Отопительные приборы систем водяного отопления классифицируются по таким параметрам, как:

• способ теплоотдачи. По этому критерию различают конвективные (конвекторы и ребристые трубы), радиационные (потолочные излучатели) и конвективно-радиационные (секционные, панельные, гладкотрубные) отопительные приборы. Максимальной теплоотдачей обладают конвекторы в кожухе и секционные радиаторы, минимальной — гладкотрубные приборы и конвекторы без кожуха (здесь уместно заметить, что за 100; принята теплоотдача секционного радиатора глубиной 140 мм, изготовленного из чугуна);
• тип нагревательной поверхности, которая может быть гладкой и ребристой;
• величина тепловой инерции. Различают отопительные приборы с большой инерцией (секционные радиаторы) и с малой инерцией (конвекторы); S материал, из которого выполнен прибор. Это могут быть металл, керамика, пластмасса, комбинация разных материалов;
• высота прибора. По этому признаку изготавливают высокие отопительные приборы (более 65 см), средние (от 40 до 65 см), низкие (от 20 до 40 см) и плинтусные (до 20 см).

Различный нагревательный прибор

Различные нагревательные приборы ( отопительные, производственные) должны содержаться в исправности, а после окончания работы приводиться в такое состояние, чтобы они не могли послужить причиной возникновения пожара. Особенно тщательно надо следить за исправностью электропроводок и предотвращением коротких замыканий, при которых нередко возникают пожары.  

Применяются различные нагревательные приборы. Электроплитки с закрытой спиралью предназначены для прямого нагревания кругло-донных колб.  

Напор различных нагревательных приборов системы неодинаков. Этот напор тем меньше ( формула IV, 17), чем ниже расположен нагревательный прибор.  

В лаборатории применяются различные нагревательные приборы. Электроплитки с закрытой спиралью предназначены для прямого нагревания круглодонных колб.  

В лаборатории применяются различные нагревательные приборы: газовые горелки, электрические плитки, бани, сушильные шкафы. Наиболее часто применяют газовые горелки Теклю и Бун-зена.  

В лаборатории применяются различные нагревательные приборы: газовые горелки, электроплитки, сушильные шкафы, бани, муфельные и трубчатые печи, а также спиртовки.  

В лаборатории применяются различные нагревательные приборы: электрические плитки, бани, сушильные шкафы, электрические печи, газовые горелки настольные и переносные.  

В лаборатории применяются различные нагревательные приборы: газовые горелки, плитки, бани, сушильные шкафы.  

В химических лабораториях газ как горючее для различных нагревательных приборов имеет очень большое значение. Сейчас редко можно встретить химическую лабораторию, не имеющую подводки газа.  

Преобразование электрической энергии в тепловую, которое эффективно используется в различных нагревательных приборах, в электрических сетях, пусковых устройствах и машинах, вызывает преждевременный износ их, а при определенных условиях приводит к авариям, взрывам и пожарам.  

Преобразование электрической энергии в тепловую имеет большое практическое значение и широко используется в различных нагревательных приборах как в промышленности, так и в быту. Однако часто тепловые потери являются нежелательными, так как они вызывают непроизводительные расходы энергии, например в электрических машинах, трансформаторах и других устройствах, что снижает их КПД.  

Должен знать: устройство и электрическую схему агрегата непрерывного горячего лужения в пределах выполняемой работы и различных нагревательных приборов.  

Должен знать: устройство и электрическую схему агрегата непрерывного горячего лужения в пределах выполняемой работы и различных нагревательных приборов, употребляемых при лужении, правила работы с ними; процесс лужения жести горячим способом; основные свойства металлов и сплавов, применяемых при лужении, изготовление различных сплавов и порошков для лужения; устройство, назначение и условия применения сложного контрольно-измерительного инструмента и приборов для определения толщины покрытия.  

Элементы системы водяного отопления арматура и расширительный бак

Чтобы иметь возможность регулировать работу водяной системы отопления, используют различную запорно-регулирующую арматуру, в которую входят:

• арматура обвязки теплогенератора, к которой относятся манометр, воздухоотводчик, предохранительный клапан, датчики давления и потока, гидравлический сепаратор, установки подпитки и воздухоудалители;
• радиаторная арматура, в функции которой входит регулировка потока теплоносителя, попадающего в отопительный прибор, и его теплоотдачи.

С этой целью применяют регулировочные, запорные и сливные краны, термостаты, воздухоотводчики, нижнюю арматуру, боковой инжекторный узел: трубопроводная арматура.

Еще одним важным элементом водяной системы отопления является расширительный бак. Необходимость его включения в систему продиктована свойством воды увеличиваться в объеме при нагреве и возвращаться к исходному объему при охлаждении. Деталь, которая уравновешивает это расширение, и есть расширительный бак, или демпфер.

В его функции входит следующее:

• вмещать излишек теплоносителя, образующийся при повышении его температуры;
• возмещать нехватку воды при охлаждении или небольшой утечке;
• собирать воздух, который выделяется из горячей воды и который попадает в систему отопления с холодной водой.

Из недостатков демпфера известны такие: вероятность потери полезного тепла, которое может отдаваться через стенки бака при установке его вне помещения; громоздкость. Демпфер бывает открытым и закрытым. Первый бывает прямоугольным или цилиндрическим. Место для него отводится на чердаке, т. е. в самой верхней точке системы отопления. Закрытый демпфер устанавливают в котельной, подводя к обратной магистрали перед циркуляционным насосом.

Комбинированные котлы для водяного отопления

Понятно, что теплогенератор, работающий на одном виде топлива, например на газе, предпочтителен. Но возможны разные ситуации, выходом из которых будет покупка комбинированного котла, в котором устанавливается сменная горелка, могущая работать как на газе, так и на дизельном топливе.

Однако и этот вид приборов водяного отопления имеет свои нюансы, в частности:

• обойдется такой теплогенератор немного дороже, чем котел, рассчитанный на один вид топлива;
• его КПД примерно на 10—20% ниже, чем у газового или жидкотопливного котла;
• поскольку котел — агрегат крупногабаритный, то под него придется отвести отдельное помещение;
• некоторые его комплектующие (топливный насос, дутьевой вентилятор и др.) работают от электрической сети. Длительные перебои с электричеством зимой могут закончиться разрывом трубопровода. Для таких ситуаций надо купить и мощный электрогенератор.

Отопительный котел должен иметь определенную мощность, причем она должна превышать теплопотери дома примерно на 15—20%, которые еще надо уметь высчитать. Для перестраховки можно купить более мощный агрегат (от этого параметра зависит и цена оборудования), но тогда не исключено, что часть его теплопроизводительности не будет использована т. е. фактически деньги будут потрачены зря. Если купить менее мощный котел, то можно мерзнуть всю зиму, даже если он будет работать в полную силу. Таким образом, лучше обратиться за консультацией к специалисту.

В моделях котлов предыдущих поколений снижение мощности влекло за собой снижение КПД. Современное оборудование оснащено несколькими ступенями мощности, благодаря чему можно уменьшить теплопроизводительность агрегата и количество топлива, и это не обернется потерями тепла. Новейшее изобретение — водогрейные котлы с моделирующими головками, при которых бесступенчатое снижение мощности никак не отражается на КПД оборудования.

Отопление можно объединить с системой горячего водоснабжения, для чего достаточно установить двухконтурный водогрейный котел. Они бывают различного типа — проточного, накопительного или в сочетании с бойлером.

Для передачи тепла от теплоносителя воздуху используются отопительные приборы, без которых эффективность системы водяного отопления была бы крайне низкой. Благодаря специальной конструкции отопительных приборов, можно извлечь из теплоносителя максимальное количество тепла.

Виды приборов водяного отопления теплогенератор и котлы

Теплогенератор (водогрейный котел) – один из приборов системы водяного отопления, представляющий собой агрегат, который в процессе сжигания топлива нагревает теплоноситель. Схема устройства современных водогрейных котлов одинакова: внутри металлического корпуса размещен теплообменник, отличия имеются исключительно в дизайне корпуса.

Материалом для корпуса теплогенератора служат сталь или чугун. Чугунный котел не подвержен ржавлению, но весит довольно много, что затрудняет его транспортировку и монтаж. Кроме того, такое устройство боится резких температурных контрастов в отличие от стального котла, который не страдает от перепада температуры. Срок службы чугунного котла — 50—60 лет, стального — не более 15 лет, после чего потребуется его ремонт, замена изношенных деталей.

Теплообменник для оборудования водяного отопления тоже изготавливают из стали или чугуна, иногда из меди (последний материал самый лучший), но более важно, имеется ли на внутренних его стенках защитное покрытие. Если да, то на нем не будет оседать сажа, что повысит теплоотдачу и позволит экономить топливо

Газовые и жидкотопливные котлы объединяет то, что они работают в автоматическом режиме весь отопительный сезон, не нуждаются в специальном уходе и имеют высокий КПД — 96 %.

Жидкотопливный котел может работать исключительно на качественном топливе. Согласно российским стандартам, рынок реализует летнее (маркировка «Л»), зимнее (маркировка «3») и арктическое (маркировка «А») дизельное топливо. Температура воздуха при эксплуатации должна быть не ниже -5; не ниже -30 и не ниже 50 °С соответственно.

Жидкое топливо (солярка) самое дорогое. Однако его придется хранить, для чего потребуется обустроить помещение или площадку для погруженных в землю емкостей (при этом надо будет мириться с неприятным запахом). При сгорании дизельного топлива образуются сернистые соединения, оседающие на стенках котла (стальные котлы подвержены этому в большей степени, поэтому, как правило, используют чугун для изготовления котла, но при этом вес агрегата значительно увеличивается).

В настоящее время относительно дешевым топливом является газ. Он дает больше полезного тепла, чем другие виды топлива. Кроме того, он более экологичен; практически полностью сгорает, не оставляя сажи в топливнике; не требует запасания; легко поддается учету с помощью газового счетчика. Для металлического корпуса котла газ более практичен, поскольку он не страдает от коррозии и, следовательно, бывает более долговечным.

Твердотопливные котлы (функционирующие на угле, дровах) потребуют времени и усилий для обслуживания, поскольку придется загружать в них топливо (его еще нужно будет заготавливать и где-то хранить), удалять золу, вычищать сажу, да и КПД теплогенератора этого типа не превышает 65%. Есть, однако, и немалые плюсы, в частности твердотопливный котел многофункционален (он может быть объединен с кухонной плитой); долговечен (до 20 лет); прост в ремонте, поскольку часто предполагает замену прогоревшей детали; дешев.

Эксплуатация электрического водогрейного котла стоит дорого, хотя есть возможность и сэкономить, поскольку оборудование оснащается удобной системой контроля температуры, позволяет использовать экономичный режим и т. д. Однако необходимо быть уверенным в том, что перебоев в электроснабжении не будет (хотя и это преодолимо — можно смонтировать блок аварийного электропитания). Чтобы отопить дом площадью до 150 м2, котел должен иметь мощность до 16 кВт, для дома в 200— 300 м2—24—32 кВт.

Обогрев помещений загородного коттеджа можно организовать различными способами – печью, газовыми либо электрическими конвекторами, инфракрасными приборами и прочими воздушными обогревателями. Но для жилых комнат предпочтительным вариантом остается традиционное водяное отопление. Устройство такой системы в частном доме или квартире начинается с выбора правильной схемы, учитывающей планировку здания и расстановку отопительного оборудования.

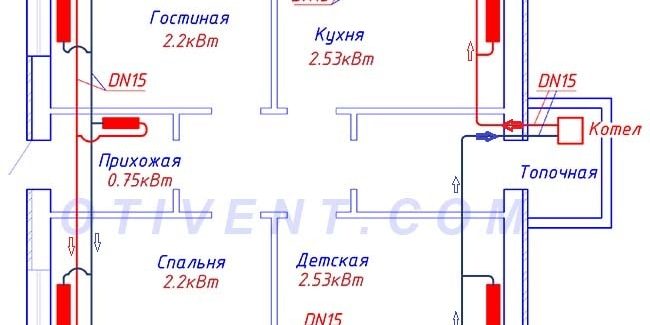

Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос, расширительный бак – входят в состав котла либо монтируются отдельно.

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:

Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

Автономная водяная система может работать от:

• водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
• электрокотла;
• печи на дровах с водяным контуром (металлической или кирпичной);
• теплового насоса.

Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.

Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

• основная проблема — дороговизна оборудования;
• из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
• геотермальные системы «земля – вода» сложны в монтаже;
• электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Как своими руками изготовить простейший вариант теплового насоса, смотрите на видео:

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

Примечание. Речь идет о чугунных радиаторах в современном дизайнерском исполнении. Батареи советского образца типа МС-140 устарели по всем параметрам.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Отсюда вывод: конвектор — полезная вещь для определенных мест, где затруднено размещение обычных батарей. Но обогревать такими приборами целое здание неоправданно дорого.

Радиаторная сеть – 4 способа разводки труб

При обустройстве отопления в частных домах применяется 4 основных схемы:

• однотрубная, она же – «ленинградка»;
• двухтрубная плечевая (иначе – тупиковая);
• двухтрубная попутная;
• коллекторная.

Примечание. В двухэтажном коттедже допускается комбинировать 2 схемы. Пример: на 1 этаже сделать коллекторную систему, на втором – смонтировать разводку с попутным течением теплоносителя. Хотя подобные решения не всегда оправданы.

Согласно современным стандартам, все перечисленные схемы делаются герметичными. Вода в трубах находится под давлением 0.5…3 Бар (зависит от температуры), устанавливается расширительный бак закрытого типа с резиновой мембраной внутри. Обязательное условие работы системы – принудительная циркуляция от электрического насоса.

«Ленинградка» и двухтрубная тупиковая схема способна функционировать без циркуляционного насоса, за счет конвективного течения жидкости. Принцип следующий: холодная более тяжелая вода вытесняет вверх горячую, обладающую меньшей удельной массой. Но чтобы провести и наладить самотек, нужно использовать трубы увеличенных размеров — Ø32…80 мм, монтируемых с определенным уклоном.

Коллекторная и попутная кольцевая разводка (другое название — петля Тихельмана) неспособна работать без принудительной перекачки воды, поэтому всегда делается закрытой. Рассмотрим каждую схему подробнее.

Однотрубный вариант подключения

Изначально система кажется простой – вдоль наружных стен здания горизонтально проложена одна магистраль, куда присоединены все радиаторы, причем обеими подводками. Пройдя первую батарею, охлажденный теплоноситель возвращается в общую трубу, смешивается с горячим и поступает в следующий обогревательный прибор. Соответственно, каждый последующий радиатор получает более холодный теплоноситель.

В чем сложность однотрубной схемы:

1. Диаметр магистральной трубы – не менее 20 мм (внутренний проход), что соответствует наружному размеру металлопластика 26 мм, полипропилена – 32 мм. Указанное сечение остается одинаковым по всей длине трубопровода.
2. Число батарей в 1 ветви – максимум 6 шт., иначе придется наращивать диаметр разводящей трубы до 32—50 мм. Монтаж усложняется и дорожает на 15—20% (минимум).
3. Поскольку к дальним радиаторам приходит менее нагретая вода, их теплообменную поверхность нужно увеличивать на 10…30%, добавляя количество секций.
4. Ручная либо автоматическая регулировка протока через 1 обогреватель влияет на работу остальных приборов, поскольку меняется температура и расход воды в общей магистрали.

Справка. В многоквартирных домах советской постройки эксплуатируются вертикальные однотрубные системы, где батареи присоединяются к стоякам, принцип «ленинградки» сохраняется. Аналогичные схемы, только в миниатюре, используются в двухэтажных частных коттеджах, когда требуется организовать самотек.

Однотрубная замкнутая схема водяного отопления подойдет для дачных и жилых домиков площадью 60…100 м². Два этажа – не проблема, система делится на 2 кольцевых ветви, сходящихся на тройниках возле котла, насос задействован один.

Двухтрубные схемы – кольцевая и тупиковая

Характерное отличие этих разводок – деление горячего и остывшего теплоносителя на 2 линии – подающую и обратную. Здесь к батареям приходит две трубы – по одной вода заходит в радиаторы, через вторую течет обратно к котлу. Для отопления жилищ используется 2 системы:

1. При тупиковой схеме теплоноситель идет по магистрали до последнего прибора, затем возвращается через обратку – течет в противоположном направлении.
2. В кольцевой петле Тихельмана вода не меняет направление движения после выхода из батареи. То есть, теплоноситель в обеих магистралях течет в одну сторону.

Дополнение. Первая система состоит из одной или нескольких тупиковых ветвей – плеч разной либо одинаковой протяженности. Вторая делается в виде одного или нескольких замкнутых колец, сходящихся на котле.

Преимущества двухтрубных методов соединения батарей:

• малые диаметры магистралей – 15—20 мм (внутренний);
• все радиаторы заполняются теплоносителем одинаковой температуры;
• нет ограничений по числу обогревателей на 1 линии;
• система поддается автоматизации и регулировке, изменение расхода либо полное отключение одной батареи не влияет на работу соседних;
• правильно собранная попутная разводка хорошо сбалансирована гидравлически;
• невысокие затраты на монтаж.

Тупиковую схему несложно собрать своими руками — она «прощает» несерьезные ошибки и легко балансируется. С петлей Тихельмана труднее – в одноэтажном здании двойная магистраль обязательно пересечет проем входной двери, который придется огибать трубами сверху или снизу под полами.

Коллекторная система

Здесь подключение радиаторов организовано лучевым способом от распределительной гребенки, размещенной близко к центру здания. Она соединяется с котлом двумя трубами, а к каждой батарее идет собственная двухтрубная линия – подача и обратка. Радиаторные подводки идут к приборам по кратчайшему пути — прячутся в стяжке пола либо крепятся под потолком перекрытия нижнего этажа.

Примечание. Удаление воздуха из скрыто проложенных трубопроводов производится через автоматические воздухоотводчики, установленные на гребенке.

Лучевая схема – современный вариант разводки, сохраняющий достоинства тупиковой системы. Есть и дополнительные плюсы:

• трубы, подводки и шкаф с коллектором прячется внутри строительных конструкций, поэтому схема годится для любых интерьерных решений;
• удобство и простота регулирования (балансировки), органы управления расположены в одном месте — распределительном шкафу;
• если оснастить термостатические вентили гребенки сервоприводами и поставить электронный блок управления, то можно полностью автоматизировать водяное отопление здания.

Для подключения обогревателей к коллектору применяются трубы сшитого полиэтилена Ø10 мм (внутреннее сечение), защищенные теплоизоляционной оболочкой. От котельной установки до гребенки прокладывается магистраль диаметром 26…40 мм в зависимости от числа потребителей.

Недостатки лучевой разводки:

• в обжитом доме сложно проводить трубопроводы к радиаторам – вскрывать стяжку или вырезать штробы;
• высокая стоимость материалов и работ;
• схема не работает без насоса;
• проложенные внутри бетонного монолита магистрали нельзя переделать либо заменить.

Напоследок о преимуществах и недостатках

Сначала раскроем основные минусы данного отопления:

• значительные вложения при строительстве – домовладелец несет затраты на покупку материалов, оборудования и монтаж;
• при эксплуатации надо следить за работой теплосиловой установки, дизельные и дровяные котлы вовремя загружать топливом;
• существует вероятность протечки или размораживания элементов отопительной сети.

Перечисленные недостатки нельзя назвать критическими. Вложения постепенно окупаются, при недостатке средств монтаж выполняется самостоятельно. Вероятность протечек сводится к нулю за счет качественной сборки и заливки незамерзающего теплоносителя (антифриза), если отопление включается периодически.

Список плюсов выглядит гораздо внушительнее:

1. Универсальность. Для подогрева рабочего тела можно использовать оборудование, использующее различные источники энергии и горючее. При необходимости ставится 2—4 разных водогрейных аппарата.
2. Широкий выбор комплектующих. Застройщик может подобрать схему и материалы под личный бюджет – применить недорогие полипропиленовые трубы, поставить панельные радиаторы и электрокотел.
3. Гибкость. Любая схема закрытого типа легко адаптируется под требования домовладельца, трубопроводы укладываются закрытым либо открытым способом. Исключение – гравитационная (самотечная) разводка, монтируемая по строгим правилам.
4. Температура поверхности приборов не превышает 80 градусов, выделяется мягкое инфракрасное тепло, воздух не пересушивается.
5. Параллельно с отоплением нетрудно организовать горячее водоснабжение – установить и подключить к теплогенератору накопительный бойлер косвенного нагрева.
6. Есть возможность полной автоматизации и управления отоплением на расстоянии – через GSM связь или интернет.

Как вы поняли, публикация носит ознакомительный характер и пригодится домовладельцам, не определившимся со способом отопления своего дома. Более развернутые инструкции по выбору теплосилового оборудования, труб и применяемой арматуры вы найдете на других страницах нашего ресурса (переходы выделены синим цветом в тексте статьи).

Используемые источники:

• https://x-teplo.ru/otoplenie/oborudovanie/otopitelnye-pribory.html
• https://eurosantehnik.ru/sravnenie-osnovnyx-priborov-otopleniya.html
• https://vse-otoplenie.ru/otopitelnye-pribory
• https://otivent.com/ustrojstvo-sistemy-vodyanogo-otopleniya-v-zagorodnom-dome
