Параметры труб определяются согласно расчётам, сделанным при помощи специальных формул. Сегодня большинство вычислений производится посредством онлайн сервисов, однако в большинстве случаев требуется индивидуальный подход к вопросу, поэтому важно понимать, каким образом производится расчёт площади сечения трубы.

Как делаются вычисления?

Как известно, труба – это цилиндр. Следовательно, площадь её сечения рассчитывается по простым формулам, известным нам из курса геометрии. Основная задача – вычислить площадь круга, диаметр которого равен наружному диаметру изделия. При этом толщина стенок вычитается для получения истинного значения.

Как мы знаем из курса общеобразовательной школы, площадь круга равна произведению числа π на квадрат радиуса:

S = π • R².

Здесь:

• R – радиус вычисляемой окружности. Он равен половине её диаметра;
• Π – постоянная равная 3,14;
• S – вычисляемая площадь поперечного сечения трубы.

Приступаем к расчёту

Так как задача – найти истинную площадь, то из полученного значения необходимо вычесть величину толщины стенки. Следовательно, формула приобретает вид:

• S = π • (D/2 – N)²;
• В этой записи D – внешний диаметр окружности;
• N – толщина стенки трубы.

Чтобы вычисления были максимально точными, следует вписать больше знаков после запятой в числе π (пи).

К примеру, требуется рассчитать сечение трубы, внешний диаметр которой 1 метр. Толщина её стенок 10 мм. (или 0,01 м.). Следовательно, нам известно:

D = 1 м.; N = 0,01 м.

Для упрощения возьмём π = 3,14. Подставляем значения в формулу:

S = π • (D/2 – N)² = 3,14 • (1/2 – 0,01)² = 0,754 м².

Некоторые физические особенности

От площади сечения трубы зависит скорость движения жидкостей и газов, которые по ней транспортируются. Надо выбрать оптимальный диаметр. Не менее важным является и внутреннее давление. Именно от его величины зависит целесообразность выбора сечения.

При расчёте учитывается не только давление, но и температура среды, её характер и свойства. Знание формул не освобождает от необходимости изучения теории. Расчёт труб канализации, водоснабжения, газоснабжения и отопления опирается на информацию справочников. Важно, чтобы выполнялись все необходимые условия при выборе сечения. Его величина также зависит и от характеристик используемого материала.

О чём стоит помнить?

Площадь сечения трубы – один из важных параметров, который следует учитывать при расчёте системы. Но наравне с тем высчитываются параметры прочности, определяется, какой материал выбрать, изучаются свойства системы в целом и пр.

Похожие статьиКак рассчитать вес квадратной трубыРасчет диаметра трубы ливневой канализацииКак рассчитать вес чугунной трубыО сайте

Параметры труб определяются согласно расчётам, сделанным при помощи специальных формул. Сегодня большинство вычислений производится посредством онлайн сервисов, однако в большинстве случаев требуется индивидуальный подход к вопросу, поэтому важно понимать, каким образом производится расчёт площади сечения трубы.

Как делаются вычисления?

Как известно, труба – это цилиндр. Следовательно, площадь её сечения рассчитывается по простым формулам, известным нам из курса геометрии. Основная задача – вычислить площадь круга, диаметр которого равен наружному диаметру изделия. При этом толщина стенок вычитается для получения истинного значения.

Как мы знаем из курса общеобразовательной школы, площадь круга равна произведению числа π на квадрат радиуса:

• R – радиус вычисляемой окружности. Он равен половине её диаметра;
• Π – постоянная равная 3,14;
• S – вычисляемая площадь поперечного сечения трубы.

Приступаем к расчёту

Так как задача – найти истинную площадь, то из полученного значения необходимо вычесть величину толщины стенки. Следовательно, формула приобретает вид:

• S = π • (D/2 – N) 2 ;
• В этой записи D – внешний диаметр окружности;
• N – толщина стенки трубы.

Чтобы вычисления были максимально точными, следует вписать больше знаков после запятой в числе π (пи).

К примеру, требуется рассчитать сечение трубы, внешний диаметр которой 1 метр. Толщина её стенок 10 мм. (или 0,01 м.). Следовательно, нам известно:

D = 1 м.; N = 0,01 м.

Для упрощения возьмём π = 3,14. Подставляем значения в формулу:

S = π • (D/2 – N) 2 = 3,14 • (1/2 – 0,01) 2 = 0,754 м 2 .

Некоторые физические особенности

От площади сечения трубы зависит скорость движения жидкостей и газов, которые по ней транспортируются. Надо выбрать оптимальный диаметр. Не менее важным является и внутреннее давление. Именно от его величины зависит целесообразность выбора сечения.

При расчёте учитывается не только давление, но и температура среды, её характер и свойства. Знание формул не освобождает от необходимости изучения теории. Расчёт труб канализации, водоснабжения, газоснабжения и отопления опирается на информацию справочников. Важно, чтобы выполнялись все необходимые условия при выборе сечения. Его величина также зависит и от характеристик используемого материала.

О чём стоит помнить?

Площадь сечения трубы – один из важных параметров, который следует учитывать при расчёте системы. Но наравне с тем высчитываются параметры прочности, определяется, какой материал выбрать, изучаются свойства системы в целом и пр.

Решая определённые инженерные задачи, очень часто нужно произвести расчет площади наружной и внутренней поверхности трубопровода или его сечения. Для расчета площади, следует воспользоваться формулой, которая рассчитывается на основе величины диаметра и длины трубы.

Эта статья расскажет о том, необходимы ли другие параметры, когда может пригодиться такой расчет и как его осуществлять.

Когда это может пригодиться?

Начать следует с определения случаев, когда подобные расчеты могут пригодиться:

Они могут быть полезны при необходимости рассчитать теплоотдачу через трубопровод. Всё это считается на основе площади поверхности, которая отдает окружающей среде тепловую энергию от теплоносителя. Часто необходимо определить потери тепловой энергии по пути к прибору отопления. Все это позволит определить необходимые число и габариты радиаторов. Для этого необходимо знать, сколько калорий находится в нашем распоряжении. Расчет производится также на основе площади соответствующей поверхности трубопровода, по которому теплоноситель транспортируется от узла элеватора.

С целью определить требуемый объем теплоизоляционного материала, следует также определить площадь внешней поверхности. В таком случае, чем точнее расчет, тем выше экономия средств на приобретение материала. Так как длина теплотрассы может быть равна нескольким километрам, то такая экономия может составить большую сумму.

Также расчет будет полезен при определении затрат, связанных с приобретением окрашивающего материала. Определение площади трубопровода под покраску наряду с расчётом расходования краски на один кв. м. позволяют точно получить величину суммарных затрат.

Читайте также:  Художественная ковка что это такое

Определение площади внутренней поверхности трубопровода окажется полезным при расчете её максимальной проходимости. Это позволит избежать превышения произведенных затрат на приобретение труб над требуемыми. При проектировании больших сетей коммуникаций это позволит снизить сумму затрачиваемых средств.

Как произвести расчет?

Определение сечения трубы является несложной геометрической задачей. Для этого следует для начала воспользоваться формулой площади круга:

где Rн – наружный радиус трубы, равен половине наружного диаметра.

Таким образом, мы определим площадь круга, образованного наружным диаметром.

Теперь определим площадь круга, образованного внутренним диаметром трубы. Для этого необходимо определить внутренний радиус, который определяется по следующей формуле:

где ? – толщина стенки трубы.

Определив площадь внутреннего круга Sве аналогично формуле (1), рассчитаем площадь сечения по формуле:

Все действия можно свести в упрощенную формулу определения площади сечения:

В качестве примера определим площадь сечения, внешний диаметр которого равен 1 метру, а толщина стенки – 10 мм.

Sсеч=3,14•(?1/2?^2- ?0,01/2?^2 )=0,75 м^2.

Производим расчет площади внешней поверхности

Такой расчет также является геометрической задаче. Если развернуть трубу, то получится прямоугольник. Его ширина равна длине окружности внешней стенки трубы, а длина – длине.

Рассчитать длину окружности можно по следующей формуле:

Тогда площадь развертки трубы будет вычисляться по формуле:

где Lтр – длина трубы.

В качестве примера рассчитаем площадь поверхности под окраску теплотрассы, длина которой составляет 10 км, а внешний диаметр – 1 метр.

Если говорить о количестве теплоизоляционного материала, то при подсчете следует учесть толщину слоя минеральной ваты.

Тогда формула примет вид:

где ?_в-толщина слоя минеральной ваты.

В действительности материала для теплоизоляции будет потрачено меньше, так как он накладывается в внахлест.

Производим расчет площади внутренней поверхности

Для начала необходимо определиться, для чего такой расчет следует проводить. Чаще всего он нужен при расчете гидродинамики движения теплоносителя в трубе. Внутренняя поверхность трубы является местом, где вода при её движении соприкасается с трубой. Таким образом, возникает гидравлическое сопротивление, которое необходимо учитывать при расчете сети коммуникации.

Необходимо помнить ряд следующих нюансов:

• При увеличении диаметра трубопровода снижается гидравлическое трение теплоносителя о стенки труб. Поэтому при большом диаметре и длине водопровода гидравлическое сопротивление трубы потоку воды можно не учитывать.
• Качество поверхности, её шероховатость, оказывает большое значение на величину гидравлического сопротивления. При этом такое влияние сильнее, чем зависимость сопротивления от площади поверхности внутренней стенки трубопровода. Так, полиэтиленовая труба обладает меньшей шероховатостью нежели ржавая металлическая. Поэтому величина гидравлического сопротивления в пластиковой трубе будет меньшей.
• Если в качестве материала для изготовления трубы применяется неоцинкованная сталь, то площадь поверхности внутренней стенки меняется во времени. На стенках такого трубопровода постепенно откладываются ржавчина и минеральные отложения. Как результат – происходит уменьшение внутреннего диаметра трубы и увеличение величины гидравлического сопротивления. Такой эффект необходимо учитывать при проектировании водопровода из стали.

Итак, для того чтобы рассчитать площадь поверхности внутренней стенки трубопровода следует воспользоваться следующей формулой:

В качестве примера рассчитаем трубу, диаметр которой равен одному метру, а толщина стенки – 10 мм.

Заключение

Итак, приведенные в статье расчеты не являются сложными и доступны любому человеку. Они пригодятся при проектировании собственного трубопровода. Чтобы возведенная коммуникация соответствовала ожиданиям о её работоспособности, предложенные расчеты следует производить в обязательном порядке.

Провести расчет трубы своими руками возможно. Для этого нужно знать некоторые формулы. Без расчета невозможно выполнить водопровод в доме. Как рассчитать диаметр, толщину, уклон – разбираем вместе.

Система водопровода – важная составляющая комфорта в современной жизни. Большинство людей обращают внимание на водопроводные трубы, только когда они начинают течь. Чтобы избежать этого, важно еще на этапе создания системы подачи воды правильно рассчитать все параметры труб. Сделать это самому можно с помощью определенных формул. Выясним, какие величины трубы нужно знать, и по каким правилам ведут вычисления.

Для чего нужны вычисления

Закон Бернулли, известный многим еще со школы, говорит, что скорость течения жидкости в трубе зависит от давления и диаметра. Соответственно, если диаметр трубы мал, то давление будет слишком велико, что может привести к разрыву трубы. А если давление понизить, то упадет и скорость движения жидкости, а как следствие – и напор, с которым вода течет из кранов.

Читайте также:  Инструмент для нарезки резьбы по металлу

Сегодня для создания водопровода используется несколько разновидностей труб:

• Металлические (из сплавов меди, чугуна, стали).
• Пластиковые (из полимеров термопластического типа — полиэтилена, ПВХ, полипропилена).
• Композитные, или армированные (в них слои полимера и металла взаимно усиливаю друг друга).

Прочностные характеристики этих материалов существенно отличаются, а потому и параметры труб, применяемых для создания водопроводной системы, отличаются между собой.

Отличается и вес. Поэтому брать трубу «с запасом» тоже может быть не оправданно: она будет дороже стоить, больше весить, затруднять монтажи требовать более надежных кронштейнов. При этом выигрыш в пропускной способности может и не оправдать все эти недостатки. Поэтому чтобы трубы подходи для водопроводной системы оптимальным образом, нужно сделать расчет наружного и внутреннего диметра, длины и толщины стенок трубы. Для того чтобы узнать как выбрать правильно пластиковые трубы для канализации: выбор, размеры читайте в этой статье.

Диаметр наружный и внутренний, толщина стенки, радиус

Главной характеристикой водопроводной трубы является его диаметр. При этом он подразделяется на наружный и внутренний. Разница между этими величинами, поделенная пополам, составляет толщину стенки трубы.

Именно от диаметра зависит, с каким напором вода будет литься из кранов. Если диаметр слишком маленький, то при большом напоре вода будет «гудеть» в трубах. Кроме того, повышается риск разрушения трубы.

Подбор диаметра в зависимости от длины для водопровода коттеджа дает следующие результаты:

• На расстояниях меньше 10 м можно брать трубы, чей просвет составляет 10 мм.
• Для длины от 1 до 30 м берут внутренний диаметр в 20 мм.
• Если же трубы имеют длину более 30 м, диаметр должен быть в 32 мм и более.

Замерить диаметр можно с помощью штангенциркуля. Это расстояние между двумя точками, которые соединяются прямой, идущей через центр и расположенной по окружности трубы. Если точки на окружности, составляющей наружный край трубы – это внешний диаметр, на внутренней окружности – внутренний диаметр (или просвет трубы).

Диаметр может обозначаться в метрической системе (мм) или британской (в дюймах). Первая система используется для труб из меди, вторая – для стальных и полимерных изделий. Перевести их друг в друга легко: 1 дм составляет 2,54 мм. Увидеть соотношение наиболее распространенных значений в метрической и в британской системе вы можете в предлагаемой таблице:

Стоит указать, что диаметр в дюймах для полимерной трубы не будет точно соответствовать этим значениям. Дело в том, что толщина стенок у полимерной и стальной трубы отличается. А при создании водопровода наибольшее значение имеет совпадение внутренних радиусов. Вот почему внутренний радиус у полимерной трубы совпадает с таким же параметром металлической трубы, а наружный – отличается.

Как вычислить вес

При покупке стальной трубы очень важно заранее определить ее вес. Ведь от этого параметра зависят многие вопросы транспортировки и монтажа. Для определения веса трубы используют несколько способов.

Наиболее точно можно определить вес 1 погонного метра трубы, вооружившись таблицей, приведенной в ГОСТе. Однако этот способ требует определенных технических навыков, и умения пользоваться документацией.

Для приблизительного вычисления (такой точности обычно достаточно) можно применить правило: Вес = (Диаметр – Толщина стенок)*Толщина стенок*0,025. Последнее число – коэффициент, который применяют для вычисления веса округлых труб. У квадратного сечения берется коэффициент 0,0316, у прямоугольного – 0,0158.

На основе формул многие производители труб предлагают трубные калькуляторы. Это специальные формы на страницах производителей в сети Интернет. В окошки нужно ввести параметры трубы, и программа сама определит вес.

Как узнать площадь поперечного сечения

Для цилиндрической трубы рассчитать площадь сечения довольно просто. Для этого нужно вспомнить геометрию, а точнее – формулу расчета площади круга. Для расчета нам нужно взять внутренний радиус трубы (1/2 внутреннего диаметра) и возвести в квадрат. Помножив полученное число на 3,14 (число «Пи»), получим искомое значение.

Читайте также:  Раскрой материала плазменной дугой

Для квадратного или прямоугольного сечения провести расчеты также не составит труда. Нужно умножить ширину трубы на высоту, отняв предварительно от обоих значений двойное значение толщины стенки.

Для сложных форм понадобится более замысловатые вычисления. Но обычно можно отыскать онлайн-калькулятор, который может облегчить вычисление.

Объем воды в трубопроводе

Знать объем воды, который может находиться в трубе, полезно во многих ситуациях. Такой расчет может пригодиться при работах на отопительной системе, водопроводе, канализации. Формула для обычной трубы круглого сечения не представляет собой ничего сложного. Для проведения расчета нужно вооружиться штангенциркулем и рулеткой. Чтобы облегчить вычисления, не помешает калькулятор.

Для начала измеряем штангенциркулем диаметр трубы по внутренним краям. Делим полученное значение надвое, чтобы найти внутренний радиус. На основе радиуса находим площадь сечения трубы.

Далее нужно замерить рулеткой длину трубы. Полученный параметр умножаем на рассчитанную ранее площадь сечения. Готово! Мы нашли объем воды, который может находиться в трубе. Выразить объем можно либо в куб. м, либо в л. Соотносятся эти единицы так: 1 куб. м = 1000 куб. дм = 1 000 л. Однако эта формула годится только при условии, что труба полностью заполнена водой.

Для неполного заполнения труб водой применяются гораздо более сложные геометрические построения и формулы для вычисления объема жидкости. Мы предлагаем для ознакомления рисунок, на котором показано, как делать такие расчеты:

Пропускная способность различных труб определяется по специальным таблицам. Так, труба с сечением в 25 мм за минуту пропускает до 30 л за 1 минуту. Если у трубы диаметр в 32 мм, она уже способна пропустить до 50 л/мин. Однако большинство смесителей способны пропустить через себя не более 5 л воды за 1 минуту.

Стоит также внести поправку на материал, из которого изготовлена труба. Дело в том, что полипропиленовые трубы обладают существенно более гладкими стенками, чем металлические. Это значит, что их способность пропускать воду при одинаковом диаметре будет выше. Еще более сильно влиять на пропускную способность могут известковые осаждения, которые накапливаются в металлических трубах. Поэтому любая таблица показывает пропускную способность лишь приблизительно.

Расчет трубы своими руками. Пошаговая инструкция и пример расчета

К примеру, мы имеем трубу из стали. Определим ее характеристики, рассчитаем все описанные величины. Для проведения замеров нам будет нужен следующий инструментарий:

• Штангенциркуль со шкалой Нониуса. С его помощью можно с точностью до 0,1 мм измерить наружный и внутренний диаметр трубы.
• Рулетка. Она пригодится для замеров длины трубы.

Итак, допустим, мы выяснили, что длина трубы – 3 м, наружный диаметр – 50 мм, а внутренний – 40,8. Имея эти величины, рассчитаем все остальные:

• Сначала найдем толщину стенок. Т = (50 – 40,8)/2 = 4,6 мм.
• Внутренний радиус = 40,8 /2 = 20,4 мм.
• Площадь сечения = 3,14 х 20,42 = 1306,7 кв. мм = 13,07 куб. см
• Объем воды в трубе = 13,07 куб. см х 300 см = 3921 куб см, чт приблизительно равно 3,9 л.
• Вес трубы = (50 – 4,6) х 4,6 х 0,025 = 5,2 кг (у 1 м!).

Вот так можно высчитать все параметры, необходимые для проектирования водопровода.

Советы профессионалов

Мы рекомендуем несколько обучающих видео, чтобы вы могли еще раз рассмотреть процесс выполнения вычислений различных параметров труб для водопровода. Изучите их внимательно перед началом работы:

Выполнить расчеты основных параметров водопроводных труб по готовым формулам не особенно сложно. Сегодня уже не требуется изучать огромные таблицы из сборников ГОСТов. Достаточно воспользоваться удобным калькулятором в режиме он-лайн. Только помните, что все результаты, получаемые с помощью этих программ, являются теоретическими. Реальные показатели могут несколько отличаться от полученных результатов.

Как рассчитать площадь сечения трубы – простые и проверенные способы

Произвести расчет сечения трубы довольно просто, ведь для этого есть ряд стандартных формул, а также многочисленные калькуляторы и сервисы в интернете, которые могут выполнить ряд простых действий. В данном материале мы расскажем о том, как рассчитать площадь сечения трубы самостоятельно, ведь в некоторых случаях нужно учитывать ряд конструкционных особенностей трубопровода.

Формулы вычислений

При проведении вычислений нужно учитывать, что по существу трубы имеют форму цилиндра. Поэтому для нахождения площади их сечения можно воспользоваться геометрической формулой площади окружности. Зная внешний диаметр трубы и значение толщины его стенок, можно найти показатель внутреннего диаметра, который понадобится для вычислений.

Стандартная формула площади окружности такова:

π – постоянное число, равное 3,14;

R – величина радиуса;

S – площадь сечения трубы, вычисленная для внутреннего диаметра.

Порядок расчета

Поскольку главная задача – это найти площадь проходного сечения трубы, основная формула будет несколько видоизменена.

В результате вычисления производятся так:

D – значение внешнего сечения трубы;

N – толщина стенок.

Примите к сведению, что, чем больше знаков в числе π вы подставите в расчеты, тем точнее они будут.

Приведем числовой пример нахождения поперечного сечения трубы, с наружным диаметром в 1 метр (N). При этом стенки имеют толщину в 10 мм (D). Не вдаваясь в тонкости, примем число π равным 3,14.

Итак, расчеты выглядят следующим образом:

S=π×(D/2-N) 2 =3,14×(1/2-0,01) 2 =0,754 м 2 .

Физические характеристики труб

Стоит знать, что показатели площади поперечного сечения трубы напрямую влияют на скорость транспортировки газообразных и жидких веществ. Поэтому крайне важно заложить в проект трубы с правильным сечением. Кроме того, на выбор диаметра трубы будет влиять еще и рабочее давление в трубопроводе. Читайте также: “Как посчитать площадь трубы – способы и формулы расчета”.

Также в процессе проектирования трубопроводов стоит учитывать химические свойства рабочей среды, а также ее температурные показатели. Даже если вы знакомы с формулами, как найти площадь сечения трубы, стоит изучить дополнительный теоретический материал. Так, информация относительно требований к диаметрам трубопроводов под горячее и холодное водоснабжение, отопительные коммуникации или транспортировку газов, содержатся в специальной справочной литературе. Значение имеет также сам материал, из которого произведены трубы.

Таким образом, определение площади сечения трубы является очень важным, однако, в процессе проектировки нужно обращать внимание на характеристики и особенности системы, материалы трубных изделий и их прочностные показатели.

Площадь сечения трубы: расчет поперечного сечения, как рассчитать, как найти проходное сечение Площадь сечения трубы: расчет поперечного сечения, как рассчитать, как найти проходное сечение

Источник: trubaspec.com

[content-egg module=GdeSlon template=compare]

Как рассчитать параметры труб

При строительстве и обустройстве дома трубы не всегда используются для транспортировки жидкостей или газов. Часто они выступают как строительный материал — для создания каркаса различных построек, опор для навесов и т.д. При определении параметров систем и сооружений необходимо высчитать разные характеристики ее составляющих. В данном случае сам процесс называют расчет трубы, а включает он в себя как измерения, так и вычисления.

Для чего нужны расчеты параметров труб

В современном строительстве используются не только стальные или оцинкованные трубы. Выбор уже довольно широк — ПВХ, полиэтилен (ПНД и ПВД), полипропилен, металлопластк, гофрированная нержавейка. Они хороши тем, что имеют не такую большую массу, как стальные аналоги. Тем не менее, при транспортировке полимерных изделий в больших объемах знать их массу желательно — чтобы понять, какая машина нужна. Вес металлических труб еще важнее — доставку считают по тоннажу. Так что этот параметр желательно контролировать.

То, что нельзя измерить, можно рассчитать

Знать площадь наружной поверхности трубы надо для закупки краски и теплоизоляционных материалов. Красят только стальные изделия, ведь они подвержены коррозии в отличие от полимерных. Вот и приходится защищать поверхность от воздействия агрессивных сред. Используют их чаще для строительства заборов, каркасов для хозпостроек (гаражей, сараев, беседок, бытовок), так что условия эксплуатации — тяжелы, защита необходима, потому все каркасы требуют окраски. Вот тут и потребуется площадь окрашиваемой поверхности — наружная площадь трубы.

Читайте также:  Технология сварки труб

При сооружении системы водоснабжения частного дома или дачи, трубы прокладывают от источника воды (колодца или скважины) до дома — под землей. И все равно, чтобы они не замерзли, требуется утепление. Рассчитать количество утеплителя можно зная площадь наружной поверхности трубопровода. Только в этом случае надо брать материал с солидным запасом — стыки должны перекрываться с солидным запасом.

Сечение трубы необходимо для определения пропускной способности — сможет ли данное изделие провести требуемое количество жидкости или газа. Этот же параметр часто нужен при выборе диаметра труб для отопления и водопровода, расчета производительности насоса и т.д.

Внутренний и наружный диаметр, толщина стенки, радиус

Трубы — специфический продукт. Они имеют внутренний и наружный диаметр, так как стенка у них толстая, ее толщина зависит от типа трубы и материала из которого она изготовлена. В технических характеристиках чаще указывают наружный диаметр и толщину стенки.

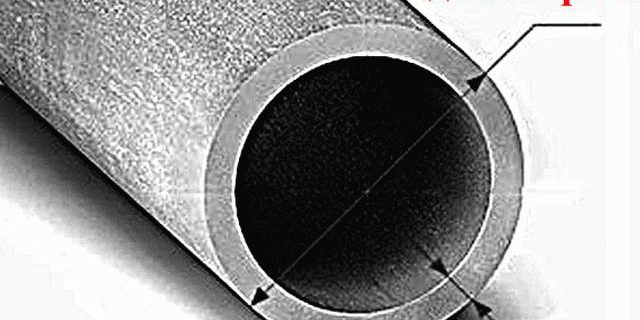

Внутренний и наружный диаметр трубы, толщина стенки

Имея эти два значения, легко высчитать внутренний диаметр — от наружного отнять удвоенную толщину стенки: d = D — 2*S. Если у вас наружный диаметр 32 мм, толщина стенки 3 мм, то внутренний диаметр будет: 32 мм — 2 * 3 мм = 26 мм.

Если же наоборот, имеется внутренний диаметр и толщина стенки, а нужен наружный — к имеющемуся значению добавляем удвоенную толщину стеки.

С радиусами (обозначаются буквой R) еще проще — это половина от диаметра: R = 1/2 D. Например, найдем радиус трубы диаметром 32 мм. Просто 32 делим на два, получаем 16 мм.

Измерения штангенциркулем более точные

Что делать, если технических данных трубы нет? Измерять. Если особая точность не нужна, подойдет и обычная линейка, для более точных измерений лучше использовать штангенциркуль.

Расчет площади поверхности трубы

Труба представляет собой очень длинный цилиндр, и площадь поверхность трубы рассчитывается как площадь цилиндра. Для вычислений потребуется радиус (внутренний или наружный — зависит от того, какую поверхность вам надо рассчитать) и длина отрезка, который вам необходим.

Формула расчета боковой поверхности трубы

Чтобы найти боковую площадь цилиндра, перемножаем радиус и длину, полученное значение умножаем на два, а потом — на число «Пи», получаем искомую величину. При желании можно рассчитать поверхность одного метра, ее потом можно умножать на нужную длину.

Для примера рассчитаем наружную поверхность куска трубы длиной 5 метров, с диаметром 12 см. Для начала высчитаем диаметр: делим диаметр на 2, получаем 6 см. Теперь все величины надо привести к одним единицам измерения. Так как площадь считается в квадратных метрах, то сантиметры переводим в метры. 6 см = 0,06 м. Дальше подставляем все в формулу: S = 2 * 3,14 * 0,06 * 5 = 1,884 м2. Если округлить, получится 1,9 м2.

Расчет веса

С расчетом веса трубы все просто: надо знать, сколько весит погонный метр, затем эту величину умножить на длину в метрах. Вес круглых стальных труб есть в справочниках, так как этот вид металлопроката стандартизован. Масса одного погонного метра зависит от диаметра и толщины стенки. Один момент: стандартный вес дан для стали плотностью 7,85 г/см2 — это тот вид, который рекомендован ГОСТом.

Таблица веса круглых стальных труб

В таблице Д — наружный диаметр, условный проход — внутренний диаметр, И еще один важный момент: указана масса обычных стального проката, оцинкованные на 3% тяжелее.

Таблица веса профилированной трубы квадратного сечения

Как высчитать площадь поперечного сечения

Формула нахождения площади сечения круглой трубы

Если труба круглая, площадь сечения считать надо по формуле площади круга: S = π*R 2 . Где R — радиус (внутренний), π — 3,14. Итого, надо возвести радиус в квадрат и умножить его на 3,14.

Например, площадь сечения трубы диаметром 90 мм. Находим радиус — 90 мм / 2 = 45 мм. В сантиметрах это 4,5 см. Возводим в квадрат: 4,5 * 4,5 = 2,025 см 2 , подставляем в формулу S = 2 * 20,25 см 2 = 40,5 см 2 .

Площадь сечения профилированной трубы считается по формуле площади прямоугольника: S = a * b, где a и b — длины сторон прямоугольника. Если считать сечение профиля 40 х 50 мм, получим S = 40 мм * 50 мм = 2000 мм 2 или 20 см 2 или 0,002 м 2 .

Как рассчитать объем воды в трубопроводе

При организации системы отопления бывает нужен такой параметр, как объем воды, которая поместится в трубе. Это необходимо при расчете количества теплоносителя в системе. Для данного случая нужна формула объема цилиндра.

Читайте также:  Сварка металлических труб

Формула расчета объема воды в трубе

Тут есть два пути: сначала высчитать площадь сечения (описано выше) и ее умножить на длину трубопровода. Если считать все по формуле, нужен будет внутренний радиус и общая длинна трубопровода. Рассчитаем сколько воды поместится в системе из 32 миллиметровых труб длиной 30 метров.

Сначала переведем миллиметры в метры: 32 мм = 0,032 м, находим радиус (делим пополам) — 0,016 м. Подставляем в формулу V = 3,14 * 0,016 2 * 30 м = 0,0241 м 3 . Получилось = чуть больше двух сотых кубометра. Но мы привыкли объем системы измерять литрами. Чтобы кубометры перевести в литры, надо умножить полученную цифру на 1000. Получается 24,1 литра.

Расчет трубы: площади поверхности, толщины стенки, массы Что такое расчет трубы,для чего он нужен, как найти наружную площадь поверхности трубы, ее сечение и объем жидкости, которая в ней содержится.

Источник: stroychik.ru

[content-egg module=GdeSlon template=compare]

Виды сечений труб.

Для прокладки водопровода или канализации в строительстве применяют трубы различных форм и сечений. Для классического водопровода могут использоваться круглые, квадратные, прямоугольные, треугольные, эллипсовидные и прочие трубы. Для канализации используют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапецеидальной и прочих форм и сечений.

Наибольшей популярностью пользуются трубы с круглой формой поперечного сечения. Изготовление таких труб малозатратно, они обладают хорошими техническими характеристиками, а также рядом отличных технических и эксплуатационных качеств.

Для расчета веса трубы, либо длины трубы вы можете воспользоваться трубным калькулятором.

Виды сечений трубопровода могут быть различными:

Далее представлены формы поперечных сечений самотечных труб и каналов, такие как:

• а) – Круглое,
• б) – Полукруглое,
• в) – Шатровое,
• г) – Банкетное,
• д) – Яйце­видное (овондальное),
• е) – Эллиптическое,
• ж) – Полукруглое с прямыми вставками;
• э) – Яйцевидное перевернутое,
• и) – Лотковое,
• к) – Пятиуголь­ное,
• л) – Прямоугольное,
• м) – Трапецеидальное

Расчет сечения трубопровода.

Формула площади поперечного сечения трубы будет зависеть от того, какова форма этого сечения. Для расчета сечения трубопровода необходимо вычислить площадь круга с диаметром, который равен наружному диаметру трубы, после чего вычесть толщину ее стенок.

Площадь круга рассчитывается по формуле: S = Pi*(R^2) или S=Pi*(D/2-N)^2,

• R – радиус круга, равный половине ее внутреннего диаметра;
• S — искомое значение;
• Pi — число «пи», которое обычно округляют до 3,14.
• D и N- наружный диаметр и толщина стенки трубы.

В качестве примера производим расчет площади внутреннего сечения круглого трубопровода с внутренним диаметром, в 100 мм.

Радиус, данной трубы, будет составлять 50 мм, или 0,05 м.

Площадь трубы будет равна 3,14 х 0,05^2 = 0,00785 м2.

Внимание: рассчитывая проходимость самотечных трубопроводов (например, бытовой канализации) принимайте в расчет не полное, а так называемое живое сечение потока, которое ограничено средним уровнем воды.

• а) – полное сечение,
• б) – живое сечение потока в частично заполненной трубе,
• в) – живое сечение потока в лотке.

Все необходимые данные о внутреннем диаметре ВГП труб, которые применяются при монтаже внутренних коммуникаций, можно найти в ГОСТ 3262-75, по которому эти трубы изготавливаются.

Особенности труб с различными сечениями.

Трубы круглого сечения очень просто очищаются от образовавшегося осадка гидравлическим способом с использованием шаров и цилиндров

По мере того увеличения диаметра трубы круглого сечения, давление грунта и временной внешней нагрузки стремительно увеличиваются. Для уменьшения усилия в стенках труб, своду придают полуэллиптическое сечение.

Иногда может использоваться яйцевидная форма сечения, труба такого сечения способна высокие статические и динамические нагрузки, но такая трубы имеет и недостатки: для монтажа труб с таким сечением необходима большая высота канала и глубина заложения, чем для труб круглого сечения при одинаковой пропускной способности.

Кроме этого, в трубах эллиптического сечения намного быстрее образуется осадок, который отлаживается на стенках. В тех местах, где присутствуют плывуны и грунт очень влажный, могут использоваться трубы лотковой формы. Это позволяет прокладывать канализационные сети на меньшей глубине.

Виды сечений труб Расчет сечения трубы, размер сечения металлических труб, типы и виды сечений труб.

Источник: www.calc.ru

[content-egg module=GdeSlon template=compare]

Площадь внутреннего сечения и поверхностей трубы: формулы расчета

Площадь трубы – это понятие, используемое при проведении расчетов трех разных параметров изделия – внешней поверхности, внутренней поверхности и сечения. При проведении расчетов, связанных с сечением, в некоторых случаях приходится иметь дело с так называемым живым сечением. Проведя расчет площади, удается определить количество требуемых материалов и уровень затрат, необходимых для прокладки и полноценного функционирования трубопровода.

Расчет такого показателя, как площадь трубы, может понадобиться при строительстве трубопровода, а также его утеплении, покраске и прочих мероприятиях

Читайте также:  Трубогибы для профильной трубы своими руками

С какими параметрами эксплуатации трубопроводов связано проведение расчетов площади трубы

На этапе проектирования трубопроводной системы грамотное проведение расчетов площади трубы позволяет добиться важных преимуществ, связанных с разными сторонами прокладки, эксплуатации и дальнейшего обслуживания. В частности, то, как посчитали площадь трубы, будут сопряжено с:

• проходимостью трубопроводной системы. Понадобится посчитать, исходя из значений наружного диаметры и толщины стенок, площадь внутреннего сечения трубы. Это даст возможность уточнить расход транспортируемой рабочей среды, а также стоимость сооружения в целом;
• потерями тепла, происходящими при транспортировке от генерирующего источника (теплопункта) к отопительным приборам. Чтобы рассчитать теплопотери, приходится оперировать величинами диаметра и длины труб. Имея представление о площади поверхности теплоотдачи и зная, сколько вырабатывается тепла теплопунктом, просчитывают количество и габариты отопительных приборов в системе;
• термодинамическими параметрами системы, будь то теплые полы, регистр отопительной системы или участок трубопровода;
• количеством материалов для проведения теплоизоляции, просчитываемых, отталкиваясь от площади внешней поверхности;
• количеством материалов для нанесения антикоррозионного покрытия;
• шероховатостью внутренней поверхности, влияющей на скорость перемещения рабочей среды. Последняя, в свою очередь, зависит от значений геометрических параметров трубы.

Зная площадь труб, легко определить количество материалов для изоляции системы

Как рассчитать площадь поверхности трубы

Для проведения расчетов может быть привлечена формула, памятная по школьному учебнику, и возможности калькулятора, как обычного, так и онлайн.

Для определения площади внешней поверхности круглой трубы понадобится формула, используемая при вычислениях, производимых с цилиндром: S = π d l. Для того, чтобы определиться, к примеру, с требуемым количеством лакокрасочных или теплоизоляционных материалов, нужно знать значения таких параметров, как:

• l – протяженности изделия, которое будет подвергнуто соответствующей обработке;
• d – наружного диаметра;
• S – площади, которая определится в результате подсчетов.

Значение π берем, как приближенно равное 3,14.

Обратите внимание! Работая с лакокрасочными материалами, ориентируемся на указываемый производителем предполагаемый расход на квадратный метр.

Проведение теплоизоляции потребует дополнительных подсчетов и расходов, так как следует учесть:

• толщину теплоизоляционного слоя;
• наличие перехлестов полотен, обязательных при укладке минеральной ваты.

При проведении расчетов по внутренней поверхности, особенно гидродинамических, нельзя забывать о некоторых важных моментах:

• с увеличением диаметра и протяженности трубопровода гидравлическим сопротивлением рабочей среды можно пренебречь в связи с уменьшением гидравлического трения о стенки;
• значение величины гидравлического сопротивления в большей степени зависит от коэффициента шероховатости, чем от размеров поверхности;
• использование неоцинкованной стали как материала для трубопровода приводит со временем к уменьшению внутреннего сечения и увеличения гидравлического сопротивления, так как внутри происходит наслоение ржавчины и минеральных отложений.

При расчетах площади круглой трубы принимают во внимание диаметр и толщину стенок

Внутреннюю поверхность круглой трубы просчитывают по формуле: S = π (d – 2n) l, оперируя значениями:

• π – приближенно 3,14;
• d – наружного диаметра;
• n – толщины стенок;
• l – протяженности участка.

Как производится расчет поперечного сечения трубы

Здесь есть определенный нюанс, связанный с видом используемого трубопровода – напорного или безнапорного. В случае с напорным трубопроводом проведение расчета значительно проще и понадобится привлечение формулы S = π r2. То есть, для расчета площади (S) поперечного сечения напорного трубопровода, в котором транспортируемая среда занимает весь внутренний объем, используются величины: π – приближенно 3,14; r – радиуса, равного половине внутреннего диаметра или половине внешнего диаметра за вычетом двойной толщины стенок.

Сложнее обстоит дело с аналогичными расчетами, если приходится иметь дело с самотечной канализацией или водопроводом. В таких системах, в отличие от напорных, практически на протяжении всего периода эксплуатации потоком рабочей среды затрагивается лишь часть стенок, а не весь внутренний объем. Таким образом, значение гидравлического сопротивления оказывается существенно ниже.

На заметку! При проведении гидравлических расчетов принято оперировать понятием живого сечения. Под ним понимают часть сечения, относящуюся непосредственно к потоку рабочей среды, которая расположена перпендикулярно по отношению к нему.

Что делать, имея дело с трубой, квадратной в сечении? Для вычисления площади трубы квадратного или прямоугольного сечения можно прибегнуть к онлайн-калькулятору или воспользоваться формулой S = Pl. В ней, помимо величин площади (S) и длины (l), используется еще и значение периметра перпендикулярного сечения (P).

При всей несложности проведения расчетов площади трубы, проявлять небрежность при выполнении этой операции вряд ли стоит. Ошибки могут обернуться как перерасходом материалов и денежных средств, так и нарушениями в работе самой трубопроводной системе.

Площадь трубы Площадь трубы. С какими параметрами эксплуатации трубопроводов связаны ее расчеты. Как рассчитать площадь поверхности трубы. Как производится расчет поперечного сечения трубы.

Источник: trubamaster.ru

[content-egg module=GdeSlon template=compare]

Диаметр вентиляционной трубы для вытяжки

Установка дымохода сэндвич

Соответствие диаметров полипропиленовых и стальных труб

Какого диаметра бывают трубы

Подробности

Обновлено: 15.05.2018 10:53

Опубликовано: 25.03.2016 16:30

Калькулятор онлайн рассчитывает геометрические характеристики (площадь, моменты инерции, моменты сопротивления изгибу, радиусы инерции) плоского сечения в виде кольца (трубы) по известным линейным размерам и выводит подробное решение.

Исходные данные:
Наружный диаметр d, мм
Толщина стенки s, мм
Определение вспомогательных данных:
Внутренний диаметр d1, мм	расчет внутреннего диаметра кольца
Решение:
Площадь сечения, мм2	расчет площади сечения кольца
Осевые моменты инерции относительно центральных осей, мм4	расчет момента инерции кольца относительно оси ОХ расчет момента инерции кольца относительно оси ОY
Моменты сопротивления изгибу, мм3	расчет момента сопротивления изгибу кольца относительно оси ОХ расчет момента сопротивления изгибу кольца относительно оси ОY
Радиусы инерции сечения, мм	расчет радиуса инерции кольца относительно оси ОХ расчет радиуса инерции кольца относительно оси ОY

Помощь на развитие проекта CAE-CUBE.ru

Уважаемый Посетитель сайта. Если Вам не удалось найти, то что Вы искали — обязательно напишите об этом в комментариях, чего не хватает сейчас сайту. Это поможет нам понять в каком направлении необходимо дальше двигаться, а другие посетители смогут в скором времени получить необходимый материал. Если же сайт оказался Ваме полезен — подари проекту CAE-CUBE.ru всего 2 ₽ и мы будем знать, что движемся в правильном направлении.

Спасибо, что не прошели мимо!

I. Порядок действий при расчете характеристик кольцевого сечения (трубы):

1. Для проведения расчета требуется ввести наружный диаметр сечения d и толщину стенки s.
2. По введенным данным программа автоматически вычисляет внутренний диаметр сечения d₁.
3. Результаты расчета площади, моментов сопротивления изгибу, моментов и радиусов инерции кольцевого сечения выводятся автоматически.
4. На рисунке справа приведены необходимые размеры элементов сечения.

II. Примечание:

1. Блок исходных данных выделен желтым цветом, блок промежуточных вычислений выделен голубым цветом, блок решения выделен зеленым цветом.

Используемые источники:

• http://trubygid.ru/rasschitat-ploshhad-secheniya
• https://ostwest.su/instrumenty/kak-poschitat-ploshhad-sechenija-truby.php/
• https://trubyisantehnika.ru/ploshhad-secheniya-trubyi.html
• https://cae-cube.ru/raschet-kharakteristik-koltsevogo-secheniya-truby.html
