Однотрубная система отопления частного дома – экономная и эффективная!

Отопление

Однотрубная система отопления считается самым популярным вариантом для частных домов. В отличие от двухтрубной, где необходимо обеспечить прямой и возвратный контур магистрали, такая система гораздо проще в монтаже. Магистраль просто проходит по выбранному периметру, а в необходимых местах к ней подключаются радиаторы. О том, как выполнить монтаж однотрубной системы отопления своими руками мы расскажем в этой статье.

Основные принципы работы

Перед монтажом системы вы должны понимать принцип её работы. Она представляет собой замкнутый контур, по которому циркулирует подогретая вода. Циркуляция может производиться естественным способом, а также принудительно — при помощи насоса. Естественная циркуляция возможна благодаря разнице в температуре и плотности воды, но при этом необходимо обеспечить определённый наклон труб. Это не всегда удобно, поэтому в большинстве случаев система предполагает принудительную циркуляцию. В выбранных местах устанавливаются радиаторы.

Как видите, всё выглядит довольно просто, но при монтаже такой системы своими руками необходимо знать ряд важны нюансов. Приступим к работе.

Подготовка

Для того, чтобы сделать однотрубное отопление частного дома своими руками вам понадобится следующее:

• Нагревательный котёл с циркуляционным насосом;
• Расширительный бачок;
• Трубы для система отопления сечением 25 мм и 20 мм;
• Фитинги и краны Маевского (либо автоматические воздухоотводчики);
• Необходимое для вашего дома количество радиаторов.

Тип и мощность котла, а также формат радиаторов вы будете выбирать в соответствии с параметрами вашего дома, а что касается труб, то можно посоветовать использовать металлопластиковые или трубы из армированного полиэтилена — в отличие от медных или стальных они не такие дорогие, при хорошем сроке службы.

Теперь переходим к выбору схемы подключения. Вариантов здесь несколько, а мы остановимся на самой простой и распространённой, которая носит название «Ленинградка». Эта схема хорошо подходит для небольших частных домов, но в домах больших площадей будет проявлять себя уже не так эффективно, как хотелось бы. Впрочем, выбор схемы это всего лишь простой этап всей работы, а сам монтаж отопительной системы схожий в каждой схеме.

«Ленинградка» подразумевает подключение радиаторов к общему контуру на их входе и выходе. Для возможности отключения определённого радиатора на нём устанавливаются краны, а система оснащена обходной трубой циркуляции воды — байпасом.

Устанавливаем котёл

Итак, первый пунктом нашей работы будет установка нагревательного котла. Это, пожалуй, единственная стадия, на которую будет необходимо пригласить специалиста, особенно, если котёл новый и находится на гарантии. Помните, что самовольная установка котла может привести ошибке и потере гарантийного срока, поэтому лучше обратиться к специалисту компании, в которой вы приобрели котёл.

Место для котла необходимо подготовить заранее. В идеале это отдельное помещение, оборудованное электрическим щитком с обязательной защитой от перепадов напряжения. Если вы, всё-таки, устанавливаете котёл самостоятельно, убедитесь в надёжности его крепления и наличия свободного доступа к кнопкам управления, а также местам подключения труб Там будут находиться краны перекрытия подачи воды, которые могут понадобиться в любой момент. Котёл устанавливается на уровне среднего человеческого роста для обеспечения создания естественного давления в системе.

Делаем разметку и монтируем трубы

Теперь переходим к разметке. Однотрубная система отопления своими руками должна быть тщательно выверена по соответствию периметру дома, что обеспечить равномерную циркуляцию воды, а главное — не повредит внешней эстетике комнат.

Делаем разметку в месте установки радиаторов. Сами места установки зависят от формы и площади ваших комнат, поэтому в каждом отдельном случае необходимо подходить к вопросу индивидуально. Единственное что остаётся общим на этом этапе работ — все радиаторы должны быть смонтированы на одинаковой высоте. Для этого используем строительный уровень, желательно лазерный. А вот трубы в контуре уже будут с некоторым уклоном, но об этом мы поговорим позже.

Далее делаем разметку мест установки тройников, которые будут соединять трубы с радиаторами. Последним этапом будет разметка для непосредственного монтажа труб — как правило их располагают на высоте около 10—15 см от бетонной стяжки (с учётом будущего напольного покрытия).

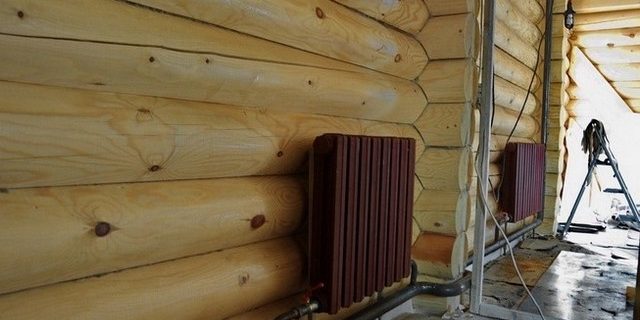

Теперь развешиваем радиаторы в намеченных местах. Постарайтесь каким-нибудь образом изолировать радиаторы от попадания в них пыли или осколков стройматериалов, например, оберните из плёнкой. Надёжно зафиксируйте радиаторы на стенах и ещё раз проверьте равномерность высоты их установки при помощи уровня. Кстати, для удобства можно сделать следующим образом: развесить радиаторы, разметить формат патрубков для их соединения с магистралью, после чего снять радиаторы. Возможно, так вам будет удобнее работать.

Теперь прокладываем трубы, не забывая устанавливать в определённых местах запорные вентили и балансировочные краны. Такие элементы устанавливаются в удобных для вас местах, так, чтобы они были визуально менее заметны (учитывая будущий интерьер). Важно помнить, что наклон труб по направлению циркуляции воды должен быть около 1 см на 1 метр — это необходимо для создания дополнительного давления. Монтировать трубы строго горизонтально не рекомендуется, поскольку это может вызвать повышенную нагрузку на насос.

В местах соединения магистрали с радиатором используем тройники. Надёжно закрепляем все элементы. Для прокладки основной магистрали используем трубу диаметром 25 мм, а для соединения с радиаторами — 20мм.

Вы должны иметь у себя достаточное количество деталей для монтажа однотрубной системы отопления своими руками. При первичных замерах лучше учитывать погрешность примерно в 5—10% от общего количества затрат материала, чтобы не растягивать работу на долго из-за отсутствия тех или иных элементов.

Установка циркуляционного насоса и расширительного бака

Циркуляционный насос обеспечивает непрерывную циркуляцию воды в нашей однотрубной системе отопления. Учитывая тот факт, что большинство насосов не рассчитано на работу с очень горячей водой, он должен быть установлен в том месте контура, где температура воды минимальна — это место находится у входа в нагревательный котёл. Устанавливаем насос и соединяем его с трубами. Монтаж насоса не представляет трудностей.

Циркуляционные насосы уже имеют в своей конструкции встроенный фильтр, но будет целесообразным установить дополнительный, для более тщательной очистки воды от разнообразных нежелательных примесей.

Теперь очередь расширительного бака. Этот элемент играет важную роль в работе всей системы. Он исключает критическое повышение давления внутри контура, тем самым обеспечивая безопасность работы техники и труб. При нагревании воды, избыток внутреннего давления будет компенсироваться объёмом расширительного бачка, предотвращая выход из строя всей системы. Бачок устанавливается на контур между фильтром и котлом. На трубе, которая соединяет бачок с контуром, рекомендуется предусмотреть запорный клапан. Он необходимо в том случае, если понадобится заменить бачок — вам не придётся сливать воду со всей системы.

Теперь ещё раз тщательно проверьте все места соединений труб. Они должны быть максимально надёжными. Не используйте в работе самодельные уплотнители — у вас должна быть исключительно заводская продукция. Установите на радиаторы краны Маевского или автоматические воздухоотводчики. После этого можно переходить к тестированию работы системы.

Опрессовка

Опрессовкой называют проверку герметичности системы. Для этой цели используется специальный компрессор. Итак, при отключенном электропитании нагревательного котла и перекрытом расширительном баке подсоединяем насос в одному из кранов системы (к радиатору). Устанавливаем давление примерно в 1,5 раза выше расчётной. Ждём около 10—15 минут и проверяем показания манометра — если давление осталось прежним, значит контур герметичен и можно переходить к пуску. Если же давление падает, необходимо найти проблемную точку и поработать над ней. В большинстве случаев герметичность системы теряется в местах установки фитингов или кранов.

Как видите, однотрубная система отопления — не такое и сложное дело. Главное внимательно отнестись к надёжному соединению все элементов. При надлежащем уходе и регулярной проверке, система прослужит вам долгие годы.

Некоторые нюансы

Возможно вы захотите спрятать трубу главного контура в стену или в пол. Для этого вам понадобится надёжная термоизоляция. Для этих целей рекомендуется использовать обычный гипсовый раствор. Во-первых, он обладает хорошими теплоизоляционными свойствами, а во-вторых, он химически нейтрален, поэтому коррозия труб будет исключена.

Какого либо определённого ухода система не требует. Просто регулярно проверяйте работоспособность котла, насоса и расширительного бачка. Целесообразно будет наблюдать за возможными подтеканиями в районе радиаторов — эта проблема легко решается заменой вышедших из строя элементов.

Однотрубная система отопления существует как альтернатива двухтрубной. Имея сопоставимую эффективность, разводка теплоносителя по единственной трубе является более экономичным вариантом, поскольку появляется возможность экономии на трубах и фитингах. Для самостоятельного расчета и сборки подобного отопления следует тщательно изучить принципы действия и способы монтажа его составных элементов.

Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

1. Повысить температуру нагрева воды. Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
2. Увеличить тепловую мощность оконечных отопительных приборов. Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
3. Включение в систему циркуляционного насоса. При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

• значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
• возможность подключать отопительные приборы как последовательно, так и параллельно;
• можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки:

• длительный прогрев всего объема теплоносителя после холодного запуска;
• если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать. Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
• при необходимости ремонта одного участка придется выключать всю систему.

Масляные электрические радиаторы отопления помогут быстро нагреть холодное помещение.

Отопление частного дома без газа и электричества сделать не так сложно, читайте нашу статью.

Как выбрать котлы для отопления на дровах и электричестве, читайте здесь.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

Горизонтальная



Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».

Способы подключения радиаторов

Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.

Существует несколько основных типов подключения:

• диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
• боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
• нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
• одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.

Технология монтажа

Последовательность действий при сборке однотрубной системы разделяется на несколько этапов:

• • установка котла. В зависимости от его типа и конструкции, установка может производиться либо на стену, либо на пол. В любом случае, должны быть соблюдены все правила пожарной безопасности;

• • монтаж группы безопасности, состоящей из предохранительного клапана, воздухоотводчика и манометра. Предохранительный клапан обеспечивает сброс теплоносителя при повышении его давления в системы выше установленной нормы. Воздухоотводчик в автоматическом режиме удаляет из магистрали отопления воздух. Манометр отображает фактическое давление в трубах. Устанавливать группу безопасности следует сразу же после котла. Устанавливать отсекающие краны между котлом и группой безопасности категорически запрещено;

• • сборка трубопровода. Для самотечной однотрубной схемы после котла группы безопасности должна следовать вертикальная колонна из труб большего диаметра, чем в основной магистрали. Горизонтальная часть магистрали должна иметь непрерывный уклон в несколько градусов. Трубы могут быть либо целиком металлическими, либо металлопластиковыми, либо армированными полипропиленовыми;

• • в определенных проектом местах монтируются радиаторы. Чаще всего для этого применяются крепежные кронштейны, закрепляемые на стене. При диагональном подключении имеет смысл организовать уклон в один-два градуса в сторону слива. Неиспользуемые отверстия закрываются заглушками, в одно из них устанавливается кран-маевского для сгона воздушных пробок;

• • к выходу последнего в кольце подключается труба обратки, подаваемая на вход котла;

• • в обратку через тройник врезается расширительный бак. Его емкость подбирается в зависимости от вида объема циркулирующего теплоносителя. Для воды следует выбирать модели баков емкостью порядка 10% от залитого в трубы объема. Для незамерзайки бак должен иметь емкость 20-25% от используемого объема;

• при необходимости на обратку циркуляционный насос. Мощность насоса выбирается индивидуально, исходя из объема и особенностей имеющейся сборки. Использовать насосы с избыточной мощностью не рекомендуется, поскольку это не улучшит работу отопления, но приведет к его завоздушиванию и появлению шума;
• через тройник в самой нижней части трубы-обратки подсоединяется сгон с краном для слива теплоносителя.

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

1. Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
2. Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
3. Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Как правильно оборудовать дымоход для газового котла, требования и рекомендации.

Установка счетчика воды своими руками вполне возможно, прочитайте нашу статью как это сделать.

Как сделать твердотопливный котел длительного горения своими руками на https://klimatlab.com/otoplenie/tverdtoplivo/tverdotoplivnyj-kotel-dlitelnogo-goreniya-svoimi-rukami.html

Отзывы

В сети можно встретить множество отзывов об опыте эксплуатации однотрубных систем отопления. Вот наиболее характерные из них:

Надежда, Нижний Новгород

Используем такой систему несколько лет. Привлекает возможность самостоятельно регулировать температуру. Из неудобств лишь то, что при сильных морозах из открытого расширительного бака начинает испаряться вода. Поэтому периодически приходится ее подливать.

Роман, Пенза

Система не вызывает никаких проблем ходе эксплуатации. Использую тосол в качестве теплоносителя. Чтобы в случае возможного ремонта не пришлось его сливать целиком, радиаторы подключил на «американки» и поставил краны.

Однотрубное отопление: видео

В данном ролике можно представлен процесс сборки однотрубного отопления в коттедже

Как следует из отзывов и самой сути работы системы отопления по однотрубной схеме, подобное решение может стать неплохим вариантом для небольшого дома.

Минимальный расход материала, возможность отказа от энергозависимых циркуляционных насосов и при этом хорошая тепловая эффективность, все это делает однотрубное отопление очень привлекательным для владельцев загородной недвижимости.

Поделиться:

1 Комментарий

Необходимые инструменты и материалы

Кран МаевскогоМембранный бак-расширительНасос циркуляционныйПресс-клещиФитинги и комплектующиеПоказать все<index>

Однотрубная система отопления частного дома не предполагает разделения на обратную и прямую магистральных труб. Она отличается экономичностью и простотой в исполнении. Такую систему легко построить своими руками.

Особенности однотрубной схемы – достоинства и недостатки

Теплоноситель в интересующей нас системе циркулирует по одной трубе-магистрали. Она начинается и заканчивается в котле отопления. А все батареи отопления в доме подключаются по параллельной либо последовательной схеме к магистральной трубе.

Разнообразие вариантов подсоединения отопительных радиаторов дает возможность соорудить оптимальную по всем параметрам систему для любого относительно небольшого частного жилища. Она станет гарантией идеального температурного режима во всех помещениях строения.

Однотрубная система отопления частного дома описывается следующими достоинствами:

1. Высокая надежность. Достаточно один раз правильно установить все элементы системы своими руками, чтобы не вмешиваться в ее четкое функционирование на протяжении многих лет.
2. Потребность в минимальном количестве труб и других расходных материалов. Однотрубная схема экономичнее стандартной двухтрубной на 35–40 %. Естественно, меньший объем используемых материалов предполагает и необходимость выполнения меньшего объема монтажных мероприятий.
3. Универсальность. Рассматриваемая схема отопления реализуется и в одноэтажных жилищах, и в двухэтажных частных домах. Вам нужно лишь грамотно составить проект системы, адаптируя его под конкретную постройку.
4. Возможность декорирования магистральной трубы. Как правило, она укладывается по полу. Ее совсем несложно спрятать под напольным финишным покрытием либо под термоизоляцией.

Однотрубная система отопления частного дома

Главным недостатком однотрубной схемы считается то, что она не в состоянии обеспечить абсолютно одинаковый микроклимат в разных комнатах одного жилища. Чем дальше от отопительного котла будет расположен радиатор, тем меньшая температура теплоносителя будет в нем.

Решить эту проблему можно посредством установки батарей с большим числом секций в дальних помещениях. Так вы сможете увеличить площадь теплообмена (активного), а значит, и повысить температуру в комнате, отстоящей от котла дальше всего. Но стоит понимать, что покупка радиаторов с большим количеством секций может съесть всю экономию от монтажа однотрубной системы.

Второй минус. В описываемую систему допускается врезать только батареи. Если вы хотите впоследствии организовать в каком-либо помещении дома систему водяного теплого пола, однотрубная схема не позволит вам этого сделать. Водяное отопление напольных оснований допускается врезать исключительно в двухтрубные системы. Обязательно учитывайте этот факт.

Элементы и общее устройство однотрубной системы – коротко об основном

Рассматриваемая схема отопления представляет собой контур замкнутого типа. В него интегрируются:

• специальное оборудование, необходимое для стабильной циркуляции горячей воды;
• трубопровод (магистральный);
• бак-расширитель;
• батареи;
• отопительный агрегат (например, твердотопливный котел).

Циркуляция теплоносителя в однотрубных системах бывает принудительной либо естественной. При естественном процессе теплоноситель перемещается за счет того, что вода в системе характеризуется разными показателями плотности. Схема в данном случае такая:

• горячая вода, имеющая меньшую плотность, нежели холодная, вытесняется последней в систему;
• нагретая жидкость поднимается до верхней точки по стояку, а затем она начинает двигаться по трубе-магистрали;
• от главной трубы теплоноситель поступает к радиаторам.

Для функционирования подобной схемы требуется обеспечить 3–5-градусный уклон магистрали. Добиться этого не всегда реально. Если у вас достаточно большой дом с протяженной отопительной системой, естественная циркуляция для нее не подходит. На каждый метр длины магистрали в данном случае придется предусматривать высотный перепад на уровне 5–7 см.

При использовании принудительной циркуляции, предусматривающей монтаж специального насоса, уклон магистрали берут минимальный. Достаточно, чтобы он обеспечивал на метр трубы высотный перепад около 0,5 см. Насос ставят перед входом в отопительный агрегат – на обратку контура. Циркуляционное устройство формирует давление, которого хватает для поддержания теплоносителя в батареях в требуемом температурном диапазоне.

Циркуляционное устройство для поддержания теплоносителя в батареях

Насос работает от электричества. Если у вас отключат свет, он не будет функционировать. Естественно, вся система остановится. Избежать этого несложно. Просто поставьте своими руками в систему особую трубу. Ее называют разгонным коллектором. Он поднимает горячую воду на высоту 1,5–1,8 м и гарантирует работу отопления даже при отключении электричества.

Обратите внимание! Наверху коллектора обязательно делается отвод магистрали. Его подключают к расширительному баку, который выполняет важную функцию – корректирует в системе давление. Бак-расширитель исключает риск экстремального увеличения нагрузки на котел и все элементы отопления. Он бывает открытым и закрытым.

Расширители открытого типа сейчас используются редко. В них происходит активное взаимодействие кислорода с горячей водой. Это приводит к появлению коррозии и ранним поломкам металлических батарей и трубных изделий.

В закрытых баках воздух не контактирует с водой. В подобных конструкциях имеется мембранный гибкий элемент. С одной его стороны делается выход для горячей воды, со второй – закачивают воздух с повышенным давлением. Расширители закрытого вида монтируются в любом месте системы (открытый бак всегда устанавливают на верхней точке коллектора).

Подключение батарей к однотрубной системе – выберите свой вариант

При выполнении монтажа отопления с одной магистралью вы можете подключить радиаторы двумя способами: по схеме Ленинградка или по нерегулируемой стандартной схеме. Второй вариант предполагает применение малого количества материалов. Вам нужно будет подсоединить батарею к магистрали в двух местах – на выходе и на входе. Все просто. Но помните – обычная схема не позволит вам регулировать работу системы отопления, а также отключать в случае необходимости отдельные радиаторы.

Схема Ленинградка – более эффективная, она обеспечивает равномерный нагрев всех отопительных батарей в доме. Ее монтаж своими руками не намного сложнее работ по подключению радиаторов по обычной методике. Вам потребуется дополнительно поставить на выходе из батареи и на входе в нее два краника.

Отопительная схема «Ленинградка»

С их помощью при необходимости вы легко перекроете подачу горячей воды в конкретную батарею либо отрегулируете поток теплоносителя под определенные параметры. Кроме того, следует смонтировать специальный байпас в обход батареи. На него также ставят краник. Он позволяет направлять всю горячую воду непосредственно через батарею.

Ленинградка, таким образом, упрощает процесс корректировки температуры отопления для каждого отдельного помещения в жилище. Поэтому специалисты советуют подключать радиаторы именно по такой схеме.

Монтируем систему своими руками – последовательность действий

Схема самостоятельного монтажа однотрубной отопительной системы приведена далее:

1. В выбранном месте дома устанавливаете котел отопления. Эту часть операции лучше доверить профессионалам. В большинстве случаев монтаж отопительного агрегата бесплатно выполняют специалисты фирмы, где вы его приобретали.
2. Устанавливаете магистраль. Если обустраивается система с естественной циркуляцией, не забывайте о 3–5-градусном наклоне главной трубы.
3. Монтируете тройники в точках подсоединения байпаса и батарей отопления.
4. Устанавливаете циркуляционный агрегат. Место для него выбирают так, чтобы он без труда подключался к электросети и непосредственно к магистральному трубопроводу. Обратите внимание: насос желательно ставить у входа в отопительный котел. Он корректно работает только при температурах до +60 °С. Именно у входа отмечается наименьший нагрев теплоносителя.
5. Ставите бак-расширитель. Если он имеет закрытый вид, монтируйте его, где удобно. Открытый бак, как было сказано, устанавливается в верхней точке системы.

Монтаж однотрубной отопительной системы

Теперь можно фиксировать на кронштейны батареи отопления в запланированных местах и подключать их к магистрали. Для этого используют заглушки, краны Маевского, краники для перекрытия горячей воды (все зависит от выбранной вами схемы подключения радиаторов).

Последние шаги – опрессовка при помощи воздуха (сжатого) смонтированной отопительной системы и заливка в нее теплоносителя. После этого запускайте котел, регулируйте отопление и проверяйте эффективность его функционирования.

</index>

Советы по экономии

Послушаем специалистов на тему выбора системы отопления для частного дома и правил подключения радиаторов. Несколько предложенных вариантов, в том числе и однотрубная система отопления, позволят выбрать подходящую схему для любой конфигурации комнат и этажей. Однотрубная, на первый взгляд представляется как наиболее простая и дешевая. Но так ли это на самом деле, и какую лучше подобрать…

В чем преимущества однотрубной системы

Монтаж одной трубы вместо двух, выглядит как бы дешевле. Кроме того, одна труба меньше загромождает пространство, и ее легче спрятать в стену или в пол. Почему бы всегда не применять однотрубку? Действительно ли она такая подходящая – послушаем специалистов далее…

Схемы однотрубной системы могут разнится, чаще применяется так называемая «Ленинградка», где от одной трубы отходят парные отводы на радиаторы.

Последовательное же включение радиаторов, — самое простое и дешевое подключение, применяется лишь при совсем небольшом их количестве – не более 3 шт. в кольце, да и то, температура последнего уже уменьшается более чем на 20% и схема оставляет желать лучшего…

Однотрубная в большом доме

В больших цехах, на масштабных производствах можно обнаружить однотрубку, там кольцо отопления делается одной трубой внушительных размеров, весьма длинной и обсаженой потребителями…

Далее на видео уважаемый специалист объяснит, как работает однотрубная схема в больших домах. Стоит обратить внимание на три момента.

• Большой диаметр трубы – возможность прокачки значительного объема теплоносителя.
• Большая скорость движения жидкости – большой объем теплоносителя действительно прокачивается по кольцу.
• Установлены мощные насосы которые гоняют по большой трубе много воды. Только это дает возможность выровнять температуру первых и последних радиаторов в кольце.

Но удовольствие дорогостоящее – нужен большой расход энергии, мощное оборудование, большие диаметры. Подобное начинает становится более выгодным чем двухтрубка, только лишь при значительных площадях отопления, значительно больше чем обычные частных дома – до 350 м кв.

Послушаем далее специалистов насчет правильного выбора системы отопления для частного дома.

Почему однотрубная не подходящая

В обычном частном доме однотрубная система оказывается невыгодной. Затраты на монтаж большого диаметра одной трубы (цена фитингов) больше, чем на монтаж двух труб малого диаметра.

При обычной экономичной циркуляции маломощными насосами, последний радиатор в однотрубном кольце будет уже значительно холоднее чем первый, уже при 5 шт. радиаторов. Эту систему трудно отбалансировать, а ее работа нестабильна – изменение на одном радиаторе явно сказывается на других….

Гонять же большое количество теплоносителя, чтобы выровнять температуру радиаторов, и тратить 100 Вт/час вместо 10 Вт/час, – невероятно большие растраты за годы эксплуатации. (прибавка расхода достигается значительным ростом затрат мощности…)

В небольших домах оказывается дешевле и проще, а главное, экономичнее в эксплуатации двухтрубная система отопления, которая может дать равномерный нагрев всех радиаторов при копеечной циркуляции. Посмотрим далее…

Однотрубка – разбор работы подробнее, когда подойдет

Послушаем уважаемого специалиста и определимся с выбором системы отопления.

Оказывается, что в весьма малых схемах на 2 – 4 радиатора однотрубная опять становится более выгодной. Потеря тепла на последнем радиаторе не столь большая, а дешевый насос 25-40 может работать только лишь на своих заданных минималках. Современные же экономичные насосы типа Альфа -2 у нас слишком дороги…

Но при этом, почему нельзя организовать несколько малых однтрубных колец в небольшом доме? — и они окажутся в итоге более простыми и экономичными, чем стандартная двухтрубная тупиковая схема, например…Оказывается что сбалансировать схему опять сложно, не стоит эта морока копеечной экономии, если она и произойдет…

Фактор сложного монтажа, который выводил в беззаговорочные лидеры однотрубку ранее, канул в лету вместе с тяжелыми стальными трубами, на смену которым пришли легко монтируемые пластиковые…

Таким образом, в современных реалиях частных домов в подавляющем большинстве случаев применяется двухтрубная тупиковая схема разводки (с делениями и ответвлениями тупиков, если нужно…), реже петля Тихельмана, еще реже двухтрубная лучевая… Однотрубные же сейчас монтируются на небольших дачках и т.п. разве что…, или по недопониманию сути вопроса, развеять которые поможет уважаемый специалист.

Используемые источники:

• https://svoimirukami.lesstroy.net/otoplenie/odnotrubnaya-sistema-otopleniya-svoimi-rukami/
• https://klimatlab.com/otoplenie/sistema/odnotrubnaya-chastnogo-doma-svoimi-rukami.html
• https://remoskop.ru/odnotrubnaya-sistema-otopleniya-chastnogo-doma-ekonomnaya.html
• http://stroy-block.com.ua/videostroy/videovoda/1567-odnotrubnaja-sistema-otoplenija-v-dome-video.html
