Одноступенчатые, двухступенчатые и модулируемые газовые горелки

Чтобы выбрать оптимальный газовый котел, необходимо разобраться в его особенностях.

Самое широкое распространение в быту получили водогрейные котлы малой мощности.

Эти агрегаты экономичны и удобны в эксплуатации, а также имеют множество конфигураций и моделей, каждая из которых обладает своими преимуществами.

Газовая горелка

Одним из основных элементов газового котла является его горелка. Это специальное оборудование, которое производит подготовку горючего к сжиганию и подачу его в камеру сгорания, где струя газовоздушной смеси воспламеняется и выделяет тепло. Правильный выбор горелки обеспечит получение максимальной эффективности сжигания топлива, увеличит общий КПД (коэффициент полезного действия) котла и сократит финансовые расходы на топливо.

Классификация газовых горелок

Существуют различные виды газовых горелок. Чтобы сделать правильный выбор горелки, нужно учитывать вид сжигаемого газа, его калорийность, давление, назначение и конструкцию котла.

По избыточному давлению газа

• Высокого давления – более 30 кПа. (кило Паскаль);
• Среднего давления – от 5 до 30 кПа;
• Низкого давления – до 5 кПа.

По виду сжигаемого топлива

Бытовые и промешенные водогрейные газовые котлы обычно работают на двух видах топлива:

• сжиженная пропан-бутановая смесь;
• природный газ (метан) в газообразном состоянии.

Физические характеристики этих газов отличаются друг от друга, поэтому и горелочные устройства для их сжигания имеют свои отличия. Но вид сжигаемого топлива не ограничивает выбор агрегата. Любой газовый котел на природном газе можно переоборудовать под сжигание пропана и наоборот.

По способу подготовки газовоздушной смеси

Для обеспечения полного и эффективного сжигания горючего его нужно предварительно смешать с воздухом, который содержит в себе кислород необходимый для горения. Существует несколько способов подготовки газовоздушной смеси.

Атмосферные горелки имеют простую конструкцию в виде трубы с отверстиями. В трубу подается газ и выходит из отверстий в камеру сгорания, где и происходит его смешивание с воздухом. Для обеспечения постоянного притока воздуха используются камеры сгорания открытого типа.

Преимущества атмосферных горелок:

• Простота конструкции.
• Легко переоборудовать под сжигание другого вида топлива.
• Высокий срок эксплуатации.
• Высокие показатели КПД.
• Энергонезависимость.

Недостатки атмосферных горелок:

• Сжигание кислорода в помещении и возможность утечки продуктов сгорания в комнату.
• Обязательно наличие отводящего дымохода, что не всегда возможно.
• Ограниченная мощность котла, связанная с повышенной опасностью открытого типа камеры сгорания.

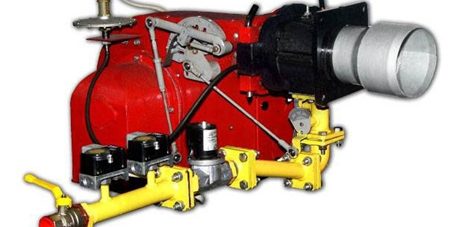

Дутьевые (вентиляторные) горелки имеют более сложную конструкцию, включающую в себя вентилятор. Он производит принудительное нагнетание воздуха, в необходимых количествах, и смешивание его с газом. Смешивание может происходить полностью предварительное, частично предварительное и во время сжигания.

Использование дутьевых горелок предусматривает использование котлов с закрытой камерой сгорания, при этом обязательно наличие дополнительного вентилятора для отсоса продуктов сгорания. Газовые котлы с принудительной тягой не нуждаются в наличии громоздкого газохода. Удаление газов может производиться с помощью дымовой трубы малого диаметра.

Преимущества дутьевых горелок:

• Возможность эффективной работы при сниженных показателях давления в газопроводе.
• Безопасность эксплуатации за счет камеры сгорания закрытого типа.
• При эксплуатации котла с дутьевой горелкой отпадает необходимость в дымоходе.
• Возможность замены на горелку другого типа.
• Более эффективная система защиты.

Недостатки дутьевых горелок:

• Высокая стоимость.
• Высокий уровень шума.
• Энергозависимость.
• Дополнительный расход газа.

Диффузно-кинетические газовые горелки. Воздух в камеру сгорания добавляется частично, остальная часть подводится непосредственно в пламя. Такие горелки редко применяются в газовых котлах отопления.

По способу регулирования интенсивности горения.

Для обеспечения постоянного поддержания температурного режима в помещении используются автоматические системы. Автоматика для газовых котлов отопления является обязательным условием, ведь человек не всегда может контролировать процесс работы котла. Автоматика выполняет следующие функции: регулирование температуры воздуха в помещении и защиты котла от аварий. Существует несколько разновидностей горелок по виду регулирования температуры.

• Одноступенчатые – после нагрева теплоносителя до нужной температуры, по сигналу реостата, происходит автоматическое закрытие газового клапана, и горелка полностью потухает. Как только температура теплоносителя достигает нижней температурной границы газовый клапан автоматически открывается и происходит розжиг горелки на полную ее мощность.
• Двухступенчатые горелки имеют 2 режима работы: на 100% и на 40% всей мощности. После достижения определенного температурного значения теплоносителя происходит прикрытие газового клапана, и горелка работает на 40% полной мощности. Процесс перехода с одного режима работы на другой производится с помощью автоматической системы.
• Плавно регулируемые двухступенчатые горелки также имеют 2 режима работы, но переход с одного режима на другой происходит более плавно, что обеспечивает эффективную регулировку температуры.
• Модулируемые газовые горелки могут работать в режимах с широким диапазоном мощности – от 10 до 100%. Процесс регулирования полностью автоматизирован и обеспечивает самое эффективное и постоянное поддержание температурного режима.

Несомненным лидером в эффективности работы являются модулируемые газовые горелки, так как они обеспечивают:

• Постоянное поддержание заданной температуры с минимальными отклонениями.
• Экономию сжигаемого топлива.
• Уменьшение температурных нагрузок на теплообменник котла, что значительно продлевает его эксплуатационный срок.

После ознакомления с различными видами газовых горелок можно с уверенностью принимать решение о выборе именно той горелки, которая подойдет для ваших целей.

Поделиться:

Исходными параметрами для подбора и покупки газового отопительного котла являются расчетные тепловые потери дома при наружной температуре воздуха около -20 град. С. Они зависят от степени его утепления, качества окон и дверей. Но в действительности низкая наружная температура воздуха держится в нашей климатической зоне не так уж и долго. Максимум месяц-полтора.  Большую часть отопительного сезона котел будет работать на пониженной мощности.

Многие специалисты рекомендуют очень внимательно относиться к подбору мощности и ни в коем случае не завышать ее. Наибольший перерасход газа в котле происходит в момент его включения. При низкой потребности в тепле, когда на улице температура около нуля, котел с завышенной мощностью будет часто включаться/выключаться. Такое тактование котла отрицательно сказывается на сроке службы котла и его экономичности.

Эффективный метод, используемый в современных котлоагрегатах и значительно уменьшающий тактование, модуляция горелки котла. Что это значит? Если посмотреть мощностные характеристики газового котла, то можно увидеть что они находятся в определенном диапазоне. Например, тепловая мощность модели BAXI LUNA 3 Comfort 310 Fiнаходится в пределах 10,6-31 кВт, модели Viessmann Vitopend 100 W WH1D turbo 30 — 13,2-31 кВт. Это говорит о том, что горелка котла в которой готовится смесь для сжигания является модулируемой. В зависимости от потребности в тепле она способна менять количество подаваемого топлива.

Как работает? По мере приближения температуры теплоносителя к точке отключения котловой компьютер подает команду и специальный клапан уменьшает подачу топлива, продлевая цикл горения. Снижение количества включений/выключений также увеличивает и срок службы котла. Меньше вспышек — меньше повышенных нагрузок на элементы прибора.

Степень эффективности горелки определяется коэффициентом модуляции. Для популярных, недорогих газовых котлов он находится в пределах 1:3 — 1:7. “Продвинутые” модели, например из серии BAXI LUNA PLATINUM, имеют коэффициент модуляции 1:10. Они более экономичны при малой потребности в тепле.

По данным производителей правильно подобранный котел с модулируемой горелкой может сэкономить до 15 процентов газа в сравнении с обычным. В наше непростое время, при постоянном удорожании газа, это будет очень существенная экономия.

Купить газовые настенные и напольные котлы с модулируемой горелкой Вы можете в нашем интернет-магазине UNIDIM. Наши менеджеры проконсультируют по любым вопросам связанным с приобретением отопительного котла и правильным подбором его мощности и функционала.

Каталог товаров

• Душевые кабиныДушевые боксыДушевые уголкиДушиВанныПоддоныТрапы и лоткиЛюки сантехническиеУнитазыБидеПиссуарыИнсталляцииРаковиныКухонные мойкиСмесителиКомплектующиеПолотенцесушители
• Газовые котлыЭлектрические котлыТвердотопливные комбинированные котлыЖидкотопливные котлыАвтоматика для котловГорелки для котловДымоходы для котловДополнительное оборудование для котловСтабилизаторы напряжения и ИБП
• Комплекты оборудования
• Биметаллические радиаторыАлюминиевые радиаторыПанельные радиаторыСтальные трубчатыеКонвекторы напольныеКонвекторы встраиваемыеЭлектрические конвекторы и радиаторыКонвекторы газовыеИнфракрасные обогревателиТеплый плинтусЧугунные радиаторыКомплектующие для радиаторовКомплектующие для встраиваемых конвекторовКомплектующие для напольных конвекторовТеплоносители
• Скважинные насосыКолодезные насосыЦиркуляционные насосыНасосные станцииДренажные насосыКанализационные установкиПоверхностные насосыФекальные насосыАвтоматика для насосовКомплектующие для систем водоснабжения
• Электрические накопительные водонагревателиЭлектрические проточные водонагревателиБойлеры косвенного нагреваГазовые накопительные водонагревателиГазовые проточные водонагреватели (Газовые колонки)Комбинированные водонагревателиКомплектующие для бойлеров косвенного нагрева
• Электрический теплый полВодяной теплый полКомплектующие для электрического теплого полаКомплектующие для водяного теплого полаПлиты теплоизоляционные для теплого полаКабели для обогрева труб
• ГидроаккумуляторыЕмкости для водыРасширительные бакиМембраны
• ГазгольдерыБаллонные установки
• СептикиДополнительное оборудование для септиков
• Полипропиленовые трубыТрубы из сшитого полиэтиленаДренажные трубыМедные трубыТрубы ПНДГибкие подводкиКанализационные трубы (внутренние)Канализационные трубы (наружные)Оборудование для работы с сшитым полиэтиленомКрепежМеталлопластиковые трубыОборудование для сварки трубКомплектующие к сварочным аппаратам
• Полипропиленовые фитингиСредства герметизацииФитинги резьбовыеКанализационные фитингиМеталлопластиковые фитингиФитинги для дренажных трубФитинги для труб из сшитого полиэтиленаФитинги для медных трубФитинги для ПНД труб
• Термостатические элементы и головкиАрматура безопасностиФитинги коллекторныеАрматура для подключения бытовой техникиБалансировкаОбратные клапанаКоллекторыКраныСетчатые фильтры грубой очисткиМодули быстрого монтажаШкафы коллекторныеСервоприводы
• Каминные облицовкиБанные печиТопкиАксессуары для каминовДровяные каминыЭлектрические камины
• Счетчики водыТеплосчетчикиСчетчики газаАвтоматика для счетчиковКомплектующие для счетчиков
• Плиты теплоизоляционныеРулонная теплоизоляцияТрубная теплоизоляция
• Фильтры для водыСистемы очистки воды для загородных домовФильтры для питьевой водыКартриджи и комплектующиеФильтры для воды грубой очистки
• Защита от протечек
• Мобильные кондиционерыСплит системы
• Запчасти для котлов
• Электрогенераторы бензиновыеЭлектрогенераторы газовыеЭлектрогенераторы дизельные

 ×Заказ по спискуВы можете отправить заказ по заранее составленной смете

Косвенные накопительные водонагреватель настенные

Накопительные водонагреватель

Итальянские электрические накопительные водонагреватели Ariston настенные

Комбинированные водонагреватели Thermex ER

Комбинированные водонагреватели настенные OKCV

Комбинированные водонагреватели с нагревательным элементом тэн, теплообменник OKCE

Электрические проточные электрические проточные водонагреватели с трубчатым нагревательным элементом настенные

Комбинированные водонагреватели Drazice с нагревательным элементом тэн, теплообменник OKCV

Комбинированные водонагреватели настенные

Немецкие электрические проточные водонагреватели

Что дает модуляция пламени?

Тем, кто к любому делу подходит практично, привык тратить деньги рационально, следует обратить внимание именно на такие модели приборов. Смысл и пользу от плавного регулирования пламени понять несложно.

•Оптимизируется расход топлива. Автоматическое регулирование интенсивности пламени позволяет добиться – в пересчете на сезон – сокращения затрат на обогрев строения. •Если котел двухконтурный, то объем расходуемой воды ГВС никак не отражается на ее температуре – она неизменна. •Снижение давления газа в магистральном трубопроводе (а зимой это не редкость) не отражается на эффективности работы газового оборудования. •Минимизируется риск выхода из строя некоторых элементов котла. Статистика ремонтов оборудования (причем любого типа) показывает, что основная причина всех неисправностей (до 90%) – в различных переключениях. Потому и ступенчатая модуляция явно проигрывает перед плавной регулировкой мощности.

Практические рекомендации

•Чтобы деньги были потрачены не зря, по вопросу приобретения котла с модулируемой горелкой лучше проконсультироваться со специалистом. Нюансов выбора настолько много, что учесть их все, не имея профильной подготовки, вряд ли возможно. А если речь идет о приборе с такой (плавного регулирования) горелкой, тем более. •Покупать отопительный агрегат желательно в компании, которая имеет свой сервисный центр. Это гарантирует, что в любой ситуации пользователь не останется с возникшей проблемой, касающейся котла или системы в целом, один на один.

«АЛЬФАТЭП» не первый год работает в сфере инженерных коммуникаций. Она всегда поможет собственникам строений, расположенных в Подмосковье, в решении задач, связанных с отоплением зданий и сооружений. На ее складах значительный сортамент соответствующего оборудования, а в штате – квалифицированные мастера. Нужно лишь позвонить на номер контактного телефона «АЛЬФАТЭП» 8 (495) 109-00-95, и ее сотрудники помогут подобрать оптимальную модель котла с учетом всех особенностей дома и схемы отопления. При необходимости разработают другую, доставят прибор на место, установят, произведут грамотную обвязку и опробуют в действии. Компания гарантирует и техническое сопровождение проданных устройств, а специалисты сервисной службы (при заключении договора) готовы взять обязанности по постгарантийному обслуживанию и ремонту техники на себя.

—> ПоделитьсяТвитнутьПоделитьсяПоделитьсяПоделитьсяСодержимое:ды и типы горелок отопительных котловСуществующая классификация, которую имеют газовые горелки для котлов отопления, учитывает принцип работы, подачи воздуха и формирования огненного факела. От конструкции горелочного устройства, зависит мощность котла, основные и дополнительные функции, допустимый тип топлива.

Виды и типы горелок газовых отопительных котлов

В газовом котле, лучше использовать горелку, указанную производителем в инструкции по эксплуатации. Теплообменник, конструкция котельного оборудования, разрабатываются с учетом типа установленного горелочного устройства.По своему предназначению, различают два типа газовых горелок:Помимо предназначения, классификация учитывает тип топлива, поступающего в камеру сгорания. Различают горелочные устройства двух типов:Различие между оборудованием, состоит в диаметре газовых форсунок и рабочем давлении газа. В бытовых котлах известных европейских производителей, зачастую, устанавливают универсальные горелки, способные быстро перестраиваться под природный и сжиженный газ.Основная классификация связана с принципом работы горелочных устройств: изготовлением газо-воздушной горючей смеси, подачей газа в камеру сгорания и другими особенностями.

Газовые наддувные-вентиляторные горелки (дутьевые)

Устройство дутьевой горелки, имеет сложную конструкцию, включающую встроенный вентилятор или турбину. Газовоздушная смесь готовится в точных пропорциях, благодаря принудительному и контролируемому нагнетанию воздуха.Газовый котел с наддувной горелкой, отличается экономичностью и высокой производительностью.Дутьевое горелочное устройство отличают следующие особенности:Дутьевые горелочные устройства, устранили основную причину отрыва пламени от горелки, часто встречающуюся в атмосферных котлах, по причине резкого повышения давления в трубопроводе. Интенсивность горения меняется, в зависимости от рабочих показателей в автоматическом режиме.

Диффузные горелки для сжигания газа

Принцип работы диффузной горелки, связан с раздельной подачей воздуха непосредственно в камеру сгорания и частичного предварительного смешения газовоздушной смеси. Особенности работы позволяют увеличить и стабилизировать давление газа перед горелкой, и добиться устойчивого факела пламени даже при снижении рабочих параметров.Диффузные горелки не получили широкого применения и в основном, устанавливаются в котлах промышленного типа большой мощности. В бытовых котлах, диффузно-кинетические горелочные устройства, не встречаются.

Инжекционные газовые горелочные устройства (инжекторные)

Инжекционные горелки, в основном устанавливаются в бытовых котлах отопления. Название связано с используемым принципом работы.Изготовление газо-воздушной смеси происходит в несколько этапов:Факельные горелки поддерживают необходимую температуру теплоносителя, принципом включения и отключения. В камере сгорания, в постоянном режиме работает запальник или пилотная горелка, от которой поджигается основное горелочное устройство. Инжекторные горелки, устанавливаются в тепловых агрегатах малой и средней мощности.Температура ядра факела, остается стабильной, вне зависимости от внешних факторов и нагрева теплоносителя, что часто приводит к перерасходу топлива. По сравнению с дутьевыми горелочными устройствами, инжекторные модели, сжигают газа на 15-20% больше.

Классификация газовых горелок по типу регулировки

Кроме принципа работы, газовые горелочные устройства для отопительных котлов, классифицируют по типу регулировки и особенностям конструкции. Рабочие параметры влияют на теплоэффективность, экономичность и надежность.На данный момент, изготавливаются четыре базовых модификации горелочных устройств:От типа регулировки, зависит, закрытая или открытая горелка будет использоваться. Соответственно, вид устройства окажет влияние на требования, предъявляемые к монтажу и эксплуатации отопительного котла.

Одноступенчатые горелки

В большинстве случаев, это атмосферные газовые горелки для бытовых котлов отопления. Принцип работы заключается в попеременном включении и отключении горелочного устройства. Периодичность включения горелки, зависит от скорости остывания теплоносителя и выставленного с помощью механического терморегулятора, режима работы.Главные особенности одноступенчатых горелок:

• Работают независимо от наличия электропитания – регулирование рабочего режима, выполняется с помощью термопары, при нагревании, продуцирующей низкопотенциальное напряжение, достаточное для обеспечения работоспособности устройства.
• Больший расход газа – особенность работы котлов с атмосферными газовыми горелками, это необходимость в постоянном горении запальника. Пламя пилотной горелки, воздействует на термопару. При затухании, отключается подача газа. От огня запальника, зажигается основная горелка при остывании теплоносителя.Определенное количество газа, расходуется на поддержание работы запальника. Перерасход наблюдается и по причине отсутствия точной регулировки рабочей температуры.
• Надежность – газовые энергонезависимые горелки, имеют простую конструкцию, в которой практически нечему ломаться. По этой причине, устройства редко выходят из строя и служат весь срок заявленной производителем эксплуатации.
• Розжиг – запальник поджигается пьезоэлементом или вручную, с помощью спичек, через специальный люк в корпусе котла.

Котлы с одноступенчатыми атмосферными горелками, устанавливают в местности, где происходят регулярные отключения электричества.

Двухступенчатые горелки

Двухступенчатые виды газовых горелок, подходят для бытовых котлов с точной регулировкой минимального и максимального потока газа. Название говорит о том, что устройство работает в двух установленных производителем режимах, обычно, на 30% и 100% от номинальной мощности.Принцип работы двухступенчатой горелки заключается в следующем:Даже первые модели двухступенчатых горелок, позволили снизить расход газа, приблизительно на 10%. В современном оборудование, затраты уменьшились по сравнению с атмосферными одноступенчатыми устройствами, еще на 10-15%.

Плавно-двухступенчатые горелки

Принцип работы плавно переключающихся устройств, идентичен двухступенчатым горелкам. Единственное отличие – переключение, выполняемое без резких рывков, что приводит к следующим преимуществам:Количество ступеней, указывает на число рабочих режимов горелочного устройства. Одноступенчатые модели, работают только на полной мощности, двухступенчатые, попеременно на 30% и 100% производительности.

Модулируемые горелки

Наиболее экономичные горелки – модулируемые. Рабочий диапазон, от 10 до 100%. Уменьшение или увеличение мощности горелки, осуществляется в полностью автоматическом режиме. Работу контролирует микропроцессорная автоматика, считывающая показания различных датчиков и подбирающая оптимальный режим, основываясь на получаемой информации.Накопление сажи на горелке, практически исключается. Автоматика регулирует подачу воздуха и газа на горелку, подбирая такое соотношение газо-воздушной смеси, которое бы обеспечило максимально полное выжигание топлива.Модуляционная газовая горелка работает как автономное устройство с широким диапазоном возможностей. Горение осуществляется в постоянном режиме. Запальник не требуется.Многоступенчатые модулируемые газовые горелки, имеют несколько особенностей и рабочих параметров, влияющих на теплотехнические характеристики:

• Автоматика управления модулируемыми горелками – практически, это мини компьютер, рассчитывающий оптимальную мощность, исходя из полученной информации. Автоматика одновременно подключается к датчику давления газа на горелке, комнатным термодатчикам, турбине, нагнетающей воздух и т.п.Модуляция горелки осуществляется в полностью автоматическом режиме. Для работы автоматики, требуется специальное программное обеспечение, предоставляемое заводом изготовителем при покупке котла.
• Универсальность – газовый котел с модуляционной горелкой, изначально настроен на параметры природного газа. Для перехода на сжиженный газ, потребуется сделать небольшие изменения в рабочих настройках, занимающие не более 10-15 минут времени. Модуляционное устройство автоматически приспособится к изменению давления газа на горелке.
• Экономичность – достигается благодаря нескольким особенностям, связанным с модуляцией. Регулировка горелки, выполняемая автоматикой, одновременно учитывает все рабочие параметры: давление и нагрев теплоносителя, качество топлива, характеристики магистрали, заданный режим обогрева. В процессе отопления, обеспечивается практически 100% догорание газа и максимально полное и эффективное использование продуцируемого тепла.

На данный момент, модуляционные горелки выпускаются закрытого и атмосферного типа. Появились универсальные устройства, способные помимо природного и баллонного газа, работать на жидком топливе.

Как правильно подобрать газовое горелочное устройство для котла

Правильно подобрать горелку самостоятельно, без специальных навыков, практически нереально. Перед выбором, стоит получить грамотную консультацию специалиста.При подборе обращают внимание на следующие аспекты и технические характеристики:

• Производительность – мощность котла отопления зависит от мощности горелки. По этой причине, горелочное устройство подбирают идентичным, по мощности отопительному агрегату.
• Шумовые характеристики горелки – данный фактор учитывают при подборе дутьевого устройства. Во время работы, вентиляторы создают шум высокой интенсивности. Учитывая эту особенность, ведущие европейские производители, оснастили конструкцию горелки звукоизоляционным кожухом. При подборе, обращают внимание на коэффициент шума, параметр в дБ указан в технической документации.
• Преимущества и недостатки – у каждого горелочного устройства, есть свои минусы и плюсы. Модулируемые горелки, стоят дорого и требуют точной первоначальной настройки, что требует привлечения специалиста. Атмосферные, имеют привлекательную стоимость, но в процессе эксплуатации, тратят на 15-20% больше «голубого» топлива.
• Тип котельного оборудования – настенные котлы, оборудуются исключительно встраиваемыми горелочными устройствами. Модели с закрытой камерой сгорания, оснащаются турбированными горелками. На напольный котел, можно поставить как встроенную, так и навесную горелку (большей мощности).
• Тип топлива – атмосферные горелки разработаны для сжигания природного газа. Чтобы пользоваться топливом от газового баллона, придется сделать существенное переоборудование. Во время модификации, меняют форсунки газовых горелок (для пропан-бутановой смеси, нужны инжекторы с меньшим сечением отверстия). Автоматику дополнительно регулируют под низкое давление газа.Как показывает практика, одноступенчатые горелки, переоборудовать получается далеко не всегда. Если планируется подключать газобаллонную установку, лучше выбрать двухступенчатую или модулируемую горелку.
• Адаптация к отечественным условиям газоснабжения – еще один важный фактор, влияющий на выбор отопительного оборудования. На «Западе», в странах ЕС, давление магистрального газа значительно отличается от отечественных параметров.Не редко бывает, что после подключения устройства даже именитых брендов, наблюдаются неисправности: срывает пламя с горелки, автоматика постоянно выдает ошибки и отказывается выводить котел в рабочий режим.

После подбора по рабочим параметрам и техническим характеристикам, выбирают модуль по производителю и стоимости.

Производители горелок для котлов

Лучшие газовые горелки для котлов, изготавливают немецкие компании. Отличительными чертами продукции, остается максимальная автоматизация, надежность и качество сборки. Отдельно можно выделить экономичность, достигаемую точностью заводских настроек.Свою продукцию, кроме концернов Германии, предлагают заводы, расположенные в Италии, России, Корее и других странах:

• Немецкие горелки – оптимальный вариант, единственным недостатком которого, считается высокая стоимость модулей. Продукция выпускается под следующими брендами:
• Итальянские горелки – более дешевый вариант по сравнению с немецкими аналогами. Практически не уступают по своим теплотехническим характеристикам. Модули отличаются функциональностью и автоматизацией. Продукцию предлагают следующие заводы:
• Газовые горелки для котлов отопления российского производства – главное достоинство отечественных устройств, это неприхотливость к качеству топлива и тонкостями эксплуатации. Продукция выпускается с полной адаптацией и учетом особенностей русской зимы. Отдельного внимания, заслуживают следующие бренды:

Конечно, в данном списке приведен далеко не полный перечень брендов газовых горелок. Популярностью пользуются модули, выпускаемые и в других странах. Согласно статистике продаж, постоянный спрос существует на следующую продукцию:

Стоимость газовой горелки

Современные конструкции автоматических газовых горелок для бытовых водогрейных котлов, имеют большую стоимость, за счет использования микропроцессорного управления. На цену влияет территориальный признак, производительность устройства и рост курса валют.На стоимость оказывают влияние еще несколько факторов:

• Марка стали для изготовления газовых горелок – европейские производители, используют жаропрочную нержавеющую сталь. Материал долговечный, но увеличивает себестоимость продукции. В отечественных модулях, нередко встречается конструкционная сталь, имеющая меньший срок службы, но и стоящая приблизительно вдвое дешевле.
• Производство газовых горелок для котлов – изготовленные в Германии, имеют цену, начинающуюся от 50 тыс. руб. Итальянские аналоги, обойдутся от 15 тыс. руб. Российская продукция, стоит 8-10 тыс. руб.

Еще один фактор, влияющий на стоимость замены, цена, которую придется заплатить за установку и дальнейшую регулировку горелочного устройства. Специалист компании, продающей горелки, выполнит точные настройки и регулировку пламени, чтобы обеспечить минимальный процент недожига газа.Сделать настройки самостоятельно можно, в случае атмосферных одноступенчатых горелок. Подачу газа регулируют, пока цвет пламени не станет синим. Самостоятельно отрегулировать модуляционные горелочные устройства, без должной специализированной подготовки, не получится.

Нужно ли разрешение на замену горелки

Эффективность замены горелки в газовом котле, зависит от многих составляющих и не всегда является успешной. Причины этому – элементарное несоблюдение условий смены горелочного устройства, указанных заводом изготовителем котельного оборудования.Чтобы заменить горелку потребуются, следующие документы:Если модуль меняют на идентичный по мощности и конструкции, в связи с выходом старого горелочного устройства из строя, то работы по замене, расцениваются как сервисное обслуживание. Оформление разрешительных документов и получение согласований не требуется. Установка новой горелки с увеличением мощности или конфигурации, требует обязательной перерегистрации отопительного оборудования.</li>

Каждый владелец квартиры или частного дома, где установлено газовое оборудование для отопительной системы, сталкивался с проблемами, связанными с его настройкой или перебоями в работе, не так ли? Чтобы обеспечить правильную работу отопительной системы, необходимо знать нюансы работы газовых приборов и особенности их настройки, а вся эта информация собрана в данной статье.

Также в этой публикации собрана исчерпывающая информация о видах и устройстве газовой горелки. Кроме этого вы найдете информацию о настройке пламени в газовых горелках и основных причинах, по которым ваше оборудование дает сбои или вовсе не работает.

Устройство горелки и ее разновидности

Все отопительные котлы отличаются между собой по типу топлива, которое в них применяется. Самым доступным, конечно же, является газ. Этот вид топлива наиболее распространенный и от него меньше всего отходов горения. При этом уровень КПД достаточно высокий.

А стандартная газовая горелка – это основной элемент в отопительной системе, который осуществляет подачу и розжиг топлива в газовом котле. Именно об устройстве и принципе работы горелки мы подробно поговорим далее.

Как устроена и работает газовая горелка?

Газовая горелка предназначена для того, чтобы подавать горючую смесь вместе с воздухом, далее эти компоненты смешиваются в камере сгорания. Дальнейший процесс заключается в том, чтобы поддерживать равномерное горение топлива.

Принцип работы газовой горелки заключается в том, что топливо в неё попадает через эжектор. Затем газ смешивается с воздухом и поступает по трубкам к специальным отверстиям. На этом этапе газ поджигается при помощи искры, которая образуется путем подачи электрического импульса

Принцип работы предположительно разделим на такие этапы:

• подготовка;
• соединение;
• горение.

Так, сначала все необходимые составляющие горючей смеси проходят подготовительный процесс. Они набирают определенную скорость, температуру и нужное направление движения частиц. Далее топливо совмещается с воздухом и попадает в камеру сгорания топлива. После этого происходит его возгорание.

Основные конструкционные элементы газовой горелки рассмотрены на схеме, приведенной ниже.

Турбированные газовые горелки отличаются от инжекторных тем, что воздух подается в камеру горения при помощи турбины с вентилятором. Такие устройства проще регулировать, но от них больше шума. Чтобы избавиться от нежелательных звуков, можно использовать специальные устройства для поглощения звукаИнжекционные горелки работают без дополнительной турбины, которая создает давление для пламени. После того как газ смешивается с воздухом, создается достаточное давление для розжига пламени

Что касается возможных поломок горелки и безопасности использования газового оборудования при этом, то производители котлов не забыли учесть этот момент. Так, во всех современных котлах есть дополнительные конструктивные элементы, которые обеспечивают более безопасную работу и автоматическую остановку при поломке горелки или прочих аварийных ситуациях.

Когда некоторые элементы оборудования выходят из строя, то в случае их поломки прибор самостоятельно отключается.

В газовых горелках с электрическим розжигом, есть два специальных элемента, которые предназначены для розжига и контроля пламени. Термопара предназначена для обеспечения подачи газа, если она будет неисправна, то могут быть перебои в подаче топлива или затухание пламени после розжига. Второй элемент – пьезоэлемент, он подает искру для розжига. Если ваш котел не загорается или тухнет, то причина может быть в неисправности термопары или пьезоэлемента

Есть модели, в которых розжиг происходит путём подачи искры от электрического пьезоэлемента. Но и в таких котлах также есть составляющие элементы, которые способны обеспечить безопасность использования оборудования в случае поломки газовой горелки или при прочих неисправностях.

Чтобы при розжиге горелки не возникали проблемы, важно своевременно проводить ТО. Обязательную проверку и обслуживание газового котла необходимо выполнять перед отопительным сезоном, но не реже чем один раз в год.

Основные виды горелок для газового котла

Для максимальной эффективности работы отопительной системы в частном доме в газовый котел устанавливают горелку. Подобное оборудование облегчает регулирование процессов горения в системе. Вследствие этого топливо равномерно сгорает.

Горелки по принципу работы делят на:

• инжекционные;
• турбированные;
• комбинированные.

Инжекторный (инжекционный) тип газовых горелок – составная часть газового котла. Она работает таким образом, что воздух проникает в рабочую зону путем инжекции. Чтобы равномерно поддерживать процесс горения, окислитель поступает в резервуар под определенным давлением и смешивается с газообразным топливом.

Этот тип прибора предназначен исключительно для работы с природным газом. Для другого типа газа, например, сжиженного, необходимо устанавливать дополнительные элементы.

Газовая горелка предназначена для того, чтобы обеспечить подачу газа и его розжига, для дальнейшего нагрева теплообменного оборудования, которое передает тепло дальше по отопительной системе. Газовые горелки бывают нескольких видов: инжекционные и турбированные (работают за счет вентилятора)

Второй тип горелок (турбированный) работает по другому принципу. Здесь воздух поступает в рабочую зону и смешивается с горючим топливом при помощи вентилятора. Благодаря системе управления можно регулировать скорость вращения лопастей, тем самым регулировать подачу окислителя. Такое устройство позволяет качественно повысить КПД котла.

Несмотря на шум, который доносится от вентилятора, такие приборы довольно эффективны, а нежелательные звуки можно устранить путем установки дополнительных шумоподавляющих приспособлений. Они более производительные. Но, как известно, турбины часто выходят из строя при несоблюдении правил эксплуатации.

Но, есть и горелки комбинированного типа. Они также предназначены для котлов и работают не только на газу, но и на других видах топлива. Для таких систем отопления не нужны дополнительные конструктивные элементы, так как они установлены изначально. Эти виды оборудования стоят намного дороже.

Также горелки разделяют на промышленные и бытовые. Разницы между их принципом работы практически нет.

Для промышленных целей используют котлы повышенной мощности. Такое оборудование не только гораздо больше, чем бытовой прибор, но и потребление топлива будет значительно выше

Но, несмотря на различия в устройстве газовых горелок, все они предназначены для качественного сжигания топлива.

Настройка пламени газовой горелки

Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

Особенности настройки горелки котла

Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО₂ будет выше нормы, а КПД оборудования будет снижаться.

Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

Когда необходима регулировка пламени?

Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

И это может происходить по следующим причинам:

• Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
• Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
• Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
• Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.

Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

Рекомендации по хранению и разборке

Все газовые приборы требуют бережного обращения и соблюдения правил безопасной эксплуатации. Поэтому не рекомендуется самовольно устранять неисправности или выполнять разборку горелки и самого газового котла.

Для того чтобы избежать аварийных ситуаций, а также для обеспечения правильной и эффективной работы устройства, лучше всего обратиться в газовую компанию, с которой у вас заключен договор на ТО. Вызов специалиста будет самым разумным решением, ведь цена вашей жизни и жизни окружающих людей, намного выше, чем обращение к специалисту.

Что касается хранения бытовых газовых горелок, так тут все просто. Их необходимо хранить в сухом и проветриваемом помещении, чтобы избежать коррозии металлических частей.

Убедитесь, что внутри отопительной системы вашего котла отсутствует влага, если выходы будут ржавыми, то, скорее всего, влага присутствует. Если вы планируете оставить газовый котел на зиму в гараже или другом, неотапливаемом помещении, тогда позаботьтесь, чтобы эти входы не были закрыты.Что нужно для естественного испарения воды

Для хранения самого котла, необходимо убедится, что на выходах для подключения труб отопления отсутствуют заглушки.

Также нужно удостовериться, что внутри отсутствует вода. Если не слить воду, то резервуар поржавеет и котел будет непригоден к использованию.

Выводы и полезное видео по теме

Советуем посмотреть тематическое видео по настройке пламени в газовой горелке. В данном видео, рассказывается об основных проблемах газовой горелки, когда требуется настройка пламени.

Посмотрите следующий видео ролик, в котором подробно рассказаны основные причины, по которым ваша газовая горелка работает не должным образом, или вовсе перестала разжигаться. Самая распространенная причина – накопление большого количества сажи, которая образовывается от неполного сгорания газа:

Старайтесь правильно пользоваться собственным оборудованием, если запуск горелки газового котла происходит с какими-то перебоями, значит нужно срочно выполнить диагностику и выяснить причину перебоев, в противном случае прибор может навредить вашему имуществу или жизни.

Также стоит помнить о хранении и транспортировке газовых горелок. Для этого необходимо изучить правила эксплуатации, которые написаны в документации. Такие документы должны входить в комплект при покупке оборудования. В любом случае, при выяснении каких-то неисправностей, срочно обратитесь в газовую службу или надежным специалистам, которые помогут вам решить сложившуюся ситуацию.

Хотите дополнить изложенную выше информацию полезными сведениями по теме статьи? Или желаете поделиться с другими пользователями собственным опытом настройки бытовой газовой горелки? Пишите свои комментарии, делитесь опытом, участвуйте в обсуждении – форма обратной связи расположена ниже.

Используемые источники:

• http://oteple.com/odnostupenchatye-dvuxstupenchatye-moduliruemye-gazovye-gorelki/
• https://unidim.com.ua/blog/chto-takoe-moduliruemaya-gorelka-gazovogo-kotla
• https://alfatep.ru/article/vodonagrevateli/plavnaya-modulyazia-plameni/
• https://avtonomnoeteplo.ru/otopitelnye_kotly/310-gazovye-gorelki-dlya-kotlov.html
• https://sovet-ingenera.com/gaz/equip/ustroystvo-gazovoy-gorelki.html
