Для контроля расхода электроэнергии используются специальные приборы учета, которые называются счетчиками. Приборы Меркурий набирают особую популярность благодаря своим положительным качествам. Представлен в нескольких моделях, каждая из которых имеет свои особенности, плюсы и минусы.
Описание счетчика
Виды электросчетчиков Меркурий
Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.
Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.
Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.
Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.
Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.
Покупать изделие следует в специализированном магазине, чтобы не приобрести подделку. На каждый счетчик ставится свой идентификационный код, который затем регистрируется в реестре.
Разновидности приборов учета
Меркурий 201
В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.
Меркурий 200
Счетчик Меркурий двухтарифный однофазный серии 200 используется нечасто. Работает на частоте 50 Гц.
Меркурий 201
Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.
Меркурий 230
Меркурий 230
Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.
В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.
Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.
Основные элементы конструкции:
- корпус;
- заземляющее устройство;
- контактная колодка;
- крышка.
Информацию в счетчике получает и преобразует микропроцессор.
Меркурий 231
Меркурий 231
Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.
Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.
Характеристики Меркурий 231:
- Первый класс точности.
- Номинальное напряжение 3*220/380 В.
- Номинальная сила тока 5П.
- Предельная сила тока 60 А.
- Высокие показатели чувствительности.
- Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
- Рабочие температуры от -40°С до +55°С .
Можно устанавливать единый тариф.
Меркурий 234 ART
Меркурий 234 ART
Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.
Технические характеристики:
- Интерфейс PLC-I.
- Есть возможность подсоединения дополнительного питания напряжением 230 В.
- Гальванически развязанный импульсный выход.
- Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
- Наличие встроенного реле на 60А.
- ЖКИ подсветка.
- Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
- Тарифный учет по зонам.
- Учет потерь в линиях электропередач.
- Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
- Журнал событий.
Основное применение – в быту, на производстве.
Схемы подключения
В домах ставятся однофазные и трехфазные устройства с ограничителем мощности. От количества фаз зависит способ подключения.
Счетчик Меркурий однофазный имеет 4 соединения:
- Выход на наружную сеть 220 В.
- Вывод фазы со счетчика на квартиру.
- Клемма для подключения нуля от внешней электросети к прибору.
- Клемма от нуля со счетчика на помещение.
Провода соединяются таким же способом.
Трехфазные изделия имеют более сложную схему подсоединения, которая зависит от типа счетчика. Наиболее популярным является прямое включение без использования трансформаторов. Можно применять дома, но на производственных предприятиях обязательно ставится преобразователь переменного тока в напряжение.
Плюсы и минусы
К достоинствам электросчетчика можно отнести его небольшие размеры
При производстве изделия разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и развитым функциям.
Основные плюсы:
- Широкий выбор моделей.
- Качество и надежность.
- Низкая стоимость изделия.
- Защита от взлома и несанкционированного доступа.
- Простота и удобство работы.
- Применение современных компонентов.
- Многофункциональность.
- Миниатюрность размеров.
- Возможность разделения энергопотребления по зонам, которая позволяет сэкономить существенные финансовые средства.
- Расширенный диапазон температур.
- Высокая точность определения результатов и малое потребление энергии.
- Возможность создания автоматизированной системы контроля.
- Возможность ручного и автоматического снятия показаний.
Некоторых останавливает от приобретения электросчетчика долгая его окупаемость
Не все население готово перейти на счетчики энергии Меркурий. Это связано со следующими факторами:
- Невысокая стоимость электричества сдерживает людей от перехода на новые устройства учета, так как они будут долго окупаться.
- Разделение тарифа на дневное и ночное время может потребовать от граждан изменения своего распорядка дня. Например, пользоваться мощными установками выгоднее в ночное время суток. Аналогично с производствами.
- Некоторые группы населения могут иметь проблемы при снятии данных с прибора учета.
Несмотря на недостатки, счетчик электроэнергии Меркурий является одним из самых удобных и выгодных приборов.
Снятие показаний с электросчетчика
Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.
Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.
Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.
Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со счетчиками Энергомера занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.
Если вы еще не определились, какой электросчетчик купить себе домой, статья «Как правильно выбрать электросчетчик для дома» поможет вам выбрать именно тот счетчик, который вы хотели.
Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.
Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии:
1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.
2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.
3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04
Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.
В стандартную комплектацию счетчика Меркурий 201 входят:
- Собственно, сам счетчик Меркурий 201.
- Паспорт и инструкция на счетчик Меркурий 201.
- Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.
У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:
Как видно из паспорта на счетчик Меркурий 201, они выпускаются:
- с максимальным током на 60 или 80 А;
- с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
- с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
- могут комплектоваться модемом для удаленного снятия показаний;
- разное количество передаваемых импульсов (телеметрия).
На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.
Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.
Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.
Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,
так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.
Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье «Замена электросчетчика».
Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.
Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.
Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.
Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.
После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.
Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.
Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.
Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.
Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.
Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.
Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:
| Электросчетчик | Производитель | Ширина,мм |
| Меркурий 201 | Инкотекс | 105 |
| СЕ101-R5 | Энергомера | 89 |
| Нева 103 | Тайпит | 78 |
Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.
Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.
Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье «Схема подключения однофазного счетчика».
Спасибо за внимание.
Счётчик Меркурий 201 – однофазное однотарифное устройство для определения расходных показателей по активной электрической энергии и мощностным параметрам переменных двухпроводных сетей. Изделие подходит к применению частными лицами или компаниями в целях индивидуального коммерческого или организационного учёта потреблённой электроэнергии, при условии установки в защищённом помещении.
Вид счётчика – Меркурий 201
Устройство и принцип работы
В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:
- клеммная планка с шунтом;
- электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
- встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
- жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).
Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой
Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Номинальное напряжение (Uном), В | 230 |
| 0,9 — 1,1 | |
| 0,8 — 1,15 | |
| 0 — 1,15 | |
| Базовое значение тока (Iб), А | 5 или 10 |
| Максимальное значение тока (Imax), А | 60 или 80 |
| Класс точности | |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность), А, не более: | |
| Постоянная (передаточное число) счетчиков, имп/кВт*ч | 6400 или 5000 или 3200 |
| Жидкокристаллический индикатор: | |
| Отсчетное устройство: | |
| Количество тарифов | 1 |
| Полная мощность, потребляемая цепью тока, В*А, не более | 0,1 |
| Активная мощность, потребляемая цепью напряжения, Вт, не более: | |
| Полная мощность, потребляемая цепью напряжения, В*А, не более: | |
| Габаритные размеры счетчика, мм, не более: | |
| Масса счетчика, кг, не более | 0,34 |
| Средняя наработка до отказа, час. | 220000 |
| Нормативный срок службы, лет | 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 660 |
Габаритные размеры счётчика – Меркурий 201
Документация прибора
Каталог счётчиков – Меркурий: Смотреть
Сертификат: Смотреть
Свидетельство: Смотреть
Описание типа: Смотреть
Гарантия на прибор
Изготовитель принимает продукцию на гарантийный ремонт, если на протяжении 3-х лет от дня установки или после 42 месяцев от даты производства произойдёт отказ, обусловленный заводским браком.
Потребитель или торговая организация, предоставляющая изделие для гарантийного обслуживания, должна приложить паспорт аппарата. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства.
Частота индикации
Прибор снабжён индикатором, указывающим на интенсивность расхода. В зависимости от исполнения отмечается разная цена одного импульса. Постоянная составляет 3200, 5000 или 6400 импульсов, т. е. расход 10 Вт*ч будет соответствовать для различных моделей 32-м, 50-ти или 64-м импульсам индикатора.
Преимущества прибора
Производитель предлагает продукцию со следующими достоинствами:
- защитой от постороннего воздействия;
- привлекательным исполнением корпуса и экрана;
- компактными габаритами;
- удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
- возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
- наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
- доступной ценой;
- соответствием установленным государственным стандартам по точности измерения;
- функцией записи основных характеристик во встроенной памяти;
- энергонезависимости по причине наличия автономного питания;
- долговечности и продолжительного интервала между поверками.
Разновидности счётчика
Изготовитель выпускает данную модель в шести исполнениях:
- 201.2 – модификация с жидкокристаллическим дисплеем, величиной постоянной – 6400 имп. за кВт*ч и величиной рабочего (предельного) электротока соответственно 5 (60) А;
- 201.4 – от предыдущего варианта отличают токовые параметры, составляющие 10 (80) А;
- 201.5 – токовые характеристики аналогичны исполнению 201.2, но вместо ЖКИ установлено роликовое механическое табло, а постоянная вдвое меньше;
- 201.6 – полный аналог предыдущего исполнения, с токовыми параметрами, идентичными модели 201.4;
- 201.7 – аналогичен модели 201.5, отличается исполнением корпуса;
- 201.8 – исполнение с величиной тока 5 (80) А, постоянной – 5000 имп. за кВт*ч и ЖКИ.
Характеристики разновидностей Меркурия 201
Кроме указанных особенностей все исполнения производится с классом точности 1 и 2 и компонуется в 4-х вариантах корпусов.
Замена батарейки
Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.
Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.
После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.
Снятие показаний
Для снятия показаний потребителю необходимо:
Снятие показаний со счётчика – Меркурий 201
- Записать число (обведено синей рамкой на фото), указывающее целое значение киловатт-часов с жидкокристаллического дисплея или роликового табло (в зависимости от модификации). Дробные доли, не подлежащие учёту, отображаются справа от запятой. Для исполнений с ЖКИ их будет две, для механического табло – одна, выполненная красным цветом.
- От показаний отнимаются предыдущие.
- Результат умножается на стоимость одного киловатт-часа.
Можно ли сэкономить
Изделие допускает экономию электроэнергии, если потребитель разумно использует энергетические ресурсы и подключает приборы, отличающиеся экономичными показателями. Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.
Подключение счётчика
Перед подключением аппарата подача электричества отключается. Изделие монтируется на ДИН-рейку, снимается крышка клеммной коробки, подключаются провода, согласно схеме, представленной в паспортной документации. Дополнительно схема выполнена на крышке клемм.
Схема подключения счётчика – Меркурий 201
Для моделей с ЖКИ и модемом потребуется дополнительная настройка программного обеспечения изделия.
К выполнению работ допускается электромонтёр с группой электробезопасности от третьей и выше.
После подключения производится соответствующая запись в графе паспорта о вводе электросчётчика в эксплуатацию.
<index>
Однотарифный счетчик Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частотой 50 Гц. Устройство обеспечивает регистрацию и хранение показаний электроэнергии и удобно для установки в квартиру, гараж или загородный дом.
Особенности в конструкции
Конструктивно все счетчики электроэнергии серии 201 исполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае отсчетной системой выступает барабан, во втором — жидкокристаллический дисплей. И барабан, и дисплей расположены на лицевой панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взломов и обеспечивает достаточную герметичность.
Прибор компактен, фиксируется на стене или иной поверхности с помощью дин-рейки. Такой вариант крепления является наиболее надежным.
Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода подключаются винтовым соединением.
Чтобы определить, сколько места занимает в электрическом щитке счетчик серии Меркурий 201, необходимо знать число модулей прибора. В различных моделях оно может не совпадать. Встречаются случаи, когда электрощиты не подходят под габариты устройства учета, и под них приходится вырезать специальные отверстия. Только в этом случае возможно прочно закрепить электросчетчик внутри щитка на дин-рейку. Узнать, сколько модулей занимает счетчик Меркурий 201, можно, ознакомившись с параметрами его модификаций.
Основные и дополнительные характеристики
В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.
Основные характеристики:
- номинальное напряжение сети — 230 В;
- номинальный ток — 5(60) — 10(80) А;
- порог чувствительности — 10/20/40 мА;
- диапазон температур в пределах -40…+75⁰С;
- масса — 0,25 (0,35) кг.
Дополнительные характеристики:
- срок службы — 30 лет;
- гарантийный срок эксплуатации — 3 года.
Читайте также: Что такое байпас в стабилизаторе напряжения — принцип работы стабилизаторов
Модификации
Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.
Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч — 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность — 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.
Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.
Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.
Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.
Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.
Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.
Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.
Читайте также: Что делать если остановился или сломался электросчетчик в квартире?
При отключении функции экономии счетчик функционирует в заводском режиме.
Схема подключения
Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения. Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом).
Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.
Для подключения провода есть 4 позиции:
- Питающей фазы от вводного автомата.
- Фазной нагрузки на питание помещения.
- Нулевого провода от вводного автомата.
- Нулевого провода нагрузки на питание помещения.
Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.
Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.
Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой.
Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.
Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика. Также нужно обращать внимание на соответствие по мощности и диаметру.
Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:
- класс точности;
- даты изготовления и поверки;
- номер занесения в Госреестр средств измерения.
Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.
Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.
Читайте также: Защита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?
Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.
Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.
Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.
Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.
</index>
Похожие статьи
Что такое варистор, основные технические параметры, для чего используетсяУстройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалКак правильно выбрать и какой лучше поставить электросчетчик в квартируЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейНаиболее распространенными на сегодняшний день считаются счетчики фирмы «Меркурий». Они заменили технически и этически устаревшие приборы с крутящимся колесиком. Новые счетчики обладают массой преимуществ, в том числе их выделяет демократичность и легкость в подключении.
Правильно подключить счетчик просто, следуя пошаговой инструкции. Но перед этим следует внимательно ознакомиться с документацией, разобраться в электрических схемах, и, соответственно, не забыть о соблюдении маркировки провода и проводников.
Основные схемы подключения
В современных домах стали популярны как однофазные, так и трехфазные устройства с ограничителем мощности. Некоторые потребители думают, что монтаж такого прибора представляет собой достаточно сложную процедуру. В действительности же схема механизма учета электроэнергии «Меркурий» очень понятна даже дилетанту.
Электросчетчик с одной фазой имеет 4 соединения:
- контакт от наружной сети (220 В), чтобы провести в дом или квартиру фазу. Начальный провод подключается от станции электроснабжения к домашнему счетчику.
- контакт для вывода фазы от счетчика, который подается на всю квартиру или дом. Для этого используют гибкий, плоский электрический кабель (ШВВП).
- клемма, подключающая ноль от внешней сети к прибору в помещении.
- клемма, откуда ноль направляется от счетчика непосредственно в помещение.
Подключение остальных проводов осуществляется таким же образом.
Система подсоединения установки с тремя фазами представляет более сложную схему. Контрольно-измерительные приборы этого вида имеют разный порядок действий при подключении – все зависит от типа счетчика.
Наиболее популярно оборудование с прямым включением, где не предполагается применение трансформаторов. Но есть оборудование, которое включается при помощи устройства, предназначенного для преобразования переменного тока в напряжение. Такая система используется на больших предприятиях.
Технические параметры
Приборы учета делятся на индукционные и электронные. Электронные счетчики отличает от механических приборов измерения более высокая точность и надежность.
Современные электронные приборы, кроме индивидуального контроля энергии, имеют дополнительные функции, позволяющие вести контроль над различными параметрами и состоянием самого устройства. Данные с электронных счетчиков считываются в пункте эксплуатации, а также через программную структуру дистанционно.
Прибор высокой точности «Меркурий» является техническим урегулированием задач частного энергоучета и имеет следующие отличительные характеристики:
- расширенный масштаб действующих температур;
- технологический ресурс по виду точности;
- различные виды интерфейса и вызываемые импульсом выходы способствуют использование счетчиков и в автоматизированной системе коммерческого учета электроэнергии;
- небольшое собственное потребление энергии;
- имеет как ручной, так и автоматический способ снятия показаний;
- не позволяет хищение энергии при неисправности подключения токового ряда.
- счетчики созданы в результате достижений новых технологий и максимально упрощены для широкого применения.
Конструкция счётчика такова:
- корпус;
- контактная колодка;
- защитная крышка соединительной колодки;
- устройство управления, определения и учета.
Кнопки снятия показаний располагаются на крышке и связаны с устройством управления, измерения и индикации.
Показания электронных счетчиков электроэнергии
В новейших электросчетчиках размещается электронное табло, а не механическое, с крутящимся колесиком. На экране отображаются цифры: дата, часы и другая информация. Вне зависимости от модели данные считываются одинаково. Все отличие в количестве нажатия на кнопочку – ввод. У многозонного счетчика показания отображаются по порядку: Т1, Т2, Т3, Т4.
Для того, чтобы снять показания электронного счетчика нужно дождаться, когда высветится требующаяся информация и записать ее.
Второй способ — нажимать на «ввод» столько раз, сколько потребуется для нужных показаний. Они различаются по определенным символам. После появления необходимых данных, как показано на фото счетчика меркурий, их списывают и проводят расчеты. Запомните, цифры после точки не учитываются.
Преимущества и недостатки
При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.
Импульсная защита — классификация устройств, схемы подключения, особенности электромонтажных работ
Промежуточное реле — классификация, назначение, подключение и особенности срабатывания (Инструкция)По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей.
Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.
Отсюда следует, что установив контрольно-измерительный прибор учета электричества и распределив энергопотребление должным образом, вы сэкономите приличную сумму.
Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:
- достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
- не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
- не каждому производству выгодно переходить на ночные смены работы;
- отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.
Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.

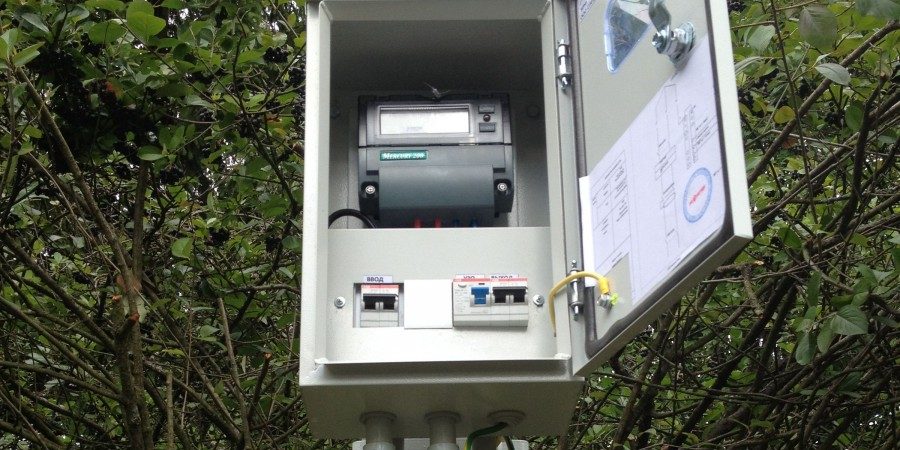

Фото счетчиков Меркурий
- https://strojdvor.ru/elektrosnabzhenie/opisanie-i-vidy-schetchikov-elektroenergii-merkurij/
- https://elektroschyt.ru/schetchik-merkurij-201/
- https://myschetchik.ru/elektroenergii/merkurij-201
- https://odinelectric.ru/equipment/obzor-elektroschetchika-merkurij-201
- https://electrikmaster.ru/schetchik-merkurij/
