Счётчик Меркурий 200 – прибор, позволяющий учитывать объёмы потреблённой электроэнергии в условиях жилого и коммерческого сектора и устанавливается в однофазные сети электрического тока. Энергомер эксплуатируется отдельно или подключённым к централизованной системе отображения информации.
Электросчётчик данной модели характеризуется следующими функциональными возможностями:
- учитывать показатели по 4-м тарифам, расписывать индивидуально для каждого дня характеристику учёта данных, автоматически переходит с переводом времени с зимнего на летнее и обратно;
- выводить на жидкокристаллический дисплей показателей по количеству электроэнергии, мощностным, токовым, частотным характеристикам, напряжению. Вся информация может разделяться, в зависимости от расценок, предусмотрены опции отображения сведений по 11 предыдущих месяцев в общем и за любой из них;
- контролировать степень загрузки прибора с заданием установленного лимита;
- перепрограммировать устройство и управлять им с внешнего подключения.
Технические характеристики

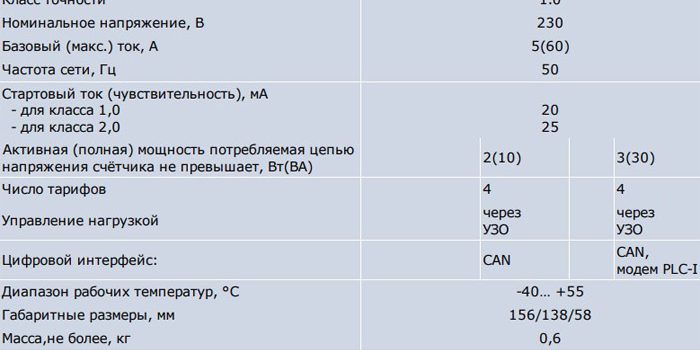

Технические характеристики счётчика Меркурий 200
Срок службы прибора
Устройство отличается 30-летним нормативным сроком эксплуатации. Гарантийный ремонт или замена возможна в течение 3-х начальных лет после ввода в работу, если неисправность связана с заводским браком и не обусловлена неправильным подключением или недопустимыми условиями эксплуатации.
Межповерочный интервал
Изготовитель поверяет устройство после выпуска, в дальнейшей эксплуатации поверять прибор необходимо с промежутком времени в 16 лет. О дате и результатах поверки свидетельствует запись в паспортной документации энергомера, выполняемой уполномоченным работником, производившим данную операцию.
Стоимость счётчика
Цена на данную продукцию – от 2700 рублей и выше, в зависимости от того, в каком регионе приобретается электросчётчик. При оптовых заказах или приобретении через интернет, покупатель может надеяться на некоторую скидку.
Информация показываемая на экране
На табло отображается следующая информация:
- индекс тарифной расценки;
- шестизначное показание для каждого плана с 2-мя цифрами после запятой;
- текущие мощностные, токовые показатели и величина напряжения;
- сведения по 11-ти предыдущим месяцам;
- в какое время переключаются тарифные зоны;
- сведения по модему с указанием силы сигнала.
Рекомендуем: Счётчик электроэнергии Нева МТ 113 — характеристики и описание прибора
Прибор оборудован защитой, предохраняющей от несанкционированного воздействия. При смене направления тока, учёт сведений будет вестись в большую сторону.
Преимущества прибора
Энергомер обладает многочисленными достоинствами, обусловленными следующими моментами:
- наличием защиты от воздействия магнита;
- возможностью подключения к автоматической системе;
- индикацией об ошибках и проблемах в работе;
- большой функциональностью в отображении данных и широким диапазоном учитываемых параметрах;
- компактными размерами и стандартным крепежом на ДИН-рейку;
- долговечностью и надёжностью в эксплуатации.
Габаритные размеры счётчика Меркурий 200
Переходная планка, позволяющая упростить замену устаревшей индукционной модели счётчика, входит в комплект данного прибора, что значительно облегчает монтаж устройства.
Как снять показания
Снятие показаний выполняется вручную – при нажатии на кнопку, сменяются сведения по тарифам, о чём сигнализирует соответствующее обозначение отображаемого раздела. Второй вариант – выписать данные, дождавшись автоматического изменения выводимых на экран сведений.
Показатели сравниваются по началу и концу месяца отдельно для каждой из настроенных расценок, затем итоговые значения суммируются.
Разновидности данного счётчика
Изготовителем выпускается две разновидности данного прибора. Ниже – об особенностях модификаций.
Меркурий 200.02
Характеризуется значением электротока нормального – 5, предельного – 60 А, напряжения – 230 В, разновидности интерфейса – САN.
Меркурий 200.04
Все характеристики данного прибора полностью соответствуют вышеуказанной модели. Отличается разновидность интерфейса. Помимо САN установлен ещё модем PLC-I.
Установка счётчика
Установка и подключение прибора должны выполняться квалифицированным специалистом. Необходимо предварительно подать заявку в энергопоставляющую компанию, поскольку в случае самостоятельного подключения возможны проблемы с официальным вводом в эксплуатацию.
Схема подключения достаточно проста и не предполагает использование дополнительных устройств:
Схема подключения счётчиков МЕРКУРИЙ 200 к сети 230 В
Эта модель энергомера – надёжное и долговечное устройство, соответствующее необходимым стандартам, предъявляемым отечественным законодательством.
Технические паспорт Меркурий 200
Счетчики предназначены для многотарифного учета активной электрической энергии и мощности, а также измерения параметров электрической сети в двухпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКУЭ.
Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Класс точности счетчиков: | 1 |
| Номинальное напряжение, В: | 230 |
| Базовый / максимальный ток, А: | 5/60 |
| Максимальный ток в течение 10 мс: | 30*I макс |
| Чувствительность при измерении активной энергии, А: | 0,02 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А | 2 / 10 |
| Полная мощность, потребляемая каждой цепью тока, не более, В*А | 2,5 |
| Дополнительная активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, при наличии интерфейса PLC, Вт/В*А | 3 / 30 |
| Количество тарифов | 4 |
| Сохранность данных при перерывах питания, не менее, лет | 10 |
| Межповерочный интервал, лет | 16 |
| Гарантийный срок эксплуатации, лет | 3 |
| Наработка на отказ, не менее, ч | 220 000 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Масса, не более, кг | 0,6 |
| Габариты (ДхШхВ), мм | 156x138x58 |
Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
- энергия всего от сброса показаний;
- энергия на начало текущего и 12 предыдущих месяцев.
Модификации счетчиков, доступных для заказа:
| Модификация | Номинальный (максимальный) ток, А | Интерфейсы, реле |
|---|---|---|
| Меркурий 200.02 | 5(60) | CAN |
| Меркурий 200.04 | 5(60) | CAN, PLC-I |
Условные обозначения: Меркурий 200.0х
02 – интерфейс CAN;04 – интерфейс CAN и модем PLC.
Сертификаты:
Сертификат соответствия ТС Меркурий 2001.1 МБСвидетельство утверждения типа средств измерений Меркурий 200722.5 КБСертификат о признании утверждения типа средств измерений (Республика Казахстан) Меркурий 200192.7 КБСертификат утверждения типа средств измерений (Республика Беларусь) Меркурий 200790.7 КБ
Паспорт и руководство пользователя:
Руководство пользователя Меркурий 2001.1 МБ
Документы:
Описание типа Меркурий 200460.4 КБФормуляр Меркурий 200387.5 КБМетодика поверки Меркурий 2001.1 МБ
Нередко владельцы домов и квартир интересуются тем, как правильно снимать показания со счетчика. Сложности в этом плане возникают обычно со считыванием информации с приборов учета нового образца. К примеру, многие владельцы квартир устанавливают у себя счетчик «Меркурий 200». Как снять показания с этого прибора правильно? Об этом читайте в статье.
Механические счетчики старого образца
Еще недавно со снятием показаний потребления электроэнергии проблем у владельцев домов и квартир не возникало абсолютно никаких. В домах висели обычные механические счетчики старого образца. Чтобы узнать, сколько электроэнергии было потрачено за текущий месяц при использовании такого устройства, нужно было просто:
- записать на бумажку 4 первые цифры с табло счетчика;
- вычесть полученную цифру из показаний предыдущего месяца.
Далее нужно было передать полученные таким образом сведения в управляющую компанию.
Кто выпускает счетчики «Меркурий»?
Со счетчиками старого образца, таким образом, все было просто и понятно. Однако, как известно, многих владельцев недвижимости не так давно у нас в стране обязали перейти на новые электронные счетчики. Считается, что такие приборы учитывают электроэнергию гораздо точнее механических.
Многие домовладельцы после этого установили у себя счетчики «Меркурий 200» или другие модели этой же марки. Такие приборы выдают информацию не механическим способом, а через электронное табло, на котором может высвечиваться сразу несколько цифр. Кроме того, такие модели приборов учета зачастую отличаются многофункциональностью. В связи со всем этим у многих потребителей и возник вопрос, связанный со счетчиком «Меркурий 200». Как снять показания с этого или любого другого прибора от «Инкотекс»?
Получить необходимую информацию с такого счетчика для передачи в управляющую компанию на самом деле совершенно несложно. Но о том, как правильно пользоваться «Меркуриями» расскажем чуть ниже. Сначала все же разберемся с тем, кто собственно выпускает такие счетчики, и насколько они могут считаться качественными.
Поставляет на рынок приборы учета этой марки компания «Инкотекс». Этот производитель существует в России с 1989 г., то есть является довольно-таки старой фирмой. Компания «Инкотекс» при этом — крупнейший у нас в стране изготовитель радиоэлектронной техники. Помимо счетчиков, эта фирма поставляет на российский рынок осветительные системы «Лидерлайт», сетевые IP-камеры, вокзальные и офисные табло и многое другое. Отзывы продукция «Инкотекс», включая приборы учета электроэнергии, от потребителей заслужила хорошие.
Какие счетчики есть на рынке
Помимо модели «Меркурий-200», компания «Инкотекс» поставляет на рынок счетчики:
- «Меркурий 201»;
- «Меркурий 206»;
- «Меркурий 221»;
- «Меркурий 230»;
- «Меркурий 231»;
- «Меркурий 321».
Самым популярным «Меркурием» при этом, если судить по отзывам потребителей, является 201-й. Большинство моделей от фирмы «Инкотекс» относятся к группе двух- трехфазных приборов и рассчитаны на ток в 5 А. Ответом на вопрос о том, как снять показания со счетчика «Меркурий» 200, 201, 221 и др., является практически одна и та же технология.
Особенности аппарата «Меркурий 200»
Эта модель от «Инкотекса» является самой недорогой и простой в плане конструкции и функционала. Особенностью «Меркурия 200» считается в первую очередь то, что он относится к группе однофазных приборов, рассчитанных на работу в бытовых сетях 220 В. То есть устанавливаться эта модель может в основном только в городских квартирах или частных домах не слишком большой площади. Для трехфазных сетей такие приборы не подходят.
Предназначены счетчики «Меркурий 200» для многотарифного учета электроэнергии. На настоящий момент существуют две модификации подобных приборов: 200.02 и 200.04. Последняя модель оснащена, помимо всего прочего, PLC-модемом. В любом случае простота эксплуатации — это то, что отличает обе модели. Удобны в использовании, судя по отзывам и 0.4 модель и счетчик «Меркурий» 200.02. Как снимать показания с таких приборов, далее рассмотрим во всех подробностях.
Функционал
Владельцы счетчика «Меркурий 200» имеют возможность при его эксплуатации:
- снимать показания по четырем тарифным зонам;
- составлять индивидуальные графики расхода электроэнергии с понедельника по воскресение;
- составлять график для 11 месяцев.
Также такие счетчики автоматически переводятся на летнее и зимнее время. Показания расхода электроэнергии в этих моделях сохраняются в том числе и в памяти. На табло счетчиков «Меркурий 200» могут отображаться:
- расход электроэнергии по четырем тарифам;
- суммарные показания расхода;
- значение тока в цепи;
- значения напряжения и мощности в данный момент времени.
Кроме того, в них можно устанавливать максимальный лимит нагрузки и в последующем контролировать этот показатель.
Что отображается на табло?
Как же правильно пользоваться прибором «Меркурий 200»? Как снимать показания счетчика электроэнергии? Способов получения подобной информации основных существует всего два.
На электронном дисплее счетчика «Меркурий 200» можно видеть следующую информацию:
- порядковый номер тарифа;
- значения потраченной электроэнергии с начала работы в разрядности 6 цифр до запятой и 2 после;
- моментальные данные активных параметров;
- значение смены тарифов временное;
- установленные время и дату.
У аппарата «Меркурий 200.04», помимо этого, на табло могут отображаться:
- параметры PLC-узла;
- пиктограмма значений модема.
Электрический счетчик «Меркурий 200»: как снимать показания
Таким образом, «Меркурий 200» — прибор достаточно простой, при этом и удобный в использовании. Контролировать потраченную электроэнергию с его применением будет совершенно несложно. Как же пользоваться счетчиком «Меркурий 200»? Как снять показания с этого прибора? Для этого нужно в первую очередь вспомнить, на каком тарифе находится квартира в управляющей компании или у поставщика электроэнергии. Чаще всего в наше время встречаются планы одноставочные и двухставочные. В первом случае подсчет потраченной электроэнергии идет одинаковый в течение суток. При двухставочном тарифе учет электроэнергии днем и ночью осуществляется разный.
Для того чтобы снять показания с «Меркурия 200», сначала нужно просто, ничего не нажимая, выписать цифры с его табло. Номера тарифов на дисплее этого прибора отображаются на экране слева. При этом перед каждым из них стоит буква Т.
Для примера рассмотрим работу счетчика «Меркурий 200» двухтарифного. Как снять показания в данном случае? Для этого нам понадобятся цифры, расположенные под Т1 (дневная ставка) и Т2 (ночная). Для того чтобы узнать, сколько энергии было потрачено за прошедший месяц, из этих значений нужно вычесть те же самые (Т1 и Т2), но за предыдущий период.
Для удобства все данные со счетчика «Меркурий 200» можно записывать, к примеру, в тетрадь. Однако, такое действие при использовании для учета этой модели можно считать необязательным. Почему — рассмотрим немного позже.
Точно такая же методика применяется и при эксплуатации счетчика «Меркурий 200» трехтарифного. Как снимать показания в данном случае — понятно. Для получения данных владельцам квартир на таком плане нужно лишь посмотреть на значения Т1, Т2 и Т3.
Снятые со счетчика показания в последующем следует передать поставщику электроэнергии обычным способом. При желании расходы на электричество можно подсчитать также и самостоятельно. Для этого разности между показаниями за два периода по каждому тарифу нужно сложить и умножить полученную цифру на стоимость кВт/ч.
Второй способ
Инструкция к счетчику «Меркурий 200» проста. Но иногда на табло прибора сразу все тарифы не отображаются. Что же делать в этом случае? Если на счетчике отображается только один тариф, а нужно узнать значения двух или трех, следует просто нажать на приборе на кнопку «ввод» один или два раза. В этом случае устройство начнет «перелистывать» показания для каждого тарифа. То есть на экране поочередно будут высвечиваться значения Т1, Т2, Т3, а также конечная сумма расхода.
Как снять показания, если прибор обнулился?
Если счетчик «Меркурий 200» начал отсчет количества потребленной электроэнергии по новому кругу, на его табло будут отображаться нули. В этом случае, для того чтобы снять показания, к 5 цифрам с дисплея прибора впереди следует добавить 1. То есть, к примеру, преобразовать показания 00045 в 100045. Далее обычным образом нужно вычесть из этой цифры значение потраченных кВт/ч за предыдущий период.
Что делать, если нет запятой?
В управляющую компанию, как правило, передаются показания счетчика, в том числе и «Меркурий 200», целыми числами. То есть смотреть нужно значения тарифов до запятой. Иногда случается так, что такого знака на дисплее прибора нет. В этом случае дробные значения, скорее всего, будут выделены другим цветом. Если же и такого ориентира в приборе не предусмотрено, владельцам квартиры нужно просто позвонить в управляющую компанию и проконсультироваться по поводу необходимого количества цифр с дисплея прибора.
Другие функции счетчика
Снять показания с прибора «Меркурий 200», таким образом, несложно. Также достаточно просто использовать и другой функционал этой модели:
- для определения мощности нагрузки нужно нажать на кнопку О (появится кВт и тариф);
- для изменения времени — нажать на О во второй раз;
- для уточнения даты снятия показаний — нажать на О в третий раз.
Если кнопка на счетчике «Меркурий 200» будет нажата в четвертый раз, на дисплее отобразятся данные о потреблении электроэнергии за предыдущий период. Именно поэтому заводить тетрадь для записи показаний владельцам таких приборов не обязательно.
Другие модели «Инкотекс»
Итак, каким образом работает счетчик «Меркурий 200» и как снять показания с этого прибора, читатель теперь знает. Для того чтобы получить сведения о потраченной электроэнергии, владельцу квартиры нужно лишь посмотреть на табло и при необходимости пару раз нажать на кнопку.
Подобным образом показания при этом снимаются со всех счетчиков марки «Меркурий» как однофазных, так и трехфазных. Также такая же методика считывания используется и для современных электронных моделей большинства других производителей.
Можно ли использовать в АКСУЭ?
В большинстве случаев владельцы недвижимости у нас в стране передают показания счетчиков в организацию, поставляющую электроэнергию, по-старинке. То есть просто сообщив нужные сведения оператору по телефону. Но в наше время можно установить дома и специальную систему АКСУЭ, предназначенную для автоматической передачи данных. Такие комплексы перекачивают сведения о потраченной электроэнергии поставщику самостоятельно, без вмешательства владельца недвижимости.
Счетчики «Меркурий 200» заслужили хорошие отзывы от потребителей, помимо всего прочего, и за свою невысокую стоимость. При этом такие модели, по заявлению производителя, при необходимости можно использовать и в системах АКСУЭ. В особенности удобным такое использование «Меркурия 200» будет для отправки показаний многотарифных планов.
Счетчик «Меркурий 200»: отзывы
Если судить по информации, имеющейся в сети, владельцы домов и квартир считают эту модель «Инкотекс» довольно-таки надежным и точным прибором. Владельцы недвижимости хвалят и дизайн этих приборов учета. Внешний вид квартиры или помещения дома приборы от этого производителя в любом случае не портят.
Правда, некоторые функции в этом счетчике потребители считают лишними. Но пользоваться этим прибором, судя по отзывам, все-таки достаточно удобно. В любом случае мы выяснили, как снимать показания с электросчетчика Mercury 200. Хвалят эту модель и представители поставляющих компаний. Обмануть «Меркурий 200», по их заверениям, практически невозможно.
Хорошее мнение у пользователей сети сложилось и о других моделях от «Инфотекс». Очень хвалят владельцы недвижимости, к примеру, счетчик «Меркурий 230». Отзывы этот прибор хорошие заслужил за долгий срок службы и точность. Эта модель отличается еще большей надежностью, чем 200-я и при этом может использоваться в трехфазных сетях.
Советы по экономии электроэнергии
Многие владельцы недвижимости, таким образом, советуют ставить у себя дома именно электросчетчик «Меркурий 200». Как снимать показания с этого прибора, в любом случае через некоторое время эксплуатации легко поймет любой человек. Судя по отзывам, приборы этой модификации, помимо всего прочего, еще и ведут учет электроэнергии очень точно. То есть сколько ее будет потрачено, столько и отобразит счетчик.
Напоследок — несколько полезных советов в отношении того, как сэкономить электроэнергии в доме. Чтобы не переплачивать за пользование разного рода бытовой техникой, нужно:
- выключать приборы из розетки на ночь, или уходя на работу;
- заменить обычные лампочки накаливания на энергосберегающие.
Тем, кто пользуется бытовыми приборами ночью, стоит перейти на двухтарифный план. В темное время суток электроэнергия в большинстве регионов стоит едва ли не в два раза дешевле, чем днем.
<index>
Счетчик Меркурий 200 является однофазным устройством, позволяющим проводить многотарифный учет потребляемой электрической энергии в сетях с напряжением 220 В и частотой 50 Гц. Разработанный практически сразу после введения системы дневных и ночных тарифов, сегодня счетчик Меркурий пользуется популярностью у профессиональных электриков и его активно покупают люди. Качество, надежность и долговечность – вот черты, определяющие выбор. Ниже будут рассмотрены основные технические характеристики данного счетчика, нюансы его подключения, а также вопрос о снятии показаний с прибора.
Технические характеристики
Описание технических сторон электросчетчика Меркурий 200 следует начать с того, что в отличие от старых моделей приборов учета эта оснащена ЖК-дисплеем, который позволяет визуально снимать показания и видеть дополнительную информацию. Устройство также снабжено контроллером, благодаря чему можно добиться успешного включения его в автоматизированную систему контроля и учета электроэнергии (сокращенно АСКУЭ).
Стоит отметить следующие основные технические характеристики устройства:
- показатель номинального напряжения для нормальной работы должен быть равен 230 В;
- показатель рабочего напряжения находится в диапазоне от 0,9 до 1,1 от номинального;
- предельно допустимое напряжение – 0,8-1,15 от номинального;
- максимальное и номинальное значение силы тока составляет 60 А и 5А соответственно;
- частота равна 50 Гц (допускается отклонение на 2,5 Гц в большую и меньшую стороны);
- класс точности – 1, чувствительность (стартовый ток) – 20 мА.
ЖК-дисплей рассматриваемого счетчика при нажатии кнопок на панели может отображать следующую информацию:
- номер применяемого тарифа (Т1-Т4);
- расход электроэнергии с момента ввода в эксплуатацию, выраженный в кВт*ч по каждому тарифу, суммарное значение по всем тарифам;
- текущие время и дату;
- время перехода от одной тарифной зоны к другой;
- расход на первое число месяца за весь период работы прибора;
- адрес встроенного модема PLC и уровень его сигнала.
Для однофазного Меркурия 200, используемого преимущественно в двухтарифном режиме, интервал между поверками составляет 16 лет. Общий срок службы равен 30 годам, а гарантийный срок составляет 3 года.
Отличительные признаки
Для всех моделей двухфазных счетчиков Mercury 200 характерны следующие особенности:
- возможность составления личного ежедневного расписания тарифов, имеющего продолжительность год;
- количество программируемых тарифов имеет диапазон от 1 до 4;
- устройство фиксирует показатели текущего значения – напряжения, мощности и силы тока в сети;
- высокая степень прочности корпуса;
- герметичность, не допускающая попадания пыли и влаги на внутренние элементы устройства;
- температурная стойкость;
- наличие интерфейса CAN для соединения с общей системой контроля и учета.
PLC-модем, встроенный в счетчики Меркурий 200.04, позволяет считывать информацию с устройства и передавать ее по эл. сети, объединить несколько приборов в единую сеть, обеспечить контроль расхода электрической энергии и учет всевозможных потерь внутри сети. В дальнейшем можно произвести загрузку реестра показаний приборов учета из АСКУЭ в программу 1С, которую часто используют в управляющих организациях ЖКХ, ТСЖ и т.д.
Среди многотарифных моделей встречаются счетчики с маркировкой 201-208. Часть из них рассчитана на эксплуатацию при высоких и низких температурах. Модель 201 имеет компактные размеры и может использоваться для организации подведения электричества к дачному дому. Счетчик способен бесперебойно функционировать в помещении без организованного отопления, поскольку нижняя температурная граница для него находится на отметке в -40°C. Характерными чертами всех электросчетчиков торговой марки «Меркурий» являются высокая степень надежности и простота в использовании. Не имея опыта работы с новым техническим оборудованием, а счетчик Меркурий 200 относится именно к такому классу, можно смело рассчитывать на понимание принципа работы благодаря детальной инструкции и понятному интерфейсу. Научившись обходиться со счетчиком, впоследствии можно легко снимать с него показания, устанавливать необходимое количество тарифов.
Нюансы подключения
Стоит помнить, что подключаемый счетчик имеет ряд эксплуатационных ограничений. К параллельной цепи счетчика подводится напряжение, которое, согласно источникам, не должно превышать 253 В. Такое значение получается при принятии показателя номинального напряжения 220 В. Если же исходить из 230 В, то предельно допустимым окажется значение в 264,5 В. Именно поэтому информация по этому вопросу иногда разнится, можно встретить оба варианта.
Предельно допустимые значение тока в цепи не должны превышать 60 А. Соблюдение этих условий при эксплуатации счетчика позволит сохранить его работоспособность на протяжении длительного времени.
Важно! «Если эл. счетчик будет работать в составе АСКУЭ, то прежде чем подключиться, нужно поменять адрес и пароль, которые были установлены еще на заводе. Такая процедура предотвратит незаконный доступ к параметрам устройства через его интерфейс».
Монтажные работы допустимо выполнять только профессиональным электрикам, которые регулярно проходят инструктаж по технике электро- и пожаробезопасности и имеют 3 группу по электробезопасности для установок с напряжением до 1000В.
- Сначала устройство извлекается из упаковки и осматривается на предмет повреждений. Далее необходимо убедиться в сохранности заводских пломб.
- Проверенный счетчик монтируется на подготовленное место, защитную крышку колодки с контактной группой следует снять.
- Затем подключается цепь напряжения и тока. Все действия должны сверяться со схемой, которая представлена на самой крышке и в приложении к руководству по эксплуатации;
- Если счетчик будет использоваться в автоматической системе контроля и учета, то на этом шаге следует подключить цепь интерфейса CAN. Во время работы нужно руководствоваться инструкцией, схемой и соблюдать полярность.
- После подключения защитная крышка возвращается на место, фиксируется при помощи двух финтов и пломбируется.
- Для проверки правильности проделанной работы, устройство следует включить путем подачи на него сетевого напряжения и наблюдать за дисплеем. Если монтаж корректен, то на экране будет видна учтенная по конкретному тарифу электроэнергия.
- Финальный этап подразумевает внесение сведений о дате подключения и ввода в эксплуатацию в специальный формуляр.
Выбор счетчика
Перед тем, как отправиться за покупкой нового счетчика, желательно проконсультироваться с электриком, который будет осуществлять установку. Ему следует объяснить, какие именно электроприборы предполагается использовать в доме, поскольку может случиться так, что потребуется установка трехфазного прибора.
Важно! «Одним из факторов, определяющих выбор конкретного прибора учета потребляемой электроэнергии, является стабильность напряжения в центральной сети. В случае нестабильности не помешает выпрямитель тока или устройство, оснащенное запасным блоком питания. Сам прибор лучше всего купить у официального дилера производителя счетчиков Mercury – группы компаний Инкотекс».
Снятие показаний
Вопрос о том, как снять показания со счетчика, решается следующим образом. Поскольку по большей части используются два тарифа, для расчетов требуется два показателя:
- Т1 – расход в день;
- Т2 – расход в ночь.
Просмотреть показания можно двумя способами:
- Обратить внимание на дисплей и зафиксировать показатели для обоих тарифных режимов, а также автоматически высчитываемую их сумму. Значения появляются на экране периодически, через небольшой промежуток времени.
- Задействовать клавишу ввода на панели, которая позволит ускорить процесс перехода от одного показателя к другому. Кнопку можно нажимать столько раз, сколько потребуется. Сами показания следует считывать до запятой, виднеющейся на экране.
Далее будет проведено краткое описание процесса подсчета ежемесячной суммы по квартплате с учетом ряда нюансов. Если на счетчике запятая не видна, то выделить целое число помогут сотрудники компании, занимавшейся монтажом. Подробные разъяснения по этому вопросу часто обозначены в паспорте счетчика. Иногда десятые и сотые части просто подсвечиваются на экране другим цветом. В ином случае, чтобы каждый раз правильно считать сумму очередного платежа, необходимо переписывать все цифры.
Если на счетчике произошел сброс или он перешел на второй круг, то показания снимаются следующим образом: перед списанными с табло цифрами следует ставить 1, после чего из полученного значения отнимать показания прошлого месяца. Только при таком подходе удастся правильно посчитать расходы.
Точность приборов серии Меркурий 200, внушительный интервал между поверками, а также высокая степень защиты от подделки реальных показателей расхода позволяют включить данное устройство в список самых надежных приборов учета. Электронные пломбы и многоступенчатая система паролей лишь подкрепляют сказанные слова.
</index>
Меркурий 200 — многофункциональный счетчик который может вести показания тарифам для каждого дня недели, для каждого месяца в году, авто переход на летнее и зимнее время.
Если вы владелец однофазного электросчетчика Меркурий 200, то сегодня покажем как снять показания и посчитать расходы электроэнергии.
Для того чтобы просмотреть показания счетчика есть 2 способа:1) Посмотреть на дисплей меркурий 200 и записать показатели т1 и т2 и сумму, значения сменяются автоматические через небольшой интервал времени.2) Принудительно нажать кнопку ввод во время того как на дисплее будет одно из значений Т1 или Т2, тогда листать Т1 и Т2 на счетчике мы сможем самостоятельно несколько раз нажимая на кнопку ввод.
Вопрос-ответ
Если нет запятой на счетчике, для выделения целого числа, то попробуйте уточнить это у компании которая устанавливала вам электросчетчик, либо в технической документации (паспорте). Так же вместо запятой сотые или десятые части могут быть выделены другим цветом. Если нет ни запятой ни выделения другим цветом, то переписываем все цифры с табло.
Используемые источники:
- https://pouchetu.ru/elektricheskij/merkurij-200
- https://www.incotexcom.ru/catalogue/m200
- https://fb.ru/article/457656/kak-snyat-pokazaniya-s-schetchika-merkuriy-opisanie-sposobyi-i-otzyivyi
- https://okommunalke.ru/schetchiki/merkurij-200
- https://schetchik-info.ru/pokazaniya-schetchika-merkurij-200/
