Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.
Когда вообще необходима защита?
Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.
Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.
Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасные расстояния необходимо уменьшать с помощью экранов и обшивок.
А о том, как сделать фундамент под печь, расскажет статья https://stroy-banya.com/delaem_pech/kak-sdelat-fundament-pod-pech.html
Защитные экраны возле (вокруг) печи
Защитные экраны – это щиты изоляции, закрывающие боковые поверхности печи и уменьшающие интенсивность теплового излучения. Экраны бывают металлические и кирпичные. Как правило, применяются для металлических печей.
Способ #1 — металлические экраны
Самые распространенные защитные экраны – стальные или чугунные листы заводского производства. Они устанавливаются вокруг печи, на расстоянии 1-5 см от стенок топливника. В зависимости от необходимости изоляции той или иной стороны печи, можно приобрести экраны боковые или фронтальные (лицевые). Многие металлические печи изначально изготавливают с защитными экранами в виде защитного кожуха.
Защитные экраны позволяют снизить температуру внешних металлических поверхностей до 80-100°C и, соответственно, уменьшить пожаробезопасное расстояние до 50 см. Общее расстояние от топливника до стены (вместе с зазором 1-5 см) будет составлять 51-55 см.
Установка защитных экранов не представляет сложностей. Благодаря наличию ножек, металлические щиты легко крепятся к полу болтами.
Способ #2 — кирпичные экраны
Кирпичный экран может закрывать все боковые поверхности металлической печи, представляя собой ее внешнюю обшивку. Тогда печь окажется в кожухе из кирпичной кладки. В другом случае кирпичный экран – это стенка, разделяющая печь и возгораемую поверхность.
О том, как правильно класть кирпич и сделать идеальные швы, можно узнать тут: https://stroy-banya.com/video/kirpich_block/kak-pravilno-klast-kirpich-i-sdelat-idealnye-shvy.html
Для кладки защитного экрана используют полнотелый шамотный кирпич. Связующее – цементный или глиняный раствор. Рекомендуется выполнять кладку в полкирпича (толщина 120 мм). Но, при недостатке материала, можно допустить выполнение стенки в четверть кирпича (толщина 60 мм), хотя в этом случае теплоизоляционные свойства экрана будут уменьшены наполовину.
В нижней части щита оставляют небольшие отверстия (иногда – с топочными дверцами) для конвекции воздуха между кирпичной стеной и печкой.
Кирпичные стенки экрана должны заканчиваться минимум на 20 см выше верхней поверхности печи. Иногда кладку ведут до самого потолка.
Кирпичный экран устанавливают не впритык к стенкам печи, оптимальное расстояние – 5-15 см. Приемлемое расстояние от кирпичной кладки до возгораемой стены – 5-15 см. Таким образом, использование кирпичного экрана позволяет уменьшить расстояние от печи до деревянной стены до 22-42 см (печь — вентзазор 5-15 см – кирпич 12 см – вентзазор 5-15 см — стена).
Если вам интересно узнать, как обложить металлическую печь кирпичом, советуем прочитать статью https://stroy-banya.com/delaem_pech/kak-oblozhit-metallicheskuyu-pech-kirpichom.html
Защитные негорючие обшивки для стен
Стены, примыкающие к раскаленным стенкам печи, подвержены самовозгоранию. Для предотвращения их перегрева используют специальные обшивки, состоящие из теплоизоляционных и негорючих материалов.
Вариант #1 — светоотражающие обшивки
Эффективными являются обшивки, состоящие из комбинации негорючей теплоизоляции и металлических листов. При этом на деревянную поверхность крепится теплоизоляция, которая сверху перекрывается листом нержавеющей стали. Некоторые используют для этих целей оцинковку, но, по некоторым данным, при нагреве она может выделять вредные вещества. Лучше не рисковать и приобрести лист нержавейки.
Для большей эффективности металлический лист экрана должен быть хорошо отполирован. Зеркальная поверхность способствует отражению тепловых лучей от деревянной поверхности и, соответственно, предотвращает ее нагрев. К тому же лист из нержавейки, направляя ИК-лучи обратно в парилку, превращает жесткое излучение в более мягкое, лучше воспринимаемое человеком.
В качестве теплоизоляции под нержавейку можно закрепить:
- Базальтовую вату – она обладает высокими теплоизоляционными свойствами, абсолютно безопасна при использовании в бане. Обладает повышенной гигроскопичностью, не горит.
- Базальтовый картон – тонкие листы базальтового волокна. Используется в качестве огнеупорного, звуко- и теплоизоляционного материала.
- Асбестовый картон – листовой огнеупорный теплоизолятор. Обладает высокой прочностью и долговечностью, защищает возгораемые поверхности от воспламенения.
- Минерит – негорючие листы (плиты), специально изготавливаемые для экранирования печей, каминов, легко возгораемых поверхностей в банях и саунах.
Популярным примером обшивки с использованием металлического листа является такой «пирог»: стена – вентзазор (2-3 см) – утеплитель (1-2 см) – лист нержавеющей стали. Расстояние от деревянной стены до печи – минимум 38 см (СНиП 41-01-2003).
Для крепления обшивки к стене используют керамические втулки. Они не нагреваются и позволяют сформировать вентиляционные зазоры между теплоизоляцией и стеной.
Если расстояние между деревянной стеной и печкой минимальное, то обшивку выполняют из двух слоев огнеупорной изоляции, например, минерита. В этом случае листы закрепляются через керамические втулки с соблюдением зазора в 2-3 см. Верхний лист закрывается нержавейкой.
Вариант #2 — обшивки с облицовкой
Конечно, защитная обшивка с нержавейкой отлично защищает деревянные стены от нагрева и возгорания. Но может испортить впечатление от самой дорогой отделки. Поэтому, если парная выдержана в декоративном стиле, огнеупорную обшивку маскируют термостойкой плиткой. Плитку укладывают на жаростойкий клей, например, производства «Терракот».
Лучшие материалы для облицовки стен возле печи:
- Терракотовая плитка – выполнена из обожженной глины. Отличается прочностью, жаростойкостью, долговечностью. Терракотовая плитка может быть матовой или глазурованной (майолика), цвет варьируется от пастельно-желтого до кирпично-красного.
- Клинкерная плитка – также изготовлена из глины, внешне похожа на облицовочный кирпич. В отличие от терракоты, клинкерная плитка более плотная. Цветовая гамма охватывает почти все расцветки, начиная от белого до черного, включая необычные для глины зеленые и синие тона.
- Изразцы – разновидность керамической плитки. Обычно имеет на лицевой поверхности тиснение в виде рисунка, орнамента.
- Керамогранит – термоустойчивая, прочная плитка. В зависимости от способа обработки лицевой поверхности, плитка может имитировать природный камень, кирпич, дерево. В цветовой гамме – все натуральные оттенки, от белого до черного.
- Талькохлорит – горная порода сероватого или зеленоватого цвета. Обладает огнеупорностью, водоустойчивостью, прочностью.
Крепление огнеупорной плитки непосредственно на стены не будет иметь эффекта термоизоляции. Стена все равно будет нагреваться, что чревато самовозгоранием. Поэтому плитку используют только как элемент защитного «пирога» следующей конструкции: стена – вентзазор (2-3 см) – огнеупорный листовой материал – плитка. От плитки до стен печи рекомендуется выдерживать минимум 15-20 см.
Любой материал из этого списка можно использовать в качестве огнеупорного элемента в обшивке:
- Огнеупорный гипсокартон (ГКЛО) – гипсокартон, дополненный волокнами стекловолокна. Без структурных деформаций сопротивляется тепловому воздействию.
- Минерит – цементно-волокнистая плита, абсолютно негорючая. Плиты минерита влагоустойчивы, не гниют, не разлагаются.
- Стекломагниевый лист (СМЛ) – материал в виде плит, выполненный на основе магнезиального вяжущего и стеклоткани. Обладает тепло- и звукоизоляционными свойствами, не разрушается под воздействием воды и температурных перепадов.
Защитная обшивка с обязательным соблюдением вентзазора имеет очень низкий коэффициент теплопоглощения, поэтому стена под ней практически не нагревается. Кроме того, использование облицовки позволяет замаскировать защитный «пирог» выдержать отделку парной в одном стиле.
ГлавнаяСтеныЗащита деревянной стены от жара печи
Содержание:
Деревянные бани требуют особенно внимательного соблюдения правил противопожарной безопасности при их обустройстве. Источником пожара может быть что угодно, непогашенная сигарета, выпавшие из горнила топки угольки, не прочищенный дымоход, но главным источником угрозы остается сама печь.
Когда это требуется?
Бывает, что защищать стены нет необходимости. Если печь расположена на безопасном расстоянии от стены с точки зрения противопожарной безопасности, обустройством защитных экранов и прочих мероприятий можно пренебречь. Расстояние от стен, которое требуется для ослабления жара от источника разное:
- Выложенную в четверть кирпича печку следует располагать от стены не ближе чем на 35-40см;
- Металлическую печь без футеровки следует ставить в метре и не ближе;
- Металлическую с футтированным горнилом можно устанавливать за 70-75см до стены.
Однако не в каждой парилке есть возможность выполнить данные требования, ввиду малой площади. Планировка парных площадью 6-8м² с трудом вмещает в себя необходимый набор предметов для процедуры парения. Поэтому необходимость изоляции стен специальными обшивками актуальна.
Применение защитных экранов
Экраны представляют собой щиты из кирпича или металла, закрывающие стены от интенсивного теплового излучения. Подобная защита используется при установке печей из металла.
- Экраны из металла изготавливают из стальных или чугунных листов, этими
Совет! Приобретая металлическую печь для бани, стоит отдать предпочтение модели оснащенной металлическим кожухом. Стоимость её не на много выше, зато снимаются вопросы изоляции стен.
Не помешает и дополнительное фронтальное или лицевое экранирование, которое располагается на стенах в зависимости от места расположения печи. Защита гарантирует древесину от перегрева, снижая t° на 100 и более градусов, и предоставляет возможность экономии пространства в парной. Печь защищенную кожухом можно устанавливать на расстоянии 50-55см от стены.
Монтаж экранов прост. Кожух, оснащенный ножками, крепят к полу боковые или лицевые экраны – оцинкованными гвоздями или саморезами.
- Кирпичные экраны представляют собой кладку, которой зашивают печь со
всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину. В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.
Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см
Важно! В нижней части кладки следует делать функциональные отверстия для теплообмена.
Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.
Обшивка стен бани негорючими изолирующими материалами
Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:
- светоотражающие;
- огнеупорные с облицовкой.
К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.
Изоляция стен светоотражающими обшивками
Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.
Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.
Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:
- базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
- асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
- минерит, искусственный материал, изготавливаемый специально для этих целей.
Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.
Изоляция облицовочными обшивками
Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.
Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.
Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:
- терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
- клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
- изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
- керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
- талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.
Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».
Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.
Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!
—> Другие статьи
- Об особенностях применения кирпича для строительства и оформления бани
На сегодняшний день довольно используемым строительным материалом для создания бани считается кирпич. В…
- Брус в строительстве бань: особенности, типы материала и его преимущества
Традиция строительства бань из древесины сегодня активно продолжает развиваться. Вроде бы и строительных…
- Производство шлакоблоков в домашних условиях: обзор технологии и рецепта
Шлакоблок – современный аналог многих натуральных строительных материалов. В последнее время пользуется…
- Наружная покраска деревянного сруба бани
Баня, выполненная из деревянного сруба, больше всего соответствует духу русского человека. Такое помещение…
- Баня из газоблоков: технология строительства и порядок работ
Баня – место, где люди отдыхают и телом, и душой. Имея на своём участке подобное строение можно весело…
- Вагонка для отделки бани: разновидности и советы по выбору
Строительство собственной бани занятие хлопотное, но каков результат! Позади осталось возведение стен,…
Обогревая баню, печь может угрожать безопасности постройки, здоровью и жизни людей. Температура в топке достигает нескольких сотен градусов. Поэтому чаще всего термоизоляция для разнотипных печей в бане – необходимость. Только так можно уберечься от негативного воздействия инфракрасных лучей и раскалённого воздуха. Защитный экран – гарантия того, что при соблюдении прочих аспектов техники безопасности, удастся обойтись без пожара.
Всегда ли необходима термоизоляция?
Потребность в экранировании возникает не всегда. Просторные бани позволяют устанавливать источники тепла согласно стандартам. Определённое расстояние между печкой и стенами/отдыхающими делает дополнительную защиту ненужной. Но в небольших семейных парилках следование нормам делает банную идею нецелесообразной – здесь важен каждый клочок площади.

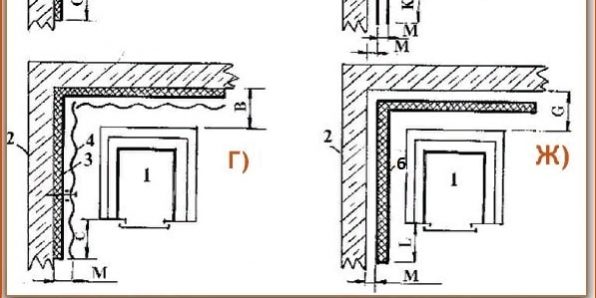

На иллюстрациях отображена рекомендуемая дистанция между термоагрегатами и банными стенами. Из какого бы материала ни была сделана печь, безопасным считается расстояние до противоположной стены не менее 1 м. Но параметры «готовы» ужаться, при условии создания термического экрана.
Экранирование стен, возле которых устанавливают печи
Обычно отделка банных стен деревянная. Она подвержена возгоранию и обугливанию. В качестве термоизоляционной обшивки используют различные жаростойкие материалы.
Надёжная слоёная обшивка с небольшим эстетическим эффектом
Если эстетика облицовки на втором плане, можно сэкономить и использовать комбинацию металла и теплоизолятора. Сперва на стены крепят изолятор, а сверху монтируют металлический лист. В качестве стартового слоя можно применять:
- плиты минерита – огнестойкие панели, рассчитанные как раз на создание защитных экранов в саунах и банях;
- базальтовый картон – удерживая тепло и защищая от возгорания, он ещё играет роль звукоизолятора;
- базальтовую вату – материал, характеризующийся высокой степенью огнестойкости и гигроскопичности.
Как вариант, можно использовать и листы асбеста. Но они неэкологичны – при нагреве выделяют опасные для здоровья вещества.
Следующий слой – лист металла. Лучше использовать нержавеющую сталь. Альтернативой может служить оцинковка. Желательно, чтобы листы были гладкими и блестящими. Зеркальная поверхность отражает инфракрасные лучи от стен. Последние возвращаются в парилку, но уже подрастеряв «жёсткость» и став заметно безопаснее для человека.
Пример подобной защитной отделки:
- вентиляционный зазор – до 3 см;
- теплоизолятор – до 2 см;
- металлический лист.
При этом расстояние между изолированной стеной и печкой – минимум 40 см. Для обеспечения термозазоров утеплитель монтируют с помощью керамических втулок.
Рекомендация! Если дистанция между источником тепла и стеной близка к стандартному минимуму, лучше теплоизоляцию сделать двуслойной. В таком случае зазоры между слоями ваты, минерита или альтернативного материала аналогичны – до 3 см.
Декоративная защитная облицовка
Использование комбинации теплоизолятора и металла отвечает функциональным потребностям, но никак не эстетическим. В дорогом банном интерьере такая связка недопустима. В этом случае роль венчающего слоя играет термостойкая керамическая плитка.
Подходящая для отделки керамика:
- керамогранит; самый прочный и плотный вариант; материал ещё называют искусственным камнем – существует много видов, способных имитировать дерево, камень, металл и др.;
- клинкер; популярный печной вариант, характеризующийся высокой плотностью и разнообразием оттенков;
- терракотовая плитка; похожа на клинкер, но отличается меньшей прочностью; выполняется как в матовом, так и эмалированном формате;
- изразцы; керамика, которой в прошлом чаще всего декорировали печи состоятельные владельцы бань; главная особенность плитки – коробчатая форма тыльной части, благодаря которой образуется высокая теплоотдача;
- талькхлорит; плиты из горных пород; характеризуется зеленоватыми и сероватыми оттенками.
Термостойкую керамику укладывают на жаростойкий плиточный клей. Но и здесь без утепления не обойтись. Если плитами облицевать непосредственно деревянную стену, последняя получит солидную «порцию» тепла, а это чревато, как минимум, обугливанием. Поэтому керамика – финальный слой, под которым монтируют любой из уже известных термоматериалов. К описанным выше изоляторам можно добавить огнеупорный гипсокартон и стекломагниевый лист. Оба варианта хорошо оберегают от негативного воздействия высокой температуры, а СМЛ еще и отличается влагостойкостью.
Экранирование печей
Обеспечить защиту от теплоизлучения можно и экраном вокруг или около печи. Изоляция бывает кирпичной и металлической.
Кирпичное экранирование
Кирпичом можно защитить как одну из печных сторон, так и все три – боковые и тыльную. В последнем случае формируют, по сути, кирпичный кожух.
Кирпич кладут, соблюдая дистанцию между печными стенками. Рекомендуемое расстояние – 5-10 см. Приблизительная схема устройства защиты:
- вентиляционный зазор – 5-10 см;
- кирпич – 6-12 см (в зависимости от формата кладки);
- вентиляционный зазор – 5-10 см;
- печь.
В качестве экрана обычно применяют шамотный кирпич. Его отличают оптимальные тепловые характеристики. Желательно класть в полкирпича (12 см), но если увеличить интервалы между стенами и печью, допускается кладка в четверть кирпича. Шамот кладут на глиняный (или цементно-глиняный) раствор или на специальную жаростойкую кладочную смесь.
Внизу экрана формируют конвекционные отверстия. Иногда их делают и в других зонах экранирующей стенки. Для регуляции циркуляции воздуха отверстия делают с дверцами.
Важно! Кирпич должен вертикально перекрывать печь, минимум, на 20-30 см
Металлическое экранирование
Это самый популярный вариант, для которого характерна доступность и быстрое исполнение. В металле возникает необходимость, если фабричные печи изначально не оборудованы термозащитой.
Чаще всего роль изоляции в баньках играют чугунные или стальные листы. Их монтируют вокруг очага, соблюдая дистанцию в пределах 1-5 см. Если теплоизоляция заводской печи в бане отсутствует, очаг оборудуют либо передними, либо боковыми листами. Тип экрана зависит от месторасположения и конструкции печи.
Подобное экранирование даёт возможность снизить температуру печной поверхности до 100 градусов и ниже. Это, в свою очередь, позволяет уменьшить нормативную дистанцию между источником тепла и противоположной стеной вдвое – до полуметра.
Не забывайте! Пол тоже нуждается в защите. Чем габаритней печь, тем мощней должен быть фундамент. А если пол деревянный, его термоизолируют аналогично – используя теплоизолятор и наружный слой (металл, кирпич, плитка)
Заключение
Термоизоляционное покрытие в бане или сауне – обязательное условие техники безопасности и комфортного пребывания в помещении. В устройстве дополнительной защиты нет необходимости, если имеет место наличие заводского изолятора. Нет нужды в ней и тогда, когда печь выполнена из кирпича – в этом случае защита тоже присутствует по умолчанию.
Вариант изоляции зависит от параметров и расположения печи, а также от персональных предпочтений и финансовых возможностей. Сделать экранирование своими руками несложно – для этого достаточно базовых навыков владения домашним инструментом.
