Обзор пиролизных котлов отечественных и зарубежных производителей, видеоинструкция по использованию

Пиролизный котел имеет свои недостатки и особенности, которые стоит знать потребителям, прежде чем делать выбор в пользу той или иной теплогенерирующей техники. Авторитетные специалисты охотно перечисляют именно недостатки в первую очередь…

Кто и как производит пиролизные котлы

Интересен тот факт, что именитые производители отопительной техники, пиролизные котлы или не производят вовсе, или имеют по одной линейке образцов, скорее экспериментальной, как дань моде.

В каталогах, на выставках солидные фирмы бочкообразную продукцию с большой загрузкой дров не показывают вовсе, объясняя это тем, что не находят в данной идее преимуществ.

Так называемые пиролизные котлы (большие металлоемкие устройства с дожигом газов, снабженные вентилятором и большой камерой для тления дров) делают те, кто гоняется за сиюминутным настроением потребителей, — мелкие фирмы, вплоть до гаражных производств.

Разберемся — почем такая ситуация?

Что подразумевается под названием пиролиз

Пиролиз – генерирование горючего газа и его последующее сжигание, — происходит во всех твердотопливных котлах, в большей или в меньшей степени. Такой же процесс идет и в обычной печи, — при горении дров или угля, в каком-то месте не хватает кислорода, появляется угарный газ CO, затем он находит недостающий кислород и сгорает, выделяя тепло, превращаясь из яда в обычный углекислый газ – CO2.

В качестве экспериментов еще 1950-х годах была разработана схема котельного оборудования, где сначала топливо тлело при недостатке кислорода, затем полученное СО дожигалось во вторичной камере. Но идеи не были воплощены, как не дающие ни каких преимуществ с весомыми недостатками и дорогостоящие.

Теперь же в рекламках ядовитый угарный газ СО называют – «древесный газ».

Схема, особенности работы

Вторично в 2000-х годах, когда у среднего производителя появились достаточные производственные возможности и материалы, началось производство на бытовом уровне. У потребителя лживая реклама вызывала интерес, — появились продажи и прибыль.

В этой горелке всегда красноватое пламя – прямой признак реакции с участием углерода.

Особенность конструкции

Особенность конструкции «пиролизный котел» — наличие вентилятора 50 – 100 Вт мощностью, принудительная подача воздуха. Причем происходит движение воздуха и в первичной камере между дров, за счет завихривания (содания разрежения) в месте расположения подающей форсунки.

Основное конструкционное отличие – большая загрузка дров и наличие вокруг них всех «обвесов» из автоматики, форсунок, камер сгорания.

Цена пиролизного котла

За что же нужно платить больше на 50 – 100 тыс рублей? В чем выгода? За сколько времени и каким образом окупится эта сумма…

Настоящие технические характеристики

Более-менее серьезные производители стараются не давать истинных технических характеристик пиролизных котлов. Иначе все увидят, что ничего там особенного там нет. Их заменяют рекламными возгласами, лозунгами, или подачей лживых характеристик через вторичные источники, без ответственности.

Насколько экономичный пиролизный котел

Подсчитаем для обычной мощности среднего дома, экономию с пиролизным котлом. Например, сожжем в обычном устройстве за сезон 7 месяцев дров на 20 тыс. руб. При этом на пиролизе сэкономим около 1800 руб, — расход дров на 18200 тыс. руб.

Но вентилятор мощностью 80 Вт., проработав 7 месяцев при цене за 1кВт электроэнергии около 5 рублей, скушает более 1500 руб. Итого, — экономия не больше 200 рублей в год. Т.е. потраченные 50 тыс. рублей не окупятся никогда.

Недостатки пиролизного котла

Имеется возможность поджечь много дров, после чего они горят постепенно 12 часов и более. К агрегату нужно подходить один – два раза в сутки. Это нравится потребителю больше всего.

Но взамен пользователь в частном доме получает большие недостатки:

• Нельзя топить сырыми дровами, котел на них просто не работает. Теплоотдача сырых дров в 2 раза ниже – энергия уходит на испарение воды, в результате они не тлеют.
• Весьма не желательно применять древесину которая дает смолу, — сосну, ель, березу, — отложениями они сильно загрязняют бочку, камеры, форсунки, затем это все проблематично очищать. А чем же топить?
• Не редко возникает перерасход дров в межсезонье, когда нужно подтопить слегка в холодную ночь… Чем фактически полностью нивелируется повышенный КПД.
• Зола, которая обязательно остается от дров, выносится струей в дымоход. Дымоход загрязняется, зола оседает беспорядочно, «по ветру» загрязняя все вокруг.
• Поломка, неправильная работа, не настроенная автоматика угрожает массовым выбросом СО, большим перерасходом дров – угарный газ и древесные частицы не догорают полностью.
• Большая цена, необоснованный расход денег.

Что выбрать — чем выгоден классический котел

Обычный котел на естественной тяге отличается тем, что сразу может работать с максимальной подачей кислорода без поломок, всегда, с любыми дровами. Такая безотказность не может не привлекать. При этом зола остается где ей и положено быть – в зольнике, а не сыпется на головы людям, — зольность это физическая характеристика древесины, которая полностью сгорать не может.

Чтобы уменьшить количество подходов к классическому котлу для его обслуживания до 1 – 2 в сутки есть несколько методов по увеличению аккумуляции генерируемого тепла. Самый действенный – внедрение теплоаккумулятора, или возведение теплоемких массивных конструкций. При этом сам агрегат желательно применить несколько более мощный, — с большей отдачей на аккумуляцию за одну топку.

Годы идут, наука и техника двигаются вперед, а твердые виды топлива по-прежнему остаются востребованными. Сжигать дрова в традиционной печи или в буржуйке не слишком эффективно, но ситуацию изменили пиролизные котлы отопления – агрегаты отличаются высоким КПД и относительно простой эксплуатацией.

Согласитесь, это достаточно значимые аргументы при обустройстве автономного отопления. Если вы подыскиваете эффективный котел для дома, то стоит внимательнее присмотреться к пиролизным котлам.

Мы расскажем, как устроены и работают агрегаты длительного горения, в чем их технико-эксплуатационные особенности, а также приведем обзор наиболее рейтинговых моделей отечественных и зарубежных производителей.

Что такое пиролиз

Дрова – это, пожалуй, самое первое топливо в человеческой истории. Практически каждому известно, как быстро они сгорают на открытом воздухе, и что тепла при этом выделяется не так уж и много. Но ситуация кардинально изменяется, если создать иные условия для процесса сгорания.

Так называемое пиролизное горение осуществляется в закрытых камерах. Туда загружают дрова или иное твердое топливо подобного типа: пеллеты, опилки, отходы древесного производства и т.п.

Топливо поджигают и затем сокращают количество воздуха, поступающего в камеру.

Галерея изображенийК пиролизным котлам относят все твердотопливные теплогенераторы длительного горения, перерабатывающие твердый тип топливаЗначительную часть тепловой энергии, поставляемой котлами длительного горения, дает процесс сгорания пиролизных газовВ пирокотле сложные химические соединения расщепляются на более простые компоненты под воздействием высокой температуры без применения реагентовВ результате термической обработки топливо выделяет газ, который проще и легче горит. Потому пиролизные котлы относят к разряду газогенераторныхВ пиролизном агрегате непрерывно происходит выделение огромного количества тепловой энергии, а отбираться может только необходимый ее объемЖелающим сделать пирокотел собственными руками следует учесть, что из-за непрерывно происходящих процессов высокотемпературного горения для изготовления топки нужна жаростойкая футеровкаПо схеме горения пиролизные котлы делят на агрегаты естественного и принудительного типа. Естественные дешевле, но менее эффективны, чем принудительные, оборудованные наддувомПо специфике обслуживания систем пирокотлы делятся на одно-и двухконтурные. Первые предназначены только для отопления, вторые обслуживают отопление и ГВСПиролизные котлы заводского производстваСхема увеличения производительности агрегатаПринцип действия и эффективность пиролизного котлаГазогенераторная основа работы оборудованияЭкономические преимущества пирокотлаСпецифическая особенность самоделокЕстественный и принудительный тип горенияОдноконтурное пиролизное оборудование

Как известно, при горении происходят окислительные процессы, один из главных участников которых – кислород, содержащийся в воздухе. Если кислорода мало, реакция замедляется и дрова сгорают медленно, фактически в таких условиях они просто тлеют. При этом выделяется некоторое количество тепловой энергии, зола и горючий газ.

Процесс пиролиза на этом не заканчивается. Полученный при сжигании первичного топливо газ смешивается с воздушными массами и также сгорает. В итоге тепловой энергии выделяет значительно больше, чем при работе стандартных теплогенераторов.

Поэтому пиролизные котлы демонстрируют очень приличный КПД по сравнению со своими чисто твердотопливными “собратьями”, а также нередко предоставляют возможность заметно сэкономить на отоплении.

Преимущество отопительной техники этого типа состоит в том, что принцип ее работы и устройства относительно не сложен. Количество воздуха, поступающего в камеры сгорания, регулируется обычной механической заслонкой. Простая конструкция обеспечивает надежность устройства, поломки для пиролизных котлов – явление не частое.

Эта схема наглядно демонстрирует все этапы процесса пиролизного горения. Температура внутри устройства может достигать 1200°С (+)

Еще один “плюс” пиролизных котлов – длительный период горения. Полная загрузка устройства топливом позволяет не вмешиваться в процесс в течение нескольких часов, иногда и более суток, т.е. нет необходимости постоянно подбрасывать дрова в топку, как это происходит при открытом горении.

Конечно, это не означает, что пиролизный котел можно оставлять без присмотра. Как и в отношении прочей отопительной техники, здесь имеются строгие правила техники безопасности.

Стоит помнить, что пиролизный котел не всеяден – влажность топлива должна быть невысокой. Иначе часть драгоценной тепловой энергии уйдет не на подогрев теплоносителя, а на высушивание топлива.

Котлы пиролизного горения, особенно выполненные из чугуна, обладают значительным физическим весом, поэтому они всегда представлены только напольными моделями

При реализации пиролизного горения топливо сгорает почти полностью, чистить устройство придется гораздо реже, чем при эксплуатации традиционного твердотопливного котла. Мелкую золу, полученную после очистки, используют в качестве удобрения. Горение топлива в таких котлах осуществляется по направлению сверху вниз.

Поэтому возможности для естественной циркуляции воздуха в топке заметно ограничены. Использование принудительного нагнетания воздуха с помощью вентилятора значительно улучшает эффективность работы устройства, но при этом делает котел энергозависимым, поскольку для работы вентилятора необходима электроэнергия.

Устройство и работа пиролизного котла

Топка пиролизного котла разделена на два отделения. В первой сгорают дрова, а во второй производится вторичное сгорание смеси пиролизных газов и воздуха. Отделяет первую камеру от второй колосниковая решетка, на которую и укладывают топливо.

Воздух обычно нагнетается принудительно с помощью небольшого вентилятора. Хотя в небольших моделях иногда для создания тяги используют дымосос.

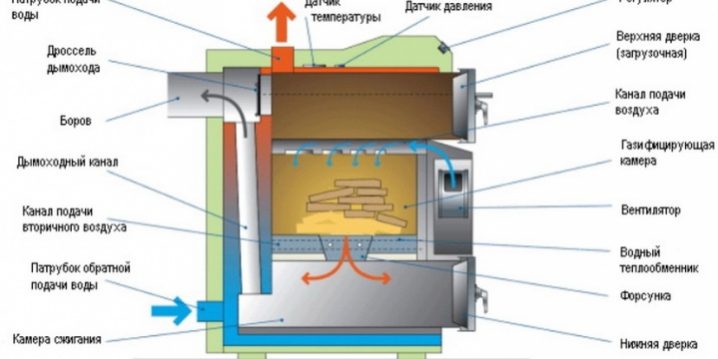

На этой схеме представлено устройство пиролизного котла нижнего горения. Дрова медленно сгорают при малом количестве кислорода и выделяют горючий газ (+)

Наличие принудительной вентиляции можно считать основным отличием пиролизного котла от классической твердотопливной модели. Корпус устройства состоит из двух частей, вставленных друг в друга. Пространство между стенками заполняют теплоносителем, роль которого традиционно выполняет вода.

Сначала в первое отделение топки пиролизного котла загружают топливо, затем включают вентилятор и поджигают топливо. Образующиеся в результате горючие газы перемещаются во второе отделение, смешиваются с воздухом и сгорают.

Температура горения может достигать 1200°С. Вода, находящаяся в наружном теплообменнике, нагревается и циркулирует по системе отопления дома. Остатки продуктов сгорания удаляются через дымоход.

В упрек устройствам, в работе которых используется пиролизный принцип горения, можно поставить относительно высокую цену. Обычный твердотопливный котел стоит значительно меньше. Но в котлах длительного горения дрова сгорают практически полностью, чего о классическом котле не скажешь.

К дровам для пиролизного котла предъявляют определенные требования по размерам и влажности. Подробную информацию можно найти в инструкции изготовителя

Выбирая пиролизный котел, следует помнить, что недорогие модели малой мощности обычно рассчитаны только под дрова. Дорогие модификации способны работать на разных видах топлива.

Причем загружать топливо в устройство придется по максимуму, снижение нагрузки приводит к повышенному образованию золы и сажи, а также негативно сказывается на работе агрегата в целом.

Котлы верхнего горения

Один из вариантов пиролизного устройства – котел верхнего горения. Принцип действия этих двух агрегатов очень схож.

Точно так же в топку загружают большое количество твердого топлива низкой влажности, воздух нагнетают принудительно и обеспечивают тление топлива при пониженном количестве кислорода. Задвижку, которая регулирует поток кислорода, устанавливают в нужном положении.

Схема устройства котла верхнего горения. Топка такого котла имеет глухое дно, частички продуктов горения удаляются через дымоход (+)

Но котлы длительного горения не имеют ни зольника, ни колосника. Дно представляет собой глухую металлическую плиту. Такие котлы устроены так, чтобы древесина сгорала полностью, а оставшееся в топке малое количество золы выдувалось воздухом.

Такие устройства отличаются высоким КПД и также работают при температурах более 1000°С.

Основная особенность таких устройств – они действительно обеспечивают длительный срок работы при полной загрузке. Топливная камера в таких устройствах обычно выполнена в форме цилиндра.

В нее сверху загружают топливо, сверху же, по центру, нагнетается необходимый для горения воздух.

В котлах верхнего горения устройство для нагнетания воздуха – это подвижный элемент, который опускается вниз по мере прогорания дров

Таким образом осуществляется медленное тление верхнего слоя топлива. Топливо постепенно сгорает, его уровень в топке понижается. Одновременно изменяется и положение устройства для подачи воздуха в топку, этот элемент в таких моделях подвижен и он практически лежит на верхнем слое дров.

Второй этап горения осуществляется в верхней части топки, которая отделена от нижнего отделения толстым металлическим диском. Горячие пиролизные газы, образовавшиеся в результате сгорания топлива внизу, расширяются и перемещаются вверх.

Здесь они смешиваются с воздухом и сгорают, дополнительно передавая теплообменнику солидную порцию тепловой энергии.

Балка, удерживающая диск, который разделяет камеру сгорания на две части, как и сам этот диск, в процессе работы котла верхнего сгорания постоянно находится под воздействием высокой температуры. Со временем эти элементы сгорают, их придется периодически заменять.

На выходе из второй части топливной камеры обычно установлен регулятор тяги. Это автоматический прибор, который определяет температуру теплоносителя и в зависимости от полученных данных регулирует интенсивность движения горючего газа. Он защищает устройство от возможного перегрева.

Стоит отметить, что наружный теплообменник в таких котлах реагирует на изменение скорости циркуляции жидкости в теплообменнике, т.е. на колебания температуры. На поверхности устройства сразу же образуется слой конденсата, который вызывает коррозию, особенно если речь идет о стальных котлах.

Предпочтительнее брать устройство из чугуна, которое значительно лучше сопротивляется подобному воздействию.

Хотя топливо в пиролизных котлах длительного горения должно сгорать без остатка, на практике так бывает не всегда. Порой пепел спекается, образуя частички, которые трудно удалить с помощью потока воздуха.

Если в топке накопится большое количество таких остатков, может наблюдаться заметное снижение тепловой отдачи агрегата. Поэтому котел верхнего горения следует периодически все же прочищать.

Особенность устройств этого типа в том, что по мере сгорания топлива его можно догружать, не дожидаясь сгорания всей закладки топлива. Это удобно, когда нужно избавиться от горючего бытового мусора.

Существуют также разновидности котлов верхнего горения, которые работают не только на древесном топливе, но и на угле. Сложные узлы автоматического управления в пиролизных котлах этого типа отсутствуют, поэтому серьезные поломки наблюдаются крайне редко.

Конструкция котла верхнего горения позволяет загружать топку лишь частично, если это необходимо. Однако в этом случае выполнить розжиг верхнего слоя топлива может быть не просто. Само топлива должно быть подсушенным, дрова из открытой поленницы для такого котла не подходят.

Топливо крупных фракций также не следует использовать для этого вида техники, т.е. дрова придется обязательно колоть на небольшие части.

Особенности эксплуатации газогенераторных котлов

Эффективность работы пиролизного котла во многом зависит от типа и качества топлива. Технически в топку можно загрузить не только древесину, но и уголь, и даже торф, большинство современных моделей котлов рассчитаны на использование нескольких видов топлива.

Древесина сгорает примерно за 5-6 часов, в зависимости от сорта. Чем тверже дерево, тем дольше оно горит.

Современные модели котлов пиролизного горения могут работать на различных видах древесного топлива: дровах, брикетах, пеллетах, угле, торфе и т.п.

Около десяти часов уйдет на сгорание черного угля, а такое же количество бурого угля будет тлеть в течение восьми часов. На практике самую высокую теплоотдачу пиролизная техника демонстрирует при загрузке сухим деревом. Оптимальными считаются дрова влажностью не более 20%, а длиной около 45-65 см.

Если доступа к такому топливу не имеется, можно использовать уголь или другое органическое топливо: специальные брикеты из опилок и пеллеты из древесины, отходы, полученные при обработке дерева, торф, материалы с целлюлозой и т.п.

Перед началом эксплуатации котла следует внимательно изучить рекомендации производителя устройства в отношении топлива.

В котлах пиролизного горения поступление воздуха регулируется обычными механическими задвижками. Отсутствие сложной электроники обеспечивает высокую отказоустойчивость прибора

Слишком влажное топливо в таких устройствах недопустимо. При его сгорании в топке образуются дополнительные водяные пары, которые способствуют образованию таких побочных продуктов, как деготь и копоть.

Стенки котла загрязняются, теплоотдача снижается, со временем котел может даже прекратить работу, затухнуть.

Если использовать для котла пиролизного горения дрова со слишком высокой влажностью, внутри устройства возникнут условия для образования дегтя, который ухудшит теплоотдачу устройства и может привести к поломкам

Если в топку заложено сухое топливо и котел настроен правильно, пиролизный газ, полученный в результате работы устройства, будет давать пламя желто-белого цвета. Такое горение сопровождается ничтожным выделением побочных продуктов сгорания топлива.

Если цвет пламени окрашен иначе, имеет смысл проверить качество топлива, а также настройки прибора.

Пиролизные газы, смешанные с воздухом, горят ровным желто-белым пламенем. Если цвет пламени изменился, возможно, нужно проверить настройки котла или качество топлива

В отличие от обычных твердотопливных устройств, перед загрузкой дров в пиролизные котлы, работающие на твердом топливе, топку следует разогреть.

Для этого выполняют следующие шаги:

1. Загружают на дно топки мелкую сухую растопку (бумагу, щепу и т.п.)
2. Поджигают ее с помощью факела из подобных материалов.
3. Закрывают дверцу камеры сгорания.
4. Дверцу загрузочной камеры оставляют немного приоткрытой.
5. Добавляют порции растопку по мере ее сгорания.
6. Процесс повторяют до тех пор, пока на дне не образуется слой тлеющих углей.

К этому моменту топка уже прогревается примерно до 500-800°С, создавая условия для загрузки основного топлива. Не следует использовать для розжига растопки бензин, керосин или любые другие подобные жидкие вещества. Перед тем, как прогревать топку котла длительного горения, следует убедиться, что устройство готово к эксплуатации.

Характерная особенность котлов пиролизного горения – малое количество золы и пепла, что облегчает процесс очистки устройства и его обслуживания

Для этого проверяют наличие тяги, герметичность дверок, исправность запорных механизмов и регулировочной аппаратуры, наличие теплоносителя в системе отопления и т.п.

Затем следует включить терморегулятор, чтобы убедиться, что на прибор поступает напряжение. После этого открывают шибер прямой тяги и вентилируют котел в течение 5-10 минут.

Обзор популярных моделей

Следует понимать, что любой пиролизный котел – это достаточно тяжелый агрегат, который не предназначен для подвешивания на стену. Такие устройства можно применять как для отопления небольшого дома, так и для просторных коттеджей. Как и другие отопительные агрегаты, котлы длительного горения различаются по мощности.

Выбирая котел пиролизного горения, следует ориентироваться на такие показатели, как тепловая мощность устройства, размеры камеры загрузки, наличие второго контура и т.п.

На этот показатель обычно и ориентируются покупатели.

Среди популярных моделей такой техники следует упомянуть:

• Atmos (Украина) – представлены устройствами, которые могут работать и на дровах, и на угле, мощность варьируется в пределах от 14 до 75 киловатт.
• Attack (Словакия) – способны справиться с обогревом площадей до 950 кв. м, некоторые модели способны продолжать работу даже при перебоях с электроэнергией.
• Bosch (Германия) – высококачественная продукция известного бренда, мощность варьируется в пределах 21-38 киловатт.
• Buderus (Германия) представлена линейками Elektromet и Logano, первая хорошо известна в Европе как классический вариант пиролизного котла, вторая – более современные версии, предназначенные для частных домов.
• Gefest (Украина) – высокомощные устройства с КПД до 95%.
• КТ-2Е (Россия) специально разработан для крупных жилых помещений, мощность агрегата составляет 95 киловатт.
• Opop (Чехия) – относительно недорогие котлы, надежные и долговечные, мощность 25-45 киловатт.
• Stropuva (производства Литвы или Украины) с мощностью от семи киловатт вполне подойдут для небольшого дома, но в модельном ряде представлены и более мощные устройства.
• Viessmann (Германия) – идеальный выбор для частных домовладений, мощность стартует с 12 киловатт, применение современных технологий позволяет экономить топливо.
• “Буран” (Украина) с мощностью до 40 киловатт еще один популярный вариант для владельцев больших коттеджей.
• “Логика” (Польша) высокомощные устройства на 20 киловатт с легкостью обогревают помещения площадью до 2 тыс. кв. м, это скорее котел для промышленных нужд: обогрева цехов, офисов, теплиц и т.п.

Выбирая пиролизный котел для частного дома, следует обратить внимание на модели с двумя контурами, чтобы не только отапливать жилище, но и обеспечить его автономным горячим водоснабжением.

Теплообменник для ГВС бывает накопительного или проточного типа. Для последнего варианта используют модели котлов повышенной тепловой мощности.

При желании сэкономить средства, можно попробовать сделать пиролизный котел своими руками. Технология его сборки описана в этой статье.

Выводы и полезное видео по теме

На этом видео наглядно изображен принцип работы пиролизного котла:

Подробный обзор работы котла верхнего горения можно посмотреть здесь:

Пиролизные котлы недешевы, но полностью оправдывают вложенные в их приобретение средства. При правильной установке и обслуживании такие устройства обеспечат дом стабильным и недорогим теплом.

Подыскиваете пиролизный котел для отопления дома? Или есть опыт эксплуатации таких агрегатов? Оставляйте, пожалуйста, комментарии к статье и делитесь впечатлениями об использовании пиролизных котлов. Форма обратной связи расположена в нижнем блоке.

Устройство и принцип действия пиролизного котла

Пиролизный котел относится к числу устройств, работающих на твердом топливе. Как и они, прибор производит нагрев теплоносителя и подает его в систему. Однако он имеет ряд отличий от традиционных моделей, как в конструкции, так и в принципе действия. Прежде всего, работа пиролизного аппарата основана на процессе сухой перегонки древесины, который называется пиролиз. Он заключается в выделении смеси газов из твердой органики под воздействием достаточно высоких температур в условиях минимальной подачи кислорода. В результате реакции топливо распадается на сухие остатки или кокс и газ.

В основу работы пиролизного котла положен процесс сухой перегонки органического топлива, в результате которого оно разделяется на газовую смесь и кокс

Процесс пиролиза может происходить только при очень высоких температурах, минимум 1100°С. Кроме того реакция идет с высвобождением большого количества тепла, которое подсушивает топливо, а так же нагревает воздух, поступающий в зону горения. Газ, выделившийся из топлива в процессе пиролиза, смешивается с кислородом и горит с выделением тепла. Особенность оборудования заключается в том, что древесный газ взаимодействует с активным углеродом, что позволяет минимизировать канцерогенные вещества в отработанных газах. Содержание СО₂ в дыме пиролизного котла в среднем в три раза ниже, чем у традиционных твердотопливных моделей.

Основу прибора составляют две полностью герметичные камеры. Чаще всего они выполнены из листов стали толщиной минимум 5 мм. В качестве разделителя между элементами выступают форсунки. Верхняя часть топки представляет собой отдельную конструкцию, так называемый топливный бункер. Нижняя одновременно используется как камера сгорания и как зольник. Топливо сначала поступает в верхний отдел. Здесь оно немного подсушивается, одновременно прогревается и воздух, направляющийся в нижний отсек, где сжигается выделяющийся газ и скапливается зола.

На рисунке представлена схема устройства пиролизного котла. Здесь же обозначены основные элементы системы (клик для увеличения)

Отличительная особенность оборудования – возможность регулирования мощности путем наддува воздуха. Таким способом можно добиться большей эффективности, чем в традиционных системах. Использование терморегулятора позволяет поддерживать заданную температуру теплоносителя. Еще одно отличие – возможность длительное время функционировать на одной закладке топлива. Именно поэтому приборы называются пиролизные котлы длительного горения. В среднем время прогорания одной закладки составляет 12 часов, существуют модели и с большими показателями. Кроме того в силу конструктивных особенностей оборудования расход топлива в таких системах уменьшается.

Как грамотно выбрать топливо?

Теоретически пиролизные системы могут работать на различных видах твердого органического топлива. Это может быть уголь, торф или древесина. Последнее, а точнее, дрова, считается наиболее экономически выгодным топливом. Его размеры определяются параметрами топки. Чаще всего для пиролизных устройств используются поленья, длина которых составляет 400 мм, а диаметр – до 200 мм. Размеры топливных брикетов должны составлять порядка 300х30 мм. Кроме того такие системы очень требовательны к влажности. При ее избытке выделяется большое количество пара, что снижает тепловые характеристики оборудования и приводит к образованию копоти.

Для нормальной работы приборов необходимо, чтобы влажность топлива не превышала 45%. Лучше всего, чтобы она составляла 20%. Исследования показали, что при сгорании килограмма древесины, влажность которой 20%, выделяется тепло, эквивалентное 4 кВт/ч. Тогда как такое же количество дерева влажностью 50% даст тепла ровно в два раза меньше. Именно поэтому на влажность топлива следует обратить особое внимание. Вместе с дровами или топливными брикетами можно использовать опилки или другие древесные отходы. Их количество не должно превышать трети от общего объема топлива.

Топливом для пиролизных котлов теоретически может служить почти любая твердая органика: древесина, торф, уголь и т. д. Однако наиболее эффективно оборудование работает на дровах, влажность которых не превышает 20%

Для отопления нередко используются пеллеты. Их существует несколько видов, более подробно об их преимуществах перед другими топливными материалами читайте в нашей статье: https://aqua-rmnt.com/otoplenie/documents/toplivnye-granuly-pellety.html.

Разновидности пиролизных котлов

Существуют две разновидности прибора, различающиеся местом расположения отсека дожига. Он может располагаться внизу или наверху.

Оборудование с нижней камерой дожига

Наиболее распространенная модификация приборов, что обусловлено удобством в эксплуатации. Топливо помещается в верхнюю камеру, что очень рационально. Отработанные газы выходят в трубу, находящуюся внизу. Основным недостатком таких устройств можно считать то, что чистить систему придется достаточно часто. Связано это с тем, что при прогорании топлива зола из верхнего отделения попадает в камеру дожига.

Приборы с верхней камерой

Такие системы менее удобны, зато имеют определенные преимущества. Зола не попадает в отсек дожига, что позволяет чистить его намного реже. Кроме того пиролизный газ посредством форсунок выводится вверх, где сгорает и поступает в дымоход, охлаждается и отводится в дымоход. Такая система более практична, но требует большего количества материала на изготовление дымового тракта.

Модификация пиролизного оборудования с верхним расположением камеры дожига. Регулярная чистка такой конструкции будет проводиться намного реже

Пиролизные котлы могут быть оснащены вентиляцией различного типа:

• Естественная. Такие устройства не зависят от подачи электроэнергии. Должны быть оборудованы достаточно высоким дымоходом для создания необходимой тяги.
• Принудительная. Приборы энергозависимы, поскольку оборудуются различными вентиляторами и насосами, которые управляются в автоматическом режиме. Характеризуются большим временем эффективного горения, чем устройства с естественной вентиляцией.

Важным аспектом подбора пиролизного оборудования считается материал, из которого изготавливается его корпус. Наиболее распространенный вариант – сталь, толщиной не менее 5 мм. Это достаточно прочный и довольно долговечный материал. Его главный недостаток – подверженность коррозии, что отрицательно сказывается на сроке его эксплуатации. Лучшая альтернатива такому прибору – котел в чугунном корпусе. Такие устройства отличаются более высокой теплоотдачей, служат гораздо дольше и имеют повышенную устойчивость к кислотам и смолам.

Почему стоит купить именно такой котел?

Владельцы такого оборудования получают множество преимуществ:

• Высокий КПД устройств, поскольку топливо сгорает, практически, без остатка.
• Возможность регулировать температуру в отапливаемом помещении, что позволяет расходовать топливо предельно экономно.
• Низкий уровень вредных веществ в отработанных газах. Их выделяется почти в три раза меньше, чем при работе классических твердотопливных котлов.
• Возможность загружать топливо в среднем два раза в день. Экономичный режим предполагает даже одну загрузку в сутки.
• Полуавтоматическое управление. С помощью пульта можно увеличивать либо уменьшать скорость подачи воздуха, что дает возможность регулировать мощность устройства в пределах от 30 и до 100%.
• Количество продуктов сгорания минимально. Таким образом чистка оборудования проводится достаточно редко.

Прибор имеет и некоторые недостатки, о которых нужно знать, прежде чем выбирать это устройство. Во-первых, все автоматизированные модели работают только от сети. Во-вторых, стоимость прибора в среднем в полтора раза выше устройств классического горения. Однако существенная экономия топлива со временем позволяет окупить все затраты. Ну и, чаще всего пиролизные котлы, работающие на твердом топливе, выпускаются одноконтурными. Поэтому могут использоваться только в качестве отопительной системы. Для подогрева воды придется устанавливать другие устройства, что предполагает дополнительные денежные затраты.

Принцип действия пиролизных аппаратов предполагает длительный процесс горения, что дает возможность сократить количество закладок и существенно уменьшить количество топлива

Закладка топлива в пиролизные устройства всегда производится вручную, автоматизировать этот процесс нельзя. Это можно считать небольшим недостатком системы

Кроме пиролизных, на рынке представлены также комбинированные котлы. Выгодно ли их использовать для отопления дома, какие виды есть, читайте в нашем материале: https://aqua-rmnt.com/otoplenie/kotly/kombinirovannye-kotly-otopleniya.html.

Выбираем производителя и марку оборудования

Признанными лидерами в производстве пиролизных котлов на твердом топливе считаются немецкие компании Buderus и Viessmann. Они отличаются наименьшим количеством токсичных выбросов в атмосферу и максимально высоким КПД. Некоторые модели этих брендов могут работать на одной закладке до 24 часов. Секрет таких характеристик кроется в усовершенствованной конструкции топки оборудования. Эффективность работы устройства контролирует автоматика, что позволяет обеспечить равномерный тепловой режим и при этом существенно снизить затраты на топливо.

Еще один популярный производитель – чешская фирма Dakon. Конструкция аппаратов практически идентична немецким аналогам. Соответственно, и эффективность работы тоже. К числу успешных находок компании можно отнести пульт управления котлом, с помощью которого можно осуществлять все основные регулировки. Новинкой Dakon считается устройство, выпускающееся в чугунном корпусе. Эта модель называется Daman Pyro. Она имеет самый продолжительный срок службы в своем классе оборудования. Это устройство способно в межсезонье работать с половинной мощностью.

Интересные и практичные модели можно найти у чешского производителя ОРОР. Особенность этих котлов – в полной энергонезависимости. Кроме того особая конструкция приборов позволяет им работать не только на древесине, но и на угле. Газы через горелку направляются в камеру сгорания, где и сжигаются с участием вторичного воздуха. Для регулирования мощности прибора используются заслонки, которые могут закрываться и открываться. КПД колов марки ОРОР в среднем составляет порядка 89%, что можно считать достаточно хорошим показателем.

Российские пиролизные котлы марки Буржуй-К выгодно отличаются от конкурентов способностью работать на топливе повышенной влажности и использовать различные виды топлива

Из отечественных производителей стоит выделить костромскую компанию ТеплоГарант, выпускающую котлы под маркой Буржуй-К. Это очень практичные, полностью энергонезависимые устройства, которые могут использоваться как в частных домах, так и на производстве. Отличительная особенность моделей – возможность работать с разными видами топлива. Кроме того приборы рассчитаны на эффективную работу с топливом большей влажности, что дает им определенные преимущества перед конкурентами.

Пеллетные котлы также, как и пиролизные признаны стабильным и надёжным отопительным оборудованием. О правилах выбора агрегата узнаете из нашей следующей статьи: https://aqua-rmnt.com/otoplenie/kotly/pelletnyj-kotel-otopleniya.html.

Пиролизные котлы приобретают все большую популярность. Их можно считать наиболее практичной разновидностью твердотопливного оборудования. Несмотря на достаточно высокую цену, а она начинается в среднем от 40 тыс. рублей, спрос на такие устройства остается стабильным и даже растет. Это объясняется достаточно высоким КПД аппаратов, приемлемой стоимостью топлива и возможностью длительного функционирования от одной  закладки. Разнообразный ассортимент пиролизных котлов позволяет подобрать модель, оптимально подходящую для любого строения.

Переход на альтернативное твёрдое топливо при обогреве жилья не означает бездумное использование природных ресурсов.

Даже самые простые дрова и их доставка к потребителю сейчас стоят немало денег, и дармовыми они перестали быть уже давно. Поэтому старые котлы «КЧМ» и «КСТ» с низким КПД не могут удовлетворить потребностей современных пользователей.

На смену советским моделям пришли современные котлы, а также позаимствованные у автомобилестроителей. Речь идёт о пиролизных (газогенераторных) котлах.

Общие сведения

Схема пиролизного котла. (Для увеличения нажмите)

Пиролизный или газогенераторный котёл – это один из видов твёрдотопливного котла, особенность которого заключается в раздельном сгорании топлива и выделяемых из него газов.

Самым лучшим для такого котла топливом является древесина и бурый уголь, в некоторых моделях возможно использование каменного угля или кокса. Эти виды топлива имеют большое количество летучих веществ, которые являются основными при теплообразовании.

Весь процесс начинается с поджога сухого твёрдого топлива и дальнейшего ограничения доступа к нему воздуха. При дефиците кислорода выделяемые из дров летучие вещества (водород, угарный газ, углеводороды) не воспламеняются, а попадают в другую камеру, куда подаётся воздух. Там они и сгорают.

Важный момент: устанавливать пиролизный котёл рекомендуется в отдельном помещении, имеющем прямой выход на улицу — это поможет сохранить чистоту в других комнатах и исключит попадание в них неприятных запахов и дыма.Достоинствами газогенераторных котлов являются:

• высокий КПД (85 – 92 %). Это на 4 – 7 % выше, чем у современных с неразделённым сгоранием топлива;
• одной закладки дров достаточно на 12 часов работы (обычные котлы «требуют» древесины каждые 3 – 4 часа);
• процесс горения легко автоматизируется и регулируется;
• меньший выброс в окружающую среду вредных газов;
• возможность использования крупных дров.

Следует также указать на слабые места пиролизных котлов:

• не способны работать на сыром топливе;
• высокая стоимость агрегата (почти в 2 раза дороже «обычных»);
• зависимы от электричества, которое приводит в действие вентилятор для образования тяги в нужном направлении;
• невозможно автоматизировать подачу топлива.

Обзор пиролизного котла длительного горения Траян от отечественного производителя: https://6sotok-dom.com/dom/otoplenie/piroliznyj-kotel-trayan.html

Многообразие производителей

Пиролизные котлы «Диво»

Отечественные предприятия:

«Диво». Производитель из Новосибирска предлагает котлы для отопления площадей до 800 кв.м. Обещанный ресурс – 20 лет. Максимальная длина полена – 59 см. Конструкция котла представляет собой цельносварное изделие. Отопительный прибор отличается дешевизной и полной независимостью от электросети.

«Очаг». Российский производитель. Расчётный срок службы своих изделий более 10 лет. В работе не требует подключения к электричеству. Использует в качестве топлива даже уголь. Гарантия на изделия составляет 3 года. Средний КПД – 80 %. Проводит акционные распродажи, с бесплатным топливом в количестве до 3 тонн.

Пиролизные котлы «Zota»

«ZOTA» («Зота»). Производитель из Красноярска. Особенностью его пиролизных котлов является низкая цена и возможность переоснастить их на использование жидкого топлива или газа. За такую универсальность приходится расплачиваться множественными недоделками о которых в интернете пишут многие пользователи.

«Благо» («BLAGO»). Бийский котельный завод специализируется на выпуске газогенераторных котлов высокой мощности, способных работать на мелкофракционном топливе (лузга семечек, риса, опилки и др.) с высокой влажностью (от 35 до 55 %) благодаря большим температурам (до 1200 градусов). К своим мощным изделиям это предприятие может подключать системы бесперебойной автоматической подачи топлива с помощью шнеков с запорами. Кроме перечисленных особенностей изделия фирмы «Благо» имеют много собственных оригинальных разработок направленных на улучшение работы и обслуживание своих котлов.

«Теплодар». Российский производитель из Новосибирска выпускает пиролизные котлы марки «Купер». Вся линейка этого изделия использует в качестве топлива только древесные пеллеты, подача которых полностью автоматизирована и контролируется электроникой.

Виды пиролизных котлов длительного горения и критерии выбора котла с водяным контуром: https://6sotok-dom.com/dom/otoplenie/vidy-piroliznyh-kotlov.html

Зарубежные предприятия:

Пиролизные котлы «Мотор Сич»

«Мотор Сич». Это один из крупнейших украинских производителей твёрдотопливных отопительных систем. Выпускает котлы широкого диапазона мощностей. Это предприятие позиционирует свои изделия, как надёжные, высокотехнологичные, высокопродуктивные, экологичные, не требующие специальных знаний и умений.

«Прометей». Украинский производитель. Специализированное предприятие по выпуску различных систем отопления. Особенностью пиролизных котлов этого производителя является гидромеханическое регулирование давления и температуры, что позволяет автоматизировать процесс поддержания теплового баланса в помещении. Заявленный КПД составляет 90 – 95 %.

Пиролизные котлы «СТС»

«СТС». Украинский производитель пиролизных котлов использует германские комплектующие. Специализируется на производстве бытовых агрегатов с возможным подогревом воды для бытовых нужд. Регулировка температуры осуществляется электронной автоматикой.

«Уника» («Unika»). Украинское предприятие выпускает пиролизные котлы марки «КОТЭКО» с небольшими габаритными размерами. Эти агрегаты очень зависимы от качества топлива. Рекомендуется использовать только твёрдые породы дерева с влажностью не выше 25%, пеллеты или уголь. Рабочая температура должна находиться в пределах 55 – 70 градусов. Электроника регулирует температуру с помощью насососов.

Пиролизные котлы «Анкот»

«Анкот». Винницкий производитель пиролизных котлов выпускает агрегаты мощностью от 15 до 500 кВт. Их особенностью является одноконтурность – не предусмотрена возможность подогрева воды для бытовых нужд. Преимуществами изделий этого производителя являются устойчивость к высокому давлению и использование высоковлажного топлива.

«Екот». Киевский производитель пиролизных котлов даёт гарантию на свои изделия сроком 2 года и пожизненную – при заключении контракта на сервисное обслуживание.

Принцип работы пиролизных твердотопливных котлов длительного действия: https://6sotok-dom.com/dom/otoplenie/piroliznye-tverdotoplivnye-kotly.html

Пиролизные котлы «Atmos»

«Атмос»(«Atmos»). Чешский производитель выпускает пиролизные котлы разной мощности (от 15 до 100 кВт) для отопления различных помещений (теплиц, жилых домов, производств) с автоматической поддержкой температуры и отбором тёплой воды для бытовых нужд. Также в котлах этого производителя предусмотрена возможность работы по системе обычного котла в случае отключения от электросети.

«Будеруc» («Buderus»). Германская фирма специализируется на выпуске малоразмерных пиролизных котлов. Маленькие размеры прибора позволяют устанавливать его в помещениях с ограниченной площадью. Котлы данного производителя отличаются особой надёжностью и удобством эксплуатации. Единственный недостаток вызван габаритами –невозможность использовать крупноразмерные поленья.

Пиролизный котел «Viessman»

«Viessman». Немецкая фирма гарантирует КПД 92%, и полную электронную автоматизацию регулировки температуры с помощью потока нагнетаемого воздуха. Продукция предназначена для полноценного обогрева помещения, включая систему тёплых полов. Работает исключительно на пеллетах.

«Dakon». Чешские пиролизные котлы отличаются от аналогов современным дизайном и керамической форсункой.

Возможно, Вас заинтересует статья об особенностях пиролизных котлов Гейзер.

Интересную статью о пиролизных котлах Буржуй-К читайте здесь.

Советы по выбору

При выборе пиролизного котла для отопления дома рекомендуется обратить внимание на такие детали:

1. Есть ли в продаже запасная футеровка (керамический элемент котла, ограждающий топливо от соприкосновения со стенками) сопла. Это тот элемент, который не является взаимозаменяемым с другими производителями и его невозможно изготовить в кустарных условиях. Футеровка выгорает за 2 – 3 года, а без неё пиролизный котёл работать не будет.
2. Толщина стенки котла. Чем толще сталь, тем лучше. Если вес агрегата подозрительно маленький, то, возможно, производитель сэкономил на материале.
3. Камера сгорания. Именно её размер влияет на продолжительность работы котла без дозагрузки и определяет мощность агрегата.
4. Мощность котла нужно выбирать в зависимости от площади отапливаемого помещения. Приблизительный расчёт – это 1 кВт на 10 кв.м. при высоте потолка до 3 метров.
5. Наличие второго контура. Если важен подогрев воды для бытовых нужд.
6. Вид топлива, на котором способен работать котёл. (О видах топлива для пиролизных котлов читайте эту статью).
7. Не лишним также будет почитать отзывы о конкретном производителе и его продукции.

Имейте в виду: достичь оптимальной влажности дров 25 % в естественных условиях, под накрытием, с хорошим проветриванием можно только за 1- 2 года. Высокая влажность топлива значительно понижает КПД, ухудшает работу котла и увеличивает количество сажи.Используемые источники:

• http://teplodom1.ru/kotly/263-piroliznye-kotly-stoit-li-priobretat.html
• https://sovet-ingenera.com/otoplenie/kotly/piroliznye-kotly-otopleniya.html
• https://aqua-rmnt.com/otoplenie/kotly/piroliznye-kotly-otopleniya.html
• https://6sotok-dom.com/dom/otoplenie/proizvoditeli-piroliznyh-kotlov.html
