Обвязка котла отопления своими руками — схемы исполнения

Инженерные системы из доступных по цене полипропиленовых труб способны прослужить до полувека. Трубные изделия из полимера предельно просты в монтаже, для их соединения нужен лишь один паяльник. Но подходит ли этот материал для систем отопления? Будет ли обвязка котла полипропиленом долговечной и надежной?

Если все сделано по технологии, то пластиковые трубопроводы вполне благополучно доставляют теплоноситель до батарей.

Что такое обвязка котла и из чего она состоит?

Обвязка – это совокупность теплотехнического оборудования, обеспечивающего транспортировку нагретой воды до радиаторов и безотказную работу самого нагревателя.

С одной стороны она помогает равномерно распределять тепло по помещениям дома, а с другой – повышает надежность всей системы отопления, предохраняя котел от перегрева и перерасхода топлива.

В устройстве обвязки котельного оборудования есть определенные нюансы:

Галерея изображенийОтопительные контуры из полипропиленовых труб собираются с помощью неразъемных соединений раз и навсегдаВ сборке трубопроводов используются соединительные элементы — фитинги, тройники, уголки, устанавливаемые методом диффузионной сваркиПолипропиленовые трубы применяются в обвязке двухконтурных газовых котлов, обрабатывающих линии отопления и ГВСС помощью труб ПП производится устройство обвязки твердотопливных котлов. Для соединения с пластиковых труб с металлическими патрубками выпускаются особые фитингиВ сооружении систем отопления с электрическим нагревательным агрегатом практически всегда используются полипропиленовые трубы с соединителямиИх активно применяют в обустройстве отопления с газовыми одноконтурными котлами, используют полипропилен в однотрубных и двухтрубных схемах разводкиУстойчивость к механическим повреждениям обуславливает устройство трубопроводов ПП открытым способом. Избегать следует участков прямого воздействия УФ и температур выше 95ºДлительные эксплуатационные сроки, превышающие по заявлениям изготовителей 50 лет, позволяют прокладывать трубопроводы ПП скрыто в строительных конструкцияхСпецифика сборки полипропиленовых трубопроводовСоединительные детали для сборки трубопроводовОбвязка трубами ПП (РР) газового двухконтурного котлаПолимерные трубы с твердотопливным котломУстройство системы отопления с электрическим котломТандем с газовыми одноконтурными котламиОткрытая прокладка отопительного трубопроводаЗакрытый метод прокладки трубопроводов

Также под обвязкой нагревательного аппарата подразумевается расчет параметров всех элементов внутридомовой теплосети и их монтаж. Отопительная система должна работать не только надежно, но и правильно. Большое количество дополнительных устройств и сложная разводка могут серьезно снизить ее эффективность. Все надо делать грамотно.

Правильная обвязка повышает КПД водонагревателя и надежность его работы

Оптимальных и готовых для всех без исключения строений вариантов отопительных систем попросту не существует. Чтобы достичь максимальной отдачи от конкретного котла, приходится для каждого дома готовить проект внутренней теплосети индивидуально. Но есть определенный набор стандартных правил и перечень типового оборудования.

В простейшей схеме обвязки котла отопления при гравитационном движении теплоносителя минимум запорно-регулировочных устройств (+)

В зависимости от типа используемого топлива, квадратуры дома, модели нагревателя и его месторасположения обвязка полипропиленом делается по различным схемам.

Но во всех них присутствуют:

1. Котел (одноконтурный или двухконтурный).
2. Расширительный бак. Гидравлический с мембраной или обычная емкость в зависимости от типа отопительной системы.
3. Полипропиленовые трубы и фитинги.
4. Батареи (чугунные, стальные, алюминиевые, биметаллические).
5. Байпасы (участки трубопровода, позволяющие отключать отдельные приборы от контура). Рекомендованы для всех типов сетей, но не всегда применяются в простых проточных схемах.

Согласно принципу движения теплоносителя отопительные контуры делятся на системы с естественной (гравитационной) и искусственной (насосной или принудительной) циркуляцией.

Циркуляционный насос – обязательный компонент отопления принудительного типа. Он нужен для стимуляции движения теплоносителя (+)

В отопительной сети принудительного типа перечисленный выше набор дополняют:

• Кран Маевского.
• Циркуляционный насос.

В схеме с подачей теплоносителя к каждому прибору по предназначенным именно ему магистралям подачи и обратки обязательно включен коллектор – устройство распределения.

В отопительных контурах, требующих обязательной регулировки качественных и количественных характеристик циркулирующей жидкости либо пара встраиваются приборы контроля:

• Манометр.
• Термостат.
• Гидравлическая стрелка, если есть необходимость в выравнивании давления.

В систему с принудительной циркуляцией теплоносителя для поддержания в ней заданного давления ставится расширительный бачок с мембраной. А в гравитационном ее аналоге достаточно будет обычного открытого бака без всяких вставок внутри.

Расширительный бак систем с естественным движением воды контактируют с внешней средой, из-за чего могут насыщаться воздухом. Чтобы предотвратить это явление системы дополняют воздушным контуром, собирающим и отводящим воздух

Расширительный бак простейшей системы отопления с естественным принципом движения представляет собой обычную емкость с ввернутой или с вваренной в него парой труб. Одна из них – труба подачи, вторая – сигнальная, повествующая о заполнении емкости расширившейся при нагреве водой. В более сложном варианте бака вворачиваются уже четыре трубы.

При увеличении объема теплоносителя выше положенной нормы избыток просто отводится через сигнальную трубу. В дальнейшем теплоноситель точно так же будет расширяться и принимать прежний объем, но переливов в сигнальный патрубок уже не будет. Воздух по аналогии отводится самопроизвольно, потому в установки кранов Маевского нет необходимости.

Между котлом и трубами из полипропилена встраивается группа контроля и безопасности из различных датчиков, регуляторов и аварийных клапанов

Циркуляционные насосы в контурах, основанных на естественном принципе движения теплоносителя, не применяются. В такой системе вода движется под воздействием гравитации.

Ей дополнительные нагнетатели давления не требуются. С одной стороны это повышает надежность отопления (ломаться просто нечему), а с другой – снижает качество обогрева дальних комнат в доме (до крайних из них теплоноситель доходит уже остывшим).

О тонкостях монтажа отопительной системы из полипропиленовых труб подробно рассказано в одной из популярных статей, размещенных на нашем сайте.

Полипропиленовые трубы в системах отопления

Фитинги и трубы из полипропилена (PPR) популярны благодаря своей дешевизне и простоте монтажа. Они не подвержены коррозии, имеют гладкие внутренние стенки и служат не меньше объявленных изготовителем 50ти лет.

Существует несколько видов этих трубных изделий, которые различаются техническими характеристиками и предназначением.

В сооружении систем отопления, а также в устройстве близких к ним по эксплуатационным параметрам контуров ГВС применяют:

• Трубы с маркировкой PN 25. Изделия с армированием, выполненным алюминиевой фольгой. Применяются в системах с номинальным давлением до 2,5 мПа. Предел рабочих температур +95º С.
• Трубы с маркировкой PN 20. Усиленный вариант, используемый в ветках ГВС двухконтурных котлов отопления. Отработают заявленный изготовителем срок, если температура теплоносителя не будет выше +80º С, а давление до 2 мПа.
• Трубы с маркировкой PN 10. Тонкостенные полимерные изделия. Используются, если котел поставляет теплоноситель в систему водяного теплого пола. Рабочая температура не выше +45º С, номинальное давление до 1 мПа.

Полимерные трубы подходят для всех известных способов прокладки: открытых и скрытых. Но у этого материала большой коэффициент теплового расширения. При нагреве такие изделия начинают слегка увеличиваться в длину. Этот эффект называется тепловым линейным расширением, его необходимо учитывать при сооружении трубопроводов.

Обвязывать котел следует трубами из полипропилена, которые в маркировке имеют класс эксплуатации 5, рабочее давление в 4–6 атмосфер и номинальное давление PN от 25 и выше

Чтобы не допустить разрушения полипропиленовых трубопроводов отопления можно установить компенсационные петли. Но проще взять многослойные трубы, армирование в которых специально предназначено для компенсации этого растяжения. Слой фольги внутри полипропиленовых труб PN 25 уменьшает их тепловое удлинение в два раза, а стекловолокна во все пять раз.

Галерея изображенийСварку труб из полипропилена диаметром 63 мм и более проводят стыковым способом с применением специализированного устройства. Плюс стыковой технологии в отсутствии соединительных деталейСварку широких труб для сборки трубопроводов однотрубных систем и стояков двухтрубных контуров можно проводить с применением муфт при их наличииВ сборке трубопроводов диаметром до 63 мм применяются раструбные и муфтовые соединения. При необходимости обеспечить резьбовое соединение используется муфта с раструбомСоединение труб диаметром до 40 мм обычно проводится с применением ручного сварочного аппарата. Сварку труб размером более 40 мм выполняют с помощью прибора с центрирующими приспособлениямиАппарат для сварки труб ПП большого диаметраОсобенности сварки широких пластиковых трубСоединение узких полипропиленовых трубАппарат для соединения труб ПП малого диаметра

Особенности монтажа PPR трубопроводов

При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.

Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.

Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов

“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.

Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.

Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)

Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.

В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.

Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным.

Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

• однотрубные;
• двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

• тройниковые;
• коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Контур из полипропилена для разных котлов

Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.

Вариант #1: Газовый водонагреватель

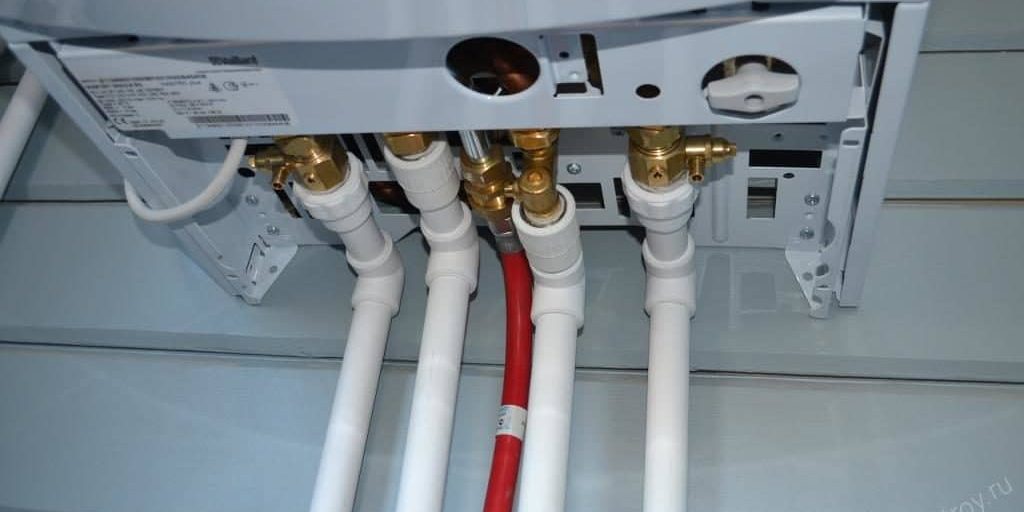

Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.

Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.

В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.

Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.

При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.

Вариант #2: Твердотопливная модель

Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.

При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.

Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева

Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.

В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.

Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.

Вариант #3: Нагреватели на жидком топливе и электричестве

Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.

При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения

Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.

Выводы и полезное видео по теме

Видео #1. Как выбрать трубы из PPR:

Видео #2. Технология обвязки твердотопливного котла:

Видео #3. Как следует обвязывать нагреватель в двухэтажном коттедже:

Выбирая схему обвязки котла трубами из полипропилена, необходимо учесть все особенности конкретного здания. Сам процесс монтажа трубопроводов и подключения оборудования несложен, с ним справиться сможет даже начинающий мастер.

С паяльником для полипропиленовых фитингов и труб работать проще простого. Но вот подготовку проекта системы отопления лучше доверить специалисту, ошибки здесь недопустимы.

Есть желание поделиться личным опытом, полученным в течение собственноручной сборки обвязки из полипропилена, нашли недочеты или хотите получить ответы на заинтересовавшие вопросы? Пишите, пожалуйста, комментарии в расположенном под тестом статьи блоке.

Задачи и предназначение котлов понятны всем. Это буквально «сердце» всей отопительной системы, без которого теплоноситель попросту не будет прогреваться до необходимой температуры и обеспечивать комфортные условия проживания. Но для того чтобы все составляющие элементы блока полноценно функционировали, должна быть грамотно выполнена обвязка котла отопления полипропиленом, схемы и фото которых будут представлены в этой статье.

Составляющие элементы обвязки

Какие узлы и элементы будут входить в набор комплектующих отопительной системы, зависит от типа системы отопления:

1. Отопление с естественной (гравитационной) циркуляцией нагретой воды (теплоносителя) – в народе такое отопление называют «физика»;
2. Принудительная циркуляция – с подключением циркуляционного асинхронного насоса;
3. Смешанная схема.

Комплект элементов обвязки

В решении схемы с естественной циркуляцией воды комплект элементов обвязки будет таким:

1. Отопительный котел – после него нагретый теплоноситель устремляется вверх и движется по трубам, возвращаясь в котел немного остывшим;
2. Отопительные обвязочные трубы – чаще всего для схемы с «гравитацией» используются металлические трубы большего, чем у пластиковых труб, диаметра – до 2-х дюймов. Диаметр выбирается, исходя из необходимости минимизации сопротивления теплоносителя для его беспрепятственной циркуляции;
3. Расширительная емкость – устанавливается в самой верхней точке системы, и по конструкции бывает открытого или закрытого типа;
4. Отопительные приборы – радиаторы, батареи или регистры;
5. Кран Маевского – устанавливается на отопительном радиаторе для стравливания воздуха;
6. Фитинги – повороты на сварке или резьбе, двойники, тройники из чугуна, латуни, бронзы, меди или нержавеющей стали, тройники, водоотводы и другие типы соединителей;

Достоинство системы «физика»: легкий самостоятельный монтаж, простая схема, распространенность деталей и узлов, дешевизна составляющих.

Недостатки: большие размеры комплектующих, инертность, недостаточно быстрое нагревание разводки и отопительных приборов.Схема отопления с гравитационным оборотом воды

Для чего нужна обвязка?

Задача обвязки котла отопления – в предохранении приборов от такого неприятного явления, как перегрев. Так, обеспечиваются ключевые качественные характеристики котла отопления – его простота и надежность функционирования. Если обвязка будет сделана грамотно и правильно, то это позволит вам сэкономить средства, и не только на том, что тепло будет эффективно распределяться по помещениям, но и на монтаже дорогой автоматики.

Но еще больше выгоды принесет обвязка котла отопления своими руками. Стоит заметить, что это особенно важный нюанс при твердотопливном котле – для таких котлов вообще не предусматривается автоматика.

Именно поэтому обвязка должна быть сделана правильно, чтобы она способствовала максимальной эффективности функционирования котла, даже большей, нежели при использовании дорогостоящего оборудования на газу.

Обвязка твердотопливного котла

Установка котла

Вначале нужно правильно установить сам котёл отопления. Для этого на месте где он будет располагаться, сооружают фундамент для его крепления. Его можно сделать из кирпичей или глины. На поверхность укладывается асбест или лист железа.

Правильно расположить котёл нужно таким образом, чтобы он находился ниже уровня расположения батарей отопления. Это особенно важно, если используется естественная циркуляция.

Классика жанра

Верно сделанная обвязка котлов отопления – это залог эффективного применения системы отопления. И здесь важно особенное внимание уделить такому моменту, как регулирование температуры на входе-выходе – чтобы не было больших перепадов.

Сначала, пока не будет достигнута необходимая температуры, циркуляция носителя тепла будет проходить по малому контуру. Затем он пойдет в большой контур – именно он и отвечает за обогревание здания. Чтобы регулирование температурного режима было качественным, следует создать несколько контуров в системе отопления.

Варианты обвязки котельного оборудования

Вариантов обвязки огромное множество. Однако основной их классификацией является принцип движения теплоносителя по трубам:

1. Естественная циркуляция
2. Принудительная циркуляция

Развязка с принудительной циркуляцией

Наибольшее распространение получила обвязка котла отопления с принудительной циркуляцией. Она более практична и удобна. За движение теплоносителя отвечает установленный насос, благодаря которому жидкость будет быстро циркулировать по трубам.

Несмотря на практичность, обвязка с принудительной циркуляцией обладает определенными значимыми недостатками:

• Многочисленные устройства, которые включаются в схему, значительно усложняют ее
• Высокая стоимость приборов
• Высокая стоимость монтажа и последующего регулярного обслуживания
• Необходимо балансировать между собой установленные элементы
• Зависимости от источников электроэнергии

Установка котлов с двумя и боле контурами требует обвязки с принудительной циркуляцией. Однако основным показателем производительности будет мощность выбираемого котла. Если ее недостаточно, он не будет успевать нагревать требуемое количество теплоносителя.

Развязка с естественной циркуляцией

Самой доступной и простой является обвязка котла отопления с естественной циркуляцией, которую может сделать каждый желающий. В данной схеме насос отсутствует, а теплоноситель движется по трубам благодаря способности холодным, более плотным жидкостям, выталкивать менее плотные, теплые.

Гравитационная схема обладает рядом преимуществ:

• Невысокая стоимость установки и обслуживания
• Простой монтаж, который каждый может сделать самостоятельно
• Возможность быстро восстановить систему в случае поломки

Приступая к работе, необходимо все грамотно рассчитать и учесть несколько важных правил:

1. Минимальный внутренний диаметр трубы – 32 мм
2. Расположение радиаторов отопления должно быть выше, чем отопительный котел
3. Количество поворотов и других преграждающих ход теплоносителю участков сводится к минимуму
4. Прямые горизонтальные участки должны иметь минимальный уклон 5 мм на метр по направлению движения теплоносителя

Несмотря на неоспоримые преимущества, гравитационная обвязка имеет существенный недостаток. Она применима только для отопления с одним контуром и максимально эффективна в небольших домах. Прокладываемые над потолком и около пола трубы будут слегка портить интерьер.

Коллекторная разводка

В нынешнее время варианты с естественной и принудительной циркуляцией теплоносителя, базирующийся на тройниках, сменяются более современной коллекторной или лучевой развязкой. Она значительно эффективнее, однако сложнее в обустройстве и требует больших начальных затрат.

Коллекторная схема предполагает размещение за отопительным котлом коллектора – особого водосборника. Каждый кран или радиатор, входящий в отопительную систему, подключается к нему отдельно.

Коллектор необходимо устанавливать в специальный шкаф. Теплоноситель, который разогревается котлом, поступает непосредственно в него и лишь потом распределяется по трубопроводам.

Преимущества лучевой схемы разводки должны быть очевидны каждому:

• Имеется возможность контролировать отдельные отопительные элементы в одном месте – коллекторном шкафу
• В каждой точке отопительной системы обеспечивается стабильное равнозначное давление

Однако высокий уровень комфорта обойдется недешево. К каждому отдельному узлу придется прокладывать свой трубопровод. Это повлечет увеличение времени монтажа, расход труб, фитингов и прочей вспомогательной арматуры.

Основные элементы

Приступая к выполнению обвязки котла отопления, необходимо заранее составить перечень требуемого оборудования и комплектующих. Основными элементами, без которых невозможно осуществить работу, являются:

Клик для увеличения изображения

1. Циркуляционный насос, предназначение которого известно каждому. Он должен обеспечивать бесперебойное движение теплоносителя по трубам отопительной системы
2. Расширительный бак – емкость, которую устанавливают в самой верхней точке. В ней скапливаются излишки теплоносителя и отводятся в канализацию
3. Воздушные клапаны – специальные устройства, которые удаляют накопившийся в системе воздух. Чаще он попадает туда вместе с теплоносителем и если его не устранить, может образовать воздушную закупоривающую пробку
4. Грязевик – его предназначение удалять из теплоносителя различный мусор, песок, накипь, шлак и т. д.
5. Гидростатическая стрелка – представляет собой толстую трубу с циклическим ответвлением и устанавливается между обраткой и подачей. Ее основная задача – подключение к системе контур с другими параметрами теплоносителя
6. Коллектор или тепловой – емкость, которая накапливает в себе горячую жидкость

Делаем обвязку своими руками

В первую очередь следует установить котел отопления. Для напольной модели следует предусмотреть небольшое бетонное основание, а вокруг уложить лист стали. Затем оборудование подсоединяют к дымоходной трубе. Для газовых моделей лучше всего остановиться на коаксиальном дымоходе.

Не стоит обустраивать отопительную систему без вытяжки. Самый простой метод – небольшое прикрытое в стене решеткой отверстие. Для отопительной системы, работающей с несколькими контурами и базирующейся на емком мощном котле, устанавливают вытяжно-притяжной шкаф.

Наступает пора приступить к самому главному этапу проведения работ – обвязке:

1. Прежде чем начать соединять между собой трубы, следует учесть их входной и выходной диаметры – они должны быть равны между собой
2. В первую очередь выбирается месторасположения коллектора, ознакомившись с прилагаемой инструкцией. В ней должны быть расписаны подающие и принимающие лини
3. Как правило, от котла до трубопровода прокладывается труба диаметром 1.25 дюйм, от коллектора к приборам – 1 дюйм
4. Если часть отверстий коллектора не будет использоваться, они закрываются заглушками
5. На входном патрубке нужно установить смесительный (распределительный) патрубок, который будет следить за температурой подающегося теплоносителя, в системах «теплый пол» аналогичный элемент монтируется на выходе
6. На обратной магистрали устанавливают насос. Он может монтироваться за распределительным клапаном или непосредственно врезаться в контур
7. Последним рабочим этапом является монтаж дополнительных приборов: различные датчики, краны, фильтры, предохранители и т. д.

Обучающие видео

В заключении

Каждый хозяин должен самостоятельно оценить текущую обстановку и выбрать наиболее подходящую обвязку котла отопления, удовлетворяющую его критериям и требованиям. Безусловно для частного коттеджа с большим количеством комнат приоритет отдается принудительной схеме с коллектором, для дачи можно остановиться на гравитационном варианте.

Работы необходимо проводить поэтапно, убеждаясь в качестве уже собранной части системы. По возможности следует обратиться за советом к специалисту или нанять профессиональных мастеров, дающих гарантию надежности и качества.

Соединение котла с дымоходом

Само соединение должно быть герметичным, чтобы угарный газ не попадал в помещение. Для этого используется раствор глины густой консистенции. Если вы используете газовый котёл, то можно встроить коаксиальный дымоход.

Для герметизации дымохода, использование цементного раствора категорически запрещено. Потому что в процессе эксплуатации он может растрескаться.

Что входит в схему обвязки?

Как правило, схема обвязки котла отопления включает следующие конструктивные компоненты:

• Циркуляционный насос.
• Термоголовку (клапан распределения).
• Расширительный бак.
• Кран балансировки.
• Сливные и шаровые краны.
• Манометр.
• Проходной фильтр.
• Обратный, предохранительный, воздушный, проходной клапаны.
• Хомуты.
• Уголки.
• Муфты.
• Тройники.
• Крепежные элементы.

Основные элементы отопительной системы

А если котел настенный?

Все компоненты, которые подключаются к настенному котлу, должны быть встроены в схему обвязки. Существует несколько способов, по которым выполняется обвязка котлов отопления своими руками:

• Горячее водоснабжение.
• Теплый пол.
• Отопление.

Если у вас система с одним контуром, то разобраться с такой схемой будет легко – при установке нужно четко придерживаться схемы, которая изложена в руководстве установки и работы котла отопления.

В вот в двухконтурных системах все не совсем так. Схема обвязки такого вида котла будет или прямая, или смесительная. В первом случае регулирование температуры будет осуществляться только за счет горелки, а во втором – не только за счет горелки, но и смесителем с сервоприводом.

Обвязка настенного котла

Вспомогательные устройства

Для функционирования системы отопления необходимы также вспомогательные устройства.

Воздушник

Это различные типы устройств, которые помогают удалять из системы воздушные пробки. В процессе работы котла могут происходить небольшие перепады давления, вследствие этого воздух, который вытесняется в верхнюю часть системы, может нарушить циркуляцию. Это скажется на теплоотдаче всей системы.

Из всего многообразия воздушников лучше всего выбрать автоматический. Установив такой воздушник, вы забудете об воздушных пробках, потому что он будет самостоятельно выпускать воздух, который скапливается в системе.

Грязевик

Для обвязки котлов отопления с естественной циркуляцией воды не требуют установки таких устройств. Не очень любят загрязнений газовые и соляровые котлы. Они оснащены тонкими каналами теплообменника и чувствительной к грязи крыльчаткой. В таких случаях установка грязевика просто необходима.

Еще варианты

Также стоит отметить такую ситуацию, как наличие в системе отопления более одного отопительного котла. Если будет осуществлена обвязка двух котлов отопления – то это решит сразу несколько сложных задач. Прежде всего, установка больших мощностей – это достаточно тяжелые приборы, которые будет трудоемко занести, монтировать и обслуживать в дальнейшем. Именно поэтом некоторые ставят несколько маленьких котлов.

Подключение двух котлов к системе отопления

Также, если вдруг один из котлов выйдет из строя, его можно будет убрать из системы, а тем временем, спокойно осуществить ремонт без потери работоспособности системы отопления. Таким образом, схема обвязки двух котлов отопления – это реальный вариант, который имеет место быть в различных системах отопления.

На основе приведенного материала можно отметить, что обвязка котла отопления – это важный и серьезный шаг. И чтобы осуществить обвязку правильно, следует объективно оценить свои силы. Можно пригласить специалистов – в настоящее время стоимость обвязки котла отопления не так уж велика. А для любителей делать все самостоятельно у нас вы найдете подробные фото и видео материалы по обвязке котлов отопления.

Видео

Предлагаем вашему внимание рассказ хозяина о самостоятельной обвязке котла.

1. http://jsnip.ru/vodosnabzheniya/obvyazka-kotla-otopleniya.html: использовано 1 блоков из 3, кол-во символов 1624 (9%)
2. https://v-teplo.ru/obvyazka-kotla-otopleniya.html: использовано 2 блоков из 5, кол-во символов 7573 (41%)
3. https://www.stroitelstvosovety.ru/obvyazka-kotla-otopleniya-svoimi-rukami: использовано 5 блоков из 10, кол-во символов 2715 (15%)
4. https://otoplenie-doma.org/obvyazka-kotla-otopleniya.html: использовано 6 блоков из 7, кол-во символов 5903 (32%)
5. http://www.PortalTepla.ru/kotli-i-kotelnoe-oborudovanie/obvyazka-kotla-otopleniya-shema/: использовано 1 блоков из 2, кол-во символов 446 (2%)

Обвязка котла полипропиленом — популярный метод создания современных схем теплоснабжения, поскольку такие инженерные системы служат до полсотни лет, они простые в монтаже, а для их сварки потребуется всего лишь недорогой пластиковый паяльник. При соблюдении технологии, система вполне благополучно выполняет свои функции и не боится ни гидравлических ударов, ни низких температур.

Что такое обвязка котла полипропиленом

Обвязка – соединение в единый функциональный комплекс теплотехнического оборудования, систем оборудования и ГВС, обеспечивающего передачу горячей воды к приборам отопления и водоразборным точкам. Грамотно выполненная схема позволяет равномерно распределить тепловые потоки для потребителей и обеспечить надежность работы всего оборудования, предохраняя его от перегрева и возможности создания аварийной ситуации. Перед выполнением монтажа теплового и насосного оборудования выполняют их расчет, только в этом случае схема будет работать правильно и эффективно, с рабочими параметрами и КПД.

Нужно понимать, что готовых типовых вариантов отопительных сетей не существует, эффективным может быть только индивидуальный проект. Тем не менее, для его выполнения применяют определенный стандартный набор типового оборудования. Огромным преимуществом использования полипропиленовых трубопроводов (PPR) является безграничные возможности создания контуров любой сложности. Хотя специалисты не должны злоупотреблять этим, поскольку, сложность затрудняет монтажные работы и, в конечном, счете, сокращает КПД теплосиловой установки.

Для выполнения обвязки котла полипропиленом можно использовать, как сварочную технологию, так и применение фитингов. Второй вариант менее популярный, так как даже при небольших «гидроударах» в точках установки, могут возникнуть утечки. И хотя PPR могут без проблем выдерживать теплоноситель отопления с Т до 95 С, существуют температурные ограничения, которые учитывают когда обвязываем котел.

Подключение газового топлива к котлоагрегату выполняют жестким, СНИиП требует применение только стальных трубопроводов с использованием паронитовой прокладки через стальной сгон или «американку».

Участок трубопровода на входе/выходе из котлоагрегата до 1м выполняют из стали.

Виды и характеристика трубных изделий для системы отопления

Полипропиленовые трубопроводы подразделяются на 4 категории:

1. PN 10 – трубы с тонкой стенкой, для сред низкого давления не более 1 атм и Т до 45 С, в системе отопления котлов практически не используются, разве в канализационных низкотемпературных самотечных линиях или низкотемпературной конструкции «теплый пол».
2. PN 16 – немного лучшее качество, Т до 60С, а давления -1.6 атм, но все же для котлового агрегата с выходом среды до 95 С – материал не годится.
3. PN 20 – имеет технические характеристики Т до 80 С, а давление среды до 20 атм, могут использоваться в схемах горячего водоснабжения или низкотемпературном отоплении небольших по площади одноэтажных построек.
4. PN 25 – с температурой среды до 95 С и давлением до 25 атм допустимы для использования в практически любой отопительной системе, кроме работающих на паре и конденсате.

Кроме маркировки, необходимо учитывать коэффициент теплового расширения труб, поскольку трубы нагреваясь очень сильно удлиняются, без учета этих свойств, новая смонтированная система при первом запуске, будет деформирована с образованием многочисленных утечек. Проблему решают двумя способами — монтируют компенсационные петли, снижающих удлинение и применение труб с армирующим слоем. Этот вариант реализован в трубах PN 25.

Фольгированный слой не соприкасается с водой, в связи, с чем на них не оказывает влияние коррозионные процессы, при этом уменьшает коэффициент теплового расширения практически вдвое.

Есть еще более эффективный вариант PN 25, хоть он немного дороже, с армирующим слоем из стекловолокна, который сводит, практически на нет, все тепловое расширение.

Варианты обвязки котельного оборудования

Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой. Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата. Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

С принудительной циркуляцией

Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.

Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.

Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.

С естественной циркуляцией

Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.

Для этого потребуется:

• Котел;
• радиаторы чугунные, стальные, биметаллические или алюминиевые;
• гидравлический расширительный бак с мембраной;
• полипропиленовые трубы PPR;
• байпасная линия из PPR, для отключения приборов отопления.

Преимущества обвязки гравитационных котлов:

• Быстрая, простая сборка схемы теплоснабжения;
• малое количество вспомогательных устройств и арматуры;
• энергонезависимая работа схемы;
• бюджетная цена комплектации оборудования и его монтажа;
• возможность самостоятельного выполнения ремонта.

К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.

Критерии выбора схемы разводки

Они будут зависеть от вида сжигаемого топлива, общей площади нагрева объекта и состоянии его теплоизоляции, модели котла и его расположения.

В основном применяются одно-, двухтрубные или коллекторные схемы монтажа. И если первые две используются для агрегатов с естественной и принудительной циркуляцией, то последний способ работоспособен исключительно в насосной схеме транспортировки теплоносителя.

Однотрубный вариант соединяет одну закольцованную линию и последовательное включение в нее приборов нагрева. В двухтрубном — от котлоагрегата идут 2 самостоятельные трубы подача/обратка, к которым на подаче подключаются нагревательные приборы.

При коллекторной обвязке – обустраивается один или несколько коллекторов, к каждому нагревательному прибору прокладывают самостоятельную трубу. Она также позволяет включать «теплый пол» из полипропиленовых трубопроводов.

Несмотря на то, что коллекторная схема приводит к приличному удорожанию проекта, но зато в плане регулирования процесса теплоснабжения, она является самой совершенной. Современные тепловые схемы в странах ЕС функционируют исключительно с использованием такого варианта. Несмотря на то, что на этапе проектирования потребуется выполнять более сложные расчеты, а сборка использует больший объем PPR-труб, тем не менее, созданная система позволит выполнять тонкую по-комнатную настройку.

Критерии выбора варианта будут зависеть от конструкции котлоагрегата:

1. Большинство заводов-изготовителей требую выполнять первый метр трубы из стали, особенно для котлов работающих на твердом топливе.
2. Монтаж из полипропиленовых труб для агрегата на газовом или печном топливе выполняют с применением гидрострелки и коллектора.
3. Часто газовые котлоагрегаты имеют насосы, встроенные в конструкцию устройства.

Нюансы и варианты обвязки для разных типов котлов

Общие рекомендации опытных мастеров:

1. Схема монтажа подбирается индивидуально.
2. Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
3. Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
4. Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
5. В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
6. После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
7. Коллекторную схему выполняют трубопровод PPR 1.25 дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
8. Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
9. Подключают приборы нагрева и обратку.
10. В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
11. Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля. Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.

Газовое оборудование

Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.

Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.

В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.

Электрический нагреватель

Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.

Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.

Твердотопливные модели

Это самый проблемный агрегат для обвязки из пластиковых труб. Для него установка защитного метрового патрубка на входе/выходе среды – обязательна, чтобы защитить их от перегрева. Для систем с насосной циркуляцией, потребуется дополнительное устройство резервного электропитания, чтобы продолжить охлаждение котла при аварийном отключении основного источника электричества. Кроме того выполняют малый гравитационный контур с небольшим количеством подключенных батарей, чтобы охладить котловые поверхности нагрева, пока не выгорит все топливо.

Твердотопливный котел по требованиям правил пожарной безопасности накрывают защитным кожухом, существенно снижающего теплопотери от стенок топочной камеры в котельную и, следовательно, негативное воздействие на PPR-трубы

Небольшая памятка для монтажа пластиковых труб — качество будет определяться не только монтажными работами, но и выбранным сортаментом труб. Следует приобретать все основное и вспомогательное оборудование котельной, только сертифицированные у зарекомендовавших поставщиков. Полимерные трубы не требуют изоляционных работ и покраски, на них не образовывается накипь и коррозия, они отличаются высокой шумоизоляцией. Стоимость материала ниже, а трубы легче, чем из металла, поэтому монтаж можно выполнить своими руками.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/razvodka-o/obvyazka-kotla-polipropilenom.html
• https://kachestvolife.club/otoplenie/obvyazka-kotla-otopleniya-polipropilenom-shemy-i-foto
• https://pechiexpert.ru/obvyazka-kotla-polipropilenom-01/
