Электрокотлы являются самыми простыми в монтаже и подключении, они не требуют организации дымохода и приточно-вытяжной вентиляции, отдельного помещения под котельную. Поскольку стандартные ТЭНовые модели уже содержат все необходимые элементы и узлы (циркуляционный насос, расширительный бак, группу безопасности и т.д.), при организации простой системы отопления, коммуникаций вокруг электрокотла минимум.
Все эти факторы позволяют имея базовые навыки и знания установить и подключить электрокотел самостоятельно, без привлечения мастеров. Но обратите внимание, что условием предоставления гарантии у большинства производителей является выполнение монтажа специализированной сервисной организацией. Впрочем, простота монтажа положительно влияет и на стоимость работы мастеров.
Правила и требования к установке
Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.
Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.
Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).
Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:
- от 0,7 м сверху котла;
- от 0,5 м по бокам (в том числе до трубопровода) и снизу;
- от 0,7 м перед котлоагрегатом;
- не менее 3 см между стеной и котлом.
Например, для известной модели Bosch Tronic Heat 3500 необходимо всего лишь 0,6 м снизу и 0,2 м с других сторон. Любые другие дополнительные требования к монтажу всегда описаны в инструкции по эксплуатации, практически во всех случаях ее можно найти в электронном виде.
Схемы отопления частного дома с электрокотлом
Подробная пошаговая инструкция по установке и подключению
Монтаж электрокотла на стену
- Очистите стену от пыли и грязи.
- Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
- Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
- Подвесьте котел на резьбовые крюки, после чего закрутите винты.
В зависимости от модели, крепежные элементы могут незначительно отличаться. При монтаже моделей Protherm Скат нужно закрепить монтажную планку, а затем просто подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.
Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

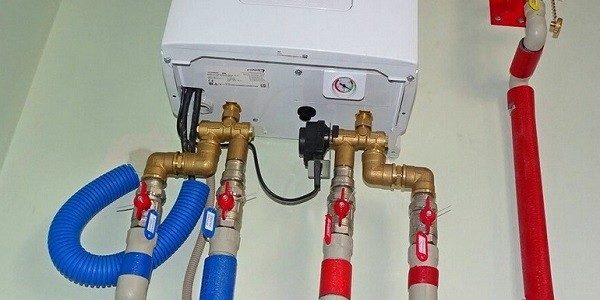

Организация обвязки
Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.
Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.
- Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
- Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.
На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые желательно устанавливать перед и после каждого элемента обвязки, чтобы в случае неисправности его можно было заменить, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стене с помощью жгутов. Все резьбовые соединения рекомендуется проводить с использованием уплотняющей ленты.
Подвод электрической проводки и подключение к ней электрокотла
Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.
Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.
|
Сечение кабеля, мм2 |
Медные жилы, кВт | Алюминиевые жилы, кВт | ||
| 220 В | 380 В | 220 В | 380 В | |
| 1,5 | 3,3 | 5,7 | — | — |
| 2,0 | 4,1 | 7,2 | 3,0 | 5,3 |
| 2,5 | 4,6 | 7,9 | 3,5 | 6,0 |
| 4,0 | 5,9 | 10 | 4,6 | 7,9 |
| 6,0 | 7,4 | 12 | 5,7 | 9,8 |
| 10,0 | 11 | 19 | 8,3 | 14,0 |
| 16,0 | 17 | 30 | 12 | 20,0 |
Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм2 (согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно точные значения сечения кабеля и номиналы указаны в паспорте электрокотла.
Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.
При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.
Также мы рекомендуем подключать электрокотел через стабилизатор напряжения, поскольку выход из строя автоматики вследствие скачков напряжения в наших условиях – частая проблема.
Заземление
Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.
Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.
Порядок работ:
- Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.
На фото – пример траншеи и уже готовой заземляющей конструкции. - Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
- Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
- Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
- Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
- Засыпьте конструкцию землей.
Опрос: сделано ли в вашем загородном доме полноценное заземление?
Пробный запуск котла
- Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
- Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
- Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
- Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.
Не забывайте, что согласно инструкции большинства производителей, подключение и ввод в эксплуатацию должен проводиться лишь сертифицированными специалистами, в противном случае гарантия будет не полной.
Стоимость подключения электрического котла отопления
Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.
Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.
Для большинства жилых частных домов установка электрического котла для обеспечения отопления признано наилучшим решением. Подключение электрокотла к системам отопления стало популярным благодаря простоте монтажа и легкости расчетов. Одно из основных преимуществ такого оборудования – это эффективный и экологически чистый способ обогрева. Управление электрическим котлом осуществляется с помощью автоматики, гарантирующей контроль заданного уровня температуры в помещении, безопасность эксплуатации. Эти незаменимые приборы снабжены системой регулировки и стабилизаторами, предотвращающими скачки напряжения.
Для обеспечения качества работы отопительной системы нужно стремиться технологически правильно проводить монтаж отопления обвязка котла, корректно рассчитав его мощность. Чтобы понять, как обвязать котел отопления и произвести процесс его подключения, необходимо выделить основные этапы работ, подлежащие выполнению в строгом соответствии с требованиями установки. Правильное подключение решает вопрос работы оборудования в полную силу и обеспечивает теплом системы.
Что такое обвязка элекрокотла и необходимые материалы
Если коротко описать, что такое обвязка электрокотла отопления, то это совокупность всего оборудования, необходимое для качественной работы отопительного аппарата и переноса нагретого теплоносителя к радиаторам от теплообменника. Правильно подключенное оборудование позволит избежать перегрева различных элементов и, как следствие, увеличит срок работы системы отопления. Четко проведенная обвязка котла отопления цена которой будет находиться в зависимости от выбранного типа устройства, и определит в целом конечную стоимость монтажа, обеспечит нормальное распределение тепловой нагрузки по контуру отопления. Нужный нагрев достигается в таком случае очень быстро.
Любой материал обладает способностями, влияющими на его характеристики эксплуатации. Выбирая трубы для обвязки электрического котла нужно руководствоваться их теплоизоляционными свойствами, возможными сложностями монтажа и стоимостью работ. Самыми популярными решениями стали обвязка электрокотла полипропиленом или медными трубами.
Обвязка электрокотла полипропиленовыми трубами
Если выбрана обвязка котла отопления полипропиленом схемы использования такого материала служат идеальным вариантом. Трубы для монтажа из полипропилена укреплены стекловолоконным армированием, что создает устойчивость к нагреванию. Они легки в монтаже, их сборка осуществляется специальным паяльником. Использование этого материала дает скорость циркуляции теплоносителя.
Обвязка электрокотла медными трубами
Проведение обвязки с помощью медных труб требует квалификации специалиста, осуществляющего монтаж отопления обвязка котла в доме. Способность меди к хорошей теплоотдаче обуславливает нагрев помещения, как с помощью радиаторов, так и ходом движения теплоносителя. Эксплуатационные качества труб будут долгое время сохраняться на прежнем уровне, так как медь практически не подвергается коррозии. Проведение обвязки медью убережет систему от замерзания теплоносителя.
Схемы обвязки электрокотла и особенности подключения
Прежде чем производить непосредственное подключение электрического котла, необходимо наличие схемы обвязки. Проводимая обвязка котельной в частном доме схема которой в основном напоминает в целом схему установки котла, достаточно проста. Основное – наличие электропитания. В расчете схемы учитывается мощность котла и вид предполагаемой системы, двух- или одноконтурной.
Последовательность обвязки
Обвязка выполняется в такой последовательности. Выполняется подключение котельного коллектора. На электрокотле присоединяются трубы нужного диаметра. Устанавливается трехходовой клапан для регулировки температуры, выполняющий функцию смесителя. Монтируется циркуляционный насос на обратной подаче. Контрольная автоматика, которая состоит из двух клапанов и манометра, устанавливается на выходе из котла.
Используются основные схемы обвязки котлов по следующим методам: разводки, природной циркуляции, насосной циркуляции, классической коллекторной разводкой.
Когда применяется схема обвязки напольного котла отопления, предусматривается установка циркулярного электрического насоса при организации отопительной системы. При установке настенных котлов отопления схемы различают – с присоединением к теплому полу, с подключением к стандартной системе отопления или контуру горячего водоснабжения.
Принцип циркуляции теплоносителя по системе отопления определяет следующее деление видов обвязки на системы с принудительным и естественным движением.
Обвязка системы с естественной циркуляцией
Системы контуров с естественной циркуляцией являются простыми и доступными с точки зрения самостоятельного монтажа.
Характерной особенностью является отсутствие насоса, стимулирующего перемещение теплоносителя.
Нагретая вода движется на основе физических законов без влияния приборов. Тоже относится и к оттоку холодной воды. Такая система обвязки котла отопления наиболее применима в небольших загородных домах или на дачах, в строениях не выше одного этажа и небольшой площади.
Обвязка с принудительной циркуляцией
Отопление принудительного типа движения теплоносителя более востребовано и комфортно в применении, его работой можно управлять. Владелец дома может выбрать оптимально подходящую температуру для каждой комнаты, и далее заданный режим будет поддерживаться автоматически. Но в данном случае требуется учитывать, что такая обвязка напольного котла вкупе с настенным генератором потребует существенный объем электропитания.
В среднем стоимость обвязки котла отопления настенного типа обойдется его владельцам в сумму порядка 10 тысяч рублей. Для тех, кто решил подключить напольные котлы, нужно ориентироваться на более высокую цену — от 15 тысяч рублей.
Если подключение загородного участка к централизованному газоснабжению невозможно по каким-либо причинам и в ближайшие годы как минимум не планируется, то для обогрева частных домов нередко используется отопление от электрокотла – решение имеет ряд преимуществ, хотя и не лишено недостатков.
Чтобы использование прибора было эффективным, важно грамотно подобрать электрооборудование и схему контура. Предлагаем разобраться в конструктивных и функциональных особенностях разных типов электрокотлов, а также оценить особенности различных вариантов подключения агрегатов к отопительной системе.
Для тех, кто планирует организовать обогрев жилья от электрического прибора, будет полезно узнать, как использовать двойной тариф с целью снижения платы за электричество.
Классификация оборудования и принцип работы
Электрокотел преобразует электрическую энергию в тепловую и в зависимости от особенностей конструкции может быть:
- ТЭНовым;
- электродным;
- индукционным.
Независимо от вида современные модели снабжены термостатом, с помощью которого можно корректировать мощность устройства и степень нагрева теплоносителя.
Обычно есть и возможность получать сведения с внешнего датчика, чтобы контролировать температуру воздушной массы в конкретном помещении.
Устройство с нагревательным ТЭНом
Внутри емкости, предназначенной для воды, устанавливают нагревательные элементы – ТЭНы. Они могут быть выполнены в виде трубок или пластин. Чтобы регулировать степень нагрева, нагреватели включаются поочередно.
Вода поступает в бак, нагревается, затем передается на контур. По мере ее остывания или нагрева отдельные ТЭНы включаются или выключаются. Движением теплоносителя управляет встроенный циркуляционный насос.
В зависимости от размеров и типа ТЭНовые электрокотлы бывают настенными или напольными. Нужно подобрать такое место установки прибора, чтобы его было удобно обслуживать
Можно выбрать двухконтурные модели таких котлов, они подогревают воду не только для отопления, но и для водопровода. ТЭНовые устройства популярны за счет простой конструкции и относительно невысокой цены. При правильной эксплуатации они ломаются крайне редко.
Помимо воды в качестве теплоносителя применяются различные по концентрации антифризы или масляные составы. Но размеры у таких устройств обычно достаточно большие, что ограничивает возможности при выборе места для их установки. Со временем на ТЭНах оседает налет, периодически нагревательные элементы нужно заменять.
Электродный котел для отопления
Для нагрева здесь используется разница потенциалов на двух электродах и естественное сопротивление воды, возникающее благодаря растворенным в ней солям. Это компактные устройства, которые могут быстро нагревать небольшие объемы воды.
Электродные котлы очень компактные, их просто установить, но работают такие приборы только с водой, имеющей определенное удельное сопротивление
Встроенный циркуляционный насос здесь не нужен. Это простой прибор, который почти никогда не ломается. А если такое и случится, его не сложно отремонтировать. Цену на устройства этого типа можно назвать демократичной.
Но масло и антифриз для такого котла не подойдут, в качестве теплоносителя приемлема только вода, но не дистиллированная. Со временем электроды изнашиваются, растворяются в воде. Их нужно периодически заменять новыми элементами.
Прибор с индукционным нагревом
В таких котлах нагревательный элемент выполнен из диэлектрического корпуса с навитой на него катушкой и сердечником. Ток в катушке вызывает разницу потенциалов в сердечнике, который достаточно быстро нагревается. Тепловая энергия передается теплоносителю.
Котлы с индукционным принципом действия устойчивы к износу, они обладают высоким КПД и служат исключительно долго. Конструкция настолько простая, что ее можно изготовить из подручных средств
Это котел с высоким КПД и длительным ресурсом эксплуатации. Промышленные модели довольно дорогие, но при желании можно изготовить самодельный индукционный аналог. Подходит любой жидкий теплоноситель, а случаи поломок крайне редки.
Варианты подключения к отопительной системе
Электрокотлы используют в системах с жидким теплоносителем, который циркулирует по трубам.
Это могут быть традиционные радиаторные варианты:
- с естественным движением теплоносителя;
- с принудительной циркуляцией;
- комбинированные варианты.
Кроме того, бойлеры успешно применяют в системах водяного напольного обогрева. Подойдут они и там, где сочетают радиаторы как основной источник обогрева и ТП в качестве дополнения к нему. При устройстве отопления на базе электрического котла следует подобрать подходящую схему.
Система естественного типа
Такая система работает на использовании способности воды расширяться при нагреве. Горячий теплоноситель стремится вверх, вытесняя остывшую воду из контура. Она возвращается в теплообменник, нагревается, замещает остывшую жидкость и т.д. Электрокотел в этом случае ставят в нижней части контура.
Чтобы гравитационная система отопления работала правильно, важно подобрать достаточно широкие трубы и проложить их с правильным уклоном (+)
Реализация системы с естественной циркуляцией воды по контуру требует грамотного расчета и правильного монтажа.
Понадобится значительное количество труб определенного диаметра, которые должны быть уложены с нужным уклоном. Могут возникнуть проблемы, если понадобится отрегулировать мощность прибора и изменить уровень нагрева теплоносителя.
Контур с принудительной циркуляцией
Здесь движение горячей воды по трубам обеспечивает насос, подключенный к системе. Помимо него понадобится также мембранный расширительный бак и оборудование, обеспечивающее его функционирование: манометр, запорные краны и т.п.
Электрокотел ставят внизу, затем к системе подключают расширительный бак, после чего монтируют циркуляционный насос.
Для обеспечения принудительной циркуляции теплоносителя по системе понадобится циркуляционный насос, мембранный расширительный бак, а также другие элементы (+)
Контур этого типа менее чувствителен к характеристикам труб и радиаторов, что предоставляет широкие возможности для выбора подходящих комплектующих. Именно в таких системах можно использовать антифриз. Расширяются и возможности для регулирования температуры воды в контуре.
Комбинированный вариант системы
Такой контур выполняют изначально на основании тех же принципов, что и систему с естественным движением потока теплоносителя. Поэтому котел ставят в нижней точке, чтобы обеспечить свободное перемещение теплой воды.
Но систему дополняют расширительным бачком и циркуляционным насосом, чтобы присутствовала возможность принудительного перемещения теплоносителя. Это делают для того, чтобы можно было свободно выбирать режим функционирования отопительной системы.
Комбинированный вариант сочетает преимущества обоих описанных выше систем. Для работы циркуляционного насоса, с которым качество отопления обычно значительно выше, необходима электроэнергия.
Если ее поступление по какой-то причине прерывается, движение теплоносителя в принудительной системе прекратится, а вот в комбинированной – нет.
Чтобы электрокотел правильно функционировал, необходимо выполнить его обвязку в соответствии со схемой. Начинающим мастерам лучше доверить этот этап профессионалам (+)
Вода продолжит двигаться по контуру естественным образом. Для обогрева в этом случае можно использовать альтернативный источник электроэнергии или другой вид топлива. Существуют варианты, позволяющие переключать систему с электрического на твердотопливный или газовый котел.
Водяной теплый пол
Этот тип автономного отопления, популярность которого стабильно растет. Он считается более экономичным в эксплуатации, чем радиаторные системы. Отопительный контур из узкой пластиковой трубы укладывают в стяжку под напольное покрытие.
Теплоноситель можно разогревать только до 26-28°С, чтобы обеспечить дом достаточным количеством тепла. Максимально допустимая температура составляет около 50°С, но такой сильный нагрев обычно не нужен. Для водяного теплого пола хорошо подходят котлы с ТЭНом, которые позволяют широко варьировать температуру воды.
Гидравлическая гребенка – необходимый и важный узел для водяного теплого пола. Ее можно собрать самостоятельно, хотя в продаже имеются готовые коллекторы с различными характеристиками (+)
Если предполагается с помощью этого же нагревателя обеспечивать водопровод горячей водой, придется брать модель с ТЭНом. В обвязку обязательно включают бойлер косвенного нагрева, чтобы вода в контуре ГВС была теплее, чем для отопления примерно на 15°С.
В электродных устройствах нагрев составляет обычно 60°С или больше. Их можно использовать для ТП, но понадобится дополнительный монтаж узла подмеса, чтобы остудить теплоноситель до приемлемого уровня.
Гидравлическая гребенка, содержащая такой узел, в любом случае понадобится для правильной установки отопления этого типа. Контроль нагрева выполняется с помощью термодатчика, определяющего текущую температуру теплоносителя.
Существуют модули автоматического управления, позволяющие дополнительно учитывать нагрев воздуха в комнате.
С помощью электрокотла можно организовать систему отопления, которая включает и контур с радиаторами, и трубы теплого пола
Чтобы теплый пол успешно функционировал, нужен еще ряд важных элементов. Например, труба для каждого отдельного контура должна быть цельной, никакие соединения не допускаются. Нужно тщательно рассчитать длину такой конструкции, учитывая схему укладки контура ТП.
Для этого можно использовать специальные формулы, чтобы выполнить расчеты вручную. Удобно применять калькуляторы, имеющиеся на профильных сайтах. После введения информации о площади, схеме и других характеристиках ТП программа выдаст необходимые сведения.
Обычно расчетную длину трубы немного увеличивают, чтобы иметь небольшой запас. Если она кажется слишком короткой, придется просто покупать новую. Для теплого пола нужна система фильтрации, чтобы теплоноситель был достаточно чистым.
Электрокотел и двойной тариф
Одна из значимых причин использования электрокотла для отопления – возможность использования двойной тарификации за использование электроэнергии. Снижение платы в ночной период позволяет заметно сократить расходы.
Двухтарифный счетчик дает возможность платить за использованное ночью электричество гораздо меньше, чем днем и позволяет сэкономить владельцам электрических котлов
Понадобится приобрести и установить двухтарифный счетчик. Стоит отметить, что двухконтурные модели оборудования с ТЭНом подают горячую воду к разборному крану с характерной заметной задержкой. В результате часть тепла теряется, что снижает эффект от экономии электричества.
Имеет смысл дополнить такую конструкцию внешним теплоаккумулятором, способным длительное время сохранять высокую температуру подогретой воды. Такое устройство вполне эффективно при использовании двухтарифного счетчика.
Вода подогревается ночью, хранится в теплом виде и используется в течение дня, расход электроэнергии в дневной период снижается, как и счета за использованное электричество.
Выводы и полезное видео по теме
Порядок монтажа электрокотла:
Хотя использование электрокотла в качестве отопительного прибора считается слишком затратным, его достоинства очевидны. Такие устройства безопасны для людей и окружающей среды, работают в автоматическом режиме, доступны и просты в эксплуатации.
Если тип системы отопления выбран правильно, а все ее компоненты профессионально смонтированы, котел будет работать длительное время без лишних расходов.
Есть опыт использования электрического котла для обогрева жилья? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.
<index>Схема обвязки электрического котла
Особенности подключения и обвязки котла
На первый взгляд, устройство электрокотла отопления – довольно легкий, нетрудоемкий процесс. Но на самом деле, как и в любом другом случае, монтаж системы и необходимого для ее работы оборудования требует соблюдения большого количества правил и условностей. Достоинство электрокотла в том, что его можно устанавливать в любом месте системы – и она будет работать просто прекрасно. Но это возможно только с учетом правильно выполненной обвязки котла.
Электрокотел с равной эффективностью может использоваться как в системах с принудительной, так и с естественной циркуляцией теплоносителя. При этом котел рекомендуется располагать в нижней точке системы – это гарантирует наиболее высокий уровень прогрева радиаторов. Подающая труба располагается на минимальной высоте.
Система отопления с естественной циркуляцией теплоносителя
- Регулятор температуры в помещении;
- Расширительный бак открытого типа;
- Радиаторы;
- Нагревающий электрокотел;
- Кран дополнительного впуска воды.
Любая схема отопления с электрокотлом непременно должна учитывать наличие заземления котла. Прибор может быть подключен к электрощиту, но ни в коем случае нельзя использовать нулевую фазу. Это небезопасно, а, кроме того, самим оборудованием воспринимается как короткое замыкание.
Однако правильно подключенного электрокотла для обогрева дома, конечно же, недостаточно. Поэтому и важно позаботиться о правильном подборе всех комплектующих, а главное – правильной обвязке системы.
Принципиальная схема обвязки электрокотла
Что собой представляет обвязка электрического котла отопления? Собственно, это подключение нагревательного котла к самой системе при помощи вспомогательных элементов. То есть, правильно выполненная обвязка гарантирует незначительную разницу температуры теплоносителя на выходе и на входе. Для того чтобы достигнуть необходимого показателя, важно правильно разместить и подключить котел. Тогда теплоноситель с максимальной эффективностью сможет отдавать приобретенное тепло элементам отопления (радиаторам).
Предназначение обвязки
Первостепенная задача обвязки – сохранение котла от перегрева. Соответственно, правильно выполненная схема обвязки электрокотла отопления способна значительно сэкономить средства, снизив уровень теплопотери. Кроме того, правильно выполненная обвязка позволяет не использовать качественное и дорогостоящее оборудование, которое позволяет следить за работой системы. В нем просто исчезает необходимость.
Рекомендуем к прочтению:Обвязка котла отопленияВрезка электрокотла в действующую систему отопления
В случае если отопительный электрокотел не оснащен автоматическим блоком контроля, правильно выполненная обвязка крайне важна. Ведь она позволяет добиться от работы даже не самого мощного котла максимальной эффективности.
Схема обвязки
Как уже было сказано, правильность выполнения обвязки имеет первостепенное значение. При этом особенно важно учесть не только, как рассчитать электрокотел для отопления, но и ее основное назначение – контроль уровня перепада температуры теплоносителя на входе и выходе котла. Изначально теплоноситель, достигнувший определенной температуры, проходит через малый контур. И лишь после этого горячая вода распределяется по системе, нагревая радиаторы, и, тем самым, повышая температуру воздуха в помещении. Из этого можно сделать простой вывод – для того чтобы создать в системе необходимую для ее качественной работы температуру, необходимо создать несколько отопительных контуров.
Для создания обвязки нужны:
- циркуляционный насос;
- распределительный клапан;
- кран балансировки;
- манометр;
- проходной фильтр;
- радиаторы;
- трубы разных диаметров;
Кроме того, вам могут понадобиться гаечные ключи и сварочный аппарат. Конечно же, система отопления с электрическим котлом не сможет функционировать без тройников, переходников, клапанов (предохранительный, обратный, воздушный), крепежных элементов (муфты, болты, гайки).
Есть 4 различных принципа осуществления обвязки электрокотла:
- с естественной циркуляцией;
- с принудительной циркуляцией;
- классическая разводка;
- на первично-вторичных кольцах.
Схема с принудительной циркуляцией теплоносителя
Схема с принудительной циркуляцией теплоносителя. 1 – регулятор уровня температуры в помещении; 2 – блок безопасности (предохранительный капан, манометр); 3 – радиаторы; 4 – нагревательный котел; 5 – расширительный бак закрытого типа; 6 – насос; 7 — кран восполнения количества воды в системе; 8 – антиконденсатный насос; 9 – обратный клапан; 10 – датчик минимальной температуры.
Рекомендуем к прочтению:Обвязка радиаторов отопления полипропиленом
В случае если система отопления с электрокотлом основана на работе настенного отопительного котла, все элементы, которые она включает, также входят в обвязку.
При этом она может включать в себя, помимо отопления, также горячее водоснабжение и систему «теплый пол». Следует отметить, что подключение системы по инструкции не составит проблем, если в точности выполнять все указания. Однако это относится лишь к одноконтурным системам. При монтаже двухконтурных все намного сложнее. В таком случае можно выполнять как прямую обвязку, так и смесительную. Основное различие данных типов обвязки состоит в принципе контроля уровня температуры.
Аварийная обвязка
Как бы ни была реализована обвязка двухконтурной схемы, в ней непременно должны присутствовать способы контроля и управления системой на случай непредвиденных аварийных ситуаций. Чаще всего это – внезапное отключение электричества.
В некоторых случаях проблему временного отсутствия электропитания может решить использование дополнительных аккумуляторов и источников бесперебойного питания.
Однако в случае если аккумуляторы используются достаточно редко – их периодически следует проверять, и в случае необходимости – заряжать.
Если принцип работы электрического котла отопления предполагает, что в системе задействована исключительно водопроводная вода (что бывает редко), то важно учитывать, что нередко при отключении электричества водоснабжение также прекращается. И вспомогательные аккумуляторы не помогут восстановить количество теплоносителя.
Иногда на случай аварийных ситуаций создается вспомогательный контур с естественной циркуляцией теплоносителя. Как правило, он значительно меньшего размера и охватывает лишь часть помещений.
</index>Главная / Электрокотлы
Приобретение качественного котла для частного дома – это лишь половина пути к стабильной работе оборудования. Большое значение имеет грамотная установка, которая определяет эффективный обогрев помещений. Неправильная обвязка электрокотла приведёт к неполноценному, энергозатратному и небезопасному функционированию.
Это так же чревато быстрым износом. Чтобы избежать ошибок при монтаже, необходимо следовать советам специалистов и руководствоваться нормами и правилами. Важно разобраться какой требуется быть обвязке электрокотла отопления и как она должна быть оборудована.
Для чего нужно правильно обвязать электрокотел
Итак, что же такое обвязка котла отопления полипропиленом? Полипропилен в отоплении оправдан простотой его монтажа и доступными ценами.
Главное его преимущество – это невозможность такого явления, как коррозия, и поэтому он удобен для применения любого теплоносителя. Гладкая внутрення поверхность остаётся чистой долгое время, и трубы эксплуатируются много лет. Трубы из полипропилена применяют в системах любого типа.
Из недостатков можно выделить большой коэффициент теплового расширения, этот факт учитывается при их установке. Частично этот недостаток нивелируется применением армировки в трубах.
Обвязка котла полипропиленом имеет различие в зависимости от применяемого вида отопления:
- Газовое отопление. Обвязка газового оборудования предусматривает использование гидравлической стрелки и коллектора. В основном применяется схема обвязки для систем, где каждый контур оснащён насосным оборудованием. Этот метод рационален с точки зрения того, что встроенный в водонагревательный котёл насос будет создавать давление лишь на малом участке трубопровода – до коллектора. А дальше уже работают сетевые насосы. Использование газового котла при полипропиленовом обустройстве предусматривается без наличия металлических соединителей, но лишь при условии, что температура воды на подаче не превышает 80˚С.
- Твердотопливное отопление. Особенностью использования таких котлов отопления есть высокая инертность при остановке подачи топлива – пока в камере сгорания есть горючее котёл будет греть воду. Это отрицательно влияет на полипропилен. Поэтому обвязывая такие котлы нужно сразу на выходе (до 1,5 м) устанавливать металлические трубы, а потом уже использовать полипропилен.
- Электрическое отопление. Здесь также, аналогично с твердотопливными установками, полипропиленовые трубы применяются не сразу на выходе из котла, а на отдалении. Применение полипропилена в электрокотлах оправдывается наличием автоматики, свойственной им, которая предотвращает перегрев теплоносителя. Также предусматривается установка гидравлического аккумулятора и сбросных клапанов, защищающих от гидроударов.
Основное назначение обустройства электрокотла – это предотвращение перегрева отопительного оборудования. Поэтому правильно выполненная обвязка помогает снизить энергозатраты. Если выполнить работы корректно, то это позволит снизить контроль за перегревом котла и вероятность аварий.
А в случае отсутствия автоматики, обустройство играет определяющую роль, так как благодаря ей достигается максимальный эффект даже в оборудовании с невысоким КПД.
Особенности подключения
Монтаж электрокотла не влечёт за собой сложных работ, однако стоит учитывать рекомендации по установке. Если выполнить правильную обвязку котла, то его можно разместить в любом месте дома и при этом он будет эффективно работать.
Электрокотлы подходят для использования в разных системах циркуляции. Оборудование и подающий трубопровод нужно размещать в нижней точке отопительной системы, что способствует лучшему прогреванию радиаторов.
Котёл также требуется заземлить. Использование нулевой фазы исключается, так как автоматика определяет это как короткое замыкание.
Кроме правильного монтажа котла и подбора качественных комплектующих необходимо его профессиональное обустройство. Если обвязка выполнена по правилам, то она обеспечит минимальную разность температур между подачей и обратом.
Классическая обвязка
Рассмотрим основные схемы обвязки электрического котла отопления.
На данный момент существует четыре распространенных способа:
- С естественной циркуляцией.
- С принудительной циркуляцией.
- Классическая коллекторная разводка теплового контура.
- Способ первично-вторичных колец.
В обвязку включаются также все узлы настенного электрического котла. Также в обустройство котла включаются и внутренние обогревательные контуры («тёплый пол»).
Схема обвязки электрокотла
Рассмотрим подробнее классический вариант коллекторной разводки. Важной задачей данной схемы является обеспечение минимальных перепадов температуры. Предполагается, что при работе в двухконтурных котлах уже подогревшийся теплоноситель переходит из малого контура в большой.
Классическая обвязка электрического котла отопления учитывает эту особенность. Прежде всего необходимо понять, какие комплектующие используются для обустройства электрокотла.
Для обустройства теплового контура применяются следующие элементы:
- сетевой насос;
- кран-байпас;
- манометр и термометр;
- фильтр проходной;
- ПВХ-трубы, фитинги (муфты, тройники, переходники) и крепёж;
- клапаны блока безопасности;
- запорная арматура (краны, вентили);
- расширительный бак;
- радиаторы.
Также потребуются инструмент и оборудование для сварки.
Классическая схема обвязки
Классическая обвязка котла может быть выполнена:
- С контуром ГВС: вода, прежде чем попасть в смеситель проходит через котёл;
- С «тёплым пола»;
- Простое подключение к электросети.
В одноонтурных системах понять принцип обвязки не сложно – нужно лишь следовать инструкциям из технической документации электрокотла.
Однако стоит учесть, что при использовании бойлера косвенного нагрева его также нужно обвязать согласно рекомендациям. При эксплуатации двухконтурного оборудования разобраться с обвязкой немного труднее.
Возможен прямой вариант обвязки – температура регулируется горелкой, и смесительный – регулирование режима нагрева происходит с помощью горелки и сервопривода.
Аварийная обвязка электрического котла
Безотносительно от применяемой схемы обвязки теплового контура, она обязана обеспечивать возможность регулировки и контроля при отключении электропитания. В случае отсутствия электричества обычно используют источники бесперебойного питания или аккумуляторное оборудование.
Схема обвязки с аккумулятором
Даже в случае стабильного электропитания важно периодически проверять состояние этих устройств и, если потребуется, заряжать их, так как в самый нужный момент они могут не сработать. Например, существует насосное оборудование, которое в штатном режиме обеспечивает циркуляцию теплоносителя, но при этом встроенная функция заряда собственных аккумуляторов 12В позволяет сохранять его в постоянной готовности к отключению электропитания.
Когда это происходит, насос использует аккумуляторы. Но это временная мера, ведь если электричество пропало надолго, то принудительная циркуляция прекратится. Поэтому полезным считается предусмотреть тепловой контур с естественной циркуляцией.
Используемые источники:
- https://gradusplus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/
- http://spetsotoplenie.ru/kotly-otopleniya/elektricheskie-kotly-otopleniya/kak-vyglyadit-obvyazka-elektrokotla-otopleniya.html
- https://sovet-ingenera.com/otoplenie/otop-oborudovanie/otoplenie-ot-elektrokotla.html
- https://otoplenie-doma.org/obvyazka-elektrokotla-otopleniya.html
- https://kotle.ru/elektrokotly/obvyazka-elektrokotla
