Обустройство скважины с адаптером: монтаж скважинного адаптера, подробная инструкция

Одним из обязательных условий бесперебойной работы автономного водоснабжения является защита коммуникаций от  обледенения в зимний период. Решить эту задачу можно путем отведения системы ниже опасного для нее уровня промерзания грунта, а также подключения идущей от скважинного насоса трубы через адаптер.

Мы расскажем, что представляет собой это устройство, какими плюсами выделяется в сравнении с сооружением кессона. Вы узнаете, как правильно установить адаптер для скважины своими руками, как подключать его к трубопроводу и на какой глубине. С учетом наших советов вы сможете самостоятельно поставить его без проблем.

Обустройство скважины с применением адаптера

Монтаж скважинного адаптера – самый дешевый способ отвода воды, не требующий теплоизоляции трубопровода при прокладке ниже уровня промерзания грунта.

При грамотно проведенном монтаже таких сооружений как приямок и кессон, защищать трубы от промерзания нет необходимости. При этом обеспечивается возможность доступа для проведения ремонта ствола скважины и насоса.

Конструктивные особенности устройства

Скважинный адаптер представляет собой специальное устройство. Оно обеспечивает герметичный ввод подающих воду труб через обсадную колонну при обустройстве незамерзающего водопровода. По сути, адаптер представляет собой угловой соединитель.

Принцип работы адаптера заключается в том, что он перенаправляет поднимающуюся вверх по шахте скважины воду в ведущий к дому трубопровод, который расположен ниже уровня промерзания земли

Скважинные адаптеры хоть и имеют довольно простую в исполнении конструкцию, но оснащение скважины с их применением сопряжено со многими особенностями. Эта специфика во многом определяет срок эксплуатации гидротехнического сооружения.

Основными элементами адаптера выступают наружная и внутренняя части.

Внутренняя проточная часть

Внешне эта часть устройства напоминает тройник. Одна из его сторон  глухая. Она оснащена технической резьбой, требующейся для состыковки двух частей адаптера. Другая же часть присоединяется к трубе, подводящей к глубинному насосу. Центральное ответвление подобия тройника оснащено второй половинкой общего соединения конструкции «ласточкин хвост».

Обратная сторона держателя оснащена кольцевой проточкой, предназначенной для резиновой прокладки, а также выступами для прижима клина ответной части

Ее монтаж осуществляют в отверстие обсадной трубы, фиксируя накидной гайкой, оснащенной герметизирующим кольцом.

Резиновые уплотнители предназначены для герметизации скважины от попадания подземных вод. Первый уплотнитель размещают на внутренней поверхности плоскости держателя, второй – между внешней стенкой и накидной гайкой.

Наружная ответная часть

Это компактный резьбовой патрубок. Он подключается к ПНД трубе и к выкидному патрубку насоса, а с основной частью соединяется посредством продевания специальной штанги в клиновые салазки. Помимо клина она оснащена кольцевой проточкой и двумя штуцерами с внутренней резьбой.

Главной особенностью устройства является прочная состыковка наружного и внутреннего элементов, именуемая как «ласточкин хвост».

Благодаря такому конструктивному решению получается герметичное соединение вертикального и горизонтального участков водопровода с последующим выводом их наружу сквозь обсадную колонну

Промежуточный элемент ниппель, представляющий единую конструкцию с держателем, предназначен для подключения водопровода к насосу.

Достоинства и недостатки “адаптерной” технологии

Технология обустройства скважины с помощью адаптера является достойной альтернативой установке кессона. И причиной этому выступает ряд неоспоримых преимуществ, которыми обладает скважинный адаптер:

• Доступная стоимость. Цена адаптера многократно дешевле кессона, благодаря чему приобрести и установить устройство на своем участке может позволить себе широкий круг покупателей.
• Простота монтажа. Он не предполагает применение сварочного оборудования и наличие навыков сварщика у исполнителя. Земляные работы проводятся по минимуму – только вдоль подключаемой ветки водопровода. С установкой скважинного адаптера способен справится даже начинающий мастер.
• Высокая герметичность системы. Звенья адаптера примыкают предельно плотно друг к другу. Уплотняющее кольцо устройства вполне способно выдержать давление системы в 7-8 атмосфер. Конструкция, предусматривающая разборку проточной части устройства внутри обсадной трубы, даже при наличии протечки обеспечит работу устройства.
• Большая несущая способность. В зависимости от толщины стенок устройства и материала изготовления, все участки резьбы адаптера способны выдерживать подключенные коммуникации и погружной насос, суммарный вес которых достигает от 200 до 800 кг.
• Эстетические качества. Благодаря возможности скрытого монтажа скважину, оборудованную адаптером, на участке практически не будет заметно. Это особенно актуально для хозяев, опасающихся воровства насоса.

Благодаря высокой герметичности устройства, его смело можно использовать при сооружении системы на участках с характерной для межсезонья верховодкой, а также расположенных в непосредственной близости к подземным линиям коммуникации.

Установка адаптера – беспроигрышный вариант в случае нерегулярного использования скважины и «заморозки» гидротехнического сооружения на продолжительный период

Но, как и любое устройство, весьма полезное приспособление не лишено недостатков. К примеру, при его установке скважинного адаптера невозможно обеспечить быстрый доступ в случае необходимости проведения ремонтно-профилактических работ.

Гарантировать герметичность состыковки частей скважинного адаптера можно лишь при условии проведения профилактической обработки наружных и внутренних прокладок, а также своевременной их замены.

Например, наружная прокладка, контактирующая непосредственно с землей, приходит в негодность после эксплуатации в течение 2-3 лет. А для проведения этих работ приходится раскапывать котлован, что не всегда представляется возможным.

Установка адаптера ограничивает возможность подключения из скважины дополнительных источников водозабора, к примеру, для полива участка

Латунь и другие сплавы металлов, используемые при изготовлении дешевых адаптеров, в процессе эксплуатации окисляются. В результате этого в местах состыковок часто отмечается заедание частей, которое усложняет процесс извлечения насоса.

По этой причине специалисты советуют приобретать адаптеры, выполненные из бронзы, нержавейки и специализированных «пищевых» сплавов. Эти стойкие к окислению металлы исправно прослужат от 20 до 50 лет.

В странах Европы сегодня используют только адаптеры, выполненные из пищевых сплавов, типа DZR или Sanitary Brass. Но отечественные ГОСТы допускают применение нержавеющих, бронзовых и латунных устройств по причине того, что площадь соприкосновения его элементов с водой ничтожно мала.

Еще одним уязвимым местом является соединение адаптера с водоотводящей трубой и шлангом, на который установлен насос.

Ключевой причиной возможной разгерметизации соединений конструкции является то, что стыковочные элементы выполняются из неодинаковых материалов

Стыковочные элементы системы по-разному реагируют на воздействие температуры и влаги, а также имеют разный период износа и старения. Поэтому специалисты советуют по возможности трубу, ведущую от скважины к дому, делать из нержавейки.

Инструктаж по оснащению скважины адаптером

Установить скважинный адаптер на обсадную трубу можно как во вновь возводимое гидротехническое сооружение, так и в уже установленное.

Адаптер, прикрепляемый к стенке обсадной трубы, занимает внутри нее определенное место. А потому сечение обсадной трубы должно быть на 20-25 мм больше, чем диаметр используемого насоса.

Шаг #1 – подготовка необходимых материалов

Для проведения работ потребуется набор инструментов:

• штыковая лопата;
• разводной ключ;
• металлические колышки;
• биметаллическая корончатая фреза.

Заранее стоит приобрести нейтральную водоотталкивающую смазку, которой необходимо будет обработать места врезки перед закапыванием в грунт.

При выборе смазки ориентируйтесь на ее состав с тем, чтобы компоненты герметика не вступили в реакцию с резиной и в процессе эксплуатации не разъели ее

Из материалов следует также подготовить:

• адаптер;
• съемник;
• ФУМ ленту;
• силиконовый герметик;
• соединительные фитинги.

Съемник представляет собой стальную монтажную трубу требуемого размера, оснащенную на торце резьбой. Он будет необходим как для установки, так и демонтажа адаптера в случае проведения ремонтных работ.

Приобретенный адаптер перед началом работ следует привести в состояние, пригодное для предстоящего монтажа. Для этого с него следует удалить производственную смазку, а силиконовым герметиком обработать уплотнительное кольцо.

Шаг #2 – проведение земляных работ

Земляные работы лучше проводить в межсезонье. В этот период влагонасыщенный и охлажденный грунт не так обсыпается. Выполняя работы в засушливые месяцы, позаботьтесь об укреплении стенок шурфа. Для этой цели используйте отрезы доски и листы ДСП.

Бурение шурфа можно совместить с рытьем траншей под укладку водопроводных труб от адаптера к расположенной в доме локальной системе водоснабжения

Для получения доступа к месту монтажа первым делом раскапывают обсадную трубу. Глубина шурфа должна быть такой, чтобы она превышала отметку уровня промерзания на 20-40 см. Для регионов, расположенных в средних широтах, это значение составляет 1,5-2 метра.

Ширина выборки должна быть не менее 160 мм. Это обеспечит в дальнейшем удобство при выполнении работ по врезке устройства.

Чтобы спрятать скважину в грунт и сделать ее неприметной для «незваных гостей», а также недоступной для ветров и снегопадов, обсадную трубу укорачивают до уровня земли.

Шаг #3 – установка основной части

Держатель и клин устройства монтируют по отдельности. Перед монтажом основной части скважинного адаптера нужно на глубине укладки водопровода в стенке обсадной трубы предварительно просверлить для нее отверстие.

Сделать этот можно с помощью коронки, оснащенной биметаллической корончатой фрезой, диаметр которой соответствует размерам устройства:

• для 1ʺ – отверстия d 4,4 см;
• для 1ʺ1/4 – отверстия d 5,4 см;
• для 2ʺ – отверстия d 7,3 см.

Не стоит бояться засорения скважины металлическими опилками. Большая их часть высыплется снаружи или останется в полости коронки.

Для увеличения герметичности конструкции резьбовое соединение следует уплотнять ФУМ лентой или любым другим упаковочным материалом

Монтаж конструкции осуществляют с помощью стальной монтажной трубы, оснащенной резьбой. Необходимая длина рассчитывается путем опускания в скважину замерного лота. Рассчитав глубину расположения оборудования, отрезают лишнюю часть трубы так, чтобы она была вровень с горловиной обрезанной обсадной колонны.

Опустив в полость трубы основную часть устройства, аккуратно заводят ее в отверстие и надежно фиксируют обжимным кольцом, входящим в комплектацию устройства. Соединяющую элементы гайку тщательно затягивают с помощью разводного ключа.

Оснащенную резьбой монтажную трубу на время вставляют ее в ответную часть адаптера: сначала ввинчивают в отверстие устройства, а после завершения установки – снимают

После окончания монтажа стальную трубу обычно извлекают на поверхность. Но некоторые мастера рекомендуют все же оставить отрез трубы в устройстве. Главный аргумент – такое решение позволит предотвратить повреждение резьбовых соединений под действием вибрации глубинного насоса.

Галерея изображенийЧтобы опустить внутреннюю часть адаптера в обсадную трубу, необходимо воспользоваться специальным монтажным ключом с резьбой на концеКрепко накрученный адаптер аккуратно опускаем в обсадную трубу и стараемся попасть резьбовой частью в заранее подготовленное отверстиеЧтобы быстрее попасть резьбой адаптера в отверстие, необходима помощь второго человека, корректирующего действияУстановка адаптера заканчивается, когда внутренняя и внешняя части соединены посредством закручивания гаекШаг 1 – крепление адаптера на монтажный ключШаг 2 – опускание монтажного ключа в трубуШаг 3 – установка резьбовой части в отверстииШаг 4 – монтаж адаптера к трубе

К наружной части адаптера, оснащенной резьбовым соединением, фиксируют отвод водопроводной трубы. Чтобы соединение держалось крепко и надежно, его уплотняют ФУМ лентой или любым другим упаковочным материалом.

Шаг #4 – монтаж ответной части

Эту часть адаптера крепят к шлангу насоса. Погружение скважинного насоса удобнее выполнять вдвоем: первый опускает оборудование, второй – придерживает и расправляет шланг. После того, как насос опустится на необходимую глубину, остается лишь состыковать и защелкнуть обе части адаптера.

Сборка «ласточкиного хвоста» должна получиться жесткой, но во избежание поломки собранного адаптера фиксирующие и выступающие элементы устройства лучше не обстукивать

На завершающем этапе аккуратно выводят наружу страховочный трос и фиксируют его так, чтобы снять часть нагрузки от насоса, уменьшив тем самым риск механического повреждения. Для этого трос выводят к оголовку скважины и надежно закрепляют с помощью металлических кольев.

Вариант врезки адаптера в трубу, заключенную в кондуктор:

Галерея изображенийПеред монтажом проверяем качество и целостность металлических и резиновых частей адаптераОбсадная труба заключена в дополнительную трубу большего диаметра – кондуктор, поэтому в нем также придется вырезать отверстиеЧтобы подобраться к трубе, необходимо вырыть траншею на глубину промерзания грунта – 1,5-2 мСначала с помощью циркулярной пилы вырезаем прямоугольное отверстие в кондуктореЗатем берем дрель с коронкой по металлу под диаметр адаптера и через окошко кондуктора высверливаем отверстие в обсадной трубеУчасток для монтажа адаптера готов: квадратное окно в кондукторе и отверстие под адаптер D 44 ммВкручиваем адаптер на подготовленное место и плотно затягиваем, при этом не забываем использовать уплотнителиИспользуя резьбовое соединение, присоединяем шланг (трубу), затем выполняем обратную засыпку грунтомШаг 1 – выбор адаптера для скважиныШаг 2 – устройство обсадной трубыШаг 3 – копка котлована для доступа к трубеШаг 4 – вырезание отверстия в кондуктореШаг 5 – сверление отверстия в обсадной трубеШаг 6 – подготовка места под монтаж адаптераШаг 7 – установка адаптера в отверстиеШаг 8 – подключение и обратная засыпка

Остается лишь подключить кабель насоса к электропитанию и проверить работоспособность оборудования. К этапу тестирования следует подойти со всей ответственностью.

Он поможет проявить все недочеты, допущенные в процессе установки. Устранив недочеты на этапе пробного пуска, вы обережете себя от серьезных неприятностей в дальнейшем.

Общие рекомендации по монтажу устройства

Учитывая неизбежные вибрации, которым непременно будет подвергаться адаптер в процессе эксплуатации, и немалый вес оборудования, при обустройстве скважины специалисты советуют задействовать обсадные колонные, выполненные из стали.

При ограниченных финансах адаптер можно установить и на пластиковую трубу; но стоит учитывать, что этот вариант будет менее долговечен

Для облегчения процесса монтажа адаптера погружной насос, страховочный трос, кабель и шланг желательно собрать заранее в единую конструкцию.

Сборку удобнее выполнять на ровной поверхности в отдельном чистом помещении; а уже скрепленные муфтами и свернутые в бухту шланги и кабели, перенести на площадку возле оголовка скважины.Такой подход позволит минимизировать риск попадания грязи в полость гидротехнического устройства.

Чтобы при необходимости вытащить адаптер из трубы, можно воспользоваться самодельным приспособлением.

Галерея изображенийЧтобы достать адаптер из скважины, потребуется переходник с резьбовым соединениемВ качестве держателя можно использовать металлический карниз для штор, подходящий по диаметруПотребуется единственный инструмент – дрель со сверлами по металлу, кроме нее – пара саморезовСначала просверливаем 2 отверстия (напротив друг друга) в переходнике, затем надеваем его на трубу – и сверлим стенки трубыЧтобы переходник не соскользнул с держателя во время демонтажа адаптера, его необходимо закрепить с двух сторон саморезамиПлотно закрученные саморезы прочно удерживают металлическую гильзу с резьбой на конце металлической трубыОпускаем приспособление в скважину, вставляем в отверстие с резьбой в адаптере и начинаем вкручивать, пока не получится прочное соединениеМаксимально закрученную трубу аккуратно, но с усилием достаем из скважины вместе с адаптеромШаг 1 – подготовка наконечникаШаг 2 –подготовка держателяШаг 3 – инструменты для сверленияШаг 4 – сверление отверстийШаг 5 – вкручивание саморезовШаг 6 – готовое приспособлениеШаг 7 – присоединение устройства к адаптеруШаг 8 – демонтаж адаптера

В дальнейшем, выбирая насос погружного типа, следует ориентироваться не только на эксплуатационные параметры обсадной колонны, но и делать поправку на размеры адаптера. Грамотный расчет позволит обеспечить свободный проход насоса в трубе без задевания и повреждения выступающих частей устройства.

Выводы и полезное видео по теме

Видео #1. Что лучше ставить – скважинный адаптер или кессон:

Видео #2. Процесс установки устройства наглядно представлен в видео:

Установка адаптера для скважины является прекрасной альтернативой кессону при обустройстве скважины, глубина которой не превышает 50 м. Гидротехнические сооружения такого плана в среднем рассчитаны на эксплуатацию в течение 15-20 лет.

Вкладывать лишние средства в их обустройство не имеет смысла. А правильно установив устройство, выполненное из качественного материала, можно не беспокоиться, что скважина с адаптером будет работать исправно в течение всего срока эксплуатации.

Будем рады вашим рассказам о том, как обустраивали скважину без кессона с использованием адаптера. Возможно, вы сможете сообщить посетителям сайта интересные технические нюансы, не упомянутые в статье. Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, обсуждайте тему, размещайте фото.

Благодаря скважине чистую воду, которую можно пить и использовать для бытовых целей, получают на самых отдаленных от благ цивилизации загородных участках. Но бурение скважины – это еще не все заботы, ведь ее нужно соединить с домом. Здесь есть свои нюансы: например, водопровод должен соединяться с источником ниже уровня промерзания почвы. Скважину можно соединять с водопроводом несколькими способами, но мы сегодня рассмотрим один из них, а именно – адаптер для скважины.

Об устройстве и функциях адаптера для скважины

Речь идет об устройстве, соединяющем водопровод, который идет к дому, с выводом скважины. Устанавливают адаптер в обсадной трубе и, как мы только что отметили, ниже уровня промерзания почвы, благодаря чему скважина будет оставаться работоспособной вне зависимости от времени года. Конструкция адаптера такова, что соединение получается максимально герметичным, но при этом легким в демонтаже/ремонте.

Адаптер состоит из двух частей – наружной и внутренней. Наружный элемент является своего рода патрубком, устанавливаемым в проделанное в обсадной трубе отверстие. При этом на той части, что находится внутри, имеется специальный паз, благодаря которому части устройства стыкуются плотно и герметично. Снаружи имеется резьба, чтобы соединяться с трубопроводом, дополнительные уплотнители и накидная гайка, фиксирующая устройство в нужном положении/месте.

Что касается второй части устройства, то она целиком находится в обсадной трубе. Является, по сути, «коленом», немного измененным и модернизированным, которое соединено выводами с первой частью устройства  (имеется специальный шип, который соединяется с упомянутым выше пазом; вместе это – соединение «ласточкин хвост», уплотненное резиновым кольцом) и шлангом, подключенным к насосу.

Чтобы облегчить монтаж, сверху внутренней детали имеется глухая резьба. Туда закручивается монтажная труба, благодаря которой опускается устройство. В скважине оно устанавливается в паз второй части, далее монтажная труба попросту выкручивается и извлекается. Своими руками несложно изготовить подобный инструмент.

Таблица. Основные материалы, из которых может быть изготовлен скважинный адаптер.

Название, фото	Краткое описание
	Устройства из нержавеющей стали прочны, много весят и способны прослужить примерно 30-40 лет. Цена на такие адаптеры соответствует их качеству.
	Бронзовые адаптеры высокого качества стоят очень дорого. Но при этом служат они долго – порядка 25 лет.
	Данный материал на латунной основе хорош тем, что не выделяет никаких вредных веществ, чего не скажешь о следующем варианте.
	Дешевые латунные адаптеры служат не более 8-10 лет. В течение этого времени они выделяют в воду оксиды цинка/меди, а потому рекомендуется дополнительно установить фильтр.

На заметку! Отдельного внимания заслуживает материал, из которого изготовлена скважинная обсадная труба. Желательно отдать предпочтение стальным изделиям – они будут долго выдерживать нагрузки, которые оказываются в ходе эксплуатации. То же относится и к адаптерам. Как результат – вся конструкция будет более надежной и прослужит дольше.

О плюсах и минусах устройства

У адаптера, равно как и у всех технических устройств, есть свои сильные и слабые стороны. Вначале ознакомимся с преимуществами, благодаря которым устройство выгодно отличается от приямка и кессона.

1. Цена. Пожалуй, самое первое достоинство, на которое смотрят владельцы частных домов. К примеру, оборудовать кессон где-то в пять-шесть раз дороже, чем адаптер. А потому при ограниченном бюджете выбор стоит сделать в пользу именно такого способа соединения трубопровода со скважиной.
2. Герметичность. В конце зимы – начале весны кессон из ж/б колец может заполняться талыми водами, которые, попадая в воду, испортят ее качество и вкус. А если использовать обсадную трубу из пластика/металла вместе с адаптером и правильно ее установить, то вероятность заполнения талыми водами будет практически нулевой.

   </p>

3. Отсутствие необходимости в земляных работах. Для монтажа адаптера не требуется продолжительное или дорогостоящее извлечение грунта, что особенно важно, если скважина расположена вблизи других коммуникаций, которые невозможно или дорого переносить.
4. Компактность. Еще одно преимущество. Обсадная труба, оснащенная адаптером, не будет занимать много места, не станет нелицеприятным «пятном» на вашем участке. В принципе, над поверхностью будет лишь крышка, диаметр которой составляет 30-40 см.
5. Высокая скорость монтажа. В среднем, адаптеры устанавливаются за несколько часов, потому это – оптимальный вариант при дефиците свободного времени.
6. Простота установки. Для монтажа подобного устройства не нужно обладать особыми навыками и знаниями. Потребуются лишь некоторые инструменты, умение с ними работать и несколько часов свободного времени.

Далее ознакомимся с минусами адаптеров. Прежде всего, они служат не так долго, как качественно оборудованные кессоны, в особенности – если используется низкокачественный адаптер, изготовленный из неизвестных сплавов.

Кроме того, резиновые прокладки в адаптере нужно регулярно менять, ведь обсадная труба выкапывается каждые несколько лет. Если прокладки не менять, это приведет к нарушению герметичности конструкции и, как следствие, попаданию талой воды. Еще земляные работы могут потребоваться, если выполняется ремонт адаптера.

Еще одним недостатком является то, что обе части адаптера (наружная и внутренняя) могут прикипеть в месте соединения при продолжительной эксплуатации. Подобное наблюдается и со старыми трубами канализации или водопровода, которые много лет никто не беспокоил.

Обратите внимание! Если вы решили приобрести адаптер, то заранее (в идеале – еще при составлении проекта дома) позаботьтесь о небольшом помещении, в котором будет храниться все необходимое для хранения/перекачивания воды оборудование.

Популярные производители адаптеров

Подобные устройства производятся сегодня многим компаниями, но мы выделим несколько брендов, пользующихся наибольшей популярностью среди покупателей.

1. DebePumpur. Адаптеры данного производителя соответствуют всем европейским требованиям и стандартам. Корпус устройства долгое время может противостоять коррозийным процессам, но самое важное – это встроенный подогрев (термозащита), благодаря которому подобные адаптеры могут устанавливаться и выше уровня промерзания грунта. От вас же требуется просто подключить его к электрической сети и все – можно не бояться, что водопровод замерзнет.
2. Vinkell. Производитель выпускает высококачественные скважинные адаптеры из бронзы. Они характеризуются тем, что могут подключаться даже к небольшим обсадным трубам (диаметром 120 мм). Если верить отзывам покупателей, адаптеры Vinkell имеют настолько высокое качество, что могут устанавливаться даже в самых нестабильных и грязных слоях грунта (например, рядом с канализацией или фундаментом).

   </p>

3. Baker. Адаптеры данного производителя в большинстве своем стальные, рассчитанные на прогонку питьевой воды. Такие устройства могут работать с системами, выдерживающим до 8 атмосфер давления, и патрубками длиной до 8 м. По мнению покупателей, продукция Baker является одной из самых лучших для домашних водопроводных систем.

Обратите внимание! Не покупайте устройства от непроверенных производителей, стремясь сэкономить, ведь в таком случае вы рискуете купить некачественный адаптер, из-за которого, в свою очередь, в будущем возникнут серьезные проблемы с водоснабжением.

Также заметим, что адаптеры в целом почти ничем не отличаются друг от друга с точки зрения конструктивных особенностей. Ключевым отличием является лишь материал, который использовался при изготовлении, в чем вы и сами успели убедиться, ознакомившись с приведенной выше классификацией описываемых устройств.

Видео – Что ставить: кессон или адаптер?

Видео – Как устанавливается адаптер для скважины

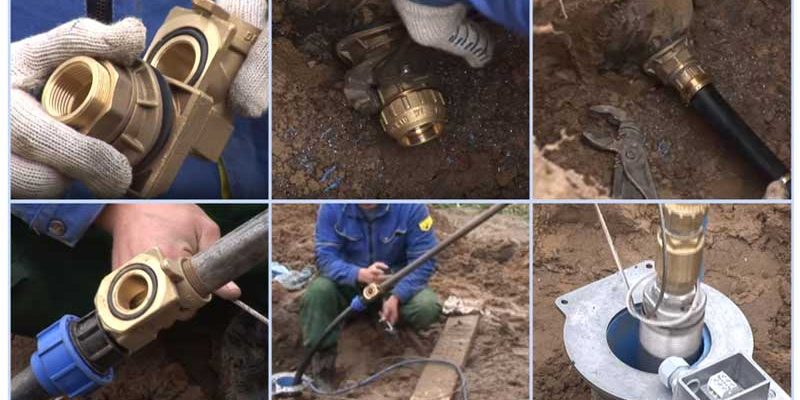

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

На заметку! То место, где адаптер будет подключаться к трубопроводу и врезаться в обсадную трубу, должно располагаться ниже линии промерзания почвы. Помните об этом, оборудуя траншею.

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается. Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо. В конце гайка аккуратно закручивается.

На заметку! Окончательная фиксация гайки снаружи трубы производится разводным ключом. Закручивать ее следует осторожно, дабы случайно не сорвать резьбу.

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

На заметку! Необходимо, чтобы диаметр насоса был хотя бы на 20-30 мм меньше такового у обсадной трубы. Тогда насос при погружении беспрепятственно «разминется» с наружной частью адаптера.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

Видео – Врезка скважинного адаптера

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Содержание статьи

Обустройство скважины с применением адаптера

Адаптер для скважины – это тройник, изготовленный из латуни, который соединяет 2 трубы под углом 90°. Элемент позволяет поместить горизонтальный участок трубопровода на глубине 1500-2000 мм.

Поскольку грунт на таких глубинах не промерзает, то трубы не нуждаются в нанесении теплоизоляционного слоя или в установке электрического обогрева. Конструкция узла обеспечивает беспрепятственный доступ к вертикальному стволу скважины или колодца и установленному в ней насосу с электрическим приводом.

Конструктивные особенности устройства

У владельцев помещений, желающих установить изделие, возникают вопросы, для чего нужен адаптер и как взаимодействуют друг с другом компоненты устройства. Адаптер представляет собой угловой элемент, состоящий из 2 частей.

Детали соединяются между собой, для обеспечения герметичности используются сменные резиновые уплотнители. Конструкция узла допускает многократное соединение и размыкание без риска повреждения контактирующих поверхностей.

Достоинства и недостатки адаптерной технологии

Адаптер для скважины представляет собой альтернативу схеме водопровода с кессоном. Преимуществом изделия является снижение стоимости обустройства системы подачи воды в помещение. Выигрыш в цене составляет 4-6 раз, показатель зависит от типа грунта и протяженности магистралей.

Дополнительным плюсом является ускоренный монтаж компонентов, который не требует применения специального оборудования или инструмента. Установка изделия выполняется без применения сварки, допускается монтаж на минимальном расстоянии от обсадной колонны.

Элемент располагается во влажном грунте, поэтому владельцу дома следует учитывать, что такое размещение деталей приводит к коррозии резьбовых соединений. Прикипевшая резьба затрудняет быстрое извлечение помпы из скважины для проведения ремонта или регламентного обслуживания.

Для доступа к насосу потребуется выкапывать обсадную трубу, а затем отрезать участок с установленным адаптером. После ремонта оборудования труба приваривается на прежнее место и засыпается грунтом.

Скважинные адаптеры оснащаются резиновыми уплотнительными кольцами, которые разрушаются в результате воздействия воды и грунта. Через трещины начинается течь воды или происходит попадание загрязненных грунтовых вод в полость скважины.

Для замены элементов требуется раскопать котлован (в зоне размещения соединительной муфты). В процессе монтажа не допускается попадание песка на поверхность резьбы и на прокладки, поскольку абразивные частицы разрушают резину и заклинивают резьбовое соединение.

Инструктаж по оснащению скважины адаптером

Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом “ласточкин хвост”, что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.

Для установки адаптера на скважину потребуется набор инструментов:

• лопата штыкового типа;
• электрическая дрель или шуруповерт;
• фреза для резки боковой стенки обсадной трубы;
• набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).

Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.

Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).

Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.

Проведение земляных работ

Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.

Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).

Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.

Установка основной части

Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.

Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.

Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.

Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.

Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.

Монтаж ответной части

Подсоединить насос к трубопроводу требуемой длины, глубина установки определяется заранее. Совместно с напорной магистралью прокладывается кабель питания и страховочный трос, удерживающий помпу на требуемой глубине. Противоположная часть напорной трубы крепится к корпусу адаптера.

Затем производится заглубление насоса и трубопровода, рекомендуется выполнять операцию вдвоем. В заглушенное резьбовое отверстие ответной части вкручивается штанга, затем монтажник аккуратно совмещает секции адаптера (до момента упора ограничительного элемента).

Рекомендации по монтажу адаптеров

Поскольку при работе насоса возникают вибрации, то при обустройстве скважины с адаптером рекомендуется применять стальные обсадные колонны. Материал позволяет выдержать вес насоса с установленным трубопроводом и обеспечивает надежное крепление страховочного троса.

Сборка насосного модуля с напорным трубопроводом и ответной частью адаптера выполняется на ровной поверхности в закрытом помещении. Затем кабели и шланги сворачиваются в бухты, а затем детали вывозятся в зону монтажа.

Подобная процедура повышает качество сборки напорного модуля и исключает попадание грунта в полости гидротехнического узла. При обустройстве скважины с адаптером следует учитывать, что выступающая часть внешней части накладывает ограничения на диаметр насоса.

Процедура монтажа оборудования приведена в видеоролике, снятом для канала Forumhouse. Видео доступно по ссылке youtu.be/mszooYqcV3c, в ролике перечислены все нюансы, которые необходимо учитывать в процессе подготовки к монтажу устройства.

Установка адаптера применяется при обустройстве скважины глубиной до 50 м. Полученное гидротехническое сооружение имеет срок службы до 20 лет и является альтернативой кессонным конструкциям.

<index>

Для защиты устья скважины и насосного оборудования от воздействия низкой температуры, от заливания грунтовыми и талыми водами устанавливают подземную рабочую камеру – кессон. Недостатки этой конструкции – высокая стоимость, сложность монтажа. Вместо кессона для круглогодичного обеспечения дома водой можно поставить небольшое устройство – адаптер.

Обустройство скважины через адаптер.

Цены на обустройство скважины с адаптером

Стоимость обустройства скважины глубиной 20 м под ключ с кессоном (на начало 2019 г.) – от 86 тыс. руб. Собственный источник круглогодичного водоснабжения такой же глубины, но оснащенный адаптером стоит от 55 тыс. руб.

Что входит в цену:

1. Оборудование – насос скважинный (погружной), трос нержавеющий и зажим, кабель ПВС, скважинный адаптер, гидроаккумулятор минимум на 100 л, реле давления, обратный клапан компрессионный.
2. Детали трубопровода – кран шаровый, штуцер пятивыводной, труба ПНД, муфты.
3. Крышка скважины.
4. Монтажные работы – устройство котлована под адаптер, монтаж трубопровода, установка и наладка оборудования.
5. Транспортные расходы.

Монтаж такой же скважины глубиной 120 м с адаптером будет стоить от 77 тыс. руб. На цену может сильно повлиять расстояние от города, в котором находится выбранная компания, до участка. Рекомендуется дополнить комплект насосной автоматики датчиком сухого хода или поплавковым выключателем (если у реле давления нет функции защиты от работы без воды).

Утепленная скважина с адаптером.

Способы обустройства скважины без кессона при помощи адаптера

Варианты установки адаптера для скважины:

1. Заказать монтаж системы водоснабжения под ключ у компании, профессионально занимающейся бурением и обустройством скважин. Достоинство – гарантия качественного выполнения работы и на все оборудование. Недостаток – дорого.
2. Купить адаптер и прочие устройства на воду самостоятельно и оплатить компании только монтажные работы. Достоинство – экономия на оборудовании. Недостатки – затраты времени на поиск, доставку устройств, возможные ошибки при подборе, гарантия только на монтажные работы.
3. Выполнить установку всего необходимого оборудования полностью своими руками (обязательно наличие опыта строительных и сантехнических работ). Достоинство – самый дешевый вариант. Недостатки – затраты сил и времени на земляные работы и монтаж, велик риск допустить ошибки.

Скважина в ограниченном пространстве.

Процесс обустройства скважины с кессоном: этапы работ

Порядок выполнения работ по монтажу скважины с металлическим кессоном (для сравнения):

1. Расчистка участка под скважину и кессон. Если планируется потребление воды из скважины более 100 куб. м/сут или бурение до водоносных горизонтов, являющихся источником централизованного водоснабжения, то необходимо предварительно получить разрешение (лицензию).
2. Бурение скважины. Установка обсадной трубы. Промывка мотопомпой.
3. Рытье котлована. Установка в него подземной рабочей камеры.
4. Выполнение отверстий в днище кессона под обсадную трубу, в стенках для выходов трубопровода, электрокабеля.
5. Крепление кессона к обсадной колонне сваркой. Дополнительное якорение.
6. Утепление камеры изнутри.
7. Монтаж насосного оборудования.
8. Монтаж трубопровода. Его прокладывают ниже уровня промерзания почвы. Штуцеры вваривают в стенки кессона.
9. Прокладка электрокабеля под землей в специальной защитной трубе.
10. Гидроизоляция кессона снаружи битумной мастикой. Засыпка котлована.
11. Наладка оборудования.
12. Проверка работы насоса и трубопровода.

Варианты обустройства.

Кессон может быть выполнен из бетонных колец. Тогда сварочные работы не понадобятся. На крышку рабочей камеры обязательно вешают замок. Даже если скважина находится на частной территории, то есть риск падения внутрь кессона детей или животных.

Обустройство скважины с применением адаптера

С помощью адаптера водопроводную трубу врезают прямо в стенку обсадной колонны ниже уровня промерзания грунта. Насос, автоматику, гидроаккумулятор размещают в специальном помещении или подвале. Получается экономия около 30 тыс. руб. на кессоне и его установке.

Конструктивные особенности устройства

Адаптер для скважины – усиленный быстроразъемный угловой переходник от вертикальной трубы, идущей от помпы, к горизонтальной подземной. Это приспособление должно надежно защищать трубопровод от попадания поверхностных вод, поэтому отличается от простых фитингов повышенной степенью уплотнения соединений. В комплект адаптера должны входить запасные резиновые прокладки.

Переходник скважинный состоит из 2 частей:

1. Внутренняя проточная – съемная, располагается в обсадной трубе.
2. Наружная (ответная) – неподвижно фиксируется снаружи.

Между собой детали скрепляются безрезьбовым соединением типа «ласточкин хвост». К стенке обсадной колонны их прижимают накидной гайкой и обжимным кольцом.

Конструкция адаптера.

Материалы, из которых делают адаптеры для скважин:

• латунь – стоит недорого, но служит недолго, постепенно вымывается цинк;
• пластик – самый дешевый и ненадежный вариант;
• бронза;
• пищевой сплав DZR – в основе латунь, но вымывание цинка не происходит;
• нержавеющая сталь.

Это тройник с резьбовыми выходами. Их назначение:

• нижний – для трубы, ведущей к насосу;
• верхний – для монтажного ключа;
• боковой – для ответной части и трубы, ведущей в дом.

На боковине тройника находится отверстие для крепления страховочного троса. На выходе, предназначенном для соединения с наружной частью, находятся клин с фиксатором и уплотнительное кольцо. За счет подвижности проточной части адаптера при необходимости можно вынуть из скважины погружной насос и снова спустить.

Наружная ответная часть

Это резьбовой патрубок с уплотнением из резины с обеих сторон. К нему прикручивают трубу, ведущую воду в дом. Со стороны соединения с внутренней частью скважинного переходника находится держатель – клиновые салазки. Его вставляют в заранее высверленное в стенке обсадной трубы отверстие. Эта деталь обеспечивает соединение «ласточкин хвост».

Достоинства и недостатки адаптерной технологии

Плюсы обустройства скважины через адаптер:

• дешево;
• простой и быстрый монтаж (за 1 день), возможна установка своими руками;
• экономия места на участке;
• минимальный риск промерзания труб зимой;
• пригодность для установки даже при высоком уровне грунтовых вод.

Минусы адаптерной технологии обустройства скважины:

1. Сложность эксплуатации. При необходимости слива воды приходится вынимать насос из обсадной трубы. Невозможна консервация на длительный срок.
2. Непригодность для скважин с двойной обсадкой.
3. Герметичность соединения деталей переходника и компрессионного фитинга, установленного сразу после него на трубопроводе, постепенно снижается из-за воздействия грунтовых вод, и проконтролировать этот процесс невозможно. Чаще всего проблема возникает с резиновой прокладкой переходника, находящейся снаружи обсадной колонны и контактирующей с почвой. Для ее замены, ремонта или замены самого адаптера приходится обкапывать скважину на глубину до 2 м.
4. Если к скважине подключено несколько независимых систем, то удалить воду только из одной невозможно, слив происходит сразу из всех труб.
5. Насос держится не на тросе, а на адаптере, что может вызвать постепенное разрушение стенки обсадной трубы. В худшем случае помпа просто вырвет переходник из колонны и упадет на дно скважины.

Инструкция.

Инструктаж по оснащению скважины адаптером

Поставить адаптер своими руками можно не только на новую скважину, но и на действующую. Во втором случае монтаж осложняется необходимостью рытья ямы вокруг обсадной трубы.

Для вырезания отверстия в стенке обсадной колонны понадобится дрель и специальная насадка к ней – биметаллическая коронка. Диаметр отверстия:

• адаптер 1 дюйм – 44 мм;
• адаптер 1 ¼ дюйма – 54 мм;
• адаптер 2 дюйма – 73 мм.

Для установки скважинного переходника понадобится сделать монтажный ключ из 3 отрезков стальной или пластиковой трубы и фитинга тройника. Это приспособление в виде буквы «Т». Длина вертикальной части должна быть равна расстоянию от края обсадной колонны до предполагаемого места установки устройства. Диаметр монтажной трубы должен быть таким, чтобы ключ плотно входил в верхнее отверстие переходника.

Проведение земляных работ

Обработка земли.

Если скважина действующая, то вокруг нее необходимо выкопать яму. Ее глубина должна быть такой, чтобы удобно было сверлить отверстие и монтировать скважинный переходник ниже уровня промерзания грунта. Диаметр ямы делают таким, чтобы можно было свободно расположиться в ней и работать с дрелью. От обсадной трубы к дому выкапывают траншею для трубопровода, тоже глубиной ниже уровня промерзания почвы.

Монтаж ответной части

Существует 2 положения деталей скважинного переходника относительно друг друга – монтажное и рабочее. Перед началом установки необходимо привести адаптер в позицию «для монтажа» и прикрепить ключ к верхнему отверстию. Иначе есть риск падения переходника в скважину. Установку начинают со сверления отверстия в стенке обсадной трубы. Его края нужно очистить от заусенцев.

Сняв крышку со скважины, адаптер со вставленным монтажным ключом опускают в обсадную колонну до высверленного отверстия. В него помещают неподвижную часть переходника и фиксируют ее снаружи резиновой прокладкой, обжимным кольцом и накидной гайкой.

С помощью монтажной трубы вынимают внутреннюю подвижную часть устройства из обсадной колонны. Установленную ответную часть поворачивают на 180° и окончательно заворачивают гайку. К резьбовому патрубку присоединяют трубу, идущую в дом. Диаметр трубопровода подбирают с учетом количества и производительности точек водозабора.

Подключение насоса.

Установка основной части

К нижнему входу адаптера подключают напорную трубу от насоса. Снова опускают устройство в скважину и надевают на клиновые салазки установленной неподвижной части. Переходник должен занять рабочее положение. После этого можно отсоединить монтажный ключ. На последнем этапе фиксируют страховочный трос. Он снимает часть нагрузки на адаптер и стенки колонны от помпы. Затем надевают на скважину крышку. Включив насос, проверяют герметичность соединений. Яму вокруг обсадной трубы засыпают сначала песком, затем грунтом.

Общие рекомендации по монтажу устройства

Производители скважинных адаптеров рекомендуют поручить установку этого устройства специалистам.

Несколько советов по самостоятельному монтажу переходника:

1. Ставить адаптер можно только на металлическую трубу – ее стенки долго выдержат вес насоса. При выборе обсадной колонны необходимо обращать внимание на толщину металла: чем она больше, тем лучше.
2. Диаметр погружной помпы нужно подбирать с учетом расстояния, которое внутри трубы занимает переходник. Иначе при поднятии и опускании насосного оборудования могут возникнуть сложности.
3. Сборку монтажного ключа и установку деталей устройства в позицию «для монтажа» удобнее выполнять в помещении.

Из-за существенных недостатков выбирать способ обустройства устья скважины адаптером специалисты рекомендуют лишь в случаях, когда установка кессона невозможна.

Высокая стоимость монтажа подземной рабочей камеры быстро окупается за счет низких по сравнению с обслуживанием скважинного переходника эксплуатационных расходов.

</index>Используемые источники:

• https://sovet-ingenera.com/vodosnab/kolod-skvazh/adapter-dlya-skvazhiny-svoimi-rukami.html
• https://stroyday.ru/stroitelstvo-doma/vodoprovod-i-kanalizaciya/adapter-dlya-skvazhiny.html
• https://vodatyt.ru/skvazhina/adapter.html
• https://vodasovet.ru/scvazhina/adapter-dlya-skvazhiny
