Обустройство отдельной котельной в частном доме своими руками: Инструкция +Видео

Изначально принципиальная схема котельной проектируется под конкретное теплосиловое оборудование. Перед монтажом домашней сети теплоснабжения список водогрейных установок часто меняется либо дополняется. Например, хозяин хочет поставить в топочной второй котел, бойлер и прочие аппараты, не предусмотренные проектом.

Возникает проблема: как уместить всю отопительную технику плюс элементы обвязки в помещение небольших размеров. Причем котельная в частном доме должна соответствовать нормам проектирования, соблюдение требований = безопасность при эксплуатации. Рассмотрим способы решения этой задачи.

Что можно разместить в топочной

Перед обустройством котельной нужно составить перечень оборудования, которое планируется установить в загородном коттедже. В первую очередь сюда относятся агрегаты, обеспечивающие работу системы отопления, холодного и горячего водоснабжения (ХВС, ГВС), различные электроустановки. Приведем полный перечень:

• источники тепла – котлы на разных видах топлива, внутренние блоки геотермального теплового насоса;
• агрегаты для приготовления горячей воды – бойлер электрический либо косвенного нагрева, газовая колонка, проточный водонагреватель;
• буферная емкость нужного объема;
• гидравлический разделитель (гидрострелка) с коллектором;
• гребенка со смесительным узлом для водяных теплых полов;
• оборудование ХВС и водоочистки – фильтры, гидроаккумулятор, насос, автоматика (реле давления);
• элементы обвязки – трубы, циркуляционные насосы, расширительные баки, запорная и регулирующая арматура;
• домовой электрощит.

Примечание. Накопительный водонагреватель необязательно размещать в топочной. Электрический бойлер можно расположить в ванной, газовую колонку – на кухне. Но если габариты котельной позволяют, лучше собрать все аппараты в одном техническом помещении.

Электрощит тоже допускается устанавливать внутри теплогенераторной, на отдельном простенке. На оставшейся свободной площади можно расположить громоздкую бытовую технику, например, стиральную машину, морозильную камеру.

Из приведенного перечня выбираем необходимое оборудование, руководствуемся проектом либо актуальной схемой отопления и водоснабжения. Рисуем планировку комнаты в масштабе и переходим к проектированию – размещению всех водо– и теплоснабжающих агрегатов. Но сначала придется изучить…

Нормативные требования к котельной

Наиболее точно сформулированы требования норм к теплогенераторным, работающим на природном и сжиженном газе (СУГ). Инсталляция электрокотлов регламентируется ПУЭ (Правилами устройства электроустановок). Четкое описание монтажа агрегатов на твердом топливе отсутствует, действие СНиП II-35-76 «Котельные установки» не распространяется на теплогенераторные мощностью меньше 360 кВт.

Устройство газовых котельных нормируется такими документами:

• СП 62.13330.2011 «Газораспределительные системы»;
• СП 42-101-2003 «Общие положения по проектированию»;
• СП 402.1325800.2018 «Здания жилые. Правила проектирования систем газопотребления»;
• СП 60.13330.2012 «Отопление, вентиляция и кондиционирование».

Рекомендация. Изложенные в перечисленных документах нормы не согласованы друг с другом. Отсюда возникают разночтения, затрудняющие сдачу объектов в эксплуатацию. Перед строительством топочной посетите офис организации-поставщика газа в вашем регионе и узнайте, какими Правилами нужно руководствоваться.

При устройстве любой котельной лучше следовать указаниям по монтажу газовых теплогенераторов. Причины:

1. Вероятность взрыва либо возгорания твердотопливного котла ничуть не меньше, чем отопителя на природном газе или жидком топливе. Соответственно, надо всегда соблюдать правила пожарной безопасности.
2. В дизельной теплогенераторной присутствует острый запах солярки, котлы на твердом топливе нередко выбрасывают дым внутрь помещения. Значит, нужна вентиляция.
3. Все отопительные агрегаты, сжигающие различные виды горючего, нуждаются в дымоходе.
4. Электрокотлы работают под напряжением 220/380 вольт, сила тока в цепи – минимум 5 ампер. Включение/отключение нагрева сопровождается щелчком контактора. Так что нагреватель просится в отдельную комнату с ограниченным доступом.

Размеры и другие параметры помещения

Топочную нельзя обустраивать в жилых комнатах частного дома. Исключение – местные нагреватели воздуха: газовые и электрические конвекторы, камины, печи на дровах. Где можно размещать котельное оборудование:

• в нежилых помещениях – коридоре, кухне, подвале, цокольном этаже при условии выполнения требований к размерам комнаты и вентиляции;
• во внутреннем помещении на любом этаже дома, специально предназначенном для установки котлов и водонагревателей;
• в пристройке либо отдельно стоящем здании, например, летней кухне или гараже;
• на улице под навесом (если не запрещает инструкция по эксплуатации конкретного аппарата).

Важное уточнение. Автономную котельную, работающую на сжиженном газе (СУГ), недопустимо устраивать в цокольном либо подвальном помещении. Смесь пропана с бутаном тяжелее воздуха, в случае утечки газ стелется над полом и не удаляется естественной вытяжкой.

В санузлах и ванных комнатах ставить газоиспользующие нагреватели нельзя. Теплогенераторная должна иметь окна, расчет площади остекления делается так: на каждый кубометр объема помещения приходится 0.03 м² светопрозрачной конструкции. Функциональное назначение окон в котельной:

1. Организация естественного освещения днем.
2. Отвод ударной волны на улицу в случае взрыва.

Остекление относится к легкосбрасываемым конструкциям. При взрыве газа или перегретого ТТ-котла стекло вылетает в первую очередь, нагрузка от ударной волны на стены существенно снижается. Это особенно актуально для легких каркасных зданий. По той же причине дверь из топочной должна распахиваться наружу.

Требования к объему и размерам котельной теплопроизводительностью до 60 кВт:

• минимальная высота потолков – 2 м;
• кубатура – минимум 8 м³;
• при установке 2 теплогенераторов указанные габариты увеличиваются до 2.5 м и 13.5 м³ соответственно.

Примечание. Мы привели нормы из документа СП 62.13330.2011. Свод Правил 402.1325800.2018 (более новый) уже требует выделить под топочную комнату высотой 2.5 м, минимальный объем – 15 м³. Отсюда разночтения и неприятные нюансы при сдаче котельных в эксплуатацию газовым службам.

Вентиляция теплогенераторной

Во внутренних, пристроенных и отдельных помещениях следует предусматривать естественную вытяжку и приток свежего воздуха. Конкретные требования:

• в котельной с газовыми теплогенераторами количество приточного и вытяжного воздуха равно 3 объемам комнаты в течение 1 часа (трехкратный воздухообмен) плюс подача воздуха на горение;
• для турбированных котлов, оборудованных закрытой камерой, предусматривается наружный забор воздушной смеси на горение;
• для агрегатов на твердом и жидком топливе делается однократный воздухообмен + дополнительный приток на горение (количество указывается в паспорте отопителя);


• вытяжка организовывается через вертикальный канал сечением 140 х 140 мм (или Ø150 мм), решетка располагается в верхней зоне котельной;
• приточный воздух подается через входную дверь 2 способами: снизу в полотно врезается вентиляционная решетка либо оставляется щель между полом и створкой (площадь сечения – 0.02 м²).

Дополнение. Если один из котлов потребляет сжиженную пропан-бутановую смесь, в помещении необходимо монтировать 2 вытяжных решетки – одна над полом, вторая – под потолком. Причину мы поясняли выше – СУГ значительно тяжелее воздуха.

Естественная вентиляция – типовое решение для бытовых котельных. Принцип работы следующий: в вертикальном вытяжном канале возникает природная тяга, удаляющая воздух из верхней зоны топочной. Создается разрежение, затягивающее свежие воздушные массы сквозь приточную решетку или зазор под дверью.

Правила устройства дымоходов

Труба для отведения продуктов горения используется в большинстве котельных. Дымоход нужно правильно построить – выбрать удачное место и одновременно соблюсти все требования. Правила прокладки дымовой трубы:

• диаметр (сечение) – не меньше выхода продуктов горения из котла;
• максимально разрешенное количество поворотов трубы на 90° – три;
• вертикальный ствол дымохода прокладывается прямо сквозь перекрытия либо вдоль наружной стены, максимальная длина горизонтального присоединительного участка – 3 м;
• для обхода пристенной трубой кровельного свеса разрешается использовать 2 колена 30°;


• верхний срез газохода не должен попасть в зону ветрового подпора, высота трубы определяется по чертежу;
• оголовки дымоходов, подключенных к газовым теплогенераторам, нельзя накрывать зонтами и различными колпаками;
• при проектировании котельной строящегося дома для каждого водогрейного аппарата предусматривается обособленный дымоотвод;
• в топочной существующего дома к отводящему каналу допускается подключать 2 котла.

Уточнение. Присоединение 2 источников тепла к одному вертикальному дымоходу производится на разных высотах с отступом 75 см, как это сделано на фото.

В деревянных и других домах, построенных из горючих материалов, труба прокладывается с противопожарным отступом от стены 50 см. Если конструкция обшита негорючей отделкой (лист металла, асбеста, минерита), указанное расстояние сокращается до 250 мм.

Узел прохода трубы сквозь деревянную стену котельной устраивается по аналогичному принципу. Нужно вырезать проем такого размера, чтобы отступ от стенки дымохода до древесины составлял 50 см. Если применяется изолированная труба типа сэндвич, интервал можно уменьшить до 38 см.

6 требований к размещению оборудования

По части интеграции отопительных и водогрейных аппаратов в помещение котельной нормы довольно демократичны:

1. Котлы, бойлеры, колонки, буферные емкости располагаются согласно инструкции производителя, с учетом удобства эксплуатации и ремонта. То есть, нужно обеспечить свободный проход к оборудованию.
2. Высота монтажа настенных теплогенераторов определяется из тех же соображений и лежит в пределах 1.5…1.8 м.
3. Ширина свободного пространства перед лицевой панелью отопителя – 1 м, расстояние от боковой стенки корпуса до строительной конструкции – минимум 3 см.
4. Если отопитель ставится вплотную к деревянной стене котельной либо подвешивается на нее, поверхность следует защитить несгораемым материалом. Лист металла или асбеста должен выступать за габариты корпуса на 10 см, сверху – на 700 мм.
5. Аналогичным образом защищаются деревянные полы топочной при инсталляции напольных котлов.
6. Минимальный технологический отступ от одного теплогенератора до другого принимается согласно инструкции по монтажу конкретного агрегата, но не меньше 100 мм.

К размещению деталей обвязки котельной – насосов, расширительных емкостей, арматуры – строгих требований нет. Обычно перечисленные элементы крепятся вместе с трубами к стенам.

Справка. Сейчас в продаже имеются блочные (модульные) мини-котельные, собранные по всем правилам. Вы покупаете готовое изделие либо заказываете свой комплект оборудования – производитель изготавливает топочную по индивидуальному проекту. Модуль устанавливается во дворе около дома.

Варианты компоновки агрегатов

Изучив все требования нормативной документации, можем приступать к проектированию топочной и расстановке оборудования. Если вы планируете обустраивать котельную в частном доме своими руками, то необходимо заранее составить список теплосиловых агрегатов и выяснить их размеры. Тогда получится обыграть варианты компоновки на бумаге – нарисовать план комнаты и расставить технику разными способами.

Перейдем непосредственно к рекомендациям, как уместить оборудование внутри котельной:

1. Если осталась возможность поменять габариты помещения, старайтесь уйти от квадратной формы в плане. Поскольку водонагреватели и другие элементы располагаются вдоль стен, середина квадратной комнаты останется свободной, то есть, неиспользуемой.
2. Удачное решение – прямоугольное помещение с окном и дверью на противоположных коротких стенах. Еще вариант: вход и окно сделаны в смежных перегородках, а оставшиеся 2 стены и 2 угла займет оборудование.
3. При недостатке места выбирайте малогабаритные либо подвесные агрегаты. Примеры: настенный бойлер горизонтального монтажа или напольный вытянутый кверху бак типа slim.
4. Как рационально использовать площадь возле окна: установите рядом невысокое напольное оборудование, например, газовый стационарный теплогенератор. Если удачно расположить дымоход, труба почти не перекроет световой проем.
5. Старайтесь максимум агрегатов развесить по стенам на высоте 1.6…2 м, под ними уместится коллектор теплых полов и остальная разводка отопления.
6. Громоздкий теплоаккумулятор задвиньте в угол, но оставьте просветы 5—10 см для прокладки трубопроводов обвязки.
7. Любой напольный котел можно поставить боком вплотную к стене. Тогда с другой стороны останется проход для обслуживания и чистки дымохода, как показано ниже на видео.

Примечание. При катастрофической нехватке места электрический накопительный водонагреватель можно вынести в соседнюю комнату. Бойлер косвенного нагрева переместить сложнее, резервуар подключается несколькими трубами + система рециркуляции.

Сложнее всего разместить в котельной 2 напольных габаритных котла, например, дизельный + пеллетный с бункером. Попробуйте их расположить около длинной стены без окна, там же выполните сборку схемы отопления. Между котлами и другим оборудованием оставьте проход 0.6 м. Рассмотрите вариант компоновки возле противолежащих стен или друг против друга, но тогда придется тянуть магистрали через помещение.

Остаток площади вдоль простенков и перегородок отдайте под систему водоочистки с гидроаккумулятором. Если вам удалось применить только настенные тепловые агрегаты, в котельной останется место для разных полезных вещей – раковины, небольшой ванны для обуви или стиральной машины.

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).

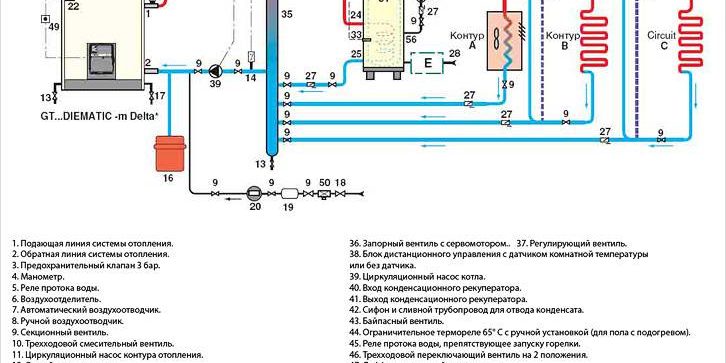

7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Заключение

Сложность компоновки и подключения теплосилового оборудования зависит от размеров и конфигурации помещения, количества агрегатов, числа потребителей. Отапливаемая площадь не всегда играет роль, котельная в доме 100 м² может включать 2—3 теплогенератора, накопительный водонагреватель и теплые полы. Соответственно, схема топочной и монтаж усложняется. В подобной ситуации не помешает консультация эксперта.

Обустройство отдельной котельной в частном доме своими руками. Достаточно частным явлением является необходимость в своем деревянном или кирпичном доме построить искусственную отопительную систему. Самым популярным решением этой проблемы стало обустройство котельной в частном доме, своими руками  которую сделать не составит труда. Но следует сразу же понимать, что данная система является потенциальной опасностью, поэтому строить ее следует строго по всем документам, в которых указаны нормативы.

Котел может быть расположен в самом частном доме (в подвале, на кухне или на цоколе), а может находиться в отдельной пристройке. Системы, установка которых выполняется в жилых помещениях (к примеру, на кухне), не должны иметь мощность больше, чем в 30 кВт. Если же установка будет произведена в отдельном помещении (на цоколе или в подвале), допустимо устанавливать котел мощностью от 30 до 200 кВт. Если по своей мощности установка больше, нежели 200 кВт, она может быть размещена в отдельной пристройке, или же в строении, которое стоит отдельно от дома.

Виды теплоносителей

В роли топлива для системы отопления можно использовать различные виды теплоносителей. Если вы решили использовать природный газ, то самым лучшим с точки зрения безопасности будет решение вынести рабочий котел подальше от жилого помещения. Но в этом случае даже к такому устройству будет применен ряд требований, которые обязательно следует выполнить.

Есть такие разновидности выносных котельных:

• Стационарные (их устанавливают в отдельно расположенном здании, подальше от жилого дома).
• Крышные (как правила, находятся в пределах чердачного помещения постройки).
• Блочно-модульные (их используют как отдельный мобильный блок).
• Пристроенные (расположены внутри пристройки возле дома).
• Встроенные (расположены внутри дома).

Для проведения установки котельной будет лучше, если вы воспользуетесь услугами опытного строителя, который сможет выполнить установку правильно, чем сделать все собственноручно и так, что потом все равно потребуется помощь подрядчика, но тогда это обойдется даже дороже. Помимо этого, опытные специалисты рекомендуют различные варианты выполнения работ, а это позволит существенно сэкономить на времени и материалах.

Подбираем энергоноситель

Итак, чтобы выбрать энергетический носитель для отдельной котельной в частном доме своими руками, давайте рассмотрим информацию по каждому из них.

1. Самым выгодным с точки зрения экономии является природный газ. У него есть и много других достоинств, а именно то, что этот энергоноситель является экологически чистым. После его сгорания остается по минимуму сажи, что дает возможность провести очищение котла и дымохода в несколько раз реже, чем если бы вы использовали другие виды топлива. Газ можно хранить в особой емкости – газгольдере или же подключиться к газопроводу. Последний вариант самый выгодный, но иногда очень сложно добиться разрешения для подключения.
2. Жидкое топливо разрешено использовать и без получения разрешений от различных организаций. Во время проектирования участка имейте ввиду, что требуется создать все условия для подъезда заправщика к емкостям для топлива. Системы, которые питаются от дизельного топлива, требуют ежегодную регулярную очистку от накопленной сажи (в дымоходе и котле). Не менее важно покупать только качественное дизельное топливо, так как иначе котел начнет часто ломаться, а после и вовсе может выйти из строя.
3. Твердое топливо является самым дешевым  и доступным типом энергетического носителя, но его использование имеет несколько далеко не самых радужных перспектив. В таком случае котле будет протапливаться своими руками, а дрова потребуется подкидывать постоянно и в ручном режиме. Регулировка температуру также будет проблематичной. К примеру, чтобы прогреть дом, придется вставать ночью и подсыпать в топку топливо. Также быстро засоряется дымоход и котел, из-за чего требуется частая чистка. Отопление твердотопливным энергоносителем можно использовать как резервное или же в том случае, когда не получается организовать никакие другие виды отопления.
4. Для электрических котлов не требуется отдельное помещение, а также не нужна будет чистка своими руками – такие котлы полностью экологичные, так как от них нет отходов. Электрические котлы могут питать от трех- или однофазной сети. Если мощность устройства больше 12 кВт, подойдет лишь трехфазная сеть, и для ее подключения потребуется получить особое разрешение из соответствующих инстанций. Недостатком системы является высокое потребление, и как следствие, стоимость электрической энергии.

Подготовительные работы

При проектировании следует учесть требования нормативных актов, а также придерживаться рекомендаций.

К ним можно отнести:

• Монтаж котельной в частном доме своими руками следует проводить в помещении для котла, так как выделяемого тепла будет недостаточно.
• Рекомендуем купить заранее все котельное оборудование, еще до начала строительных работ. Это даст все шансы учесть требования, выставленные производителем к установке котла и правильно создать технологические отверстия в конструкциях, которые послужат для подвода труб, дымохода и прочего.
• Нельзя делать пристройку к любому другому дому, а особенно к деревянному в том месте, где есть окна или другие виды проемов. Для этого лучше всего использовать глухие стены постройки или заделывать оконные и дверные проемы, которые есть в стене, примыкающей к котельной.
• Высота потолков в котельной должна быть не менее 2,5 метров. Внутренний объем помещения котельной не должен быть меньше, чем 15 м³. Площадь обязательно должна быть хотя бы 4 м².
• Также советуем выдерживать размеры котельной, которые нужны для газового котла даже в тех случаях, если установка будет работать на каком-либо другом виде теплового носителя.
• В помещении обязательно должна быть вентиляция. За 1 час вытяжка должна прокачивать такой объем воздуха, который в 3 раза больше, чем суммарный объем помещение и то количество воздуха, которое расходуется на горение топлива.

Установка начальных систем

По требованиям, которые указаны во всей нормативной документации, в котельную следует подводить контур заземления. Для этого следует использовать четыре трубы из металла, которое следует вбить в почву строго вертикально по всему периметру котельной, т.е. по ее углам. Соединение труб следует выполнять при помощи уголков из металла, сваркой. По стальным пруткам подведите заземление к дому, причем их диаметр должен быть больше, чем 1,2 см.

В котельной частного дома своими руками должен быть установлен канализационный сток, который будет служить защитой при сливе воды из отопительной системы. Для этого можно сделать отверстие в полу (что-то вроде приямка), глубина которого должна быть 50 см. для обеспечения притока свежего воздуха для вытяжки советуем сделать в стене специальное отверстие. Размеры отверстия подбираем в расчете 8 см² на каждый кВт мощности установки (в случае, когда воздух поступает с улицы). Если воздух подводится с других помещений, на каждый кВт мощности должно быть не менее 30 см² отверстия. Также недопустимо использовать принудительную вентиляцию, если котельная работает на газу.

Также обратите внимание на то, что нельзя соединять несущие стены с тем, которые построены, для котельной потребуется строительство отдельных стен, которые ни от чего не зависят, даже в том случае, когда они будут примыкать к зданию. Если вы используете газопровод для подачи теплового носителя, требуется сделать в стене гильзу ввода, через которую будет проложена труба. Гильзу следует закрепить в стене керамзобетоном. В роли гильзы можно использовать обрезок трубы 10*10 см, причем изнутри отверстие обязательно должно быть утеплено. В помещении обязательно должно быть естественное освещение, не меньше 0,025 м² на каждый м³ объема помещения изнутри.

Установка потолка

Главное требования к верхнему перекрытию заключается в том, чтобы оно оставалось легким. Это требуется для того, чтобы обеспечивать безопасность, так как при взрыве именно верхняя часть здания будет принимать на себя основной удар разрушения. В результате из-за этого энергия будет погашена благодаря разрушению лишь одного перекрытия сверху, но никак не стенами.

Помимо этого, следует выдерживать нормы утепления. Для этого можно использовать теплоотражающую пленку, или же обшить потолки ГКЛ/КВЛ. Котельная обязательно должна быть огнестойкой, уровень 0,75 часа и чтобы огонь не распространялся по всей конструкции. Для этого нужно правильно подбирать стройматериалы и использовать обработку уязвимых к огню частей для подстраховки.

Отделка

Как гласят требования нормативной документации, пол обязательно должен быть выровненным, а стены покрыты слоем штукатурки. Желательно, чтобы нижняя часть помещения была водонепроницаемой. Это даст возможность минимизировать негативные последствия при возможной аварии в отопительной системе.

При отделочных работах можно также дополнительно повышать теплоизоляционные/шумоизоляционные свойства помещения, которое будет играть роль котельной. Для этого допустимо использовать панели ПВХ или отражающие ТИМ-панели.

Схема котельной при использовании твердого топлива

Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент  — выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.

Минимальные условия для эксплуатации твердотопливного оборудования:

• расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
• выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
• снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
• исключение надстроек над бункером.

Технологический состав котельной с ТТ-теплогенератором

Перечень оснащения для топки твердым топливом включает:

• котел с необходимыми баками, резервуарами и т.п.;
• комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
• бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
• труба отвода дыма эффективного диаметра и высоты;
• организованный сливной комплекс на случай простоя аппарата;
• погодозависимая или настраиваемая автоматика;
• система огнеудаления и пожаротушения.

К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.

План котельной с газовым котлом

Задействование в качестве теплоносителя природного газа – экономичное и продуктивное решение, но сопряженное с большим риском по причине взрывоопасности. Устроение помещения для газового котла по этой причине имеет жесткие требования, изложенные в СНиПе.

Данный вид топлива даже в незначительных количествах способен оказывать вредное воздействие на здоровье, поэтому одним из важных принципов безопасного использования газа является хорошая вентиляция. Отсутствие качественной вытяжки влечет за собой меньшую теплоотдачу при одинаковом расходе.

Схема расположение оборудования котельной частного дома зависит от его мощности и эксплуатируемого состояния газа. Сжиженная форма категорически не допускает установки источника теплоснабжения в подвале. Удельный вес такого носителя гораздо больше воздуха, при утечках он концентрируется в низовьях здания, где может инициировать взрыв.

Нет нужды подыскивать или выстраивать отдельный угол для приборов с мощностной характеристикой до 60кВТ. Вполне возможна установка в кухне, на чердаке, в кладовой и т.д., если они отвечают условиям:

• наличие окна с форточкой;
• объем не менее 15 кубометров и сверху по 0,2 кубометра на каждый выделяемый киловатт;
• высота минимум 2,5 м.

Более мощные агрегаты должны размещаться в обособленных бытовках на любом этаже, при этом цокольный следует рассматривать в последнюю очередь. Отдельно стоящие котельные должны иметь собственный фундамент с присутствием в нем определенной доли песка. Точку, где топится аппарат, необходимо привести в соответствие нормативам:

• окна от 0,5 кв.м,
• ширина дверного проема от 0,8м,
• обшивка огнеупорным материалом с пределом огнестойкости не менее 45 минут,
• наличие свободного пространства вокруг теплогенератора радиусом 0,7м и больше.

Набор технических средств газовой котельной

Применение газа для обогрева производится при участии:

• отопительного котла;
• бойлера, нагревающегося за счет газооборудования, обеспечивающего жилье горячей водой;
• распределительного коллектора, в состав которого входят циркуляционный насос, гидравлический распределитель и гребенка;
• расширительной емкости, служащей нейтрализатором увеличивающегося давления вследствие повышения температуры носителя;
• группы безопасности в комплектации из манометра, предохранительного клапана и отводчика воздуха;
• труба отвода дыма эффективного диаметра и высотой над уровнем конька крыши не менее 5м с дополнительным каналом для чистки;
• организованный сливной комплекс на случай простоя аппарата;
• навигация в виде электронной автоматики;
• система огнеудаления и пожаротушения.

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

• бак заполняется холодной водой;
• из котла в теплообменник поступает горячий носитель;
• нагретая поверхность змеевика отдает тепло водной массе;
• из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

• расположение в максимальной близости от теплогенератора (котла);
• организация ровной нескользкой поверхности;
• оснащение гидроаккумулятором для предупреждения теплового расширения;
• монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
• обустройство обратными клапанами для предотвращения противотока;
• врезка фильтров для повышения качества жидкости;
• правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Значение теплоаккумулятора в котельной

Тепловые аккумуляторы, иначе называемые буферными емкостями, наиболее эффективны в схемах котельных частного дома с твердотопливными котлами. Их применение позволяет создать контуры с естественной циркуляцией. Это те пути, по которым двигается теплоноситель при отключении электроэнергии, и, как следствие, прекращении работы насоса.

Принцип действия теплогенератора с теплоаккумулятором следующий:

• одновременно с подачей тепла в отопительную систему источник теплоснабжения нагревает носитель в буферной емкости;
• после выключения ТТ-котла термодатчик сигнализирует насосу, который инициирует подачу накопленного в емкости теплового аккумулятора носителя в сеть;
• при достижении необходимого температурного режима датчик подает сигнал о выключении, и теплоподача останавливается.

Остывание теплоносителя происходит медленно, благодаря хорошей теплоизоляции. Циклы запуска и остановки насоса происходят много раз, пока вода в теплоаккумуляторе не остынет.

При обвязке с обогревательным оборудованием следует избегать большого количества поворотов и колен. Диаметр труб должен соответствовать патрубкам котла.

Значение буферной емкости:

• повышение безопасности;
• экономическая выгода;
• создание более комфортных условий.

Эксплуатация двух котлов в котельной

Сегодня схема с двумя котлами весьма в котельных частного дома востребована. Ключевое значение заложено в вопросе их консолидации. Решением задачи занимается автоматизация работы оборудования.

Ручное переключение между котлами производится самостоятельным закрытием двух кранов. Два оставшихся при этом остаются открытыми. В автоматическом режиме функции регуляторов берут на себя 2 обратных клапана для предотвращения ненужных движений через отключенное оборудование.

Пути перемещения теплоносителя в автоматизированном процессе всегда свободны. Насос функционирующего котла в любом случае гонит его через бездействующий агрегат по малому кругу. Проблему холостого хода призваны исключить обратные устройства, расположенные, к примеру, на возвратной ветке.

Еще одним элементом автоматики является термостат, сигнализирующий оборудованию о прекращении работы. Пока этого не произойдет, теплоноситель будет бесполезно кружить в схеме через остановившийся аппарат, создавая помехи для деятельности включенного прибора.

Читайте так же:



Оглавление

1. 1Общее описание
2. 2Виды котельных
3. 3Элементы оборудования
4. 4Правила постройки
5. 5Проведение работ
6. 6Видео
7. 7Схемы

Вопрос отопления жилого помещения и обеспечения его горячей водой является одним из наиболее важных для любого домовладельца. В городе проблем с этим, как правило, нет. Для обеспечения домов теплом там работают целые службы. А вот в условиях частного домовладения всё может быть далеко не так однозначно. Поэтому точно определиться с тем, как сделать котельную в доме правильно достаточно важно.

Необходимо сразу оговориться, что озвученный процесс достаточно сложен и потребует немалых знаний и умений в самых разных областях строительства, а некоторые его этапы и вовсе потребуют услуг профессионалов. Но в то же время иметь общее представление о том, что собой представляет котельная, из каких узлов она состоит и по каким правилам должны проводиться работы по ее строительству, стоит каждому.

Общее описание

Прежде чем перейти к описанию технологических аспектов процесса строительства котельной, стоит определиться с тем, что под этим следует понимать. Итак, котельной можно считать помещение, специально созданное или обустроенное для размещения отопительного оборудования и управления системой отопления. А также для обеспечения возможности ухода и, при необходимости ремонта этого оборудования.

Виды котельных

В зависимости от того как расположена котельная можно выделить несколько видов таких помещений.

Котельная в подвале

Встроенная котельная. Здесь имеется в виду, что котельное помещение обустраивается в одном из помещений дома. Стоит знать, что элементы отопительного оборудования при работе могут создавать шум. Конечно, если котельная занимает одно из множества помещений огромного особняка, то этот вопрос менее значим, но вот в случае обычного дома встроенное расположение котельной не самый лучший выбор.

В пристройке

Пристроенная котельная. Можно сказать, что такой вариант более предпочтителен. Вообще, вопрос постройки и расположения котельной должен решаться еще на этапе проектирования дома, но если это сделано не было, как например, в старых домах с печным отоплением, то пристройка – это наилучший выход.

Отдельностоящая

Котельная в отдельном помещении. Такой выбор будет наиболее оптимальным в большинстве случаев. Если котельная оборудована в отдельном строении, то можно не беспокоиться, что шум работающего оборудования потревожит домочадцев, это также позволит значительно более свободно установить элементы системы отопления.

Элементы оборудования

Принципиальная схема устройства котельной

Рассматривая вопрос о том, как построить котельную, нельзя обойти вниманием и то, какие элементы внутри помещения предстоит разместить.

1. Одним из основных элементов отопительной системы является сам отопительный котел. Именно внутри этого элемента происходит сжигание топлива.
2. Бак-водонагреватель. Как следует из названия этого элемента, он служит для нагревания воды. Это происходит благодаря циркуляции теплоносителя по специальным трубкам внутри бака.
3. Коллектор-распределитель. Этот конструкционный элемент, как не сложно догадаться, служит для распределения теплоносителя по системе отопления, а также регулируют его температуру.
4. Дымоход. Без этого элемента невозможно функционирование ни одной системы отопления (кроме парапетных котлов). Благодаря ему производится отвод дыма, образующегося при сгорании топлива в отопительном котле.

С автоматическим твердотопливным котлом

Кроме того, в систему отопления, размещаемую в котельной, входят и такие элементы, как система безопасности котла, устройство автоматического управления, трубопроводы и прочие части.

Правила постройки

Перед тем как приступать к постройке помещения котельной, полезно ознакомиться с рядом обязательных правил и требований, которые должны соблюдаться.

Требования к вентиляции в топочной котельной

• Система вентиляции котельной должна подбираться с учетом мощности котла.
• При установке котла следует учитывать, что в помещении должно быть достаточно свободного пространства для его комфортного обслуживания. Как правило, эти показатели указываются в сопроводительной документации, прилагаемой к котлу.
• Складирование и хранение горючих веществ в помещении котельной строжайшим образом запрещено. Это превратит и без того опасное помещение в настоящую бомбу, поэтому для этих целей лучше использовать другие хозяйственные постройки.
• Если котельная встроенная или пристроенная, то дверь, ведущая в остальные помещения дома, должна быть отделана противопожарными материалами.
• Стены помещения котельной должны быть изготовлены из кирпича или бетонных блоков.
• В одном помещении не должно быть установлено больше двух котлов.

Вышеперечисленные правила являются общими, вне зависимости от типа установленного в системе отопления котла. В дополнение к сказанному, можно добавить, что если в котельной установлен газовый котел, то в этом случае есть несколько дополнительных условий. Например, всё электрооборудование такой котельной должно быть вынесено в отдельное помещение. Все элементы электропроводки должны быть хорошо заизолированы.

Проведение работ

Если с типом котельной и применяемого в ней оборудования всё решено, то можно переходить к самой постройке.

Строительство котельной

1. Сначала должен быть составлен подробный план и чертеж будущего строения. В нем нужно отразить необходимые размеры и параметры помещений. Также должна быть составлена схема самой системы отопления, на которой нужно отметить все ее элементы.
2. После этого можно начинать работы. И первым их этапом должно быть рытье котлована под фундамент. Следует обратить внимание, что при этом нужно обеспечить устройство системы канализации. Конечно, эта стадия работ пропускается, если котельная будет встроенной.
3. После заливки фундамента можно начинать возводить стены котельной. Как было сказано выше, для этих целей должен быть использован либо кирпич, либо бетонные блоки. Это необходимо, исходя из соображений безопасности.
4. Завершающим этапом стройки будет установка крыши. Здесь никаких особенных ограничений нет.

Стоит добавить, что при постройке помещения котельной должны быть соблюдены и некоторые правила, касающиеся объема помещения.

• Прежде всего, нужно помнить, что высота помещения котельной должна быть не менее 2,5-2,7 метра.
• Что касается площади, то максимальные ограничения обусловлены лишь здравым смыслом, а вот что касается минимальных допустимых объемов, следует знать, что помещение котельной не должно быть меньше 6–7 квадратных метров, при том, что объем должен быть не менее 15 м³.
• При постройке котельной важно помнить и то, что такого рода помещение, должно быть оборудовано мощной системой вентиляции, а также канализацией для отвода конденсата.
• Дымоход котельной должен быть смонтирован таким образом, чтобы верхняя его часть выступала над уровнем конька, для лучшего функционирования. К тому же, дымоход должен быть оборудован дополнительными отверстиями для чистки.
• Необходимо также учесть, что котельная должна быть оборудована, как минимум одним окном, площадь которого не меньше 0,5 квадратного метра.

Также должны быть учтены особенности внутренней отделки помещений такого типа. Для этих целей должны быть использованы только трудновоспламеняемые материалы. Так пол котельной лучше всего изготовить при помощи технологии бетонной стяжки, а оформить стены наиболее целесообразно при помощи кафельной плитки. Многообразие расцветок позволяет в полной мере осуществить свои дизайнерские амбиции, а прочность и неподверженность горению этого материала добавят безопасности.

Отделка кафельной плиткой

Что касается установки оборудования и монтажа системы отопления, то необходимо знать, что если нет достаточного количества знаний и опыта, то работы лучше доверить специалистам. Хотя определенные работы, например, подготовку помещения можно выполнить самостоятельно.

В заключение можно добавить, что при оборудовании и строительстве котельной должны соблюдаться определенные правила. Наиболее важные из них описаны выше. Что касается самого выполнения работ, то оно требует аккуратности, точности и определенной квалификации. Особенную осторожность необходимо проявлять при установке оборудования и электрификации помещения. А также, перед началом работ стоит ознакомиться с документацией и нормативными актами, регламентирующими выполнение работ.

Видео

Подробнее о требованиях к проекту котельной расскажет специалист:

Схемы

С одним котлом, контуром отопления и двумя смесительными контурамиС одним котлом, контуром горячего водоснабжения, рециркуляционным насосомС одним котлом, гидравлической стрелкой, контуром горячего водоснабженияС двумя котлами, гидравлической стрелкой, контуром горячего водоснабженияС двумя котлами, двумя смесительными контурами, рециркуляционным насосомМатериалы по теме

• Удаление воздушной пробки из системы отопления
• Как установить теплый плинтус
• Как сделать отопление в гараже
• Как сделать тепловую пушку
• Как сделать котел отопления
• Как сделать рекуператор

Читайте также

Используемые источники:

• https://otivent.com/kotelnaja-chastnogo-doma
• https://domsdelat.ru/otoplenie/obustrojstvo-otdelnoj-kotelnoj-v-chastnom-dome-svoimi-rukami-video.html
• https://eurosantehnik.ru/tipovye-sxemy-kotelnoj-chastnogo-doma.html
• http://stroysvoimirukami.ru/kak-sdelat-kotelnuyu-v-dome/
