Вода по трубопроводу должна течь в одном направлении. Предназначение обратного клапана в том, чтобы не допускать изменения движения потока в противоположную сторону. Если в системе используется несколько насосов, то целесообразно установить обратный клапан: он защитит сами насосы, арматуру и другое оборудование от перепадов давления. И даже в случае повреждений каких-то участков системы, обратный клапан будет препятствовать вытеканию большого количества воды.
Применение обратного клапана

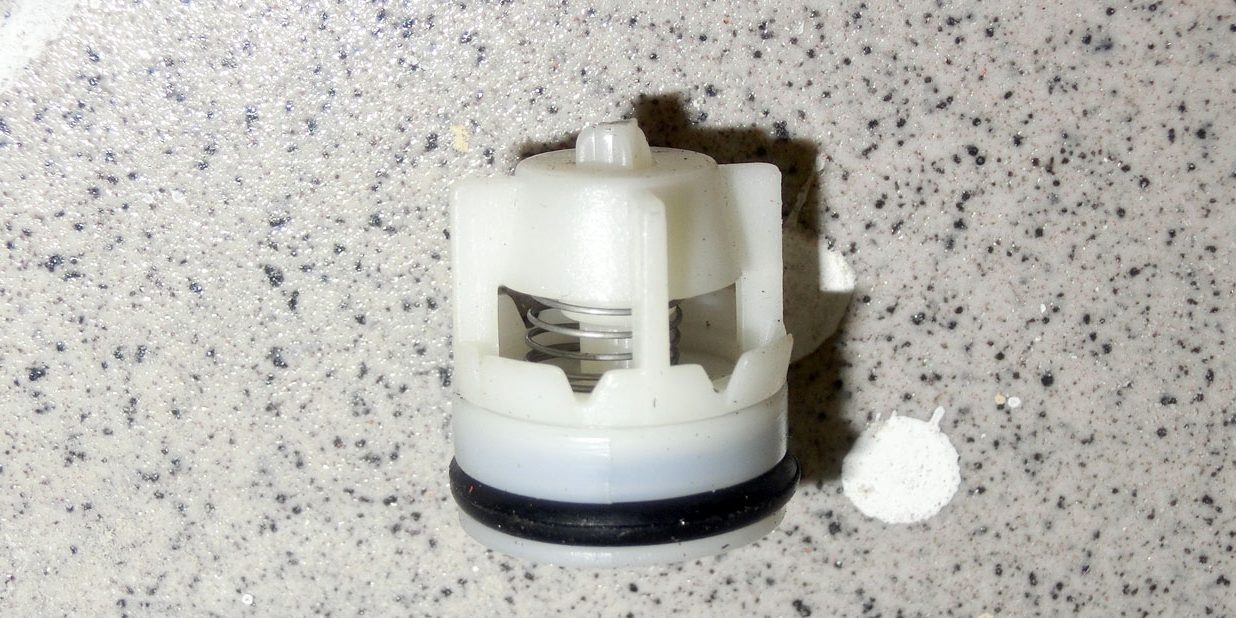

Сам механизм представляет собой цилиндр, имеющий внутри маленькую пружину, и круглая перекрывающая пластина. При помощи пружинки клапан первоначально закрыт. Пружина становится слабее при напоре воды, и клапан открывается, пропуская воду. Если же произошла утечка, остановился насос либо что-то еще, и мощность потока воды уменьшилась, перекрывающая пластина закрывается. Обратный клапан не дает возможности воде, не подверженной давлению, течь обратно.
ЗАМЕТКА. Благодаря обратному клапану аварийный участок автоматически отключается от обратного потока.
Целесообразно установить обратный клапан в доме, оборудованном системой водозабора с использованием насоса, чтобы при остановке его работы вода не вытекла в колодец либо скважину. Благодаря наличию клапана в трубопроводе постоянно будет вода, поэтому не будет необходимости дожидаться, когда же вода после включения дойдет до крана. При сбоях в электричестве либо отключении насоса, не придется заново заливать воду с систему.
Нужен ли клапан в квартире?
Желателен, если установлен бойлер. Обратная арматура будет противодействовать утечке горячей воды к соседям. Также если стоит счетчик на воду. Зачастую в сам прибор измерения воды уже встроен клапан, чтобы не давать устройству «скрутиться» в противоположном направлении. Но поскольку эти встроенные клапаны очень низкого качества, лучше отдельно поставить добротный сразу после установки счетчика воды. В квартирах давление в трубах с горячей и холодной водой зачастую отличается. Клапан поможет и здесь. Из-за ошибок при монтаже канализации постоянно существует возможность затопления жилья отходами из канализации. Особенно в зоне риска жители первых этажей.
Если помещение обогревается при помощи котла, есть вероятность, что изменится давление в системе, в контур попадет воздух либо возникнут другие неисправности, при которых поток горячей воды сменит направление. Если обратный клапан установлен не будет, ситуация непременно приведет к серьезной аварии.
ВАЖНО Клапаны повышают гидраливтическое сопротивление. Речь идет в основном о пружинных конструкциях. Другой серьезный «минус» обратных клапанов касается мембранных механизмов без пружин: когда они резко закрываются, то провоцируют риск гидраливтического удара и быстро изнашивают систему. Но наклонные затворы и амортизаторы разрешат эту проблему.
Классификация обратных клапанов на воду
В зависимости от своего устройства обратные клапаны делятся на:
Дисковые пружинные клапаны. Наиболее компактные. В таких клапанах затворным механизмом служит пластина (диск) со штоком на пружине. При нормальном давлении диск отжимается, и вода свободно протекает. Когда давление снижается, и поток стремится в обратное направление, пружина прижимает диск к седлу и перекрывает отверстие. Бывают 15 мм – 200мм.
Двустворчатые клапаны. Устанавливаются в сложных гидросистемах, где из-за того, что насос прекратил работу, может случиться гидроудар. При нормальном давлении складывается пополам, пропуская воду. Если же вода стремится сменить направление на противоположное, диск прижимается к седлу. Применимы для труб большого диаметра (50 мм – 700 мм).
Межфланцевые клапаны. Небольшого размера и легкие. Если будет необходим ремонт такого клапана, то придется демонтировать полностью, поскольку в механизме не предусмотрены фланцы. Межфланцевый клапан можно устанавливать в любом положении (горизонтально, вертикально либо под наклоном). Монтируются строго по направлению потока жидкости. Нередко их устанавливают с полипропиленовыми трубами.
Шаровые клапаны. Пружина прижимает шар к седлу при нормальном потоке воды. Если давление упадет, шарик перекроет стенки отверстия, прижимаясь к его стенкам. Их чаще всего используют в сантехнике. Шаровой клапан также используется в водопроводных системах, поскольку вода там идет чистая, а трубы небольшого диаметра.
Обратные поворотные клапаны. Запирающий элемент – «захлопка». При нормальном потоке воды она находится в открытом положении, если же давление начинает падать, крышка, захлопнувшись, перекроет проток воды. Делятся на простые (до 400 мм) и безударные. Безударные обратные клапаны монтируются в трубы большого диаметра, где крышка, перекрывая поток, может вызвать гидравлический удар. Поворотные клапаны практически не чувствительны к загрязнению среды. По этой причине они используются для монтажа в отопительные системы, так как постоянная циркуляция воды там ее сильно загрязняет. При установке клапана большого диаметра необходимо использовать демпфер.
Полипропиленовый. Обратные пружинные клапаны с полипропиленовым корпусом. В системы водоснабжения, сделанные из пропиленовых труб, обычно монтируют обратные клапаны с пропиленовым корпусом. Внешне фитинг похож на косой отвод. В трубопровод крепится пропиленовая арматура при помощи полифузионной сварки.
Подъемно-золотниковые клапаны. Затворным механизмом является подъемный золотник. При нормальном потоке жидкости золотник поднят.
ВАЖНО! Ось подъемно-золотникового клапана обязательно должна располагаться вертикально, поэтому они могут быть установлены лишь на участках трубопроводов, которые находятся в горизонтальном положении.
Есть возникнет необходимость отремонтировать такой клапан – не обязательно его полностью демонтировать. Его минус: он слишком чувствителен к загрязненности среды.
Лепестковые клапаны. Также их называют гравитационными. Основной характеристикой является то, что они имеют в своей конструкции малоупругую пружину, которая обладает невысоким сопротивлением. А иногда ее и совсем нет.
Правильно подбор обратного клапана и верная его установка обеспечат точную работу всей трубопроводной системы.
Применение обратных клапанов на воду. Как установить клапан воды своими руками
Монтировать самому обратный клапан на воду довольно легко: достаточными будут минимальные сантехнические навыки. Также иметь в наличии все требующиеся инструменты.
Монтировать обратные клапаны на воду необходимо в зависимости от их метода крепления:
- Межфлянцевые клапаны устанавливаются быстрее всего. Самое большое число обратных клапанов крепится таким образом. Клапан монтируется между двумя флянцами в систему и фиксируется при помощи уплотнительных прокладок. Межфланцевый дисковый обратный клапан должен быть установлен строго в направлении потока воды.
- Обратные клапаны, которые применяются в насосных станциях, присоединяются к фланцам в трубопроводе при помощи уплотняющих прокладок. В основном это клапаны, монтируемые на трубопроводах больших диаметров, и состоящие из чугуна.
- В жилых домах самым оптимальным способом крепления является муфтовое крепление, в котором клапан наворачивается на муфты.
- Ось золотника в обратном подъемном клапане непременно должна располагаться вертикально.
- Во время монтажа поворотного клапана, необходимо следить за тем, чтобы ось поворота «захлопки» была выше, чем ось потока.
- При креплении под приварку обратный клапан приваривается к трубопроводу при помощи сварки.
- При выполнении муфтового крепления клапан присоединяется посредством резьбовой муфты.
При монтаже обратных клапанов обязательно внимательно следить за направлением потока в системе. Направление воды через клапан будет помечено стрелочкой на корпусе устройства.
ВАЖНО! Необходимо проводить регулярное техническое обслуживание клапана. Устанавливается в месте, доступном для ревизии, прочистки, замены или ремонта.
Как устанавливать обратные клапаны для насосных станций?
Монтируются клапаны для насосных станций либо непосредственно перед станцией, либо сразу после храповика на всасывающей трубе.
Установка после храповика предпочтительнее при условии, что есть возможность выбрать место. Если установить клапан перед станцией, количество воды, захватываемой насосом во время следующего включения, может упасть.
Если клапан монтируется перед насосной станцией, должен быть предусмотрен сгон, ведь через какой-то промежуток времени может понадобиться ремонт. Если выбран второй вариант установки, в сгоне нет необходимости. При наличии работающей трубопроводной системы необходимо раскопать трубопровод в месте, где будет установлен клапан, соединить его с частью трубы и с помощью сгона присоединить к другой части.
Подсказка! При условии использования системы водоснабжения лишь в летний период времени, позаботьтесь о том, чтобы был краник, который позволит слить воду перед наступлением зимних морозов, и разместите его в самом низу системы.
Сборка пружинного обратного клапана своими руками
Самостоятельно собрать обратный клапан проблематично, так как необходимо определиться с выбором механизма и поиском деталей. Даже при условии владения навыками выполнения сантехнических работ, что даст возможность сделать герметичные соединения, никто не знает, качественные ли детали.
Изготавливая пружины для обратного клапана на заводе, используют специальную сталь. Направляющий шток повторяет движение подпружиненных запирающих дисков. Материалы, предназначенные для изготовления клапана, совместимы в работе механизма. Технические характеристики отвечают требованиям нормативных документов. Предоставляется гарантия.
ВАЖНО! Нельзя гарантировать, что использовать обратный клапан, собранный в домашних условиях, безопасно, а его конструкция надежна.
Ставить ли обратный клапан
Стоит установить обратный клапан воды, иначе может:
- в частном доме, если отключится насос, вода может пойти в противоположном направлении;
- в квартире будет идти только горячая вода, так как в результате высокого давления горячая вода будет попадать в кран с холодной;
- на счетчиках воды будут накручиваться несуществующие кубометры воды в результате вибрации потока воды;
- горячая вода от бойлера будет уходить в противоположном направлении.
Главная > Оснастка > Приспособления > Обратный клапан<index>
Обратный клапан позволяет жидкости протекать через трубопровод в одном направлении и препятствует – в противоположном. Это — важный компонент любой системы водоснабжения, отопления, канализации и промышленных технологических установок. Он также используется в системах предотвращения протечек стиральных и посудомоечных машин. Запорные устройства имеют разнообразные конструкции, каждая из которых имеет свои преимущества и область применения. Общая их черта — затвор открывается по достижении определенного давления и закрывается при падении давления ниже установленного значения.
- Внешний вид обратного клапана
- Внутреннее устройство обратного клапана
Из чего состоит и как работает обратный клапан для воды для насоса
Обратный клапан для воды состоит из следующих частей:
- корпуса;
- золотника — подвижного исполнительного органа, который в свою очередь собран из толкателя, золотниковых тарелок и зажатой между ними эластичной прокладки;
- уплотнительной прокладки;
- пружины (за исключением подъемных устройств гравитационного типа).
Устройство обратного клапана для воды варьируется в зависимости от его типа.
Корпус чаще всего делают из латуни — этот материал не подвержен коррозии и воздействию химически активных веществ, содержащихся в воде в виде раствора, он прочен и долговечен.
Иногда на внешнюю сторону гальваническим методом наносят хромовое или никелевое покрытие. Части золотника также изготавливают из латуни или прочного пластика. Прокладка водяного обратного клапана чаще всего бывает резиновая или силиконовая. И, наконец, пружину делают из нержавеющей стали с большим коэффициентом упругости.
Как работает обратный клапан
Виды обратных клапанов
В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:
- Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
- Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
- Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
- Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.
- Обратный клапан подъемного типа
- Обратный клапан поворотного типа
- Обратный клапан шарового типа
- Обратный межфланцевый клапан
По материалу изготовления различают такие типы обратных клапанов, как:
- Латунные — надежные и износостойкие, чаще всего применяются в быту.
- Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
- Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.
В зависимости от метода крепления клапана обратного хода воды различают:
- Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
- Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
- Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.
Муфтовый обратный клапан
Места установки клапанов
В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:
- На входе в квартиру от централизованной подачи горячей воды.
- После счетчика для защиты его от гидроудара.
- Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
- На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
- На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
- В системе защиты от протечек стиральных и посудомоечных машин.
Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.
Как сделать правильный выбор
Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:
- Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
- Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
- Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
- Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.
Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.
Устройство клапанов разных типов
Выбор и установка обратного клапана на воду зависит от его конструктивных особенностей. Клапан для воды может принадлежать к таким типам, как:
Клапан обратный пружинный муфтовый
Корпус устройства представляет собой два цилиндра, объединенные резьбовым соединением. Золотник состоит из пластмассового толкателя, пары тарелок и упругой прокладки. Нормальное положение затвора — закрытое, при подаче напора жидкости и достижения им заданного значения он отжимает пружину, и клапан на воду открывается. При падении напора пружина возвращает золотник на место, закрывая затвор.
Поворотный лепестковый
Золотник в этом варианте выполнен не осевым, а поворотным, причем ось размещена выше просвета затвора. При подаче давления жидкости оно отжимает заслонку и клапан открывается. При падении напора заслонка под действием силы тяжести или возвратной пружины опускается и закрывает просвет. При монтаже такого устройства важно соблюдать маркировку «верх» и максимально возможный уклон, определенный в документации. В устройствах больших размеров при возврате заслонки происходит мощный удар ее о седловину, что может привести к гидроудару и даже к выходу устройства из строя. Чтобы предотвратить это, конструкцию приходится усложнять и добавлять демпфирующие удар элементы. Конструкция позволяет создавать затворы больших диаметров, мало чувствительные к наличию в жидкости взвесей и других включений.
Шаровая модель
Способ действия и устройство весьма схожи с тарельчатым пружинным клапаном. Роль запирающей детали играет шар, прижимаемый пружиной к седлу. Применяется в основном для труб малого диаметра, в бытовых сантехнических системах. Такой обратный проходной клапан при равном сечении обладает большими внешними размерами, чем тарельчатый.
Изделие подъемного типа
Шток золотника в этом случае размещается вертикально, под давлением воды золотник поднимается, открывая затвор. При снижении напора шток опускается, и клапан закрывается. На установку таких устройств накладывается ограничение — ее можно проектировать только на горизонтально расположенных трубах. Важное достоинство таких конструкций — возможность ремонта золотника без снятия всего корпуса. Минусом являются повышенные требования к чистоте жидкости.
Обратные клапаны для погружных насосов
Для организации бесперебойного водоснабжения в частных домах с использованием погружного насоса особенно важно установить сразу за насосом обратный клапан. Это будет препятствовать стеканию воды обратно в скважину при отключении насоса и избавит от необходимости каждый раз заново заполнять систему водой.
Обратный клапан для погружных насосов
При скважине большой глубины, достаточном диаметре трубопровода и удаленности скважины от дома речь может идти о десятках литров воды. Во многие модели погружных насосов такой затвор устанавливают на заводе. Если же его нет, то выбирают, как правило, устройство из латуни с осевым перемещением золотника и возвратной пружиной. Просвет затвора должен быть не меньше, чем внутренний диаметр трубопровода, чтобы не создавать дополнительного сопротивления потоку.
Правила установки обратного клапана
Мало осуществить оптимальный выбор модели устройства, необходимо еще и правильно его установить.
Неправильная установка затвора может привести к необходимости его ремонта или замены, что может быть весьма трудоемким делом, особенно если он установлен в скважине.
- Если на корпусе нарисована или выбита стрелка- то устанавливать его надо строго стрелкой вверх, даже несмотря на наличие возвратной пружины.
- Если глубина скважины или колодца (точнее, расстояние до зеркала воды) невелико, то обратный проходной клапан ставят непосредственно на входе в напорный аппарат.
- В случае, когда глубина скважины более 8 м, устройство лучше поставить на водозаборе, дополнив его механическим фильтром грубой очистки.
- При использовании погружного насоса затвор необходимо поставить на его выходе.
- При большом расстоянии до скважины лучше поставить два затвора-на выходе напорного устройства и на вводе в дом.
Схема монтажа насосной станции с обратным клапаном
Все варианты предусмотреть невозможно, поэтому перед началом монтажа следует показать схему своей системы водоснабжения или отопления квалифицированному и опытному инженеру — сантехнику.
Как монтируются обратные клапаны для насосных станций
Обратный клапан для совместной работы с насосной станцией следует выбрать на этапе составления проекта. В некоторых моделях насосов такие затворы включены в конструкцию, для остальных существует несколько правил:
- Для насосов вакуумного типа (всасывающих) затвор монтируется на выходе насоса, до гидроаккумулятора.
- При большой глубине скважины и при большом расстоянии от скважины на поверхности следует установить дополнительное устройство на водозаборе.
- Для напорных насосов, опускаемых в скважину, затвор монтируется на выходной патрубок.
Кроме того, при монтаже следует строго соблюдать направление потока, указанное на корпусе, и тщательно уплотнять все соединения.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
</index>
Когда понадобится разборка прибора?
Потребителю может понадобиться разбирать прибор, если он:
- Поломался. Необходимо выявить причину поломки и устранить её (например, магнитная муфта стала неисправной или крыльчатка вышла из строя). Проблему можно обнаружить только, если разобрать устройство.
- Засорился. Несмотря на то, что перед водомером устанавливается осадочный фильтр для очистки жидкости, проходящей через него, в условиях повышенной загрязнённости воды, мусор может не оседать в фильтре и попадать в сам прибор на крыльчатку, засоряя её. Это влияет на нормальную работоспособность устройства. Поэтому, чтобы продлить срок эксплуатации, водомер необходимо время от времени очищать от оседающего мусора.
- Протекает или дал трещину в корпусе. Чтобы устранить протекание или заменить поломанную деталь (например, прокладку между камерами водомера), нужно разобрать водяной прибор.
- Неправильно функционирует. Лопасти крыльчатки могут чересчур быстро вращаться, в результате чего устройство будет наматывать большой расход воды либо, наоборот, вращаться слишком медленно. Чтобы привести показания к реальным цифрам, потребуется уменьшить или увеличить скорость оборотов лопастей крыльчатки. Без разбора такую процедуру нельзя осуществить.
Перед съёмом и разборкой водомера необходимо всё тщательно обдумать. В некоторых случаях, невозможно найти в продаже запасные детали на счётчик. Их можно взять только с другого поломанного прибора.
Что делать с установленной пломбой?
Чтобы снять или установить пломбу на счётчик, требуется получить платное разрешение водоканала.
Деталь выполнена из хрупкого пластика и закреплена с устройством при помощи тонкой проволоки. При малейших попытках снять её, она просто ломается.
Некоторые умельцы используют масло для снятия пломбы. Они наносят его на место крепления и пытаются аккуратно вытянуть корпус. Также они могут ненадолго поместить изделие в не очень горячую воду и повторить попытку снятия.
Чтобы установить эту же пломбу на место, нужна новая проволока, которую продевается иглой в корпус и связывается там узлом.
Подобные действия – незаконные и облагаются штрафом. Поэтому, чтобы избежать проблем, лучше вызвать представителя из водопоставляющей организации и доверить этот процесс специалистам.
Новую пломбу нельзя поставить самостоятельно, поскольку водоканал должен присвоить ей индивидуальный номер и внести его в учётный журнал.
Пошаговая инструкция разбора водомера
Демонтаж крыльчатого прибора учёта воды (холодной и/или горячей) проходит в такой последовательности:
- Согласование процесса демонтажа и снятия пломбы с водоканалом, а также получение разрешения на проведение дальнейших действий.
- Прекращение подачи воды.
- Полный слив остатка жидкости из трубы, идущей после счётчика, в канализацию.
- Снятие с трубопровода. Для этого необходимо открутить по очереди 2 накидные (стопорные) гайки с обеих сторон. В результате этого действия, целостность пломбы будет повреждена.
- Снятие показаний. Это необходимо для того, чтобы после установки водомера назад, восстановить на учётной панели предыдущие показания.
- Для отсоединения сухоходного устройства от трубы, нужно немного нагреть и изъять пластиковое кольцо, которое соединяет 2 половины прибора. В мокроходе потребуется снятие стопорного кольца, с помощью которого закреплено смотровое стекло.
- Демонтаж пластиковой крышки и запорной шайбы.
- Изъятие крыльчатки и счётного механизма, а затем их дальнейшая ревизия.
- Очистка всех деталей и их промывка.
Как собрать?
После проверки и выявления причины поломки в водомере, его необходимо собрать и поставить на место по такому порядку:
- сборка всех элементов и частей прибора в единое целое в обратной последовательности (перед разборкой устройства рекомендуется на бумаге записать последовательность своих действий и схему установки, что поможет при сборке конструкции не запутаться и не забыть установить мелкие элементы);
- выставление снятых показаний на счётном табло;
- скрепление устройства пластиковым (стопорным) кольцом;
- монтаж собранного прибора на предыдущее место;
- фиксация счётчика накидными гайками.
- проверка работоспособности аппарата;
- вызов сотрудника водоканала для проверки правильности установки и опломбирования.
Чего нужно избегать при демонтаже?
Разбирая верхнюю часть, лучше всего работать маленькой плоской отвёрткой.
И действовать осторожно, чтобы не повредить и без того хрупкие и ломкие детали (например, шестерёнки). Если они будут повреждены, то их нужно заменить.
Но купить сломанные элементы можно только либо на заводе-изготовителе счётчиков, либо в самом водоканале (если в ремонтной службе остались старые негодные приборы учёта с нужными рабочими частями).
Полезные советы
Чтобы крыльчатка работала правильно, при вскрытии прибора нужно убедиться, что в мокрой камере нет засоряющих элементов, которые не задержались в фильтре.
Если речь идёт о счётчике горячего водоснабжения, то в мокрой камере может образовываться также накипь. Чтобы очистить крыльчатку от засорения, нужно промыть её под мощным напором воды.
Поскольку очистной фильтр не часто очищается, с него нужно убрать загрязнения и налёт при помощи жёсткой металлической щётки (с небольшим нажимом на поверхность, чтобы не повредить его), а затем хорошо промыть в проточной воде.
Желательно перед демонтажем позвонить в водоканал и сообщить им последние показания или попросить их сотрудника прийти и лично зафиксировать данные о расходе воды. Иначе, когда устройство будет разобрано и показания собьются, будет тяжело доказать или оспорить тот факт, что цифры не были отмотаны назад.
Обращаясь за помощью к сотрудникам водоканала и доверяя им демонтаж, снятие пломбы, установку переходника и обратный монтаж – хозяин снимает с себя всю ответственность. Если что-то пойдёт не так, ему не придётся платить штрафы за незаконные или неверные действия.
Видео по теме
Как разобрать счетчик воды, видео-инструкция:
Заключение
Разобрать счётчик самостоятельно – возможно. Но свои действия нужно согласовать с водоканалом. Особенно это касается вопросов, связанных с пломбой.
Не нужно пытаться скрыть факт повреждения роторной опломбировки. Такой подход поможет избежать денежного наказания, потерянного времени и повторной переустановки водяного устройства.
Обратный клапан для водыPosted on 18.05.2014 in Водоснабжение, Сантехника
Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.
Насосы и насосные станции.
Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,
На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.
В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое. Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.
Насосные станции ставятся на поверхности. ( дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:
После счётчиков.
На вводе водонагревателей
Внутри эксцентриков некоторых смесителей.
Присутствуют только в дорогих одноручковых смесителях.
Конструкция
В нерабочем положении клапан всегда закрыт. Затвор подпирается пружиной.
Клапаны бывают с металлическим и пластиковыми затворами.
С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.
Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.
Корпус клапана собрана собран из двух частей на резьбе с герметиком.
Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.
Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.
Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.
Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти. Посмотрите на эти фото ниже и избегайте установки подобных устройств.
Чугунные обратные клапаны, установленные в водомерных узлах.
Не понимаю их смысла, ибо они почти не работают сразу после установки.
Старый трубопровод:
И старый чугунный обратный клапан:
Выполнять свою функцию он конечно же не в состоянии:
Другие, современные обратные клапаны:
Используемые источники:
- https://iseptick.ru/truby-i-fitingi/kak-vybrat-obratnyi-klapan-dlya-vody-vidy-i-xarakteristiki.html
- https://stankiexpert.ru/tehnologicheskaya-osnastka/prisposobleniya/obratnyi-klapan.html
- https://o-vode.net/vodosnabzhenie/schetchik/kak-razobrat
- http://dretun.ru/hardworking/obratny-j-klapan-dlya-vody/
