Обратный клапан для канализации 110 мм: применение и установка своими руками +Фото и Видео

Меню:

Для стабилизации показателя давления внутри магистрали нужен вакуумный клапан. Иногда его называют фановым. Монтаж данной детали позволяет предотвратить затопление здания нечистотами.

Прибор также защищает здания от появления неприятного запаха. Для этого также можно использовать фановые каналы. Однако их монтаж достаточно сложный. Канал нужно провести на крышу. Данная операция способствует ее разгерметизации. Фановые каналы запрещено размещать неподалеку с окнами. Поэтому применение вакуумного клапана более удобное.

В этой статье вы узнаете много полезной информации, а также сможете ознакомиться с фото рассматриваемого оборудования.

Фановый клапан для канализации 110 и 50 мм

Существует множество различных видов устройств. Наибольшей популярностью пользуются фановые клапаны 50 и 110 мм.Они подходят для оснащения большинства канализационных систем. Прежде чем выполнять установку устройства нужно ознакомиться с его характеристиками и принципом функционирования. Структура детали довольно простая. Устройство имеет несколько составных частей.Оно состоит из:

1. Крышки. Деталь нужна для защиты от попадания грязи.
2. Резиновой прокладки. Элемент делает передвижение штока плавным и ограничивает его.
3. Штока. Компонент нужен для контроля разности показателей давления внутри магистрали.
4. Технического отверстия. Его задача пропускать воздух внутрь устройства.
5. Корпуса изделия.

Принцип работы детали довольно простой. Во время слива внутри магистрали появляется разница показателей давления. Из-за этого возникает шум. Клапан реагирует на это и открывает крышку, пропуская воздух. Это способствует стабилизации показателя давления. Далее крышка прибора закрывается. Это предотвращает появление нежелательного запаха в здании.

Наиболее современным решением можно обозначить обратный канализационный клапан Ottima – благодаря системе двух заслонок и защите от грызунов https://agpipe.ru/kanalizacionnye-truby-pvh/obratniy_klapan_dlya_kanalizacii

Установка детали позволяет решить несколько задач.

Эта деталь незаменима, если:

1. Нет возможности провести вентиляционный канал через кровлю.
2. Во время строительства здания не сооружен фановый канал, применяемый для вентилирования канализации.

Рассматриваемая деталь в основном используется в частных двух- или одноэтажных домах.

Иногда деталь ставят на первых двух этажах многоквартирных построек для обеспечения достойного уровня защиты.

Подбор детали зависит от размера сечения каналов. Выпускается два стандартных вариант фанового клапана: 50 и 110 миллиметров. Устройства большего сечения монтируют на стояки, а меньшего на отводы от них. Прибор 50 мм можно ставить на стояки максимум от двух устройств сантехнического назначения.Каждая модель имеет свои особенности.

Клапан может иметь в своей конструкции:

• резиновую мембрану;
• шток.

Оба компонента реализуют одну и туже функцию. Отметим, что детали, оснащенные штоком более долговечные. Цена клапанов может быть от 2 до 20 долларов США. На стоимость влияет качество детали и производитель. Перед тем, как купить прибор протестируйте его на исправность.

Установка фановых клапанов

Процедура монтирования рассматриваемого устройства выполняется в несколько шагов:

1. Подбор места для выполнения операции.
2. Тестирование на герметичность.
3. Непосредственно установка.

Монтаж прибора следует выполнять выше участка подключения сантехнических устройств к канализационной магистрали. Такая установка позволит клапану работать наиболее оптимально.

В зданиях с хорошей вентиляционной системой желательно ставить прибор на чердаке. При условии, что он качественно вентилируется. Если нужно выполнить монтаж в квартире, его делают в сан. узле. Но при этом его оснащают вытяжкой.

В месте монтажа прибора уровень температуры не должна снижаться до отрицательных величин. В противном случае деталь сломается. Установку нужно выполнять вертикально.

В случае, если на канале нет возможности выполнить монтаж прибора, необходимо использовать переходник.

При наличии сливного трапа деталь ставится на максимально возможной высоте. Расстояние унитаза и пола должно быть, как минимум, тридцать пять сантиметров.

Важно, чтобы к устройству был постоянный доступ. Это нужно для его обслуживания и принудительного включения (если в этом возникнет необходимость).

Далее проводят проверку устройства на герметичность. Сделать это довольно просто. Нужно наполнить прибор воздухом и обработать его мылом. Если есть трещины на поверхности прибора появятся пузырьки. Наполнить клапан воздухом можно посредством обыкновенного велосипедного насоса. Прибор также можно положить в воду. Опять же, если есть пробоины на поверхности корпуса появятся пузырьки. Наполнение прибора водой также позволит выявить трещины. Из них начнет капать жидкость.

Каждый клапан проходит проверку на герметичность на заводе производителе. Но дополнительное тестирование не будет лишним. После этого можно приступать к установке фанового клапана. Процедура монтажа проходит в несколько этапов.Установка зависит от конструкции прибора.

Она выполняется следующим образом:

1. В раструб. При установке прибора применяют манжету из резины. Она герметизирует соединение и стыкует клапан с трубой.
2. Посредством резьбового соединения. На приборе и участке канала нарезают резьбу. Далее ее обрабатывают специальным герметиком, который исключает возможность появления протечек.

Первый вариант монтажа более простой. Он достаточно надежный и герметичный.

Установка выполняется в несколько этапов:

1. Перекрытие водоснабжения.
2. В случае отсутствия подходящего места для установки выполняется врезка переходника.
3. Устройство монтируется в раструб или посредством резьбового соединения.
4. Стык тестируют на качество герметичности.

Использование детали решает множество проблем. В большинстве случаев прибор ставят в частных домах, в которых невозможно установить фановый стояк. Перед выполнением установки подготовьте смету. Расценки на выполнение этой операции варьируются от 10 до 30 долларов США.

Отзывы

Вакуумные клапаны хорошо зарекомендовали себя среди потребителей. Преимущество этих устройств связано с их универсальностью и простотой использования. Особого внимания заслуживают вакуумные клапаны таких компаний, как Ostendorf и McAlpine.

Стоимость продукции этих брендов варьируется от восьми до двадцати долларов США. Это достаточно дорогое оборудование. Но оно обладает отличными эксплуатационными характеристиками долговечностью. Отзывы о приборах этих производителей очень хорошие. Но для оснащения больших зданий лучше использовать фановый стояк.

Обратный клапан для фановой трубы 110 и 50 мм

Для обеспечения течения жидкости лишь в одну сторону необходимо использовать специальный прибор. Он называется обратным клапаном. Наиболее популярными вариантами изделия являются устройства размером 110, и 50 мм.

Данные приборы монтируют на стыках каналов или врезают посредством резьбовых соединений. Для перекрытия тока жидкости в устройстве может использовать элемент под названием «тарелка». Он крепится внутри детали.

Под воздействием сильного показателя давления в нужном направлении данный компонент открывается. При начале движения жидкости в другом направлении элемент еще сильно прижимается, блокируя ток.

Большой популярностью пользуются шаровые модели. Они функционируют по похожему принципу. Вместо элемента, называемого «тарелкой», в них применяют специальный шар. Такие устройства отличаются большим показателем надежности.

Есть возможность выбрать фланцевые и муфтовые виды приборов. Каждый вариант имеет свои особенности. Фланцевые модели используют трубопроводов, расположенных вертикально и горизонтально. В то время, как муфтовые используют исключительно для вертикальных магистралей. Их применяют для труб диаметром два с половиной дюйма. Фланцевые аналоги можно использовать для каналов размером сечения от сорока до шестисот миллиметров.

Размеры деталей связаны с показателем сечения труб канализации. Для унитазов подходят изделия с диаметром 110мм. На внутреннюю систему канализации ставят приборы размером 50 мм.

Для производства данных устройств применяют различные материалы.

Приборы производятся из:

• чугуна;
• пластика;
• стали.

Нужно выбирать клапан исходя из материала изготовления канализационных каналов. Если трубы пластиковые, то и прибор также должен быть сделан из полимеров.

Установку детали выполняют различными методами. Варианты приборов со значительным показателем пропускной способности применяют для монтажа на общей магистрали. Данные модели хорошо подходят для оснащения частных домов. Они не годятся для установки в квартире.Монтаж прибора на все точки слива позволит снизить вероятность появления аварий. Это особенно актуально для людей, живущих на первых двух этажах многоквартирных домов. Поскольку именно они подвержены серьезному риску возникновения аварий в случае появления засоров в системе.

Вакуумная арматура

Существует множество изделий, относящихся к вакуумной арматуре. Каждый прибор имеет свою сферу применения и особенности. Вакуумный затвор используется не только для канализации. К примеру, электровакуумный клапан применяется в самом разном оборудовании. Он способен обеспечить подвод и выпуск воздуха.

Дроссельный электроклапан применяют в целях поддержания вакуума в системах общего назначения. Вакуумные устройства широко применяются в машиностроении. Например, усилитель тормозной системы авто, АКПП, топливный насос и масса других устройств.

Без всего вышеперечисленного мотор автомобиля не сможет выполнять своих функций. Безусловно, перечисленное оборудование никак не относится к обустройству канализационных магистралей, но оно доказывает практичность и надежность всей вакуумной арматуры.

Канализационный обратный клапан представляет собой прибор, который предотвращает затопление квартиры в результате засоров канализации или других неисправностей.

Перед покупкой обратного клапана для канализации 110 или 50 мм важно понимать особенности различных видов запорных механизмов, их принцип работы. Также рекомендуется узнать всю информацию об имеющейся канализационной системе.

Установка производится достаточно просто, дополнительное оборудование, как правило, не требуется. Важно приобретать устройство в проверенных точках продаж, а также непременно удостовериться в наличии гарантии от производителя.

Для чего необходимо приспособление

Канализационным обратным клапаном называется устройство, которое предназначено специально для предотвращения протечек и обратного движения воды вследствие засорения канализации. Иногда даже пакет, который случайно попал в трубопровод, приводит к засорам и затоплению квартиры.

Чтобы защитить помещение от обратного перемещения стоков канализационной системы, монтируется специальный клапан, срабатывающий автоматически. Подобный механизм используется не только в офисе, коттеджах, жилых домах и производственных помещениях, но и в отопительных и водоснабжающих системах (для насоса).

Их принцип функционирования достаточно прост: если сточные жидкости начали перемещаться в обратную сторону, запорный механизм останавливает это движение, в результате чего затопление не происходит.

В большинстве случаев необходимость в монтаже прибора возникает в таких ситуациях:

• регулярное попадание в канализационную систему мусора и крупных предметов, а также другие нарушения правил эксплуатации;
• длительный период использования трубопровода, за время которого на внутренней поверхности образовался слой жира с частицами грязи. Это существенно повышает вероятность засорения;
• чересчур большой или маленький уклон канализационного трубопровода, т.к. для обеспечения свободного самотека жидкости важно, чтобы соблюдалась определенная скорость движения стоков;
• отводы, находящиеся под перпендикулярным углом к канализационной трубе. В результате этого скорость движения воды резко меняется и может появиться водной засор.

Если в многоэтажном здании с единым стояком жители квартир первого этажа поставили обратный клапан для канализации на 50 или 110 миллиметров, то затопление стоками может произойти даже на 2 этаже. Дальше вверх жидкость не попадет, т.к. давление, скорее всего, станет причиной устранения засора.

В загородных домах также достаточно часто устанавливаются подобные запорные механизмы. Однако тогда их рекомендуется монтировать на улице, после сбора всех ветвей канализационных труб в единую.

Виды клапанов и принцип функционирования

Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.

В целом, у всех разновидностей единый механизм работы системы: в спокойном состоянии преграждающая заслонка находится внизу, таким образом, закрывая просвет трубопровода и не допуская обратного хода жидкости.

Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.

Поворотные

Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.

Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.

Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.

Из-за особенностей формы конструкции эта разновидность обратного клапана на канализацию 50/110 мм также называется лепестковой. Как правило, корпус прибора по размеру превышает габариты трубы, куда он монтируется.

Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.

Смотреть видео

<center></center>

Подъемный клапан на канализацию

Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.

Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.

Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.

Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.

Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.

Шаровый клапан

В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.

Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.

Смотреть видео

<center></center>

В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.

Межфланцевый

Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.

Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.

Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.

Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.

Как установить клапан

Инструкция по установке обратного клапана для канализации 110 мм:

1. Найти подходящее место для монтажа прибора, при этом важно учитывать диаметр трубопровода. Может использоваться изделие 110, 100, 50 и 40 мм, в зависимости от сечения трубы.

1. Перед установкой важно вручную проверить герметичность конструкции. Если есть подозрения на проблемы, рекомендуется обратиться в магазин или сервис и по гарантии заменить прибор.
2. Аккуратно разрезать трубопровод и установить клапан. При выполнении процедуры важно учитывать направление движения сточных вод, оно должно совпадать со стрелкой, изображенной на пластиковом корпусе изделия.
3. На концы разрезанной трубы непременно устанавливаются герметики, изготовленные из силикона или резины. В большинстве случаев применяется второй вариант.
4. Проверяется работоспособность канализационного клапана. Если монтаж был произведен с нарушениями, сточные воды поднимутся вверх.

Смотреть видео

<center></center> При выполнении процедуры важно придерживаться определенных рекомендаций, чтобы установить обратный клапан для канализации 50/110 мм. К ним относится:

• обязательно следует убедиться в том, что стрелка на корпусе направлена именно в сторону нормального движения жидкости;
• монтаж при использовании пластиковой модели достаточно прост: края трубопровода подключаются к клапанному раструбу. Образованное соединение, как правило, уже является герметичным, однако можно дополнительно промазать его специальным силиконовым герметикам, предназначенным для сантехнических приборов;
• при монтаже чугунного устройства применяется уплотняющая резинка и болты, которые стягивают монтажные пластины. Некоторые модели, представленные на рынке, обладают раструбами, их установка не отличается от монтажа пластиковых разновидностей;
• при выборе подходящего месторасположения важно учитывать возможность беспрепятственного доступа к снимающейся крышке. Это потребуется, если запорный механизм засорится и возникнет необходимость в его чистке.

Смотреть видео

<center></center>

Материалы и размеры изделий

При выборе модели канализационного обратного клапана рекомендуется знать, из каких материалов изготовлено устройство, а также размеры изделий. Наиболее распространенные материалы:

• нержавеющая сталь;
• чугунный сплав;
• бронза;
• пластик.

В большинстве случаев приобретается обратный клапан из того же материала, что и трубопровод, установленный в многоквартирном или частном доме. Не рекомендуется, например, для чугунных труб покупать пластиковое устройство. Наиболее популярным выбором по соотношению цена/качество является клапан, изготовленный из высококачественного пластика.

Габариты прибора зависят от количества свободного места. Также существует такая характеристика, как способ подключения – горизонтальный или вертикальный. В большинстве случаев используют устройства для горизонтального подсоединения, однако если за унитазом, ванной и другими сантехническими приборами не хватает свободного места, то устанавливаются вертикальные обратные клапаны. Если места критически мало, то рекомендуется приобретать межфланцевую разновидность механизма. Для его монтажа потребуются только уплотнители.

Нужен ли он в принципе

Установка канализационного обратного клапана 50 или 110 требуется не всегда, существуют определенные ситуации, когда монтаж данного прибора не имеет особого смысла. К примеру, жильцы квартир на 6 этаже многоквартирного дома могут не беспокоиться о возможном канализационном затоплении через центральный засор, т.к. давление стоковых жидкостей не сохранит высокий уровень при подъеме до 6 этажа.

В целом, можно выделить такие ситуации, когда устройство настоятельно рекомендуется устанавливать:

• расположение квартиры на первом/втором этаже многоэтажного здания;
• расположение офисного помещения на первых двух этажах;
• частный 1-этажный дом;
• загородный дом коттеджного типа с 2-3 этажами.

В вышеперечисленных ситуациях финансово выгоднее и проще заранее установить клапан на сантехнические приборы, чем потом производить ремонт помещения и справляться с негативными последствиями засорения и прорыва канализации. Особенно важно осуществить монтаж механизма в домах со старым трубопроводом. Трубы в подобных зданиях, как правило, обладают слоем осадка на внутренних стенках, в результате чего рабочая площадь меньше и возрастает вероятность образования засора.

Как выбрать приспособление

Важно уделить достаточное внимание процессу подбора модели обратного клапана для канализации. В первую очередь потребуется проанализировать свою канализационную систему. Именно на основании ее особенностей необходимо подбирать подходящую модель клапана.

Ориентироваться требуется на такие параметры:

• сечение трубы;
• материал изготовления;
• габариты устройства;
• способ подключения – горизонтальный либо вертикальный;
• уровень качества, наличие гарантийного срока;
• трудоемкость монтажа.

Стоимость также важна, однако она не определяет, насколько выбранный механизм будет качественным и долговечным. Цена зависит от материала изготовления и функциональности устройства, однако следует учитывать собственные финансовые возможности.

К примеру, в загородный дом с пластиковым трубопроводом не следует приобретать дорогую импортную модель, работающую на электродвигателе.

Наиболее важной характеристикой, которую требуется знать перед приобретением канализационного обратного клапана, является диаметр раструбов и труб. Эти два параметра непременно должны совпадать.

Смотреть видео

<center></center>

Не рекомендуется приобретать прибор с раструбом неподходящего сечения и рассчитывать на установку переходника. Его использование способно привести к нарушению работоспособности всей системы, а также может спровоцировать уменьшение пропускной способности трубопровода.

Трудоемкость монтажа важна как для владельца дома, если он будет производить установку своими руками, так и для определения стоимости работ, если монтаж будет осуществлять специалист-сантехник. Как правило, для квартир с пластиковыми трубами достаточно приобрести пластиковый клапан на 50 мм, его установка производится достаточно просто с применением стандартного набора строительных инструментов.

Когда подходящая модель была выбрана, желательно вручную проверить в магазине наличие стрелки (она показывает движение стока, чтобы предотвратить неправильное монтирование) и качество сборки. Все элементы конструкции должны плотно прикрепляться, не скрипеть и не болтаться.

Также желательно убедиться в магазине в наличии гарантии на товар и соответствующих документов. Оригинальное устройство непременно имеет гарантийную квитанцию, а также советы по монтажу и инструкцию.

Таким образом, производить установку запорного механизма можно самостоятельно, для этого не требуется профессиональное оборудование, достаточно минимальных инструментов. Однако важнее всего правильно выбрать устройство, ориентируясь на особенности канализационной системы.

При осуществлении монтажа желательно следовать определенным рекомендациям специалистов, это позволит произвести процедуру максимально оперативно и качественно.

Смотреть видео

<center></center> Записи по теме:

Добрый день, уважаемый читатель!  Проблемы из-за засоров в канализации многоэтажек возникают довольно часто, и происходит это из-за безалаберности проживающих по соседству, которые могут использовать её для сброса различных предметов и плохо растворяющихся отходов. Они закупоривают трубу слива, и у «счастливых» обладателей квартир нижнего уровня из унитазов начинают фонтанировать нечистоты.

Последствия этого потопа намного хуже, чем от затопления обычной водой, ведь зловонная жидкость может распространиться по полу всей квартиры. Чтобы обезопасить себя от такой неприятности необходимо установить обратный клапан для канализации.

Что это такое и для чего он нужен

Обратный клапан также как вентиль или задвижка является запорной арматурой и применяется для блокировки сточных вод в канализационном трубопроводе в случае их движения в обратном направлении к сантехническим приборам.

Назначение и сферы применения

Устанавливают подобные устройства обычно в санузлах первых и вторых этажей многоэтажных домов на отводах для подключения сантехнических приборов. Он останавливает обратный поток фекальных вод в помещение в случае образования засоров в трубопроводах канализации.

Чаще всего пробки образуются в подвальном помещении в трубах, расположенных горизонтально. Тогда все стоки начинают подниматься к первой доступной точки выхода — унитаза в квартире первого этажа. Клапан предотвращает неприятные последствия засора, перекрыв просвет канализационной трубы да места подключения прибора. Однако сточные воды могут по стояку подняться ещё выше — к сантехническим приборам второго этажа. Поэтому, систему канализации квартир вторых этажей также необходимо оснастить обратными клапанами. Выше этого уровня столб стоков обычно не поднимается — он уже будет способен продавить пробку и вода уйдёт.

В коттеджах, подключённых к централизованной магистрали, клапан устанавливается перед выпуском на канализационный колодец с внутренней стороны фундаментной конструкции.

Необходим такой прибор и для автономных систем водоотведения частных домов и дач с водостоком в сливную яму или с установленным септиком. Используется обратный клапан и для слива конденсата из кондиционера, излишков воды из водонагревателей, дренажа вентиляции бань, саун и т.п.

Управление и технические характеристики

Управление прибором может осуществляться двумя способами:

• механическим;
• автоматическим способом.

В качестве основных технических характеристик обратных клапанов можно выделить:

1. номинальный диаметр (DN) — размер сечения отверстий присоединительных патрубков(от 50 мм до 300 мм);
2. номинальное давление (PN) — значение наибольшего избыточного давления рабочей среды при температуре 20ºС;
3. коэффициент пропускной способности (Kvs) — расход воды (м³/ч) с температурой 20ºС;
4. диапазон рабочих температур — зависит от применённых материалов и указывается в технических условиях на конкретные образцы;
5. тип установки — горизонтальный или вертикальный;
6. тип присоединения к трубопроводу.

Тип подключения

Подключение изделия может осуществляться в двух вариантах:

• На общую канализационную трубу — клапан диаметром от 110 мм, обладающие большей пропускной способностью;
• на отвод каждого сантехнического прибора. Внутреннюю разводку обычно выполняют из труб диаметром 50 мм. Такие же размеры должны иметь и клапаны. Если контур системы собран из труб диаметром 32 мм или 40 мм при подключении устройства с DN= 50 мм используются специальные переходники.

Устанавливают устройства в местах стыка труб, поворота на 90º как внутри, так и снаружи строений.

По способу подсоединения к процессу подразделяются на:

• резьбовые;
• муфтовые;
• фланцевые;
• под приварку.

Устройство

Конструкция клапана состоит из шестигранного корпуса, полость которых разделена на несколько зон:

• приёмную часть, расположенную до запорного органа. Эта зона предназначена для соединения входного отверстия с трубопроводом сточной системы;
• ограничителя. Обеспечивает беспрепятственный проход сливных вод только в одном направлении и запирает клапан в случае их обратного перемещения;
• систему фиксации запорного устройства с дополнительной функцией ревизионного люка;
• выпускную часть. Она предназначена для обеспечения выхода жидкости из зоны ограничителя и соединения прибора с отводящей магистралью.

Исполнение всех рабочих зон бывает в разных вариантах конструкции, но принцип работы одинаков у всех моделей обратных клапанов.

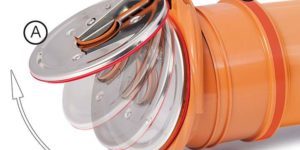

Принцип работы

Принцип работы обратного клапана основан на перекрытии прохода затворным элементом под воздействием потока сточных вод, движущегося в обратном направлении.

Если течение жидкости останавливается, то давление среды во входном патрубке сравнивается с давлением в выходном патрубке устройства, и затворный орган под действием силы тяжести, усилия сжатия пружины или рычажно-грузового механизма, перекрывает проход, закрывая клапан.

Виды и конструкции

В продаже имеется несколько видов обратных клапанов, предотвращающих затопление помещений сточными водами. Они подразделяются по:

• конструктивным особенностям — поворотные лепестковые, подъёмные, шаровые, межфланцевые;
• материалу изготовления корпусных деталей — стальные, чугунные, пластиковые;
• размеру входного и выходного отверстия.

Для блокировки неприятного запаха из труб и стабилизации давления воздуха в системе используются воздушные заслонки. Их устанавливают в домах, где отсутствует фановая труба, и размещают в самой высокой точке системы в вертикальном положении или на высоте (h1) не менее 35 см от трапа.

Поворотные лепестковые

Рабочим органом клапанов этого типа является подпружиненная мембрана (тарелка). Она имеет форму круглого лепестка, из-за которой прибор и получил своё название.  Если поток сточных вод движется к выходу в направлении к канализационному стояку, то мембрана поворачивается, одновременно перемещаясь в верхнюю часть корпуса, и открывает проходное отверстие. При движении водного потока в обратную сторону, она прижимается к ободку в полости корпуса, закрывая плотно и герметично проходное отверстие.

Некоторые модели оснащены ручным затвором — второй тарелкой, которая управляется кнопочной системой, размещённой на корпусе.

В верхней части корпуса прибора имеется съёмная крышка для возможности оперативной чистки внутренних стенок и механизмов.

Межфланцевый

Этот вид запорных устройств имеет небольшие габариты. Корпус выполнен в форме полого цилиндра, внутри которого находится поворотный затвор. Он может иметь форму небольшого диска, который в одном месте прикреплён пружиной к стенке корпуса или состоять из двух створок, прикреплённых к стержню, проходящему через центр прибора.

Наличие уплотнений на корпусе клапана позволяет выполнять установку устройства без использования дополнительных прокладок. Прибор может размещаться на вертикальных и горизонтальных участках трубопроводов.

Подъемный

Эта модель обратного клапана названа так по способу срабатывания запорного элемента, так как при движении стоков от приборов сантехники в систему водоотвода запор совершает подъём вверх. Происходит это под действием сжимающей пружины, на которую давят сточные воды. Прекращение движения стоков в «правильную» сторону приводит к разжиманию пружины и запиранию прохода. При поступлении жидких отходов с обратной стороны проход только плотнее запирается вследствие нелинейной формы корпуса.

Из-за сложной конфигурации корпуса прибор более подвержен засорению и требует регулярного техобслуживания, заключающегося в демонтаже крышки с откручиванием четырёх болтов, очистки или замены механизма.

Шаровый

Прибор с запирающим элементом в форме шара, который при течении стоков в нужном направлении перемещается в специальное углубление внутри корпуса, открывая проходное отверстие. Когда течение прекращается, он возвращается на место и перекрывает сечение. При движении сточных вод в обратную сторону осуществляет блокировку просвета трубы.

Однако из-за такой формы затвора возможно подтекание жидкости при подтоплении, так как шар и боковая стенка не всегда плотно прилегают друг к другу.

Но основную часть обратного потока он сможет остановить и уж точно предотвратит массовое затопление.

Отличия

Компактные шаровые и поворотные лепестковые клапаны диаметром 50 мм распространены в бытовых системах. Они могут выдержать довольно высокое давление, возникающие в системах многоэтажных зданий.

Межфланцевые изделия диаметром от 160 миллиметров имеют более внушительные размеры и используются преимущественно для работы с крупными дренажными и канализационными системами производственных предприятий.

Преимущества и недостатки

Подобные устройства обладают следующими достоинствами:

• простой конструкцией;
• несложным процессом монтажа и техобслуживания;
• эффективностью;
• возможностью предотвратить затопление помещения нечистотами;
• надёжностью и долговечностью.

Минусом можно назвать только довольно высокую стоимость изделий и подверженность загрязнениям.

Советы по выбору

Покупать нужно прибор, который имеет:

• надёжную конструкцию, изготовленную из прочных, стойких к воздействию агрессивной среды и простую в обслуживании (обладать легко снимаемой крышкой для чистки корпусных деталей);
• механизм автоматического перекрывания при обратном течении стоков;
• ручную регулировку в случае аварийной ситуации.

Кроме того, диаметр раструбов клапана должен соответствовать диаметру участка трубопровода, где он будет монтироваться.

Примерная цена

На цену изделия оказывает влияние:

1. материал, который использовался при производстве;
2. конструктивные особенности;
3. способ подключения;
4. фирма — изготовитель.

Например, изделие из чугуна диаметром 160 мм с конструкцией приёмного типа можно купить за 120 — 130 $, прибор из ПВХ с аналогичными характеристиками стоит дешевле в пределах 70 — 90 $. Цена шарового ПВХ клапана обычно не превышает 50 — 80 $.

Правила монтажа и эксплуатации прибора

Обратные клапаны с пружинным механизмом могут устанавливаться на трубопровод в любом положении, не подпружиненные изделия размещаются на вертикальной трубе при движении стоков снизу вверх или на горизонтальном участке системы. Перед всеми видами устройств, кроме шарового клапана, необходимо ставить сетчатый фильтр для защиты от крупных частиц в стоках. Если требуется установить такое изделие для напорной канализационной системы, то его размещают после насосного оборудования.

Место установке должно быть выбрано так, чтобы на корпус прибора не оказывалось нагрузок на изгиб, кручение, растяжение или сжатие от присоединённых труб.

Устройство работает на пропуск потока только в одну сторону, направление которого указано стрелкой на корпусе изделия. При монтаже необходимо размещать клапан согласно указанного направления.

Работать с прибором нужно аккуратно, чтобы не нарушить лакокрасочное покрытие корпуса, которое не только выполняет декоративную функцию, а и защищает от коррозии.

Необходимые инструменты и материалы

Для монтажа запорного устройства своими руками достаточно следующих инструментов и расходных материалов:

• гаечного или динамометрического ключа;
• рулетки;
• фум — ленты и льняного волокна;
• специального герметика.

Схема подключения

Схемы установки обратных клапанов разрабатываются в соответствии с техническими характеристиками прибора и описания условий его дальнейшей эксплуатации. На фото можно посмотреть примеры расположения прибора:

• для защиты стиральной машины;

• на трубе наружной канализации.

Ход работ

Если производить установку обратного клапана планируется в жилой многоэтажке, необходимо:

• за 24 часа до начала монтажа оповестить всех жильцов о предстоящих работах;
• выполнить отключение с помощью задвижек, установленных на вводном участке холодного и горячего водоснабжения, чтобы исключить несанкционированного поступления воды в контур системы канализации;
• предупредить всех соседей непосредственно о самом начале работ по замене устройства;
• после завершения монтажа изделия произвести включение воды в подъезде.

Сами работы по монтажу прибора с резьбовым типом соединения ведутся в следующей последовательности:

• выбирают место установки прибора и вырезают там часть трубы, равной по размеру длине клапана;
• нарезают на концах труб резьбу;
• очищают остатки стружки;
• берут прядь льняного волокна такой длины, чтобы обеспечить количество намотки в 1,5 — 2 раза больше числа витков резьбы и укладывают её по часовой стрелки, оборачивая всю длину резьбового участка;
• наносят слой герметика поверх намотанного льна;
• наворачивают клапан и затягивают крепление с помощью гаечного или динамометрического ключа.

Полезное видео по процессу монтажа запорного устройства в санузле можно посмотреть на видео:

Частые ошибки и проблемы при установке

Среди самых распространённых ошибок при монтаже устройства запорного типа в канализацию можно выделить:

• нарушение соосности трубопровода в месте монтажа обратного клапана, так как всякий перекос приводит к нарушению герметичности в период эксплуатации;
• не соответствие направления открытия створок установленного прибора направлению потока транспортируемой среды;
• отсутствие удобного доступа к изделию для техобслуживания.

Советы специалистов

Опытные мастера — сантехники рекомендуют:

• выбирать клапан, руководствуясь не его более низкой ценой, а качеством, так как затраты на приобретение устройства не сопоставимы с расходами на ремонт жилья, в случае его затопления нечистотами;
• перед монтажом обязательно проверять прибор на герметичность. Если он недостаточно герметичен, то при эксплуатации будет слышен шум и вибрация. Для устранения проблемы нужно снять крышку и заменить окантовку или сам затвор;
• правильно размещать клапан, чтобы стрелка на его корпусе была направлена в сторону канализационного выпуска;
• устанавливать прибор в таком месте, где к нему будет всегда свободен доступ для чистки и обслуживания;
• если система выполнена из чугунных труб, а клапан пластиковый, то необходимо предварительно поставить переходник с металла на пластик.

Заключение

Обратные клапаны являются неотъемлемой составной частью канализационных систем. Соблюдение при проектировании всех норм, качественное выполнение монтажных работ и правильная эксплуатация подобных устройств даёт возможность канализации нормально выполнять свои функции, не допуская возникновения аварийных ситуаций.

Подписывайтесь на наш канал и делитесь полезными идеями в социальных сетях.

При засорах канализационной системы, будь то многоквартирный дом или загородный происходит перелив содержимого из канализационных труб.

Наличие ужасного запаха и ремонт обеспечены. Хорошо если обойдется без замены мебели. В общих чертах проблема наболевшая и устранение ее последствий здорово «бьет по карману».

Возникновение засоров

Перечень причин

• Износ канализационных труб (плохая пропускная способность)
• Попадание крупного мусора
• Жильцы, делающие ремонт, смывают в унитаз отходы стройматериалов.

Что делать?

Когда случился засор в канализационном стояке, причина уже не важна. Страдают квартиры первых двух этажей.  Выше сточный столб поднимается крайне редко.

С какой скоростью работают наши аварийные службы, и говорить не стоит. Пока они доедут, выявят и устранят причину. Все жилище может быть залито нечистотами. Мягко выражаясь – это вызовет дискомфорт.

В своем большинстве принято считать, что виновник крупный мусор, но по факту он только уменьшает пропускную способность, а вот последующие сливы нечистот приводят к окончательной закупорке системы, что и является причиной поднятия столба. Как известно вода всегда найдет дырочку и ей станет первый на пути унитаз.

По той же схеме образуется пробка в неправильно спроектированной и монтированной системе. Достаточно нарушить угол уклона трубы, и скорый засор обеспечен.

Старая система канализации, сама по себе потенциально опасна. Она давно свое отслужила. Внутренний диаметр труб сильно сужен, достаточно целлофанового пакетика, чтобы произошла авария.

В частных домах к подобным переливам может привести не только нарушение эксплуатации канализации, но и резко поднявшийся уровень грунтовых вод.

Решение проблемы обратным клапаном

Обратный клапан для канализации – это решение проблемы.

Виды обратных клапанов

Канализационный обратный клапан выпускается в нескольких вариантах:

1. 50 мм
2. 110мм
3. 150-200 мм и больше
4. 32мм
5. 40мм
6. Воздушный

Материалы

Производители используют три материала для изделия – пластик, сталь и чугун.

Обратный клапан для канализации может быть для горизонтальной установки и вертикальной.

Изделие с вертикальной установкой называют – вертикальным обратным клапаном или муфтовым.

К сведению

Существуют канализационные обратные клапаны универсальные – фланцевые.

Фланцевые изделия имеют диаметр от 40 до 600мм, по этой причине они являются самыми востребованными. Чаще всего используются клапаны с диаметром 50мм и 110 мм.

Сейчас набирают популярность клапаны из пластика, так как в подавляющем большинстве, для водных магистралей применяются трубы из ПВХ.

Принцип действия клапана

Каждая модель обратного клапана предназначена для перекрытия обратного хода стоков. Перекрывающий механизм изготавливается в виде тарелки или шара. Большей популярностью пользуются модели с шаровым затвором.

Корпус клапана имеет вход и выход. Внутри корпуса камера с запирающим механизмом. Из-за разного диаметра в патрубках образуется давление, и шар дает беспрепятственно протекать жидкости, как только направление движения стоков меняется, шар полностью перекрывает поток.

«Тарелка» работает по тому же принципу. При напоре она свободно поднимается, при изменении давления опускается и купирует движение жидкости.

Перекрывающие тарелки применяются в моделях с большим диаметром. Обратный клапан для канализации 110мм относится к этой категории.

Каждый клапан оснащен крышкой, плотно прикрученной болтами. При необходимости она легко демонтируется – это требуется для чистки устройства и контроля его работы.

Монтаж

Устройство защиты можно устанавливать не только выводные трубы, но и на каждый сантехнический узел отдельно.

Монтаж в нескольких местах более надежный. Он позволяет защитить клапан от перегрузок, если произошла серьезная авария.

Запирающее устройство устанавливается одновременно с организацией канализационной системы, но если все уже готово, то можно монтировать клапан, прибегнув к врезке.

Рекомендации

• При врезке в готовую систему следует учесть, что диаметр патрубков изделия должен совпадать с диаметром труб, в ином варианте монтаж придется осуществлять с переходниками.
• Многие модели клапанов оснащены механическим затвором, позволяющим произвести перекрытие вручную, что иногда необходимо.
• Чтобы установить изделие в нужном направлении, надо просто посмотреть на стрелку на корпусе, она указывает в, какую сторону должны двигаться стоки.
• Обязательным условием монтажа является герметичность соединительных швов.

Запорная арматура с диаметром 110мм подходит практически для всех видов канализационных труб. Этот размер является стандартным.

Обратный клапан 110 мм состоит из:

• Корпус из пластика или металла
• Механизма перекрытия в виде тарелки
• Пружина, что сжата при наличии давления, и которая разворачивается, когда оно падает, чтобы плотно прижать диск.
• Рычаг, для ручного управления.

Важно для установки:

• Клапан должен иметь свободный доступ, для обслуживания.
• Количество защитных механизмов.

Итоги

Установить обратный клапан самостоятельно не составит труда. Следует четко соблюдать инструкции, и правильно выбрать изделие.

Используемые источники:

• https://trubtraid.ru/prednaznachenie-trub/kanalizacionnye/fanovyy-klapan-dlya-kanalizacii-110-i-50-mm.html
• https://trubanet.ru/kanalizacionnye-truby/kanalizacionnyjj-obratnyjj-klapan.html
• https://vseotrube.ru/kanalizatsiya/obratnyj-klapan
• https://iseptick.ru/kanalizaciya/podklyuchenie-kanalizacii/obratnyj-klapan-dlya-kanalizacii-110-mm-primenenie-i-ustanovka.html
