Крупные отопительные системы не могут существовать без трубопроводных систем: воздух, вода, конденсат, мазутопроводы. Порой они имеют длинные участки с большими гидравлическими сопротивлениями, преодолеть которые помогают различные насосы.

В котельной средней мощности установлено до двух десятков подобных агрегатов разной функциональности, конструкций и габаритов. Сетевой насос для котельной имеет самые большие габариты и производительность.

Он устанавливается в котельном зале и служит для перекачки магистрального теплоносителя от 1 т/ч для малых отопительных районов до несколько тысяч т/ч для крупных мегаполисов.

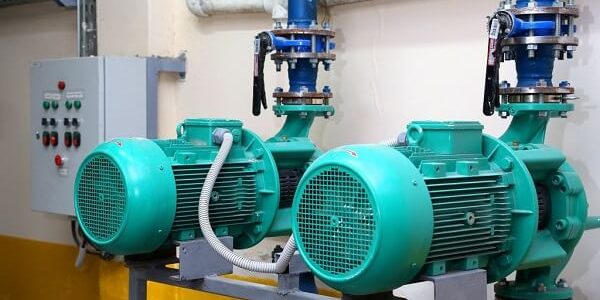

Сетевой насос Wilo для котельной отбирает воду из обратного сетевого трубопровода, прогоняет ее через сетевую нагревательную установку (бойлерную), где компактно расположены несколько подогревателей сетевой воды водоводяных или пароводяных, в которых теплоноситель отопительного контура нагревается по графику в зависимости от температуры наружного воздуха. Греющей средой выступает пар или горячая воды, на выходе из котла.

Для преодоления всех сопротивлений, немецкий агрегат должен обеспечивать перепад давления до 3 атм. Неправильно подобранное или смонтированное оборудование, так же как и нарушения требований эксплуатации тепловых сетей вызовет сбой рабочего режима или аварийную остановку оборудования системы производства тепловой энергии.

Типы насосов котельной

Сетевые агрегаты относятся к самому крупному насосному оборудованию котельной, хотя и не единственные перекачивающие механизмы.

Существуют следующие типы насосов, применяемые в котельных установках:

• питательные паровые и водяные;
• подпиточные;
• сырой воды;
• циркуляционные насосы сетевые;
• рециркуляции жидкого топлива;
• мазутные;
• конденсатные.

Все агрегаты предварительно тщательно рассчитываются и подбираются в соответствующих разделах проекта котельной установки. Это вызвано особо высокими требованиями к надежности используемого оборудования, обеспечивающего производство тепловой энергии.

Основным назначением всех насосов — является циркуляция и подача среды к точке распределения. При этом они должны непрерывно работать на протяжении длительного времени.

Сетевой насос и его назначение

Этот агрегат должен перекачивать с оптимальной скоростью и напором греющий теплоносителя в подающем трубопроводе по температурному графику 150-70 С, в зависимости от температуры наружного воздуха. Их особенностью является близость расположения контура системы охлаждения к его уплотнениям.

Еще они отличаются своей производительностью и высокой работоспособностью. Детали агрегата, например, кожух и рабочее колесо изготавливается из прочного чугунного сплава, что обеспечивает износоустойчивость всей конструкции.

Надежность конструкторской разработки подтверждена многолетним опытом эксплуатации агрегатов в зонах высоких температур и гидравлических ударов. Циркуляционный агрегат неприхотлив , ему не нужно трудоемкое техническое обслуживание.

Они легко монтируются в тепловую систему, имея простую конструкцию и длительный гарантированный период работы. Условия для подбора сетевого агрегата — рабочий напор, максимально температура нагретой воды, качество рабочей среды. Они предназначены для воды, с концентрацией механических примесей не выше 5 мг/л.

Питательный насос и его назначение

Эта группа агрегатов работает только с паровыми котлами с давлением свыше 0,7 ати, они служат для заполнения котла водой взамен того количества, которое ушло на выработку пара и с продувкой соленой воды из котла.

Это очень ответственный агрегат, от его надежности зависит работоспособность котла, и если он не будет подпитываться водой, то произойдет перегрев трубных поверхностей нагрева с последующим взрывом парогенератора.

Поэтому требованиями Котлонадзора предписана обязательная установка не менее двух питательных агрегатов, причем с разными движениями рабочей поверхности — один с паровым преобразователем, а один с электрическим источником.

Существуют также требования по минимальной производительности устройств, каждый должен обеспечивать 150 % нагрузку одновременно работающих котлов, то есть работать с существенным запасом.

Если по схеме в котельной установлены 3 и более агрегата, тип выбирают таким образом, чтобы при выходе самого мощного, суммарная производительность оставшихся в эксплуатации насосов обеспечивала 120 % номинальной нагрузки котлов. Применяются электрические цен¬тробежные и поршневые паровые насосы.

Насос подачи сырой воды

Эта группа насосов используется в системе химводоподготовки. Их задача сделать забор среды из бака сырой воды и направить воду для химической очистки от солей жесткости и взвешенных веществ, после обработки она поступает в бак химочищенной воды или деаэратор, для удаления лишнего кислорода.

Обычно это агрегаты небольшой мощности и рабочего давления, поскольку работают в замкнутом контуре системы трубопроводов, не имеющих больших гидравлических потерь.

Работа его может проводиться оператором ХВО вручную, через кнопку «Пуск» или системой автоматики по датчикам уровня воды в баке. Подбор делают по проектной мощности системы химводоподготовки с учетом 100 % резерва.

При выходе со строя агрегата сырой воды, не будет подпитываться деаэратор, запасов которого обычно хватает на несколько часов работы котла, впоследствии котел будет остановлен автоматикой безопасности из-за низкого уровня воды в деаэраторе.

Конденсатный

Конденсатные насосы применяются на крупных тепловых объектах, например, на ТЭЦ , где они служат для перекачки конденсата, полученного из отработанного пара и подачи его через группу подогревателей низкого давления в деаэраторы, и в схемах парового отопления промышленных предприятий, когда нужно перекачивать отработанный конденсат от потребителей в котельную.

Они отличаются низкими рабочими давлениями, поскольку ограничены давлением среды в конденсато-сборниках, поэтому при исполнении требуют обеспечение высокой антикавитационной защиты, поскольку даже небольшое понижение давления среды в момент перекачки вызывает ее вскипание.

Конденсатные насосы в схемах устанавливаются с резервом от 2 до 4 единиц. Производительность рассчитывается по максимальному объему конденсата, а давление должно быть достаточным для погашения сопротивления в системе между конденсатопроводом и деаэратором, с учетом гидростатического напора из-за разности уровней мест установки оборудования: конденсато-сборник — нижняя установка на «ноль» отметке, деаэратор – верхняя, примерно на втором или третьем этаже здания котельного зала.

Подпиточный насос

Это устройство обслуживает теплофикационную установку в тепловой схеме котельной и предназначено для пополнения утечек воды из магистральной сети.

Его производительность рассчитывается по объему сети теплоснабжения, исходя из норм определенных СНИП и выполняется при расчёте тепловой схемы. При этом результирующая производительность равняется двойному запасу по нормативным утечкам в сети, составляющих 0,75% от общего объема воды в системе.

Количество агрегатов должно быть не менее двух, равной производительности, один из которых должен быть резервным. Насосы устанавливаются на обратной магистрали, поэтому их рабочее давление должно превышать давление в ней не менее чем на 50%. Управление выполняется в ручном режиме операторами котельной , по падению давления в обратной сетевой воде и автоматически, когда срабатывает датчик низкого давления в сети.

Чем управляются насосы

В современных котельных, управление насосами относится к функциям комплексной автоматики. Тем не менее, это не исключает в аварийных ситуациях, возможность ручного управления, выполняемого оперативным персоналом.

По всем направлениям перемещения технологической жидкости, существует резервное оборудование, такое же требование предъявляются для наличия резервного электропитания.

Для больших тепловых схем это должен быть независимый источник электроэнергии, например, от другой трансформаторной подстанции, а для устройств малой и средней мощности, должны быть автономные источники электропитания, например, дизель генераторы.

Для сокращения аварийных ситуаций, особенно в тепловых сетях из-за гидроударов, в последнее время применяют систему частотных преобразователей (пч), которая способствует:

• экономии электроэнергии до 20 %;
• снижению расхода воды, из-за снижения утечек до 5 %;
• снижению затрат на ремонт систем отопления, так как из-за изменения частоты, срок службы группы насосов повышается 1,5 раза;
• снижение расходов топлива на нагрев сетевой воды.

Как подобрать насос: расчет

Для подбора агрегата учитывают производительность, среду перекачки и рассчитывают необходимый напор. Он показывает разницу перепада среды при, выключенным и включенным агрегате, измеряемую в м.в.с., он рассчитывается по формуле:

H=(L хR хZ )/( ρ хg),

Расчет: 2000Х150Х1.3/1000Х9.8 = 39,79 м или 4атм.

Для работы в котельных часто используются сетевые насосы. Такие изделия выполняют функцию перекачивания в тепло-сетевой системе горячей воды. Температура сетевой воды, которую способен гонять по трубам установленный агрегат, достигает +180 градусов.

При этом устройство и конструкция сетевых насосов отличается относительной простотой, и в то же время, аппараты показывают высокий уровень производительности на ряду с надежностью.

Содержание

Область применения и характеристики

Характерными чертами сетевых насосных устройств являются простота монтажа и неприхотливость в обслуживании. Такие материалы, как качественная сталь и серый чугун, из которых изготавливается подобная техника, способствуют повышению запаса прочности и долговечности насоса. Технические характеристики сетевых насосов позволяют им работать с преимущественно чистой водой, которая не должна содержать твердые части диаметром больше 0,2 мм, а также, более 5 мг/л механических примесей.

Чаще всего применяются сетевые насосные аппараты с целью создания циркуляции воды в теплофикационных сетях, а также для обслуживания бойлерной (подогревательной) сетевой установки. Изготавливаются такие агрегаты как с одной передачей, так и в 2-ступенчатом варианте. Привод функционирует за счет электрических силовых агрегатов (двигателей).  Имеют вид горизонтальных насосов.

Агрегаты также включают в свое устройство:

• корпус с горизонтальным разъемом;
• рабочее колесо с двусторонним входом воды;
• подшипники, вал и концевые уплотнительные элементы;
• камеры для концевых уплотнений и фланцы для крепления подшипников, установленные в корпус;
• подшипники качения, которые служат опорой для ротора;
• роликовый или шариковый опорный подшипник для привода;
• подшипник для радиальной оси.

</p>

Средняя подача воды аппаратов для котельных составляет 450-500 кубометров в час, напор в районе 50-70 м, а такой параметр, как давление на входе, варьируется в пределах 16 килограммов на один квадратный сантиметр. Насосы, назначение которых заключается в циркуляции горячей воды в небольших отопительных системах, имеют меньшие показатели мощности и производительности, но и стоят они на порядок дешевле.

Сфера применения сетевых изделий не ограничивается только системами отопления, в частности, котельными. Это оборудование с успехом используют для подачи ГСМ на базы, склады и промышленные предприятия, для подкачки реагентов в водоочистные сооружения, а также в водоподготовительных системах, предназначенных для подкачки воды в системы водяного снабжения при падении уровня давления в трубах. Вместе с тем, применение такому оборудованию находится и при очистке резервуаров, загрязненных шламом, а также хранилищ для такого вещества, как мазут.

Какие насосы используются для котельных?

Сетевые насосы для котельных наиболее часто бывают центробежными, оснащенными электродвигателем. По типу их можно поделить на: конденсатные, сетевые, подпиточные, предназначенные для сырой воды. Также можно встретить такой тип насосов, как питательный.

В котельных системах водопровода принято устанавливать сразу несколько устройств, имеющих одинаковые характеристики. Насосы соединяют параллельно, при этом один из них является основным, а второй является резервным и  запускается по мере необходимости, когда выходит из строя первый. Однако возможна и работа сразу двух аппаратов. В таком случае, давление воды в трубах остается таким же, как и при работе одной установки, но зато увеличивается подача воды, уровень которой становится равным сумме подаче каждого из устройств.

</p>

Для котельных наиболее оптимальным вариантом будет установка центробежного 1-ступенчатого насоса типа КМ, 1-ступенчатого агрегата типа Д с 2-сторонним всасыванием, либо многоступенчатого изделия типа ЦНСГ. Кроме того, многие профессионалы рекомендуют устанавливать в котельной установки типа КС, являющиеся конденсатными. При этом конечный выбор зависит от конкретных требований покупателя, которые, как правило, обуславливаются условиями эксплуатации будущего оборудования.

Выбор устройства и расчет требуемого напора

Насосы для котельных выбираются, строго исходя из требований системы отопления, а точнее, из требуемого напора. Чтобы понять, какой напор необходим для оптимальной работы вашей системы, можно обратиться к созданной для этих целей формуле.

Расчет уровня напора, который необходим для правильно функционирования системы отопления, можно рассчитать по такой формуле: H=(Lcум*Rуд+r)/(Pt*g).

Формула на первый взгляд выглядит не самой простой, однако при изучении каждого значения расчет требуемого напора произвести не составит большого труда. Символы в формуле, по которой можно сделать расчет нужного напора, означают:

</p>

• H – нужная величина напора в метрах водяного столба;
• Lсум – общая длина контуров, учитывая трубы обратного хода и подачи. Если вы используете теплый пол, нужно учитывать в расчете длину проложенных под полом труб;
• Rуд – удельный уровень сопротивления труб системы. Учитывая запас, принимают на 1 погонный метр 150 Па;
• r – общее значение сопротивления трубопровода системы;
• Pt –  удельная плотность носителя тепла;
• G – постоянная, которая равна 9,8 метрам на квадратный сантиметр, или единица ускорения свободного падения.

Нередко возникает сложность подсчета суммарного сопротивления системных элементов. Однако в таком случае можно упростить общую формулу, заменив вместо данной суммы коэффициент k, являющийся поправочным. Так, поправочный коэффициент системы, в которой установлены какие-либо терморегуляторы, будет равен 1,7.

У обычной системы, предусматривающей фитинги стандартного вида и краны, не имеющие элементов для термостатической регулировки, поправочный коэффициент равняется 1,3. Система же, имеющая множество разветвлений и запорно-регулирующую арматуру с большой насыщенностью, имеет этот коэффициент на уровне 2,2. Расчет по конечной формуле, в случае с поправочным коэффициентом, будет иметь такой вид: H=(Lcум*Rуд*k)/(Pt*g).

Произведя расчет по данной формуле, вы сможете понять, какими параметрами и характеристиками владеет насос, который нужно приобрести. Подчеркнем, что насос для котельных рекомендуется выбирать такой, мощность которого не будет превышать необходимую для создания нужно напора. Купив насос с мощностью, превышающей нужную для обеспечения желаемого напора, вы попросту потратите средства впустую.

Равномерное распределение теплоносителя внутри трубопровода и радиаторов обеспечивается за счет использования насоса для котла отопления. Приспособление поддерживает нужное давление в системе, помогая жидкости преодолевать непростой путь. Монтаж циркуляционного насоса можно провести самостоятельно, если ознакомиться с инструкцией и техническим устройством прибора.

Что такое циркуляционный насос

Одним из необходимых элементов в системе горячего водоснабжения и отопления является циркуляционный насос. Это устройство выполняет нагнетающую и всасывающую функции, способствует активному перемещению жидкость внутри отопительной системы. Насос монтируется непосредственно в трубопровод. Предназначен для работы в замкнутом контуре.

Основными элементами прибора являются:

• корпус;
• крыльчатка;
• ротор;
• вал двигателя;
• клеммная коробка;
• двигатель;
• воздушный винт.

Как только на ротор подается электрическая энергия, он начинает вращаться, передавая крыльчатке сигнал на движение. Это приводит к всасыванию жидкости с одной стороны устройства и выталкиванию с другой. Чтобы агрегаты было легче монтировать и обслуживать, производители выпускают различные модели по форме корпуса и габаритам.

Цены на циркуляционные насосы для котлов отопления

циркуляционные насосы для котлов отопления

Для чего используется

Благодаря циркуляционному насосу обогрев помещений осуществляется равномерно и быстро, поэтому сфера применения таких агрегатов обширная.

Насосы устанавливают для таких целей:

1. Улучшение качества работы системы с естественной циркуляцией.
2. Принудительное движение теплоносителя при геотермальном отоплении. Тепловой насос работает по классическому циклу Карно: забирает глубоко внизу холодный теплоноситель и получает взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Летом геотермальное оборудование из нагревателя превращается в средство пассивного кондиционирования.
3. Обеспечение циркуляции воды в системах горячего и холодного водоснабжения в частном доме.
4. Повышение эффективности работы конструкции теплый водяной пол.
5. Использование в системах кондиционирования с целью охлаждения.

Виды насосов

Все электронасосы имеют общий принцип работы, но отличаются конструкцией и эффективностью. Чтобы правильно выбрать устройство, необходимо знать, какие виды оборудования существуют, чем отличаются.

Различают два вида циркуляционных агрегатов:

1. С мокрым ротором. Такие устройства имеют модульную конструкцию, что упрощает их техническое обслуживание и ремонт. Ротор и крыльчатка находятся в рабочей среде, сухой остается только электрическая часть. У приборов невысокий уровень шума. Ступенчатый регулятор скорости позволяет контролировать расход электрической энергии. Преимущество агрегата заключается в длительном сроке эксплуатации при условии правильного монтажа. Недостаток прибора — чувствительность к качеству рабочей жидкости.
2. С сухим ротором. Насос отличается типом конструкции. Ротор заключен в герметичный корпус, а крыльчатка погружена в теплоноситель. От проникновения жидкости двигатель защищен уплотнительными кольцами. Основной плюс агрегата — высокий коэффициент полезного действия и минимальные требования к качеству теплоносителя. Устройство создает высокий уровень шума.

Судя по характеристикам, можно сделать вывод, что для частных домов и квартир больше подходят устройства с мокрым ротором.

Преимущества котлов с насосом

Электрический котел с циркуляционным насосом благодаря своей уникальной конструкции, может выполнять функции целого комплекса отопительных устройств.

Повышенный спрос на такое оборудование обусловлен его преимуществами:

1. Большой ассортимент моделей дает возможность выбрать котел для обогрева помещений любой площади. Пользователю не нужно подбирать насос отдельно.
2. Устройство позволяет прогонять жидкость по всем контурам с оптимальной скоростью. Это помогает равномерно и быстро прогреть помещение.
3. Коэффициент полезного действия — 90% и выше, что говорит о высокой эффективности моделей.
4. Автоматизация процесса обеспечивает простую настройку и высокую безопасность котлов.
5. Оборудование экологично, так как в процессе его работы не производится выброс вредных веществ.
6. Простой монтаж отопительной системы.

Производители выпускают котлы настенные, которые подходят для небольших квартир, а также напольные, способные обеспечить теплом помещение с большой площадью.

Недостатки

Котлы со встроенными циркуляционными насосами не лишены недостатков, знакомство с которыми позволит определиться, стоит ли устанавливать подобное оборудование.

Основные минусы:

1. Электроэнергия обходится дороже, чем газ или твердое топливо.
2. Бесперебойная работа котла напрямую зависит от напряжения в подающей сети.
3. Необходимость установки качественной проводки в отапливаемом помещении.

Недостатки использования котлов в основном связаны с необходимостью обеспечения их электрической энергией. Перед установкой необходимо рассчитать силу тока, чтобы выбрать кабель нужного сечения и автомат. Для снижения мощности самого котла на выходном контуре отопительной системы ставится аккумуляторная емкость.

Виды устройств для котлов

Врезанные в отопительный контур помпы усиливают циркуляцию теплоносителя в трубах. В зависимости от области применения они отличаются по конструкции и техническим параметрам.

Устройства делятся на два типа: циркуляционные насосы для газового котла и питательные аппараты для паровых агрегатов. Главное — правильно подобрать прибор под конкретный трубопровод и характеристики котла.

Циркуляционные

Многие модели одно- и двухконтурных газовых котлов оснащены циркуляционными насосами, которые устанавливаются рядом с гидравлическим блоком. Для бытовых нужд идеальным вариантом являются однофазные помпы с мощностью до 100 Вт, обеспечивающие скорость прокачки жидкости до 2 м/с. Эти модели легко устанавливаются на пластиковые трубы и способны долго прослужить без ремонта, так как собираются из нержавеющих компонентов.

Помпы в одноконтурных газовых котлах, как и в электрических, бывают «мокрыми» и «сухими». Они необходимы в тех случаях, когда в системе низкое давление газа. Агрегат помогает такому котлу развивать мощность до 80%.

Питательные

Промышленные установки, предназначенные для подачи теплоносителя в паровые котлы электрических станций или нефтеперерабатывающих предприятий, называются питательными насосами. Агрегаты, в зависимости от типа модели, перекачивают воду с температурой от 80 °С до 165 °С. Количество примесей в жидкости не должно превышать 0,2 %.

Питательные агрегаты производятся нескольких типов и в различных конструктивных исполнениях. Эксплуатируются они в тяжелых условиях, поэтому многие оснащены устройством автоматического отключения. Каждый агрегат имеет обратный клапан — это защитная мера для предотвращения обратного вращения ротора или перегрева воды.

Рабочая часть устройств изготавливается из стали, сплавов чугуна или цветных металлов.

Как подобрать насос

Чтобы правильно выбрать циркуляционный агрегат, необходимо знать его функциональные возможности. Ознакомиться с ними можно в технической документации, которую вместе с насосом предоставляет производитель. Стоит обращать внимание на материал, из которого изготовлен корпус циркулярного прибора и на присутствие защиты.

Основные параметры:

1. Производительность. Эта величина максимального объема теплоносителя, которую может за один час времени прокачать приспособление. Единица измерения — м³/ч.
2. Напор. Показатель измеряется в метрах и представляет собой максимальное значение гидравлического сопротивления.
3. Скорость. Позволяет настраивать теплоотдачу в зависимости от температуры на улице. Лучше выбирать приборы, которые могут работать на различных скоростях.
4. Мощность. Чем меньше диаметр труб отопительной системы, тем мощнее должен быть двигатель.
5. Температура. До скольки градусов будет нагреваться жидкость в системе отопления.

Куда устанавливать

Среди специалистов существуют различные мнения по поводу установки агрегата в систему. Одни предлагают монтировать насос на подающем трубопроводе, другие — на обратном.

В домашней системе температура редко поднимается выше 70 °С, а жидкость не нагревается больше, чем на 90 °С. Поэтому агрегат можно врезать как в подающем, так и в обратном трубопроводе, при этом разность статистических давлений жидкости между ними не существенная, но лучше остановиться на втором варианте. Если в отопительной системе две отдельные ветки, то имеет смысл на каждой поставить отдельное приспособление.

Монтировать насос надо сразу после котла, до первого разветвления в контуре. Тогда можно будет задавать необходимый тепловой режим в каждой части дома.

Принудительная циркуляция

В домах с большой площадью в системе возможно образование воздушных пробок, что приводит к нарушению циркуляции, перегреву теплоносителя в котле и возникновению повреждений. Поэтому в обратную трубу перед вводом в теплообменник котла устанавливается насос, который осуществляет принудительную циркуляцию. Это позволяет поддерживать нужную скорость и давление жидкости.

В теплоносителе часто содержатся механические примеси, которые способны повредить двигатель или привести к заклиниванию крыльчатки, поэтому перед приспособлением устанавливается сетчатый фильтр-грязевик. Установленные с обеих сторон прибора шаровые краны позволяют осуществить ремонт или замену агрегата без слива жидкости из системы.

Естественная циркуляция

Процесс получил свое название исходя из законов физики. Благодаря строго выдержанному наклону подающей и обратной труб нагретая жидкость поднимается в верхнюю точку системы, затем по мере остывания опускается вниз, возвращаясь в котел. При работе в таком режиме теплоотдача будет низкой, кроме того, возможно отключение электрической энергии, поэтому в систему врезают насос. Это дает высокую эффективность и надежность отопления.

Дополнительно монтируют байпасную линию для помпы — перемычку, которая при отключенном котле делает систему работоспособной. В перемычке ставится шаровой отсечной кран. Он открывается, когда отключается электричество или прибор выходит из строя. Кран, ведущий к насосу, перекрывается, и система начинает работать по принципу самотека.

Куда нельзя устанавливать циркуляционные агрегаты

Не желательно устанавливать циркуляционные насосы на подающую магистраль. Бывают случаи, когда в верхней части котла скапливается воздух, устройство не может его втянуть, в результате образуется вакуум, что приводит к закипанию теплоносителя.

Образующаяся пароводяная смесь начинает двигаться в систему. Насос останавливается, потому что он может перекачивать только воду. Если вовремя не принять меры, то возможен взрыв.

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе. Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

1. Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
2. Помпу монтируют в начале контура после группы безопасности.
3. Устройство с отсекающей арматурой ставиться на байпасе.
4. Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

1. Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
2. Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.

Пошаговая инструкция по сборке и монтажу насоса

После приобретения устройства и выбора места его установки необходимо провести сборку и монтаж. Предварительно необходимо по обе стороны помпы вмонтировать шаровые краны, перед агрегатом установить грязевик для задержки окалины, грязи, абразивных частиц. Верхнюю часть байпаса надо оснастить воздушным клапаном.

Сборка и подключение насоса к котлу отопления проводятся в такой последовательности:

1. Перед монтажом следует слить жидкость из системы. Для полноценной очистки нужно залить в нее теплоноситель и спустить, затем повторить эту процедуру еще пару раз.
2. Осуществить установку насоса в систему.
3. После монтажа все места соединений необходимо тщательно загерметизировать.
4. Залить систему жидкостью. Удалить лишний воздух.
5. Подключить устройство к электрической сети.

Количество циркуляционных приборов, необходимых в системе, зависит от длины трубопровода.

Стоимость насосов разных видов

На рынке представлено много компаний, специализирующихся на производстве циркуляционных агрегатов. Потребителям рекомендуется покупать модели европейских производителей, пользующихся авторитетом. Спросом пользуется также продукция некоторых российских предприятий.

Модель	Страна-производитель	Цена, руб.
Прима UPS 25/60 180	Россия	1570
Wester WCP 25-40G	Россия	2127
LRP 32-50/180	Китай	2598
Hoffmann UPC 25-40 180	Германия	5256
Yonos PICO 15/1-4	Германия	6051
A 56/180 XM	Италия	10953

В продаже можно найти как бюджетные, так и дорогостоящие модели. Какой купить насос для котла отопления — это индивидуальное решение хозяина дома. Одни при выборе ориентируются на степень известности производителя, другие — на стоимость, третьи — на доступность сервиса.

Видео

Посмотрите видео, где показана установка насоса в систему отопления.

Похожие записиОтзывы и комментарии<index>Циркуляционный насос для котла отопления

Виды циркуляционных насосов

Правильная работа циркуляционного насоса обеспечивается специальным элементом – ротором, на концах которого размещены специальные лопасти, при помощи которых и усиливается перемещение теплоносителя в трубах.

В большинстве современных моделей циркуляционных насосов установлен один ротор, однако в некоторых приборах можно встретить и два таких элемента.

Вне зависимости от количества роторов, насосы для котлов отопления эффективно будут работать только в том случае, если в системе нет воздуха.

Существует два основных типа насосов – с мокрым ротором и с сухим.

Насос с мокрым ротором

Как понятно из названия, в насосе с мокрым ротором данный элемент погружен непосредственно в теплоноситель. Специальная конструкция позволяет циркулирующей жидкости соприкасаться с элементами ротора и, таким образом, выступать в роли охладителя и смазки для отдельных элементов насоса. Явное достоинство насоса с мокрым ротором состоит в том, что циркуляционный насос для центрального отопления является практически бесшумным, поскольку вибрация и звук работающего ротора поглощается самим теплоносителем.

Рекомендуем к прочтению:Как выбрать насос для отопления?Устройство насоса с мокрым ротором

Мини насосы для отопления данного типа могут применяться как отопительных системах, так и в тех, что осуществляют параллельно и ГВС дома. При этом такой бытовой насос для отопления можно использовать как для жилых домов, так и для промышленных помещений (промышленный циркуляционный насос для отопления). Промышленные насосы для отопления имеют большую мощность.

Проверяется работа насоса двумя способами – визуально (откручивается задняя пробка) или же аппаратно (при помощи специального прибора).

Насос с сухим ротором

Благодаря изолированности деталей от влаги циркуляционный насос для отопления 12в с сухим ротором имеет большую мощность и может перекачивать достаточно большие объемы теплоносителя, что делает допустимым применение подобного оборудования для отапливания больших площадей. Явным отличием между сухим и мокрым насосом, помимо расположения ротора относительно теплоносителя, является еще и то, что при необходимости в насосе с сухим ротором возможна замена мотора на более мощный.

Насос с сухим ротором

Существует некоторое различие насосов и по соединению мотора. В частности, такие центробежные насосы для отопления бывают:

• муфтовые;
• фланцевые.

Зачем нужен циркуляционный насос

Отопительные системы с естественной циркуляцией теплоносителя были популярны довольно давно, однако и сегодня их можно встретить в отдельных домах – здесь не присутствует повысительный насос для отопления. В такой системе теплоноситель перемещается благодаря элементарным законам физики. В основе циркуляции – разная плотность и масса горячего и холодного теплоносителя. Помимо этого, небольшой уклон труб системы также способствует перемещению.

Система отопления с циркуляционным насосом

Однако даже небольшие погрешности, допущенные при монтаже системы, могут привести к тому, что качество обогрева помещений будет существенно ниже. Чтобы подобного не случилось, систему и дополняют циркуляционным насосом. Электронасос для отопления дома с легкостью устраняет все недостатки системы с естественной циркуляцией теплоносителя. А именно:

Рекомендуем к прочтению:Насос для отопления — типы, назначение и правила подбора

• для системы не требуется уклон труб, который считается необходимым при самопроизвольном перемещении теплоносителя;
• не выдвигаются жесткие правила к сечению труб – они могут иметь меньший диаметр;
• в системе из-за разницы температур не создаются пробки, препятствующие циркуляции теплоносителя;
• прогрев помещения происходит более равномерно, поскольку теплоноситель движется по трубам с определенной, всегда одинаковой скоростью;
• разница температур на входе и выходе минимальная – проточные насосы отопления позволяют экономить некоторое количество топлива.

Варианты расположения циркуляционного насоса

Стабильная температура теплоносителя в системе позволяет экономить не только топливо, но и значительно продляет работоспособность отопительного котла. Ведь при таких условиях насос для подкачки системы отопления всегда работает с определенной мощностью – нет условий для перегрева элемента.

Система, в которой задействован циркуляционный смесительный насос отопления, является более экономной.

В частности, в такой системе позволяется использование регуляторов температуры. Расположенные на каждом радиаторе, они позволяют корректировать уровень его прогрева. Таким образом – вы сами можете подбирать, какая именно температура будет вам наиболее комфортна. Кроме того, использование подобных регуляторов несколько снижает уровень прогрева воды, что ведет к экономии топлива.

Кроме того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить стабильную и комфортную температуру в помещениях даже в том случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является еще и то, что в ней может быть использовано меньшее, чем в системе с естественной циркуляцией, количество теплоносителя.

Кроме того, отдельные модели насосов сделаны таким образом, что даже в неотопительный сезон насос для подпитки системы отопления включается раз в день для того, чтоб прогнать теплоноситель по трубам. Это способствует сохранению нормальной работоспособности системы. Однако, возможно, понадобится дополнительный насос в системе отопления. В частности, это может быть насос для заполнения системы отопления – специальное приспособление, которое требуется для заполнения воды. Воздушные тепловые насосы для отопления составляют отдельную категорию систем отопления, использующихся в современности.

</index>

Для функционирования современной системы отопления, оснащенной принудительным движением теплоносителя по контурам, используется циркуляционный насос. Именно благодаря этому устройству теплоноситель движется по магистралям системы отопления, а также насос используется в системе теплый пол и системе рециркуляции ГВС. Сложные многоконтурные системы больших домов могут оснащаться несколькими циркуляционными агрегатами.

Чтобы добиться эффективной теплоотдачи системы отопления необходимо, чтобы параметры циркуляционного насоса соответствовали параметрам системы. Для ориентирования в теме, как выбрать циркуляционный насос для системы отопления с учетом источника тепла (котла), следует ознакомиться с устройством и параметрами насоса.

Устройство и технические параметры насоса

Конструкция оборудования включает корпус, к которому присоединяется улитка, а к улитке – трубы контура. Корпус оснащен электродвигателем с платой управления и клеммами, чтобы подсоединять провода электросети. Для движения воды по магистралям системы применяется ротор с крыльчаткой: с его помощью вода засасывается с одной стороны, а с другой стороны нагнетается в трубы контура.

Выбирать циркуляционный насос следует, исходя из следующих технических параметров:

1. Производительность устройства (расход) – представляет объемную величину, численно равную максимальному объему воды, прокачиваемого за один час времени через прибор.
2. Напор – представлен максимальным значением гидравлического сопротивления, оказываемого всеми элементами отопительных контуров по отношению к движению теплоносителя, и способного для преодоления насосом. Измеряется в метрах.
3. Характеристика прибора – представляет производственную величину, которая определяет взаимосвязь напора устройства и его производительность.

Классификация

Все насосы делятся на два типа:

Насос с сухим ротором

Рабочая часть ротора не имеет прямого контакта с водой благодаря защите нескольких уплотнительных колес. Изготавливаются эти детали из угольного агломерата, высококачественной стали или керамики, окиси алюминия – все зависит от типа применяемого теплоносителя.

Запуск устройства осуществляется за счет движения колец по отношению друг к другу. Поверхности деталей идеально отполированы, соприкасаясь друг с другом, они создают тонкий слой водяной пленки. В результате чего создается герметизирующее соединение. С помощью пружин кольца прижимаются навстречу друг другу, благодаря чему по мере изнашивания детали самостоятельно подгоняются друг к другу.

Период эксплуатации колец приблизительно три года, что намного дольше эксплуатации сальниковой набивки, нуждающейся в периодической смазке и охлаждении. Показатель коэффициента полезного действия равен 80 процентов. Главная отличительная особенность работы агрегата – высокий уровень шума, в результате чего для его установки необходима отдельная комната.

Насос с мокрым ротором

Рабочая часть ротора – крыльчатка – погружается в теплоноситель, который одновременно выступает и как смазка, и как охладитель двигателя. С помощью герметичного стакана из нержавеющей стали, установленного между статором и ротором, электрическая часть двигателя защищается от попадания влаги.

Как правило, для производства ротора применяется керамика, для подшипников – графит или керамика, для корпуса – чугун, латунь или бронза. Главная особенность работы агрегата – низкий уровень шума, продолжительный период использования без техобслуживания, легкие и простые настройки и ремонт.

Показатель коэффициента полезного действия составляет 50 процентов. Это объясняется тем, что герметизация металлической гильзы, которая отделяет носитель тепла и статор, если диаметр ротора большой, невозможна. Однако, для бытовых нужд, где обеспечивается циркуляция теплоносителя в трубопроводах небольшой протяженности, такие циркуляционные насосы применять целесообразно.

В состав модульной конструкции современного устройства «мокрого» типа входят:

• Корпус;
• Электрический двигатель со статором;
• Короб с клеммниками;
• Рабочее колесо;
• Картуш, состоящий из вала с подшипниками и ротора.

Модульная сборка удобна тем, что в любое время есть возможность замены вышедшей из строя части циркуляционного насоса на новую деталь, а из картуша легко устраняется скопившийся воздух.

Как подобрать циркуляционный насос для отопления?

Для подбора оборудования с учетом наиболее подходящих параметров необходимо воспользоваться определенными формулами. Однако, только специалисты знают, какие именно формулы необходимо использовать в каждом конкретном случае. А если устройство подбирает незнающий человек, то следует воспользоваться следующими рекомендациями:

• Маркировка циркуляционного насоса. Например, оборудование Grundfos UPS 25-50, где первые две цифры указывают диаметр резьбы гаек – 25 миллиметров (1 дюйм), которые поставляются в комплекте с устройством. Еще существуют насосы с диаметром гаек 32 миллиметра (1,25 дюйма). Вторые две цифры – это максимальная высота подъема теплоносителя в системе отопления – 5 метров, то есть при помощи циркуляционного насоса может создаваться избыточное давление не более 0,5 атмосфер. Также существуют насосы, в которых высота подъема равна 3, 4, 6 и 8 метров.
• Производительность агрегата. Является главным параметром, определяющим работу агрегата. Представлен объемом теплоносителя, перекачиваемого с помощью насоса. Для расчета применяется формула:
  • Q=N:(t2-t1),
  • где N – мощность источника тепла. Это может быть котел либо газовая колонка;
  • Расчет системы отопления и ее потерь осуществляется для того, чтобы правильно выбрать расчетные параметры того агрегата, который способен справиться с сопротивлением в системе отопления.
• Уровень подъема системы отопления. Показывает максимальный напор, на который способна отопительная система. Это суммарная величина гидравлического сопротивления в системе отопления. При расчетах гидравлического сопротивления не учитывается этажность обогреваемого здания с замкнутой отопительной системой. В таком случае берется среднее значение – 2-4 метра водяного столба. В малоэтажных домах с традиционной системой отопления этот показатель идентичен.
• Потребность здания в энергии. Это еще один параметр, который стоит учитывать при выборе циркуляционного насоса, хоть и косвенно. Этот показатель указывается в паспорте здания во время его проектирования. Если эти значения отсутствуют, их можно рассчитать. Каждая страна имеет свои стандарты тепла на один квадратный метр. По европейским стандартам для отопления 1 квадратного метра одно- или двухквартирного здания требуется 100 Вт, для многоквартирного здания – 70 Вт. Российский стандарт представлен в СНиПе 2.04.05-91.
• Расход электроэнергии. Любой циркуляционный насос отопления обладает тремя положениями подключения в электрическую сеть. Все сведенья по поводу потребления насосом электрического тока содержатся в табличке на корпусе агрегата (параметры нагрузки). Каждому положению переключателя соответствует новая производительность насоса, то есть количество теплоносителя в час, перекачиваемого устройством по системе отопления. Третье положение переключателя показывает максимальную производительность данного агрегата, а показатель максимального потребления тока насосом указывается в табличке на корпусе насоса.

Оборудование, выпускаемое серийно, имеют усредненные характеристики. Поэтому необходимо учитывать индивидуальность каждой системы отопления.

Обратите внимание! Выбирать подходящий насос следует с учетом возможности работы агрегата в нескольких режимах, при этом его мощность должна превышать расчетную мощность на 5-10 процентов.

Заключение

Подбирать насос следует с учетом трех его основных параметров – расход, присоединительный диаметр и высота напора. Стоит отметить, что полученные при расчете характеристики – это максимальные показатели работы насоса. И поскольку такой режим в период всего отопления котлом будет длиться непродолжительное время, то выбирать насос необходимо с несколько заниженными показателями. Такой подход существенно сэкономить средства и сократит расходы электроэнергии.

Используемые источники:

• https://kotle.ru/kotelnye/nasosy-v-kotelnoj
• https://nasosovnet.ru/termo/nasosy-dlya-kotelnyh.html
• https://otoplenie-expert.com/elementy-otopleniya/tsirkulyatsionnyy-nasos.html
• https://otoplenie-doma.org/nasos-dlya-kotla-otopleniya.html
• https://kotel.guru/sistemy-otopleniya/cirkulyacionnye-nasosy/pravilnyy-podbor-nasosa-dlya-sistemy-otopleniya-s-kotlom.html
