Сколько воды в одной секции алюминиевого радиатора: способы расчета объема

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Содержание статьиСкрыть1Сколько воды в одной секции чугунного радиатора отопления1.1Объем одной секции марки МС (в литрах)1.2Объем воды в одной секции марки ЧМ (в литрах)2Объем воды в одной секции алюминиевого радиатора3Сколько воды в одной секции биметаллического радиатора4Объем воды в радиаторе отопления таблица

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

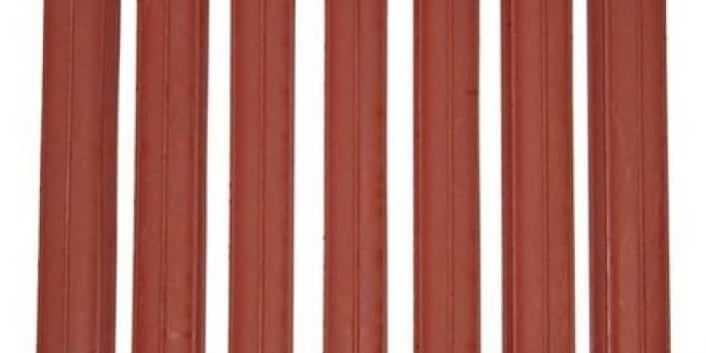

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

МС 140-300 – 0,8-1,3;
МС 140-500 – 1,3-1,8;
МС-140 – 1,1-1,4;
МС 90-500 – 0,9-1,2;
МС 100-500 – 0,9-1,2;
МС 110-500 – 1-1,4.

Читайте также:Какие радиаторы отопления лучше ставить в квартире

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

ЧМ1-70-300 – 0,66;
ЧМ1-70-500 – 0,9;
ЧМ2-100-300 – 0,7;
ЧМ2-100-500 – 0,95;
ЧМ3-120-300 – 0,95;
ЧМ3-120-500 – 1,38.

СоветПриведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

350 мм – 0,2-0,3;
500 мм – 0,35-0,45;
600 мм – 0,4-0,5;
900 мм – 0,6-0,8;
1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, чтот емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Читайте также:Отзывы о китайских биметаллических радиаторах отопления

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

35 см – 0,1-0,15;
50 см – 0,2-0,3;
60 см – 0,25-0,35;
90 см – 0,3-0,5;
120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Тип радиатора	Высота (мм) / модель	Минимальный объем секции (л)	Максимальный объем секции (л)
Алюминиевый	350	0,2	0,3
500	0,35	0,45
600	0,4	0,5
900	0,6	0,8
1200	0,8	1
Биметаллический	350	0,1	0,15
500	0,2	0,3
600	0,25	0,35
900	0,3	0,5
1200	0,4	0,6
Чугунный	МС 140-300	0,8	1,3
МС 140-500	1,3	1,8
МС-140	1,1	1,4
МС 90-500	0,9	1,2
МС 100-500	0,9	0,2
МС 110-500	1	1,4

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

Объем воды в радиаторе отопления: документация и средние данные

Количество теплоносителя в недрах радиаторов для многих есть величина абстрактная. Объем этой жидкости влияет на инерционность отопительной системы, время прогрева и режим работы котла. Умение рассчитать объем воды в любой части отопительной системы позволит более точно подобрать остальное оборудование под нее (котел, циркуляционный насос и т. д.).

Батарея в разрезе

Для чего нужно знать количество воды в батарее

Обычно на радиаторы обращают внимание с началом или окончанием отопительного сезона или во время генеральной уборки. Между тем у него внутри происходят жизненно важные для человека процессы, за которые отвечает теплоноситель – чаще всего вода. Имеет ли ценность информация о том, сколько этой жидкости вмещается в одну батарею, секцию?

Объем воды внутри этой «паутины» можно легко узнать

Оказывается, имеет и причин этому не одна:

не «утяжелить» отопительный прибор. потому что объем воды в чугунном радиаторе отопления увеличивает его и без того немалый вес;
монтаж отопительной системы с определенной мощностью котла требует расчета общего количества теплоносителя. в том числе и в радиаторах;
зная, что количество теплоносителя в батарее составляет 10–12% от системы отопления – все батареи, трубы и котел, можно «всухую» слить воду ;
при выборе расширительного бака ;

Объем расширительного бака должен соответствовать количеству теплоносителя в системе

чтобы не переборщить с концентрированным антифризом. который заливается в определенной пропорции с водой;
для естественного/принудительного типа циркуляции выбирается оптимальный размер батареи – большой в первом случае и без разницы во втором.

Вынужденная инициатива

В панельном доме с центральным отоплением не приходится заморачиваться о таких вопросах, как заполнение системы теплоносителем, это епархия ЖКХ. Но забота об усадьбе или даче – это огромная ответственность, которая полностью лежит на ваших плечах. Возможность сэкономить время и деньги заставляет хозяев своими руками обслуживать тепловые коммуникации, используя иногда нестандартные методы.

На фото – проверка работы батареи

Например, отсутствие централизованной подачи воды вынуждает использовать природные источники – скважины, колодцы, пруды.

Чтобы знать точно требуемое количество жидкости нужно заранее вычислить, какое ее количество войдет во все составные отопительной системы:

Работаем с документацией

Ответ на вопрос, сколько же воды вытекает из трубы «А», вернее, должно туда поступить, обычно кроется в техническом паспорте радиатора и котла. С трубами немного сложнее, но не смертельно – зная их внутренний диаметр, на нашем сайте можно найти подробную таблицу о количестве воды в литрах/кубометрах на погонный метр. То же самое можно сказать о данных по объему топливного котла или батарей.

Данные по внутреннему объему труб

Зная наполняемость каждого метра трубы, узнать совокупный «трубный» объем теплоносителя элементарно – табличную цифру умножить на количество метров. Для этого необязательно ползать с рулеткой по всему дому, а воспользоваться проектным планом и линейкой.

Объем воды не зависит от типа радиатора

Из представленной таблицы видно, что объем воды в секции биметаллического радиатора и алюминиевого один и тот же. Так что материал не имеет значение, главное габариты отопительного прибора.

Непостоянное проживание в доме обязывает хозяев использовать антифриз. Поскольку это удовольствие не из дешевых (цена за 10 л отечественного пропиленгликоля «Технология уюта» достигает тысячи рублей), необходимо точно знать количество незамерзайки. Определив крайний минусовой порог для системы отопления, вещества смешиваются в определенной пропорции.

Антифриз понижает температуру замерзания жидкости

Усредненная шпаргалка

Средние данные, определяющие объем воды в стальных радиаторах отопления панельного типа, таковы:

модели Demrad, Thermogross 11 типа на каждые 10 см длины приходится по 0,25 л теплоносителя;
в аналогичных моделях 22 типа этот показатель увеличивается до 0,5 л на туже длину.

Каждая секция старого доброго «чугуна» разных моделей имеет следующую вместительность:

МС 140 – 1,11–1,45 л (от 5,7 до 7,1 кг);
ЧМ 1 – 0,66–0,9 л с;
ЧМ 2 – 0,7–0,95 л;
ЧМ 3 – 0,155–0,246 л;
Konner Модерн – 0,12–0,15 л (3,5 кг).

А вот столько входит в алюминиевую секцию

Если ваша батарея – это заковыристая авторская штучка узнать ее объем сложно, но возможно. Например, объем воды в стальном радиаторе трубчатого вида вычисляется гениально просто –заглушкой закрывается одно отверстие, а через второе заливается вода до верха.

В теплообменниках настенного отопительного котла в среднем помещается от 3 до 6 л, а в напольном и парапетном исполнении – от 10 до 30 л воды. Итак, узнав количество теплоносителя во всех уголках, каких он достигает, можно провести ответственную операцию – рассчитать объем расширительного бака. Именно от него зависит оптимальное давление в системе и нужный объем теплоносителя.

Принцип работы расширительного бака

Инструкция расчета предполагает использование простой формулы:

Vс — объем теплоносителя в отопительной системе (то, о чем говорилось выше – радиаторы + трубы + теплообменники котла);
К — коэффициент расширения теплоносителя (у воды он равен 4%, поэтому в формуле используется 1,04);
D — эффективность расширения бака;
Vб — емкость расширительного бака.

Узнать приближенный к реальной цифре объем теплоносителя в радиаторах или трубах можно отталкиваясь от мощности котла по формуле:

х кВт * 15=VS, где

кВт – мощность котла;
цифра 15 – количество литров воды, для получения 1 кВт энергии;
VS – общая вместительность системы.

Подведение итогов

Принцип лучше недолить, чем обратное неприменим в системах отопления, т. к. завоздушивание системы будет означать холодные батареи. Вычислив объем каждого конструктивного элемента отопительной системы с помощью таблиц или опытным путем, потребление тепла станет более осмысленным и приятным. А ремонт или замена отдельного фрагмента уже не будет тайной за семью печатями.

На видео в этой статье показан процесс заливки теплоносителя в систему отопления.

Объем воды в радиаторе отопления

Определение объема воды или другого теплоносителя в радиаторе является важным этапом проектирования отопительной системы собственного загородного дома. Не выполнять этот этап можно только тогда, когда жилье находится в многоквартирном доме, и там работает центральная система отопления. В этом случае все хлопоты, связанные расчетом объема воды и созданием необходимого давления в центральной системе, падают на плечи работников ЖЭКа.

Зачем знать объем теплоносителя в батареи

Расчет объема теплоносителя в батарее, изготовленной согласно правилам, указанным в гост, делают для того, чтобы:

выбрать правильное крепление радиатора . Оно же должно выдерживать не только вес изготовленного согласно требованиям гост изделия, но и вес воды, которая заполняет все внутреннее пространство. Расчет веса воды очень прост: этот показатель равен объему;
выбрать котел с нужной мощностью. Разумеется, если он будет слабым, то особого толку со всей отопительной системы с очень малым гидравлическим сопротивлением будет очень мало, ведь он будет создавать малое давление, и вода будет двигаться медленно;
выбрать расширительный бак с необходимым объемом. Многие люди отказываются от этого элемента. Однако его лучше использовать, поскольку он компенсирует давление, созданное увеличенным в объеме нагретым теплоносителем. Например, при нагревании объем воды растет на 4%. Если ей некуда деться, то давление на батареи, а также трубы растет. Рано или поздно тепловое расширение «порадует» протечкой;
определить общую потребность в теплоносителе. Правда, для этого еще нужно учесть внутренний объем труб с малым гидравлическим сопротивлением, а также объем нагревательного котла, способного создать нужное давление;
выдержать верную концентрацию антифриза. Это касается тех случаев, когда вода будет смешиваться с антифризом. Такое делать можно, и в некоторых случаях образованная жидкость для радиаторов отопления. изготовленных согласно правилам гост, замерзает при более низких температурах, чем 100-процентный антифриз;
подобрать тип циркуляции. Теплоноситель может двигаться естественным способом (сверху вниз) или перемещаться под давлением, созданным насосом. Естественный тип циркуляции выбирают в случае батарей с большим внутренним объемом и малым сопротивлением нагретой жидкости. Что касается второго типа, то размер и вес батарей значения не имеет.

Способы расчета объема

Величину внутреннего пространства изготовленных согласно гост батарей можно определить двумя способами:

Заглянуть в техническую документацию и найти среди указанных характеристик нужную цифру. Далее необходимо провести простые математические операции.
Залить воду и измерить ее объем или вес.

Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и со специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться в погонном метре радиатора .

Этим определенным показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды, которая может поместиться в отопительном устройстве, изготовленном согласно гост, предусматривает такие шаги:

Определение длины панельных радиаторов или количества секций алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
Определение объема воды на погонный метр. Для этого в таблице смотрят на такую характеристику, как межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
Перемножение полученных величин.

Этот метод довольно сложно использовать для трубчатых радиаторов и батарей, выполненных согласно индивидуальным потребностям. Это потому, что для первых устройств производители используют различные, прошедшие проверку на гост, трубы. Они имеют разные диаметры, толщину стенок, а также длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. Их невозможно составить. Конечно, на помощь может прийти документация с техническими характеристиками, а также составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Что касается устройства отопления, изготовленного по желанию клиента, то для него может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Усредненные значения объема

Для примера взяты радиаторы с межосевым расстоянием 500 мм. Итак, объем таков:

1,7 л на каждую секцию рассчитанного на большое давление чугунного радиатора ЧМ-140;
1 л на каждую секцию этой же батареи, однако, нового образца;
0,25 л на каждые 10 см панельного устройства типа 11. Для конструкций с двумя и тремя рассчитанными на небольшое давление панелями этот показатель составляет 0,5 и 0,75 л на 10 см;
0,45 л на каждую легкую по весу секцию батарей из алюминия.
0,25 л на одну секцию биметаллического изготовляемого согласно гост радиатора.

Универсальный метод

Он подходит для любого типа нагревательного устройства с любым межосевым расстоянием. Для его реализации нужно запастись большим количеством воды и емкостью, объем которой является известным.

Измерение осуществляют так:

Устанавливают заглушки на два нижних отверстия. Можно было бы установить и третью заглушку на одно из верхних отверстий, однако лучше подождать. Это потому, что при наливании воды в одно отверстие, через другое должен выходить воздух.
Наливают воду до тех пор, пока она не начнет вытекать из второго свободного отверстия.
Ставят заглушку на этом отверстии и медленно заливают воду до тех пор, пока вся батарея не будет полностью заполнена. Во время наливания подсчитывают количество вылитых емкостей. Это можно делать и во время спускания воды из радиатора. Правда, придется спускать воду в ведро или что-то другое и потом ее выливать.
Умножение количества вылитых емкостей на их объем. Конечная цифра является объемом, выпущенной согласно правилам гост, батареи.

Расчет объема воды в одной секции алюминиевого радиатора

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

Уровень теплоотдачи одной секции, так как от него зависит:
Во-первых, сколько элементов потребуется для обогрева одной комнаты.
Во-вторых, насколько тепло будет в комнате благодаря радиатору.
В-третьих, каким станет микроклимат в помещении.
Устойчивость к гидроударам и рабочее давление алюминиевого радиатора .
Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если батарея была сделана методом литья, то такой цельносварный секционный элемент обладает высокой прочностью и устойчивостью к перепадам давления. Подобное изделие стоит несколько дороже, и по цене можно понять, произведено оно на отечественных мощностях или импортное. Как правило, вторые дороже, но и процент брака у них крайне низкий.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Узнайте полезную информацию об алюминиевых батареях на нашем сайте:

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Вязкость у всех трех теплоносителей разная, а производители, указывая объем алюминиевого радиатора, подразумевают, что в нем будет вода. Покупая подобное устройство для отопительной системы, например, на антифризе, следует соотнести его характеристики с вместимостью батареи.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Если вы решили установить алюминиевые радиаторы отопления важно знать следующее:

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

Поставить заглушки на нижние отверстия и начать набирать воду.
Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
Подсчитать, сколько литров жидкости было залито в батарею.

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Полезное видео

Источники: http://gidroguru.com/otoplenie/otopit-pribory/radiatory/2933-obem-vody-v-radiatore-otopleniya, http://poluchi-teplo.ru/radiatoryi/montazh/obem-vodyi-v-radiatore-otopleniya.html, http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/raschet-obema-vody-v-sektsii.html

Параметры алюминиевых радиаторов

Уровень теплоотдачи одной секции, так как от него зависит:
Во-первых, сколько элементов потребуется для обогрева одной комнаты.
Во-вторых, насколько тепло будет в комнате благодаря радиатору.
В-третьих, каким станет микроклимат в помещении.
Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
Стоимость готового изделия.

Виды теплоносителей

Антифриз для отопительных систем уже много лет применяется для обогрева загородных домов и прекрасно проявил себя. Его лучшие качества (способность не замерзать при температуре до -70 градусов) особенно хороши в зданиях, где нет постоянного проживания людей. Дачники могут закрыть дом, приезжать несколько раз месяц, чтобы прогревать его, и не переживать, что с их отопительной системой что-то случится.
Спиртсодержащие теплоносители имеют сходные с антифризом свойства, только способны не замерзать при -30 градусах. Их использование не желательно в жилых домах, так как подобные жидкости содержат в составе этиловый спирт, который не только легко воспламеняется, но и опасен для человека.
Вода в автономных системах обогрева хороша исключительно там, где алюминиевые радиаторы находятся под присмотром, то есть люди постоянно проживают в квартире или частном доме. У нее есть один показатель, который не «нравится» алюминию – способность вызывать у металлов коррозию. Если производится слив носителя из системы на летний период, то к началу нового сезона батареи могут дать течь из-за коррозии, «съевшей» металл. Жильцам следует оставлять теплоноситель в системе, чтобы этого не произошло.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Когда устройство монтируется на настенные кронштейны, следует предусмотреть не только его вес, но и теплоносителя внутри. Рассчитать, сколько весит вода легко, сверившись с техпаспортом изделия. Если в нем заявлено, что объем, например, секции алюминиевого радиатора с межосевым расстоянием 500 равен 0.27 л, то воды в нем помещается 270 мл.
Знание объема батареи позволит подобрать котел нужной мощности. Особенно это важно, когда теплоносителем является антифриз. Обладая достаточно высокой вязкостью, ему требуется хороший «толкач», иначе медленное продвижение носителя по системе сделает ее работу не эффективной.
Выбор расширительного бака, на котором многие потребители экономят при установке алюминиевых батарей, так же зависит от количества теплоносителя в отопительной системе. Он берет на себя любые перепады давления, чем «спасает жизнь», как обогревателям, так и трубам. Вода, нагреваясь, увеличивается в объеме на 4%, и если не предоставить ей дополнительного места для этого, то разрыв цельности системы, это только вопрос времени.
От объема радиатора иногда зависит способ движения теплоносителя по сети. Например, батареи с большой вместимостью хорошо подойдут для естественного типа циркуляции.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

При помощи расчетов. Для этого потребуется таблица, в которой указано, сколько воды вмещается в алюминиевом радиаторе отопления. Подобная информация должна присутствовать в документах изделия или иметься у продавца. В ней указывается не только межосевое расстояние, но и масса, и объем устройства. Например, алюминиевому радиатору с расстоянием 350 мм между верхним и нижним коллектором для одной секции потребуется 0.19 л воды.
Самым универсальным является измерение объема радиатора при помощи наполнения его водой. Для этого потребуется:

Поставить заглушки на нижние отверстия и начать набирать воду.
Когда жидкость начнет выливаться из верхнего отверстия, на него ставится заглушка.
Набирать воду в наливное отверстие до тех пор, пока радиатор полностью не заполниться.
Подсчитать, сколько литров жидкости было залито в батарею.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Полезное видео

Какие бывают типы радиаторов отопления?

Сегодня наиболее часто используются такие типы радиаторов:

чугунные радиаторы;
радиаторы из алюминиевого сплава;
биметаллические радиаторы.

Разновидности батарей отопления

Стандартные

Эти устройства доступны в диапазоне высот, обычно от 300 до 750 мм, с наибольшим диапазоном длин и конфигураций в высотах от 450 до 600 мм в высоту. Длина варьируется от 200 мм до 3 м или более, с наибольшим диапазоном от 450 мм до 2 м в длину.

Панели и конвекторы

Такие радиаторы обычно состоят из одной или двух панелей, но иногда встречаются 3-панельные. Современные однопанельные радиаторы имеют гофрированную панель, образующую ряд ребер (называемых «конвекторами»), прикрепленных к задней (обращенной к стене) стороне панели, что увеличивает конвекционную мощность батареи. Они обычно известны как «одноконвекторные» (SC). Радиаторы, состоящие из двух панелей с ребрами, расположенными друг над другом (с ребрами в середине), известны как «двухконвекторные» (DC). Существуют также двойные радиаторы, состоящие из одной оребренной панели и одной панели без ребер. Радиаторы старой конструкции состояли из одной или двух панелей без каких-либо конвекционных ребер.

Традиционный стандартный радиатор имеет швы сверху, по бокам и снизу каждой панели (где спрессованные листы стали соединяются вместе). В настоящее время большинство батарей со швом продаются с декоративными панелями, установленными сверху и по бокам (верхние имеют вентиляционные отверстия для циркуляции воздуха), и они известны как «компактные» батареи. Альтернатива конструкции радиатора с верхним швом использует один лист прессованной стали, и этот лист соединяется «рулонным» способом в верхней части радиатора.

Батареи с низкой температурой поверхности

Большинство этих радиаторов спроектированы таким образом, чтобы их излучающие поверхности имели относительно низкие температуры при обычных температурах системы отопления. Используются там, где может возникнуть опасность ожога – чаще всего в детских учреждениях, дома престарелых, в больницах и госпиталях.

Дизайнерские батареи

Существует огромный выбор доступных дизайнов радиаторов отопления, которые могут быть более приятны глазу, нежели их обычные собратья. Некоторые дизайнерские батареи доступны в высоких узких конфигурациях, которые могут подходить для помещений с, например, узкими стенами рядом с дверями, где обычные радиаторы не могут обеспечить достаточную мощность при ограниченном доступном пространстве на стене.

Плинтус-радиаторы

Эти устройства, как правило, замаскированы под плинтус. Работа этих радиаторов похожа на эффект «теплого пола», поскольку пользовательский глаз не замечает никаких радиаторных секций на стенах. Монтаж плинтусов позволяет экономить внутреннее пространство помещения.

Полотенцесушители

Такие радиаторы специально предназначены для сушки полотенец, а также для осушения ванной и душевых кабин. Однако тепловая мощность полотенцесушителей при покрытии их полотенцами существенно снижается, и даже если они не покрыты полотенцами, полотенцесушители способны рассеять намного меньше тепла, чем обычные батареи аналогичного размера. Обычно полотенцесушителей недостаточно для отопления помещений. Они используются только в относительно небольших и хорошо утепленных ванных комнатах. Некоторые конструкции полотенцесушителей содержат обычный радиатор с вешалками для полотенец – над, и иногда по бокам радиатора. Такие устройства имеют лучшую тепловую мощность.

Количество теплоносителя в батарее отопления

Правильно подобранный объем теплоносителя в секции позволяет радиатору отопления работать наиболее оптимально. Количество воды в радиаторе влияет не только на работу котла, но и на эффективность всех элементов отопительной системы. От правильного расчета объема воды или антифриза также зависит наиболее рациональный подбор остального оборудования, которое входит в систему отопления.

Объём теплоносителя в системе также нужно знать еще и для того, чтобы правильно подобрать расширительный бачок. Для домов с центральной системой отопления объём радиаторов не так уж и важен, но для автономных отопительных систем объём воды радиаторных секций нужно знать доподлинно. Также нужно учитывать объем трубопроводов системы отопления, дабы отопительный котёл работал в правильном режиме. Для расчёта внутреннего объёма трубопроводов отопительной системы существуют специальные таблицы. Нужно лишь правильно измерить длину труб отопительного контура.

Сегодня наиболее востребованы радиаторы из биметалла и алюминиевого сплава. Биметаллическая радиаторная секция высотой 300 миллиметров имеет внутренний объём 0,3 л/м, а секция с высотой 500 миллиметров имеет объём 0,39 л/м. Такие же показатели и у радиаторной секции из алюминиевого сплава.

Также еще в ходу радиаторы из чугуна. Чугунная секция импортного производства, высотой в 300 миллиметров имеет внутренний объём 0,5 л/м, а такая же секция высотой 500 мм уже имеет внутренний объём 0,6 л/м. Чугунные батареи отечественного производства высотой 300 мм имеют внутренний объём 3 л/м, а секция с высотой 500 мм обладает объёмом 4 л/м.

Вода или антифриз

В качестве теплоносителя чаще всего используется обычная вода, но также применяются – антифриз и дистиллят. Антифриз используется только в том случае, если проживание в доме не носит постоянный характер. Антифриз нужен тогда, когда система отопления не работает в зимний период. Использование антифриза в качестве теплоносителя гораздо накладней, нежели использование обычной воды. Чтобы не тратить лишних средств при использовании антифриза в качестве теплоносителя, нужно точно знать объём отопительной системы. Следует посчитать количество радиаторных секций, и вычислить объём батарей отопления – при помощи вышеперечисленных параметров. Объем трубопровода определяется с помощью специальной таблицы. Но для этого сперва обычной рулеткой нужно замерить длину труб.

По окончании расчётов объём трубопроводов и объём радиаторов отопления складываются вместе, и уже на основании этих данных приобретается необходимое количество антифриза. Также эти данные будут полезны для определения количества воды, которая будет использоваться в системе отопления. Эта информация позволит наиболее гибко настроить отопительный котёл, а также другие элементы контура отопления.

Усредненные данные

Если по каким-либо причинам пользователь не может определить точный объем воды или антифриза в радиаторах отопления, то можно использовать усредненные данные, которые применимы к радиаторам отопления тех или иных типов. Если, скажем, взять панельный радиатор 22-го или 11-го типа, то на каждые 10 см этого отопительного устройства будет приходиться 0,5-0,25 литров теплоносителя.

Если вам необходимо определить «на глаз» объём секции чугунного радиатора, то для советских образцов объем будет колебаться от 1,11 до 1,45 литра воды или антифриза. Если в системе отопления используются импортные чугунные секции, то такая секция имеет вместительность от 0,12, до 0,15 литров воды или антифриза.

Есть еще один способ определить внутренний объём радиаторной секции – закрыть нижние горловины, а через верхние залить в секцию воду или антифриз – до верха. Но это не всегда работает, поскольку радиаторы из алюминиевого сплава имеют довольно сложную внутреннюю конструкцию. В такой конструкции не так-то просто удаляется воздух из всех внутренних полостей, поэтому такой способ измерения внутреннего объема для алюминиевых радиаторов нельзя считать точным.

Правильный расчёт

Также нужно учитывать тот факт, что теплообменник отопительного котла также вмещает некоторое количество теплоносителя. В теплообменник настенного отопительного котла может поместиться от 3 до 6 литров воды, а напольные отопительные устройства вмещают от 9 до 30 литров.

Доподлинно выяснив внутренний объем всех радиаторов отопления, трубопроводов и теплообменника, можно переходить к подбору расширительного бачка. Этот элемент системы отопления является очень важным, поскольку от него зависит поддержание оптимального давления в отопительном контуре.

Вывод

От точного определения полного объема системы отопления зависит её правильная работа и эффективность, а также работа в оптимальном режиме и других элементов системы. Наиболее важным в правильном определении объёма отопительного контура является то, что каждый отопительный котёл рассчитан на определенный объем теплоносителя. Если объём системы отопления избыточен, то котёл будет постоянно работать. Это заметно снизит срок службы отопительного устройства, и повлечет за собой незапланированные затраты. Объём отопительного контура должен быть правильно рассчитан.

Теги: алюминиевый радиатор, биметаллический радиатор, конвектор, радиаторное отопление, чугунный радиатор

Зачем знать объем теплоносителя в батареи

Расчет объема теплоносителя в батарее делают для того, чтобы:

выбрать правильное крепление радиатора. Оно должно выдерживать не только вес изделия, но и вес воды, которая заполняет все внутреннее пространство. Вес жидости равен объему;
выбрать котел нужной мощности. Если он будет слабым, он будет создавать малое давление, и вода будет двигаться медленно;
выбрать расширительный бак необходимого объема. Многие отказываются от этого элемента. Однако его лучше использовать, поскольку он компенсирует давление, созданное увеличенным в объеме нагретым теплоносителем. Например, при нагревании объем жидкости растет на 4%. Если ей некуда деться, то давление на батареи и трубы растет. Рано или поздно тепловое расширение «порадует» протечкой;
определить общую потребность в теплоносителе. Для этого нужно учесть внутренний объем труб с малым гидравлическим сопротивлением, а также объем нагревательного котла, способного создать нужное давление;
выдержать верную концентрацию антифриза. Это касается тех случаев, когда вода будет смешиваться с антифризом. Такое делать можно, и в некоторых случаях образованная жидкость для радиаторов отопления замерзает при более низких температурах, чем 100% антифриз;
подобрать тип циркуляции. Теплоноситель может двигаться естественным способом (сверху вниз) или перемещаться под давлением, созданным насосом. Естественный тип циркуляции выбирают в случае батарей с большим внутренним объемом и малым сопротивлением нагретой жидкости. Что касается второго типа, то размер и вес батарей значения не имеет.

Читайте также: Обогреватель-плинтус
