Установка и подключение твердотопливного котла своими руками на фото и видео

Дрова считаются одним из основных видов топлива для обогрева частного загородного дома. Альтернативным вариантом является газ, но он не везде доступен и отличается высокой стоимостью. Существенно сэкономить на отоплении поможет установка дровяного котла в деревянном доме. У агрегата есть свои особенности, сильные и слабые стороны, нюансы установки.

Устройство и принцип работы

На современном рынке можно найти огромное количество моделей твердотопливных котлов, но их устройство и принцип работы мало чем отличаются. Любое оборудование для обогрева помещений состоит из следующих деталей:

камера для сгорания топлива;
дымоход;
камера для сбора золы;
змеевик или теплообменник.

Простейшие модели твердотопливных котлов чем-то напоминают буржуйку. После сгорания дров пламя нагревает трубы с водой, жидкость нагревается и поступает в двухконтурную систему отопления. Коэффициент полезного действия у моделей невысокий, а расход топлива значительный.

Современные агрегаты имеют усовершенствованную конструкцию, они оснащаются автоматикой, которая регулирует процесс горения. После сгорания топлива нагретая вода подаётся циркуляционным насосом к радиаторам. Отопительные приборы отдают часть тепла, жидкость охлаждается и поступает по обратному трубопроводу в котёл. Современные системы отопления часто оборудуются расширительным баком закрытого типа, что позволяет избежать испарений воды во время нагревания.

В процессе сгорания дров образуется дым, который отводится на улицу при помощи дымохода. Через некоторое время на стенках этой конструкции оседает сажа, что приводит к уменьшению диаметра трубы и ухудшению тяги. Для очистки дымохода от загрязнений используются специальные отверстия с заслонками. Сажу удаляют с канала при помощи специальных ершей или щёток.

Обратите внимание! Для очистки дымохода от сажи можно использовать специальные растворы, которые добавляют к топливу. Они позволяют очищать внутренние стенки трубы во время процесса горения.

Повысить коэффициент полезного действия твердотопливного котла помогает автоматика:

температурный датчик срабатывает при понижении температуры теплоносителя, он подаёт сигнал на пульт управления для включения вентилятора;
манометр подаёт сигнал при увеличении давления, выше нормальных показателей;
для предотвращения аварийных ситуаций в системе установлен стравливающий клапан;
циркуляционный насос начинает перекачивать воду после нагревания теплоносителя в котле до определённых температурных параметров.

Эффективность котла зависит от вида используемого топлива. Если агрегат предназначен для работы на дровах, то нельзя использовать уголь или пеллеты. Использовать недостаточно просушенные дрова также не рекомендуется, они дают мало тепла, но образуют много сажи и водяного пара.

Достоинства и недостатки

Перед работой по установке твердотопливного котла в деревянном доме своими руками необходимо ознакомиться с сильными и слабыми сторонами агрегата.

К основным преимуществам рассматриваемого оборудования относятся:

Работа отопления при отключённой электроэнергии – достаточно открыть специальный кран и пустить теплоноситель напрямую.
Доступное, почти бесплатное топливо, особенно для людей, которые проживают вблизи лесных массивов.
Простая установка настенного котла в деревянном доме.
Невысокая цена оборудования.

Кроме преимуществ, у схемы с твердотопливным дровяным котлом есть несколько недостатков:

значительная масса агрегата, ведь для его изготовления применяется чугун;
человек должен постоянно присматривать за котлом, корректировать его работу по мере необходимости, например при выключении электроэнергии;
повышенный расход топлива, дерево мягких пород при сгорании выделяет мало тепла;
невысокий КПД, максимум 80%;
большие габариты агрегата.

Многие владельцы проводят монтаж настенного газового котла в деревянном доме, но это возможно только при непосредственной близости газовой магистрали. Большинство владельцев частных загородных домов используют для обогрева жилья твердотопливный дровяной котёл. Его установка имеет свои нюансы.

Монтаж

Установка котла на деревянный пол возможна своими руками без помощи специалиста. Для проведения работ нет необходимости получать специальное разрешение у соответствующих органов. Нужно подготовить специальное, хорошо вентилированное топочное помещение. Его оборудуют согласно требованиям по пожарной безопасности.

Важно! Строительные нормы и правила от 2000 года гласят: отдельное помещение необходимо для отопительного агрегата мощностью от 60 кВт. Котлы меньшей мощности можно устанавливать на кухне с объёмом помещения не меньше 15 м3 при высоте потолка от 2,5 м.

Существует ряд требований относительно устройства топки:

в помещении необходимо установить окно для проветривания;
установка инженерных коммуникаций (вентиляция, система водоснабжения, канализация).

Площадь остекления зависит от объёма помещения: не менее 0,03 м2 на каждый 1 м3 объёма топочной.

Фундамент

Особенное внимание необходимо обратить на фундамент для котла в бревенчатом доме. При установке напольного агрегата с мощностью до 50 кВт в качестве основания можно использовать цементно-песчаную стяжку, но при монтаже более мощных установок этого будет недостаточно. Понадобится отдельный бетонный фундамент, который будет выступать на 25–30 см от габаритов котельной установки.

При монтаже агрегата предъявляются определённые требования относительно материала пола. Оборудование нельзя устанавливать на горючее деревянное основание. Если нет возможности залить бетонный фундамент, то котёл в брусовом доме устанавливают на подиум из огнеупорного кирпича, листа металла или асбеста. Основание должно выступать от габаритов котла минимум на 15 см с каждой стороны и на 20 см в части топки.

Вентиляция

Повысить эффективность котельной установки, обеспечить нужный уровень горения топлива позволяет правильное устройство приточной вентиляции. Параметры инженерной коммуникации рассчитывают по размерам топочной и мощности установленного оборудования.

Для нормальной работы небольшого котла с мощностью до 35 кВт достаточно пробить небольшое отверстие с сечением 30 × 30 см на противоположной от котла стене в нижнем уровне для обеспечения потоками свежего воздуха. Оборудуют и вытяжное отверстие с сечением 40 × 40 см на расстоянии 30 см от уровня потолка в противоположной части комнаты.

Обратите внимание! Необходимость в приточно-вытяжной вентиляционной системе возникает через разряжение, которое возникает в результате горения топлива. Его компенсирует приток свежего воздуха, а вытяжка применяется для отвода отработанных газов за пределы дома.

Дымоход

Любое отопительное оборудование, в котором происходит сжигание топлива, должно оснащаться дымоходом. Местоположение этого канала указывается на этапе составления проекта здания. Если дымоход не предусмотрен проектной документацией, его делают самостоятельно из кирпича или специального материала.

Современным вариантом дымохода считаются утеплённые сэндвич-модули, которые выполнены из нержавеющей стали и утеплителя (минеральной ваты). Шахту для отвода отработанных газов собирают из деталей необходимого диаметра. Стандартная высота составляющих 1 м. Существуют определённые требования к дымоходу твердотопливного котла:

постоянное сечение на всей протяженности трубы;
диаметр шахты для бытовых моделей в пределах 15–20 см;
отсутствие наклонов или изгибов;
запрещено стыкование сэндвич-модулей в пределах плиты перекрытия.

При необходимости можно сместить дымоход, но не более чем на 1 м от стандартного положения. Чтобы предотвратить возможность возгорания кровельных материалов или других строительных конструкций, дымоходы оборудуют искроуловителями.

Подключение агрегата к системе отопления

После установки котла, подготовки вентиляционной системы и устройства дымохода приступают к обвязке отопительного агрегата. Необходимо соблюдать одно важное правило: на теплообменник работающей установки ни в коем случае не должна попадать холодная вода. Через перепад температур на стенках камеры сгорания образуется конденсат, на который оседает сажа и превращается в вязкие устойчивые скопления. Липкий налёт плохо счищается и снижает КПД установленного оборудования.

Уменьшить выделение конденсата помогает стандартная обвязка с трехходовым клапаном и байпасом. Схему настраивают на температуру теплоносителя в пределах +50–55 °С. В результате нагревания вода перемещается по контуру отопительной системы, пока не прогреется до указанных параметров. После этого включается трехходовой клапан, который подмешивает остывшую жидкость с обратки системы отопления.

Во время проведения обвязки твердотопливного котла необходимо отталкиваться от требований производителя, которые изложены в инструкции к конкретной модели агрегата. Важно правильно подсоединить горелку к блоку управления. В европейских моделях отопительного оборудования часто присутствует система противопожарной защиты. Механизм подключается к центральному водопроводу.

Особенности эксплуатации

После ознакомления с вопросами подготовки котельной, устройства фундамента, монтажа приточно-вытяжной вентиляции и устройства дымохода важно разобраться с особенностями установки твердотопливного котла.

На начальной стадии работ удаляют упаковку с агрегата и проводят его сборку согласно прилагаемой инструкции. Котёл закрепляют на основании таким образом, чтобы его выход совпадал с входным отверстием дымохода. Закрепляют модель на фундаменте в строго горизонтальном положении, для этого используется строительный уровень.

Подключают теплогенератор к дымоходу и отопительной системе согласно выбранной схеме. На заключительном этапе работ налаживают автоматику, закрепляют вентилятор и устанавливают циркуляционный насос.

На протяжении не одного тысячелетия дрова для человека – единственное средство, позволяющее обогреть дом. В результате развития прогресса дрова перешли на второй план, первое место заняли газ, электроэнергия, нефтепродукты. Однако и сейчас есть места, где целесообразно для отопления частного дома использовать дрова.

Устройство и принцип работы

Невзирая на разнообразие дровяных котлов, устройство у них практически не различается. Любой агрегат состоит из камеры сгорания топлива, водного теплообменника, дымохода и зольника. По устройству простейший дровяной котел представляет буржуйку, где при сгорании дров нагревается вода и поступает в систему отопления. Показатель эффективности такого оборудования невелик, а расход топлива – значительный. Поэтому современные агрегаты оснащаются функцией длительного горения и имеют более сложное устройство.

Дрова загружаются в топку, где сгорая, отдают тепло теплообменнику, который встроен в котел. К теплообменнику подсоединяются трубы, предназначенные для подачи горячей воды в общую систему отопления жилища. Она оснащена радиаторами, расширительным баком и трубами. Кроме нагрева теплоносителя котел и дымоход обогревают помещение, в котором они расположены.

В результате сгорания дров образуется дым, который с помощью дымохода отводится наружу, а сажа оседает на стенках этой конструкции. Стоит отметить, что большое скопление сажи в дымовой трубе уменьшает тягу и риск ее возгорания.

Чистка дымоходных каналов осуществляется благодаря специальным отверстиям – закрытым заслонкам. Для этого применяются щетки и ерши. За счет современных технологий к топливу добавляют специальные составы, способные при сгорании очищать дымоходные каналы изнутри.

Подача холодной воды и отвод горячей воды из теплообменника осуществляется за счет патрубков. Современное оборудование оснащено автоматикой, которая максимально упрощает обслуживание дровяного котла:

Датчик температуры. Подает сигнал на вентилятор подачи воздуха;
Датчик давления. Сигнализирует о превышении нормального показателя;
Датчики давления воды.

На эффективность дровяных котлов влияет вид и качество топлива. Если для отопления предназначены дрова, нельзя использовать торфяные брикеты и уголь. Это значительно понижает эффективность оборудования. Также нельзя использовать для отопления плохо просушенные дрова – при сгорании образуется много пара и сажи, в результате чего котел будет нуждаться в частой чистке.

Применение дровяного котла

Отопление домов дровами пользуется популярностью в сельской местности, где нет вблизи централизованной газовой магистрали, а отопление с помощью электричества экономически нецелесообразно.

Отопление частного дома дровами также популярно и среди дачников, которые находятся на своих территориях непродолжительное время. Также дровяной котел широко распространен в русских банях, где он выполняет сразу две роли: отопление и нагрев воды.

Достоинства и недостатки

К достоинствам агрегатов на дровах относятся:

Нет зависимости от электричества. Домовладелец может не бояться перепадов напряжения в сети или полного отключения электроэнергии.
Получение тепла полностью экологично. Поскольку дерево – это чистый экологический продукт, в результате сгорания которого не образуются никакие вредные для человека отходы. Конечно, если не учитывать углекислый газ, отравление которым возможно в случае не соблюдения мер безопасности.
Доступное сырье. Люди, проживающие недалеко от лесных массивов, имеют бесплатное и доступное сырье для отопления частного дома. Более того, отопление такого котла возможно с помощью твердых бытовых отходов органического происхождения.
Невысокая стоимость агрегата и арматуры.
Простая установка и последующая эксплуатация устройства.

К недостаткам относятся:

Нельзя на длительное время оставлять дом без присмотра, так как оборудование нуждается в постоянном присутствии и внимании человека.
Оборудование имеет большой вес, потому что для его изготовления используется чугун. Этот минус можно перевести в плюс, так как этот материал является долговечным.
Значительный расход топлива, так как древесина – материал, выделяющий мало энергии.
Отсутствует автоматический режим поддержания необходимой температуры.
Низкий показатель коэффициента полезного действия – не более 80 процентов.
Дровяные котлы отопления характеризуются большими габаритами, поэтому для получения нужной температуры теплоносителя необходимо сжечь за один раз большое количество дров.

Требования к установке

Для эффективной и безопасной работы дровяного котла необходима правильная установка.

1. Место установки

Любое оборудование на дровах характеризуется потреблением довольно большого количества воздуха, поэтому котлы маленькой мощности устанавливаются в общие помещения дома, где выполняется приточно-вытяжная вентиляция. Если мощность котла не менее 50 кВт, то необходимо обустраивать отдельную котельную, где полезный объем помещения будет более 8 кубометров. Установка агрегатов осуществляется на твердое, ровное и несгораемое основание – кафель, бетон, керамогранит. На стенах котельной также должен быть негорючий материал. Котельная комната оснащается принудительной вентиляцией.

2. Требования к дымоходу

Для изготовления дымохода используется нержавеющая сталь, керамика или толстостенные металлические трубы. Оптимальный выбор – дымоход из нержавеющей стали типа «сэндвич», с легкостью собирается из разных элементов, таких как трубы, скрепляемые хомутами, кровельные проходы, разгрузочные платформы. При изгибах применяются отводы под необходимым углом. Есть возможность вывода дымохода не только через кровлю, но и через стену дома. Для создания хорошей тяги высота прямого участка дымохода должна составлять более 6 метров, при этом мощность котла должна быть равна 16 кВт.

Выбор дровяного котла

Прежде всего, необходимо рассчитать необходимую мощность оборудования, которая указывается в паспорте на агрегат и измеряется в киловаттах. Один киловатт мощности необходим для отопления 10 квадратных метров. К примеру, для отопления жилья площадью 100 квадратных метров следует выбирать дровяной котел, мощность которого 10 кВт. Плохо утепленные помещения нуждаются в запасе мощности в 20–30 процентов.

Выбирая оборудование, стоит смотреть не только номинальную мощность, но и весь диапазон работы котла – в осеннее и весеннее время нецелесообразно использовать агрегат на полную мощность. Если котел будет применяться еще и для получения горячей воды, то необходимо приобрести внешний бойлер, а также выбирать котел с дополнительным запасом мощности.

На выбор котла влияет его материал. Как правило, их производят из стали или чугуна. Оборудование из стали имеет небольшой вес и более простое устройство топки по сравнению с чугунными агрегатами. Чистка такой топки заключается в удалении золы из зольника. Дымоход у котлов из стали длиннее, в результате чего теплоноситель нагревается эффективнее. Чугунные агрегаты имеют более короткий дымоход, большая площадь теплообмена образуется благодаря ребристой поверхности, на которой оседают частицы горения, поэтому для чистки этих устройств нужно применять щетки, скребки и кочерги. Однако, теплоемкость у чугунных моделей выше.

Применение современных технологий позволяет разделить все дровяные котлы на следующие виды:

Пиролизный — для получения тепла используются не только дрова, но и выделяющийся при этом газ.
Пеллетный — в качестве топлива применяются спрессованные гранулы, исходным сырьем для них являются стружка, опилки, кора и т. д. Также для производства пеллет могут применяться отходы сельскохозяйственных культур.
Агрегат с водяным отоплением

Принципы работы дровяных котлов для частных домов

Современные дровяные котлы для отопления частного дома с водяным контуром, мало общего имеют с традиционными классическими печами. По своей конструкции, большинство моделей напоминают автономную тепловую станцию. А вот основной принцип работы, остался неизменным. Тепло, получаемое посредством сжигания твердого топлива, используется для обогрева помещений.Существенным отличием и изменением, произведенным во внутреннем устройстве, является наличие водяного контура. После модификации конструкции, стало возможным соединить радиаторную систему отопления в загородном доме с дровяным котлом.На данный момент, по принципу работы можно выделить два основных класса оборудования:

Пиролизные дровяные отопительные котлы для частного дома – принцип работы котлов данного типа, заключается в одновременном использовании тепла, получаемого при сжигании дров и дожига газа, образовавшегося в процессе горения.Остальные модели: газогенераторные, длительного горения, так или иначе, похожи по своей конструкции на пиролизное оборудование. Котлы, относящиеся к данной группе, отличаются высоким КПД и длительной работой от одной закладки топлива.
Классические твердотопливные агрегаты – работают по тому же принципу, что и дровяные печи. Передача тепла осуществляется посредством нагрева теплоносителя, циркулирующего по водяному контуру, расположенному внутри корпуса. Данное решение также востребовано при изготовлении автономного отопления, по причине низкой стоимости оборудования.

Твердотопливный котел – это попросту модифицированная дровяная печь, с лучшей автоматизацией процесса горения и высоким КПД.

Как выбрать котел на дровах для частного дома

При выборе отопительного котла для частного дома, учитывают несколько моментов, касающихся конструкционных особенностей и производительности:

Отапливаемая площадь – приблизительные расчеты производительности проводят по формуле 1 кВт = 10 м². При подключении второго контура для ГВС, добавляют к полученному результату еще 15-20%.
Виды отопительных котлов – как уже отмечалось, существуют классические агрегаты, а также те, которые используют принцип пиролизного горения. Вторые считаются самыми экономичными котлами на дровах индивидуального отопления частных загородных домовладений. Первые стоят в 3-4 раза дешевле.
Тип теплообменника – бывает двух видов. Отличается по типу используемых материалов и конструкции. Котлы из стали, стоят дешевле, но служат в среднем на 10-15 лет меньше. Агрегаты не боятся ударов и механических повреждений, простые в ремонте и обслуживании.Чугунные котлы, в среднем служат около 35 лет, имеют лучшие теплотехнические характеристики. Боятся механических повреждений. Для ремонта потребуется замена целой секции. Еще одним недостатком чугуна является большой вес котла. Пиролизный агрегат, имеющий две топочных камеры, легко достигает массы в 5 центнеров.
Особенности конструкции топочной камеры – производители выпускают котлы с боковой загрузкой дров. Конструкция используется в большинстве агрегатов, как классического, так и пиролизного типа.Отдельного внимания заслуживают котлы с верхней загрузкой. Такая конструкция используется в газогенераторных агрегатах. Главным достоинством решения является возможность предварительного просушивания дров, что увеличивает эффективность обогрева.
Наличие дополнительных функций – автоматика, наличие резервного источника питания, встроенного бойлера накопителя, системы удаленного контроля – все это увеличивает комфорт эксплуатации и предоставляется в дополнительной комплектации.

Помимо технических параметров, потребуется определиться с маркой дровяного котла и подобрать теплогенератор, подходящей ценовой категории.

Котел какого производства выбрать

Если позволяют средства, лучше поставить дровяной котел немецкого или чешского производства. Несколько хуже по производственным характеристикам, польские и отечественные агрегаты. Среди зарубежных и отечественных компаний производителей, лидерами являются:

Немецкие котлы на дровах – представлены компаниями:
- Buderus,
- Viessmann,
Все оборудование имеет высокую степень безопасности и надежности, и длительный срок эксплуатации. Недостатком моделей является прихотливость к качеству и сорту дров, высокая стоимость.
Котлы на дровах чешского производства – внимания заслуживает продукция компаний:
- ОРОР,
- Viadrus,
- ATMOS.
По своему качеству и автоматизации, модели ничуть не уступают немецким аналогам, но имеют стоимость в среднем на 10% меньше.
Котлы российского производства – ТТ агрегаты выпускает практически каждый производитель отопительного оборудования. Котлы адаптированы к отечественным условиям, неприхотливы к качеству топлива и используемому теплоносителю.Наибольшей популярностью пользуется продукция следующих заводов:
- ZOTA,
Польские дровяные котлы – на отечественном рынке предлагаются несколько десятков модификаций. Спросом пользуются модели:
- Defro,
- SAS,
В ассортименте представлены как обычные дровяные теплогенераторы, так и котлы пиролизного горения.

Большинство производителей, помимо классических котлов отопления, работающих исключительно на дровах, предлагают универсальные или многотопливные теплогенераторы.

Стоимость дровяных котлов для загородных домов

На стоимость агрегата влияет несколько факторов:Оформление документов на ввод котла в эксплуатацию, при условии их регистрации в Ростехнадзоре, не требуется.

Монтаж отопления в частном доме с котлом на дровах

Дровяные котлы с водяным контуром для отопления частного дома, подключаются к уже существующей системе обогрева с принудительной или естественной циркуляцией теплоносителя. Во время проведения монтажных работ, выполняют требования ППБ и СНиП.Еще одним важным вопросом, учитываемым во время подключения, является необходимость в размещении вместительного топливного хранилища. Котел, за сезон сжигает 10-15 кубометров дров. Хранилище должно быть сухим, доступным, вместительным и безопасным.

Где можно устанавливать дровяной котел

Водогрейный котел на дровах для отопления частного дома, устанавливается в любом месте, при условии, что оно соответствует техническим и противопожарным требованиям. Общими рекомендациями, относительно выбора помещения под котельную, являются:

Установить дровяной котел в подвале можно при условии, что помещение будет сухим и отапливаемым. Соблюдение данных условий продлит время эксплуатации стальных теплогенераторов.
Монтаж дымохода проводят с соблюдением пожарных требований при установке. Все греющиеся элементы, при прохождении плит перекрытия и кровельной разделки, изолируют. На оголовок трубы устанавливаю искрогаситель. Варианты дымоходов обсуждаются здесь.

Главным требованием к эксплуатации дровяного котла, является соблюдение ППБ. Современные модели снабжены многоуровневой системой безопасности, предотвращающей задымление помещения и закипание теплоносителя.

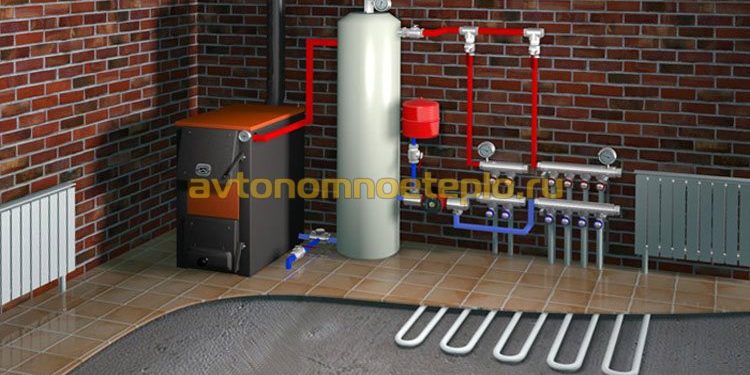

Схемы отопления частного дома с котлом на дровах

Устройство отопления в частном доме с использованием дровяного котла, выполняется разными способами. Выбор схемы разводки, во многом зависит от конструкции котла и параметров помещения. Все варианты можно разделить на несколько классов, по следующим особенностям:

Движение теплоносителя – принудительные системы отопления используют в своей работе циркуляционные насосы, создающие давление в водяном контуре. Минусом решения является энергозависимость.Системы с естественной циркуляцией, используют способность жидкости расширяться при нагревании. Теплоноситель двигается по контуру самотеком. Минусом решения являются высокие требования, относительно соблюдения уклонов и углов. Правильно провести отопление к батареям сможет профессиональный монтажник.

Жидкостная система отопления, подключенная к дровяному котлу, требует грамотного планирования и выполнения работ со строгим соблюдением всех существующих строительных норм. Особенно тщательно планируется схема разводки отопления в двухэтажном доме. Обязательна установка группы безопасности.При установке циркуляционных насосов, дополнительно подключают стабилизатор напряжения и источник бесперебойного питания.Современные дровяные котлы, отличаются экономичностью, безопасностью и удобством управления, и с успехом используются в качестве альтернативы газового оборудования.

Существуют котлы, работающие не только на твёрдом топливе, только ваш «домик в деревне» может оказаться в таком месте, где газ не проведён, а с электроэнергией случаются перебои. В подобной ситуации дровяной котёл для отопления является настоящей панацеей. Главное, заготовить заранее дрова — и вы сможете обогреть не только дом, но и баньку или теплицу. В чём преимущества такого оборудования и есть ли у него недостатки, по какому принципу осуществляется выбор, и по каким схемам производится подключение? Ответы на эти вопросы и будут даны по ходу статьи.

Организация отопления от дровяного котла

Особенности котла на твёрдом топливе

Дрова относятся к категории твёрдого топлива и могут наравне с углём применяться для поддержания работы любой предназначенной для него печи за исключением пеллетной. Все мы знаем, что дерево горит быстро, что и является его главным недостатком. Для камина, к примеру, это не имеет особого значения – то ли дело, когда речь идёт об источнике тепла для всего дома, который должен отапливаться бесперебойно.

Структура дровяного котла с водяным контуром

Для этой цели и созданы котлы, устройство которых способно поддержать горение в течение максимально длительного срока (не 3, а 8-24 часа). В одних агрегатах для этого предусмотрен контроль сжигания топлива за счёт водяного контура или дополнительной камеры, в других – увеличение объёма топки. Но это далеко не все особенности, которые могут влиять на качество и количество получаемого тепла.

Цены на популярные модели твердотопливных котлов

~~Твердотопливные котлы~~

Отличительные признаки моделей

Процесс горения в котлах тех или иных конструкций может принципиально различаться. В одних воспламенение начинается сверху и продвигается вниз, в других это происходит в обратном направлении. Есть модели, работающие по методу пиролиза (газогенераторные), когда топливо не горит, а тлеет. При этом оно выделяет накапливающийся в соседней камере газ, который, по сути, и является главным теплоносителем.

Простой котёл и газогенераторный

Пиролизные модели могут поддерживать горение до 28-30 часов, и очень экономичны в плане расхода топлива. Однако непомерно высокая цена чаще всего вынуждает потребителя обращать внимание на обычные котлы с водяной рубашкой – особенно когда нет необходимости в круглосуточном отоплении.
А вообще, при правильном расчёте мощности, с помощью одного, работающего на дровах котла, можно без проблем обогреть особняк с площадью 500 кв м и высотой помещений до 2,7 м. Расчёт примерно такой: на 10 м2 – 1кВт.
Если модель двухконтурная, и будет ещё подогревать воду для хозяйственных нужд, к полученной мощности добавляется 20%. Так что, количество контуров является одним из существенных признаков, по которым отопительные котлы классифицируют.

Примечание! Для эффективной работы двухконтурного котла в схему должен включаться ещё и такой элемент, как бойлер (осуществляет косвенный нагрев). Это конечно, влечёт дополнительные затраты, но зато даже при остывании котла у вас всегда будет горячая вода.

Котлы, в которых топливо загружается сверху

Отличия котлов заключаются и в конструктиве топки, которая может иметь как вертикальную загрузку, так и фронтальную. Первая чаще предусматривается в моделях длительного горения, в которых могут использоваться и сырые дрова. В этом случае, сухое топливо кладётся вниз, откуда оно и начинает гореть, а сырое — сверху. Пока нижние дрова сгорят, верхние подсохнут.

Модель с передней загрузкой

Стоимость котла определяется не только его принципом работы или мощностью, но и степенью оснащённости автоматикой. Например, в некоторых вариациях имеется функция нагнетания необходимого для поддержания горения воздуха, принудительного удаления из камер продуктов сгорания.
Температура нагрева дровяного котла, как и любого другого, может контролироваться и регулироваться, и они так же могут иметь встроенную накопительную ёмкость. В таком случае, даже имея всего один контур, они могут греть воду не только для отопления, но и для системы ГВС.

Другое дело – нужны ли вам все эти опции, за которые всегда приходится дополнительно платить.

Цены на двухконтурные дровяные котлы

~~Двухконтурные дровяные котлы~~

Видео — Какой котёл лучше?

Что должно быть в системе

Совокупность характеристик: конструкция топки, количество камер и контуров, качество топлива, определяют длительность периода, в течение которого котёл может работать без «дозаправки». Но самое главное, для отопительной системы нужно правильно скомпоновать оборудование и выбрать оптимальную схему подключения, при которой она будет работать наиболее эффективно.

Варианты подключения котла

Таблица 1. Типичные ошибки при обвязке котла.

Фото для наглядности	Комментарий
Ошибка 1. Неправильный выбор диаметра труб на выходе из котла
Ошибка 2. Отсутствие обводной линии	Второй и очень распространённой ошибкой является попытка экономить на установке обводной линии. Её основным элементом является термостатический 3-х ходовой клапан с насосом — либо, как на фото, смесительная группа, которая препятствует возврату воды из отопительной сети в котёл. Клапан имеет заводские настройки, благодаря которым не даёт остывшей воде поступать в систему, а гоняет её по малому кругу через котёл пока та не нагреется. Открывается он только при достижении теплоносителя заданной температуры.Примечание! Подобная схема позволяет избежать большой разницы в температурных значениях на подаче и обратке, способствующей образованию в котле конденсата.
Ошибка 3. Экономия на установке буферной ёмкости	В системе обязательно должна присутствовать буферная ёмкость, задача которой состоит в аккумуляции и равномерном распределении тепла. Она не позволит жечь топливо впустую – то есть, сделает работу сети более экономичной.
Ошибка 4. Отсутствие в схеме расширительного бака	Вода при нагревании имеет свойство увеличиваться в объёме, в результате чего в трубопроводе может повышаться давление. Компенсировать это явление призван такой элемент безопасности, как расширительный бачок (гидроаккумулятор).
Ошибка 5. Отсутствие клапана для сброса воздуха	Кроме увеличения объёма, горячая вода интенсивно образует пар. Соответственно, лишний воздух из системы нужно сбрасывать, для чего выше расширительной ёмкости предусматривается воздухоотводчик.
Ошибка 6. Сборка системы без бака косвенного нагрева	Мы уже упоминали о том, что в систему желательно включить ещё и бойлер. На выходе из буферной ёмкости вода идёт через 3‑х ходовой клапан, который, согласно команде термостата, может направить поток либо в косвенник, либо, когда вода в нём уже нагрета до нужного градуса, в отопительный контур. Таким образом, вы всегда будете иметь для своих нужд воду со стабильно заданной температурой.
Ошибка 7. Пытаться обойтись без автоматики	Слаженную работу столь многокомпонентной системы поможет регулировать такой небольшой, но очень ценный по функциональности прибор, как контроллер. В соответствии с заданными настройками он будет автоматически менять направление движения потока воды, а так же для достижения определённой температуры дозировать подмес остывшего теплоносителя из обратки к горячему.

Пошаговая инструкция установки котла

Подбор и компоновка оборудования ещё не является залогом беспроблемной работы системы, ведь её элементы ещё нужно правильно установить. И начинать следует с обустройства помещения котельной, в которой всё это и должно находиться. Небольшая инструкция в картинках расскажет, на что нужно обратить особое внимание.

Таблица 2. Правильная пошаговая установка.

Шаги, фото	Описание
Шаг 1. Обустройство котельной
Шаг 2. Выбор места под котёл	При выборе места для установки нужно иметь в виду, что между стенами и задней и боковой поверхностями корпуса котла должно быть минимум 700 мм. С фронтальной стороны это расстояние должно быть не меньше 1250 мм (если агрегат с верхней загрузкой). Ели же загрузка производится спереди, к этому расстоянию нужно ещё прибавить ширину дверцы.
Шаг 3. Выверка положения корпуса	Очень важно, чтобы положение котла не отклонялось от вертикали, поэтому при установке нужно пользоваться уровнем. Ставите его на топку, откинув крышку.
Шаг 4. Подготовка комплектующих	Согласно паспорту котла проверьте его комплектацию, которая в зависимости от производителя может варьироваться. Все остальные элементы, необходимые для монтажа, приобретите заранее в соответствии с выбранной схемой.
Шаг 5. Подготовка инструментария	Естественно, понадобятся инструменты: разводной, газовый, накидной и рожковый ключи, а так же отвёртки разных размеров, угольник и болгарка.
Шаг 6. Установка регулятора горения	На шток регулятора подматывается ФУМ-лента, и он устанавливается на штатное место. Затягиваете гайку, выставляете нужную температуру и фиксируете в этом положении винтом.
Шаг 7. Монтаж терморегулятора ТЭНа	Чуть дальше регулятора горения находится отверстие для установки регулятора ТЭНа. Если ставить его не планируется, то туда просто вкручивается заглушка.
Шаг 8. Монтаж ТЭНа	Далее монтируется сам ТЭН – либо заглушка вместо него.
Шаг 9. Установка крана	Для удобства эксплуатации либо текущего ремонта системы, на входе и выходе теплоносителя из котла устанавливаются краны.
Шаг 10. Сборка группы безопасности	Собираете в один узел манометр, воздушный и предохранительный клапана, которые обеспечивают безопасность работы котла и идут с ним в комплекте. Группа ставится перед запорной арматурой.
Шаг 11. Подводка к котлу трубопровода	Чтобы подсоединить к котлу подающий и отводящий трубопроводы, нужно изготовить поворотные патрубки. Лучше если соединения будут сварными, а не разъёмными.
Шаг 12. Герметизация места посадки дымовой трубы	Чтобы дымоотводящая труба сидела плотно и не пропускала в помещение продукты сгорания, место её посадки и все прочие соединения обрабатываются герметиком.
Шаг 13. Подключение воды	На смонтированный в самом начале краник устанавливаете гибкую трубку, через которую гидравлическая часть котла будет заполняться водой. Откройте все краны, поднимите давление до 1,3 атм, и проверьте герметичность системы. Течи быть нигде не должно.
Шаг 14. Топим котёл	Теперь в соответствии с инструкцией можно загружать топку дровами и разжигать.

Процесс монтажа представлен лишь в общих чертах, так как у каждой модели котла есть свои нюансы, да и схема подключения может быть разной.

Цены на угловые шлифмашинки (болгарки)

~~Угловые шлифмашинки (болгарки)~~

Видео — Схема подключения котла отопления

Несколько советов по правильной эксплуатации котла

Чтобы КПД вашего котла был наиболее высоким, он должен правильно эксплуатироваться. Вот на какие моменты нужно обратить внимание, чтобы дрова горели дольше:

При розжиге топлива заслонка на котле должна быть полностью открытой;
Режим долгого горения устанавливается только после нагрева до +600 градусов;
Теплоноситель на выходе должен иметь температуру 65 и более градусов;
Если конструкция котла не предусматривает закладку сырых дров, их влажность должна не превышать 20%;

Зависимость выработки тепла от породы дерева

Во избежание оседания на стенках топки и дымохода смолы, топите котёл дровами лиственных пород – акацией, берёзой, ольхой, осиной. И, кстати, порода оказывает большое влияние на количество получаемого тепла;
Не мельчите дрова – чем крупнее куски, и чем плотнее друг к другу они уложены в топке, тем дольше будут гореть;
Чтобы поленья не зависали, они не должны быть слишком длинными. Идеальный размер – длина топочной камеры минус 5 см.

Совет! Не следует использовать для розжига легковоспламеняющиеся жидкости – сухой лучины для этого будет достаточно.

Два примера дровяных отопительных котлов

Сталь или чугун – что лучше?

Котлы, работающие на твердом топливе, делают из двух видов металлических сплавов – стали и чугуна, в связи с чем на форумах не утихают баталии по поводу того, какой из этих вариантов лучше.

Модель из чугуна

Мнения, как водится, самые противоречивые, и вынести однозначный вердикт тут просто невозможно.

Модель из стали

Давайте всё же попробуем разобраться в этом вопросе, опираясь на мнения специалистов.

Таблица 3. Мнение специалистов.

Критерий оценки	Доводы за и против
Вес и транспортировка	Котёл со стальным корпусом легче, поэтому и его транспортировка, и ручная переноска намного проще. Чугун вообще очень тяжёлый, да к тому же ещё и хрупкий. Перемещать такой котёл нужно очень осторожно, так после удара он может и не дожить до первой топки.
Ремонтопригодность
Цена и долговечность
КПД	Примерно одинаковый. Однако чугун более массивен и дольше держит тепло, когда сталь, хоть и быстрее нагревается, но и быстрее остывает.
Сложность монтажа	В монтаже чугунный котёл более сложен, и любая ошибка подключения может стоить ему «жизни». Так что и здесь он проигрывает своему стальному собрату.

Видео — Какой выбрать котел — стальной или чугунный

Из сказанного выше становится понятно, что стальной котёл проще монтируется и ремонтируется, имеет меньший вес и стоимость. И всё это при том, что при правильной обвязке он точно так же обеспечивает дом теплом и горячей водой, как и чугунный. Вопрос напрашивается сам собой: «А если нет разницы – зачем платить больше?».

В дополнение к этой статье, очень кстати будет материал на тему — Мембранный расширительный бак для отопления.

Нередко дачники и владельцы загородных коттеджей, дома которых не подключены к газовой магистрали, стараются установить дровяной котел для отопления, особенно если пользуются жильем в течение всего года. Такое оборудование очень эффективно, топливо для него доступно, а коэффициент полезного действия достигает 85%. Но перед установкой прибора стоит разобраться, в чем заключаются его достоинства и недостатки.

1 Принцип работы</span></h2>

Стандартный котел для отопления частного дома на дровах устроен очень просто. Его модификация напоминает всем известную буржуйку с водяным контуром. При сгорании топлива в топочной зоне начинает нагреваться теплоноситель, который впоследствии циркулирует по отопительной системе. Нужно отметить, что такие установки расходуют довольно большое количество ресурса, но своей эффективностью похвастаться не могут. Это связано с неполным сжиганием топлива.

Современные установки нового поколения с функцией длительного горения имеют более сложную конструкцию. Такой котел отопления на дровах работает по следующему принципу:

1. В топку загружается большое количество дров, после чего в камере газификации начинается их сжигание. Но топливо не сгорает, а тлеет, поскольку воздух поступает в камеру в ограниченном объеме, что позволяет регулировать интенсивность горения. Во время работы начинает образовываться тепло, которое нагревает воду в теплообменнике.
2. В процессе тления образуется дым, который содержит горючие газы, поступающие уже во второй отсек отопительной конструкции. Эта зона является одновременно зольником и камерой сжигания, в ней и происходит дожигание газа. Процесс осуществляется при достаточном количестве кислорода, поскольку именно сюда воздух поступает в неограниченном объеме. Поскольку температурный режим горения газовоздушных масс очень высок, вода в теплообменнике нагревается гораздо эффективней.

Высокая температура горения очищает дым от горючих образований и золы, поэтому дровяные котлы для отопления дома считаются экологичными и безопасными в использовании. Кроме этого, практически все современные конструкции длительного горения оснащаются автоматической системой, в которую входят:

температурный датчик, позволяющий отрегулировать вентилятор, подающий первичный воздух;
датчик давления, сигнализирующий о превышении нормы;
датчик давления воды.

‘ >ЗАКИПЕЛ котел Дом ЗАЛИЛО водой

Помимо этого, на эффективность работы оборудования влияют и другие факторы, например, вид и качество топлива. Многие производители не рекомендуют отапливать дровяные котлы для дома торфяными брикетами и углем. Такой материал может негативно повлиять на работоспособность и продуктивность отопительного устройства. Следует также учитывать, что котел придется чистить чаще, если в качестве топлива используется хвойная порода деревьев или плохо просушенная древесина.

РекомендуемКак выбрать угольный котел отопления для частного дома

2 Преимущества и недостатки</span></h2>

Подобные отопительные конструкции имеют больше плюсов, чем минусов. К основным достоинствам оборудования можно отнести следующие факты:

устройство не требует частой закладки топлива, одни модели нужно заправлять раз в 3—5 часов, другие будут работать бесперебойно от одной закладки на протяжении 12—15 часов;
существует возможность использования разных видов топлива, при этом их можно даже комбинировать;
котел работает в автономном режиме и не нуждается в подключении к каким-либо коммуникациям, что позволяет сэкономить на электроэнергии;
невысокая стоимость топлива;
длительный эксплуатационный срок.

Что касается недостатков, то они также имеются. Одним из существенных минусов является низкий уровень автоматизации. Однако работоспособность оборудования можно легко оптимизировать с помощью установок, имеющих функцию длительного горения. Исправить ситуацию можно и с помощью отопительных агрегатов комбинированной модификации. В них встроена дополнительная горелка, работающая от дизельного или газового топлива. Можно также использовать электродровяной котел, у которого показатели и характеристика гораздо лучше.

‘ >Пример отопления частного дома ч.1РекомендуемВыбор угольного котла для отопления частного дома

3 Правила выбора</span></h2>

Перед тем как выбрать дровяной котел, нужно рассчитать необходимую мощность. Сделать это довольно просто, так как для обогрева 100 м² требуется устройство мощностью около 10 кВт. Такой показатель подходит для жилья в средней полосе и для помещений с хорошим утеплением.

Если же дом находится в суровой климатической зоне, то нужно подбирать устройство с мощностью 30—35%. Кроме этого, нужно учитывать, что в межсезонье агрегат работает не в полную силу, а значит, стоит покупать модель, имеющую широкий диапазон действия. При выборе котла стоит также присмотреться к материалу, из которого он изготовлен:

стальные приборы имеют небольшой вес и простую конструкцию топки, дымовой канал у них довольно длинный, что обеспечивает качественный нагрев теплоносителя;
устройства из чугуна имеют относительно короткий дымовой канал, ребристую поверхность и большую площадь теплообмена.

Что касается показателей теплоемкости, то чугунные изделия выигрывают на фоне стальных. Но топочную емкость придется очень часто чистить, так как на ребристой поверхности скапливаются продукты горения. А вот в приборах из стали все просто — достаточно изредка выметать имеющуюся там золу.

Кроме этого, конструкция должна быть обязательно оснащена системой аварийного охлаждения, в таком случае можно не бояться, что вода закипит, и котел перегреется. Также желательно приобретать устройство с защитой от ожогов, особенно если в доме есть маленькие дети. Лучше всего приобретать модели, которые оборудованы теплоизолированными ручками топки, защитными кожухами и решетками. Все греющиеся плоскости должны быть покрыты теплоизоляционным материалом.

‘ >Правильное подключение твердотопливного котла длительного горения ДТМРекомендуемИспользование газового котла на пропане для отопления дома

4 Лучшие производители</span></h2>

Если учитывать производственные характеристики, то Германия и Чехия являются лидерами среди всех производителей паровых котлов. Также неплохо себя зарекомендовали отопительные установки польских и российских брендов.

Немецкое оборудование Buderus и Lopper отличается надёжностью, эффективностью и длительным эксплуатационным сроком. Огромным минусом таких приборов является их стоимость, поскольку они очень дорогие. Кроме этого, котлы этих брендов прихотливы к качеству топлива, поэтому при использовании простых древесных отходов они будут работать некачественно.

Тепловые устройства чешского производства Viadrus, ATMOS и OPOP также пользуются популярностью. Они вполне могут сравниться по надежности и качеству автоматизации с немецкими брендами, но стоят гораздо дешевле.

‘ >Как подключить котел отопления схема поключения

Что касается отечественных производителей, то модельный ряд в основном состоит из приборов длительного горения. Самые распространенные отопительные конструкции производят заводы Теплодар и ZOTA.

Польские агрегаты на дровах представлены в большом количестве, но в основном это обычные тепловые генераторы или пиролизные установки. Российские покупатели отдают предпочтение моделям SAS и Orlan. Их производственные характеристики гораздо ниже немецкого и чешского оборудования, но они неприхотливы к качеству топлива, а также отличаются невысокой стоимостью.

Производители отопительного оборудования выпускают не только классические модели, которые работают на дровах, но и многотопливные установки:

1. НМК Сибирь-Gefest КВО 15 ТЭ — универсальный котел, работающий на дровах. Дополнительно конструкция оснащена электрическим нагревателем. Мощность прибора составляет 15 кВт, он может обогревать помещение площадью 150 м². Кроме этого, в устройство дополнительно встроен ТЭН. Модель может функционировать также от каменного угля и евродров. Коэффициент полезного действия составляет около 75%, а вес — 115 килограммов.
2. Буржуй-К Модерн-12. Котел пиролизного типа мощностью 12 кВт со встроенным механическим управлением. Может обогреть комнату, площадь которой составляет 120 м². Максимальный показатель температурного режима способен достигать 95 °C.
3. Protherm Бобер 20 DLO обладает мощностью 19 кВт. Установка имеет дополнительный чугунный теплообменник, который может нагреваться в диапазоне от 30 до 90 °C. У этой отопительной конструкции самый высокий показатель КПД — 91%. Примерная цена такого оборудования составляет 50000 рублей.

Если планируется обустраивать небольшой загородный домик, то лучше всего подбирать простые одноконтурные приборы. Для более крупных помещений рационально устанавливать двухконтурные котлы, в таком случае один контур будет работать исключительно на обогрев, а второй использоваться для подачи горячего водоснабжения, которое необходимо для хозяйственных нужд.

5 Особенности монтажа</span></h2>

Прежде чем устанавливать дровяной котел, необходимо ознакомиться с инструкцией. Но в основном при монтажных работах нужно соблюдать следующие условия:

если оборудование имеет мощность более 50 кВт, то для него придется обустраивать отдельное помещение с минимальной площадью 8 м², а высота потолков должна быть не меньше 2,2 м;
в комнате предварительно монтируется принудительная вентиляция;
стандартный прибор с небольшой мощностью разрешается использовать в общей комнате, но с учетом наличия приточно-вытяжной системы вентиляции;
подвальное помещение, где находится отопительная установка, должно быть сухим и отапливаемым.

Многие владельцы для удобства складывают топливо в смежном помещении, чтобы потом не таскать дрова из сарая.

Перед тем как приступить к установке конструкции, нужно определиться с местоположением. Площадка должна быть ровной и комфортной для обслуживания. Также нужно обеспечить удобный доступ к узлу водоподготовки и фильтрации.

Дровяной котел устанавливают на абсолютно ровную поверхность из бетона или керамогранита. Стены вокруг оборудования предварительно покрывают негорючим материалом. Сами монтажные работы осуществляются при строгом соблюдении пожарных требований и с проведением обязательной качественной изоляции всех греющихся деталей.

‘ >ОТОПЛЕНИЕ дома за 1 ДЕНЬ Твердотопливный КОТЕЛФото Используемые источники:

https://drevogid.com/stroitelstvo/dom/kommunikatsii/ustanovka-kotla.html
https://kotel.guru/kotly/tverdotoplivnye/otoplenie-chastnogo-doma-drovyanym-kotlom.html
https://avtonomnoeteplo.ru/otopitelnye_kotly/319-kotelnaya-v-chastnom-dome-na-drovah.html
https://remont-book.com/drovyanoj-kotyol-dlya-otopleniya-doma/
https://oventilyacii.ru/otoplenie/ispolzovanie-drovyanogo-kotla.html

Устройство и принцип работы

Достоинства и недостатки
