Нормы нагрева воды в радиаторах системы отопления. Температурный график

После монтажа системы отопления необходимо настроить температурный режим. Проводить эту процедуру нужно согласно существующим нормам.

Нормы температуры

Требования к температуре теплоносителя изложены в нормативных документах, которые устанавливают проектирование, укладку и использование инженерных систем жилых и общественных сооружений. Они описаны в Государственных строительных нормах и правилах:

• ДБН (В. 2.5-39 Тепловые сети);
• СНиП 2.04.05 «Отопление вентиляция и кондиционирование».

Для расчетной температуры воды в подаче принимается та цифра, которая равняется температуре воды на выходе из котла, согласно его паспортным данным.

Для индивидуального отопления решать, какая должна быть температура теплоносителя, следует с учетом таких факторов:

1. Начало и завершение отопительного сезона по среднесуточной температуре на улице +8 °C на протяжении 3 суток;
2. Средняя температура внутри отапливаемых помещений жилищно-коммунального и общественного значения должна составлять 20 °C, а для промышленных зданий 16 °C ;
3. Средняя расчетная температура должна соответствовать требованиям ДБН В.2.2-10, ДБН В.2.2.-4, ДСанПиН 5.5.2.008, СП №3231-85.

Согласно СНиП 2.04.05 «Отопление вентиляция и кондиционирование» (пункт 3.20) предельные показатели теплоносителя такие:

1. Для больницы – 85 °С (исключая психиатрические и наркоотделения, а также помещения административного или бытового назначения);
2. Для жилых, общественных, а также бытовых сооружений (не считая залы для спорта, торговли, зрителей и пассажиров) – 90 °С;
3. Для зрительных залов, ресторанов и помещений для производства категории А и Б – 105 °С;
4. Для предприятий общепита (исключая рестораны) – это 115 °С;
5. Для помещений производства (категория В, Г и Д), где выделяется горючая пыль и аэрозоли – 130 °С;
6. Для лестничных клеток, вестибюлей, переходов для пешеходов, техпомещений, жилых зданий, помещений производства без наличия загорающейся пыли и аэрозолей – 150 °С.

В зависимости от внешних факторов, температура воды в системе отопления может быть от 30 до 90 °С. При нагреве свыше 90 °С начинают разлагаться пыль и лакокрасочное покрытие. По этим причинам санитарные нормы запрещают осуществлять больший нагрев.

Для расчета оптимальных показателей могут быть использованы специальные графики и таблицы, в которых определены нормы в зависимости от сезона:

• При среднем показателе за окном 0 °С подача для радиаторов с различной разводкой устанавливается на уровне от 40 до 45 °С, а температура обратки – от 35 до 38 °С;
• При -20 °С на подачу осуществляется нагрев от 67 до 77 °С, а норма обратки при этом должна быть от 53 до 55 °С;
• При -40 °С за окном для всех приборов отопления ставят максимально допустимые значения. На подаче это – от 95 до 105 °С, а на обратке – 70 °С.

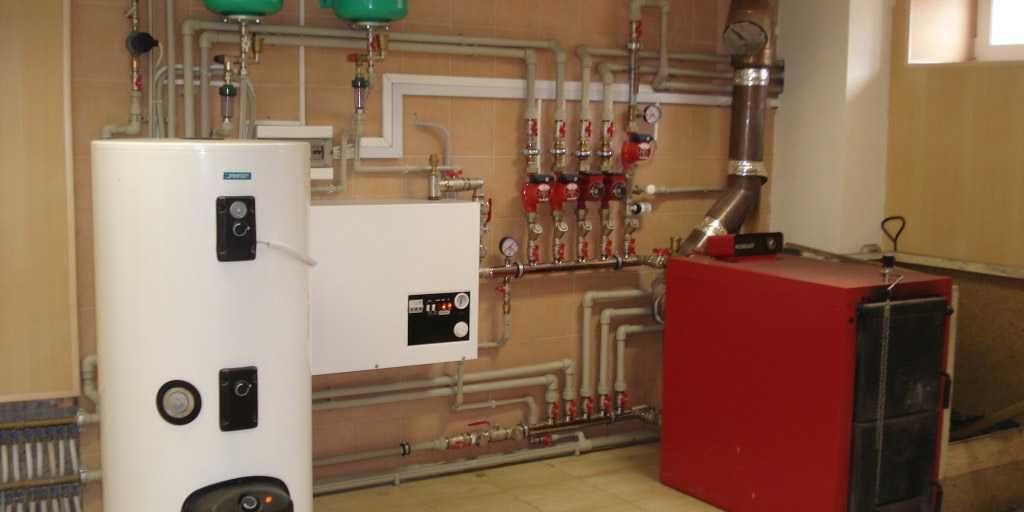

Оптимальные значения в индивидуальной системе отопления

H2_2

Автономное отопление помогает избегать многих проблем, которые возникают с централизованной сетью, а оптимальная температура теплоносителя может регулироваться в соответствии к сезону. В случае индивидуального отопления под понятие нормы включают теплоотдачу прибора отопления на единицу площади помещения, где стоит этот прибор. Тепловой режим в данной ситуации обеспечивается конструктивными особенностями отопительных приборов.

Важно следить, чтобы носитель тепла в сети не остужался ниже 70 °С. Оптимальным считают показатель 80 °С. С газовым котлом контролировать нагрев легче, потому что производители ограничивают возможность нагрева теплоносителя до 90 °С. Используя датчики для регулировки подачи газа, нагрев теплоносителя можно регулировать.

Немного сложнее с аппаратами на твердом топливе, они не регулируют подогрев жидкости, и запросто могут превратить ее в пар. А уменьшить жар от угля или древесины поворотом ручки в такой ситуации невозможно. Контроль нагрева теплоносителя при этом достаточно условный с высокими погрешностями и выполняется поворотными термостатами и механическими заслонками.

Электрические котлы позволяют плавно регулировать нагрев теплоносителя от 30 до 90 °С. Они оснащены отличной системой защиты от перегрева.

Однотрубные и двухтрубные магистрали

Конструктивные особенности однотрубной и двухтрубной сети отопления обуславливают разные нормы для нагрева теплоносителя.

Например, для однотрубной магистрали максимальная норма составляет 105 °С, а для двухтрубной – 95 °С, при этом разница между обраткой и подачей должна быть соответственно: 105 – 70 °С и 95 – 70 °С.

Согласование температуры теплоносителя и котла

Согласовать температуру теплоносителя и котла помогают регуляторы. Это – устройства, которые создают автоматический контроль и корректирование температуры обратки и подачи.

Температура обратки зависима от количества прошедшей по ней жидкости. Регуляторами прикрывают подачу жидкости и увеличивают разницу обратки и подачи до того уровня, который нужен, а необходимые указатели устанавливают на датчике.

Если нужно увеличить поток, то в сеть может быть добавлен насос повышения, который управляется регулятором. Для снижения нагрева подачи применяют «холодный пуск»: ту часть жидкости, какая прошла по сети, из обратки опять переправляют на вход.

Регулятор перераспределяет потоки подачи и обратки соответственно данным, которые снял датчик, и обеспечивает строгие температурные нормы сети отопления.

Способы снижения теплопотерь

Вышеизложенная информация поможет быть использована для правильного расчета нормы температуры теплоносителя и подскажет, как определить ситуации, когда нужно применять регулятор.

Но важно помнить, что на температуру в помещении влияет не только температура теплоносителя, уличного воздуха и сила ветра. Также должна учитываться степень утепления фасада, дверей и окон в доме.

Чтобы снизить теплопотери жилья, нужно побеспокоиться о его максимальной термоизоляции. Утепленные стены, уплотненные двери, металлопластиковые окна помогут сократить утечку тепла. Также при этом снизятся затраты на отопление.

Сезон отопления начинается тогда, когда на улице средняя температура за сутки опускается ниже +8°C и прекращается, соответственно, когда поднимается выше этой отметки, но при этом еще и держится так до 5 дней.

Нормативы. Какая температура должна быть в комнатах (минимум):

• В жилом помещении +18°C;
• В угловой комнате +20°C;
• На кухне +18°C;
• В ванной +25°C;
• В коридорах и на лестничных пролетах +16°C;
• В лифте +5°C;
• В подвале +4°C;
• На чердаке +4°C.

Надо учесть, что данные температурные нормативы относятся к периоду отопительного сезона и на остальное время не распространяются. Также, полезной будет информация, что горячая вода должна быть от +50°C до +70°C, согласно СНиП-у 2.08.01.89 «Жилые здания».

Различают несколько видов отопительных систем:

С естественной циркуляцией

Теплоноситель циркулирует без перерывов. Это связано с тем, что изменение температуры и плотности теплоносителя происходит непрерывно. Из-за этого тепло распределяется равномерно по всем элементам отопительной системы с естественной циркуляцией.

Циркулярный напор воды напрямую зависит от разности температур горячей и остывшей воды. Обычно в первой системе отопления температура теплоносителя равна 95°C, а во второй 70°C.

С принудительной циркуляцией

Такая система делится на два типа:

Разница между ними достаточно большая. Отличается схема разводки труб, их количество, наборы запорной, регулирующей и контролирующей арматур.

Согласно СНиП 41-01-2003 («Отопление, вентиляция и кондиционирование»), максимальная температура теплоносителя в данных системах отопления составляет:

• двухтрубная отопительная система — до 95°С;
• однотрубная — до 115°С;

Оптимальная температура — от 85°С до 90°С (из-за того, что при 100°С, вода уже закипает. Когда достигается эта величина, приходится задействовать специальный меры для прекращения закипания).

Размеры тепла, отдаваемые радиатором зависят от места установки и способа подключения труб. Тепловая отдача может снизиться на 32% из-за неудачного расположения труб.

Наилучшим вариантом является диагональное подключение, когда горячая вода идет сверху, а обратка -снизу противоположной стороны. Таким образом проверяют радиаторы на испытаниях.

Самое неудачное — когда горячая вода идет снизу, а холодная сверху по той же стороне.

Расчет оптимальной температуры отопительного прибора

Самое важное — наиболее комфортная температура для человеческого существования +37°C.

При выборе радиатора вам нужно рассчитать, хватит ли тепловой мощности прибора для обогрева помещения. Для этого есть специальная формула:

S * h*41:42,

• где S – площадь помещения;
• h – высота комнаты;
• 41 – минимальная мощность на 1 куб м S;
• 42 – номинальная теплопроводность одной секции по паспорту.

Учтите, что радиатор, поставленный под окно в глубокую нишу даст почти на 10% меньше тепла. Декоративный короб заберет 15-20%.

Когда вы используете радиатор для поддержания необходимой температуры воздуха в помещении, у вас два варианта: можно задействовать маленькие радиаторы и повысить температуру воды в них (высокотемпературное отопление) или же установить большой радиатор, но при этом будет не такая высокая температура поверхности (низкотемпературное отопление).

При высокотемпературном отоплении радиаторы очень горячие и можно получить ожог, если дотронуться до него.  Кроме того, при высокой температуре радиатора может начаться разложение пыли, осевшей на нем, которая потом будет вдыхаться людьми.

При использовании низкотемпературного отопления приборы чуть теплые, но в помещении все равно тепло. Вдобавок, этот способ более экономичен и безопасен.

Чугунные радиаторы

Средняя отдача тепла у отдельной секции радиатора из данного материала составляет от 130 до 170 Вт, из-за толстых стенок и большой массы прибора. Потому требуется много времени на прогревание помещения. Хотя в этом есть и обратный плюс — большая инерция обеспечивает долгое сохранение тепла в радиаторе после выключения котла.

Температура теплоносителя в нем составляет 85-90 °C

Алюминиевые радиаторы

Данный материал легкий, легко нагревающийся и с хорошей теплоотдачей от 170 до 210 ват/секцию. Однако подвергается негативному воздействию других металлов и может быть установлен не в каждой системе.

Рабочая температура теплоносителя в системе отопления с данным радиатором составляет 70°C

Стальные радиаторы

Материал обладает ещё меньшей теплопроводностью. Но за счет увеличения площади поверхности перегородками и ребрами, греет все равно хорошо. Отдача тепла от 270 Вт — 6,7 кВт. Однако это мощность всего радиатора, а не отдельного его сегмента. Конечная температура зависит от габаритов обогревателя и количества ребер и пластинок в его конструкции.

Рабочая температура теплоносителя в системе отопления с данным радиатором так же составляет 70°C

Итак, какой же лучше?

 Вероятно, выгоднее получится установка оборудования с комбинацией свойств алюминиевой и стальной батареи — биметаллический радиатор. Он обойдется вам дороже, но и срок работы будет дольше.

Преимущество таких приборов очевидно: если алюминий выдерживает температуру теплоносителя в системе отопления только до 110°С, то биметалл до 130°С.

Отдача тепла наоборот, хуже, чем у алюминиевых, но лучше, чем у других радиаторов: от 150 до 190 Вт.

Тёплый пол

Ещё один способ создать комфортную температурную среду в комнате. В чем же его преимущества и недостатки перед обычными радиаторами?

Из школьного курса физики мы знаем о явлении конвекции. Холодный воздух стремится вниз, а когда нагревается — поднимается вверх. Поэтому, кстати, мерзнут ноги. Теплый пол же все меняет — нагретый внизу воздух вынужден подниматься вверх.

Такое покрытие имеет большую отдачу тепла (зависит от площади нагревающего элемента).

Температура пола также прописана в СНиП-е («Строительные нормы и правила»).

В доме для постоянного проживания она не должна быть больше +26°С.

В комнатах для временного пребывания людей до +31°С.

Учреждения, где идут занятия с детьми температура не должна превышать +24°С.

Рабочая температура теплоносителя в системе отопления теплого пола составляет 45-50 °С. Температура поверхности в среднем 26-28°С

Теги: двухтрбуная система, однотрубная система, отопление, радиаторы, теплый пол

Трекбэк с Вашего сайта.

С приходом осенних холодов, когда показатели градусников опускаются до 8−10 градусов Цельсия, а в северных районах России начинается настоящая зима, то становится уместным употребление словоформы «отопительный сезон». И в этот период есть смысл разобраться с основными нормами температуры теплоносителя в системе отопления, которые регламентируются государством.

1 Общая информация</span></h2>

Когда наступает сезон отопления, владельцы частных домов и коттеджей самостоятельно открывают клапаны и форсунки котельных установок. В многоквартирных домах дела обстоят немного иначе, и жильцы вынуждены с нетерпением ждать слесаря-водопроводчика из управляющей компании, который запустит систему обогрева и позволит людям ощутить уверенность в завтрашнем дне.

Не секрет, что в многоквартирных постройках экономкласса отопление осуществляется посредством централизованной системы теплоснабжения. Все обогревательные магистрали спрятаны в подвальном помещении, а подача теплоносителя регулируется с помощью водных задвижек, за которыми расположены грязевики и стояки. Проходя через последние узлы, жидкость подается в батареи и радиаторы, запускающие обогрев окружающего пространства.

Число задвижек должно соответствовать количеству стояков. Наличие этих элементов позволяет отсоединить одну квартиру от общей системы на время выполнения каких-либо ремонтных работ. Отработавший теплоноситель оказывается в трубе «обратки», а также частично проникает в сеть горячего водоснабжения.

Создание жидкости для обогревательной установки происходит на ТЭЦ или в котельной. Нормы подачи тепла в многоквартирном доме регулируются соответствующими строительными правилами: теплоноситель должен быть прогрет до 130−150 градусов Цельсия. При составлении актуальных норм необходимо учитывать параметры окружающего воздуха. К примеру, для Южного Урала следует брать к расчету минус 32 градуса.

Чтобы предотвратить закипание жидкости, ее подают в сеть под давлением 6−10 КГС. Однако это только теоретическое утверждение. По сути, значительная часть отопительных магистралей функционируют на 95−110 градусах Цельсия, что объясняется их плохим состоянием.

‘ >Пример отопления частного дома ч.1

Понятие «норма» является очень растяжимым. Отопительные радиаторы никогда не прогреваются до тех показателей, которыми обладает носитель тепла. В таком случае энергосберегающая функция будет возложена на еще одну часть системы — элеваторный узел, который представляет собой перемычку между прямой и трубой «обратки». Согласно актуальным нормам, температура жидкости в системе по обратной трубе в зимний период может составлять 60 градусов Цельсия.

РекомендуемНормы температуры воздуха и батарей отопления в квартире

2 Сезонные особенности отопления</span></h2>

Температура теплоносителя, нормы которой зависят от массы факторов, в точках разбора должна лежать в диапазоне 60−75 градусов Цельсия. Определенные изменения могут присутствовать в зависимости от текущего сезона. В сеть горячего водоснабжения носитель тепла подается с трубы:

1. 1. В зимний период — с трубы «обратки», что требуется для защиты пользователей от обжигания кипятком.
2. 2. В летний период — с прямой трубы, так как летом источник тепла прогревается не выше 75 градусов Цельсия.

В период отопления появляется необходимость составлять температурный график, согласно которому средняя суточная температура воды из «обратки» не должна превышать его на 5% ночью и на 3% днем.

Не секрет, что одной из ключевых составляющих каждой системы отопления является стояк, который позволяет теплоносителю нормально проходить в батарею или радиатор из теплового узла. Актуальные нормы требуют поддержания нагрева в стояке в диапазоне 70−90 градусов Цельсия. Что касается фактических градусов, то они определяются выходными параметрами ТЭЦ или котельной установки. С приходом летнего потепления, когда горячее водоснабжение требуется только для стирки и принятия душа, этот диапазон опускается до показателей 40−60 градусов.

‘ >Теплоноситель в системе отопления. Меняем антифриз на воду

Если провести простые наблюдения, можно заметить, что в соседней квартире обогревательные элементы более горячие или холодные, чем в собственной. Подобная разница между температурными показателями объясняется применяемым способом раздачи ГВС. В однотрубных установках жидкость раздается:

1. 1. Сверху. В таком случае обогревательные радиаторы на верхних этажах прогреваются быстрее и сильнее, чем на нижних.
2. 2. Снизу. Здесь ситуация выглядит противоположным образом.

В двухтрубных системах градус остается одинаковым везде, а если быть точным — 90 градусов на контуре подачи и 70 градусов в «обратке».

РекомендуемПринятые нормы температуры в квартире во время отопительного сезона

3 Оптимальные показатели</span></h2>

Если система центральной отопительной магистрали обустроена правильно и надежно заизолирована, а по чердачным помещениям, лестничным клеткам и подвалам не гуляет ветер, остается убедиться, что температура теплоносителя в радиаторах соответствует конкретным нормам. При этом важно знать как температуру подачи, так и температуру «обратки» в системе отопления. Нормы создаются с учетом:

1. 1. Текущей температуры воздуха вне помещения и время суток.
2. 2. Размещения квартиры в общем плане постройки.
3. 3. Типа помещения (жилое или подсобное).

Поэтому при составлении нормативов важно учитывать не текущий температурный показатель носителя тепла, а температуру воздуха. В дневной период в угловых комнатах показатели градусника не должны опускаться ниже 20 градусов Цельсия, а в центрально размещенных — ниже 18 градусов. В ночной период допускается снижение температуры воздуха до 17 и 15 градусов соответственно.

‘ >Регуляторы температуры в батарее отопления. Сравнительный анализРекомендуемКак выбрать регулятор температуры воды в системе отопления

4 Температура батарей</span></h2>

Название «батарея» является бытовым обозначением одинаковых по форме и принципу работы элементов. В обогревательных системах это секция обогревающих радиаторов, объединенных в одну панель.

В большинстве регионов установленной нормой температуры батарей является максимальный показатель до 90 градусов. Согласно правилам, устройства, прогретые выше 75 градусов, должны ограждаться от случайного контакта с человеком. Но это не повод обустраивать фанерные конструкции или закладывать кирпичом. Зачастую теплотехники закрывают горячую установку решетчатым ограждением, которое не нарушает нормальный воздухообмен и при этом предотвращает обжигание.

В продаже имеются батареи из разных материалов. Их разделяют на три группы:

1. 1. Чугунные.
2. 2. Алюминиевые.
3. 3. Биметаллические.

Каждый вариант характеризуется своими плюсами и минусами. Поэтому перед выбором подходящей модели важно тщательно оценить эти характеристики, и убедиться, что они подходят для конкретных условий эксплуатации.

5 Обзор видов</span></h2>

Наиболее популярным вариантом отопительных батарей являются чугунные модели. И хотя они нуждаются в периодическом обслуживании, так как нельзя допускать появления пыли и грязи на поверхности прибора, показатели КПД и срок службы остаются наилучшими.

Со стороны шершавой поверхности внутри радиаторов часто появляется грязный налет, который негативно влияет на показатели теплоотдачи. Однако это не мешает батареям обладать следующими преимуществами:

1. 1. Устойчивость к коррозийным процессам. Из-за этого одна секция может прослужить без повреждений в течение 45 лет.
2. 2. Высокая тепловая мощность на 1 секцию. Это объясняет их компактность.
3. 3. Инертность в плане передачи теплового потенциала. Такой пункт позволяет быстро сглаживать температурные перепады в помещении.

Не менее популярным типом таких приборов являются модели из алюминия. Их характеризует небольшой вес, отсутствие необходимости покраски, а также удобство в уходе. Однако алюминиевые модели сильно боятся коррозии, поэтому их часто дополнительно покрывают пластиком, что препятствует контакту внутренней поверхности с водой. К сожалению, такая защита не способна долго справляться с проблемой, в результате чего она разрывается и запускает опасную химическую реакцию, вызывающую выделение водорода. Из-за избыточного давления газа прибор из алюминия может буквально разорваться.

‘ >Поддержание температуры в системе отопления при помощи ТЭН и пульта управления

Что касается норм температуры, то они создаются с учетом принципа: важен не сам нагрев металлического устройства, а показатель температуры окружающего воздуха. Чтобы достичь лучшего прогревания пространства, важно обеспечить эффективный съем тепловой энергии с рабочей поверхности радиатора. Из-за этого специалисты рекомендуют не закрывать батареи какими-либо щитами с целью сохранить эстетику. Ничего хорошего такой подход не даст.

6 Обогрев лестничной клетки</span></h2>

Когда речь идет о многоквартирных постройках, то есть смысл уделить внимание обогреву лестничных клеток. В этих площадках температурный показатель не должен опускаться ниже отметки 12 градусов.

Естественно, для соблюдения такого режима важно сохранять дисциплину и плотно закрывать двери входной группы, фрамуги лестничных окон, а также следить за сохранностью стекол. При любых повреждениях или проблемах нужно сразу обращаться за помощью к специалистам. И если управляющая компания не примет соответствующие меры, это существенно повысит стоимость услуг на отопление. В таком случае нужно подать заявление в соответствующую службу на перерасчет расходов по обогреву.

Если появляется необходимость замены рабочих узлов в отопительной системе, это нужно предварительно согласовывать с УК. Любая самодеятельность может привести к изменению теплового и гидравлического баланса в помещении, а также повлечь за собой большие штрафы, ведь, заметив отклонения от нормы, жильцы начнут обращаться к сотрудникам управляющей компании, а проведение осмотра позволит определить изменение типа отопительных приборов и их количества. В связи с этим начнется неизбежная цепочка, которая затронет вызов в суд и выплату материального ущерба.

‘ >Нормы отопления и горячей воды

Поэтому, если после начала отопительного сезона замечается нарушение температурного режима в других квартирах и площадках, необходимо срочно сообщить об этом в соответствующие органы. Существует два способа устранения неполадок:

1. 1. Если речь идет о замене не старых радиаторов новыми с таким же типоразмером, то получать специальные согласования от компаний не нужно. Единственное, что придется сделать, — это попросить временно отключить стояк на проведение ремонтных работ.
2. 2. Если новые радиаторы сильно отличаются от установленных на этапе строительства, важно взаимодействовать с управляющей компанией и не начинать заниматься самодеятельностью.

7 Полезные советы</span></h2>

Что касается оплаты коммунальных услуг, то она напрямую зависит от норм температуры, установленных поставщиком услуг. В таблице температурного графика, по которой работает котел, указаны основные показатели, которые должны соблюдаться без отклонений. Если замечается существенное превышение или наоборот — снижение температуры, необходимо провести перерасчет расходов на коммунальные услуги. И чем быстрее это будет сделано, тем меньше денег придется потратить впустую.

Для измерения текущего уровня прогрева теплоносителя нужно слить небольшое количество воды и оценить ее температуру. Также для такой задачи можно использовать специальные тепловые датчики и приборы, измеряющие изменения.

Знание актуальных норм температуры воды в отопительной системе дома — хороший способ избежать неразумных расходов во время отопительного сезона. Поэтому при обустройстве персональной обогревательной системы необходимо заранее уточнить регламентированные показания, чтобы потом не удивляться, почему за отопление приходят такие внушительные счета.

А если в чеках указываются невероятные суммы, важно как можно быстрее обратиться с претензиями в управляющую компанию, чтобы уточнить, с чем это может быть связано, и как это решается. Нельзя откладывать обращение к специалистам на далекое будущее, ведь это может привести к непоправимым последствиям в виде больших финансовых затрат.

‘ >Расчёт системы отопления программой Расчёт тёплого полаФото

Когда осень уверенно шагает по стране, за Полярным кругом летит снег, а на Урале ночные температуры держатся ниже 8 градусов, то уместно звучит словоформа «отопительный сезон». Народ вспоминает минувшие зимы и пытается разобраться в норме температуры теплоносителя в системе отопления.

Предусмотрительные владельцы индивидуальных строений заботливо ревизуют клапаны и форсунки котлов. Жильцы многоквартирного дома к 1 октября ждут, как Деда Мороза, слесаря-водопроводчика из управляющей компании. Повелитель вентилей и задвижек приносит тепло, а с ним — радость, веселье и уверенность в завтрашнем дне.

Путь гигакалории

Мегаполисы сверкают высотными домами. Над столицей висит туча реновации. Глубинка молится на пятиэтажки. Пока не снесли, в доме работает система подачи калорий.

Отопление многоквартирного дома экономкласса производится через централизованную систему подачи тепла. Трубы входят в подвальное помещение строения. Подача носителя тепла регулируется вводными задвижками, после которых вода попадает в грязевики, а оттуда раздается по стоякам, а с них подаётся в батареи и радиаторы, обогревающие жильё.

Количество задвижек коррелирует с количеством стояков. При выполнении ремонтных работ в отдельно взятой квартире существует возможность отключения одной вертикали, а не всего дома.

Отработавшая жидкость частично уходит по обратной трубе, а частично подаётся в сеть горячего водоснабжения.

Градусы здесь и там

Воду для обогревательной конфигурации готовят на ТЭЦ или в котельной. Нормы температуры воды в системе отопления прописаны в строительных правилах: компонент должен быть разогрет до 130-150 °С.

Температурный график подачи рассчитывается с учетом параметров наружного воздуха. Так, для региона Южный Урал принимается к расчету минус 32 градуса.

Чтобы жидкость не закипела, её надо в сеть подавать под давлением 6-10 кгс. Но это теория. Фактически большинство сетей работает на 95-110 °С, так как сетевые трубы большинства населённых пунктов изношены и высокое давление порвёт их как тузик грелку.

Растяжимое понятие — норма. Температура батарей отопления в квартире никогда не равна первичному показателю носителя тепла. Здесь выполняет энергосберегающую функцию элеваторный узел – перемычка между прямой и обратной трубой. Нормы температуры теплоносителя в системе отопления по обратке зимой допускают сохранение тепла на уровне 60 °С.

Жидкость из прямой трубы попадает в сопло элеватора, перемешивается с обратной водой и опять уходит в домовую сеть на обогрев. Температура носителя за счет подмешивания обратки понижается. Что влияет на вычисление количества тепла, потреблённого жилыми и подсобными помещениями.

Горяченькая пошла

Температура горячей воды по санитарным правилам в точках разбора должна лежать в диапазоне 60-75 °С.

В сети горячего водоснабжения теплоноситель подаётся с трубы:

• зимой – с обратной, чтобы не шпарить пользователей кипятком;
• летом – с прямой, так как в летнее время носитель нагревают не выше 75 °С.

На отопительный период составляется температурный график. Средняя суточная температура обратной воды не должна превышать график более чем на 5 % ночью и 3 % днём.

Параметры раздающих элементов

Одной из деталей согревания жилища является стояк, через который теплоноситель приходит в батарею или радиатор из теплового узла. Нормы температуры теплоносителя в системе отопления требуют нагрева в стояке в зимнее время в диапазоне 70-90 °С. Фактически градусы зависят от выходных параметров ТЭЦ или котельной. В летнее время, когда горячая вода нужна только для стирки и душа, диапазон перемещается в интервал 40-60 °С.

Наблюдательные люди могут заметить, что в соседней квартире элементы обогрева горячее или холоднее, чем в его собственной.

Причина разницы температур стояка отопления заключается в способе раздачи ГВС.

В однотрубной конструкции носитель тепла может раздаваться:

• сверху; тогда температура на верхних этажах выше, чем на нижних;
• снизу, тогда картина меняется на противоположную – снизу горячее.

В двухтрубной системе градус одинаковый на всём протяжении, теоретически 90 °С на прямом и 70 °С на обратном направлении.

Теплая, как батарея

Предположим, что конструкции центральной сети надёжно заизолированы по всей трассе, ветер не гуляет по чердакам, лестничным клеткам и подвалам, двери и окна в квартирах добросовестные хозяева утеплили.

Предположим, что теплоноситель в стояке соответствует нормативам строительных правил. Остаётся узнать, какая норма температуры батарей отопления в квартире. Показатель учитывает:

• параметры наружного воздуха и время суток;
• расположение квартиры в плане дома;
• жилое или подсобное помещение в квартире.

Поэтому внимание: важно, не каков градус обогревателя, а каков градус воздуха в помещении.

Днём в угловых комнатах градусник должен показывать не менее 20 °С, а в центрально расположенных комнатах допускается 18 °С.

Ночью в жилище допустим воздух 17 °С и 15 °С соответственно.

Теория языкознания

Название «батарея» — бытовое, обозначающее ряд одинаковых предметов. Применительно к согреванию жилья это ряд обогревающих секций.

Нормы температуры батарей отопления допускают нагрев не выше 90 °С. По правилам детали, нагретые выше 75 °С, ограждают. Это не значит, что их надо обшивать фанерой или закладывать кирпичом. Обычно ставят решетчатое ограждение, не препятствующее циркуляции воздуха.

Распространены чугунные, алюминиевые и биметаллические устройства.

Выбор потребителя: чугун или алюминий

Эстетика чугунных радиаторов – притча во языцех. Они требуют периодической покраски, так как правила предусматривают, чтобы рабочая поверхность отопительного прибора имела гладкую поверхность и позволяла легко удалить пыль и грязь.

На шершавой внутренней поверхности секций образуется грязный налет, уменьшающий теплоотдачу прибора. Но технические параметры чугунных изделий на высоте:

• мало подвержены водной коррозии, могут эксплуатироваться более 45 лет;
• обладают высокой тепловой мощностью на 1 секцию, поэтому компактны;
• инертны в передаче тепла, поэтому хорошо сглаживают температурные перепады в комнате.

Другой тип радиаторов изготовлен из алюминия. Легкая конструкция, окрашенная в заводских условиях, не требует покраски, удобна в уходе.

Но есть недостаток, затмевающий достоинства, – коррозия в водной среде. Конечно, внутреннюю поверхность обогревателя изолируют пластиком для избегания контакта алюминия с водой. Но плёнка может повредиться, тогда начнётся химическая реакция с выделением водорода, при создании избыточного давления газа алюминиевый прибор может лопнуть.

Нормы температуры радиаторов отопления подчиняются тем же правилам, что и батареи: важен не столько нагрев металлического предмета, сколько нагрев воздуха в помещении.

Чтобы воздух хорошо прогревался, должен быть достаточный съём тепла с рабочей поверхности обогревающего конструктива. Поэтому категорически не рекомендуется повышать эстетику комнаты щитами перед нагревательным прибором.

Обогрев лестничной клетки

Раз уж речь зашла о многоквартирном доме, то следует упомянуть лестничные клетки. Нормы температуры теплоносителя в системе отопления гласят: градусная мера на площадках не должна опускаться ниже 12 °С.

Конечно, дисциплина жильцов требует закрывать плотно двери входной группы, не оставлять раскрытыми фрамуги лестничных окон, сохранять стёкла в целостности и оперативно сообщать в управляющую компанию о неполадках. Если УК не примет вовремя меры по утеплению точек вероятных потерь тепла и соблюдению температурного режима в доме, поможет заявление на перерасчёт стоимости услуг.

Изменения в конструкции обогрева

Замену существующих отопительных приборов в квартире производят с обязательным согласованием с управляющей компанией. Самовольное изменение элементов согревающего излучения может нарушить тепловой и гидравлический баланс строения.

Начнётся отопительный сезон, будет зафиксировано изменение температурного режима в других квартирах и площадках. Технический осмотр помещений выявит самовольное изменение типов отопительных приборов, их количества и величины. Неизбежна цепочка: конфликт — суд — штраф.

Поэтому ситуация разрешается так:

• если заменяются не старые на новые радиаторы того же типоразмера, то это делается без дополнительных согласований; единственное, за чем обратиться в УК, – за отключением стояка на время ремонта;
• если новые изделия существенно отличаются от установленных при строительстве, то полезно взаимодействовать с управляющей компанией.

Приборы учета тепла

Вспомним ещё раз о том, что сеть подачи тепла многоквартирного дома обустроена узлами учёта тепловой энергии, которые фиксируют и потребленные гигакалории, и кубатуру воды, пропущенную через внутридомовую линию.

Чтобы не удивляться счетам, содержащим нереальные суммы за тепло при градусах в квартире ниже нормы, до начала отопительного сезона уточните в управляющей компании, в рабочем ли состоянии прибор учета, не нарушен ли график поверки.

Температура теплоносителя в отопительной системе зависит от того какая температура воздуха на улице, ее поддержание осуществляется согласно температурному графику разработанному специалистами для каждого источника теплоснабжения по-разному, все зависит от местных погодных условий. Эти графики разрабатываются так, чтобы даже при очень низких температурах воздуха на улице в жилищах поддерживалась комфортная для людей температура, около 20-22оС.

Насколько тепло должно быть в помещении?

Список температур в различных помещениях, предусмотренный нормативом:

• жилая комната — +18°C;
• угловое помещение — +20°C;
• кухня — +18°C;
• ванная комната — +25°C;
• вестибюль и на лестничной площадке — +16°C;
• лифтовое помещение — +5°C;
• подвал — +4°C;
• чердак — +4°C.
• помещения, предназначенные для детей – от +18оС до +230С.
• бассейны – не ниже +300С;
• веранды для прогулки – не ниже +120С;
• детские школы — не ниже 210С;
• спальни интернатов – не ниже 160С;
• культурно-массовых заведениях — от 160С до 210С.
• библиотеки – до 180С.

Измерение этой температуры производится на внутренней стене каждого помещения, главное условие при проведении данного мероприятия – расстояние от наружной стены должно быть 1 м, а от пола 1,5 м.

Помещение должно обладать определенной кратностью воздухообмена, к примеру, площадь жилой комнаты составляет 18 или 20 м2, в этом случае кратность должна составлять 3м3 /ч на 1м2, эти же характеристики должны быть соблюдены и в регионах где столбик термометра опускается ниже – 31оС.

В кухнях общежития и квартирах, которые оборудованы газовыми и электроплитами с двумя конфорками, чья площадь  доходит до 18 м2, аэрация должна составлять 60м3/ч. В том случае когда в комнате располагается трех конфорочная плита, аэрация соответственно должна быть увеличена до 75 м3/ч, а кода конфорки четыре данная характеристика должна быть увеличена до 90 м3/ч.

Ванные комнаты площадь которых составляет 25 м2, кратность аэрации должна составлять 25м3/м, а для индивидуального туалета чья площадь составляет 18 м2 – 25 м3/ч. В том случае когда санузел совмещенный, воздухообмен должен быть не менее 50 м3/ч, а в случае если в нем еще установлен писуар, тогда необходимо на  него добавить еще 25 м3/м.

В том случае, когда помещение является угловым, температура в комнате должна быть выше на 2о чем обычно.

В теплое время в лифтовой комнате не должна превышать 40оС.

В том случае если будут заметны ежечасные отклонения от установленных характеристик, плата должна быть снижена на 0,15%.

Как измерить температуру теплоносителя?

Температура теплоносителя в системе отопления предусматривает следующие нормы:

1. Горячая вода в кране должна быть круглый год и ее температура должна составлять от +50оС до +70оС;
2. Во время отопительного сезона этой жидкостью заполняют обогревательные приборы.

Для того чтобы узнать температуру отопительного радиатора необходимо открыть кран и подставить емкость с градусником. В это время температура может повыситься на 4°С.

Когда в этом вопросе появляется проблема, нудно подать жалобу в ЖЭК, но в случае завоздушивания батарей, жалоба пишется в ДЕЗ. В течение недели должен прийти специалист для того чтобы все исправить.

Существует еще несколько способов измерения температуры батарей отопления многоквартирного дома:

1. При помощи термометра меряется температура труб отопления либо непосредственно самих радиаторов, к полученному результату необходимо прибавить 1 -2оС;
2. Для более точного измерения данных необходимо купить термометр-пирометр, который способен замерить температуру с точностью до 0,5оС;
3. Необходимо взять спиртовой термометр и приложить его на определенное место на батарее отопления, после чего приматывают скотчем и обматывают любым термоизолятором (поролон, маховушка). Теперь он будет играть роль постоянного измерителя температуры отопительной системы;
4. В том случае, когда под рукой имеется электронный измерительный прибор, к примеру, мультиметр, с функцией измерения температуры, провод с термопарой приматывается к радиатору, и измеряют температуру теплоносителя.

Если вас не устраивает температура ваших отопительных приборов или любые другие параметры теплоносителя, то после подачи жалобы к вам придет комиссия, задачей которой будет измерение температуры циркулирующей жидкости в отопительной системе.

Они должны строго действовать согласно пункту 4, который указан в «Методах контроля» ГОСТ 30494−96, а у прибора должна быть регистрация, а также сертификаты поверки и качества. Диапазон измерений должен колебаться от +5 до +40оС, допускаемая погрешность должна быть в пределе 0,1°С.

От чего зависит температура?

Есть еще несколько факторов, которые оказывают влияние на температуру в помещениях:

1. Если температура воздуха снаружи низкая, соответственно и в помещении она будет ниже;
2. Скорость ветра также оказывает свое влияние на температуру. Более сильные нагрузки от ветра, тем больше теплопотерь будет через окна и входные двери;
3. Герметичность заделки стыков в стенах дома. К примеру, металлопластиковые окна и утепление фасадных стен может существенно сказаться на температуре внутри жилища.

Все описанное ранее, несомненно, важно. Но, главным фактором, который сильно влияет на температуру в помещениях – является непосредственно температура самих радиаторов отопления. Обычно батареи отопления, запитанные от центральной системы, имеют температуру 70 — 90°С.

Известно что требуемой температуры внутри помещения, только данным фактором достигнуть невозможно, с учетом того что в разных комнатах должен быть разный температурный режим из-за их разного предназначения.

На температурный режим внутри комнаты также оказывает влияние и то насколько интенсивно движение людей внутри нее. Температура будет выше там, где люди совершают меньше всего движений.

Это является основой распределения тепла. Как доказательство – в спортивных учреждениях, где люди постоянно двигаются, температуру поддерживают на уровне 18оС, так как поддерживать более высокую температуру не целесообразно.

Факторы, оказывающие влияние на температуру радиаторов:

1. Температура за пределами помещения;
2. Тип отопительной системы. Норма однотрубной системы: +105 оС, у двухтрубной: +95оС. Разница между подачей и обраткой не должна быть более 105 — 70 оС и 95-70 оС соответственно;
3. Направления поступления теплоносителя в батареи. В том случае, когда разводка сверху – разница будет составлять: + 20 оС, снизу- +30 оС;
4. Вид отопительного устройства. Радиаторы и конвекторы различаются по теплоотдаче, а это говорит о том, что и температурный режим тоже разный. У конвекторов теплоотдача ниже, чем у радиаторов.

Всем естественно понятно, что независимо будь это конвектор или радиатор, теплоотдача напрямую будет зависеть от температуры на улице. При нулевой уличной температуре, тедим теплоотдачи радиаторов должен варьироваться в рамках 40-45 оС подача и 30-35 оС обратка. К конвекторов эти характеристики следующие: 41-49 оС подача и 36-40 оС обратка.

При падении столбика термометра до -20 оС эти характеристики будут следующие: для радиаторов — подача 67-77 оС, обратка 53-55 оС, для конвекторов – подача 68-79 оС и обратка 55-57 оС. Но при достижении метки термометра в -40 оС, что у радиатаров, что у конвекторов эти характеристики будут одинаковыми: подача 95-105 оС , температура обратки 70 оС.

Как рассчитываются нормы?

Как было описано выше, на температурный график напрямую влияет температура воздуха снаружи. Соответственно чем более низкая температура на улице, тем больше теплопотерь. Появляется вопрос, какими показателями пользоваться для расчета?

Данный показатель можно найти в нормативных документах. Его основой является средняя  температура пяти наиболее холодных дней в году. В расчет принимается период в 50 лет и выбирается 8 наиболее холодных зим. По каким причинам именно таким образом рассчитывается средняя температура за день?

Во-первых, благодаря этому есть возможность быть готовым в зимний период к низким температурам, которые бывают раз в несколько лет. Кроме того, учитывая данные показатели, можно существенно сэкономить на затратах во время создания систем отопления. В случае массового строительства, данная сумма будет весьма существенной.

Соответственно температура теплоносителя будет напрямую влиять на температуру отапливаемого помещения.

Исходя из показателей уличной температуры, производятся расчеты температуры теплоносителя и имеют следующие значения:

Воспользовавшись данными из таблицы можно легко определить температуру теплоносителя в отопительной системе панельного дома. Просто необходимо замерить при помощи градусника температуру теплоносителя во время спуска из батарей. Данные в 5 и 6 столбце это показатели подачи, 7 столбец – обратка. Необходимо обратить внимание, что в первых трех столбцах указывается температура теплоносителя на вводе, т.е. без учета потерь на теплотрассах.

Основанием для того чтобы был осуществлен перерасчет за отопление может быть несоответствие нормативной и фактической температуры теплоносителя. Кроме того можно установить прибор учета, но при этом все квартиры в вашем доме должны быть подключены к центральному отоплению. Данные приборы должны проверятся каждый год.

Таким образом, комфортное проживание в квартире многоэтажки, в загородном доме или в коттедже напрямую зависит от обустройства в помещении системы отопления. Для этого необходимо знать наиболее благоприятную температуру теплоносителя, чтобы создать в жилище как можно больше уюта.

Все специальные параметры есть в различных нормативных документах, в том случае, когда из-за каких-то причин, они нарушаются или не выполняются, в ЖЭКе должны рассмотреть жалобу или заявление и произвести соответствующий контроль всех работ по исправлению данного недоразумения.

Используемые источники:

• http://domotopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/normy-temperatury-teplonositelya.html
• https://eurosantehnik.ru/temperatura-teplonositelya-v-raznyx-sistemax-otopleniya.html
• https://oventilyacii.ru/otoplenie/normy-temperatury-teplonositelya.html
• https://fb.ru/article/343827/norma-temperaturyi-teplonositelya-v-sisteme-otopleniya-snip——otoplenie-ventilyatsiya-i-konditsionirovanie
• https://santehnikportal.ru/otoplenie/temperatura-teplonositela.html
