Нормы и правила проведения опрессовки, разъяснения по СНиП.

<index>

Чтобы тепловая магистраль работала без сбоев важно не только правильно собрать и установить элементы системы, но и провести пусконаладочные работы. В пусконаладочный комплекс действий входит опрессовка системы отопления, промывка труб и другие работы. Процедуры выполняются в соответствии с нормативными требованиями и проводятся как для автономных систем, запускаемых в эксплуатацию в первый раз, так и для магистралей отопления в период подготовки к отопительному сезону. Рассмотрим, что такое опрессовка, зачем нужно проводить гидроиспытание и каким образом выполняется работа.

Для чего нужно гидроиспытание?

Гидроиспытание – проверка целостности и герметичности тепловой магистрали. Тестирование позволяет вовремя обнаружить неплотности и зазоры в точках резьбовых соединений арматуры, подключений батарей, которые могут привести к протечке, затоплению. Гидравлические испытания являются обязательной мерой на этапе подготовки трубопроводов для запуска в эксплуатацию.

Важно! Если нет акта о проведении испытаний системы в здании, теплоснабжающая организация вправе отказать в запуске тепла в систему.

Компании, эксплуатирующие строение, осведомляются о периоде проведения испытательных работ. Осуществляется процесс специализированными фирмами, работники которых обладают нужной квалификацией. Подготовка систем теплоснабжения включает опрессовку магистрали и промывку трубопроводов.

Что такое опрессовка?

Опрессовка – это испытания, при которых в течение определенного времени трубопровод и батареи выдерживаются под избыточным давлением. Проверке на прочность подвергаются все конструктивные элементы и узлы, в том числе радиаторы, запорно-регулирующая арматура, насосные станции, теплообменники и прочее.

Реклама

Важно! Проверка на прочность ежегодно проводится для всех систем теплоснабжения, в том числе узлов подачи тепла в строение, ИТП, системы прогрева, котельные и так далее. Период проведения проверки определяется контролирующими организациями.

Порядок проведения испытаний по нормативным актам

Гидроиспытания системы отопления, а также прочих узлов магистрали регламентируются нормативной базой. Рассмотрим рекомендации по СНиП.

СНиП 41-01-2003:

• температурный режим в здании при проведении работ должен быть выше +0 С;
• максимально нагнетаемое давление опрессовочное не должно быть выше показателя предельного давления для оборудования и материалов, примененных для обустройства системы отопления;
• показатель величины давления опрессовки выше, чем рабочее давление системы и оборудования на 50% (не менее 0,6 МПа).

СНиП 3.05.01-85:

1. Гидравлические испытания крупных узловых элементов систем осуществляются на месте сборки.
2. Если в период проведения опрессовки давление падает, нужно провести визуальные обследования магистрали для обнаружения течи. После устранения течи мероприятия по проверке на герметичность продолжить.
3. При наличии в системе трубопроводов вентилей, клиновых задвижек опрессовка проводится с двукратным поворотом регулирующей ручки.
4. Секционные радиаторы и другие приборы системы отопления не заводской сборки опрессовываются на месте.
5. При укладке трубопровода со скрытой разводкой проверка на герметичность выполняется под показанным высоким давлением до проведения отделочных работ. Если предполагается теплоизолировать трубопроводы, испытания производятся до момента монтажа теплоизоляции на элементы системы.
6. Водогрейные котлы, мембранные баки на момент осуществления проверки отключаются.

Испытание считается пройденным, если работоспособность системы подтверждена в течение 30 минут – не снизилось опрессовочное давление и в конструкции протечки визуально не обнаружены.

Рекомендуем к прочтению:Назначение и принцип действия гидравлической стрелки для отопления

На заметку! Определение правильности и равномерности прогрева магистрали называется тепловым испытанием, которое проводится в течение 7 часов с поддержанием температурного режима теплоносителя от +60 С.

Если в теплое время года теплоноситель не может выдавать температуру опрессовки, тепловые испытания откладываются до момента временной подачи теплоснабжения или до периода подключения магистрали к источнику поступления тепла.

Важно! Результаты гидравлических испытаний заносятся в акт опрессовки. Если проводились работы по тестированию трубопровода скрытой укладки, то акт дополняется листом на скрытые работы.

Порядок и особенности проведения опрессовки систем отопления

Нормативные акты регламентируют проведение опрессовки системы отопления под различным давлением, определяемым по типу применяемого оборудования и назначению магистрали.

В частности:

• узел подачи тепла в строение требует давления в 16 атмосфер;
• конструкции теплоснабжения, вентиляции, ИТП, тепловые схемы в многоэтажных строениях опрессовываются под давлением в 10 атмосфер;
• автономные схемы в частных домах под давлением в 2-3 атмосфер;
• магистрали в новостройках требуют подачи прессовочного давления в 1,5-2 раза выше рабочих показателей;
• магистрали в старых, ветхих строениях опрессовываются под давлением со сниженными показателями на 1,15-1,5 раз;
• если в строении установлены чугунные батареи, диапазон показателей давления не может быть выше 6 атмосфер, для систем с конвекторами – не более 10 атмосфер.

Совет! Чтобы определить допустимый уровень подачи опрессовочного давления необходимо ознакомиться с техническими паспортами оборудования. Выбирается максимально допустимое давление по самому слабому элементу магистрали.

Порядок работ по опрессовке следующий:

1. Заполнить магистраль водой. Если в процессе эксплуатации в качестве теплоносителя предполагается использовать антифриз, то опрессовка выполняется сначала водой, а только потом антифризом.

Важно! Водные растворы с присадками, на основе этиленгликоля или пропиленгликоля обладают малым поверхностным натяжением, считаются более текучими, чем вода. Поэтому при появлении в процессе опрессовки с применением антифриза течи, соединения нужно подтягивать незначительно.

1. При подготовительных работах действующей системы отопления к сезону, теплоноситель сливается, затем трубопровод, радиаторы заполняются чистой водой. Заполнять жидкостью конструкцию нужно через нижнюю точку котельной или теплового узла, где установлен сливной шаровой кран.
2. В процессе залива воды открываются краны для стравливания воздуха. Это могут быть автовоздушники на стояках отопления, в верхних точках ответвления трубопровода или краны Маевского на батареях.

Важно! Чтобы предупредить завоздушивание, заполнение водой выполняется только по схеме снизу-вверх.

1. После залива воды нагнетается нужный показатель давления. Процесс следует контролировать измерительными манометрами. Параллельно производится визуальное обследование узлов и трубопроводов на предмет обнаружения протечки.

Совет! Если в период заполнения водой трубопроводы покрылись конденсатом, элементы просушиваются, и осмотр можно продолжить. Особое внимание уделяется узлам и конструкциям, скрытым в строительных формах.

1. После достижения максимально разрешенного показателя опрессовочного давления систему выдержать минимум 30 минут. При отсутствии протечек, поддержании нормативного показателя давления без снижения уровня в течение получаса система признается прошедшей опрессовку.

Совет! Если давление в течение указанного получаса падает не более, чем на 0,1 атмосфер, визуальный осмотр не показывает протечек, опрессовка тоже считается пройденной.

При выявлении течи, прочих дефектов магистрали в процессе проведения гидравлических испытаний систему ремонтируют, затем испытания проводятся по новой. После завершения опрессовки составляется и подписывается акт опрессовочных работ по форме нормативных документов.

Пневматическое испытание

Процедура выполняется перед этапом основных испытательных работ, подразумевает проверку систем воздухом и показана для помещений с низкотемпературным режимом. Принцип проверки прост – через кран Маевского или сливной кран компрессором нагнетается воздух с повышенным давлением. И если в течение определенного времени показатель давления не упал, испытание считается пройденным.

Промывка отопительных систем

Промывать узлы конструкции необходимо перед вводом схемы в эксплуатацию в отопительный сезон. Требуется промывка для устранения солей жесткости и налета внутри трубопровода и тепловых элементов, которые накапливаются в период постоянной интенсивной работы. Накипь снижает внутреннее сечение конструкций, что приводит к увеличению гидравлического сопротивления и уменьшает теплоотдачу приборов отопления.

Рекомендуем к прочтению:Тепловые насосы воздух-воздух для отопления частного дома

На заметку! Накипь толщиной в 1 мм снижает теплоотдачу радиаторов и трубопроводов на 15-20%. Если теплоноситель в систему подается под постоянной высокой температурой, отложения солей приводят к локальному перегреву и образованию свищей.

Чтобы не допускать снижения энергоэффективности магистрали, промывку нужно делать раз в год, как опрессовку – перед запуском тепловой конструкции в постоянную эксплуатацию или на момент первичного ввода системы в работу.

Иногда в автономной системе отопления случается так, что трубопровод горячий, а радиаторы еще не нагрелись – это первый признак засорения магистрали. Также определить необходимость промывки поможет увеличенный расход топлива.

Принцип проведения промывки прост – из системы спускается старый теплоноситель, затем подается чистая вода, причем подача должна быть под давлением для увеличения скорости теплоносителя и создания турбулентных потоков жидкости. В зонах скопления отложений потоки обеспечат вихревые колебания, грязь будет вымываться вместе с водой.

Важно! Чтобы защитить компрессор в процессе работ от воды, нужно установить обратный клапан, а вентиль воздухоспускного клапана системы перекрыть. Можно проводить промывку с применением специальных составов для удаления накипи.

Кто может проводить опрессовку?

В новостройках ответственность возлагается на подрядные организации, а в случае подготовки уже работающей системы проверку проводит организация, отвечающая за обслуживание всех инженерных систем объекта.

Правила проведения опрессовочных и других испытательных процессов определены жилищным законодательством. Нормативные акты применяются для всех управляющих компаний вне зависимости от типа строения, в котором они обязаны проводить работы.

В объектах административного и государственного значения проверки, испытания выполняются силами эксплуатирующей организации или подрядчиком, у которого есть допуски и разрешения на работы.

Сколько стоят гидравлические испытания?

Зная, как опрессовать систему отопления, хозяину частного дома не составит труда выполнить работы самостоятельно, но это решение не является оптимальным, особенно при запуске в работу новой автономной магистрали. Лучше обратиться в специализированную компанию, мастер которой покажет все этапы выполнения процедуры и подскажет нюансы работ.

Стоимость зависит от сложности процесса, длины и состояния отопительной системы. Если процедура дополняется промывкой, заменой приборов учета, измерения и устранением течи, то услуга будет стоить дороже. В среднем испытание многоквартирного жилого дома будет стоить от 400$ (от 30000 рублей), особняк обойдется от 200$ (15000 рублей), одна квартира в среднем от 65$ (5000 рублей).

Важно! Приглашая мастера, хозяин должен получить на руки договор на проведение работ, смету и по завершении опрессовки – акт, составленный по форме, а также гарантию на все виды оказанных услуг.

</index>

Разгерметизация трубопровода – крайне нежелательное явление, которое может привести к последствиям весьма серьезным.

Чтобы минимизировать риск подобных происшествий, перед пуском системы в эксплуатацию необходимо убедиться, что она достаточно надежна.

Сделать это поможет специальная процедура – опрессовка трубопровода.

Опрессовка воздухом и водой – что это такое?

Суть опрессовки состоит в заполнении некой системы с замкнутым объемом – трубопровода, емкости, машины или механизма – либо ее изолированного участка средой, давление которой в 2 – 3 раза превышает рабочее и почти соответствует предельно допустимому значению (величина испытательного давления для каждого конкретного случая устанавливается соответствующими нормами).

Если объект такую проверку выдерживает, он считается пригодным к эксплуатации.

В противном случае места, где система дала течь, выявляются и подвергаются ремонту.

Для создания требуемого давления применяется либо специальный насос для опрессовки трубопроводов, так называемый опрессовщик, либо штатный, например, циркуляционный насос в централизованной системе отопления.

В качестве рабочей среды обычно используется вода, но если по тем или иным причинам ее попадание за пределы испытуемой системы является недопустимым, опрессовку проводят воздухом. В этом случае места утечек обнаружить труднее.

Опрессовка – достаточно серьезное мероприятие и проводить ее должен специально подготовленный сотрудник, прошедший аттестацию. Для коммунальных и промышленных предприятий это правило является обязательным.

По завершении процедуры подписывается Акт гидропневмоиспытаний системы (опрессовки трубопровода) с указанием даты, величины давления, времени выдержки и другой информации.

Когда необходима опрессовка?

Опрессовку выполняют в таких случаях:

1. Перед первым пуском системы в эксплуатацию.
2. После ремонта трубопровода либо замены какой-либо из его составляющих.
3. После длительного простоя (типичный пример – опрессовка отопления после летнего сезона).
4. Если предусмотрена плановая проверка состояния системы. Так, например, периодической опрессовке подвергают канализацию из полимерных трубопроводов с целью проверки их целостности.
5. Также опрессовку следует проводить после промывки трубопровода, особенно если для этого использовались агрессивные химические реагенты, способные ослабить стенки труб и арматуры. То же относится к прочистке канализации, так как в ходе этой операции могут повреждаться места соединений трубопроводов.

Существует особая разновидность опрессовки, которой подвергают скважины на воду. Такая проверка позволяет определить, не попадает ли верховодка в ствол скважины, откуда осуществляется водозабор.

Подготовительные меры при опрессовке

[sticky-ad id=13532]

Перед началом работ по выполнению опрессовки необходимо выполнить следующие действия:

1. Испытуемая трубопроводная система подвергается осмотру на предмет явных дефектов (отсутствующие элементы, проржавевшие участки и пр.). Выявленные нарушения устраняются. Если система заполнена каким-либо веществом, которое не может использоваться для проведения испытаний, например, теплоноситель в системе отопления, ее необходимо опорожнить.
2. Далее по правилам производится промывка трубопровода. Данная операция позволит удалить из труб окалину, ржавчину, отложения органической и неорганической природы. Промывка может осуществляться различными способами, некоторые из них требуют применения компрессора. Согласно правилам, по завершении этой процедуры следует проверить качество ее выполнения, вырезав в произвольном месте трубопровода участок длиной 0,5 м и оценив состояние его внутренней поверхности.
3. Подготовительный этап заканчивается установкой обратного клапана и манометра, если таковые не входят в состав нагнетательного устройства. Обратный клапан необходим для удержания рабочей среды в системе.

Опрессовщики, насосы для опрессовки труб

Прежде всего применяемые для опрессовки насосы отличаются конструкцией нагнетательного механизма.

По этому признаку они делятся на следующие группы:

1. Поршневые.
2. Пластинчато-роторные.
3. Мембранные.

Для опрессовки систем с небольшим объемом, например, отопительных контуров в частных домах, можно приобрести недорогой и простой в обслуживании ручной опрессовщик.

С помощью такого устройства оператор сможет закачивать в трубопровод до 3-х л рабочей жидкости в минуту. Для многоэтажного дома такой вариант, конечно, окажется неприемлемым, тут понадобится опрессовщик с электрическим или ДВС-приводом.

К наиболее популярным относится ручной опрессовщик отечественного производства УГО-30, рассчитанный на предельное давление в 30 атм. Объем цилиндра составляет 36 куб. см, усилие на рукояти – 2 кг. Комплектуется баком на 16 л.

Для более серьезных задач предназначены ручные двухступенчатые насосы УГО-50 (до 50 атм) и УГИ-450 (до 450 атм).

Опрессовщик ручной гидравлический УГО 30

Среди опрессовщиков с электроприводом известны агрегаты от немецкой компании Rothenberger, например, самовсасывающая модель RP PRO II, развивающая давление в 60 атм и подачу в 8 л/мин. Мощность привода составляет 1,6 кВт.

Также высоко котируется продукция компании Ridgid, например, модель 1460-Е. Этот опрессовщик развивает давление до 40 атм.

Система автономного водоснабжения будет работать бесперебойно, только если правильно настроено реле давления для гидроаккумулятора. Рассмотрим принцип действия и порядок регулировки реле.

Как сделать дренажный колодец своими руками, читайте тут.

Кто не мечтает о бассейне в своем загородном доме? Такая конструкция на заказ обойдется дорого, но можно сэкономить и возвести бассейн своими руками. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/bassejn-na-dache-svoimi-rukami.html вы найдете инструкцию по строительству бетонного водоема.

Как это делается?

Общая схема гидропневмоиспытаний выглядит следующим образом:

1. Часть системы, подвергаемая испытаниям, изолируется путем перекрытия запорной или регулировочной арматуры (трубы канализации закрываются резиновыми заглушками или деревянными пробками, обмотанными ветошью).
2. Далее система полностью заполняется водой. В системе отопления при этом через установленные в самом верху воздухоотводчики сбрасывается воздух.
3. К трубопроводу подключается насос-опрессовщик, который докачивает в систему некоторое количество рабочей жидкости, создавая требуемое регламентом испытаний давление.
4. По достижении требуемого давления опрессовщик отключается. При этом наблюдатель фиксирует показания на манометре.
5. В течение определенного времени система остается под давлением. Длительность выдержки может составлять от 0,5 часа (для систем отопления) до 6 – 8 часов.
6. После того как назначенное время вышло, наблюдатель снова снимает показания с манометра. Если давление отличается от первоначальной величины, значит в системе имеется утечка, которую следует найти и устранить. После этого опрессовку выполняют по новой.

Опрессовка системы отопления воздухом

Обычно используют следующие точки подключения:

</ol>

• Для систем отопления: специальный кран на одном из радиаторов, либо спускной кран на элеваторном узле (в централизованных системах).
• Для систем водоснабжения: один из патрубков подключения к крану холодной или горячей воды.
• Для системы канализации: любая из ревизий, обычно устанавливаемых с шагом 40 – 50 м.

СНиП

Данные о порядке проведения опрессовки трубопроводов, технологических схемах этого процесса и технике безопасности содержатся в соответствующих разделах следующих СНиП:

• СНиП 3.05.01-85 (посвящен внутренним санитарно-техническим системам).
• СНиП 41-01-2003 (излагаются вопросы организации систем отопления, кондиционирования и вентиляции).
• СНиП 3.05.04-85 (касается наружных систем водоотведения).

Методика опрессовки трубопроводов промышленных предприятий оговаривается в отраслевых нормах.

Среди прочего указанные документы устанавливают величину испытательного давления. Она зависит от материала трубопровода, толщины его стенок (берется минимальное значение), разницы по высоте между самым верхним и нижним элементами системы и других факторов. Чаще всего давление при проведении гидропневматических испытаний развивают до следующих значений:

• в напорных трубопроводах (водоснабжение): 10 – 15 атм.;
• чугунная канализация: 1,5 атм.;
• безнапорные полимерные трубы: 1,5 – 2 атм.;
• системы отопления в многоквартирных домах (с чугунными радиаторами): 2 – 5 атм. (по СНиПу – не менее 1,5 рабочего давления);
• узел ввода (в централизованных системах): 10 атм.;

Меры безопасности при опрессовке трубопроводов

Основные требования безопасности заключаются в ограничении величины испытательного давления. Если оно будет завышено, некоторые элементы могут быть разрушены. Чтобы застраховаться от подобно неприятности, лучше воспользоваться опрессовщиком со специальным ограничителем.

Стоимость

Стоимость опрессовки зависит от нескольких факторов:

• протяженность (внутренний объем) системы;
• возраст системы и состояние входящих в ее состав элементов (количество ржавчины и грязе-солевого налета);
• тип используемого оборудования.

Цены у различных исполнителей даже в пределах одного города могут отличаться в 2 – 3 раза. Дешевле всего берут за свои услуги частные бригады и мастера.

В среднем за промывку и опрессовку отопительной системы здания площадью 400 кв. м (двухэтажное) исполнители берут от 7 до 15 тыс. руб. Как показала практика, при умении торговаться можно договориться о выполнении этого объема работ за 4 – 5 тыс. руб. Работа будет выполнена за 1 – 2 дня.

Та же работа в здании на 5 тыс. кв. м (5 этажей) будет стоить от 30 до 80 тыс. руб.

Некоторые исполнители указывают цены в пересчете на единицу объема (150 – 250 руб./куб. м) или времени (500 – 1000 руб./час).

Если вы хотите установить умывальник самостоятельно, обязательно позаботьтесь о подключении гидрозатвора. Гидрозатвор для канализации: разновидности, назначение и особенности монтажа.

О разновидностях антисептиков для выгребных ям вы узнаете в этом обзоре.

Видео на тему

—>Поделиться:

Пневматическое испытание отопления

Пневматическое испытание отопления

В некоторых случаях невозможно соблюдение основных условий для проведения гидравлического испытания отопительной системы. Подобная ситуация может возникнуть после выполнения ремонтных работ в зимний период, когда температура окружающей среды будет ниже +5°С. Тогда следует составить акт пневматического испытания системы отопления.

Его суть заключается в создании давления 100 кПа в магистралях отопления. При этом в течение 10 минут уровень его понижения не должен превышать 10 кПа. Для проверки этого следует использовать манометры с классом точности 2,5 и ценой деления не более 5 кПа. Все характеристики оборудования могут присутствовать в акте пневматического испытания системы отопления.

Для полимерных трубопроводов не рекомендуется проводить подобные проверки. Однако нормами допускается испытание систем отопления воздухом из полипропилена или металлопластика в следующих случаях:

• Технические условия не позволяют заполнение жидкостью. Чаще всего это связано с использованием антифриза;
• Температура окружающей среды ниже 0;
• Временно нет теплоносителя в требуемом объеме.

Основной проблемой при проведении испытания системы воздушным способом является поиск мест потери герметичности. Если во время процедуры было замечено резкое снижение давления – рекомендуется выполнение зональной проверки участков. Только так можно определить место возможной протечки. Поэтому предпочитают гидравлический метод, как более удобный.

По окончании составляет акт пневматического испытания отопительной системы, в который вносят результаты.

Давление при испытаниях

Согласно СНИП 3-05-01-85, который был заменен в 2003 году, опрессовка должна быть проведена согласно правилам. При проведении работ в многоквартирных домах необходимо, чтобы:

1. Давление было более 1 мПа (это 10 бар) – для систем горячего водоснабжения и отопительных контуров с нагревателями.
2. Не менее 10 бар для панельных и конвекторных систем отопления.
3. Не менее 6 бар для контуров, в которых установлены радиаторы из штампованной стали или чугуна.
4. Напор для горячего водоснабжения должен быть больше рабочего и сверху еще 5 бар (но нельзя превышать 10 бар).

В случае если используется панельное отопление и теплообменники, напор не должен иметь давление больше, чем предельно допустимое для устройств. В том случае, если вы проводите испытание воздухом в паровом или панельном отоплении, нужно проверить трубы, которые подходят к оборудованию вентиляции. Воздух должен иметь напор 1 бар.

Оборудование для испытания системы отопления

Чаще всего для выполнения гидравлической проверки используют опрессовщик. Его подключают к контуру, чтобы регулировать давление в трубах.

Огромное количество локальных сетей отопления в частных строениях не нуждается в высоком давлении, поэтому достаточно будет ручного опрессовщика. В остальных случаях лучше пользоваться электрическим насосом.

Ручные приборы для испытаний отопительных систем развивают усилие до 60 бар и больше. Причем этого хватает для проверки целостности системы даже в пятиэтажном доме.

Основные достоинства ручных насосов:

• Приемлемая стоимость, что делает их доступными для многих потребителей;
• Малый вес и габариты ручных прессов. Такие приборы удобно использовать не только для личных целей, но и для профессиональной эксплуатации;
• Длительный срок службы без сбоев и поломок. Аппарат настолько просто устроен, что в нем нечему ломаться;
• Подходит для среднего и мелкого отопительного оборудования.

Разветвленные и крупные схемы на больших участках, многоэтажные здания и производственные объекты проверяют только электрическими приборами. Они способны закачивать воду под очень высоким давлением, которое для ручных аппаратов недостижимо. Оснащают их самовсасывающим насосом.

Электрические помпы развивают усилие до 500 бар. Эти агрегаты, как правило, встраивают в магистраль или подсоединяют к любому отверстию. В основном шланг подключают к крану, через который заполняли теплоносителем трубу.

Выполнение опрессовки отопления является очень сложной технологической процедурой. Вот почему проводить ее своими руками не следует, лучше все же воспользоваться услугами профессиональных бригад.

(2 голоса, среднее: 5 из 5)

 Краткие выдержки из нормативной документации, правила и СНиП по опрессовке отопления.

Анализируя статистику задаваемых Вами вопросов и понимая то, что многие вопросы по опрессовке системы отопления для большинства нашей аудитории остаются непонятными для Вас мы решили сделать выборку из необходимых пунктов и Правил опрессовки, утвержденным Министерством Топлива и Энергетики РФ и СНиП.

Все СНиП и правила содержат информацию более чем на 100 страниц, в которых порой сложно разобраться, поэтому чтобы облегчить задачу для Вас, чтобы можно было посмотреть, а при необходимости сослаться на нужный пункт конкретного нормативного документа, мы обработали применяемые нормативные документы и в кратком виде выложили на сайт. Пояснения к Правилам и СНиП можно посмотреть в статье: «Нормы и правила проведения опрессовки системы отопления»

Способы проведения диагностики

1. Испытание водой – это основной метод, с помощью которого производится испытание всех контуров. При этом вода должна закачиваться в нижнюю часть труб через кран. Допускается закачка жидкости как автоматическим, так и ручным насосом-опрессовщиком. Преимущество такого способа заключается в том, что выполнить все работы очень просто, да и эффективность обнаружения протечек на высоте. Дело в том, что на трубах сразу появятся следы жидкости.
2. Испытание с помощью воздуха – метод не очень эффективный, так как достаточно сложно обнаружить протечки. Зато допускается использовать такую методику при отрицательных температурах – воздух ведь не замерзнет. Чтобы нагнетать воздух в систему, применяется компрессор. Он соединяется при помощи переходника к трубопроводу. Для того чтобы найти место утечки, нужно прислушиваться. Как только найдете примерное нахождение утечки, используете раствор из мыла.

Какой нужен инструмент для испытаний

А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.

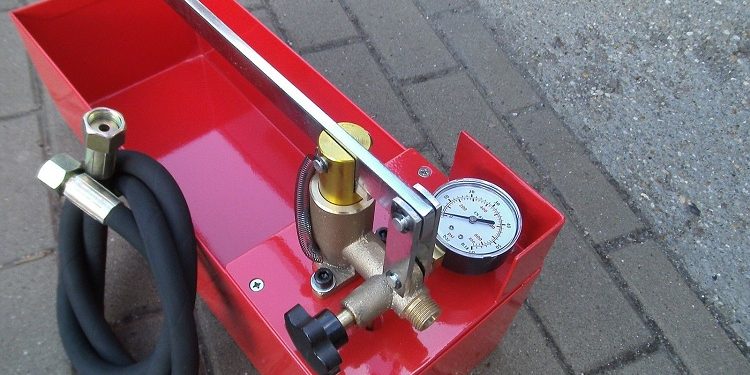

Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.

У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.

Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.

Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.

Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.

Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм

Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.

Правила опрессовки СНиП

Нормы опрессовки отопительной системы описаны в таких документах, как СНиП 41–01-2003, а еще 3.05.01–85.

Кондиционирование, вентиляция и отопление — СНиП 41–01-2003

Проводить гидравлические проверки водяных систем отопления можно лишь при плюсовой температуре в помещениях дома. Вдобавок они должны выдерживать давление воды не меньше 0,6 МПа без повреждения герметичности и разрушения.

В процессе испытания величина давления не должна быть выше предельного для смонтированных в системе отопительных устройств, трубопроводов и арматуры.

Внутренние санитарно-технические системы — 3.05.01–85

Согласно этому правилу СНиП надо выполнять проверку водяных систем теплоснабжения и отопления при отключенных расширительных сосудах и котлах путем гидростатического давления, равного 1,5 рабочего, но не меньше 0,2 МПа в нижней части системы.

Считается, что отопительная сеть прошла испытание, если она продержится 5 минут под пробным давлением и не упадет более чем на 0,02 МПа. Кроме того, не должно быть течи в отопительном оборудовании, сварных швах, арматуре, резьбовых соединениях и трубах.

Порядок выполнения испытаний

Согласно правилам технической эксплуатации тепловых приборов, испытания должна производиться в такой последовательности:

1. Контур наполняется водой при помощи опрессовщика. Температура жидкости должна быть около 45 градусов. Воздух нужно стравливать через специальные отводчики.
2. Далее происходит нагнетание воды с напором в течение минимум 10 минут. За это время нужно визуально осмотреть все швы, стыки труб, подключение всего оборудования, арматуру.
3. После напор можно вывести на максимальное давление и удерживать его в течение 10 минут. Если трубы из полимерных материалов, то испытания должны проводиться как минимум полчаса.
4. В том случае, если напор за время проведения испытаний не изменится, то можно судить о том, что дефекты полностью отсутствуют.

Можно завершить испытания и приступать непосредственно к эксплуатации оборудования.

Акт опрессовки системы отопления

В этом документе отображают следующую информацию:

• Какой именно использован метод опрессовки;
• Проект, в соответствии с которым произведена установка контура;
• Дата выполнения проверки, адрес ее проведения, а также фамилии граждан, которые подписывают акт. В основном это собственник дома, представители ремонтно-обслуживающей организации и теплосетей;
• Как устранялись выявленные неисправности;
• Результаты проверки;
• Присутствуют ли признаки нарушения герметичности или надежности резьбовых и сварных соединений. Кроме этого, указывается, есть ли на поверхности арматуры и труб капли.

Процедура опрессовки

Этот способ проверки системы отопления предполагает осуществление гидравлических испытаний:

• Теплообменников;
• Бойлеров;
• Труб.

Тем самым удается выявить протечки, которые указывают на разгерметизацию сети.

Прежде чем испытывать отопительную систему заглушками, следует изолировать систему теплоснабжения от водоснабжения, визуально оценить надежность всех соединений, а также проверить работоспособность и состояние запорной арматуры.

После этого отключаются расширительный бак и котел для промывки радиаторов, трубопроводов от разных отложений, мусора и пыли.

В процессе гидравлической проверки систему отопления заполняют водой, но при выполнении воздушных испытаний этого не делают, а просто подключают к сливному крану компрессор. Затем повышают давление до необходимой величины, и манометром следят за его показателями. Если отсутствуют изменения, то герметичность хорошая, следовательно, систему можно вводить в эксплуатацию.

Когда давление начинает снижаться сверх допустимой величины, значит, присутствуют дефекты. Протечки в заполненной системе найти совсем несложно. А вот, чтобы выявить повреждения во время испытания воздухом, следует на все соединения и стыки нанести мыльный раствор.

На выполнение воздушной опрессовки уходит не менее 20 часов, а на гидравлическое испытание — 1 час.

Исправив выявленные дефекты, процедуру повторяют заново, причем делать это приходится, пока не будет достигнута хорошая герметичность. После проведения этих работ заполняют акты опрессовки систем отопления.

Проверка отопительной сети воздухом, как правило, осуществляется, если невозможно заполнить ее водой, или при проведении работ в условиях низких температур, ведь жидкость просто может замерзнуть.

С чего начать установку системы

Важным параметром в проектировании отопления и самостоятельном монтаже, является давление, под которым подается теплоноситель. От этого показателя зависит многое. Например, насколько тепло будет в помещении напрямую зависит от этой характеристики, а также сила подачи и движения теплоносителя в трубах.

Измерение давления в отопительной системе

Чем больше этажей в доме, тем выше должно быть давление. Также во время движения теплоносителя по трасе могут происходить всеобразные гидравлические процессы, которые желательно также учитывать. Результатом этих процессов могут стать гидроудары в системе. Показатель давления при них может повыситься. Именно по этой причине проведении гидравлических испытаний трубопроводов систем отопления проводится при повышенном давлении. Давление увеличивают приблизительно на сорок процентов.

При проведении подготовительных работ учитывают следующее:

• Проверяют все вентили отопительной системы, проводят инвентаризацию арматуры;
• Если есть необходимости добавляют различные силиконовые утеплители;
• Проверяют целостность и, при наличии повреждений, реставрируют изоляцию труб;
• Проверяют работоспособность глухой заглушки, чтобы в нужный момент отсечь здание от сети отопления.

На обратке должен иметься кран, для спуска. Перед запуском отопления он в обязательном порядке должен пройти проверку, так как с помощью него заполняются все составляющие.

Условия выполнения опрессовки

Испытательные работы являются правильно осуществленными, если соблюдались все необходимые требования. Например, на испытуемом объекте проводить сторонние работы нельзя, а опробованием должен руководить обязательно начальник смены.

Опрессовку осуществляют лишь по программе, одобренной главным инженером компании. В ней определяют: порядок действий сотрудников и технологическую последовательность проверки. Еще излагают меры безопасности выполняемых и текущих работ, производимых на смежных объектах.

Посторонних людей во время опрессовки системы отопления, включение или отключение испытательных устройств быть не должно, на месте остаются только сотрудники, принимающие участие в проверке.

Когда работы проводятся на смежных участках обязательно надо предусматривать надежное ограждение и отключение испытательного оборудования.

Осмотр отопительных приборов и труб разрешается выполнять лишь при рабочих величинах давления. Когда будет выполнена опрессовка системы отопления, акты заполняют, чтобы подтвердить герметичность.

1. Подготовка к проведению гидроиспытаний

ВНУТРЕННЯЯ КАНАЛИЗАЦИЯ И ВОДОСТОКИ

4.13. Испытания систем внутренней канализации должны выполняться методом пролива воды путем одновременного открытия 75 % санитарных приборов, подключенных к проверяемому участку в течение времени, необходимого для его осмотра.

Выдержавшей испытание считается система, если при ее осмотре не обнаружено течи через стенки трубопроводов и места соединений.

Испытания отводных трубопроводов канализации, проложенных в земле или подпольных каналах, должны выполняться до их закрытия наполнением водой до уровня пола первого этажа.

4.14. Испытания участков систем канализации, скрываемых при последующих работах, должны выполняться проливом воды до их закрытия с составлением акта освидетельствования скрытых работ согласно обязательному приложению 6 СНиП 3.01.01-85.

4.15. Испытание внутренних водостоков следует производить наполнением их водой до уровня наивысшей водосточной воронки. Продолжительность испытания должна составлять не менее 10 мин.

Водостоки считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился.

Опрессовка трубопровода – это технологическая операция, производимая на сравнительно небольшом изолированном участке трубопровода. Этот участок специальному испытанию подачей повышенного давления, близкому по значению к предельно допустимому. Проведение опрессовки трубопроводов позволяет убедиться в целостности линии, качестве проведения монтажных работ и установки фитингов.

Опрессовка — необходимая и важная операция, позволяющая выявить слабые места в собранном трубопроводе

Понятие об опрессовке труб

Под опрессовкой понимают проверку готовности объекта к эксплуатации путем подачи повышенного давления. В качестве объекта такой проверки может выступать трубопроводная система, емкость, агрегат или машина, отдельный механизм. Говоря о повышенном давлении, подразумевают значение, которое в 2-3 раза выше рабочего и приближается к предельно допустимому. Объект, успешно прошедший опрессовку, признается пригодным к работе. Выявленные при проведении проверки места, где обнаружились протечки, ремонтируются.

Важно!Величина давления при проведении опрессовки регламентирована нормативными документами для определенных групп объектов.

Проведением опрессовки должен заниматься подготовленный специалист. Соответствующие сотрудники промышленных и коммунальных предприятий обязаны проходить аттестацию. По завершении испытаний подписывается акт, в котором указывают дату, величину давления, время выдержки и прочую информацию.

Давление в системе для проведения испытания создается либо штатным насосом, либо специальным опрессовщиком. Проверяют, по обыкновению, водой. Когда ее применение, по каким-либо причинам, недопустимо, проводится опрессовка воздухом труб, что затрудняет обнаружение мест утечек.

Когда проводят опрессовку тубопроводов

Опрессовке подвергаются перед сдачей в эксплуатацию все новые трубопроводные системы, емкости и т.п. Проверяются также все объекты, прошедшие процедуру ремонта или замены какого-то элемента. Так как самыми ненадежными участками трубопровода принято полагать стыки с установленными фитингами, то проверке подвергаются в обязательном порядке участки, где использовалась стыковка в муфту.

Опрессовке подлежат все типы трубопроводов, бытовые и промышленные, вновь построенные и уже эксплуатируемые

Также проводится испытание в других случаях:

• если трубопровод простаивал продолжительное время или работает в сезонном режиме (как система отопления в летний период);
• если предусматриваются плановые проверки. Таким образом проводится проверка полимерной канализации, когда контролируют целостность отводящего трубопровода. Испытание давлением пластикового водопровода относится к одной из самых востребованных операций, проводимых после любой прочистки труб, так как при этом весьма вероятны механические повреждения, особенно на стыках;
• после проведения промывки трубопровода, особенно с применением агрессивных химических реагентов, под воздействием которых могли возникнуть повреждения арматуры или стенок труб;
• особенным образом проводится испытание скважин – на проверку попадания в ее ствол верховодки (воды из поверхностных слоев), ведь потребителей беспокоит качество воды, особенно питьевой.

Подготовка к проведению работ

Проведение опрессовки – ответственная процедура, требующая подготовительных мер. Перед началом испытаний трубопровода в обязательном порядке:

1. Проводится осмотр с целью выявления визуально обнаруживаемых дефектов (проржавевших участков, отсутствия каких-то деталей и т.п.). При выявлении нарушения устраняются. В тех случаях, когда в системе находится рабочая среда, которую запрещено использовать для проведения тестирования, ее принято освобождать (к примеру, систему отопления освобождают от теплоносителя).
2. Осуществляется промывка труб с целью удаления из них ржавчины, окалины, отложений органического и неорганического происхождения. Некоторые из способов промывки требуют применения компрессора. По завершении промывки проверяется качество ее выполнения. Качество промывки проверяют по состоянию внутренней поверхности вырезанного в произвольно выбранном месте полуметрового участка трубопровода.

Для проведения работ на оборудование обязательно устанавливается манометр, позволяющий контролировать давление

Если в составе нагнетательного устройства отсутствует обратный клапан, удерживающий в системе рабочую среду, и манометр, то их устанавливают после завершения испытаний.

Важно знать! Опрессовка системы отопления многоквартирного дома предваряет проверку работы по подготовке связанного с ней теплового узла. Это объясняется тем, что тепловой узел проверяется с применением больших величин давления.

Механизмы для проведения

Опрессовщики, т.е. специальные насосы для проведения соответствующих испытаний отличаются по конструктивному устройству. По этому признаку их относят к трем видам:

1. Поршневым.
2. Пластинчато-роторным.
3. Мембранным.

Если требуется проведение испытаний трубопровода (или другого объекта) сравнительно небольшого объема (например, в частном домостроении), то оно может быть выполнено с помощью недорогого и простого в обслуживании ручного опрессовщика. Такой механизм позволяет закачивать в систему за минуту до трех литров рабочей жидкости.

Для проверки систем многоэтажного дома понадобится более мощный механизм с приводом от двигателя внутреннего сгорания или электрическим. Отечественный УГО-30 укомплектован 16-литровым баком и позволяет развить давление до 30 атм. Ручными двухступенчатыми насосами УГО-50 и УГО-450 пользуются при выполнении более сложных задач.

В бытовых условиях применяют компактные устройства, которые могут иметь ручное управление

Признанным качеством отличаются опрессовщики с электроприводом немецкой сборки, выпускаемые компаниями Rothenberger (модель ROTEST GW 150/4, к примеру, предназначенная для проверки воздухом систем питьевого водоснабжения и газоснабжения) и Ridgid ( например, модель 1460-Е 19021 находит применение в системах, заполненных в качестве рабочей жидкости водой, маслом или этиленгликолем).

СНиП и меры безопасности при проведении опрессовки

Порядок проведения испытаний трубопроводов, технологические схемы процесса опрессовки и нормы техники безопасности определяются соответствующими разделами СНиП:

• для внутренних санитарно-технических систем — СНиП 3.05.01-85;
• для наружных систем водоотведения — СНиП 3.05.04-85;
• для систем отопления, вентиляции и кондиционирования — СНиП 41-01-2003.

Отраслевыми нормативными документами определяется порядок проведения опрессовки на промышленных трубопроводах.

Указанными документами устанавливается значения величины давления, допустимого при проведении испытаний. Эта величина определяется материалом труб, минимальной толщиной их стенок, разницей по высоте между нижними и верхними элементами тестируемой системы и другими факторами. При проведении гидравлических и пневматических испытаний величина давления может составлять (в атм):

• для напорных трубопроводов систем водоснабжения – 10-15;
• для чугунной канализации – 1,5;
• для безнапорных полимерных трубопроводов – 1,5 – 2;
• для систем отопления многоквартирных домов, где установлены чугунные радиаторы – 2-5 (но не менее величины, превышающей рабочее давление в 1,5 раза);
• для узлов ввода централизованных систем – 10;
• для частных домов – 2 (так как аварийный клапан обычно настраивают на этот уровень).

Работы по опрессовке должны производиться согласно СНиП, с учетом типа магистрали и материала труб, установленных в ней

Важно! При проведении испытаний главным требованием соблюдения мер безопасности является следование рекомендованному ограничению величины давления. Чтобы избежать неприятных последствий, рекомендуется при проведении испытаний применять опрессовщик, оснащенный специальным ограничителем.

Общий порядок проведения пневмо- и гидроиспытаний

Схема проведения испытаний воздухом и водой является общей. Порядок действий таков:

1. В пределах тестируемого объекта изолируется его часть, перекрываемая с помощью запорной (регулировочной) арматуры (канализационные трубы затыкаются резиновыми заглушками или обмотанными ветошью деревянными пробками).
2. Производится заполнение испытуемого объекта водой. При тестировании систем отопления при заполнении водой воздух сбрасывается через специальные воздухоотводчики в верхней части.
3. К системе подключается опрессовщик, производя подкачку некоторого количества рабочей жидкости, чтобы создать требуемое регламентными нормами давление.
4. Достигнув требуемой величины давления, фиксируемой наблюдателем на манометре, опрессовщик отключается.
5. Систему оставляют под давлением на определенное время (для систем отопления – не менее получаса; в некоторых случаях длительность выдержки может составлять 6-8 часов).
6. По завершении назначенного времени выдержки наблюдателем снова снимаются показания манометра. Различие показателей манометра – свидетельство наличия утечки в системе, которую требуется обнаружить и устранить.

Подключить опрессовщик к системе отопления можно, сняв один из кранов

Обратите внимание! После устранения утечки опрессовка проводится заново.

Опрессовка трубопроводов воздухом и водой

Для проведения испытания работоспособности системы отопления, водоснабжения или канализации потребуется насос (специальный или обеспечивающий циркуляцию жидкости в системе). Он подключается к системе отопления либо:

• непосредственно к крану, предназначенному для слива рабочей жидкости из системы отопления;
• к любому из радиаторов. Для этого снимается кран Маевского, а на его место устанавливается переходник, к которому присоединяется шланг от компрессора.

Испытание водопровода проводится сквозь патрубок подключения кранов, через которые осуществляется подача холодной или горячей воды. Для подключения к системе канализации потребуется вставить штуцер наноса в одну из ревизий, специальных тройников, смонтированных в отводящем трубопроводе через каждые 40-50 м.

Покупка в личное пользование опрессовщика, который будет применяться раз в год, вряд ли целесообразна. Какой насос использовать для подкачки воздуха или воды в систему, определяют, исходя из величины давления, которое требуется создать для проведения испытания (а оно должно превышать рабочее в 2-3 раза). Для опрессовки системы отопления частного домовладения должно хватить автомобильного компрессора или электрического насоса.

Используемые источники:

• https://dizain-vannoy.ru/sistema-otopleniya/sistemy-otopleniya/opressovka-sistemy-otopleniya.html
• https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/opressovka-truboprovoda.html
• https://vse-otoplenie.ru/davlenie-pri-gidravliceskom-ispytanii-truboprovodov-sistem-otoplenia
• http://trubamaster.ru/obsluzhivanie/opressovka-trub.html
