Неисправности насосной станции, или Как отремонтировать насосную станцию своими руками?

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

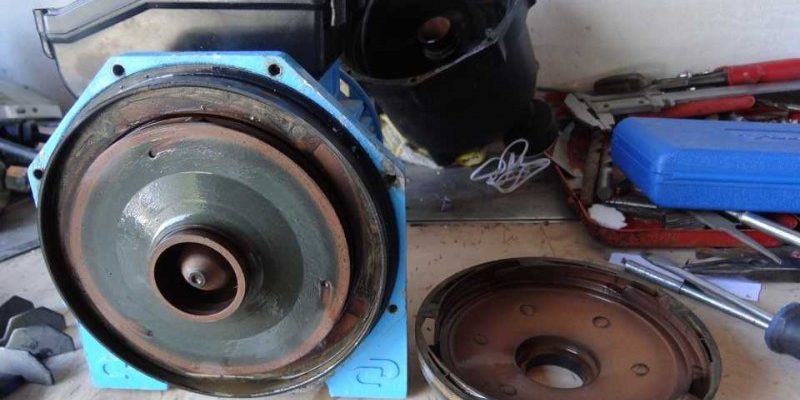

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Следующий шаг

Вы проверили устройство на загрязнение и на электросистему, так почему насос не качает воду до сих пор? Теперь осмотрите и тщательно проверьте само устройство. В насосе есть фильтрующее устройство, которое может быть засорено. В этом случае прочистите его либо замените. Такая проблема засорения может встречаться и с обратным клапаном насосной станции.

Если все в порядке, то далее идет более неблагоприятный вариант. Если насос вдруг работал при том что в резервуаре не было жидкости, то датчик внутри устройства мог попросту перегореть из-за перегрева. В этом случае своими руками уже ничего не сделаешь. Не рекомендуется даже идти к специалисту, потому что водяной насос уже не будет показывать столько надежный результат, как в былые времена.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Неисправности защитных систем насосов

Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.

В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.

Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.

Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.

390—> Насосная станция (или, как её ещё называют, насос-автомат) – это один из самых удобных, практичных и недорогих способов организовать водоснабжение в доме, коттедже, офисе, или производственном здании. При этом применяют оборудование различных фирм. Конструкция насосных станций различных производителей примерно одинаковая (за исключением дорогих и эксклюзивных моделей с частотными преобразователями). Поэтому, при выяснении, почему не включается насосная станция, причины отказов будут одинаковые независимо от производителя.

Пример установки насосной станции Джамбо 70/50

Итак, почему же насосная станция может отказаться включаться и перекачивать воду. Причин может быть несколько. Для начала, разберём: почему чаще всего не включается насосная станция.

Не запускается двигатель

Самая банальная причина, почему насосная станция долго не включается, является банальное отсутствие питания на двигателе. Неисправность возникает, если:

1. Не поступает электроэнергия из-за неисправностей в вилке или розетке, перетёрся шнур питания, отгорели провода на клеммах мотора.
2. Окислились контакты реле давления. После зачистки наждачной бумагой работоспособность восстанавливается.
3. Обрыв в обмотках двигателя. Целостность проверяют тестером. Если диагноз подтвердился или есть запах горелой изоляции мотор заменяют или отдают на перемотку.
4. Вышел из строя ротор двигателя. Его также проверяют тестером, при необходимости – ротор нужно заменить.
5. Пусковой конденсатор не функционирует из-за потери ёмкости или внутреннего замыкания. После проверки тестером, конденсатор меняют на исправный.

Взрывной чертёж насосной станции Джамбо 70/50

Мотор гудит, но не вращается

Такая ситуация характерна для сельской местности, где напряжение в электросети нередко падает ниже нормы. Если напряжение низкое – двигатель вполне может отказаться вращаться. Для решения проблемы устанавливают стабилизатор. Гудение при запуске также будет возникать при неисправном пусковом конденсаторе. Причиной, почему не включается насосная станция, а только «мычит», бывает долгий простой оборудования. Например, при консервации на зиму. За время бездействия крыльчатка насоса успевает «слипнуться» с корпусом и у двигателя не хватает мощности сдвинуть её с места. Для устранения неисправности вал несколько раз проворачивают вручную.

Электрика насосной станции Джамбо

Крыльчатка насоса вращается, но вода не поступает

1. Засорение обратного клапана, установленного на том конце трубы, который опущен в скважину или водоём. Придётся разобрать его, чтобы очистить от песка и ила, которые препятствуют открытию.
2. Отсутствие воды во всасывающем трубопроводе. Она может уйти при отключении электроэнергии или длительных остановках. Для нормализации работы достаточно залить в трубопровод воду через специальное отверстие на корпусе насосе.
3. Увеличение зазора между крыльчаткой и корпусом из-за истирания их абразивными частицами, содержащимися в воде. Достаточно заменить насос, но не всю станцию.
4. Понижение уровня воды в колодце или скважине. Проблему решают, опуская всасывающий трубопровод или шланг до погружения конца ниже поверхности воды. И мы же помним – что поверхностные насосы забирают воду с глубины до 8 метров?

Пересохший колодец

Частое включение

Самый большой износ оборудования происходит в момент пуска насоса – именно здесь в обмотках двигателя появляются весьма значительные пусковые токи. Поэтому — при таком режиме работы быстро изнашивается оборудование. Причиной может быть:

1. Небольшая вместимость гидроаккумулятора. Для увеличения объёма параллельно подсоединяют дополнительный бак.
2. Неправильная настройка пределов срабатывания реле давления. Увеличивают разницу между нижним и верхним значениями.
3. Недостаточное или завышенное давление внутри гидроаккумулятора. После снятия крышки через ниппель манометром замеряют давление (норма 1 — 1,5 атм.). В зависимости от показаний стравливают или подкачивают воздух.
4. Неплотное перекрытие всасывающего отверстия обратным клапаном. Вода быстро стекает обратно, заставляя насос часто включаться. Если после очистки герметичность не восстановилась, клапан меняют на новый.
5. Порвана мембрана. Вода будет подаваться толчками. Подобные симптомы характерны и при отсутствии давления в воздушной камере гидробака. Нормальную работу восстанавливают заменой пришедших в негодность деталей и регулировкой давления в воздушной камере.
6. Нарушение герметичности трубопровода и мест соединения. Через неплотности в систему будет попадать воздух, из-за чего краны будут «плеваться». Протечки устраняют подручными средствами или сваркой.

Большинство неисправностей несложно устранить самостоятельно. Для этого не требуются какие-либо особые инструменты и познания. Однако замену мембраны или груши лучше доверить специалисту. В нашем интернет-магазине Вы всегда сможете найти мембрану для любого гидроаккумулятора любого производителя. Позвоните или напишите нам прямо сейчас!

В

Похожие статьи

Как подобрать насосную станцию для дачи

В нашей статье разберём критерии выбора для насосной станции на дачу. Чтобы правильно подобрать насосную станцию — обязательно прочтите статью.

В

Возврат к списку

• Теплые полы

• Монтаж

• Пластиковые баки

• Джилекс

• Проектирование

• Котлы

• Насосные станции

• Насосы скважинные

• Водонагреватели

• Радиаторы отопления

• Электрические нагреватели

Похожие статьи

Как подобрать насосную станцию для дачиВ нашей статье разберём критерии выбора для насосной станции на дачу. Чтобы правильно подобрать насосную станцию — обязательно прочтите статью.

<index>

Насосная станция — сердце системы водоснабжения дачи или частного дома. Это простое, но функциональное, способное обеспечить хорошее давление устройство можно приобрести в розничной продаже, выбрав оптимальную по характеристикам модель. Насосные станции при правильной установке надежны, стабильны, не требуют периодического обслуживания. Однако сбои в их работе неизбежно происходят со временем. Знать неисправности насосной станции и способы их устранения необходимо каждому владельцу подобного оборудования. В некоторых случаях вполне реально провести ремонт самостоятельно.

Что такое насосная станция

Насосная станция — это комплекс из насоса, гидроаккумулятора-компенсатора и автоматики управления. Такая система способна:

• подавать воду в сеть дома и поддерживать в ней требуемый уровень давления;
• обеспечивать регулировку напора для подачи воды на второй этаж или удовлетворения максимального уровня потребления;
• защищать систему труб от гидроударов, способных привести к разрушению частей водопровода;
• хранить внутри гидроаккумулятора некоторый запас жидкости, который пригодится при отключении энергопитания или исчерпании источника воды.

Конкретное инженерное решение насосной станции может быть различным. К примеру, для глубоких скважин применяется погружной насос. При отборе воды из неглубокого колодца используется поверхностный нагнетатель. Объем гидроаккумулятора может быть разным, в зависимости от параметров потребления, рассчитываемых для частного дома.

Автоматика и средства безопасности

Чтобы понять, как быстро диагностировать и устранять неисправности, нужно знать о средствах контроля насосной станции и принцип ее работы.

1. В причины выхода из строя насоса входит грязь и механические взвеси. Поэтому на подающем патрубке обязательно устанавливается фильтр грубой очистки.
2. Чтобы не возникло проблемы, когда станция не качает воду — необходимо монтировать на подающей трубе клапан обратного хода. Он не даст воде уйти назад в скважину и предотвратит попадание воздуха в рабочий контур.
3. Манометр — основной прибор для контроля работы станции и состояния водопроводной сети. Установленный на выходной трубе, он показывает давление и позволяет провести мгновенную оценку.
4. Регулировка параметров давления производится соответствующим реле. Оно входит в список узлов гидроаккумулятора и отвечает за включение и отключение двигателя нагнетателя.

Работает все достаточно просто. При начальном пуске насос накачивает воду в гидроаккумулятор. Внутри него расположена мембрана, резиновая груша. Наполняясь водой и расширяясь, она сжимает воздух в емкости. Датчик контролирует растущее давление. При достижении настроенного уровня реле отключает насос. Манометр при этом показывает давление, которое достигнуто в водопроводе. Когда внутри дома открывается кран, вода поступает в сеть, отбираясь из груши гидроаккумулятора. При падении давления ниже настроенного предела реле активирует насос, и цикл повторяется.

Неисправности и методы их устранения

К сожалению, со временем насосная станция может начать работать в нештатном режиме. Избежать этого невозможно, так как вечных материалов не существует, постоянно происходят процессы окисления и утечек, вдобавок, в узлах станции в ходе эксплуатации накапливается грязь. Если водопроводная система стала работать плохо, следует не спеша проверить состояние насосного узла и устранить недостатки, с которыми можно справиться самостоятельно.

Насос не включается

Причин того, что насос не отвечает на пусковые команды и не запускается, может быть несколько.

1. Проверяется состояние питающей сети. Оценивается целостность силового кабеля (не должно быть протертостей изоляции, переломов).
2. Тестируется напряжение в сети. При пониженном насос не работает.
3. Проверяется качество соединения контактных групп (розетки, работоспособность защитных автоматов).

Если проверки показали, что все в порядке, а чистка контактов не принесла результата, проблема может быть в работе датчика давления: он не срабатывает. Блок контроля гидроаккумулятора частично разбирается, проверяется состояние реле (контакты, пружины), при необходимости детали очищаются от коррозии и грязи.

Если насос не запускается после проведенных мероприятий, проблема может быть в сгорании обмоток. Такой ремонт в домашних условиях провести не удастся.

Двигатель издает гул, но насос не запускается

При длительном простое станции ее владелец может столкнуться с ситуацией, когда при включении насос гудит, но не качает. Причина в залипании крыльчатки турбины, ее прикипании к корпусу. Устраняется данная неполадка следующим образом.

1. Станция отключается от электросети, необходимо перекрыть входные и выходные патрубки.
2. При помощи дренажа необходимо слить воду из подающей системы.
3. Производится частичная разборка насосной станции.
4. Крыльчатка проворачивается вручную или снимается.
5. Рекомендуется снять крыльчатку с насосной станции, чтобы тщательно очистить внутренние поверхности корпуса и саму деталь.

Совет! После долгого простоя могут потерять свои свойства и другие функциональные элементы. Если уже пришлось разобрать станцию, рекомендуется проверить, не требуется ли замена сальника, частей системы герметизации.

Насосная станция работает рывками, не держит давление

При частом включении и выключении насоса (работает рывками), а также когда станция не держит давление, стоит искать источник проблемы в узле гидроаккумулятора и трубопроводах. Причин может быть несколько:

• нарушение герметизации;
• малое давление воздуха в корпусе гидроаккумулятора;
• уход воды из системы через обратный клапан;
• протечки, когда резиновый элемент поврежден.

Последняя проблема в списке диагностируется проще всего. Если при ослаблении золотникового или ниппельного отвода контроля давления на гидроаккумуляторе из него идет вода, а не воздух — значит, нужно поменять грушу. При долговременной эксплуатации резина (в том числе из-за химического состава воды и примесей в ней) теряет гибкость и может треснуть.

Как именно делается замена груши, стоит узнать из документации к конкретной модели гидроаккумулятора. Отдельные производители могут применять отличные друг от друга системы герметизации, предусматривать уникальную схему установки элементов и конструкцию мембраны.

Совет! Перед таким ремонтом нужно приобрести или заказать грушу для конкретной модели гидробака.

Контроль параметров гидроаккумулятора

Если же с грушей все в порядке, и при открытии контрольного отвода из него идет воздух, нужно проверить правильность параметров гидроаккумулятора. Обратное давление в корпусе бака проверяется манометром. Его присоединяют к золотниковому или ниппельному отводу гидробака. В случае, когда нет давления на уровне 1.5 – 1.8 атм, его необходимо отрегулировать. Обычно значение, показываемое манометром, меньше. Воздух нужно закачать при помощи компрессора или велосипедного насоса непосредственно через контрольный отвод.

Сбои работы обратного клапана

Еще одна причина падения давления и работы станции рывками — нарушение функций обратного клапана, установленного на подводящей трубе. Этот узел требуется очистить, проверить его работоспособность. При невозможности ремонта нужно делать замену, после чего заново проводить все пусконаладочные работы для станции.

Протечки и утечки

Последняя причина рывковой работы — протечки и утечки. Чтобы убедиться в отсутствии водных протечек, проверяют все соединения подводящих и отходящих труб. Если недостатков не обнаружено — значит, проблема в гидроаккумуляторе и утечке воздуха. Проверка герметичности корпуса проводится следующим образом:

• разводится мыльный раствор;
• на проблемные точки конструкции (линии приваривания установочных элементов, на места с потертостями, следами коррозии) наносится мыльная эмульсия;
• определяются места утечки.

Совет! Ликвидировать точки утечки рекомендуется при помощи сварочного аппарата. Однако если учесть, что такой ремонт насосной станции своими руками требует специального оборудования и навыков, найденные отверстия можно закрыть составом типа «холодная сварка».

Насос не набирает давление или не отключается автоматически

Проблемы несоответствия давления заданным параметрам и отсутствие отключения всегда связаны с работой реле контроля гидробака. На элементах данного узла откладываются соли, его контактные группы со временем могут окислиться.

Если насос не набирает давление, но отключается автоматически — реле можно перерегулировать, не имея навыков разбора и чистки контактов. Это делается перебором положения регулятора и контроля показателей давления по установленному на выходе станции манометру. В случае, когда нагнетатель долго не отключается, рекомендуется заменить реле. Если этого сделать невозможно, станцию нужно отсоединить от сети, частично разобрать блок контроля и тщательно очистить все элементы конструкции датчика. Рекомендуется обращать особое внимание на следы коррозии. От них можно избавиться при помощи специальных средств.

Важно! Эксплуатировать станцию, которая не выключается автоматически, крайне нежелательно. Это может привести к весьма скорому выходу ее функциональных элементов из строя или быстрой поломке двигателя насоса, частей турбины.

Причиной того, что падает давление, или насос часто включается в системах с подъемом воды из глубины с поверхностным нагнетателем, могут быть проблемы с эжектором. Этот узел имеет диффузор из пластика, на который крайне негативно влияют примеси в воде. При его поломке эжектор не закачивает воду, а насос не может самостоятельно справиться с поставленной задачей. Для проверки состояния диффузора и других элементов весь узел необходимо разобрать. Ремонт сводится к замене сломанных деталей либо к тщательной чистке и обратной сборке.

Станция не качает воду

Причиной того, что станция перестала качать воду, может быть ее банальное отсутствие в патрубке подачи. Первым делом проверяют, погружен ли заборный шланг в источник жидкости. Также оценивают состояние фильтра на его конце.

Если все в порядке, проверяют состояние обратного клапана. Этот узел из-за накопленной грязи может не открываться и блокировать доступ воды в систему станции. Минимальный ремонт обратного клапана заключается в его разборке и тщательной очистке. Если отдельные элементы конструкции имеют деформации или повреждения – узел необходимо заменить целиком.

Самая сложная и доставляющая неприятности поломка – выработка помпы. Крыльчатка и корпус изнашиваются в ходе эксплуатации под абразивным действием механических примесей в воде. При этом падает максимальное давление подачи, а при некоторых критических показателях износа – насос перестает качать воду.

Осмотреть крыльчатку, замерить зазор между нею и корпусом, оценить степень износа можно только после разборки насоса. Если в ходе такой инспекции обнаружено превышение допустимых параметров (приведенных в паспорте к устройству), поврежденные части механизма следует заменить.

В самых сложных случаях придется менять корпус, что при определенных конструкциях насоса может быть большой проблемой, требующей для своего устранения навыков, знаний, денежных средств.

Воздух в насосной станции

Еще одна причина того, что насосная станция не подает воду или не включается при срабатывании датчика предотвращения холостого хода – наличие воздуха в подающем трубопроводе. Для ликвидации такой проблемы еще на этапе установки оборудования требуется предусмотреть патрубок для принудительного заполнения системы. Пока входной патрубок не заполнен водой – станция не будет работать. В некоторых случаях можно воспользоваться простой методикой: вытащить подающий шланг, поднять его конец выше точки установки насоса и залить в него воду вручную.

Совет! Чтобы не сталкиваться с проблемой попадания воздуха в насосную станцию, рекомендуется покупать модель с так называемым самовсасывающим насосом. В ней предусмотрен узел автоматического заполнения подающей магистрали, без вмешательства человека.

Что делать, если насосная станция замерзла

В качестве заключения стоит коснуться вопроса реанимации насосной станции. Несмотря на четкие инструкции по эксплуатации оборудования только в теплом помещении, ситуации, когда замерзла насосная станция, случаются. Вода может превратиться в лед:

• внутри подводной трубы в дом, на границе промерзания почвы;
• в подводящих патрубках, идущих от скважины или колодца;
• в части трубопровода, непосредственно примыкающего к насосу:
• в самых сложных случаях – внутри механики насоса.

Если при инспекции состояния труб и насосной станции обнаружены трещины металла, пластика, элементов конструкции, ремонт сводится к разборке оборудования, части сети водопровода и замене поврежденных деталей, труб. Однако жидкость при замерзании не сразу разрывает металл, и есть ненулевые шансы спасти оборудование.

Важно! Перед работами по разморозке станцию нужно отсоединить от водопроводной сети, по возможности открыть запорную арматуру либо развинтить фланцы проблемного участка, создавая точки схода расширяющейся воды.

Порядок действия с трубами зависит от их типа, а также имеющихся в наличии средств и инструментов. Подводы можно разморозить кипятком, стальные трубы прогреть паяльной лампой. Процесс роста температуры должен быть постепенным, чтобы не вызвать повреждений резким изменением.

Совет! Перед тем, как поливать трубы кипятком, их следует обмотать тканью и пролить прохладной водой. Паяльной лампой нужно начинать действовать осторожно, медленно повышая интенсивность воздействия.

Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания. Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт.

Трубы можно отогреть нагревательным кабелем, который нетрудно приобрести в любом магазине, торгующим электрическими системами отопления. Обмотав замерзший участок и подав на кабель напряжение в 220В, можно быстро и пожаробезопасно разморозить систему. Хорошие результаты применения такого способа наблюдаются и при работе с механикой насоса.

Советы по безаварийной эксплуатации

Насосная станция для надежной работы требует правильной установки. Чтобы гарантировать долгую безаварийную эксплуатацию, нужно:

• установить насос на ровной, жесткой площадке или опоре, не допускающей вибрации;
• эксплуатировать станцию только при положительной температуре;
• не допускать перегрева в области расположения насоса (температуры выше 40 градусов), для чего рационально предусмотреть систему обдува или вентиляции;
• использовать для подачи и отвода воды трубы только рекомендуемого в документации диаметра, для того, чтобы насос мог показать свои заявленные характеристики;
• не допускать перегибов труб;
• предусмотреть систему дренажа для аварийного слива, а также патрубки для залива воды в подающий контур.

Если вода отбирается из неглубокого колодца поверхностным насосом, нужно принять меры, чтобы рабочее колесо турбины всегда находилось в воде. Для этого конец шланга или трубы погружают в воду, следя, чтобы в жидкости находилось как можно больше его длины. Лучшим способом гарантировать безопасности будет оснащение заборной линии поплавком. Его задача — приподнимать и опускать конец шланга, постоянно сохраняя его погруженность в воду.

В список периодического обслуживания системы входит контроль параметров давления. Воздух в насосной станции проверяется через золотниковый или ниппельный отвод на корпусе гидроаккумулятора. Присоединив к нему манометр, легко увидеть показатели. Номинальное давление — от 1.5 до 1.8 атм. При его недостатке сквозь отвод закачивают воздух компрессором или велосипедным насосом.

</index>В продолжение темы:Подписывайтесь, и в вашей ленте ВК будет все самое интересное о технике:Расчет потребленияэлектроэнергии техникойРассчитатьx11.11.2019Как сделать инкубатор для яиц в домашних условияхПрочая садовая техника10.08.2019Компрессоры Ремеза: современные технологии, материалы, продуманные технические решенияКомпрессор27.07.2019Спиральные компрессоры: тихие, надежные, эффективныеКомпрессор

Извините. Данных пока нет.

Ваше мнение Загрузка …Обзоры техникиКалькуляторрасчетаэлектроэнергииРассчитать

К сожалению, даже самое надежное насосное оборудование способно выйти из строя. В числе нарушений в работе есть серьезные поломки и банальный износ трущихся деталей или уплотнителей. Исправление простейших проблем по плечу домашнему мастеру, но согласитесь, даже элементарные ремонтные операции нужно знать, как правильно проводить.

Мы с радостью готовы помочь вам в освоении нелегкой работы ремонтника бытовой техники. В предложенной вашему вниманию статье подробно описаны все характерные виды поломок насосных агрегатов. Приведены действенные методы устранения сбоев в работе установок водоснабжения.

Желающие произвести ремонт насосной станции своими руками у нас найдут ответы на все возникающие в подобных случаях вопросы. Полезная информация подкреплена пошаговыми фото-инструкциями, схемами и видео.

Устройство и особенности эксплуатации

С помощью насосной станции можно решить несколько задач, относящихся к водоснабжению:

• организовать автоматическое поступление воды из источника к водопроводной системе дома;
• отрегулировать напор воды в водопроводе, доведя его до приемлемого уровня;
• предохранить водопроводную систему от гидроударов;
• создать некоторый запас воды на случай проблем с водоснабжением.

Можно приобрести насосную станцию в уже готовом виде, что немного облегчит ее монтаж, или собрать самостоятельно, подобрав отдельные элементы в зависимости от собственной ситуации.

Например, если в качестве источника воды используется глубокая скважина, имеет смысл заменить поверхностный насос подходящей погружной моделью.

На этой схеме наглядно представлено устройство обычной насосной станции: гидроаккумулятор, соединенный с поверхностным насосом и реле давления

Понимание принципов работы насосной станции поможет понять особенности ремонта этого прибора. Ее немаловажная часть – гидробак – емкость со встроенным резиновым вкладышем. С помощью насоса в мембранную часть этой емкости поступает вода. По другую сторону от мембраны находится воздух (иногда в гидробаки подают чистый азот, но это бывает редко).

Такое сочетание создает определенное давление внутри емкости. С одной стороны емкости установлен обычный автомобильный ниппель, через который можно стравить избыточный воздух или подкачать недостающий.

С другой стороны установлен патрубок. К нему через специальный штуцер на пять выходов присоединяют остальные элементы насосной станции и системы: манометр, реле давления, шланг насоса, водопроводную трубу и т.п.

Гидробак соединяют с водопроводом дома. Когда открывают воду, бак опустошается, и давление внутри емкости уменьшается. Когда оно достигает установленного значения, насос автоматически включается, и вода поступает в гидроаккумулятор до тех пор, пока он не заполнится, и значение давления не дойдет до установленного максимального уровня.

Эта подробная схема позволяет понять устройство и принцип работы гидробака. Давление воздуха в емкости следует поддерживать на уровне около 1,5 атм, чтобы предотвратить повреждение мембраны (+)

Включением и отключением насоса управляет реле давления. Это небольшое устройство, соединенное и с гидроаккумулятором, и с насосом. И на состоянии водопроводной системы, и на работе насоса наличие такой станции сказывается исключительно благоприятно.

Гидробак служит буфером, который защищает водопровод от внезапных гидроударов. Реле давления сводит количество включений и отключений насоса до нужного минимума, что продлевает срок работы техники.

Хотя небольшое количество воды внутри гидробака находится постоянно, не стоит рассматривать его как основное место для хранения большого запаса воды. Чем больше объем гидробака, тем выше его цена.

Если нужно запастись солидным объемом воды, лучше дополнить систему недорогой пластиковой емкостью подходящего объема. А с защитой от гидроударов и небольшой гидробак справится вполне удовлетворительно.

Кроме того, важно грамотно подобрать насосную станцию, ориентируясь на характеристики источника воды и местоположение точек водоразбора.

Пример замены запчастей

Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.

После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.

Галерея изображений“Сухой ход”, т.е. работа без поступления воды, вхолостую, очень опасна практически для всех моделей поверхностных насосов. Детали сильно изнашиваются, может сгореть обмотка электродвигателя

#1: Насос работает, вода не идет

Если насос включается и видно (слышно), что он работает, но вода в емкость не поступает, следует разобраться, куда же именно девается эта вода. Первое, что стоит проверить, – обратный клапан. Если он испортился, вода просто вылилась обратно. Если в заборном шланге вода есть, значит, обратный клапан ни в чем не виноват, нужно искать другую причину.

Если же шланг пуст, его следует вынуть и осмотреть обратный клапан. Может случиться, что насосная станция вообще не качает воду из-за простого засорения отверстий клапана. Устройство достаточно промыть, чтобы оно снова начало корректно работать.

Порой нужно заменить пружину или весь клапан целиком. Конечно, после замены детали или ремонта следует проверить работу отдельных узлов насосной станции, и лишь затем выполнять окончательную сборку и пуск прибора.

Обратный клапан необходим для нормальной работы насосной станции. Если его отверстия забились, нужно просто разобрать устройство и промыть его

Если вода в заборном шланге есть, нужно проверить все стыки и трубы между насосом и баком на предмет протечек. Возможно, вода просто вытекает через трещину или дыру. Испорченную трубу нужно заменить, а прохудившееся соединение – очистить, уплотнить и загерметизировать заново.

Если резьбовые соединения насосной станции стали негерметичными и протекают, их нужно очистить и загерметизировать повторно с помощью подходящих материалов

Есть и третья причина, по которой вода не идет в гидробак: низкий дебет источника воды. Такое случается, если по какой-то причине вода не поступает в водоприемную часть скважины или колодца.

Так бывает, например, в результате заиливания или запесочивания. Или же насос для источника подобран неправильно, он слишком быстро выкачивает воду, ее запасы не успевают восстанавливаться.

О том, как правильно подобрать, установить и подключить насосную станцию для водозаборной выработки, изложено в статье, с которой мы рекомендуем ознакомиться.

Насос, скорее всего, придется заменить, существуют специальные модели для источников с низким дебетом. Чтобы повысить дебет скважины, имеет смысл ее прокачать, т.е. вымыть накопившиеся загрязнения. Для промывки скважины следует использовать отдельный насос, а не тот, которым укомплектована насосная станция.

В качестве срочной меры иногда советуют выполнять забор воды с большей глубины, но эту рекомендацию следует применять с осторожностью. Если источник запесочен, слишком глубокое погружение водозабора или погружного насоса может привести к загрязнению насосного оборудования и его серьезным поломкам.

Еще одна возможная причина, по которой насос перестал качать воду – износ крыльчатки. В этом случае она будет вращаться вхолостую. Придется снять насос, разобрать его, промыть, заменить крыльчатку, а возможно, и корпус насоса. Иногда проще поставить новый насос.

Если указанные выше “диагнозы” не подтвердились, имеет смысл просто проверить напряжение в электрической сети. Если оно слишком низкое, насос включится, однако подавать воду не сможет. Остается наладить нормальное электропитание, чтобы насосное оборудование снова функционировало в нужном режиме.

#2: Прибор включается, но не работает

Это бывает с насосами, которые длительное время не использовались (например, в зимний период). Поскольку просвет между крыльчаткой и корпусом невелик, эти элементы, находясь в неподвижном виде, могут просто “прикипеть” друг к другу.

При включении насос будет исправно гудеть, но крыльчатка останется неподвижной. Устройство в такой ситуации следует сразу же выключить.

Зазор между рабочими колесами (крыльчаткой) насоса должен быть небольшим. Если колеса износились, зазор увеличится, а производительность устройства снизится, поэтому колеса лучше заменить новыми

Справиться с этой проблемой не сложно, достаточно просто руками пару раз крутнуть крыльчатку. Если после включения работа насоса возобновилась, значит, препятствие устранено.

Конечно, перед началом эксплуатации насос, не работавший какое-то время, не помешает промыть. Иногда крыльчатка ни при чем, просто вышел из строя конденсатор. Испорченный элемент нужно заменить.

Сгоревший конденсатор – распространенная причина поломок насосной станции. Его не сложно заменить на новый элемент с подходящими характеристиками

#3: Насосная станция работает рывками

Такое поведение техники чаще всего характерно для ситуаций, когда возникают проблемы с давлением внутри гидробака. Прежде всего, нужно проверить поведение манометра. Если при поступлении воды насос отключается, как и ожидалось, но вскоре наблюдается резкое падение внутреннего давления, проблемы следует искать внутри.

Скорее всего, порвалась мембрана в гидроаккумуляторе. Убедиться в этом просто: если открыть ниппель, расположенный на “воздушной” стороне емкости, из него потечет вода, а не воздух.

Гидробак следует демонтировать, аккуратно разобрать, снять испорченную мембрану и поменять ее на новую, точно такую же. Пытаться как-то ремонтировать испорченный вкладыш обычно бесполезно, он быстро испортится опять.

Последовательность работ по замене мембраны гидробака продемонстрирована в фото-подборке:

Галерея изображенийВозле регулировочных пружин, которые находятся под крышкой реле давления, имеются знаки “+” и “-“, указывающие направление вращения пружины при регулировке прибора

Если реле нуждается в замене, стоит обдумать приобретение более современной модели этого прибора. Такие устройства регулируются с помощью стрелок и винтов, а не пружин, как в моделях типа РДМ-5. Если верить отзывам, настройка такого реле значительно проще, а стоимость вполне приемлемая.

#4: Агрегат не реагирует на отключение

Эта картина характерна для ситуаций, когда настройки реле давления сбились, поэтому насосная станция не нагнетает воду с требующимся напором. Не всегда причина в поломке реле давления.

Бывает, что износ крыльчатки насоса не позволяет обеспечить нужное рабочее давление. В этом случае нужно немного подкрутить большую пружину на реле давления в сторону, где обозначен “-”.

Если манометр показывает, что давление в насосной станции стремительно снижается, скорее всего, возникли проблемы с мембраной. Или же неисправно реле давления

В результате настройки верхнего давления будут немного снижены, насос начнет выключаться. Регулировку реле следует выполнять очень осторожно, чтобы не сбить настройки полностью и не испортить прибор. Кроме того, нужно задуматься о ремонте насоса, чтобы восстановить его рабочий ресурс, или о замене его на новое устройство. Некорректная работа одного элемента может вызвать разбалансировку всей системы.

#5: Вода поступает неравномерно

Бывает так, что насос гудит и работает стабильно, а вот вода поступает неравномерными порциями, она то есть, то ее нет. Скорее всего, в трубопровод каким-то образом попадает не только вода, но и воздух.

Нужно проверить, на правильной ли глубине находится водозаборное оборудование и не изменился ли уровень воды в источнике. Скорректировав положение водозаборного шланга, проблему обычно удается решить.

#6: Насосное оборудование не включается

Если насос перестал включаться, значит, либо устройство сломано, либо оно не получает электропитание. Для начала стоит проверить устройство тестером и осмотреть контакты реле давления. Очень часто бывает, что они нуждаются в очистке. Вполне возможно, что после очистки контактов насос включится без проблем.

Отсутствие электропитания насоса может быть вызвано загрязнением контактов реле давления. Следует очистить и заново подсоединить обе пары контактов

Гораздо хуже, если насос сломался из-за того, что сгорела обмотка двигателя. Если это действительно так, можно почувствовать характерный запах горелой резины. Двигатель, конечно, можно перемотать, но правильно выполнить эту операцию может только опытный электрик.

Перемотку электродвигателя лучше заказывать у специалистов на профильных промышленных предприятиях. В большинстве же случаев проще заменить двигатель новым, чем перематывать его.

Рекомендации по монтажу и эксплуатации

Чтобы уменьшить количество проблем в работе насосной станции, важно правильно выполнить монтаж оборудования, а также соблюдать рекомендации по эксплуатации и техническому обслуживанию устройства. Необходимо отрегулировать насосную станцию в соответствии с техническими характеристиками источника и требующимся напором воды.

Нормативы давления в системе водоснабжения частного дома и способы достижения необходимых параметров напора приведены в предложенной нами статье. Советуем ознакомиться с полезным материалом.

Галерея изображенийЧтобы продлить рабочий ресурс насосной станции, в частности его основного агрегата — насоса, не следует запускать его с незаполненной водой рабочей частьюС периодичностью минимум раз в месяц необходимо проверять давление в газонаполненной части гидроаккумулятора автомобильным манометром. Перед проверкой нужно слить воду из напорной трубыДля стационарной установки насосной станции необходимо выбрать отапливаемое сухое помещение. В случае консервации агрегат хранят в аналогичном месте с полностью слитой из него водойС целью сохранения безупречного технического состояния насосной станции и избежания ремонтов нельзя допускать проникновение воздуха во всасывающую магистральправила грамотной эксплуатации насосной станцииКонтроль давления воздуха в гидробакеНарушения условий нормальной эксплуатации оборудованияИсключение попадания воздуха во всасывующую трубу

Вот несколько важных моментов:

1. Чтобы предотвратить вакуумное сжатие водоподающей магистрали, рекомендуется использовать либо металлические трубы, либо достаточно жесткие трубы ПВХ, либо армированный на разрежение шланг.
2. Все шланги и трубы следует монтировать ровно, избегая деформации и перекручивания.
3. Все соединения необходимо уплотнить и загерметизировать, а также регулярно проверять их состояние во время профилактических осмотров.
4. Не стоит пренебрегать установкой обратного клапана на водоподающий шланг.
5. Насос следует защитить от загрязнения с помощью фильтра.
6. Глубина погружения шланга, ведущего к насосу, должна точно соответствовать рекомендациям специалистов.
7. Насосную станцию следует устанавливать на ровном и прочном основании, с использованием резиновых прокладок, чтобы погасить влияние вибрации при работе насоса.
8. Чтобы предотвратить работу насоса без воды необходимо установить специальный автоматический выключатель.
9. В помещении, где установлена насосная станция, следует поддерживать правильный режим температуры (5-40 градусов) и влажности (не более 80 %).

Проверку состояния насосной станции рекомендуется выполнять не реже раза в три месяца. Отдельно следует проверять показания и настройки реле давления.

Еще один важный профилактический шаг – стравливание воздуха, который выделяется из воды и заполняет часть объема вкладыша в гидробаке. На крупных емкостях для этого имеется отдельный краник. Чтобы удалить ненужный воздух из мембраны маленького бака, придется несколько раз подряд наполнить его и полностью слить воду.

Выводы и полезное видео по теме

Интересный практический опыт ремонта насосной станции Pedrollo:

На этом видео наглядно продемонстрирована разборка насоса станции и процесс замены сальника:

Однако перед выполнением этой процедуры опытные мастера рекомендуют осмотреть расположенный под ним вал. Если металл чрезмерно изношен, новый сальник быстро испортится. Нужно либо восстановить вал (если есть такая возможность), либо полностью заменить двигатель.

Как видите, целый ряд проблем с насосной станцией можно устранить самостоятельно. При возникновении сложных поломок придется обратиться к специалистам. При правильном уходе количество поломок можно существенно уменьшить.

Если в ходе ознакомления с изложенным материалом возникли вопросы или появилось желание поделиться собственным опытом по восстановлению работоспособности насосной станции, размещайте, пожалуйста, комментарии.

Используемые источники:

• https://mr-build.ru/newsanteh/nasos-ne-kacaet-vodu-iz-skvaziny-priciny.html
• https://my-teplo.ru/articles/pochemu_ne_vklyuchaetsya_nasosnaya_stantsiya.html
• https://tehnika.expert/dlya-sada/nasos/remont-nasosnyh-stancij.html
• https://sovet-ingenera.com/vodosnab/nasosy/remont-nasosnoj-stancii-svoimi-rukami.html
