Предлагаем рассмотреть новую разновидность обогревателей для частного дома или квартиры – так называемые электробатареи. Изделие преподносится как высокотехнологичный новейший продукт с расходом энергии лампочки, обогревающий комнату не хуже электрического конвектора или радиатора водяного отопления. Поскольку любые экономичные приборы вызывают живой интерес пользователей, мы решили разобраться, насколько достоверны заявления продавцов и производителей.
Виды и устройство электрообогревателей
Сразу предупреждаем, что речь не идет о традиционных отопительных приборах инфракрасного либо конвекторного типа. Мы рассматриваем электрические батареи, сделанные в виде обычных навесных радиаторов отопления (показаны на фото).
Электропанели предлагаются в двух исполнениях – настенном и напольном
На данный момент интернет-магазины предлагают электрические радиаторы 4 видов:
универсальные вакуумные батареи, способные работать от электроэнергии либо классического теплоносителя – воды.
Чтобы делать положительные или отрицательные заключения о перечисленных обогревателях, нужно понять их устройство и принцип действия. Плюс изучить отзывы пользователей, успевших купить и проверить работу электробатарей для отопления частного дома. Разберем каждый продукт по отдельности.
Безжидкостные секционные нагреватели
С виду изделие напоминает секционный радиатор из алюминиевого сплава, прикрепляемый на стену и предназначенный для работы в системе водяного отопления. Только по бокам стоят декоративные пластиковые панели, в одну из которых вмонтирован пульт управления с дисплеем.
ТЭНовые нагревательные панели очень похожи на биметаллические либо алюминиевые радиаторы, но имеют собственный пульт управления и терморегулятор
Внутри устройство прибора выглядит так:
секции батареи отлиты из сплава алюминия с кремнием (силумина) и снабжены теплообменными ребрами;
в каждую секцию встроен трубчатый нагреватель (ТЭН) мощностью до 200 Вт;
элементы скручиваются друг с другом, а ТЭНы подсоединяются к линии электропитания по параллельной схеме;
нагревом управляет терморегулятор, подключенный к электронному блоку.
Примечание. Пользователь выставляет на дисплее требуемую температуру воздуха в помещении, а термостат поддерживает ее автоматически. Доступно переключение на экономичный режим работы, когда половина ТЭНов в электробатарее бездействует.
Принцип работы чрезвычайно прост: аппарат включается в сеть, ТЭНы нагревают ребристые секции, передающие тепло в комнату. Поскольку максимальная температура поверхности – 80 °С, теплоотдача происходит двумя путями – инфракрасным излучением и конвекцией (прямой нагрев воздуха). Нужная мощность набирается количеством секций.
Каждая секция оснащается собственным нагревателем, теплоноситель отсутствует
Теперь самое интересное. Цена электрорадиатора мощностью 0.8 кВт из 4 секций стандартного размера 500 мм, предлагаемого российской компанией «Эффект Энерго», — 210 у. е. (12.5 тыс. руб. по состоянию на осень 2017 года). Для сравнения: конвектор известного европейского бренда Nobo (Нобо) модель Oslo NTE4S-10 с теплоотдачей 1 кВт стоит 9200 руб. или 155 у. е.
Справка. Цена 1 секции (высотой 500 мм) алюминиевого итальянского радиатора Global, внешне схожего с электробатареей, составляет 9 у. е.
Панели керамические
Эти изделия с приятным внешним дизайном представляют собой «слоеный пирог» из нескольких элементов, изображенных на схеме:
Фронтальная часть – плита толщиной 10—20 мм из керамики. Обычно украшена симпатичным рисунком либо фотопечатью.
За плитой установлен греющий элемент — хромоникелевая спираль, уложенная змейкой (другой вариант – карбоновый нагреватель).
Сзади к нагревательному элементу прилегает металлический лист, профилированный «гармошкой».
Последняя деталь – защитный кожух.
Схема внутреннего устройства керамической обогревающей панели
В конструкции керамической электропанели нет революционных решений, хотя прибор довольно удачный. Спираль греет переднюю плиту и задний стальной лист до 80—85 °С, отчего первая излучает инфракрасное тепло, а второй подогревает воздух, проходящий по изгибам профиля, за счет конвективной циркуляции. Есть пульт управления и термостат.
Мощность керамических электробатарей зависит от размера. Панель 0.6 х 0.6 м потребляет (соответственно, отдает в помещение) около 350 Вт в зависимости от производителя. Чтобы вы имели понятие о керамических электрообогревателях, предлагаем посмотреть короткое видео. Только не воспринимайте всерьез слова диктора о чудесных свойствах аппарата.
Еще интересная справка. Цена изделия 1200 х 600 мм на 0.99 кВт, сопоставимого по мощности с упомянутым выше конвектором Nobo, — 15.9 тыс. руб. или почти 270 у. е.
Вакуумные радиаторы
Парокапельная электробатарея отопления, она же – вакуумный энергосберегающий радиатор, она же – жидкостный мини-котел, функционирует по принципу замкнутого двухфазного термосифона гравитационного типа.😊 Выдохнули?
Теперь перейдем на человеческий язык, понятный пользователям. Отопительный прибор представляет собой герметичную камеру (термосифон) с откачанным воздухом, куда залито определенное количество раствора бромидной соли. Под секциями расположена вторая камера с воздушным либо водяным ТЭНом мощностью до 1 кВт. Алгоритм работы задуман так:
После включения трубчатый элемент нагревает нижнюю камеру.
Поскольку в верхней камере организован вакуум, жидкость начинает кипеть при более низкой температуре (по утверждениям производителей – от 30 °С).
Раствор превращается в пар, заполняющий вакуумную батарею целиком. При контакте с холодными стенками он отдает тепло и конденсируется, стекая обратно в нижнюю зону каплями. Отсюда и название – парокапельный, а 2 фазы – это испарение и конденсация жидкости. Пар равномерно заполняет весь корпус и быстро его прогревает
Для справки. Принцип термосифона (проще — тепловой трубки) предполагает передачу большого количества теплоты в момент испарения и конденсации раствора. В этом он похож на работу кондиционера, переносящего тепловую энергию из помещения на улицу и наоборот. Здесь перенос осуществляется от ТЭНа к воздуху комнаты, посредник – раствор бромидной соли.
Как и в остальных электрических радиаторах, конструкцией предусматривается термостат, ограничивающий нагрев жидкости – рабочего тела. Универсальные вакуумные обогреватели способны работать с обычным теплоносителем – водой, подаваемой от котла в нижнюю камеру. ТЭН в данном случае снимается. Смотрим очередной видеоролик, мысленно фильтруем перечисление невероятных параметров прибора.
Ну и для порядка укажем цену. Обогреватель под названием «прибор отопления замкнутого типа» ПКН-3-0.5 на 4 секции, сделанный в России, стоит 220 у. е. (13100 руб.). Китайские аналоги можно найти дешевле.
Ищем реальные преимущества отопителей
Реклама перечисленных разновидностей электрорадиаторов делает акцент на главный параметр, привлекающий покупателей, — экономичность 20…70%. В описании товаров развиваются научные теории, призванные подтвердить заявленную экономию любым способом. Применяются и другие хитрости: вместо тепловой мощности в характеристиках указывается площадь обогрева.
Мы отбросим миф о чрезвычайной эффективности простым объяснением. Какой бы высокотехнологичной ни была конструкция электробатарей, она служит лишь передаточным звеном. Тепловую энергию производит ТЭН (или приносит вода от котла), а остальные элементы обогревателя только передают ее помещениям загородного дома.
В этой вакуумной батарее рабочее тело (вторичный теплоноситель) греется водой от котла

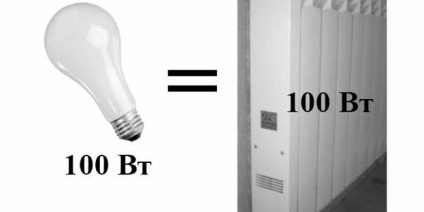

Отсюда вывод: если потребляемая мощность ТЭНа составляет 1 кВт, то вы получите 980 Вт чистого тепла (КПД = 98%) независимо от устройства отопительного прибора. Чем больше «наворотов» сделано вокруг ТЭНа, тем выше цена конечного изделия. Эффективность этих «инноваций» с точки зрения теплоотдачи стремится к нулю.
Теперь поочередно рассмотрим остальные декларируемые продавцами преимущества и сразу их прокомментируем:
Аппарат «сухого» типа и керамическую панель легко установить на стену и подключить своими руками. Здесь возразить нечего, характеристика верна.
Электробатареи полностью автономны. Уточнение: они зависят только от электричества.
Быстрый прогрев комнаты благодаря двум составляющим теплопередачи – инфракрасному излучению и конвекции. Утверждение неверно, скорость протапливания зависит в первую очередь от мощности прибора. Инфракрасным и конвективным теплообменом могут похвастать и обычные батареи водяного отопления. Простейшие модели парокапельных батарей свариваются из стальных профильных труб и окрашиваются
Из-за большой тепловой инерции радиатора, отлитого из алюминия (!), теплоотдача продолжается после отключения аппарата, отсюда возникает экономия. Характеристика, мягко говоря, ошибочна. Алюминиевые сплавы остывают и нагреваются моментально, тепловая инерция у данного металла практически отсутствует.
Керамические панели с красивым рисунком отлично впишутся в любой интерьер. Абсолютная правда.
Максимальная температура поверхности – 80 °С, поэтому обогреватель пожаробезопасен и не выжигает кислород. Это свойство отнесем к плюсам электробатарей, но с оговоркой: 80 градусов – это горячо, опасно ожогами для маленьких детей.
Примечание. Горячие поверхности принято защищать от детей декоративными экранами, но последние преграждают путь лучистому теплу, преобразуя его в конвективное (кожух нагревается и взаимодействует с воздухом).
Жидкостные мини-котлы вообще обросли мистикой. В них отсутствует давление и мало теплоносителя, поэтому теплоотдача якобы выше. Еще пример: в процессе конденсации жидкости выделяется огромное количество энергии, идущей на отопление. Правда, не сказано, откуда этот объем тепла появился, ведь мощность ТЭНа – всего 1 кВт. Вероятно, из космоса.
Краткие выводы
Нельзя сказать, что электрические радиаторы отопления не годятся для обогрева частных домов, дач и квартир. Они честно выдают тепло, производимое трубчатым нагревателем. Если его мощность составляет 1 кВт, обогревателя хватит на 10 м² жилища (в полосе умеренного климата).
Судя по отзывам домовладельцев, поверивших рекламе, попытки обогреть такую квадратуру аппаратом на 500 Вт окончились неудачно.
Пользователи проглотят все рекламные заявления, когда цена изделий станет конкурентной по отношению к другим отопителям. Но поскольку стоимость электробатарей в 1.5—2 раза превышает цену обогревателей конвекторного типа, теряется смысл подобной покупки. Невзирая на все реальные и вымышленные преимущества.
Мы хотели бы вычеркнуть из списка бесполезных продуктов керамические панели. Они симпатично смотрятся на стенах и способны отапливать небольшие комнатки. Главное, правильно подобрать приборы по мощности либо использовать для местного обогрева.
Как сделать электробатарею самому
Если вы загорелись идеей организовать простейшее и недорогое в монтаже отопление, сделайте электробатарею своими руками из старого чугунного радиатора. Что понадобится купить:
ТЭН мощностью 0.3—0.8 кВт с водяным термостатом;
2 торцевых заглушки с прокладками;
футорка с краном Маевского;
терморегулятор комнатный;
провода сечением 2.5 мм².
Примечание. Трубчатый электронагреватель подбирайте по длине радиатора – элемент должен пройти сквозь все секции.
Сборка электробатареи выполняется просто: в нижнее отверстие крайней секции установите ТЭН, смазав прокладку высокотемпературным герметиком. В противоположное верхнее отверстие вкрутите футорку, кран Маевского слегка приоткройте. Оставшиеся боковые отверстия закройте заглушками, заполните батарею водой.
Подключите водяной термостат, настроив максимальную температуру 80 °С, дабы избежать кипения. Поставьте комнатный терморегулятор и подсоедините проводами к ТЭНу. Подробности изготовления электробатареи смотрите в очередном видео:
Наступает межсезонье, и наши жилища на какой-то срок остаются без отопления. В это же время погода может сделаться не по сезону холодной, и в квартире становится некомфортно находиться. Пожалуй, каждому живущему в изменчивом российском климате, знакома такая ситуация. Обладателям собственной системы обогрева помещений также иногда приходится сталкиваться с проблемой отсутствия тепла. В подобных случаях электрический конвектор отопления настенный может стать отличным решением. Чем хорош прибор, как выбрать оптимальный для себя, как правильно им пользоваться и другие важные моменты рассмотрим в данной статье.
Электрический конвектор отопления настенный
Что это за прибор?
Электрический конвектор – это прибор обогрева помещения, который осуществляется путём нагревания воздуха, проходящего через него. При этом не задействованы какие-либо вентиляторы: внутрь устройства посредством отверстий внизу корпуса попадает холодный воздух, при нагревании он поднимается, уступая место тому, что ещё не нагрет.
Воздушные массы непрерывно циркулируют
Обратите внимание: при работе конвектора действуют физические законы.
Многие опасаются, что электронный прибор будет потреблять слишком большое количество энергии, но это характерно скорее для старых моделей, у которых отсутствует контроль нагрева. С современными устройствами подобных проблем не возникает, напротив, они максимально берегут электроэнергию. Ярчайший пример таких приборов – настенный конвектор.
Принцип работы электрического конвектора
Конвектор, радиатор или тепловой вентилятор?
В рассматриваемом нами приборе конвекция происходит естественным путём. Однако есть и так называемая принудительная конвекция. Она характерна для устройств, в модификации которых присутствует вентилятор. Есть и приборы, повышающие температуру в комнате путём нагревания своего корпуса или теплоносителя (антифриз или вода). Многие не видят большой разницы между данными обогревателями. И здесь возникает вопрос: чему же отдать предпочтение – конвектору электрическому, тепловому вентилятору либо радиатору?
Таблица 1. Основные отличия конвектора электрического, вентилятора теплового и радиатора.
Обратите внимание: как видно из сравнительной таблицы, электрический конвектор по своим свойствам превосходит другие виды отопительных приборов, однако выбор всегда стоит осуществлять в соответствии с собственными нуждами и предпочтениями.
Принцип устройства прибора
Если говорить о конструктивных особенностях, то в составе настенного конвектора можно выделить корпус, элемент нагрева (закрытый тип), терморегулятор и датчики температуры и отключения устройства в случае перегрева. Рассмотрим элементы устройства более подробно.
Цены на электрический конвектор
электрический конвектор
Схема устройства конвектора
Прежде всего, важен сам корпус. Обычно это короб, изготовленный из тонкого алюминия, стали или же пластика высокой прочности (реже). Небольшой вес корпуса позволяет устанавливать прибор на любую стенку, даже при больших габаритах конвектора. Такой корпус подобен вертикальной трубе, где температуры значительно разнятся на входе и выходе. Это способствует высокой тяге, а значит и сильному конвекционному воздушному потоку.
На задней части панели прибора есть кронштейны, которые позволяют без проблем подвесить конвектор на стену.
Bonjour CEG FN-meca 500 Вт
Интересно: некоторые устройства могут быть оснащены дополнительными колёсиками. Это делает их не только удобными в размещении, но и очень мобильными.
Итак, внизу конвектора имеются входные отверстия, куда поступает холодный воздух. В зависимости от модели, нижняя часть может быть как с окошечками, так и с одним длинным проёмом. Также на входе располагается термодатчик. Он отвечает за включение и выключение нагревательного элемента: при достижении нужной температуры прибор перестанет греть воздух. И наоборот, как только входящие воздушные массы распознаются датчиком как недостаточно тёплые, элемент нагрева включается, и работа конвектора продолжается. Это очень удобно и значительно экономит расход электричества.
Через нижние отверстия в прибор попадает холодный воздух, а выходит тёплый из верхних
Попавший внутрь холодный воздух становится теплым за счёт работы нагревательного элемента. Таковых в конвекторе может быть несколько. В разных моделях нагревательные элементы различны: это могут быть спирали, модули – что угодно.
В верхней части прибора располагаются отверстия выхода. Именно туда направляется нагретый воздух, оттуда он и поступает в помещение. Некоторые конвекторы оснащены небольшими шторками, с помощью которых можно менять направление тёплых воздушных масс.
Управляется прибор стандартно: выключателем. Каждый оснащён индикаторами и термостатом, а некоторые имеют различные дополнительные функции.
Как правило, внутри конвектора есть ещё один очень важный «помощник». Это термодатчик, защищающий прибор от незапланированного сильного нагрева. Такая система защиты очень эффективна: при чрезмерном повышении температуры питание конвектора отключается.
Важно: подобные ситуации – не редкость. Часто пользователи сами способствуют нарушению циркуляции масс воздуха. К таким помехам относят различные предметы, мешающие работе прибора (например, какая-то вещь), или же скопление пыли.
Некоторые аппараты не оснащены термостатом, но его можно приобрести отдельно
Данный принцип устройства настенного конвектора является классическим, он характерен практически для любого подобного прибора. Существуют модели с иной конструкцией и большим оснащением.
Видео — Принцип работы электрического конвектора
Критерии выбора настенного конвектора
</h3>
При выборе обогревателя с конвекционной системой нагрева стоит обратить внимание на несколько важных пунктов. Об основных критериях выбора поговорим ниже.
Цены на настенный конвектор
настенный конвектор
Мощность
Этот параметр – основной. Именно он определяет, подойдёт ли прибор для достаточного обогрева помещения той или иной площади. Самый распространённый совет – рассчитывать оптимальную мощность по принципу 1 кВт : 10 м2.
Таблица 2. Показатели соотношения мощности прибора и площади помещения.
Площадь, м кв.
Мощность
30
3 кВт
25
2,5 кВт
20
2 кВт
15
1,5 кВт
12
1,2 кВт
10
Конечно, данные показатели являются обобщёнными, любое помещение имеет свои особенности, влияющие на выбор. Для наиболее корректного понимания, какой мощности нужен прибор именно вам, примите во внимание следующие рекомендации.
Подумайте, с какой целью приобретаете конвектор (на периоды межсезонья, в качестве постоянного источник тепла).
Обратите внимание на количество внешних (имеющих контакт с улицей) стен. Чем таковых больше, тем больше и теплопотерь.
Учтите, куда выходят внешние стены и сильно ли воздействуют на них ветра. Бывает, что положение внешней стены северное и не имеется никаких искусственных преград для ветров.
Произведите измерения помещения (длина, ширина, высота). Таким образом, вы будете иметь представление не только об общей площади, но и об объёме комнаты.
Замеры – необходимая процедура для правильной установки
</p>
Не упустите из вида климат региона, в котором вы живёте и среднестатистические температурные значения в зимний период.
Если потолки высокие (выше 2,5 м), увеличьте необходимую мощность вдвое.
Если в помещении имеется дверь, выходящая в неотапливаемое пространство (двор, балкон) и этот выход периодически используется, обязательно примите это к сведению. Регулярное открывание дверей – приток холодных воздушных масс.
Постоянное открывание дверей, выходящих на улицу – дополнительная работа для конвектора
</p>
Таким образом, при учёте всех параметров вы сможете остановить свой выбор на конвекторе с оптимальной для вашего помещения мощностью.
Калькулятор расчета необходимой мощности электрообогревателя
Нагревательный элемент
Современные модели – это качественные и экономичные в быту приборы, и нагревательные элементы в них могут быть выполнены из алюминия, металлокерамики, литыми или одетыми в «рубашку». Все они прекрасно подходят для обогрева комнат. Их мы и рассмотрим подробнее.
ТЭН с алюминиевыми «ребрами» (диффузором). Приборы с таким элементом долговечны, надёжны, пригодны даже для работы в помещениях с повышенной влажностью. Из минусов: треск во время остывания или нагрева, наличие промежуточных потерь тепла за счёт неплотного прилегания «рёбер» к поверхности ТЭНа.
ТЭН с алюминиевым оребрением
</p>
Цельнолитой алюминиевый или металлокерамический элемент нагрева. Считается самым оптимальным. Он отлично защищён от неблагоприятных воздействий пыли, влаги, а значит, и использование прибора будет более безопасным. Кроме того, отмечают их больший срок службы по сравнению с другими элементами. Единственный недостаток – цена на порядок выше других, но при учёте всех плюсов данного нагревателя это не столь важно.
Цельнолитой элемент нагрева
</p>
Обратите внимание: в продаже встречаются и так называемые «стичи» или «нагреватели ленточные». Их приобретать не рекомендуют. Во-первых, это достаточно старые модели, во-вторых, они не соответствуют требованиям безопасности.
Органы управления прибором
Основным органом управления работой конвектора является термостат. Это регулятор необходимой мощности нагрева. Большинство обычных моделей оснащено электромеханическим термостатом и одной-двумя кнопками включения устройства. На маховике такого регулятора могут быть нанесены температурные значения (абсолютные, цифровые) или даже знаки «+» и «-». В последнем случае пользователю придётся выбирать оптимальный режим, исходя из своих ощущений.
Более «продвинутые» конвекторы снабжены электронным управлением: кнопками или сенсором. Эти модели на порядок удобнее в эксплуатации, ведь выставить на них точную температуру (до градуса) легко и просто.
Современные модели не только красивы, но и более функциональны
Также многие новые приборы оснащены функцией установки индивидуальных режимных программ. Например, в период нахождения в доме людей конвектор будет греть воздух до выставленной температуры, и поддерживать её, а во время отсутствия хозяев работа устройства приостанавливается.
Важно: подобные функции не только удобны, но и полезны, поскольку значительно экономят электроэнергию.
Самыми современными приборами можно управлять с помощью пульта и даже посредством сети Wi-Fi. Очевидно, что наличие таковых органов управления работой конвектора существенно повышает его стоимость.
Дополнительные функции
Практически каждый конвектор оснащён не только основными, но и дополнительными опциями. Большинство моделей уже имеют датчики перегрева, датчик положения (выключит прибор при его падении). Также любой современный аппарат должен отвечать уровню по классу защиты (не менее IP24).
Наличие или отсутствие других дополнений не слишком влияет на качество обогрева. Однако они могут существенно повысить удобство эксплуатации прибора. Среди самых полезных дополнительных функций можно выделить следующие.
Возможность сохранения пользовательских настроек в памяти устройства. Это даёт конвектору возможность возобновить работу в установленном вами режиме в случае перебоев электричества.
Наличие специальных фильтров. Очень полезное дополнение: они очистят воздух от летающей в нём пыли, избавят помещение от нежелательных ароматов.
Встроенный ионизатор / увлажнитель сделает воздух в комнате чистым и полезным.
«Антифриз» — хорошая функция, которая проконтролирует, чтобы в период длительного отсутствия людей (например, отпуск, командировка) температура не опускалась ниже значений +5 С.
Конвектор со встроенным ионизатором
Это далеко не полный список возможных модификаций устройства. Многие считают лишним платить за дополнительные опции. Однако если ваш бюджет позволяет приобрести конвектор с одной или несколькими перечисленными функциями, можете смело оформлять покупку.
О защитных функциях
Почти у всех современных моделей конвекторов имеется встроенная защита от перегревания. Эта защита активизируется, когда терморегулятор выходит из строя или закрываются конвекционные отверстия (например, когда на приборе сушат одежду). Благодаря защите прибор отключается, когда достигается опасная температура.
Расположение защитного датчика перегрева и устройство конвектора
Также стоит рассказать о защите от брызг, которая обеспечивается габаритами/конструкцией корпуса, а также месторасположением отверстий. Эта защита определяется индексом IP (а его можно отыскать в технической документации). Если речь идет о кухне или ванной, то индекс должен быть равен не менее 24.
Классификация приборов по показателю IP
Напольные модели часто имеют дополнительную защиту от опрокидывания – когда положение прибора меняется на горизонтальное или он падает, нагрев автоматически отключается.
Помимо того, конвекторы электрические, как и любое другое бытовое оборудование, должны быть защищены от поражения электричеством (минимальная степень защиты – 2). Иными словами, вилка и шнур питания должны быть со встроенными заземлением, из-за чего сам металлический корпус его (заземления) не требует.
Как выбрать электрический конвектор отопления
Важная информация! Что же касается подключения конвектора, то это можно делать только к розетке, которая имеет заземляющий проводник.
Электрический конвектор Scoole SC HT HL1 1000 W
Габариты прибора и особенности его установки
По размерам конвекторы могут отличаться друг от друга, порой достаточно сильно. Наверняка вы определили для выбираемого аппарата место в своём жилище, а потому примерные его габариты вы можете себе представить: они должны соотноситься с выделенным пространством.
Данные параметры – лишь пример одной модели. Для других конвекторов могут быть иные значения. Смотрите рекомендации производителя
Обратите внимание: перед тем, как поместить конвектор на стене комнаты, изучите инструкцию – обычно там указано, сколько сантиметров лучше оставить от прибора до окружающих поверхностей.
Видео — Параметры выбора конвектора настенного
Если говорить о массе, то её обычно учитывать не приходится: практически все аппараты по весу относительно невелики, а потому их без проблем выдержит любая стена.
При установке конвектора необходимо выполнить следующие шаги.
Посмотрите на систему креплений: её устройство и исправность.
Внимательно изучите инструкцию и отмерьте необходимое расстояние со всех сторон.
Закрепите прибор на стене согласно со схемой монтажа, приложенной к нему.
Краткий обзор некоторых популярных моделей конвекторов
Современный рынок конвекторных устройств представлен огромным числом моделей различных цветов, габаритов и функциональных особенностей. Рассказать обо всех едва ли возможно, поэтому в качестве примера рассмотрим несколько конвекторов, пользующихся среди покупателей популярностью и спросом.
Timberk TEC.E0 M 1500
Обладатель данного бренда – шведский холдинг, который существует на рынке вот уже 15 лет, и имеет свои представительства в Европе и Азии. Сборка этой модели производится в Китае. Основные характеристики:
</ol>
встроенный термостат;
диапазон нагрева от 650 до 850 Вт;
есть функция сохранения программы работы;
класс защиты IP24;
имеются стойки в качестве альтернативной установки;
габариты по высоте, ширине и глубине (мм) – 540х580х330, вес – 5 кг.
Timberk TEC.E0 M 1500
Ballu BEC/EZER-1500
Китайский бренд, сборка производится в России. Популярен за счёт своей доступности, качества сборки и отличной работы в условиях изменчивого климата. Дизайн разработали итальянцы, внешний вид прибора эстетичен. Обладает следующими характеристиками:
мощность – 1,5 кВт;
подходит для жилой площади не более 20 кв. м;
встроенный электронный термостат;
наличие защиты аппарата от перегрева;
влагозащищённый корпус;
габариты – 400х595х100, вес – 4 кг.
Ballu BEC/EZER-1500
Electrolux ECH/AS-2000 ER
Широко известный шведский международный концерн, выпускающий в том числе и конвекторы. Они считаются самыми надёжными среди всех конкурентов. Аппарат компактный, имеет следующие характеристики:
термостат электронный встроенный;
таймер отключения в наличии;
обогреет помещение в пределах 25 м кв.;
ручное управление;
светодиодная индикация выключателей;
есть дисплей;
скорость нагревания помещения – 10 минут;
функция отключения в случае перегрева или перепада напряжения;
ионизатор воздуха;
антистатический фильтр;
размеры – 400х830х97, вес – 4 кг.
Electrolux ECH/AS-2000 ER
Nobo Viking NFC 2N — NFC 4N
Производитель – норвежская фирма, являющаяся ведущей среди европейских компаний, поставляющих отопительные приборы. Основные характеристики конвектора:
площадь обогрева – 10-28 кв. м;
универсальность (настенные и напольные крепления в наличии);
влаго- и пыленепроницаемый корпус;
работает бесшумно;
поддержка заданных температурных значений;
функция защиты от повышенного нагрева;
термостата нет (покупать придётся дополнительно);
габариты – 200х1025х50, масса – 4 кг.
Nobo Viking NFC 2N — NFC 4N
Polaris PCH 1001
Известная отечественная фирма, работающая с 1992 года, имеет филиалы в Китае, Израиле, Италии. Модель обладает следующими характеристиками:
корпус влагозащищённый, металлический;
мощность – 1 кВт;
площадь обогрева – не более 15 м кв.;
есть крепления не только настенные, но и напольные;
система управления механическая;
нагревательный элемент – алюминиевый;
термостат встроен;
датчика отключения в случае перегрева нет;
размеры – 400х460х86, вес – 4 кг.
Polaris PCH 1001
Правила безопасности при размещении и использовании конвектора
Чтобы работа прибора была бесперебойной, безопасной и долгой, соблюдайте несколько важных правил.
Цены на масляные конвекторы
масляный конвектор
Не устанавливайте конвектор в непосредственной близости к розетке. Минимальное расстояние до неё должно составлять от 800 мм. При этом, учтите, что штатный кабель должен до неё дотягиваться, так как переноски и удлинители использовать для постоянной работы устройства не рекомендуют.
Не сушите вещи на конвекторе! Даже если ваш прибор оснащён функцией автоматического отключения, вероятность, что она не сработает, всегда существует. Это может привести к пожару.
Если помещение имеет повышенную влажность, лучше отдать предпочтение высококлассным приборам (со степенью защиты IP24 и выше).
Чаще проводите уборку помещения, периодически удаляйте пыль с поверхности конвектора.
Выбирайте прибор со степенью защиты не менее IP24
Электрический настенный конвектор – отличный прибор, способный за короткое время нагреть помещение, сделав нахождение в нём приятным и комфортным. Чтобы так продолжалось долгие годы, подойдите к выбору устройства с умом, а при его эксплуатации не поленитесь соблюдать простые правила. Тогда никаких проблем не возникнет, а ваше жилище согреет уютом и теплом в самую ненастную погоду.
<index>
Когда центральное отопление выходит из строя или его работа малоэффективна, на помощь приходят настенные электрические радиаторы. Ими зачастую пользуются в квартирах, гаражах, торговых киосках и других местах, нуждающихся в обогреве.
Популярность объясняется тем, что такое оборудование компактно и не занимает много места. Его обычно вешают на стену рядом с розеткой, поэтому не возникает проблем с проводами, которые путаются под ногами в случае с напольной техникой аналогичного назначения. Также здесь не требуется подвод теплоносителя, и нет привязки к расположению стояков системы центрального отопления.
Особенности конструкции
Настенные приборы для обогрева помещения состоят из металлического корпуса, внутри которого помещены нагревательные элементы, управляемые термостатом (электронного или механического типа). Процесс нагрева осуществляет ТЭН, состоящий из проводника с высоким электрическим сопротивлением.
Для безопасной и эффективной работы нагревателя его помещают в кожух из термостойкой керамики. Элемент нагрева герметично закупоривается в алюминиевый или стальной корпус радиатора, которому придают эргономичную форму. Это может быть крыловидная конфигурация, пластины отвода или вставки с оптимальными аэродинамическими показателями.
Такой подход к конструкции помогает значительно увеличить полезную площадь прибора. Во время работы нагревательный элемент достигает температуры 500 – 900 градусов по Цельсию. Стоит отметить, что в момент активного функционирования электрорадиаторы не пережигают кислород и не сушат воздух в помещении. Уровень влажности также не меняет своих показателей.
Принцип работы
В своей работе электрический радиатор подчиняется закону о теплообмене. Прохладный воздух отличается от теплого большим удельным весом, поэтому за счет конвекции опускается вниз. В то же время прогретые воздушные массы поднимаются вверх. Процесс конвекции заключается в том, чтобы во время перемещения слоев воздуха его нижний уровень прогревался до необходимой температуры.
Чем выше температура, тем ниже удельный вес, а значит, горячий воздух поднимается выше. Этот процесс постоянно повторяется в такой же последовательности при условии работающего прибора отопления.
Типы конвекторов
Производители бытовой обогревательной техники наладили выпуск нескольких типов настенного оборудования, которое работает от обычной розетки. Итак, электрорадиаторы могут быть:
масляными;
инфракрасными;
керамическими;
конвекционными.
Рассмотрим каждый из этих видов подробнее.
Масляные
Радиаторы отопления данного типа состоят из герметичного корпуса, в который залито минеральное масло и установлен ТЭН.
Принцип их работы заключается в том, что нагревательный элемент передает тепло маслу, которое, в свою очередь, нагревает корпус, а далее теплые воздушные массы циркулируют по помещению. Приборы отличаются тихой работой и высокой эффективностью.
Инфракрасные
Современные ИК приборы из стеклокерамики и металла обогревают не воздух, а ближайшие предметы. Они компактны и экономны, не жгут кислород и быстро вступают в работу.
Для ценителей декоративных предметов, украшающих интерьер, подойдет пленочный тип такого оборудования с нанесенными на поверхность рисунками и картинами.
Керамические
Устройства с тонким корпусом внешне похожи на сплит-системы. Встроенный вентилятор гоняет нагретый воздух от керамического ТЭНа, который производится в виде пластины. Стоить отметить, что в данном случае придется столкнуться с некоторым шумом, издаваемым агрегатом.
Конвекционные
Конвекционные обогреватели бывают активными и пассивными, то есть в первом случае они оснащены вентилятором для принудительной конвекции.
Во втором случае потоки перемешиваются согласно законам физики за счет разницы в плотности.
Достоинства
Современные электрические настенные радиаторы выпускаются с автоматическими контроллерами, поэтому они не нуждаются в постоянном присмотре. В процессе работы конвектора нет такого явления, как сквозняки, а воздух нагревается очень быстро.
Контроль и управление
При выборе агрегата нужно обращать внимание на термостат, благодаря которому можно проконтролировать температуру в комнате и сэкономить электроэнергию. Благодаря автоматическим элементам контроля температуры радиаторам не грозит перегрев и их можно ставить на поверхность из любых материалов.
Безопасность
Дополнительная защита от влаги положительно влияет на работоспособность прибора отопления и дает возможность его установки в помещениях с повышенной влажностью.
Несмотря на то что температура ТЭНа достаточно высока, на поверхности корпуса она не превышает 65 градусов, поэтому исключается риск получения термических травм.
Также благодаря закругленным углам агрегата соблюдены правила защиты от механического травматизма, что актуально при установке в детских комнатах.
Экологичность и комфорт
Радиаторы отопления, работающие от электросети, не провоцируют появление неприятного жженого запаха и не влияют на чистоту воздуха в помещении. Так как в них нет принудительной вентиляции, нет и постороннего шума. В некоторых моделях настенный крепеж дополнен колесиками, что дает возможность устанавливать оборудование на пол, тем самым делая его универсальным.
Срок службы
Эксплуатационный период, который показывают электрорадиаторы отопления, полностью зависит от качества нагревательных элементов. Если при их производстве соблюдены все нормы, то срок службы приборов составит не менее 15 лет. Подтверждением этому является двухгодичная гарантия на образцы отлично зарекомендовавших себя марок. За корпус можно не переживать, ведь сталь способна выдержать температуру, которая превышает показатели, продуцируемые ТЭНом.
Выбор прибора
Занявшись поисками подходящей модели оборудования для обогрева помещения, необходимо рассмотреть несколько важных моментов. Они помогут избежать ошибок и сделают покупку целесообразной.
Мощность
Чтобы настенный радиатор работал эффективно необходимо правильно подобрать его мощность с учетом нескольких факторов. В первую очередь обращают внимание на площадь помещения. Согласно упрощенному расчету на каждый квадратный метр помещения необходима мощность оборудования в 100 Вт.
Для комнаты среднего размера (15 м2) достаточно будет радиатора с мощностью 1,5 кВт. Также необходимо учитывать высоту потолков, и если они выше 3 м, мощность увеличивают в 1,5 раза.
Кабель
Чаще всего электрические приборы отопления используются в качестве вспомогательных обогревателей, поэтому расчетная мощность может быть уменьшена. Не менее важным фактором при выборе оборудования данного типа является сечение кабеля.
Для электрических радиаторов характерна подача питания на каждую панель отдельно. В таком случае вычисление сечения не вызовет трудностей, и для конвектора в 1,5 кВт подойдет кабель в 1,5 мм2. Если мощность прибора свыше этого показателя, потребуется прокладка проводки сечением 2,5 мм2.
Обратите внимание, что электрокабель прокладывается в виде отдельной подводки от распределительного щитка к каждой единице обогревателей и подключается через индивидуальный автоматический выключатель.
Термостат
Выбор температурного регулятора имеет не меньшее значение, нежели первые два фактора, которые мы рассмотрели выше. Термостаты делятся на два типа:
механические;
электронные.
По понятным причинам механический прибор стоит дешевле на 30 – 40%, однако он менее точен в своей работе, нежели электронный, и реагирует на резко охлажденную температуру гораздо медленнее. Современные термостаты можно программировать, что очень удобно при выставлении почасового температурного режима.
Популярные модели
Bimatek РН400. Агрегат мощностью в 1,5 кВт, обогревает комнату площадью до 18 м2. Средняя цена на территории РФ составляет около 5,5 тысяч рублей.
Bork R700. Высококачественное оборудование с мощностью аналогичной предыдущему образцу. Подойдет для помещения не более 20 м2, укомплектован нагревателем «Мультимика». Его стоимость находится в пределах 12 тысяч рублей.
Ballu Camivo Eco ВЕС/ЕМ-1000. Современный обогреватель мощностью в 1 киловатт для помещения площадью до 15 м2. Эффективность работы обусловлена ТЭНом «Двойная сила». Стоимость в торговой сети – 1650 рублей.
</index>
Гляньте это:
Причины популярности электрических масляных радиаторов отопленияКонструкция электрорадиаторов отопленияОсобенности энергосберегающих электрических батарей отопленияНазначение вентилей для радиаторов отопления
25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
24 Март 2016Новые водонагреватели Bosch с сухим тэном
11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
10 Март 2016Новые современные решения от Danfoss
Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
Калькулятор стоимости энергоносителя для отопления
Калькулятор стоимости устройства системы отопления
Расчет тепловой мощности котла
Расчет стоимости ремонтных работ
Задать вопрос эксперту
Устройство электробатарей
Внешне данные отопительные приборы очень похожи на хорошо всем знакомые алюминиевые или биметаллические радиаторы для водяных систем. Только сбоку установлена дополнительная панель, где имеется блок управления и жидкокристаллический экран.
Аппарат присоединяется к электрической сети самым обычным способом – включением в розетку. Управление можно осуществлять также с дистанционного пульта.
Материал, из которого сделаны электробатареи, — алюминиевый сплав (силумин), из такого же изготовлены обычные радиаторы, устанавливаемые в водяных системах отопления.
По внешней конфигурации обогревателя и материала теплообменной поверхности можно судить о том, каким способом настенные электробатареи для отопления передают тепло в помещение. Да точно так же, как и простые радиаторы – прямым нагревом воздуха (конвекцией) и выделением инфракрасного излучения. Тогда в чем же заключаются новшества? Чтобы это понять, надо разобраться с конструкцией приборов, а они бывают 2 видов:
безжидкостные;
жидкостные (мини-котлы).
Обогреватели без жидкости
Если изучить вопрос глубже, то можно выяснить, что идея создания электробатарей этого типа отдаленно напоминает концепцию электрических конвекторов известного французского бренда NOIROT. Там алюминиевый ребристый теплообменник одновременно является и нагревательным элементом.
Греющая спираль встроена прямо в тело теплообменника, что способствует быстрой и эффективной передаче тепла. В электрических батареях принцип такой же: внутри каждой алюминиевой секции находится ТЭН небольшой мощности (150—200 Вт).
ТЭН заделывается в секцию по специальной технологии методом литья. Затем несколько секций соединяются между собой механически, а нагревательные элементы подключаются к блоку управления по параллельной схеме. В результате получаются так называемые электробатареи для экономного отопления, как их декларирует производитель. Обоснования экономичности безжидкостных электронагревателей следующие:
чрезвычайно точный контроль температуры окружающего воздуха. Это позволяет электронному термостату вовремя отключать нагрев, не расходуя лишней электроэнергии. Среднее потребление прибора заявлено в размере 30% от максимальной мощности;
большая площадь поверхности каждой секции электробатареи (до 0.5 м2), что способствует отличной теплоотдаче;
вся секция прогревается равномерно и потому хорошо передает тепло;
благодаря той же площади, да еще материалу радиатор долго остывает, а значит, промежуток времени между отключением и включением нагрева увеличивается. Снова экономия.
Жидкостные мини-котлы
Очередные экономные электробатареи по конструкции схожи с традиционными масляными радиаторами. Только здесь несколько алюминиевых секций, объединенных в один нагревательный прибор, заполнены незамерзающей жидкостью. В нижнем горизонтальном коллекторе размещен ТЭН, нагревающий эту жидкость. В результате более горячая среда поднимается в верхнюю зону батареи, отдает тепло и возвращается обратно к ТЭНу. То есть, внутри происходит постоянная циркуляция теплоносителя.
Аппарат укомплектован электронным терморегулятором, функционирующим в тандеме с датчиком температуры. Схема работы классическая: достигнув заданной температуры в помещении, термостат отключает электробатарею, а спустя некоторое время, когда воздух остынет, снова запускает нагрев.
Дополнительные функции:
7 режимов, от самого экономичного до максимального;
система защитного отключения при перегреве;
ЖК-дисплей с календарем и часами;
индикация наличия заземления.
Примечание. Данные электрические батареи для загородного дома или квартиры предлагаются в настенном либо напольном исполнении. Самый известный российский производитель – компания «Эффективная энергетика», обогреватели продаются под брендом «ЭффектЭнерго».
В чем правда и где вымысел
Ни в коем случае нельзя сказать, что эффективность электробатарей – сплошной вымысел, а сами они никуда не годятся. Безжидкостный прибор на 10 секций общей мощностью 2 кВт действительно в состоянии обогреть комнату площадью 25 м2, как и заявляет фирма – производитель. Дело в другом: данные не слишком оригинальные изделия преподносятся нам как обогреватели, призванные совершить переворот в сфере отопительной техники. На самом деле ничего революционного в них нет, это не чудодейственные приборы с расходом электроэнергии в 3 раза ниже обычного.
Алюминиевые батареи со встроенными ТЭНами — это нечто среднее между конвекторами и инфракрасными обогревателями.
Утверждение о том, что точный контроль температуры помогает экономить электроэнергию верно. Только экономия эта незначительна по сравнению с тепловыми потерями здания, которые должен восполнить любой отопитель. Кроме того, подобным контролем оснащены почти все модели конвекторов и масляных радиаторов, исключая самые дешевые. Правда и то, что большая площадь поверхности способствует хорошей теплоотдаче, но экономии в этом никакой нет. То же касается и равномерного прогрева секций, в целом это хорошо, но расход электричества никоим образом не снижает.
Свойство электробатареи долго остывать придумано специалистами по маркетингу. Алюминиевый сплав отличается высокой теплопроводностью и остывает моментально, если прекратить нагрев. Жидкостные мини-котлы в этом отношении больше соответствуют истине. Но уж слишком мало в них жидкости, чтобы долго удерживать тепло.
Выводы
Первый и самый важный тезис: электробатарея с расходом электроэнергии лампочки – это миф. Для обогрева комнаты нужно затратить столько же электричества, сколько она теряет тепла. Тезис второй: эти приборы достаточно эффективны и вполне пригодны для отопления дома или квартиры, но никаких чудес от них ждать не следует. И последнее: радиаторы со встроенными нагревателями в среднем стоят гораздо дороже конвекторов, так что о целесообразности их приобретения стоит задуматься.
