Насосно-смесительный узел для теплого пола

Популярная система отопления, которая получила название «теплый пол», уже вышла из группы «Экзотические системы обогрева» и перестала быть новинкой. Многие владельцы оборудуют дома теплыми полами. Чаще всего теплые полы монтируются в отдельных помещениях в первую очередь в гостиных и ванных комнатах. Если теплые полы не являются основной системой обогрева жилища, значит, в частном доме одновременно с теплыми полами применяются другие способы отопления, например традиционные радиаторы.

В таких случаях возникает проблема совмещения двух типов систем, т. к. теплые полы – низкотемпературные системы обогрева, а радиаторные контуры относятся к высокотемпературным системам отопления. Для согласованной работы этих систем необходимо специальное устройство — смеситель для теплого пола применяемый исключительно для водяных контуров отопления.

Смесительный узел: назначение и состав

Устройство, которое иногда называется коллектором теплого пола, имеет точное техническое определение — смесительный узел теплого пола, в котором гребенка является только одной из функциональных частей оборудования. Ведь в его состав входят и другие комплектующие, задача которых – оптимизация работы системы обогрева пола.

Стандартный узел смешения для теплого пола включает в свой состав следующие функциональные элементы:

• коллектор (распределительная гребенка);
• гидрострелка (смеситель для теплого пола);
• трехходовой кран;
• циркуляционный насос;
• термореле (только для автоматизированного смесительного узла);
• запорная арматура (смесительный клапан для теплого пола);
• приборы для удаления воздуха из системы (автоматические или ручные).

Коллектор в составе смесительного узла

Распределительная гребенка — это основной элемент узла, но следует понимать, что их в реальном узле две – распределительная гребенка для подачи теплоносителя в трубопроводы отопления теплого пола и собирающая охлажденную воду из обратки. Они ничем не отличаются и представляют собой разветвитель с необходимым числом резьбовых ответвлений для подключения трубопроводов системы теплых полов. Без коллектора понятие: смесительная группа для теплого пола, теряет свой смысл.

Гидрострелка и ее назначение

В систему теплых полов подается теплоноситель с температурой, не превышающей 55 градусов, правда специалисты рекомендуют поддерживать температуру 45 градусов с величиной перепада температур на подающей и собирающей гребенке в 5 – 10 градусов. Такая система отопления называется «низкотемпературной» и для согласования с «высокотемпературной» радиаторной системой необходим смеситель – гидрострелка. Она устанавливается на входе смесительного узла и снижает температуру подаваемого теплоносителя до приемлемых значений.

Двухходовый кран для смесителей

Питающий кран (двухходовой) оснащается термоголовкой с датчиком, который непрерывно контролирует температуру теплоносителя в подающем коллекторе смесителя. При увеличении значения температуры выше установленного уровня кран отсекает подачу горячей воды от котла отопления. Схема узла с двухходовым клапаном применяется при обогреве площадей до 200 кв. метров из-за небольшой пропускной способности крана и медленной регулировки перепадов температуры.

Трехходовой кран узла смешения

В отличие от двухходового крана трехходовой кран удачно совмещает две функции – функцию пропускного крана и функцию балансировочного байпаса. Для работы в составе автоматизированных систем клапаны снабжаются электрическими сервоприводами, которые управляются сигналами сметеоконтроллеров и термостатов. Трехходовые краны могут применяться в сложных многоконтурных системах обогрева значительных площадей.

С помощью трехходового крана регулируется режим работы гидрострелки. Он монтируется в нижней части трубы соединяющей подающий и обратный трубопровод. Изменяя поток теплоносителя через гидрострелку, трехходовой смесительный клапан для теплого пола регулирует температуру теплоносителя на подающем коллекторе контуров теплых полов.

В процессе эксплуатации специалисты выяснили некоторые недостатки трехходовых универсальных клапанов:

1. пропускная способность трехходовых клапанов велика и температура в контуре может резко увеличиться даже при незначительной разбалансировке клапана;
2. по управляющему сигналу термодатчика клапан может открыться полностью, что приведет к появлению в контуре теплого пола перегретого теплоносителя со всеми вытекающими из этого неприятными последствиями для пластикового контура теплого пола.

Насос для узла подмеса

Для эффективного прогрева полов помещения необходимо обеспечить активное перемещение теплоносителя, поэтому узел подмеса теплого пола обязательно комплектуется циркуляционным насосом, который монтируется на обратке, между собирающей гребенкой и гидрострелкой.

Термореле для коллектора теплых полов

Если предполагается монтаж автоматизированного смесителя, то для его функционирования необходимо установить термостатический смесительный клапан для теплого пола между гидрострелкой и распределительным коллектором. Кроме того систему обогрева полов снабжают внешними температурными датчиками, чтобы осуществить коррекцию внутренней температуры помещений в зависимости от климатических условий.

Комплект запорной арматуры

Стандартный смеситель для теплого водяного пола комплектуется двумя видами запорной арматуры – регулирующими и шаровыми кранами.

Регулирующие краны предназначены для регулировки системы, а шаровые краны изменяют режим работы узла смешения для поддержания определенной температуры.

Для автоматизированных систем отопления устанавливают трехходовой термостатический смесительный клапан для теплого пола, который получает сигнал для коррекции температуры от блока управления. Они отсекают в нужный момент подачу горячего теплоносителя и закольцовывают контур теплых полов через гидрострелку. При уменьшении температуры теплоносителя происходит обратный процесс.

Схемы подключения трехходовых клапанов

С помощью трехходовых кранов происходит переключение или смешение потоков жидкости различной температуры. Таким образом, схема подключения трехходового смесительного клапана теплого пола может выполняться в двух вариантах: схема подключения для переключения потоков жидкости и схема подключения клапана для смешивания потоков жидкости.

Трехходовой клапан – неприхотливое и автономное устройство, которое требует предварительной настройки с последующей проверкой результатов.

Важное отличие трехходового крана от двухходового заключается в невозможности перекрытия потока теплоносителя. Его можно только перенаправить. Такое свойство изделия позволяет контролировать расход и напор жидкости.

Основные достоинства трехходовых клапанов следующие:

• простой монтаж в смесительном узле;
• долговечность, клапан изготовляется из стойких к коррозии металлов;
• эффективность работы клапана в узлах подмеса теплых полов;
• практичность;
• простота регулировки системы.

Система удаления воздуха из смесительного узла

В заводских коллекторах для теплых полов обычно монтируются автоматические клапаны удаления воздуха. Если же имеется возможность изготовить узел подмеса для теплого пола своими руками, то их можно с успехом заменить обычными кранами Маевского или стандартными шаровыми кранами.

Разновидности схем смесительных узлов

Реальная схема смесительного узла теплого пола может монтироваться в двух вариантах – на двухходовых или 3 ходовых кранах. Разница между ними заключается в том, что при использовании двухходового крана необходимо установить дополнительный элемент — термосмесительный клапан для теплого пола, который несколько усложняет узел, но при раздельном регулировании температуры полов отдельных помещений без него не обойтись. Термосмесительный клапан подключается к каждому подающему патрубку коллектора и управляется сигналами с термостатов конкретных помещений.

Насосно-смесительный узел VALTEC

Надежность и эффективность работы, а также цена смесительного узла для теплого пола зависит от применяемых комплектующих изделий и качества сборки. Популярностью пользуется смесительный узел для теплого пола Valtec, итальянского производства. Это универсальная конструкция с максимальной температурой на выходе в 60 градусов. Допустимое давление в системе отопления с установленным смесителем от компании Valtec не должно превышать 10 бар.

Основные потребительские параметры смесительного узла Валтек:

1. диаметр коллекторов (гребенок) – 25,4 мм (1 дюйм);
2. число подключаемых контуров теплого пола – 12;
3. сечение подключаемых труб ¾ дюйма с внешней резьбой;
4. максимальная температура теплоносителя на входе — 90 градусов при давлении 10 бар;
5. длина насоса (от входного до выходного патрубка, насос не входит в комплект) – 18 сантиметров;
6. диапазон регулировки температуры от 20 до 60 градусов;
7. производительность – 2,75 м3/час.

Кроме того смесительный узел Валтек для теплого пола оборудован ручными клапанами для регулировки температуры жидкости подаваемой в коллектор, автоматическими системами удаления воздуха, расходомерами и дренажем. Размеры смесительного узла от компании Валтек используемого совместно с коллекторными устройствами с межосевым расстоянием в 200 мм, небольшие, и проблемы поиска места для установки узла обычно не возникает. Для монтажа популярной системы отопления купить смесительный узел для теплого пола нетрудно, его можно приобрести или в специализированном магазине сантехники или заказать с доставкой в интернет-магазине.

Для набирающих популярность систем обогрева, которые известны под названием «теплые полы», в качестве генераторов тепла могут использоваться электрические нагреватели (кабельные и пленочные) и традиционные водяные системы отопления. Если для подачи теплоносителя используется водяное отопление, то необходимо совместить две системы обогрева – высокотемпературную ее часть и контура теплых полов, которые способны работать только при температурах до 50 градусов. В этом случае использование смесительного узла для снижения температуры обязательно.

Можно просто купить смесительный узел для водяного теплого пола, но его нетрудно собрать своими руками из комплектующих изделий, имеющихся в свободной продаже. Но перед покупкой следует нарисовать эскиз со схемой смесительного узла и уточнить необходимую комплектацию.

Как работает насосно-смесительный узел? Почему настоятельно рекомендуется ставить насосную группу для теплого пола и отопления дома? Какие преимущества имеет подобная система? Монтаж котельной с насосно-смесительным узлом – тонкости и технические нюансы.

Насосно-смесительный узел – прибор со взаимосвязанным между собой оборудованием, позволяющим осуществить смешивание потоков теплоносителя, предназначенного для различных контуров системы отопления.

Принцип работы насосно-смесительного узла простыми словами

Как правило, для отопления загородного дома выбирают: водяные теплые полы – для первого этажа, радиаторы – для второго. Температурные режимы этих двух видов источников тепла – разные. Теплый пол работает при температуре – до 45 градусов, радиаторы – до 70 Сº.

Так как котел нам может «выдать» только одну температуру, необходимо использовать насосные группы. Есть два варианта развития событий:

1. Использовать насосно-смесительный узел, который устанавливается на коллектор.
2. Использовать полноценные насосно-смесительные группы.

Первый вариант – заведомо проигрышный

• Отсутствие возможности регулирования температуры в автоматическом режиме.

Так как насосно-смесительный узел, который устанавливается на коллектор, управляется с помощью термоголовки – при желании изменить температуру, будет необходимо производить настройку в ручном режиме.

• Попеременность нагрева

В котле стоит насос, который «толкает» теплоноситель. В насосных группах тоже стоит насос, который «движет» теплоноситель по трубам теплого пола. В момент того, как теплый пол «выходит» на нагрев и термоголовка полностью открыта — весь теплоноситель, который выходит с котла, «уходит» в теплый пол. Радиатор в это время остывает, дожидаясь своего череда.

Это будет происходить до того момента, пока теплый пол не прогреется и смесительный узел на теплый пол не закроется, чтобы в котле осталось избыточное давление, которое будет распределяться на радиаторы.

Рассуждаем дальше. Чтобы этого избежать, нужно ставить два насоса. Один – для радиаторов. Другой – для теплого пола. Но, даже в этом случае будет не совсем правильная ситуация, т.к. в котле установлен всего один насос, который и толкает теплоноситель. Чтобы уровнять эти потоки, необходимо ставить гидрострелку.

Но, к чему такая громоздкая, не выигрышная по цене конструкция? Тут то и объясняется появление «готовых» насосно-смесительных узлов. Вроде этого.

В данной насосно-смесительной группе Meibes уже есть:

• Насос для радиаторов – прямой контур;
• Насос для теплого пола – смесительный контур;
• Электронный смеситель;
• Насосная балка, которая по совместительству является гидрострелкой.

Преимущества насосно-смесительной группы

• Уравновешены все потоки – необходимое количество теплоносителя поступает в радиаторы и теплый пол. Котел работает в стандартном режиме.
• При установленной погодозависимой автоматике, температура подач теплоносителя в теплый пол – происходит в автоматическом режиме. Достаточно «запросить» желаемую температуру на датчике внутри помещения, как в автономном режиме действие будет выполнено. Причем, постоянно поддерживая заданные показатели.

Особенно актуально в межсезонье, когда в дневные часы на улице «плюсовая» температура, а ночью – «хороший минус».

• Отсутствуют перепады температур, даже при изменении погоды на улице.

Как происходит работа насосно-смесительного узла

1. Исходя из погодных условий на улице, автоматика для отопления просчитывает, какую температуру необходимо подать в радиаторы и теплый пол.

К примеру, в радиаторы необходимо подать 50 Сº, а в трубы теплого пола – 30 Сº.

1. В этом случае, котел «выходит» на максимальный температурный режим – 50 Сº. Затем, теплоноситель поступает в прямой контур и выходит на радиаторы.
2. Смесительный контур делает «подмес». Берется температура «обратки», смешивается с «подачей». Достигается температура, необходимая для прогрева теплого пола.

Всем знакомо неприятное ощущение, возникающее, когда босая нога ступает на холодный пол. Чтобы избежать этого дискомфорта и сырости на первых этажах домов монтируют системы теплого пола. Установка и эксплуатация теплого пола с водным теплоносителем давно обыденность, ей давно никого не удивить, а вот порадовать своих домочадцев можно и нужно. Для удобства и контроля использования этого вида отопления используют распределительные коллекторы совместно с насосно-смесительными узлами.

Основные этапы монтажа теплого пола

Все работы, связанные с установкой и вводом в эксплуатацию теплого пола начинаются с коллекторного короба, в котором располагаются, собственно говоря, распределительный коллектор и насосно-смесительный узел, а также дополнительные устройства в случае их наличия. Далее подготавливают поверхность пола, укладывают специальную ленту, уменьшающую теплопотери, застилают слой пароизоляции, раскладывают пенополистирольные плиты. Затем приступают к укладке труб отопления, концы которых подключают к коллекторной группе. Если вы собираетесь для отопления помещения делать теплый пол своими руками, заранее распечатайте фото и схемы подсоединения магистралей к коллектору и смесительному узлу, это значительно облегчит работу и придаст уверенности. «>»>»>»>»>»>»>»>»>

Предназначение насосно-распределительных узлов

Котел обогревает воду до 90°, система теплого пола рассчитана на температуру около 30°. Связано это с тем, что при более высокой температуре по полу будет просто не комфортно ходить, высокая температура ведет со временем к потрескиваниям полового покрытия и бетонной стяжки Так что же делать, если обогревательный котел один, а температурные режимы радиаторов и теплого пола так сильно отличаются? Ответ прост – устанавливать насосно-распределительный узел. Это устройство подмешивает к теплоносителю, прошедшему полный круг отопительной системы, горячую воду до тех пор, пока не установится нужная для отопления пола температура.

Смесительный узел системы отопления производит отбор нужного количества теплоносителя из магистралей, замыкая его в кольцо при надобности.

Качественное устройство способно к саморегуляции, таким образом, исключается необходимость постоянного вмешательства человека в работу системы.

Устройство узла

• Насос для принудительной циркуляции
• Термостатический клапан, он производит забор нужного объема горячего теплоносителя.

Как работает смесительный узел

Если температура остывшего теплоносителя соответствует нужной, циркуляционный насос продолжает ее принудительно проталкивать дальше. «>»>»>»>»>»>»>»>»>

Когда температура упала, клапан открывается для забора порции горячего теплоносителя, которая подмешивается к остывшему, до нужного уровня, после чего клапан снова закрывается. Таким образом, происходит терморегуляция теплоносителя, направляемого в систему теплого пола. Насосно-смесительный узел отопления отличается принудительным разделением потока теплоносителя и мгновенным смешиванием теплоносителя из двух магистралей.

Термостатический клапан может быть трехходовым или двухходовым. При использовании двухходового клапана байпас вместе с насосом подключается за термоголовкой.

• Наращивание радиаторов — пошаговое описание и советы как добавить секцию быстро и просто (145 фото + видео)
• Как сделать отопление своими руками — схемы, проекты и особенности применения актуальных систем отопления (115 фото)
• Подключение датчика температуры — схема подключения автоматики и нюансы использования в системе управления отоплением (130 фото, схем и видео монтажа)

Трехходовые клапаны используют в системах с несколькими контурами, обогревающими просторное помещение, но у них, как и у всех устройств есть свои минусы.

Недостатки трехходовых клапанов

• Вероятность резкого скачка температуры
• Захват больших порций горячего носителя
• Если отапливаемое помещение громадное, требуют установки дополнительного оборудования, для контроля температуры за пределами здания.

Кроме распределительного коллектора и смесительного узла, система обогрева, рассчитанная на теплый пол, может включать дополнительные устройства, предназначенные для:  контроля объема теплоносителя, поступающего в трубы, для воздухоотведения, для  спуска теплоносителя из системы. «>»>»>»>»>»>»>»>»>

Способы подключения смесительного узла

Подключить смесительный узел к отоплению, а конкретно к котлу можно разными способами, которые зависят:

• От вида используемого клапана (двухходовый или трехходовый)
• От типа подключения циркуляционного насоса (последовательное или параллельное).

Для осуществления схемы подключения смесительного узла для отопления с двухходовым клапаном и последовательным соединением, прямую подачу системы отопления меняют с обратной, а  циркуляционный насос размещают на байпасе. Плюс схемы – компактность, минус – снижение производительности.

• Воздушный солнечный коллектор — что это такое и как сделать своими руками. Пошаговый мастер-класс и советы по применению в системе отопления (110 фото и видео)
• Монтаж труб отопления: способы разводки и правила размещения отопительной системы (125 фото)
• Отопление в двухэтажном доме: проекты, схемы и системы отопления своими руками (125 фото и видео)

При реализации схемы с трехходовым клапаном методом параллельного подключения трехходовый смеситель устанавливают над насосом.

Без смесительного узла можно обойтись, если температура теплоносителя во всех магистралях одинакова и если котел может дать на выходе теплоноситель, температура которого около 30 ° — 40° градусов. Цены на смесительные узлы отопления разнообразны, начинаются в среднем от 1500 рублей  и доходят до 30000 рублей в зависимости от материала, из которого выполнены, оснащенности дополнительным оборудованием, цена также зависит от производителя и модели.

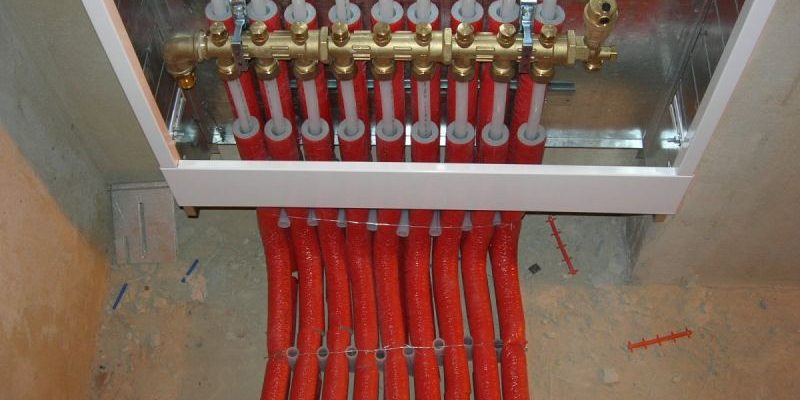

Фото смесительного узла для отопления

• •
  •
  •
  •

Самодельные котлы отопления — лучшие проекты и пошаговый мастер-класс постройки отопительных котлов своими руками (135 фото)

Ремонт теплообменников — эксплуатация, обслуживание, съем, монтаж и замена водоснабжения (120 фото и видео)

Как сделать газовое отопление — проекты, схемы и способы как спроектировать, разместить и установить газовое отопление (105 фото)

Теплый пол в отличие от других автономных систем отопления требует более тщательного конструктивного подхода. В данном случае не достаточно иметь источник нагрева и обогревательные приборы. Для полноценной работы теплых водяных полов требует куда больше дополнительного оборудования, оснастки и приборов. Все дело в том, что греющие полы являются низкотемпературной системой отопления и требуют более тщательной подготовки теплоносителя. Существенная разница между температурой нагрева теплоносителя в нагревательном приборе и температурой воды, циркулирующей в трубопроводе греющих полов, заставляет использовать узел подмеса.

Насосно-смесительный узел для работы теплого пола или узел смешения, представляет собой комплекс взаимосвязанного между собой оборудования, приборов и механизмов. Каждая деталь узла выполняет возложенные на нее функции и задачи, действую в едином ключе. Разберемся, что собой представляет группа смешения, какова ее роль в работе отопительной системы.

Основное предназначение насосно-смесительного узла

С понижением температуры воды и интенсивностью потока теплоносителя в системе как раз и справляется насосно-смесительный узел. Благодаря этому оборудованию, теплые полы можно подключить к уже существующей системе обогрева, имея тепловые и гидравлические расчеты. Смесительная группа для теплого пола оснащена всеми необходимыми приборами, устройствами и приспособлениями, обеспечивающими не только смешивание различных потоков, но и оптимальный расход теплоносителя по отопительным контурам.

Смешивать воду удается в результате подмеса к горячей воде, идущей по основной трубе, жидкости, поступающей в обратном направлении (обратки). Далее, для нормальной работы теплых водяных полов в систему подается под определенным давлением подготовленная, до необходимой температуры вода. Смесительный узел в данном случае играет роль охладительной системы. Этим и обусловлено название блока.

На заметку:  теплый пол с длинными водяными контурами, рассчитанный на обогрев больших площадей, нуждается в принудительной циркуляции теплоносителя, поэтому в комплекте к основному, охлаждающему и распределительному оборудованию, идет циркуляционный насос.

Определившись с назначением насосно-смесительного узла, следует отметить его значение для автономной системы отопления. Благодаря установке этого оборудования, вы можете обеспечить:

• максимально комфортную температуру обогрева в жилых помещениях;
• безопасность эксплуатации отопительной системы с жидким и горячим теплоносителем;
• повысить эксплуатационные возможности отопительных контуров и увеличить срок эксплуатации теплых полов.

На рисунке-схеме показаны основные функции всех элементов насосно-смесительного блока и место расположения каждого прибора.

Комплектация узла и принцип работы оборудования

В основе всей конструкции лежит простой и понятный комплекс оборудования, каждое из которых выполняет свою определенную роль в работе всего устройства. На первый взгляд конструкция довольно сложная, однако при детальном анализе, место и функциональность каждого прибора имеет свое объяснение. В большинстве случаев смесительные узлы комплектуются стандартно. В комплект входят следующие элементы:

• насосное оборудование, обеспечивающее циркуляцию воды в системе. С помощью насоса создается необходимое рабочее давление в трубопроводе, обеспечивается необходимая скорость подачи теплоносителя в водяной контур. На рисунке показаны рекомендуемые положения насоса. Можно использовать в работе насосы с сухим или с мокрым ротором.

На заметку: без установки насоса теплый пол может функционировать только в двух вариантах: при использовании централизованного отопления или при монтаже теплого пола, работающего от системы ГВС.

• узел подмеса — устройство, осуществляющую непосредственную регулировку температуры нагрева теплоносителя. Обычно это трехходовой кран с ручным управлением или трехходовой электромеханический клапан. Основная задача прибора, подпитка основного контура горячей водой. За счет взаимосвязи термостата с краном, осуществляется периодические включения, выключения клапана. Нагретая вода в результате работы поступает в теплый пол в том объеме, в котором необходимо для нормальной работы. При достижении в отапливаемом помещении необходимой температуры, клапан срабатывает в обратном направлении, перекрывая подачу горячей воды.
• коллекторная группа — устройство обеспечивающее сбор и распределение теплоносителя непосредственно циркулирующего в петлях водяного контура. Коллектор состоит из двух частей, гребенка для сбора отработанной воды и гребенка для распределения подготовленного теплоносителя в систему теплых полов. С помощью коллектора можно подключить не один, а несколько водяных контуров. В гребенке имеется для этой цели несколько патрубков, в зависимости от количества водяных контуров. На подающую часть коллектора устанавливается расходомер, контролирующий расход теплоносителя в системе отопления.
• последним звеном в цепи приборов и устройств, стоящих на оснащении насосно-смесительного узла является воздухоотводчик. Это самый простой вариант коллектора, который является сепаратором, обеспечивающим удаление воздуха из водяных контуров системы отопления.

Для справки: Говоря еще раз о насосной группе, можно отметить. Некоторые отопительные котлы имеют в своей конструкции встроенные насосы, поэтому ставить еще один насос на подающую трубу нет необходимости, если речь идет о радиаторном варианте обогрева. Для теплых полов требуются дополнительные усилия, направленные на обеспечения циркуляции воды в контурах.

Перечислив основные элементы блока, следует сказать пару слов о вспомогательных устройствах и приспособлениях, входящих в комплект насосно-смесительного узла. Речь идет о термостатах и клапанах, приводящих в действие насос.

На рисунке представлена принципиальная схема работы насосно-смесительных конструкций, стоящих на оснащении теплых водяных полов.

Если вы решили сделать коллектор своими руками, необходимо брать во внимание на следующий факт. Насос ставится в таком положении, сразу после трехходового клапана, не мешая его работе, а наоборот, вытягивал смешенную воду из него. Т.е. сначала устанавливается трехходовой клапан, потом насосный узел и уже следом за ними, коллектор. В любой другой конфигурации регулировка температуры нагрева теплоносителя и интенсивность циркуляции  будет невозможна.

В дополнение ко всему, можно сказать, что насосно-смесительные блоки принято оснащать байпасом. Это обводная труба, через которую циркулирует теплоноситель в обход клапана и циркулирующего насоса.

Такая схема применяется в тех ситуациях, когда возникает необходимость направить обратку сразу через байпас в систему.

Как видно из описания оборудования, входящего в комплект смесительных станций, ничего сложного в конструкции нет. Поэтому при желании, вы можете сами собрать подобное устройство и обеспечить себе существенную экономию средств.

Трехходовой клапан для смесительного узла. Его место и значение

Основную работу в работе насосно-смесительного узла играет трехходовой кран или автоматизированный аналог устройства, трехходовой клапан. Обычно в продаже уже идут смесительные узлы, укомплектованные подобными устройствами. Если вы решили собрать комплекс самостоятельно, определитесь с функциональностью клапана и с тем, каким образом он должен работать.

По умолчанию модели клапанов имеют настройку на определенные температурные параметры. При желании вы уже самостоятельно можете осуществить настройку прибора под собственную отопительную систему. Для этого достаточно передвинуть термоголовку клапана в нужное положение.

Важно! Трехходовые клапаны имеют низкую пропускную способность, всего 2 м³ в час. Поэтому оптимальным будет использование трехходовых клапанов для смешения теплоносителя при работе с непродолжительными водяными контурами. (Для отопления площадей не более 50м²).

Для работы с водяными контурами большой протяженностью, используются трехходовые клапаны, рассчитанные на большие объемы воды (до 4 м³ в час). Как правило, такие устройства имеют, и ручной вариант управления и оснащаются сервоприводами.  Такие приборы используются с успехом для работы теплых полов в помещениях площадями более 100 м².

Монтаж насосно-смесительного узла. Способы подключения

Собирая теплый пол в своем доме, самая тяжелая работа — это монтаж стяжки. Однако подключение водяных полов к системе отопления так же задача не простая и требующая определенных знаний. Как правило, насосный узел, смеситель и коллектор устанавливаются уже после того, как закончены работы по укладке отопительных водяных контуров. Подключаются смесительные станции в четкой последовательности. Каждый прибор и устройство должно иметь свое место, которое определяет функциональность устройств.

Монтаж оборудования осуществляется в коллекторный шкаф, в отапливаемом помещении или рядом с ним, в непосредственной близости. Все соединения должны выполняться в соответствии с технологией. Для соединения используется резьбовое соединение, холодная сварка или муфтовые соединения. При сборке смесителя и насосной группы своими руками, старайтесь добиваться коротких и удобных соединений, обеспечивающих удобный доступ к каждому элементу конструкции.

Для подключения и нормальной функциональности узла необходимо соблюдать правильное расположение труб и настройку каждого элемента системы:

• балансировочный клапан (требуется расчет места его установки);
• циркуляционный насос (требуется настройка скорости подачи);
• балансировка каждой ветки отопительного контура;
• перепускной, трехходовой клапана (требуется настройка в ручном или в автоматическом режиме);
• провести диагностику готового блока уже в полной комплектации.

Все соединения должны отвечать требованиям тепловых и гидравлических расчетов. Здесь уместно напомнить, что перед тем, как приступать к сборке и монтажу насосно-смесительного узла, важно правильно подобрать оборудование. Мощность насоса, диаметр и пропускная способность трехходового клапана. Число водяных контуров играет роль в выборе гребенок для коллекторной группы. Воздухоотводчики и спускные клапаны так же должны быть установлены в определенных местах.

На сегодняшний день, среди систем отопления используемых в быту, набирают популярность теплые водяные полы. Повышенное внимание со стороны потребителей к этому способу обогрева объясняется высокой эффективностью греющих полов, тем более, когда делается акцент на качество внутренней отделки жилых помещений. Радиаторы отопления далеко не всегда выглядят эстетично, тогда как спрятанный в пол водяной контур абсолютно незаметен.

Подкупает в данном случае и монтаж отопительного оборудования. При правильном планировании и соблюдении всех необходимых технологических тонкостей, сделать теплые полы в собственном доме вполне реально и под силу каждому. Для того, что бы добиться успеха, достаточно иметь представление о том, как работает теплый пол, что входит в комплект оборудования. В процессе работы вам придется столкнуться не только с выбором способа нагрева теплоносителя, подбором и укладкой труб водяного контура и оборудованием стяжки. Ключевым элементом системы отопления «теплый водяной пол» является узел подмеса теплого пола.

Что это за оборудование? Какова его конструкция и назначение? Разберемся с этим вопросами детальнее.

Зачем для системы отопления теплый пол нужен узел подмеса

Теплые полы сегодня можно встретить практически в любых жилых помещениях. Городские квартиры, если позволяют конструктивные особенности жилого объекта, нередко отапливаются подобным образом. Во многих частных домах, в коттеджах водяные полы явление распространенное. Благодаря особенностям конструкции, система теплых полов может использоваться как полноценный, основной обогрев жилых помещений, так и в качестве вспомогательного варианта отопления. Грамотный монтаж, наличие соответствующего оборудования позволит вам использовать водяные полы с максимальной эффективностью. А поможет вам в этом, узел подмеса для ваших теплых полов.

На заметку: следует сказать, что смесительный узел или узел подмеса необходим тогда, когда вы изъявили желание сделать у себя в доме отопление посредством греющих полов. Для других вариантов обогрева подобная техника не требуется.

Принцип работы смесительного узла

Как и все остальные системы отопления, в которых использует жидкий теплоноситель, отопление за счет водяных теплых полов работает по аналогичной схеме:

• источник нагрева (автономный котел или стояк центрального отопления);
• подающий и обратный трубопровод, водяные контуры, укладываемые в пол отапливаемого помещения;
• устройства и приборы регулирующей группы.

Для того, что бы направить в водяной контур поток воды нужной температуры, устанавливается узел подмеса для теплого пола. В противном случае система отопления теплый пол будет пустой тратой денег. Без регулировки температуры теплоносителя ваш пол превратиться в горячую сковороду, а бетонная стяжка и напольное покрытие придут в скором времени в негодность.

Важно! Следует помнить, что смесительный узел способен работать только в том случае, если в системе отопления циркулирует обычная вода.

Монтируется узел в непосредственной близости от отапливаемого помещения, где на поверхность выходят петли отопительного контура. Подключение оборудования делается на обе трубы, на трубопровод подачи горячей воды и на магистраль обратного потока. В результате своей работы, чрезмерно горячий теплоноситель смешивается с остывшей, остывшей отработанной водой, давая в итоге оптимальную температуру воды для греющих труб.

Важно! Если вода в системе имеет не столь критичные для теплых полов значения, узел подмеса ставить не обязательно. Если автономный котел работает на обогрев и обеспечивает подачу горячей воды в бытовых целях, без смесительного узла не обойтись.

Будет уместным сказать. Не следует путать смесительный узел и коллектор. Первый представляет собой комплект оборудования, каждое из которых в отдельности выполняет возложенные на него функции. Коллектор является составной частью узла подмеса и рассчитан на сбор и распределение потоков воды в системе отопления.

Исходя из комплектации, вытекает и принцип работы смесительного блока.

Теплоноситель от источника нагрева поступает к коллектору. Наличие предохранительного клапана и термостата не позволяет горячей воде свободно двигаться дальше. При высокой температуре воды включается в работу автоматический режим. Открывается впускной клапан и к горячему потоку жидкости добавляется холодная вода, поступающая в обратном направлении. При достижении воды необходимых температурных значений, клапан в автоматическом режиме закрывается, прекращая подачу горячей воды в систему. Этот процесс происходит постоянно и бесперебойно во время работы отопительной системы.

Комплектность узла подмеса

Принцип действия оборудования прост и понятен. Другое дело, какие приборы и оснастка обеспечивает функциональность всего блока. Самый простой вариант, который можно сделать своими руками – это смеситель, оснащенный коллектором, предохранительным клапаном и циркуляционным насосом.

Первый выполняет задачи распределения поток по водяным трубам теплого пола. Предохранительный клапан обеспечивает подачу горячей воды в коллектор и контроль за температурой нагрева воды.

Циркуляционный насос сообщает водяному потоку необходимую скорость, обеспечивая интенсивность и равномерность подачи воды в систему теплых полов.

Более сложная конструкция смесителя представляет собой целый набор дополнительных элементов. Помимо уже озвученных приборов, коллектора, предохранительного клапана и подающего насоса, в комплект обычного смесительного узла входят:

• Байпас – элемент, предохраняющий ваше оборудование от перегрузки и перегрева;
• Дренажный, спускной клапан;
• Отсекающий клапан;
• Воздухоотводчики;
• Термореле.

Смесительный узел должен представлять собой компактную конструкцию, способную удачно спрятаться в коллекторный шкаф.

На заметку: если предполагается оборудовать теплые полы в нескольких помещениях, для каждого из них потребуется свой, отдельный смесительный узел. Можно установить один единый блок для всех отопительных контуров, только в этом случае лучше использовать коллектор с большим числом входов и дополнительное количество предохранительной арматуры.

Для оснащения смесителей обычно используются трехходовые и двухходовые клапаны. Второй еще принято называть питающим клапаном. Благодаря его начинке, термостат и датчиком, клапан реагирует на малейшее изменение температуры нагрева воды в системе, открывая или перекрывая подачу воды.

Для отапливаемых помещений площадью свыше 200 м² использование двухходового клапана не рекомендуется.

Трехходовой клапан имеет несколько функций. За счет своей конструкции клапан способен выполнять отвод и смешивание. Благодаря такому устройству в смесительном узле происходит смешивание горячей воды, поступающей от нагревательного прибора с обраткой. Обычно на подмес ставятся клапана с сервоприводами, которые самостоятельно, в автоматическом режиме регулируют уровень подмеса. Дополнив смесительный блок трехходовым клапаном в комплекте с погодозависимым контроллером, вы получите полностью автоматизированную систему регулировки температуры нагрева. К тому же трехходовой клапан рассчитан на работу с теплыми полами большой площади.

Если вы хотите сэкономить на оснащении, используйте клапана регулировки с ручной настройкой. Сэкономив на автоматизации, вы получите для себя лишние хлопоты. При ручной настройке довольно трудно определить оптимальный поток теплоносителя в системе. Автоматика решает эти вопросы проще и быстрее.

Монтаж смесительного узла. Особенности установки

При правильном подборе комплектующих, при соблюдении всех необходимых технических условий, установка смесителя не должна вызывать трудности. Определив место расположения смесительного блока, смоделировав конструкцию коллекторного шкафа, начинайте сборку.

 На будущее. Блок управления теплыми полами должен иметь свободный доступ. В противном случае вам придется столкнуться с трудностями во время эксплуатации.

Сначала подключаются трубопроводы, идущие от нагревательного прибора. Следом устанавливается коллектор. В завершении систему можно оснастить датчиками регулировки напора, давления и термометрами. Важно определить способ расположения гребенок коллектора. От того, к какому источнику нагрева подключена ваша система, зависит способ подключения распределительных гребенок. Это может быть торцевое подключение или обычное, сверху и снизу.

Для магистрали подачи горячей воды лучше использовать металлопластиковые трубы или полимерные материалы. Эти комплектующие способны справится со скачками давления в системе, и прекрасно выдерживают высокие температуры.

Подключение оборудования к водяным контурам осуществляется в четкой последовательности при помощи фитингов. К синим входным патрубкам подключаются трубы, по которым идет остывшая вода в обратном направлении. К красным патрубкам подключается водяная петля, обеспечивающая нагрев пола в отапливаемом помещении.

Если вы планируете сделать теплый пол для обогрева помещений большой площади, вам обязательно потребуется циркуляционный насос. Большая длина водяного контура, большое количество изгибов и малый диаметр греющей трубы приводят к тому, что циркуляция теплоносителя в системе заметно ослабевает. Установив циркуляционный насос, вы обеспечите нормальную подачу подготовленной воды в отопительные контуры. Ставить насос рекомендуется в начале смесительного узла, где подходят подающая труба и подключена обратка.

Монтаж насоса осуществляется в строго горизонтальном положении. Рекомендуется устанавливать насосы с несколькими режимами скоростей. Такие модели позволяют вам в ручном режиме определять необходимую скорость подачи и интенсивность потока.

В заключении

Ознакомившись с тем, какое значение играет для системы отопления «теплые водяные полы» узел подмеса, как устроена его работа, можно сказать пару слов о настройке оборудования. Не имея соответствующей подготовки, такую процедуру лучше доверить специалистам – теплотехникам. Несмотря на то, что монтаж теплого пола и установка смесителя задачи, с которыми вы можете справиться самостоятельно, настройка регулирующей группы требует соответствующей квалификации и знаний.

Дл общей информации отметим пару шагов, с которыми связан процесс настройки смесителя.

• Термоголовки или клапана с сервоприводами лучше снять, что бы они не оказывали влияние на настройку смесительного узла;
• Перепускной клапан выставляется на максимальное значение -0,6 атм, сделав его на данный момент не рабочим;
• Положение балансировочного клапана выставляется согласно расчетам пропускной способности;

Расчеты будут примерно такими:

Где, t1 — это температура воды в подающей трубе от автономного котла или системы ЦО;

t2подачи – это температура воды на входе в водяной контур;

t2обр – это температура воды в обратке, поступающей из петли водяного контура;

Kυт – общепринятый коэффициент, который равен значению 0,9.

Цифры для расчетов берем средние, для работы автономного котла:

t1=95 °С,

t2подачи = 45 °С,

t2обр = 35 °С.

В результате получаем:

Это и есть значение, которое мы выставляем на балансировочном клапане.

Далее настраиваем насос, учитывая пропускную способность балансировочного клапана и необходимую интенсивность потока воды. Если настроить насос с учетом оптимальных параметров вы не можете, установите на нем минимальные режимы работы. В дальнейшем, когда станет ясно, что рабочей скорости насоса не хватает, переустановите агрегат на большую скорость.

• Последний этап связан с балансировкой петлей водяного пола. С этой задачей справляются балансировочные клапаны. Если у вас одна ветка отопительного контура, балансировка не потребуется.

В завершении следует сказать, что собранный узел подмеса и подключенный к системе, требует обязательной обвязки со всей системой обогрева. Соблюдая все необходимые инструкции и рекомендации специалистов, доверив выполнение гидравлических и тепловых расчетов специалистам, вы можете рассчитывать на благополучный исход вашего мероприятия. Смесительный узел, собранный по всем правилам, позволит работать вашей домашней системе отопления максимально эффективно. К тому же, вы существенно повысите уровень комфорта в доме и собственную безопасность.

Используемые источники:

• http://spetsotoplenie.ru/tyoplyi-pol/komplektuyushhie-dlya-pola/zachem-nuzhen-smesitelnyj-uzel-teplogo-pola.html
• https://tehinstal.ru/oborudovanie/zachem-nuzhen-nasosno-smesitelnyj-uzel.html
• https://otopleniehouse.ru/smesitelnyj-uzel-dlya-otopleniya/
• https://znatoktepla.ru/teplyj-pol/nasosno-smesitelnyj-uzel-dlya-teplogo-pola.html
• https://znatoktepla.ru/teplyj-pol/uzel-podmesa-dlya-tyoplogo-pola.html
