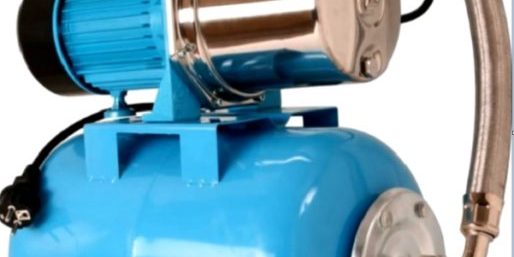

Насосная станция с эжектором облегчает подъем живительной влаги с больших глубин

Содержание:

Эжектор – что это такое? Данный вопрос часто возникает у владельцев загородных домов и дач в процессе обустройства автономной системы водоснабжения. Источником поступления воды в такую систему, как правило, является предварительно пробуренная скважина или колодец, жидкость из которых необходимо не только поднять на поверхность, но и транспортировать по трубопроводу. Для решения таких задач используется целый технический комплекс, состоящий из насоса, набора датчиков, фильтров и водяного эжектора, устанавливаемого в том случае, если жидкость из источника необходимо откачивать с глубины, превышающей десять метров.

Эжектор водоструйный с фланцевыми соединениями

В каких случаях нужен эжектор

Прежде чем разбираться с вопросом о том, что такое эжектор, следует выяснить, для чего нужна насосная станция, оснащенная им. По сути, эжектор (или эжекторный насос) представляет собой устройство, в котором энергия движения одной среды, перемещающейся с высокой скоростью, передается другой среде. Таким образом, у эжекторной насосной станции принцип работы основан на законе Бернулли: если в сужающемся сечении трубопровода создается пониженное давление одной среды, это вызовет подсос в формируемый поток другой среды и ее перенос от места всасывания.

Всем хорошо известно: чем больше глубина источника, тем тяжелее поднять воду из него на поверхность. Как правило, если глубина источника составляет более семи метров, то обычный поверхностный насос уже с трудом выполняет свои функции. Конечно, для решения такой проблемы можно применить более производительный погружной насос, но лучше пойти другим путем и приобрести эжектор для насосной станции поверхностного типа, значительно улучшив характеристики используемого оборудования.

Внешний эжектор, подготовленный для погружения в скважину

За счет применения насосной станции с эжектором увеличивается напор жидкости в основном трубопроводе, при этом используется энергия быстрого потока жидкой среды, протекающей по его отдельному ответвлению. Эжекторы, как правило, работают в комплекте с насосами струйного типа – водоструйными, жидкостно-ртутными, парортутными и паромасляными.

Особенно актуальным эжектор для насосной станции является в том случае, если надо увеличить мощность уже установленной или планируемой к установке станции с поверхностным насосом. В таких случаях эжекторная установка позволяет увеличить глубину забора воды из резервуара до 20–40 метров.

Обзор и работа насосной станции с внешним эжектором

Виды эжекторных устройств

По своему конструктивному исполнению и принципу действия эжекторные насосы могут относиться к одной из следующих категорий.

Паровые

При помощи таких эжекторных устройств из замкнутых пространств откачиваются газовые среды, а также поддерживается разреженное состояние воздуха. Работающие по такому принципу устройства имеют широкую область применения.

Паровой эжектор для турбины с маслоохладителем

Пароструйные

В таких устройствах для отсасывания газообразных или жидких сред из замкнутого пространства используется энергия струи пара. Принцип работы эжектора данного типа заключается в том, что пар, вылетающий из сопла установки с большой скоростью, увлекает за собой транспортируемую среду, выходящую через кольцевой канал, расположенный вокруг сопла. Эжекторные насосные станции данного типа применяются преимущественно для быстрого откачивания воды из помещений судов различного назначения.

Установка подогрева воды с помощью пароструйного эжектора

Газовые

Станции с эжектором данного типа, принцип действия которых основан на том, что сжатие газовой среды, изначально находящейся под низким давлением, происходит за счет высоконапорных газов, используются в газовой промышленности. Описанный процесс протекает в камере смешения, откуда поток перекачиваемой среды направляется в диффузор, где происходит его торможение, а значит, рост давления.

Воздушный (газовый) эжектор для химической, энергетической, газовой и других отраслей промышленности

Конструктивные особенности и принцип действия

Элементами конструкции выносного эжектора для насоса являются:

• камера, в которую всасывается перекачиваемая среда;
• смесительный узел;
• диффузор;
• сопло, поперечное сечение которого сужается.

Устройство выносного эжектора

Как работает любой эжектор? Как сказано выше, функционирует такое устройство по принципу Бернулли: если скорость движения потока жидкой или газовой среды увеличивается, то вокруг него формируется область, характеризующаяся низким давлением, что способствует возникновению эффекта разрежения.

Если правильно подобрать форму трубы и скорость потока, то в отвод, расположенный в суженной части, будет засасываться воздух или жидкость

Итак, принцип работы насосной станции, оснащенной эжекторным устройством, заключается в следующем:

• Жидкая среда, которую перекачивает эжекторная установка, поступает в последнюю через сопло, поперечное сечение которого меньше, чем диаметр входной магистрали.
• Проходя в камеру смесителя через сопло с уменьшающимся диаметром, поток жидкой среды приобретает заметное ускорение, что способствует формированию в такой камере области с пониженным давлением.
• За счет возникновения в смесителе эжектора эффекта разрежения в камеру всасывается жидкая среда, находящаяся под более высоким давлением.

Если вы решили оснастить насосную станцию таким устройством, как эжектор, имейте в виду, что перекачиваемая жидкая среда поступает в него не из скважины или колодца, а от насоса. Сам эжектор при этом располагается таким образом, чтобы часть жидкости, которая была откачана из скважины или колодца посредством насоса, возвращалась в камеру смесителя через сужающееся сопло. Кинетическая энергия потока жидкости, поступающей в камеру смесителя эжектора через его сопло, передается массе жидкой среды, всасываемой насосом из скважины или колодца, обеспечивая тем самым постоянное ускорение ее движения по входной магистрали. Часть потока жидкости, которую откачивает насосная станция с эжектором, поступает в рециркуляционную трубу, а остальная – в обслуживаемую такой станцией водопроводную систему.

Подключение насоса с внешним эжектором

Разобравшись с тем, как работает насосная станция, оснащенная эжектором, вы поймете, что ей требуется меньше энергии для того, чтобы поднять воду на поверхность и транспортировать ее по трубопроводу. Таким образом, не только повышается эффективность использования насосного оборудования, но и увеличивается глубина, с которой может быть произведено откачивание жидкой среды. Кроме того, при использовании эжектора, всасывающего жидкость самостоятельно, насос защищен от работы вхолостую.

Устройство насосной станции с эжектором предусматривает наличие в ее оснащении крана, устанавливаемого на рециркуляционной трубе. При помощи такого крана, который регулирует поток жидкости, поступающей к соплу эжектора, можно управлять работой данного устройства.

Виды эжекторов по месту установки

Приобретая эжектор для оснащения насосной станции, имейте в виду, что такое устройство может быть встроенным и внешним. Устройство и принцип работы эжекторов двух этих типов практически ничем не отличаются, различия состоят лишь в месте их установки. Эжекторы встроенного типа могут помещаться во внутреннюю часть корпуса насоса, либо монтироваться в непосредственной близости от него. Эжекционный насос встроенного типа отличает ряд достоинств, к которым следует отнести:

• минимум места, необходимого для установки;
• хорошая защищенность эжектора от загрязнений;
• отсутствие необходимости в установке дополнительных фильтров, защищающих эжектор от нерастворимых включений, содержащихся в перекачиваемой жидкости.

Центробежный насос с встроенным эжектором

Между тем следует иметь в виду, что высокую эффективность эжекторы встроенного типа демонстрируют в том случае, если их используют для откачивания воды из источников небольшой глубины – до 10 метров. Еще одним значимым недостатком насосных станций с эжекторами встроенного типа является то, что они издают достаточно сильный шум при своей работе, поэтому располагать их рекомендуется в отдельном помещении или в кессоне водоносной скважины. Следует также иметь в виду, что устройство эжектора данного типа предполагает использование более мощного электродвигателя, приводящего в действие и саму насосную установку.

Выносной (или внешний) эжектор, как следует из его названия, устанавливается на определенном расстоянии от насоса, причем оно может быть довольно большим и доходить до пятидесяти метров. Эжекторы выносного типа, как правило, размещают непосредственно в скважине и подключают к системе посредством рециркуляционной трубы. Насосная станция с выносным эжектором также требует использования отдельного накопительного бака. Этот бак необходим для того, чтобы обеспечивать постоянное наличие воды для рециркуляции. Наличие такого бака, кроме того, позволяет снизить нагрузку, приходящуюся на насос с выносным эжектором, и уменьшить количество энергии, необходимой для его функционирования.

Насос с внешним эжектором

Использование эжекторов выносного типа, эффективность которых несколько ниже, чем у встраиваемых устройств, позволяет осуществлять откачивание жидкой среды из скважин значительной глубины. Кроме того, если сделать насосную станцию с внешним эжектором, то ее можно не размещать в непосредственной близости от скважины, а смонтировать на расстоянии от источника водозабора, которое может составлять от 20 до 40 метров. При этом важно, что расположение насосного оборудования на таком значительном расстоянии от скважины не отразится на эффективности его работы.

Изготовление эжектора и его подключение к насосному оборудованию

Разобравшись в том, что же такое эжектор и изучив принцип его действия, вы поймете, что изготовить это несложное устройство можно и своими руками. Зачем изготавливать эжектор своими руками, если его без особых проблем можно приобрести? Все дело в экономии. Найти чертежи, по которым можно самостоятельно сделать такое устройство, не представляет особых проблем, а для его изготовления вам не потребуются дорогостоящие расходные материалы и сложное оборудование.

Как сделать эжектор и подключить его к насосу? Для этой цели вам необходимо подготовить следующие комплектующие:

• тройник с внутренней резьбой;
• штуцер;
• муфты, колена и другие фитинговые элементы.

Комплектующие для самодельного эжектора

Изготовление эжектора осуществляется по следующему алгоритму.

1. В нижнюю часть тройника вкручивают штуцер, причем делают это так, чтобы узкий патрубок последнего оказался внутри тройника, но при этом не выступал с его обратной стороны. Расстояние от торца узкого патрубка штуцера до верхнего торца тройника должно составлять порядка двух-трех миллиметров. Если штуцер чересчур длинный, то торец его узкого патрубка стачивают, если короткий, то наращивают при помощи полимерной трубки.
2. В верхнюю часть тройника, которая будет соединяться с всасывающей магистралью насоса, вкручивают переходник с наружной резьбой.
3. В нижнюю часть тройника с уже установленным штуцером вкручивают отвод в виде уголка, который будет соединяться с рециркуляционной трубой эжектора.
4. В боковой патрубок тройника также вкручивают отвод в виде уголка, к которому посредством цангового зажима присоединяют трубу, подающую воду из скважины.

Самодельный эжектор в сборе

Все резьбовые соединения, выполняемые при изготовлении самодельного эжектора, должны быть герметичными, что обеспечивается применением ФУМ-ленты. На трубе, по которой будет осуществляться забор воды из источника, следует разместить обратный затвор и сетчатый фильтр, который защитит эжектор от засорения. В качестве труб, при помощи которых эжектор будет подключаться к насосу и накопительному баку, обеспечивающему рециркуляцию воды в системе, можно выбрать изделия как из металлопластика, так и из полиэтилена. Во втором варианте для монтажа нужны не цанговые зажимы, а специальные обжимные элементы.

После того как все требуемые соединения выполнены, самодельный эжектор помещают в скважину, а всю трубопроводную систему заполняют водой. Только после этого можно осуществить первый пуск насосной станции.

Глубокое залегание водоносного слоя – распространенная проблема, хорошо знакомая многим владельцам земельных участков. Обычное поверхностное насосное оборудование либо вовсе не может обеспечить дом водой, либо подает ее в систему слишком медленно и со слабым напором.

Такая проблема требует скорейшего разрешения. Согласитесь, покупка нового насоса – мероприятие затратное и не всегда финансово оправданное. Разрешением такой ситуации может стать эжектор для насосной станции водоснабжения.

Мы подскажем вам, как выбрать подходящий агрегат и установить его без помощи специалистов. А также приведем пошаговый инструктаж по изготовлению и подключению самодельного эжектора. Все этапы работ сопровождаются наглядными фотографиями.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображенийЭжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистралиЭжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройстваК эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напорЭжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматамУстройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкцийДля установки эжектора у насосного агрегата должно быть два входящих отверстияВоспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройствоНа всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачкиИспользование эжектора в откачке с глубины свыше 7 мНасос-автомат с конструктивно встроенным эжекторомКонструкция устройства для повышения напораМодель насоса-автомата с выносным эжекторомПрименение в системе автоматического поливаВариант подключения эжектора к поверхностному насосуСамодельные модели эжекторов для оснащения насосаОбратный клапан на всасывающем отверстие

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

Использование самодельного внешнего варианта

Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками.

Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п.

Собственноручная сборка эжектора

Собирают устройство следующим образом:

1. Соединяют нижнюю часть тройника со штуцером так, чтобы патрубок выхода находился вверху, а штуцер с меньшим диаметром оказался внутри эжектора.
2. Затем нужно доработать конструкцию, спилив узкую часть штуцера, если она выступает из тройника.
3. Если штуцер оказался слишком коротким, его наращивают, используя полимерную трубку.
4. На верхнюю сторону тройника навинчивают переходник с наружной резьбой.
5. К другому концу переходника с помощью фитинга присоединяют водопроводную трубу ПВХ.
6. Теперь к нижней стороне тройника, в которую уже вставлен узкий штуцер, следует присоединить отвод в виде уголка.
7. К этому отводу присоединяют трубу, по которой будет поступать обратный поток воды к эжектору.
8. К боковому патрубку тройника присоединяют еще один уголок.
9. К этому уголку с помощью цангового зажима присоединяют трубу, по ней будет всасываться вода из скважины, колодца и т.п.

Расстояние между краем тройника и штуцера должно составлять примерно 2-3 мм. Это обеспечит создание области разрежения с необходимыми характеристиками. Для закрепления рециркуляционной трубы используют обжимную гайку.

Получается, что к внутренней резьбе нижнего патрубка тройника присоединяют одновременно два элемента. Один из них (штуцер) находится внутри тройника, а второй (уголок) – снаружи. Чтобы оба они поместились на одном резьбовом соединении, следует срезать часть резьбы штуцера.

Разумеется, все резьбовые соединения должны быть уплотнены и загерметизированы. Чаще всего для этого используют ФУМ ленту. Иногда для подключения эжектора к насосной станции применяют не металлопластиковые трубы, а конструкции из полиэтилена.

Для их монтажа следует использовать особые обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.

Все резьбовые соединения эжектора следует тщательно уплотнить и загерметизировать, например, с помощью ФУМ-ленты или другого подходящего материала

Порядок подключения труб

О том, с помощью каких именно труб будет подключен выносной эжектор, следует подумать заранее. Полиэтиленовые конструкции хорошо гнутся при нагреве, что позволяет обойтись без уголков при подключении эжектора. Трубу просто сгибают в подходящем месте и под нужным углом, а затем присоединяют к эжектору.

Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в монтаже, чем аналогичные конструкции из металлопластика

Итак, устройство имеет три выхода, к каждому из которых следует подключить соответствующую трубу. Сначала обычно устанавливают трубу, через которую будет выполняться забор воды из источника. Она присоединяется к боковому выходу из эжектора.

На конце этой трубы в обязательном порядке устанавливается обратный клапан, а также сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы опуститься глубоко под воду. Но не стоит производить забор воды у самого дна источника, поскольку это может привести к засорению эжектора, даже несмотря на наличие фильтра.

Затем можно присоединить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер. Это магистраль, по которой производится рециркуляция воды. Второй конец этой трубы следует подключить к емкости, из которой будет отбираться вода для создания обратного потока.

Третья труба – это обычная водопроводная магистраль. Одним концом она монтируется на верхний патрубок эжектора, а второй присоединяют к поверхностному насосу. Следует помнить, что диаметр трубы, по которой выполняется забор воды из источника, должен превышать размеры трубы, по которой вода подается в эжектор.

К выносному эжектору подключают три трубы: патрубок для всасывания воды из источника, трубу, соединяющую устройство с насосом и магистраль для рециркуляции воды

Если на подаче использована дюймовая труба, то для всасывания рекомендуется брать трубу на четверть дюйма больше. После того, как все соединения выполнены, эжектор опускают в воду.

Перед первым пуском системы ее необходимо заполнить водой. Насос заливают через специальное отверстие. Трубы, ведущие к эжектору, также необходимо залить водой.

Перед запуском насосной станции с эжектором необходимо заполнить водой поверхностный насос, а также все трубы, соединенные с эжектором

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

1. Залить воду в насос через специальное отверстие.
2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
3. Включить насос примерно на 10-20 секунд и сразу отключить.
4. Открыть кран и стравить часть воздуха из системы.
5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
6. Снова включить насос.
7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
8. Открыть любой водопроводный кран.
9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки (+)

Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

Выводы и полезное видео по теме

В этом видеоматериале подробно рассмотрен вопрос глубины всасывания поверхностного насоса и варианты решения проблемы с помощью эжектора:

Здесь наглядно продемонстрирован принцип работы эжектора:

Эжектор – несложное, но очень полезное устройство. Это удобный и практичный способ улучшить характеристики работы насосного оборудования в частном доме. Но монтаж эжектора, особенно выносной модели, должен быть выполнен правильно, только так можно обеспечить заметное повышение напора воды.

Всем заинтересованным в вопросе выбора и подключения эжектора, предлагаем присоединится к обсуждениям и оставлять комментарии к статье. Форма для комментариев находится ниже.

Эжекторные насосы подают воду в помещения там, где поблизости нет централизованной магистрали водоснабжения. Такие агрегаты могут поднимать воды с больших глубин – до 50-и метров.

Рассмотрим, какие существуют эжекторные насосы, какими обладают преимуществами по сравнению с другими типами насосных систем, и как они работают. Также учтем самые важные моменты в их работе и монтаже.

Содержание

Разновидности

Насосы этого типа разделяются на модели с вмонтированным эжектором и выносным. Разберемся с каждым более подробно.

С выносным эжектором

Такие насосы для забора воды необходимо опускать вглубь колодца или скважины. Насос с выносным эжектором имеет две трубы. По одной из них жидкость под определенным напором подается в эжектор. Это приводит к тому, что вырабатывается своеобразная всасывающая струя.

Насос с внешним эжектором по своим характеристикам значительно уступает моделям с встроенным эжектором. Все дело в специфике конструкции.

</p>

Так, насос с эжектором выносного типа будет «бояться» загрязненной воды, и попадания внутрь конструкции воздуха. Его КПД заметно ниже, но выносной эжектор насоса имеет и свое существенное преимущество – его можно располагать внутри жилого помещения.

С вмонтированным эжектором

Внутренний центробежный эжекторный насос поднимает воду с помощью созданного искусственным путем разряжения.

Ввиду особенностей конструкции, эжекторный насос стоит намного дороже обычных устройств этого типа, так как способен поднимать воду даже с больших глубин вплоть до 50-и метров.

Высокая производительность, правда, несколько компенсируется за счет большого уровня шума, издаваемого во время работы устройства.

Поэтому, эжекторные насосы монтируются исключительно в подвалах и подсобных помещениях жилых домов.

Современный пароэжекторный вакуумный электронасос – хорошее решение для организации системы водоснабжения на большом предприятии и при орошении больших территорий с растительностью.

Преимущества, принцип работы и тонкости монтажа

Поверхностный насос с внешним эжектором имеет следующие плюсы:

• работа с большими глубинами вплоть до 50-и метров;
• небольшие габариты и масса станции;
• удобство подведения воды к объекту;
• возможность работы в экстремальных условиях – при температуре от -20 до + 130 градусов.

</p>

Конечно, не каждый пароэжекторный насос может похвастаться всеми вышеперечисленными преимуществами. Так, некоторые модели могут работать в условиях сильного мороза, другие – нет.

Как работает устройство?

Пароэжекторный насос имеет довольно простой принцип действия – небольшое количество воды, которое расположено в специальном баке устройства, используется для вспомогательного втягивания жидкости. Принцип действия простой, но очень эффективный.

Хотя, такая система не имеет серьезной производительности. Но, пока никто не изобрел новой насосной системы, которая сможет вытягивать жидкость с большей глубины. Поэтому, насос с эжектором для воды так популярен сегодня.

Эжектор для насоса всегда опускается на нужную глубину – для забора воды, а насосная система монтируется на поверхности – для удобства пользования и регулировки водозаборной системой.

Что нужно учесть при подключении?

Вакуумный электронасос эжекторный (не важно, это насос с выносным эжектором или вмонтированным) обязательно должен монтироваться с соблюдением всех рекомендаций (они есть в инструкции к конкретной модели устройства).

К примеру, после выходной трубы обязательно нужно ставить обратный вентиль. Он предотвратит работу агрегата на «холостом ходу». Труба, втягивающая воду, должна располагаться на глубине минимум 1 м. Диаметр колодца, при этом, не должен быть меньше 12 см. в диаметре.

Если вы приобрели дорогой эжектор для насоса, то можно его еще и доработать – установить автоматику. Она позволит автоматизировать работу системы, а также сможет значительно продлить эксплуатационный срок вашего агрегата.

Поверхностный насос с внешним эжектором, а также насос с эжектором внутреннего типа, монтируются с помощью двух дополнительных манипуляций:

1. Для рециркуляции на трубе нужно смонтировать специальную прокладку. Она протягивается от эжектора до напорного трубопровода. Затем эжектор для насоса подсоединяется к всасываемому отверстию оборудования.
2. Патрубок – фильтр воды, а также обратный кран должны аналогичным образом монтироваться к всасываемой трубе эжектора.


Если нужно, то вышеописанная система рециркуляции дополнительно оснащается краном настойки. Он необходим, если вода в колодце находится на уровне, значительно превышающем уровень, на которое рассчитано оборудование.

Водный напор на эжекторе можно отрегулировать путем увеличения давления в системе подачи воды. Есть даже устройства, обладающими «тонкими» деталями настройки этого параметра. Обычно эта деталь подробно прописана в документации к агрегату.

Центробежный насос с эжектором – делаем сами

Для самостоятельной сборки агрегата необходимо подготовить:

1. Тройник с торцами – основу нашей самоделки.
2. Штуцер – потоковый проводник.
3. Отводы и муфты – для сборки эжектора.

Далее действуем в такой последовательности:

1. Берем тройник (должен быть рассчитан на установку с внутренней резьбой).
2. К низу тройника привинчиваем штуцер (патрубок должен «смотреть» вверх). При этом, выходной патрубок должен находиться внутри устройства. Если патрубок слишком длинный, то его нужно урезать, если короткий – нарастить. Расстояние от штуцера до тройника должно составлять не более четырех мм.
3. К верхней части тройника прикрепляем двухторцовый переходник. Один его торец затем будет установлен на основу, а второй будет выполнять роль фитинга под трубу.
4. Второй фитинг крепится к нижней части тройника, на штуцер. Он будет играть роль отвода, и на него будет «повешена» труба рециркуляции.
5. Бока тройника оборудуются уголком с цангой на конце. Она необходима для дальнейшего подключения устройства ко входу трубопровода.

Важно! Все соединения на резьбе нужно дополнительно уплотнять полимерами. Если у вас ПВХ трубы, то в роли цанговых фитингов будут выступать специальные обжимные трубки для ПВХ.

</p>

Как только сборка устройства будет завершена, его нудно подключить с домашней системе подачи воды. Если у вас система с внешним эжектором, к нему придется подключить дополнительные три трубы:

1. К боковому торцу тройника. Так как он будет погружен на дно, его нужно оснастить дополнительным фильтром для воды.
2. К нижней части тройника. Эта труба в дальнейшем подключается к напорной системе. Именно она создает водный поток.
3. К верхней части тройника. Выводится на поверхность, а затем подключается к входному каналу насоса. Увеличивает давление жидкости.

Эжектор – мощное и оправданное устройство. Он способен обеспечить любое здание достаточным напором воды, а его автоматика – защитит оборудование от работы «вхолостую», перегревов и перепадов напряжения.

Такой агрегат будет «верен вам» на протяжении десятилетий. Но, только при условии полного соблюдения всех рекомендаций, правил эксплуатации и систематического технического обслуживания.

Поверхностные насосы для скважин

Выбор правильного типа поверхностного насоса для скважины основывается на гидрогеологических характеристиках и суточном потреблении воды. Гидравлические характеристики включают:

• статический уровень — постоянный уровень воды в скважине, может снижаться или повышаться в зависимости от сезонной подпитки грунтовыми водами (характерно для песчаных скважин);
• динамический уровень — уровень воды в скважине после каждодневного потребления;
• дебит скважины — объем поступления воды в скважину из водяного пласта за единицу времени (м^3//сутки).

Суточное потребление воды не должно превышать дебит скважины. Если вы намерены использовать воду для полива, а дебит скважины низкий, тогда необходимо иметь запасной резервуар, наполняйте в период минимального потребления. Узнать дебит скважины можно отбивкой уровня поплавком. Перед забором воды, отбивают статический уровень. Затем выполняют отбор воды в мерную емкость. Засекают время набора, потом вторично отбивают уровень и находят разницу уровней. Допустим отобрали 1 м³ воды за 45 минут, в скважине уровень упал допустим на 1 м. (динамический уровень), что для внутреннего диаметра 100 мм составит объем 8 литров. Пусть промежуток времени от начала отбора до вторичного замера составит 1 час, тогда дебит скважины: 1000 — 8 = 992 л/ч или 23,8 м³/сутки.

При статическом уровне воды не больше 7,5-8 метров потребуется поверхностный поршневой, центробежный (вихревой), или ручной насос.

Параметры и качество скважины

Ручные насосы

Ручной насос

Цены на оголовок скважины

Оголовок для скважины

Подходят для неглубоких скважин. Дачный вариант.

Преимущества:

• недорогой;
• прост в монтаже и обслуживании;
• экономит электроэнергию.

Недостатки:

• трудоемкий процесс извлечения воды из скважины;
• необходимо наполнение перед прокачкой;
• сложно подключить к типовой домашней сантехнике;
• чем глубже вода, тем сложнее ее прокачать.

Центробежные насосы

Теоретически предельная глубина уровня воды, которую можно поднять из скважины используя вакуум, не превысит 10,3 м. На деле нормальное атмосферное давление составляет 76 мм. ртутного столба, что равно 10, 3 м. водяного столба. Чтобы поднять воду на эту высоту надо создать абсолютный вакуум. Принимают в расчет гидравлическое сопротивление при прохождении воды в трубе. Вот и получается, что лучшие производители поверхностных центробежных насосов указывают максимальную глубину всасывания 8-9 метров, при условии монтажа поближе к устью скважины, чтобы избежать гидравлических потерь.

Насосная станция

Цены на популярные модели насосных станций

Насосная станция

Станции включают: гидроаккумулятор, центробежный насос, реле давления автоматического пуска.

Станцию используют, где уровень воды не превышает 10 м., но для этого ее надо устанавливать в шахту (кессон) ниже уровня земли на 1,5-2 м. Шахту строят из бетонных колец, продают готовые пластиковые и металлические кессоны. Иногда станцию устанавливают в подвале, соединив всасывающую линию (водозабор) через траншею со скважиной. Преимущества центробежных насосов:

• недорогой;
• легко подобрать по нужным техническим характеристикам;
• в комплект входит ЗИП;
• рабочее колесо из нержавеющей стали;
• простота монтажа, обслуживания и ремонта.

Недостатки:

• шумный (проблема, если установлен в доме);
• большой пусковой импульс;
• требуется стабильное напряжение и частота.

Поршневые или плунжерные насосы

Поршневый насос

Одно поршневые насосы двойного действия отлично подходят для откачки воды из неглубоких скважин. Наиболее распространенные — DURO и POMPCO.

Преимущества:

• недорогой ремонтный комплект позволяет самостоятельно менять износившиеся детали;
• нет проблем с запчастями;
• низкий пусковой всплеск;
• 20 лет работы с чистой водой.

Недостатки:

• создает шум при работе;
• для моделей двигателя переменного тока нужен инвертор.

Видео – С какой глубины может поднять воду насосная станция

Поверхностный насос для скважины 10 метров

Устанавливают в подвалах или кессонах поближе к устью скважины. Как правило они входят в состав насосной станции, имеют встроенный в гидравлическую часть эжектор, создающий дополнительное разряжение во всасывающей трубе.

Использование внешнего эжектора на принципе действия трубки Вентури позволяет извлекать воду на глубинах 10 и более метров.

Трубка Вентури

Принцип работы. Внутри трубы сужение (напоминает форму песочных часов). Скорость потока, проходя через сужение увеличивается. Законы динамики определяют, что увеличение скорости потока сопровождается падением давления. В результате образуется область пониженного давления. Разность давлений внутри трубы и снаружи втягивает среду (воздух, жидкость, порошок), находящуюся снаружи. Итальянский ученый Г. Б. Вентури (1746-1822) впервые наблюдал это явление, которое также тесно связано с теоремой Бернулли. Швейцарский математик Даниэль Бернулли в 1738 году получил взаимосвязь между давлением, скоростью и другими физическими свойствами жидкости. Чаще всего трубка Вентури использует это отрицательное давление, чтобы втянуть вторую жидкость в первичный поток. Этот эффект нашел множество применений в различных отраслях промышленности.

Принцип действия насоса с внутренним эжектором

Струйные насосы состоят из трех секций: центробежный насос, пакет струйного эжектора, донный клапан.

Центробежный струйный насос со встроенным в корпус эжектором

Вращение крыльчатки с высокой скоростью создает центробежную силу , которая обеспечивает циркуляцию жидкости, движущейся через сопло эжектора. Струя воды, проходящая через сопло с большой скоростью создает дополнительное разряжение во всасывающей системе, что позволяет поднимать воду.

Существует четыре основных типа струйных насосов, которые различаются в зависимости от области применения и размера:

1. Используются в больших объемах, таких как нефтяные скважины, глубина которых варьируется 2000-5000 метров.
2. Используются в случаях, когда вода находится близко к поверхности — в скважинах автономного водоснабжения. Эжекторы крепятся болтами к передней части насоса.
3. Для водозабора, где уровень воды ниже уровня земли составляет 10 м. и глубже.
4. Миниатюрные устройства используются для небольших применений, таких как аквариумы, бассейны.

Основными характеристиками, которые следует учитывать при выборе струйных насосов, являются:

• расход;
• напор;
• давление;
• мощность;
• номинальная мощность;
• диаметр на выходе;
• рабочая температура.

Обратите внимание: если внешнее и внутреннее давление превышают спецификации материалов и величину давления, горловина насоса может разрушиться и вызвать повреждение или снижение расхода.

Встроенный эжектор эффективно работают для забора воды с глубины 8-9 метров, если глубина забора 10 м., то следует устанавливать их ниже уровня земли на 1,5- 2 метра. Выбрать насос для установки внешнего эжектора довольно просто: гидравлическая часть будет иметь два отверстия в лобовой крышке для подсоединения двухтрубной системы. Подбирая нагнетательную и лифтовую трубу надо сделать так, чтобы их суммарное сечение не превышало внутренний диаметр эксплуатационной колонны. Нагнетательную линию собирают меньшего диаметра, чем лифтовые трубы. Конец трубы по которой происходит подъем воды оборудуют фильтром, обратным тарельчатым или шаровым клапаном.

Полезная информация о глубинных насосах для скважин в нашей статье. Все о разновидностях скважинных глубинных насосов, критерии выбора насоса.

Поверхностный насос для скважины 15 метров

Поднять воду с глубины 15 метров способны ручные поршневые насосы при условии, если поршень будет располагаться ближе к статическому уровню. Центробежные струйные насосы с внешним эжектором тоже вполне успешно справятся с этой задачей. Есть два типа эжекторов: для эксплуатационных колонн внутреннего диаметра 100 мм. и более, а также для диаметров 50 мм. Принцип работы их одинаков, конструкция несколько отличается.

Скважинный эжектор

Схема представляет собой комбинацию поверхностного центробежного насоса, забойного сопла и расположения трубки Вентури. Обвязку используют в скважинах малого диаметра для подъема воды с глубины 15 метров и более. Насос под давлением подает воду в сопло. Увеличение скорости потока приводит к снижению давления в точке А, что, в свою очередь, втягивает воду через донный клапан во впускную трубу В. Затем объединенный поток поступает в трубку Вентури, где скорость постепенно уменьшается и напор восстанавливается. Избыточный поток отводится на поверхность через регулирующий вентиль С, который также поддерживает необходимый рециркуляционный поток к соплу.

А вот схема обвязки для эксплуатационной колонны 50 мм диаметра.

Однотрубный эжектор

Здесь принцип работы такой же: вода подается на эжектор в между трубное пространство. Пройдя через сопло эжектора, создается область разряжения, вода поступает из скважины по всасывающей трубе, попадает на выкидной патрубок, далее к потребителю.

Преимущества использования:

• конструкция применима для обвязки эксплуатационных колонн 50 мм в диаметре;
• легкий доступ ко всем движущимся частям на поверхности земли;
• относительно низкие затраты на покупку, монтаж, обслуживание.

Эффективность работы данной схемы ниже, по сравнению с обычной обвязкой центробежным насосом. Зато использование скважинного эжектора позволяет поднять воду, где уровень достигает более 30 метров.

Рекомендации по выбору насоса с внешним эжектором

Насосы DP-81 и DP-100 идеально подходят для обвязки скважин диаметром 100 мм. с глубиной всасывания до 21 метра. В комплект входят 2 типа эжекторов: E 25, E30.

Таблица 1. Характеристики насоса с внешним эжектором.

Гидравлические характеристики (число оборотов двигателя 2 800об/мин)
Модель	Тип эжектора	Высота установки эжектора, м	Допустимые значения «давления нагнетания», бар
1.5	2	2.5	3	3.5
Табличный расход, Q л/ч
DP-81	E 25	9	2130	1400	720
12	1720	1000	400
15	1210	570
E 30	9	1780	1330	940	610	350
12	1500	1090	730	440	240
15	1250	870	560	310
DP-100	E 25	9	2570	1860	1110	460
12	1980	1410	710
15	1390	940	370
E 30	12	1760	1340	970	640	410
15	1510	1110	770	510	270
18	1250	900	610	340	140
21	730	440	240

Предупреждение: насосы не должны работать ниже своего минимального «давления нагнетания», как показано в таблице. Иначе возникнут отрицательные моменты: потеря расхода, появление воздуха в воде, колеблющийся манометр. Шумы являются признаками кавитации, вызывая повреждение компонентов насоса, включая подшипники.

Пример: DP-81 с эжектором E25 на глубине всасывания 9 м. не должен работать при давлении ниже 1,5 бар. DP-100 с эжектором E30 на глубине всасывания 21 м. не должен работать при давлении нагнетания ниже 2,0 бар. Если кавитация не устранена, возможно, необходимо увеличить давление.

Для DP-81 и DP-100 используйте нагнетательные линии из труб диаметром 25 мм., всасывающих (лифтовых) труб диаметром 32 мм. Идеальный вариант для эксплуатационной колонны внутреннего диаметра 100 мм. — трубы диаметрами 40 и 50 мм. соответственно. При выборе насоса рассчитайте расстояние от места установки до скважины, если это горизонтальный участок, то прибавьте еще 6% от расстояния к глубине статического уровня. Допустим, что это расстояние равно 50 м., а расстояние до уровня воды 15 метров, тогда общее расстояние будет равно 15 + 3 = 18 м. Тогда надо выбрать DP-100 с эжектором E 30. Обратите внимание на разницу производительности Q л/мин от глубины установки эжектора: например, для DP-81 c эжектором E 25 при установке на глубину 9 м максимальный расход составит — 2130 л/мин, а при установке эжектора на глубину 15 м., показатель расхода снизится почти в 2 раза — 1210 л/мин.

Инструкция установки поверхностного насоса с внешним эжектором

Обвязка насоса трубами происходит в последовательности:

Шаг 1. Знакомимся с инструкцией по установке.

Инструкция

Шаг 2. Затем проверяют комплектацию, готовят фитинг: обратный клапан, фильтр, соединительные муфты, колена на 90 градусов большого радиуса, трубы НПВХ. Откручивают 2 болта крепления блока эжектора, снимают блок.

Снятие внешнего эжектора

Шаг 3. В корпус блока эжектора снизу вворачиваем патрубок НПВХ, а на него фильтр с обратным клапаном. Фитинг на 32 мм. Внутрь блока эжектора вворачиваем трубку Вентури. Затем пропускаем внутрь нагнетательной трубы (диаметр 25 мм.) трубку Вентури и соединяем с блоком эжектора. Соединения сажаем на ленту ФУМ.

Сборка скважинного эжектора

Шаг 4. К блоку эжектора сверху собираем всасывающую линию. Собранную конструкцию опускаем в скважину.

Спуск эжектора в скважину

Шаг 5. К спущенным в скважину трубам подсоединяем насос. На фото показана работа скважинного струйного эжектора.

Присоединение насоса

Шаг 6. Осталось подключить насос к резервуару, подсоединить кабель к двигателю, залить воду через горловину, чтобы заполнить трубы и гидравлику насоса, затем включают «пуск».

Подключение напорной линии к резервуару

Рекомендации: определите глубину спуска эжектора, замерьте расстояния, определите сколько материала надо для обвязки. Трубы не должны опираться на насос, подложите подставку, скважину закройте пластиковой заглушкой.

Видео – Поверхностный насос для скважин | Установка поверхностного насоса для скважин

Поверхностный насос для скважины 30 метров

С ростом глубины увеличивается напор, поэтому для статического уровня 30 м. понадобится насос мощнее, нежели DP-100.

Поверхностный насос с выносным эжектором LEO AJDm110/4H

Максимальная высота всасывания составляет 40 метров, что гарантирует определенный запас мощности для подъема воды с глубины 30 метров.

Производитель LEO выпускает для глубоких скважин насосы нового типа с гибким валом.

Его устанавливают на устье скважины. Гибкий вал выпускают длиной 25, 45 метров — глубина с которой можно откачивать воду. Этот тип насосов больше относится к полупогружным нежели к поверхностным. Их монтируют на эксплуатационную колонну диаметром 50 мм. Может стать альтернативой ручному насосу.

Гидравлическая часть состоит из 2-шлангов, вставленных один в другой. Внутрь пропущен гибкий вал, соединенный с головкой насоса винтового типа.

Винтовой насос

Несмотря на небольшие размеры, максимальная производительность составляет 1,8 м^3//ч, а напор — 90 метров. Шланг опускают в скважину на заданную глубину, соединяют гибкий вал с валом редуктора электродвигателя. Достоинство насоса состоит в том, что электродвигатель находится наверху. В случае засорения насоса отсоединяют гибкий вал, вытаскивают шланг, промывают.

Отзывы о поверхностных насосах для скважин

Составим таблицу 10 лучших поверхностных насосов, пользующихся наибольшим спросом у покупателей.

Таблица 2. Лучшие поверхностные насосы.

Марка	Тип	Давление, бар	Напор, м	Расход, м 3 /ч	Глубина уровня воды, м
Grundfos MQ 3-35	многоступенчатый, самовсасывающий	7.5	44	4.1	8
AJDm110/4H	с внешним эжектором	9	100	2.2	30-40
Pedrollo JSWm 2CX (JSWm 10MX	самовсасывающий со встроенным эжектором	7	37	4.8	8,5-9
Pedrollo JSWm 2CX (JSWm 10MX	самовсасывающий, вихревой	8	38	8
APM 100, 150, 200 (Speroni)	с выносным эжектором	7	64	1,8 2,7	10-40
BG и BGM (3, 5, 7, 9, 11 (Lowara)	самовсасывающий со встроенным эжектором	9	46-60	2-4	8-9
JET 112 T от DAB	самовсасывающий со встроенным эжектором	6-8	50	2-3	8-9
Calpeda NGLM 4 / A	самовсасывающий со встроенным эжектором	8	50	2-4	9
JMC 100	центробежный самовсасывающий	7.5	44.5	3	8
Джилекс Джамбо 70/50 Н / 3702	самовсасывающий	8	50	4.2	9
Лучшие насосные станции глубокого подъема воды
Grundfos JPD 4-54 PT-V	с выносным эжектором	6	54	27
ELITECH САВ 800/24Э	с выносным эжектором	6	45	2.4	25
Джилекс Джамбо 50/28 Ч-18	с выносным эжектором	3	28

Здесь подобраны станции и насосы со встроенным эжектором или внешним исполнении. Для автоматизации процесса добычи воды из скважин рекомендуют к этим насосам приобрести гидроаккумулятор с реле давления. Обычно покупают готовую насосную станцию. Производитель подсчитал оптимальный объем резервуара для данного типа насоса.

Чтобы насосное оборудование работало бесперебойно, надо правильно подобрать насос. Кроме статического, динамического уровня, дебита скважины, среднего потребления на человека в сутки необходимо определить общую высоту подъема воды от зеркала до высшей точки подачи. Не забывайте горизонтальный участок, 6%-10% от которого надо прибавить к высоте подъема. Так определите необходимый напор.

Самовсасывающие поверхностные насосы без встроенного эжектора лучше устанавливать в подвальных помещениях или кессонах. Чем короче будет расстояние до поверхности воды, тем меньше гидравлические потери. Повороты и сужения водопроводных линий тоже увеличивают гидравлические сопротивления. Приобретите накопительную емкость для полива, так вы создадите запас воды, если суточный дебит скважины низкий.

Узнайте, какая схема водоснабжения частного дома с гидроаккумулятором, а также ознакомьтесь с ее устройством и процессом запуска, в специальной статье на нашем портале.

Цены на поверхностный скважинный насос

Поверхностный насос

Можно было рассмотреть еще один тип насоса — компрессор. Его используют для подъема воды из скважины методом эрлифта. Способ не нашел широкого распространения. Часто используют погружные, полупогружные и глубинные насосы, но их устройство сложнее, стоимость и ремонт тоже обходится недешево. Лучший вариант для неглубоких скважин —поверхностный насос.

Используемые источники:

• http://met-all.org/nasosy/ezhektor-chto-eto-takoe-printsip-raboty-ustrojstvo-ezhektornyj-nasos.html
• https://sovet-ingenera.com/vodosnab/nasosy/ezhektor-dlya-nasosnoj-stancii.html
• https://nasosovnet.ru/centr/ezhektornyj-nasos.html
• https://remont-book.com/poverxnostnyj-nasos-dlya-skvazhiny/
