Насосная станция не отключается. Что делать? Причина неисправности.

Автор: · Октябрь 17, 2017

Ранее я рассказывал о такой проблеме насосной станции, как частое включение даже при закрытом кране воды. Подробно прочитать можно в статье: «Часто включается насосная станция». Сегодня же рассмотрим иную неисправность, когда насосная станция не отключается вовсе при прерывании подачи воды. А также отключается при нормальной подаче воды. Основная причина, а чаще она и единственная, заключается в реле давления.

Коротко о том, что такое реле давления.

Такое устройство в насосной станции представляет собой выключатель, способный замыкать и размыкать цепь в соответствии с установленным давлением.

При падении давления воды до нижний границы электрическая цепь замыкается, насосная станция начинает работать и качать воду. При достижении верхнего предела цепь размыкается, насосная станция отключается.

Насосная станция не отключается. Причина в реле давления.

Для правильной работы насосной станции, чтобы она включалась и отключалась как положено, необходимо отрегулировать реле. На первый взгляд это может показаться довольно сложной задачей. Но настройка выключателя — это простая и быстрая работа, требующая минимальных навыков, которую мы можем делать самостоятельно. Как правило, существуют различные типы выключателей, но принцип действия у них одинаков, поэтому регулировка производится в соответствии с одинаковыми и простыми инструкциями.

Чтобы отрегулировать этот механизм, нужно подтянуть или ослабить регулирующие гайки (1 и 2 на картинке ниже).

Первая гайка называется «дифференциальной», поскольку она регулирует разность значения давления, при котором насосная станция будет запускаться и останавливаться. Как правило, она расположена на меньшей боковой пружине. Заводская настройка — это дифференциал в 20 psi или в 1,4 bar, является стандартным и рекомендуемым. Вы можете отрегулировать дифференциал под свои нужды, комфорт. Поворачивая малую регулировочную гайку на реле по часовой стрелке, чтобы увеличить, или против часовой стрелки, чтобы уменьшить дифференциал. Данное действие редко требуется.

Малая пружина также считается регулирующей показатель запуска станции. И это понятно, ведь она изменяет дифференциал. Закручивая ее, мы уменьшим значение запуска, а откручивая — увеличим.

Вторая гайка, расположенная на центральной пружине, определяет значение давления, при котором мы хотим, чтобы насос отключился. Поворачивая гайку по часовой стрелке, увеличиваем значение давления, при котором насосная станция отключится. Например, отключалась при 3,5 bar, повернув на четверть оборота, стала отключаться при 3,9.

Заключение

Таким образом приходим к выводу, что насосная станция не отключается по причине неверной настройки реле. Нам нужно отрегулировать большую пружину, уменьшив показатель, при котором насос отключится. Т.е. прокрутив гайку против часовой стрелки. Например, стрелка манометра достигает 4 бар, при этом насосная станция не отключается. Уменьшив показатель всего на 0,1 бар — до 3,9, насосная станция будет работать правильно.

Обратите внимание, что слишком малая разница в диапазоне приведет к тому, что насосная станция будет чаще включаться и отключаться. В свою очередь, это приведет к быстрому выходу из строя самого насоса. А слишком большая разница не удобна для пользования.

Стоит заметить, что вместе с наладкой реле, нужно под эти параметры и подстраивать гидроаккумулятор, проще говоря, накачать в бачок необходимое количество воздуха. Чтобы определить, сколько нам нужно накачать в мембранный бак, умножим показатель запуска насосной станции на 0,9. Например, станция запускается при 1,8 bar, умножаем 0,9, получаем приблизительно 1,6 bar.

Мы разобрали и выяснили причину, почему насосная станция не отключается после закрытия крана. Подробнее о том, как регулировать реле, рассмотрим в следующей статье.

390—> Насосная станция (или, как её ещё называют, насос-автомат) – это один из самых удобных, практичных и недорогих способов организовать водоснабжение в доме, коттедже, офисе, или производственном здании. При этом применяют оборудование различных фирм. Конструкция насосных станций различных производителей примерно одинаковая (за исключением дорогих и эксклюзивных моделей с частотными преобразователями). Поэтому, при выяснении, почему не включается насосная станция, причины отказов будут одинаковые независимо от производителя.

Пример установки насосной станции Джамбо 70/50

Итак, почему же насосная станция может отказаться включаться и перекачивать воду. Причин может быть несколько. Для начала, разберём: почему чаще всего не включается насосная станция.

Не запускается двигатель

Самая банальная причина, почему насосная станция долго не включается, является банальное отсутствие питания на двигателе. Неисправность возникает, если:

1. Не поступает электроэнергия из-за неисправностей в вилке или розетке, перетёрся шнур питания, отгорели провода на клеммах мотора.
2. Окислились контакты реле давления. После зачистки наждачной бумагой работоспособность восстанавливается.
3. Обрыв в обмотках двигателя. Целостность проверяют тестером. Если диагноз подтвердился или есть запах горелой изоляции мотор заменяют или отдают на перемотку.
4. Вышел из строя ротор двигателя. Его также проверяют тестером, при необходимости – ротор нужно заменить.
5. Пусковой конденсатор не функционирует из-за потери ёмкости или внутреннего замыкания. После проверки тестером, конденсатор меняют на исправный.

Взрывной чертёж насосной станции Джамбо 70/50

Мотор гудит, но не вращается

Такая ситуация характерна для сельской местности, где напряжение в электросети нередко падает ниже нормы. Если напряжение низкое – двигатель вполне может отказаться вращаться. Для решения проблемы устанавливают стабилизатор. Гудение при запуске также будет возникать при неисправном пусковом конденсаторе. Причиной, почему не включается насосная станция, а только «мычит», бывает долгий простой оборудования. Например, при консервации на зиму. За время бездействия крыльчатка насоса успевает «слипнуться» с корпусом и у двигателя не хватает мощности сдвинуть её с места. Для устранения неисправности вал несколько раз проворачивают вручную.

Электрика насосной станции Джамбо

Крыльчатка насоса вращается, но вода не поступает

1. Засорение обратного клапана, установленного на том конце трубы, который опущен в скважину или водоём. Придётся разобрать его, чтобы очистить от песка и ила, которые препятствуют открытию.
2. Отсутствие воды во всасывающем трубопроводе. Она может уйти при отключении электроэнергии или длительных остановках. Для нормализации работы достаточно залить в трубопровод воду через специальное отверстие на корпусе насосе.
3. Увеличение зазора между крыльчаткой и корпусом из-за истирания их абразивными частицами, содержащимися в воде. Достаточно заменить насос, но не всю станцию.
4. Понижение уровня воды в колодце или скважине. Проблему решают, опуская всасывающий трубопровод или шланг до погружения конца ниже поверхности воды. И мы же помним – что поверхностные насосы забирают воду с глубины до 8 метров?

Пересохший колодец

Частое включение

Самый большой износ оборудования происходит в момент пуска насоса – именно здесь в обмотках двигателя появляются весьма значительные пусковые токи. Поэтому — при таком режиме работы быстро изнашивается оборудование. Причиной может быть:

1. Небольшая вместимость гидроаккумулятора. Для увеличения объёма параллельно подсоединяют дополнительный бак.
2. Неправильная настройка пределов срабатывания реле давления. Увеличивают разницу между нижним и верхним значениями.
3. Недостаточное или завышенное давление внутри гидроаккумулятора. После снятия крышки через ниппель манометром замеряют давление (норма 1 — 1,5 атм.). В зависимости от показаний стравливают или подкачивают воздух.
4. Неплотное перекрытие всасывающего отверстия обратным клапаном. Вода быстро стекает обратно, заставляя насос часто включаться. Если после очистки герметичность не восстановилась, клапан меняют на новый.
5. Порвана мембрана. Вода будет подаваться толчками. Подобные симптомы характерны и при отсутствии давления в воздушной камере гидробака. Нормальную работу восстанавливают заменой пришедших в негодность деталей и регулировкой давления в воздушной камере.
6. Нарушение герметичности трубопровода и мест соединения. Через неплотности в систему будет попадать воздух, из-за чего краны будут «плеваться». Протечки устраняют подручными средствами или сваркой.

Большинство неисправностей несложно устранить самостоятельно. Для этого не требуются какие-либо особые инструменты и познания. Однако замену мембраны или груши лучше доверить специалисту. В нашем интернет-магазине Вы всегда сможете найти мембрану для любого гидроаккумулятора любого производителя. Позвоните или напишите нам прямо сейчас!

В

Похожие статьи

Как подобрать насосную станцию для дачи

В нашей статье разберём критерии выбора для насосной станции на дачу. Чтобы правильно подобрать насосную станцию — обязательно прочтите статью.

В

Возврат к списку

• Теплые полы

• Монтаж

• Пластиковые баки

• Джилекс

• Проектирование

• Котлы

• Насосные станции

• Насосы скважинные

• Водонагреватели

• Радиаторы отопления

• Электрические нагреватели

Похожие статьи

Как подобрать насосную станцию для дачиВ нашей статье разберём критерии выбора для насосной станции на дачу. Чтобы правильно подобрать насосную станцию — обязательно прочтите статью.

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

• позволяет всем приборам функционировать в заданном режиме;
• чутко реагирует на изменение порогов включения/выключения;
• активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая насосную станцию, вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

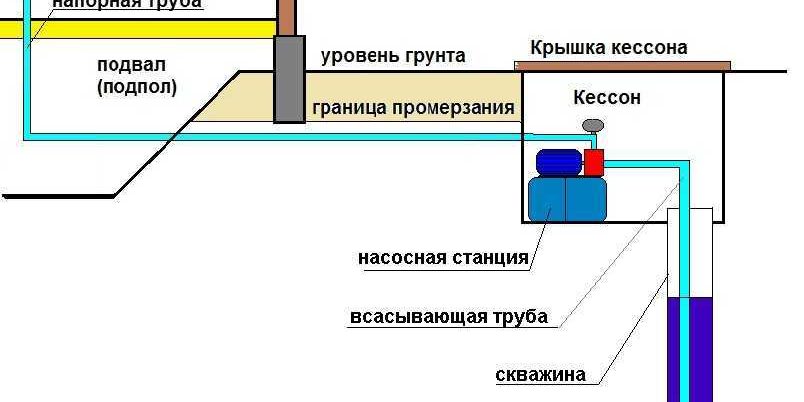

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображенийПрибор крепится сбоку и имеет стандартный внешний вид. Заводские установки -1,4/2,8 атм.Особенностью конструкции прибора является манометр, встроенный в корпус реле давленияПрибор установлен в точке подачи воды в гидробак. Начальное значение давления – 1,5 атм.Для удобства обслуживания манометр встроен в корпус, но само реле закреплено снаружиОригинальное реле давления GrundfosРеле с интегрированным манометром AL-KOОтечественное реле давления ВихрьОборудование марки Gardena для дачи

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображенийКлеммы для земли имеют наружное подключение и представляют собой два винта, к которым и крепятся желто-зеленые проводаПровода питания подключают к клеммам в верхней части устройства: две предназначены для фиксации коричневого провода, две – для синегоБольшая пружина отвечает за нижний предел давления. Настройка осуществляется с помощью маленькой гайки, накрученной сверхуМаленькая пружина отвечает за дельту (ΔР) – разницу двумя границами давления, верхней и нижней. С помощью гайки можно эти границы немного раздвинутьКлеммы для подключения заземляющего проводаКлеммы для подключения фазы и ноляБольшая пружина и ее назначениеМаленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображенийПеред включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручнуюДля тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленнымиУстройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочкаНасосная станция с блоком автоматикиМанометр встроен в корпус релеМониторинг работы оборудованияСигнализация при «сухом ходе»

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к гидробаку или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

• чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
• чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
• движение гайки по часовой стрелке – увеличение параметров, против – снижение;
• для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
• перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите по ссылке, чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображенийОтключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работатьЗакручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результатаПроизводим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работыЗакончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешноЭтап 1 – подготовка оборудованияЭтап 2 – регулировка величины включенияЭтап 3 – регулировка величины отключенияЭтап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображенийЧтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чисткуКачество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложенийДаже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводовДля очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку. Действовать нужно очень осторожноЗабился патрубок подключения к гидробакуЧистка входного отверстия в релеЗасорились электрические контактыЧистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

31.01.2019 | Водопровод | | Статью прочитали: 1771 раз

Ремонт насосной станции своими руками

Зная самые распространенные и частые причины поломок насосной станции, можно попробовать выполнить её ремонт своими руками. В тех ситуациях, когда насосная станция гудит, а вода не поступает из крана, или, наоборот, когда насосная станция не запускается и не наполняет водой гидроаккумулятор.

В данной статье строительного журнала samastroyka.ru мы разберёмся с наиболее типичными проблемами насосных станций, а также рассмотрим, как их можно решить собственными усилиями.

Ремонт насосной станции — основные причины поломки

Конструкция насосной станции не слишком сложная, хотя и не лишена электроники. Именно она отвечает за давление воды в трубопроводе, нередко ломается или требует чёткой регулировки. Насосная станция состоит из таких узлов с механизмами: насоса с электродвигателем, реле давления, расширительного бака (он же гидроаккумулятор), манометра и фильтра с обратным клапаном.

Поэтому чаще всего, ремонт насосной станции связан именно с гидроаккумулятором и мембраной или с реле, которое отвечает за требуемый уровень давления воды в системе водоснабжения. Ниже будут приведены самые распространенные причины поломки насосных станций.

Выход из строя мембраны гидроаккумулятора

Возможно, вы нередко замечали, что вода из крана льётся вперемешку с воздухом, или такую ситуацию, когда насосная станция слишком часто включается. Так вот, проблемы в данном случае могут быть вызваны из-за повреждения резиновой мембраны внутри гидроаккумулятора.

Кроме того, иногда причинами поломки может стать и отсутствие требуемого давления в гидроаккумуляторе. Чтобы накачать гидроаккумулятор воздухом, следует взять обычный насос и довести объем воздушной массы в мембране до значения, которое бы превышало на 0,2 атм. нижний предел срабатывания насосной станции.

Из-за чего вода может не поступать из насосной станции

Если вода не идет из насосной станции, то прежде чем относить её в мастерскую, можно попробовать решить проблему самостоятельно. В данном случае, ремонт насосной станции своими руками, следует осуществлять последовательно:

1. Сначала потребуется проверить, поступает ли к насосной станции электричество, и не слишком ли занижено напряжение. Если проблема именно в низком напряжении, то потребуется осуществить его стабилизацию, осуществив подключение стабилизатора напряжения. 2. Если насосная станция гудит, а вода из неё не идет. Самая распространенная причина — это скопление большого количества воздуха в насосной станции (просто станция завоздушена). Чтобы стравить воздух, следует открутить болт сверху насосной установки, и дождаться пока из отверстия не начнёт поступать вода.

Также, проблемы могут наблюдаться и вследствие неправильного монтажа. О том, как подключить насосную станцию правильно, читайте в другой статье сайте.

3. Остальными причинами, являются: выход из строя насоса, заклинивание двигателя, вследствие поломки подшипников. Кроме того, нередко после длительного простоя, в насосной станции образуются слишком толстые солевые отложения, из-за чего не может нормально вращаться ротор или крыльчатка обдува.

Чтобы отремонтировать насосную станцию в данном случае, нужно попробовать повернуть её ротор вручную.

4. Если насосная станция включается и слышно как работает двигатель, но вода из неё все равно не поступает, нужно проверить, если требуемый объем воды в емкости или колодце. Также, возможно, сильно засорился фильтр тонкой и грубой очистки, возможен порыв подающего трубопровода.

Что делать, если насосная станция часто включается?

Причины, из-за которых насосная станция всё время включается, могут быть следующими:

1. В гидроаккумуляторе насосной станции нет давления из-за повреждения мембраны или по причине разгерметизации. Следует накачать гидроаккумулятор.

2. Мембрана гидроаккумулятора повреждена. Потребуется заменить резиновую мембрану. К сожалению, ремонту насосная станция в данном случае не подлежит, только замена мембраны.

3. Возможны утечки в системе водоснабжения. В первую очередь обязательно следует проверить исправность обратного клапана, который обязательно должен быть установлен перед насосной станцией. Возможно, именно из-за того, что обратный клапан «не держит», вода и уходит обратно в трубопровод.

4. Неправильно выставлено давление в насосной станции. Чтобы решить подобного рода проблему, следует проверить нижний и верхний порог давления, и при необходимости его подкорректировать. О том, как выполняется регулировка насосной станции, читайте здесь.

Важно — чем больше по значению будет разница между нижним и верхним порогом давления, тем реже по времени будет включаться насосная станция.

6. Гидроаккумулятор насосной станции слишком маленького объёма. К сожалению, это еще одна довольно распространенная причина, из-за которой насосная станция постоянно включается.

Почему насосная станция не включается

Насосная станция может не включаться по целому ряду причин. Самыми распространенными из них, являются:

1. Неправильно отрегулировано реле давления. Другими словами, выставлено слишком большое значение, из-за чего слабомощный насос просто не в силах набрать требуемое давление. Для решения данной проблемы, и ремонта насосной станции своими руками, нужно выставить меньшее давление или произвести замену насоса на более мощный агрегат.

2. Выход крыльчатки насосной станции из строя.

3. Слишком маленькое напряжение в сети 220 Вольт.

4. Обратный клапан или фильтр насосной станции засорились или вышли из строя. Также, причинами этому, может быть и поломка реле блока управления давлением насосной станции.

5. Не хватает мощности насосной станции для того, чтобы поднять воду на определенную высоту. Кроме того, причинами может быть и слишком зауженный трубопровод, вследствие чего, динамическое сопротивление в нём, превышает напор воды.

Рекомендации по обслуживанию насосной станции

2. Время от времени производите проверку и чистку реле давления насосной станции, осуществляйте подтяжку контактов питания насоса, осматривайте болт и отверстие, предназначенное для стравливания воздуха.

3. В том случае, если насосная станция тянет ил со дна колодца, поставьте на дно емкость с грузиком, а в ней разместите всас. Теперь вода из колодца не будет поступать с илом.

4. Сначала начните ремонт насосной станции своими руками с проверки. Для этого возьмите ведро с чистой водой и опустите в него всас, после чего включите насосную станцию. Если установка благополучно заработала, то ищите причину поломки далеко от неё.

Как правило проблема связаны с засорением всасывающей трубы проложенной к насосной станции, фильтров или из-за низкого уровня воды в колодце.

5. Если насосная станция не выключается, то причин этому несколько — утечки в системе водоснабжения и выход из строя реле давления.

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Следующий шаг

Вы проверили устройство на загрязнение и на электросистему, так почему насос не качает воду до сих пор? Теперь осмотрите и тщательно проверьте само устройство. В насосе есть фильтрующее устройство, которое может быть засорено. В этом случае прочистите его либо замените. Такая проблема засорения может встречаться и с обратным клапаном насосной станции.

Если все в порядке, то далее идет более неблагоприятный вариант. Если насос вдруг работал при том что в резервуаре не было жидкости, то датчик внутри устройства мог попросту перегореть из-за перегрева. В этом случае своими руками уже ничего не сделаешь. Не рекомендуется даже идти к специалисту, потому что водяной насос уже не будет показывать столько надежный результат, как в былые времена.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Неисправности защитных систем насосов

Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.

В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.

Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.

Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.

Используемые источники:

• https://lizza-villa.ru/nasosnaya-stanciya-ne-otklyuchaetsya
• https://my-teplo.ru/articles/pochemu_ne_vklyuchaetsya_nasosnaya_stantsiya.html
• https://sovet-ingenera.com/vodosnab/nasosy/rele-davleniya-dlya-nasosnoj-stancii.html
• https://samastroyka.ru/remont-nasosnoj-stancii.html
• https://mr-build.ru/newsanteh/nasos-ne-kacaet-vodu-iz-skvaziny-priciny.html
