Насосная станция не качает воду – причины и способы исправления

Непрерывная подача воды в дом зависит от стабильности работы гидравлического оборудования. У выхода из строя могут быть разные причины, как конструкционные, так и эксплуатационные. Многие из них можно устранить самостоятельно, поэтому, когда насосная станция не качает воду, стоит провести своевременную диагностику основных узлов.

Насос не всегда способен выйти в рабочий режим. Фактически жидкость поступает через выходной патрубок, но максимального значения по количеству атмосфер она не успевает набрать. Соответственно верхний предел параметра не достигается, хотя отключения не происходит, и насосная станция работает.

Явление может быть следствием таких событий:

• пониженное напряжение, подающееся на электроприборы;
• малая мощность насоса либо наличие эксплуатационного износа сопрягающихся элементов конструкции;
• потери воды из-за некачественного соединения на технологических стыках, а также возможный прорыв трубы или одного из элементов гидравлической схемы;
• завоздушивание труб, характерное для определенных моделей поверхностных насосов.

Случается, что не качает насосная станция должным образом из-за того, что эксплуатационные характеристики ее не способны достичь поставленных перед ней задач.

Устройство комплекса

Параметры изначально подобраны или рассчитаны неверно. В расчетах не учитывались или приводились к большой погрешности значения:

• высота водяного столба из колодца либо скважины;
• уровень размещения потребителей;
• диаметр водопровода;
• глубина забора жидкости и пр.

В длительно эксплуатируемом оборудовании могут проявляться следствия его износа:

• крыльчатка изменяется в геометрических параметрах;
• на корпусе возникают трещины или последствия коррозии;
• повреждаются мембраны вибрационных насосов;
• резиновые элементы теряют эластичность и минимизируют герметичность.

В подобных ситуациях насосная станция не набирает необходимого усилия для полноценной работы, но частичная подача будет осуществляться. Верхнего порога давления достичь не удастся. При этом гидравлика может функционировать без остановки, что может привести к скорому выходу из строя электрической части.

Кардинальным решением вопроса является полная замена водоподающего комплекса на аппаратуру с требуемыми характеристиками.

Также можно понизить заданное наивысшее значение  давления. При выявлении поломок достаточно провести визуальную диагностику и приобрести ремонтный комплект прокладок или расходных материалов. Поврежденный корпус по возможности укрепляется герметиком или эпоксидной смолой.

ВИДЕО: Станция водоснабжения. Основные неисправности, причины и рекомендации по выбору

Разберемся, почему насосная станция не при полном соответствии эксплуатационных характеристик не выдает нужный результат. Наиболее вероятными ситуациями являются наличие в цепи утечек.

Перед запуском необходимо проверить на отсутствие протечек

Причина кроется в разгерметизации трубопровода:

• протекает запорная арматура;
• повреждена труба из-за коррозии или механическим способом;
• в соединительных стыках ослабло крепление из-за ослабления хомутов либо недостаточной герметизации узла.

Необходимо провести тщательный осмотр всей длины водопровода от заборной точки до потребителей.

Виновником того, что оборудование не закачивает требуемый объем жидкости, может быть пониженное напряжение в электросети. Замеряем текущее значение и при необходимости ставим стабилизатор.

Стабилизатор напряжения

Проблемой поверхностных насосов является возможное проникновение порций воздуха. Это часто случается в системах, которые не имеют эжекторов. Событие случается вследствие того, что вода уходит ниже, к месту установки обратного клапана. Может случиться разгерметизация трубы на стыке с насосом или на участке, расположенном между насосом и заборным участком.

Владельцы автономного водоснабжения могут сталкиваться с ситуацией, при которой после запуска насоса не происходит подача жидкости к потребителям. Фактически система не подает признаков работоспособности, и насосная станция не качает воду. В подобных случаях стоит выполнить следующие действия:

• контролируется наличие напряжения в сети, которая подходит к дому;
• проверяется подача тока на реле давления и на двигатель насоса, который визуально не поврежден, но не качает воду;
• осуществляется визуальный контроль кабеля на выявления повреждений;
• тестером или мультиметром замеряем наличие электроэнергии, предварительно сняв крышку с реле, там же будет видно возможное подгорание контактов, прерывающих цепь;
• если до реле ток доходит, а далее электрические детали не срабатывают, то виновником может оказаться электродвигатель, поэтому необходимо отвинтить крышку на контактах борно («коробку» на моторе) и выявить целостность узла;
• при выявлении характерного запаха жженой обмотки электродвигателя стоит отдать его в ремонт, так как самостоятельно перемотать обмотку не выйдет.

Необходимо учитывать, что на каждом из типов станций (с поверхностным или глубинным насосом) могут проявляться различные или общие негативные явления.

ВИДЕО: Почему станция постоянно включается и выключается

Конструкция моделей насосных станций классического типа, с установленным насосом на поверхности, может иметь три типа:

• эжектор встроен в конструкцию насоса;
• эжектор вынесен за конструкцию;
• не предусмотрена установка эжектора.

Проблемы могут иметь следующий характер:

• Во всасывающей трубе отсутствует вода. Предварительно необходимо заливать воду в поверхностные насосы, не имеющие эжектора. В противном случае подача жидкости будет исключена. Если жидкость заливалась, но впоследствии «ушла», то это – свидетельство разгерметизации на одном из стыков или некачественном обратном клапане.
• Нарушение герметичности соединения всасывающей трубы. В таком случае происходит несанкционированная подкачка воздуха в систему. Важно провести визуальный контроль стыков и работоспособность входного фильтра.
• Проблемы с обратным клапаном. Забиться может не только клапан, но и его сетчатый фильтр. Причиной бывает небольшая глубина колодца или скважины, что приводит к засорению песком, илом или глиной. Достаточно поднять с глубины заборную часть и провести чистку.
• Заклинивание крыльчатки. Случается, что после длительного перерыва в работе происходит фиксация крыльчатки в одном положении. Мощности мотора не хватает для ее проворота. Достаточно самостоятельно вручную прокрутить вал несколько раз вокруг своей оси, чтобы снять напряжение.

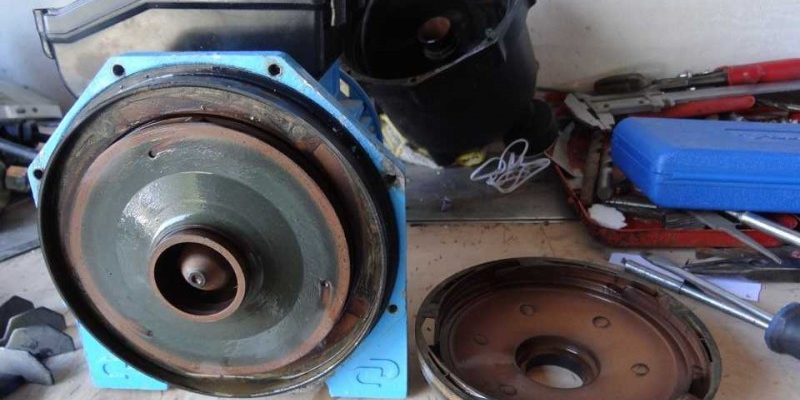

Так выглядит крыльчатка

• Сгоревший конденсатор также является частой причиной проблем с насосом. Во время старта будет слышаться характерный звук, при котором не происходит вращение крыльчатки.
• Понижение уровня воды. Отсутствие воды на стороне потребителя свидетельствует нередко о снижении уровня жидкости в скважине. Это явление может быть сезонным для отдельных регионов.

Для достаточного объема воды необходимо перед ее обсадкой правильно определить дебит и, соответственно, выбрать подходящее оборудование.

О том, как правильно рассчитать дебит скважины вы узнаете в статье «Погружной насос Малыш – обзор, технические характеристики, описание моделей»

• Большое количество абразивных частиц приводит к скорому износу определенных элементов. Выработке может подвергаться корпус или проходные каналы, а также посадочные гнезда клапанов. Также подвергается износу крыльчатка. Устранить проблему можно заменив изношенные элементы или агрегат в целом.

Стоит учесть, что в некоторых случаях проблема может быть комплексной. Причин в подобном случае будет несколько, и устранять их придется последовательно.

ВИДЕО: Почему не качает воду насосная станция

Проблемы и неисправности насосных станций и их исправление

Все насосные станции состоят из одинаковых частей и поломки у них, в основном, типичные. Не имеет разницы, оборудование это Грундфос, Джамбо, Алко или каких-либо других фирм. Болезни и их лечение одинаковое. Разница в том, насколько часто эти неисправности случаются, но их перечень и причины обычно идентичны.

Иногда вы замечаете, что насос работает уже долго и никак не отключится. Если смотреть на манометр, то видно, что насосная станция не набирает давление. В этом случае ремонт насосной станции дело длительное — придется перебрать большое количество причин:

Частые включения насоса и короткие промежутки его работы ведут к быстрому износу оборудования, что очень нежелательно. Потому ремонт насосной станции надо проводить сразу после обнаружения «симптома». Такая ситуация возникает по следующим причинам:

Небольшое количество воздуха в воде присутствует всегда, но когда кран начинает «плеваться», значит что-то работает неправильно. Причин тоже может быть несколько:

Первое что стоит проверить — напряжение. Насосы очень требовательны к напряжению, при пониженном просто не работают. Если с напряжением все нормально, дело хуже — скорее всего неисправен мотор. В этом случае станцию несут в сервисный центр или ставят новый насос.

Если система не работает — надо проверить электрическую часть

Из других причин — неисправность вилки/розетки, перетерся шнур, отгорели/окислились контакты в месте крепления электрокабеля к мотору. Это то, что вы сможете проверить и устранить самостоятельно. Более серьезный ремонт электрической части насосной станции проводят специалисты.

Сначала стоит проверить, есть ли вода в колодце или скважине. Далее проверяете фильтр и обратный клапан. Может они забились или неисправны. Чистите, проверяете работоспособность, опускаете трубопровод на место, снова запускаете насосную станцию.

Проверяем крыльчатку — это уже серьезный ремонт насосной станции

Если не помогло, может заклинила крыльчатка. Тогда попробуйте вручную провернуть вал. Иногда после длительного простоя он «прикипает» — зарастает солями и сам сдвинуться не может. Если руками сдвинуть лопасти не получилось, возможно крыльчатку заклинило. Тогда ремонт насосной станции продолжаем тем, что снимаем защитный кожух и разблокируем крыльчатку.

Следующий шаг

Вы проверили устройство на загрязнение и на электросистему, так почему насос не качает воду до сих пор? Теперь осмотрите и тщательно проверьте само устройство. В насосе есть фильтрующее устройство, которое может быть засорено. В этом случае прочистите его либо замените. Такая проблема засорения может встречаться и с обратным клапаном насосной станции.

Если все в порядке, то далее идет более неблагоприятный вариант. Если насос вдруг работал при том что в резервуаре не было жидкости, то датчик внутри устройства мог попросту перегореть из-за перегрева. В этом случае своими руками уже ничего не сделаешь. Не рекомендуется даже идти к специалисту, потому что водяной насос уже не будет показывать столько надежный результат, как в былые времена.

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Теперь давайте рассмотрим, как все эти устройства работают. При первом запуске системы насос накачивает в гидроаккумулятор воду до тех про, пока давление в нем (и в системе) не сравняется с выставленным на реле давления верхним порогом. Пока нет расхода воды, давление стабильно, насос выключен.

Где-то открыли кран, спустили воду и т.п. Какое-то время вода поступает из гидроаккумулятора. Когда ее количество уменьшается настолько, что давление в гидроаккумуляторе падает ниже порога, реле давления срабатывает и включает насос, который снова накачивая воду. Отключается он снова-таки реле давления, когда достигнут верхний порог — порог отключения.

Если идет постоянный расход воды (набирается ванна, включен полив саде/огорода) насос работает продолжительное время: пока в гидроаккумуляторе не создастся нужное давление. Это периодически происходит даже при открытых всех кранах, так как насос подает воды меньше, чем вытекает из всех точек разбора. После того, как расход прекратился, станция еще некоторое время работает, создавая в гироаккумуляторе требуемый запас, потом отключается и включается после того как снова появляется расход воды.

Неисправности защитных систем насосов

Обычно правильно собранная система водоснабжения и качественные насосы имеют устройства, предотвращающие их работу в режиме холостого хода.

В случае неисправности подобных защитных устройств: реле сухого хода скважинного и поплавковые выключатели дренажников, колодезного или фекального насоса, приборы могут работать при отсутствии воды.

Иногда поплавковый выключатель колодезных или дренажных помп вследствие неправильной установки не опускается вместе с падением уровня воды (попадает на бугор или цепляется за выступающий предмет) — это приводит к работе электронасоса в режиме холостого хода и дальнейшему выходу его из строя.

Вибрационные помпы, обычно не имеющие в системе подключения наружных защитных устройств, работая долгое время без воды после падения ее уровня, могут выйти из строя при отсутствии встроенной термозащиты.

Содержание

Одним из проявлений наличия неисправностей системы является ситуация, когда от агрегатов исходит характерный гул и вибрация, но в трубах кроме воздуха ничего нет. Когда насосная станция работает, но качает воду, причины могут быть различными, но нужно найти ту, которая вывела систему из строя, и устранить ее. Большинство поломок можно отремонтировать собственными силами.

Частые поломки водяной станции

В большинстве случае ответ прост – снизился уровень жидкости в источнике. Тогда заборник не достает до нее, и оборудование работает вхолостую. Опасность в том, что функционируя в таком режиме, насосные станции быстро выходят из строя.

Когда насос не качает воду из скважины, причиной может быть забитый фильтр грубой очистки. Ил, песок, глина и мусор забивает сетку, и препятствует нормальному забору жидкости в шланг. В этом случае ее нужно почистить и промыть под струей. Но если насосная станция не качает воду, причина может быть и не в этом. Поэтому нужно обратить внимание на то, как работают агрегаты.

Помпа крутит, но воду не закачивает

Такое проявление может быть свидетельством того, что:

1. Износились механические узлы. Погружной насос не качает, если поломаны лопасти, колесо отсоединилось от вала или имеет место выработка на стенках рабочей камеры. Кроме того, насосная станция гудит, но жидкости в трубах нет, когда рассыпались подшипники, и обломки заклинили колесо.
2. Отсоединился водозаборник. Разгерметизация приводит к тому, что вместо жидкости в шланг закачивается воздух. Такое может случиться, если сгнил хомут или гибкая трубка пришла в негодности из-за механических воздействий. В любом случае последствия это поломки видно без разборки насоса.

Есть и другие причины, но они встречаются гораздо реже. Неисправности внутренних узлов предполагают, что насос обесточивается, отсоединяется и его придется разобрать. Изношенные детали подлежат немедленной замене.

Агрегат работает без остановки

Если исправный скважинный насос не качает воду, когда все соединения и трубы в порядке, то причина может скрываться в неправильной работе дополнительного оборудования или системы в целом. Если в сети недостаточное напряжение электрического тока, то мощности просто не хватает, чтобы поднять жидкость из-под земли на поверхность.

В этом случае давления в трубопроводе нет, и реле не срабатывает на отключение. Опасность в том, что агрегат перегревается и может выйти из строя окончательно. Выход – произвести замер напряжения, и если ситуация в регионе считается нормальной, нужно в систему включить повышающий стабилизатор. Задаваясь вопросом, почему насос не качает воду из скважины, напряжение проверяют в первую очередь, а оборудование немедленно обесточивают.

Профилактика

Всех перечисленных последствий можно избежать, если проводить периодическую ревизию. Тот факт, что система в состоянии работать автономно, еще не означает, что ее функционирование можно пустить на самотек. Но главное, большинство причин того, что насос гудит, но не качает, связано с тем, что ошибки допущены при подборе оборудования или при монтаже системы.

Недостаточная мощность насосной станции также служит причиной отсутствия воды в трубах. Перегрузка и перегрев губителен для оборудования, если оно не имеет соответствующей защиты. Электродвигатель крутит, но его мощности недостаточно, чтобы поднять воду с глубины скважины на поверхность.

Имеет смысл пересчитать все параметры, и сравнить требуемые и фактические характеристики оборудования. В расчет берется глубина залегания водоносных пластов, удаленность потребителя от источника, а также его дебит. Если он слишком мал, то после включения вода будет, но когда притока не хватает, уровень падает, и заборник начинает всасывать воздух вместо жидкости.

К сожалению, даже самое надежное насосное оборудование способно выйти из строя. В числе нарушений в работе есть серьезные поломки и банальный износ трущихся деталей или уплотнителей. Исправление простейших проблем по плечу домашнему мастеру, но согласитесь, даже элементарные ремонтные операции нужно знать, как правильно проводить.

Мы с радостью готовы помочь вам в освоении нелегкой работы ремонтника бытовой техники. В предложенной вашему вниманию статье подробно описаны все характерные виды поломок насосных агрегатов. Приведены действенные методы устранения сбоев в работе установок водоснабжения.

Желающие произвести ремонт насосной станции своими руками у нас найдут ответы на все возникающие в подобных случаях вопросы. Полезная информация подкреплена пошаговыми фото-инструкциями, схемами и видео.

Устройство и особенности эксплуатации

С помощью насосной станции можно решить несколько задач, относящихся к водоснабжению:

• организовать автоматическое поступление воды из источника к водопроводной системе дома;
• отрегулировать напор воды в водопроводе, доведя его до приемлемого уровня;
• предохранить водопроводную систему от гидроударов;
• создать некоторый запас воды на случай проблем с водоснабжением.

Можно приобрести насосную станцию в уже готовом виде, что немного облегчит ее монтаж, или собрать самостоятельно, подобрав отдельные элементы в зависимости от собственной ситуации.

Например, если в качестве источника воды используется глубокая скважина, имеет смысл заменить поверхностный насос подходящей погружной моделью.

На этой схеме наглядно представлено устройство обычной насосной станции: гидроаккумулятор, соединенный с поверхностным насосом и реле давления

Понимание принципов работы насосной станции поможет понять особенности ремонта этого прибора. Ее немаловажная часть – гидробак – емкость со встроенным резиновым вкладышем. С помощью насоса в мембранную часть этой емкости поступает вода. По другую сторону от мембраны находится воздух (иногда в гидробаки подают чистый азот, но это бывает редко).

Такое сочетание создает определенное давление внутри емкости. С одной стороны емкости установлен обычный автомобильный ниппель, через который можно стравить избыточный воздух или подкачать недостающий.

С другой стороны установлен патрубок. К нему через специальный штуцер на пять выходов присоединяют остальные элементы насосной станции и системы: манометр, реле давления, шланг насоса, водопроводную трубу и т.п.

Гидробак соединяют с водопроводом дома. Когда открывают воду, бак опустошается, и давление внутри емкости уменьшается. Когда оно достигает установленного значения, насос автоматически включается, и вода поступает в гидроаккумулятор до тех пор, пока он не заполнится, и значение давления не дойдет до установленного максимального уровня.

Эта подробная схема позволяет понять устройство и принцип работы гидробака. Давление воздуха в емкости следует поддерживать на уровне около 1,5 атм, чтобы предотвратить повреждение мембраны (+)

Включением и отключением насоса управляет реле давления. Это небольшое устройство, соединенное и с гидроаккумулятором, и с насосом. И на состоянии водопроводной системы, и на работе насоса наличие такой станции сказывается исключительно благоприятно.

Гидробак служит буфером, который защищает водопровод от внезапных гидроударов. Реле давления сводит количество включений и отключений насоса до нужного минимума, что продлевает срок работы техники.

Хотя небольшое количество воды внутри гидробака находится постоянно, не стоит рассматривать его как основное место для хранения большого запаса воды. Чем больше объем гидробака, тем выше его цена.

Если нужно запастись солидным объемом воды, лучше дополнить систему недорогой пластиковой емкостью подходящего объема. А с защитой от гидроударов и небольшой гидробак справится вполне удовлетворительно.

Кроме того, важно грамотно подобрать насосную станцию, ориентируясь на характеристики источника воды и местоположение точек водоразбора.

Пример замены запчастей

Для начала разберем пример замены рабочих колец и уплотнителей насоса-автомата. Агрегат работал в формате насосной станции, перекачивающей воду из накопителя к потребителям.

После нескольких минут “сухого хода”, случившегося из-за поломки погружного насоса, снизилась производительность, система отключалась даже при открытых в точках водоразбора кранах.

Галерея изображений“Сухой ход”, т.е. работа без поступления воды, вхолостую, очень опасна практически для всех моделей поверхностных насосов. Детали сильно изнашиваются, может сгореть обмотка электродвигателя

#1: Насос работает, вода не идет

Если насос включается и видно (слышно), что он работает, но вода в емкость не поступает, следует разобраться, куда же именно девается эта вода. Первое, что стоит проверить, – обратный клапан. Если он испортился, вода просто вылилась обратно. Если в заборном шланге вода есть, значит, обратный клапан ни в чем не виноват, нужно искать другую причину.

Если же шланг пуст, его следует вынуть и осмотреть обратный клапан. Может случиться, что насосная станция вообще не качает воду из-за простого засорения отверстий клапана. Устройство достаточно промыть, чтобы оно снова начало корректно работать.

Порой нужно заменить пружину или весь клапан целиком. Конечно, после замены детали или ремонта следует проверить работу отдельных узлов насосной станции, и лишь затем выполнять окончательную сборку и пуск прибора.

Обратный клапан необходим для нормальной работы насосной станции. Если его отверстия забились, нужно просто разобрать устройство и промыть его

Если вода в заборном шланге есть, нужно проверить все стыки и трубы между насосом и баком на предмет протечек. Возможно, вода просто вытекает через трещину или дыру. Испорченную трубу нужно заменить, а прохудившееся соединение – очистить, уплотнить и загерметизировать заново.

Если резьбовые соединения насосной станции стали негерметичными и протекают, их нужно очистить и загерметизировать повторно с помощью подходящих материалов

Есть и третья причина, по которой вода не идет в гидробак: низкий дебет источника воды. Такое случается, если по какой-то причине вода не поступает в водоприемную часть скважины или колодца.

Так бывает, например, в результате заиливания или запесочивания. Или же насос для источника подобран неправильно, он слишком быстро выкачивает воду, ее запасы не успевают восстанавливаться.

О том, как правильно подобрать, установить и подключить насосную станцию для водозаборной выработки, изложено в статье, с которой мы рекомендуем ознакомиться.

Насос, скорее всего, придется заменить, существуют специальные модели для источников с низким дебетом. Чтобы повысить дебет скважины, имеет смысл ее прокачать, т.е. вымыть накопившиеся загрязнения. Для промывки скважины следует использовать отдельный насос, а не тот, которым укомплектована насосная станция.

В качестве срочной меры иногда советуют выполнять забор воды с большей глубины, но эту рекомендацию следует применять с осторожностью. Если источник запесочен, слишком глубокое погружение водозабора или погружного насоса может привести к загрязнению насосного оборудования и его серьезным поломкам.

Еще одна возможная причина, по которой насос перестал качать воду – износ крыльчатки. В этом случае она будет вращаться вхолостую. Придется снять насос, разобрать его, промыть, заменить крыльчатку, а возможно, и корпус насоса. Иногда проще поставить новый насос.

Если указанные выше “диагнозы” не подтвердились, имеет смысл просто проверить напряжение в электрической сети. Если оно слишком низкое, насос включится, однако подавать воду не сможет. Остается наладить нормальное электропитание, чтобы насосное оборудование снова функционировало в нужном режиме.

#2: Прибор включается, но не работает

Это бывает с насосами, которые длительное время не использовались (например, в зимний период). Поскольку просвет между крыльчаткой и корпусом невелик, эти элементы, находясь в неподвижном виде, могут просто “прикипеть” друг к другу.

При включении насос будет исправно гудеть, но крыльчатка останется неподвижной. Устройство в такой ситуации следует сразу же выключить.

Зазор между рабочими колесами (крыльчаткой) насоса должен быть небольшим. Если колеса износились, зазор увеличится, а производительность устройства снизится, поэтому колеса лучше заменить новыми

Справиться с этой проблемой не сложно, достаточно просто руками пару раз крутнуть крыльчатку. Если после включения работа насоса возобновилась, значит, препятствие устранено.

Конечно, перед началом эксплуатации насос, не работавший какое-то время, не помешает промыть. Иногда крыльчатка ни при чем, просто вышел из строя конденсатор. Испорченный элемент нужно заменить.

Сгоревший конденсатор – распространенная причина поломок насосной станции. Его не сложно заменить на новый элемент с подходящими характеристиками

#3: Насосная станция работает рывками

Такое поведение техники чаще всего характерно для ситуаций, когда возникают проблемы с давлением внутри гидробака. Прежде всего, нужно проверить поведение манометра. Если при поступлении воды насос отключается, как и ожидалось, но вскоре наблюдается резкое падение внутреннего давления, проблемы следует искать внутри.

Скорее всего, порвалась мембрана в гидроаккумуляторе. Убедиться в этом просто: если открыть ниппель, расположенный на “воздушной” стороне емкости, из него потечет вода, а не воздух.

Гидробак следует демонтировать, аккуратно разобрать, снять испорченную мембрану и поменять ее на новую, точно такую же. Пытаться как-то ремонтировать испорченный вкладыш обычно бесполезно, он быстро испортится опять.

Последовательность работ по замене мембраны гидробака продемонстрирована в фото-подборке:

Галерея изображенийВозле регулировочных пружин, которые находятся под крышкой реле давления, имеются знаки “+” и “-“, указывающие направление вращения пружины при регулировке прибора

Если реле нуждается в замене, стоит обдумать приобретение более современной модели этого прибора. Такие устройства регулируются с помощью стрелок и винтов, а не пружин, как в моделях типа РДМ-5. Если верить отзывам, настройка такого реле значительно проще, а стоимость вполне приемлемая.

#4: Агрегат не реагирует на отключение

Эта картина характерна для ситуаций, когда настройки реле давления сбились, поэтому насосная станция не нагнетает воду с требующимся напором. Не всегда причина в поломке реле давления.

Бывает, что износ крыльчатки насоса не позволяет обеспечить нужное рабочее давление. В этом случае нужно немного подкрутить большую пружину на реле давления в сторону, где обозначен “-”.

Если манометр показывает, что давление в насосной станции стремительно снижается, скорее всего, возникли проблемы с мембраной. Или же неисправно реле давления

В результате настройки верхнего давления будут немного снижены, насос начнет выключаться. Регулировку реле следует выполнять очень осторожно, чтобы не сбить настройки полностью и не испортить прибор. Кроме того, нужно задуматься о ремонте насоса, чтобы восстановить его рабочий ресурс, или о замене его на новое устройство. Некорректная работа одного элемента может вызвать разбалансировку всей системы.

#5: Вода поступает неравномерно

Бывает так, что насос гудит и работает стабильно, а вот вода поступает неравномерными порциями, она то есть, то ее нет. Скорее всего, в трубопровод каким-то образом попадает не только вода, но и воздух.

Нужно проверить, на правильной ли глубине находится водозаборное оборудование и не изменился ли уровень воды в источнике. Скорректировав положение водозаборного шланга, проблему обычно удается решить.

#6: Насосное оборудование не включается

Если насос перестал включаться, значит, либо устройство сломано, либо оно не получает электропитание. Для начала стоит проверить устройство тестером и осмотреть контакты реле давления. Очень часто бывает, что они нуждаются в очистке. Вполне возможно, что после очистки контактов насос включится без проблем.

Отсутствие электропитания насоса может быть вызвано загрязнением контактов реле давления. Следует очистить и заново подсоединить обе пары контактов

Гораздо хуже, если насос сломался из-за того, что сгорела обмотка двигателя. Если это действительно так, можно почувствовать характерный запах горелой резины. Двигатель, конечно, можно перемотать, но правильно выполнить эту операцию может только опытный электрик.

Перемотку электродвигателя лучше заказывать у специалистов на профильных промышленных предприятиях. В большинстве же случаев проще заменить двигатель новым, чем перематывать его.

Рекомендации по монтажу и эксплуатации

Чтобы уменьшить количество проблем в работе насосной станции, важно правильно выполнить монтаж оборудования, а также соблюдать рекомендации по эксплуатации и техническому обслуживанию устройства. Необходимо отрегулировать насосную станцию в соответствии с техническими характеристиками источника и требующимся напором воды.

Нормативы давления в системе водоснабжения частного дома и способы достижения необходимых параметров напора приведены в предложенной нами статье. Советуем ознакомиться с полезным материалом.

Галерея изображенийЧтобы продлить рабочий ресурс насосной станции, в частности его основного агрегата — насоса, не следует запускать его с незаполненной водой рабочей частьюС периодичностью минимум раз в месяц необходимо проверять давление в газонаполненной части гидроаккумулятора автомобильным манометром. Перед проверкой нужно слить воду из напорной трубыДля стационарной установки насосной станции необходимо выбрать отапливаемое сухое помещение. В случае консервации агрегат хранят в аналогичном месте с полностью слитой из него водойС целью сохранения безупречного технического состояния насосной станции и избежания ремонтов нельзя допускать проникновение воздуха во всасывающую магистральправила грамотной эксплуатации насосной станцииКонтроль давления воздуха в гидробакеНарушения условий нормальной эксплуатации оборудованияИсключение попадания воздуха во всасывующую трубу

Вот несколько важных моментов:

1. Чтобы предотвратить вакуумное сжатие водоподающей магистрали, рекомендуется использовать либо металлические трубы, либо достаточно жесткие трубы ПВХ, либо армированный на разрежение шланг.
2. Все шланги и трубы следует монтировать ровно, избегая деформации и перекручивания.
3. Все соединения необходимо уплотнить и загерметизировать, а также регулярно проверять их состояние во время профилактических осмотров.
4. Не стоит пренебрегать установкой обратного клапана на водоподающий шланг.
5. Насос следует защитить от загрязнения с помощью фильтра.
6. Глубина погружения шланга, ведущего к насосу, должна точно соответствовать рекомендациям специалистов.
7. Насосную станцию следует устанавливать на ровном и прочном основании, с использованием резиновых прокладок, чтобы погасить влияние вибрации при работе насоса.
8. Чтобы предотвратить работу насоса без воды необходимо установить специальный автоматический выключатель.
9. В помещении, где установлена насосная станция, следует поддерживать правильный режим температуры (5-40 градусов) и влажности (не более 80 %).

Проверку состояния насосной станции рекомендуется выполнять не реже раза в три месяца. Отдельно следует проверять показания и настройки реле давления.

Еще один важный профилактический шаг – стравливание воздуха, который выделяется из воды и заполняет часть объема вкладыша в гидробаке. На крупных емкостях для этого имеется отдельный краник. Чтобы удалить ненужный воздух из мембраны маленького бака, придется несколько раз подряд наполнить его и полностью слить воду.

Выводы и полезное видео по теме

Интересный практический опыт ремонта насосной станции Pedrollo:

На этом видео наглядно продемонстрирована разборка насоса станции и процесс замены сальника:

Однако перед выполнением этой процедуры опытные мастера рекомендуют осмотреть расположенный под ним вал. Если металл чрезмерно изношен, новый сальник быстро испортится. Нужно либо восстановить вал (если есть такая возможность), либо полностью заменить двигатель.

Как видите, целый ряд проблем с насосной станцией можно устранить самостоятельно. При возникновении сложных поломок придется обратиться к специалистам. При правильном уходе количество поломок можно существенно уменьшить.

Если в ходе ознакомления с изложенным материалом возникли вопросы или появилось желание поделиться собственным опытом по восстановлению работоспособности насосной станции, размещайте, пожалуйста, комментарии.

<index>

Назначение насосной станции состоит в обеспечении подачи воды в частный сектор. Оборудование устанавливается в том случае, если рядом не проходит центральная магистраль. Подъем воды ведется из водоема или колодца. С целью экономии средств возможно проведение ремонта и обслуживания своими руками.

Состав насосной станции и назначение частей

Насосное оборудование представляет соединенные между сбой узлы, к ним относятся:

1. Насос. В его задачу входит подъем воды из водоема и доставка ее по трубопроводу к месту назначения.
2. Гидроаккумулятор. Разделен на 2 части специальной эластичной перегородкой. Одна заполняется газом, а другая водой. Назначение узла состоит в поддержании необходимого уровня давления в системе при временном отключении станции.
3. Обратный клапан. В его задачу входит удержание жидкости от стекания ее обратно во время отключения насоса.
4. Блок управления состоит из манометра и реле. Эти приборы фиксируют уровень давления в трубопроводе и управляют работой системы.
5. Электропитание.

Принцип работы насосной станции

Перед включением оборудования с помощью реле выставляется верхний порог давления и нижний. Подача жидкости в гидроаккумулятор ведется, пока давление в нем не сравняется с установленным верхним показателем. После этого насос автоматически отключается.

С открытием крана жидкость поступает в трубопровод из гидроаккумулятора, и начинается уменьшение давления. Как только оно достигает нижнего значения, реле направляет сигнал насосу на очередную закачку воды.

В случае непрерывного расхода жидкости система не отключается, поскольку давление не в состоянии достичь верхнего предела.

После выключения кранов оборудование продолжает работу с целью достижения верхнего порогового уровня, а затем отключается. Во время очередного включения давление опять начинает подниматься.

Проблемы и неисправности насосных станций и их исправление

В процессе эксплуатации водяных насосов происходят разные поломки. Чтобы качественно проводить ремонт насосных станций, необходимо знать, какие узлы чаще всего выходят из строя и как устранять неисправности. Какое бы оборудование не устанавливалось для частного дома, поломки всегда носят типичный характер.

Не отключается насосная станция, не набирает давление

Причины носят следующий характер:

1. Отсутствие воды в колодце. Допускать этого нельзя, потому что есть риск перегорания двигателя в результате его перегрева. Чтобы этого не произошло, требуется наличие датчика, который бы подавал команду на отключение.
2. Недостаточная проходимость магистрали. Причиной может служить малый диаметр труб, засор или потеря герметичности.
3. Поломка обратного клапана. Требуется его разборка и устранение неисправности.
4. Засорение фильтра. Необходима его прочистка или замена.
5. Окисление контактов реле. Прибор снимается и очищается от окалины.
6. Выработка крыльчатки насоса. Вода перестает подаваться вверх. Если заменить деталь возможности нет, требуется установка нового насоса.
7. Малое напряжение в сети. В результате не срабатывает реле. Необходимо подключение стабилизатора.

Ремонт насосной станции: часто включается

Частые включения негативно сказываются на работе аппарата. Причины могут заключаться в следующем:

1. Маленький объем гидроаккумулятора. Использование накопленной воды идет быстро. Из-за ее постоянной нехватки насосу приходится включаться чаще. Чтобы этого не происходило, допускается подключение дополнительной аккумулирующей емкости.
2. Неправильно выставленное реле. Частое включение происходит потому, что формирующееся давление в гидроаккумуляторе ниже выставленного на приборе.
3. Поломка обратного клапана. Отсутствует перекрытие воды, жидкость бесконтрольно уходит, напряжение водного потока в системе постоянно уменьшается.
4. Нарушение мембраны. Это приводит к резкому уменьшению напора при включении крана.
5. Не держит ниппель золотника гидроаккумулятора. Требуется его замена.

Воздух в воде

Присутствие воздуха в трубопроводе – явление постоянное, но большое его количество приводит к подаче жидкости через кран рывками.

Это происходит по следующим причинам:

1. Упал уровень воды в колодце и нижний шланг находится выше поверхности. Для устранения такой причины требуется просто опустить ниже патрубок, чтобы его нижняя часть полностью покрылась водой.
2. Потеря герметичности трубопровода. Через образовавшиеся щели идет подсос воздуха. Все стыковые соединения нуждаются в проверке. Найденные зазоры требуют устранения.

Насосная станция не включается

Если насосная станция не запускается, то обращают внимание на следующие факторы:

1. Напряжение. Если сеть не выдает нужных параметров, станция работать не будет.
2. Вышел из строя насос. В таком случае требуется его замена или ремонт.
3. Обрыв в шнуре. Нужно найти это место и устранить разрыв.
4. Окисление контактов. Требуется их зачистка.

Мотор гудит, но не качает воду, крыльчатка не вращается

Причины могут носить как электрический, так и механический характер.

1. Низкое напряжение.
2. Перегорание в клеммной колодке конденсатора. Определяется тестером и меняется в случае необходимости.
3. Засорился обратный клапан. Требуется его прочистка.
4. Заклинивание крыльчатки. Для этого насос поднимается на поверхность и производится попытка провернуть вал вручную. Если это не удается, агрегат разбирается и исследуется причина неполадки. В некоторых случаях она устраняется в домашних условиях, а иногда приходится обратиться к специалистам.

Некоторые виды ремонтных работ

В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.

Замена груши гидроаккумулятора

Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:

1. Прибор отключается от сети, сливается вода и откручивается фланец.
2. Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
3. Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.

Дальше следует проверка утечки воздуха или жидкости.

</index>Используемые источники:

• http://www.portalteplic.ru/nasosi/nasosnaya-stanciya-ne-kachaet-vodu/
• https://mr-build.ru/newsanteh/nasos-ne-kacaet-vodu-iz-skvaziny-priciny.html
• https://vodatyt.ru/nasosnaya-stanciya/rabotaet-no-ne-kachaet-vodu.html
• https://sovet-ingenera.com/vodosnab/nasosy/remont-nasosnoj-stancii-svoimi-rukami.html
• https://vodasovet.ru/nasos/remont-nasosnoj-stantsii
