Насосная станция для колодца на даче: виды, принцип работы и критерии выбора

Важной составляющей комфортной жизни в частном доме является водоснабжение. Если возле участка нет централизованной подачи воды, актуальной будет организация автономного водоснабжения из колодца или скважины.

Постоянную подачу воды в нужном количестве обеспечат две составляющие – насосная станция и колодец (скважина).

Содержание

Устройство и принцип работы

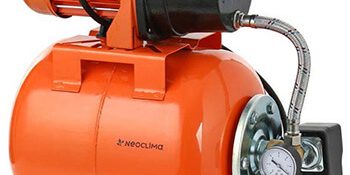

Насосная станция для скважины (колодца) представляет собой собранную воедино автоматическую систему подачи воды. Чаще используется в загородных домах, где есть собственные водопровод и источник (скважина или колодец).

Насосная станция в колодце исполняет функцию обеспечения нужного давления воды в водопроводе. Слаженная работа автоматики, насоса, правильно выбранный объем гидроаккумулятора обеспечивают постоянное давление и бесперебойное водоснабжение.

Составляющие насосной станции:

Гидроаккумулятор – предотвращает гидроудары, которые возникают при пуске. Также служит накопителем воды, которая подается у водопровод. Воздух в баке создает давление, обеспечивающее подачу воды даже когда электричество отключится.
Электронасос – нагнетает воду в трубопровод.
Манометр – контроль давления в системе.
Реле давления. Его функция – управление скважинными насосами.

Устройство насосной станции

Установка оснащена средствами защиты. Это обратный клапан (защита от обратного хода воды) и фильтр насоса (предотвращает попадание грязи в водопровод). Фильтр необходимо периодически чистить.

Работа установки:

При включении насос нагнетает воду в систему и гидроаккумулятор.
Когда в системе достигается определенное давление воды, реле давления автоматически отключает насос. Водопровод остается заполненным.
При открытии водопроводного крана вода поступает из системы и аккумулятора.
Давление воды в аккумуляторе падает до определенного значения, реле давления включает насос.
При открытом кране насос будет работать постоянно. При закрытом- пока давление не достигнет максимального значения.

Как выбрать насосную станцию для колодца?

При выборе учитываются такие характеристики насосных станций:

Технические характеристики насосных станций AUJET

Мощность. Для бытовых станций чаще всего в пределах 600-1500 Вт. При ее выборе учитывается количество точек водозабора, расстояние между насосом и скважиной, дебит источника (объем воды, который дает скважина за единицу времени).
Производительность должна быть немного меньше, чем производительность скважины, которая указана в паспорте. Стабильное водоснабжение частного дома вполне обеспечит 3000-6000 литров в час, для дачи- 0,6-1 м3 в час.
Объем накопительного бака. Нужно учесть, сколько литров воды должно быть в резерве для дома на случай отключения электроэнергии. Накопительные емкости бывают стальные, чугунные и пластиковые. Отличаются между собой ценой и качеством. Самые дорогие и надежные- чугунные. Самые дешевые- пластиковые, имеют невысокий срок эксплуатации. Оптимальным вариантом по цене и качеству выступают стальные емкости.
Высота подъема воды (напор)- расстояние, на которое насос может поднять воду.
Глубина всасывания- расстояние от поверхности воды до оси насоса.
Защита от сухого хода и перегрева. Контроль сухого хода выключает устройство при отсутствии воды, а защита от перегрева срабатывает, когда насос работает на повышенных оборотах. Эти опции делают установку дороже, но и оберегают от поломок и продлевают срок эксплуатации.
Автоматическое, ручное или дистанционное управление. Автоматическая станция включает установку, когда накопительный бак опустошается, и выключает при наполнении.

Управление насосом

Для защиты и управления устанавливаются станции управления погружным насосом ТК. Основное назначение ТК 112- управление погружными насосами. Станции ТК 112 защищают электродвигатель при следующих ситуациях:

перепады напряжения сети, обрыв фаз;
токовая перегрузка;
короткие замыкания;
повышение количества включения и выключения за определенный промежуток времени;
пульсация тока электродвигателя;
нарушение изоляции двигателя или кабеля.

Узел автоматики для насосных станций

Станция управления скважинным насосом ТК 112 состоит из трех приборов – блок управления, прессконтроль и автоматика. Станция ТК помещается в металлический ящик или шкаф с резиновыми уплотнениями.

Насосная станция или погружной насос, что выбрать?

Погружной или скважинный насос– это глубинное оборудование, работающее под водой. Его двигатель не перегревается, поскольку во время работы постоянно охлаждается подземными водами. На поверхности не слышно шума. Благодаря небольшому диаметру погружного насоса, его можно опускать в глубокие узкие скважины. Для поддержания давления на скважинный насос устанавливается автоматика.Выбирая, что лучше- поверхностное или глубинное оборудование, нужно учитывать все плюсы и минусы.

Схема монтажа погружного насоса с гидроаккумулятором

Плюсы погружного насоса:

длительный срок эксплуатации;
отсутствие шума;
возможность работы на большой глубине;
капитальность установки оборудования;
возможность выбора в зависимости от производительности и необходимого напора;
надежность.

Минусы:

проблемы с техническим обслуживанием и заменой;
большая цена.

Установка поверхностной насосной станции производится за пределами скважины. Может поднимать воду с глубины, не более 8 метров. Если насосные станции для колодца используется круглый год, наземная часть утепляется, чтобы не было замерзания.

Плюсы поверхностной насосной станции:

компактность;
быстрая и простая сборка;
возможность технического обслуживания;
доступная цена.

Насосная станция с погружным насосом для колодца отличается еще одним важным преимуществом- ее диаметр не имеет значения.

Подача воды из колодца с помощью насосной станции

Минусы:

динамический уровень не более 8 метров;
потребность в заполнении водой шлангов при запуске;
ограниченные производительность и напор;
увеличенные расходы электроэнергии;
шум во время работы;
меньший срок эксплуатации, сравнительно с погружным насосом;
зависимость от чистой воды.

Если уровень воды в скважине или колодце ниже восьми метров, то предпочтительнее устанавливать насосную станцию, а не насос. Для большей мощности применяется насосная станция на базе погружного электронасоса.

Особенности подключения насосной станции

Первый этап– выбор места монтажа. Это может быть помещение или кессон.

В качестве подсобного помещения может использоваться флигель, сарай или подвал. В таком помещении обеспечивается гидроизоляция и отопление, чтобы избежать угрозы замерзание. Это потребует дополнительных затрат.

Кессон – это колодец над основным источником. Устанавливается ниже точки промерзания земли, поэтому нет необходимости в утеплении станции. В таких местах очень высокая влажность, поэтому необходимо надежно гидроизолировать оборудование. Ремонт станции в кессоне затруднительный.

Второй этап– прокладка водопровода. Трубы укладываются ниже уровня промерзания грунта, чтобы избежать их замерзания и разрыва.

Монтаж насосной станции в кессоне

Третий этап– монтаж насосной станции. Корпус имеет два выхода- для подключения к скважине и к водопроводу. Для подключения станции к скважине выбирается полиэтиленовая труба нужного диаметра, на один конец которой крепится фильтр и обратный клапан, а другой конец подключается к насосу.

При подключении к водопроводу используется муфта и кран. Кран присоединяется к резьбе устройства, на него накручивается муфта. Водопроводную трубку необходимо припаять к муфте.

Четвертый этап– система проходит проверку, после чего ее можно эксплуатировать.

Как сделать водопровод от колодца на основе насосной станции (видео)

Правила эксплуатации

Давление воздуха в гидроаккумуляторе проверяется один раз в месяц или после длительного перерыва в работе.

Необходимо периодически чистить фильтр, иначе он может забиться. Из-за этого снижается производительность, или же насос не сможет качать воду. В результате работы на сухую, быстро выйдет из строя. Как часто чистить фильтр зависит от чистоты воды в колодце или скважине.

Насосные станции для скважин нужно располагать в теплых и сухих местах.

Сезонная эксплуатация насосной станции

Дно траншеи под трубопровод необходимо размещать ниже точки промерзания. Трубопровод можно утеплить или дополнительно обогреть специальным электрическим кабелем.

Если погружные насосные станции не используются зимой, то вся вода сливается до наступления заморозков.

Предлагаем вам рассмотреть устройство и принцип работы насосной станции, какая лучше для дачи и как выбрать аппарат в частный дом.

Что это такое?

Это оборудование, позволяющее автоматически доставлять жидкость по трубопроводу из имеющегося источника к потребителю в дом. Водонасосная установка поддерживает одинаковое давление на протяжении дня.

Из чего она состоит

Помпа.
Гидроаккумулятор.
Автоматика.

Станции водоснабжения отличаются по техническим характеристикам. Перед тем как сделать выбор, обязательно изучите паспорт изделия.

Принцип работы

Агрегат оснащается гидроаккумулятором (в дальнейшем ГА) цилиндрической формы. Его внутренняя часть делится на две посредством эластичной мембраны. Одна из половин заполнена газом под определенным давлением. Когда вода поступает, то она попадает в соседнюю камеру. По мере заполнения емкости мембрана медленно растягивается. В соседней камере сжимается газ, благодаря чему образуется давление.

Вся работа сопровождается соответствующими показаниями на приборе. Как только достигается четыре атмосферы, датчик подает команду на выключение помпы и жидкость перестает качаться.

Подключение глубинного насоса к гидроаккумулятору позволяет организовать равное давление, пока кран открыт, а жидкости поступать из бака. Как только оно понижается, срабатывает датчик на включение помпы и жидкость начинает поступать в резервуар. Когда кран закрывается, насос по-прежнему будет работать, пока не образуется положенное давление. Как видно, устройство агрегата сравнительное простое.

Виды устройства

Поверхностные.
Погружные.

В большинстве случаев используются поверхностные аппараты. Их монтаж осуществляется на раме. На ней имеется гидроаккумулятор и автоматика. У помпы есть два выхода для закачки/подачи в частный дом.

Агрегаты поверхностного типа имеют следующие достоинства и недостатки:

Плюсы:

Идеально для источников, имеющих маленький диаметр.
Оптимальное решение для колодцев, глубина которых составляет не более десяти метров.

Минусы:

При падении уровня воды возникнут проблемы.

Погружные агрегаты для колодца идеальны при большой глубине. Автоматика и другое оборудование, кроме насоса, остается на поверхности. Данная система позволяет поднимать воду с глубины около 50 м.

Плюсы:

Если отсутствует возможность копки колодца, то установка погружного типа позволит поднимать жидкость из глубоких скважин.

Минус:

Воздух в трубопроводе затрудняет запуск насоса. Поэтому обязательно устанавливается обратный клапан на подающую трубу.

Типы гидроаккумуляторов

Закрытый.
Открытый.

Под закрытым подразумевается овальная емкость, в которой имеется резиновая диафрагма, создающая давление в системе. Такое устройство обойдется дороже. Обо всех особенностях этого аппарата говорилось выше.

Что касается открытого гидроаккумулятора, то он очень требователен при эксплуатации, но зато в установке проще. Сделать его вполне реально своими руками. Суть назначения та же, что и у водонапорной башни.

Открытый ГА монтируется преимущественно на высшей точке.

Важно знать! Чтобы в системе с открытым ГА создать давление до 0,7 бар, его следует установить на высоте 7 метров.

Если не соблюсти это требование, то система дополнительно оснащается насосами, что приводит к ее удорожанию и усложнению.

Как выбрать для частного дома или дачи?

Технические характеристики, которые подскажут, какую насосную станцию выбрать.

Параметры	Описание
Производительность	Определяется мощностью устройства. Важно знать реальные возможности источника (дебит). Производительность указывается в техпаспорте. Оптимальным решением будет установка с производительностью до 6 тыс. л/час
Мощность	Учитывается несколько факторов: протяженность трассы от зеркала до помпы, количество запорной арматуры (точки), высота подъема воды и ресурс источника. Бытовые водяные аппараты обладают мощностью от 0,6 до 1,5 Вт
Гидроаккумулятор	Чем больше его объем, тем выше цена. Необходимо понимать, что в случае его большого объема насос будет включаться не так часто, а при отключении электроэнергии будет достаточный запас воды. Меньшее количество циклов его включения значительно сказывается на продолжительности эксплуатации. Помимо его установки, нужно знать, как подключить погружной насос к ГА
Глубина забора и высота подачи воды	Учитывается, как далеко будет установлен аппарат от скважины, то есть горизонтальный участок. Еще учитывается сопротивление в трубах, фильтре грубой очистке и клапане (обратном). Поэтому устройство для колодца должно иметь запас мощности в 15 %
Материал корпуса	Водяные агрегаты для скважин обладают различными корпусами: чугунными, из нержавеющей стали, металлическими и из плотного ПВХ. Полипропиленовый корпус не ржавеет и не издает много шума. В случае механического воздействия пластик может дать трещину. Некоторые виды станций имеют стальной корпус. От него много шума, и он может резонировать. Чугунные практически бесшумные. Считается, что лучшие аппараты – изготовленные из нержавейки. Их высокая стоимость полностью окупается качеством
Фильтр	Является важным элементом, способным защитить помпу от проникновения различных частиц
Защита от сухого хода и перегрева	Автоматика позволит значительно продлить их срок эксплуатации. Если вода в подающем трубопроводе отсутствует (по разным причинам), специальное реле подает сигнал на выключение помпы. Дополнительно устройство оснащается реле от перегрева. Особенно актуально в случае большого расхода воды на высоких оборотах
Автоматика	Погружное устройство с автоматикой исключает вмешательство и контроль над системой. Важно правильно настроить. Если ее использование будет в доме или на даче посезонно, то лучше взять ручное управление. Поэтому прежде чем подключать автоматику, решите, что для вас лучше

Монтаж водоснабжения

Предлагаем изучить особенности установки. Существует несколько важных критериев:

Электроэнергия. Выбранное место должно быть доступным для подключения устройства к электричеству. Часто, оборудуется кессон возле источника, к нему и подводится электроэнергия.
Расположение. Гидравлическая система устанавливается на таком расстоянии, которое позволит работать насосу без нагрузки. То есть обязательно учитываются тех. характеристики агрегата. Немаловажно отталкиваться от глубины зеркала воды и протяженности от помпы к крану.
Глубина погружения. Хорошо, если есть возможность установить в теплом месте. Иначе обустраивается кессон. Он изготавливается на глубине, которая в вашей местности недоступна морозам. Обязательно обеспечивается естественная смена воздуха для предотвращения образования конденсата.
Звукоизоляция. Если система монтируется внутри дома, то помещение следует качественно звукоизолировать. Иначе работа аппарата будет мешать спокойной и тихой жизни.

Учтите! Установку недопустимо прислонять к стене, т. к. вибрация будет передаваться в помещение выше. Поэтому монтаж только на пол.

Ошибки при установке

Неправильный монтаж приводит к сбоям в работе. Распространенные ошибки:

Неправильный выбор оборудования. Устанавливается сверхмощная помпа, имеющая большую производительность, чем дебит скважины.
Отсутствие фильтра. Из-за этого в систему попадает песок, способный разрушить важные конструктивные элементы.
Значительный перерасход воды. Необходимо понимать, какую систему выбирать. Если предполагается расход 3 куба в час, то не стоит брать больше, в противном случае агрегат будет изнашиваться. В этом варианте предусматривается другая схема подключения погружного насоса с гидроаккумулятором, который сокращает частоту включения помпы.
Предусмотреть скачки напряжения. Если часто отключается электричество, то это может вывести из строя установку.
Система скважины выбирается впритык по мощности.
Выбор меньшего диаметра труб, чем резьба на аппарате.
Покупка кабеля маленького сечения. Неправильный выбор приводит к перегреву двигателя.
Отсутствие УЗО. Станция для подачи воды из колодца должна оснащаться индивидуальной системой автоматического отключения электропитания.
Отсутствие измерительных приборов: датчиков и прочее.

Что необходимо для установки

Перед тем как установить бытовую насосную станцию на скважину, необходимо подготовить инструмент.

Набор рожковых ключей.
Разводной ключ.
Набор отверток.
Пакля или фум-лента.
Перфоратор.
Молоток.

Может потребоваться дополнительный сантехнический инструмент, в зависимости от того, какая схема подключения агрегата к скважине у вас.

Как собрать и подключить бытовую систему к колодцу?

Необходимо подготовить все комплектующие: помпу, гидроаккумулятор, автоматику, трубу, кабель, фильтр, обратный клапан и переходники.

Зная схему подключения, вы поймете, в какой последовательности должна быть собрана установка:

К насосному аппарату для колодца крепится ГА.
Через специальный переходник происходит подключение помпы.
На этом же переходнике монтируется система автоматики: реле сухого хода, датчики и прочее. Важно знать, как правильно настроить автоматику для корректной ее работы.
На конец трубопровода крепится клапан(обратный), сетчатый фильтр грубой очистки, и все это опускается в источник.
Дополнительно можно смонтировать клапан (обратный) перед гидроаккумулятором – на случай, если первый выйдет из строя.
Гидравлическая станция с электроприводом обязательно требует установки индивидуального УЗО.
Перед тем, как подключить агрегат к колодцу и запустить ее, важно сделать разводку по дому и установить запорную арматуру.

Само устройство водоснабжения из колодца устанавливается в чистом и сухом подвале, на резиновую прокладку, чтобы нивелировать возможную вибрацию. Этот вариант подходит для дачи.

Совет! Помимо фильтра для грубой очистки, колодезная станция может оборудоваться системой для удержания мелких фракций. На решение влияет качество воды. Фильтр для тонкой очистки монтируется на поверхности.

Как правильно собрать и подключить систему к скважине?

Ниже приводится схема подключения гидроаккумулятора к бытовому погружному насосу, рассмотрим основные особенности пошагово:

Перед тем как подключить глубинный насос к установленному гидроаккумулятору, саму помпу следует поместить в скважину.
Помпа опускается на стальном тросике. К ней должен быть подключен питающий кабель и труба для выкачки жидкости.
Обязательно погружается датчик уровня воды. Он будет передавать информацию на блок управления.
Установленный блок управления будет иметь реле, защиту сухого хода. В случае падения уровня воды подается сигнал на отключение/включение аппарата.
После монтируется ГА с воздушным клапаном. Его установка выполняется в сухом и теплом месте, недоступном для мороза.
Чтобы давление в гидроаккумуляторе не падало, обязательно устанавливается обратный клапан.
После этого трубопровод ведется к точкам водозабора и в дом.

Мы рассмотрели основные особенности того, как собрать систему своими руками и подключить ее к скважине. Теперь ознакомимся с тем, как настроить и сделать ее запуск.

Первый запуск

Выполнив монтаж водопроводной станции, следует ответственно подойти к первому ее запуску. Для этого следуйте инструкции:

В корпусе помпы выкрутите пробку и залейте жидкость.
Наполняется всасывающая труба. Убедитесь, что жидкость заполнила всё пространство.
Проверьте давление в гидроаккумуляторе, оно не должно понижаться. Если падает, значит обратный клапан не держит. Его увеличить можно автомобильным насосом. Если давление слишком большое, то через ниппель оно спускается.
После заполнения системы плотно закрываете пробку.
Помпу подключаете к электросети.
Удаляете воздух из оборудования, слегка приоткрыв вентиль.
Для этого агрегат должен проработать около трех минут. Через выходное отверстие начнет течь вода.
В случае когда жидкость не пошла, в помпу следует долить воды и повторить процедуру.

Для правильного запуска важно знать, как работает аппарат.

Советы по эксплуатации

Необходимо придерживаться следующих правил и рекомендаций по эксплуатации установки:

Один раз в 30 дней проверять давление в системе.
Проверять давление перед запуском после длительной паузы.
Периодически чистить фильтр грубой очистки, опущенный непосредственно в источник.
Система должна быть установлена в сухом и теплом месте, защищенном от мороза и влаги.
Проложенный трубопровод должен быть утеплен и защищен от промерзания.
Если установка не будет эксплуатироваться в зимнее время, то с системы следует полностью слить воду.

Заключение

Мы рассмотрели все особенности того, как подключить самому агрегат к скважине, а также как установить своими руками насосную станцию в колодец. Следуя всем рекомендациям, вы сможете сделать правильный выбор насосного оборудования для частного дома. Делитесь своим опытом в комментариях к этой статье, чтобы помочь избежать ошибок.

Полезное видео

Вы поймете из ролика как выбрать аппарат:

В этом видео информация по установке:

Читайте также: Правильное подключение и установка насоса в колодецСодержание:

Выбор насосной станции для дачи – задача достаточно непростая и важная, так как многие дачные участки не подключены к городской сети, поэтому дачники пользуются колодцами и скважинами, из которых вода подается при помощи насосов. Это имеет определенные нюансы, плюсы и минусы, которые мы подробно рассмотрим.

Основной задачей, которую выполняют насосные станции для колодца на даче, является создание достаточного давления в системе, благодаря чему вода будет поступать хорошим напором вне зависимости от того, насколько далеко или высоко находятся краны. Именно поэтому требуется правильно подобрать насосную станцию, рассчитав ее мощность и объем жидкости, который нужно будет подавать.

Для того чтобы понять, как работает насосная станция для дачи, нужно знать в первую очередь, что в нее входит. Это насос определенной мощности, расширительный бак, устройства управления, для того чтобы конструкция могла работать автоматически и не требовала постоянного включения и выключения из электросети.

Выброр насосной станции для дачи

Существуют разные типы насосов: одни подходят для полива и имеют небольшую мощность, другие используются в станциях и помогают подавать воду в дом, иногда это второй и даже третий этаж, поэтому давление должно быть намного больше, чем в насосе для полива.

Подача воды может осуществляться следующим образом:

Насос включают только при необходимости, он не имеет автоматики и подает воду непосредственно после включения. Такой вариант подойдет для полива или если вы проживаете в доме непостоянно и вода нужна редко.
Насос перекачивает воду в накопительную емкость, расположенную в верхней части дома. Таким образом, всегда имеется определенный запас, снижающий зависимость хозяев от стабильности подачи электроэнергии. Может применяться безнапорный накопительный бак, например, в качестве летнего душа. На сам насос можно установить выключатель. Такой метод не позволит использовать бытовую технику, например, стиральную машину, так как ей требуется хороший напор воды.
Использование мембранного гидроаккумулятора и погружного насоса. Способ этот более удобный, но также не лишенный недостатков.
Установка автоматической станции. Такая насосная станция в колодец для дачи позволяет работать системе водоснабжения автономно, при этом при использовании мембранного резервуара можно создать запас воды, который будет выдаваться под давлением. Кроме этого, система не требует постоянного включения и выключения насоса, автоматика будет делать это сама, главное, чтобы оборудование было подключено к электропитанию. По сути все будет работать точно так же, как в городской квартире. Стоит открыть кран, идет вода, закрыть – не идет; больше ничего делать не нужно. Такая система оснащается специальным реле, регулирующим давление, чтобы оно не щелкало, применяют мембранный бак, который поддерживает необходимое давление внутри системы. Это помогает снизить нагрузку и на насос, повысить его ресурс, снизить расход электроэнергии. Автоматические насосные станции для дачи являются оптимальным вариантом, так как ими не только удобнее пользоваться, но и они позволяют сэкономить расход электричества.

При прокладке трубопровода к дому, необходимо учесть глубину промерзания грунта. Для Московской области это 1.7 метра.

Схема подключения когда насос в колодце

Для того чтобы можно было поднять воду из скважины или колодца, при условии, что она уже не имеет крупных примесей, используют поверхностный насос. Особенно при большой удаленности от дома, рекомендуется устанавливать насос типа Водомет ( с поплавком защиты) непосредственно в колодце. Насосы для колодца обязательно должны иметь защиту от сухого хода, это поплавковый выключатель. Обязательно следите за тем, чтоб насос не опустился на дно колодца и не засасывал лопастями песок. в доме устанавливают дополнительно фильтры.

Схема подключения когда насос находится в колодце

Кроме этого, в систему входит обратный клапан, его задачей является не давать воде опускаться вниз, если насос перестает работать. На выходе обычно тоже ставится клапан, прежде чем попасть в краны, вода может проходить через съемный фильтр; он, как правило, устанавливается в доме. После фильтра ставят разветвитель. К системе подключают мембранный бак, реле барометра, после этого система включается в электросеть.

Особенности конструкции

Разные производители могут компоновать элементы по-своему, реле, к примеру, может оснащаться гибкой проводкой или не иметь таковой, может различаться его место посадки, но в целом в систему входят одни и те же элементы. Различия могут быть вызваны и типом насоса, в разных станциях устройства могут отличаться. Это связано и с особенностями эксплуатации устройства.

Работа реле давления для включения насоса

Чаще всего применяют поверхностные насосы, они имеют достаточную мощность, стоят недорого, просты в использовании. Минусом такого приспособления является его шумность и возможность поднимать воду только на 6 метров, но для небольшого частного дома это обычно достаточная высота.
Самовсасывающий насос может обладать встроенным эжектором: это устройство, которое позволяет забирать воду с глубины до 15 метров, оно подходит для неглубоких скважин и глубоких колодцев. Работает устройство шумно.
Если скважина глубокая, приходится применять более дорогое оборудование с внешним эжектором.

Если заставить воду циркулировать через внешний эжектор, то глубину всасывания можно повысить до 45 метров, чего вполне хватит для обслуживания стандартной скважины. Доставить воду можно будет также на солидное расстояние. Оборудование работает тихо, но потребляет довольно много энергии.

Если источник не глубже 10 метров, можно использовать многоступенчатое оборудование, оно позволит создать мощный напор, при этом работает без лишнего шума. Отличия такого насоса в том, что он оснащен несколькими камерами и рабочими колесами. Встречаются насосные станции с вихревыми насосами, прибор имеет относительно небольшую производительность, способен создавать высокое давление в системе, подавая воду под хорошим напором. Такой насос может подавать воду со скважины не глубже 7 метров, поэтому чаще всего применяется для колодцев. К достоинствам можно отнести экономичность и минимальный шум при работе. Такой насос можно использовать и для центрального водоснабжения, если напор в магистрали слабый, он поможет его повысить.

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате. Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала.

Насосная станция Джилекс Джамбо с расположением в доме

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос. На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Расчет гидроаккумулятора

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Комплекс очистки воды

Модели

На современном рынке достаточно много моделей насосных станций. Отличаются они не только свойствами и качеством, но и ценой. Покупать рекомендуется изделия известных фирм, которые дают гарантию качества своей продукции. О них можно прочитать отзывы, выбрать подходящую модель при помощи специалиста компании, который поможет рассчитать все необходимое. К таким маркам относятся следующие:

Джилекс.
Вихрь.
Ergus.
Зубр.
Gardena.
Wilo SE.
Karcher.
Pedrollo.
Grundfos.
Wilo.
Тополь.
Unipump.
Aquario.
Водолей.
Biral.
SFA.
Vortex.
Waterstry.
Zota.
Belamos.
Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Видео:

Содержание:

Вопросы по обустройству автономной системы водоснабжения являются очень актуальными для владельцев дач и загородных домов, расположенных в тех районах, куда централизованно вода не подается. Для решения этой проблемы может быть использована погружная насосная станция для колодца, которая способна обеспечить подачу воды в трубопроводную систему дома или дачи в требуемом количестве и в круглогодичном режиме.

По конструктивному исполнению насосные установки, которыми оснащаются колодцы, практически ничем не отличаются от погружных станций, используемых для скважины. Важным преимуществом применения погружных насосных станций именно для колодцев является то, что в таких случаях можно не задумываться о диаметре насоса, который будет помещаться в подземный источник воды.

В самом колодце обычно размещают только погружной насос, а остальное оборудование устанавливают в доме

Эффективность работы насосной станции, посредством которой вода откачивается из колодца, во многом зависит от правильности выбора оборудования для оснащения такой установки, а также от правильности ее монтажа. Именно поэтому, задумавшись над приобретением насосной колодезной станции или о ее самостоятельной сборке, стоит предварительно разобраться во всех этих вопросах.

Конструкция насосной станции для колодца

Насосная станция с погружным насосом для колодца – это комплекс технических средств, в основные задачи которого входит откачивание воды из подземного источника и ее транспортировка по трубопроводной системе в необходимых количествах и под требуемым напором. Использование такой установки позволяет не только обеспечить дом водой для удовлетворения бытовых нужд жильцов, но и подключить к автономной системе водоснабжения всю необходимую бытовую технику, а также организовать регулярный полив зеленых насаждений на участке.

Для организации колодезной насосной станции используются погружные насосы различных типов в комплекте с дополнительным оборудованием

Что лучше: отдельный погружной насос или насосная станция? В случае использования станции насосное оборудование работает в щадящем режиме, соответственно, прослужит вам намного дольше. Кроме того, такие установки способны некоторое время обеспечивать подачу воды в трубопроводную систему даже при неработающем насосе.

Элементами конструкции насосных станций на базе погружного насоса являются:

погружной электронасос, который решает задачу по откачиванию воды из колодца и подает ее в гидроаккумулятор;
гидроаккумулятор – емкость, внутренняя камера которой разделена эластичной мембраной (в задачи гироаккумулятора, или мембранного бака, входит поддержание в напорной магистрали погружной станции определенного давления воды и обеспечение ее подачи в те моменты, когда насосное оборудование не работает);
манометр, при помощи которого контролируется уровень давления воды в напорной магистрали;
реле, автоматически прекращающее работу электронасоса станции при достижении давления жидкости в гидроаккумуляторе требуемого значения, а также автоматически включающее помпу, когда значение такого давления опускается ниже критической отметки;
элементы соединительной арматуры;
фильтр механической очистки, защищающий внутреннюю часть погружного насоса от попадания в нее твердых частиц, содержащихся в колодезной воде;
обратный клапан, не дающей откачиваемой воде двигаться не в том направлении.

Схема водоснабжения с погружным насосом

После знакомства с конструктивными элементами насосной установки, которые обеспечивают ее эффективную и бесперебойную работу даже при минимальном вмешательстве со стороны человека, ответ на вопрос о том, что лучше – насосная станция или погружной насос, становится очевидным.

Типы погружных насосов

Для оснащения насосных колодезных станций используются погружные насосы преимущественно двух типов: вибрационные и центробежные. На выбор того или иного типа гидромашины, которая будет откачивать воду из колодца на приусадебном участке, оказывает влияние целый ряд факторов. Сюда, в частности, относятся:

глубина колодца и уровень, на котором в нем располагается вода;
дебит подземного источника воды;
суммарная потребность в воде всех пользователей водопровода и бытовой техники, которая будет к нему подключаться (по данному параметру определяется производительность выбираемого насосного оборудования);
значение напора, под которым вода должна транспортироваться по трубопроводной системе, чтобы без проблем достигать всех точек водозабора.

Один и тот же насос может обеспечить различную производительность в зависимости от глубины колодца

Наиболее бюджетным вариантом колодезных насосных станций на базе погружного насоса являются установки с вибрационными гидромашинами. Насосы данного типа отличаются простотой конструкции и ремонта, но вполне способны обеспечить эффективную работу станции, если последняя обслуживает водопроводную систему, которой пользуются 3–4 человека. Между тем, выбирая станцию с насосом вибрационного типа, следует иметь в виду, что она не может откачивать воду из подземных источников большой глубины и характеризуется невысокой производительностью. Кроме того, вибрационные волны, создаваемые таким насосом в толще перекачиваемой им воды, активно заиливают жидкую среду и способствуют разрушению стенок колодца, если те не защищены бетонными кольцами.

Срок службы вибрационного насоса во многом определяется качеством его комплектующих

Чаще всего для оснащения колодезных насосных станций применяются погружные гидромашины центробежного типа, которые отличаются высокой производительностью и способны откачивать воду из подземных источников даже очень значительной глубины. Немаловажным является и то, что работу таких устройств достаточно легко автоматизировать, используя дополнительные элементы для их оснащения.

Для насосных колодезных станций погружного типа можно использовать и дренажные насосы, основное назначение которых состоит в том, чтобы перекачивать сильно загрязненные жидкие среды. Применять устройства данного типа целесообразно в том случае, если вода в колодце характеризуется сильной степенью загрязнения.

Использовать для откачивания из колодца воды, в составе которой содержится большое количество твердых включений (в частности, песка), можно погружные электронасосы винтового или шнекового типа. Но, как правило, насосное оборудование данного типа применяется в промышленных целях.

Как работает колодезная насосная станция

Принцип, по которому работает погружная насосная станция в колодце, заключается в следующем.

Вода, откачиваемая из колодца, поднимается по заборному шлангу на поверхность и поступает в емкость гидроаккумулятора, оказывая давление на его эластичную мембрану.
После того как давление воды в емкости гидроаккумулятора достигнет требуемого значения, реле автоматически отключит электронасос.
При открытии кранов в точках водозабора вода из гидроаккумулятора под действием давления, оказываемого на мембрану воздушной средой, находящейся по обратную сторону такой диафрагмы, начнет поступать в трубопроводную систему.
При снижении значения давления воды в гидроаккумуляторе до критической отметки реле автоматически включит погружной насос, который начнет снова закачивать жидкость в гидробак.

Станция управления – наиболее простой способ автоматизации подачи воды от погружного насоса

Колодезные насосные станции погружного типа для еще большей автоматизации процесса откачивания воды могут оснащаться поплавковыми выключателями, которые автоматически прекращают работу установки в том случае, если уровень воды в колодце снизится до критической отметки.

Производитель	Описание
Quattro Elementi Automatico 801	От 6 тыс. рублей. Китайский производитель. При низкой стоимости наблюдается солидный срок работы. В комплектации идут обратный клапан, фильтр и т. п. Еще установка укомплектовывается автоматикой, получив идеальный агрегат. Производительность – 3,2 м³/час
GARDENA 3000/4	От 10 тыс. рублей. Отличается бесшумным процессом работы, малым весом и качественным корпусом. Среди минусов – пластиковый тройник, установленный внутри помпы. Частенько он ломается. Выходные/входные патрубки имеют слабую резьбу. Производительность – 2,8 м³/час
ДЖИЛЕКС Водомет ПРОФ 55/90 Дом	Стоимость от 25 тыс. Прост при монтаже. Явный минус – маленький ресурс при регулярной эксплуатации, около четырех лет. Производительность – 3,3 м³/час
Wilo HMP 603 1	Стоимость от 30 тыс. Высокая цена полностью оправдывается отличным качеством установки. Дополнительно следует приобрести реле сухого хода. В остальном отличный вариант. Производительность – 8,1 м³/час
ESPA Aquabox 350 TP 15 4 M	Стоимость от 80 тыс. рублей. Обеспечивает равномерную и стабильную подачу воды. Автоматика повышает комфорт эксплуатации. Цена полностью окупается ее техническими характеристиками. Производительность – 3,6 м³/час

Устройство и принцип работы
