Насос для отопления — типы, назначение и правила подбора

Равномерное распределение теплоносителя внутри трубопровода и радиаторов обеспечивается за счет использования насоса для котла отопления. Приспособление поддерживает нужное давление в системе, помогая жидкости преодолевать непростой путь. Монтаж циркуляционного насоса можно провести самостоятельно, если ознакомиться с инструкцией и техническим устройством прибора.

Что такое циркуляционный насос

Одним из необходимых элементов в системе горячего водоснабжения и отопления является циркуляционный насос. Это устройство выполняет нагнетающую и всасывающую функции, способствует активному перемещению жидкость внутри отопительной системы. Насос монтируется непосредственно в трубопровод. Предназначен для работы в замкнутом контуре.

Основными элементами прибора являются:

• корпус;
• крыльчатка;
• ротор;
• вал двигателя;
• клеммная коробка;
• двигатель;
• воздушный винт.

Как только на ротор подается электрическая энергия, он начинает вращаться, передавая крыльчатке сигнал на движение. Это приводит к всасыванию жидкости с одной стороны устройства и выталкиванию с другой. Чтобы агрегаты было легче монтировать и обслуживать, производители выпускают различные модели по форме корпуса и габаритам.

Цены на циркуляционные насосы для котлов отопления

циркуляционные насосы для котлов отопления

Для чего используется

Благодаря циркуляционному насосу обогрев помещений осуществляется равномерно и быстро, поэтому сфера применения таких агрегатов обширная.

Насосы устанавливают для таких целей:

1. Улучшение качества работы системы с естественной циркуляцией.
2. Принудительное движение теплоносителя при геотермальном отоплении. Тепловой насос работает по классическому циклу Карно: забирает глубоко внизу холодный теплоноситель и получает взамен нагретый до 50 градусов поток жидкости внутри отопительной системы. Летом геотермальное оборудование из нагревателя превращается в средство пассивного кондиционирования.
3. Обеспечение циркуляции воды в системах горячего и холодного водоснабжения в частном доме.
4. Повышение эффективности работы конструкции теплый водяной пол.
5. Использование в системах кондиционирования с целью охлаждения.

Виды насосов

Все электронасосы имеют общий принцип работы, но отличаются конструкцией и эффективностью. Чтобы правильно выбрать устройство, необходимо знать, какие виды оборудования существуют, чем отличаются.

Различают два вида циркуляционных агрегатов:

1. С мокрым ротором. Такие устройства имеют модульную конструкцию, что упрощает их техническое обслуживание и ремонт. Ротор и крыльчатка находятся в рабочей среде, сухой остается только электрическая часть. У приборов невысокий уровень шума. Ступенчатый регулятор скорости позволяет контролировать расход электрической энергии. Преимущество агрегата заключается в длительном сроке эксплуатации при условии правильного монтажа. Недостаток прибора — чувствительность к качеству рабочей жидкости.
2. С сухим ротором. Насос отличается типом конструкции. Ротор заключен в герметичный корпус, а крыльчатка погружена в теплоноситель. От проникновения жидкости двигатель защищен уплотнительными кольцами. Основной плюс агрегата — высокий коэффициент полезного действия и минимальные требования к качеству теплоносителя. Устройство создает высокий уровень шума.

Судя по характеристикам, можно сделать вывод, что для частных домов и квартир больше подходят устройства с мокрым ротором.

Преимущества котлов с насосом

Электрический котел с циркуляционным насосом благодаря своей уникальной конструкции, может выполнять функции целого комплекса отопительных устройств.

Повышенный спрос на такое оборудование обусловлен его преимуществами:

1. Большой ассортимент моделей дает возможность выбрать котел для обогрева помещений любой площади. Пользователю не нужно подбирать насос отдельно.
2. Устройство позволяет прогонять жидкость по всем контурам с оптимальной скоростью. Это помогает равномерно и быстро прогреть помещение.
3. Коэффициент полезного действия — 90% и выше, что говорит о высокой эффективности моделей.
4. Автоматизация процесса обеспечивает простую настройку и высокую безопасность котлов.
5. Оборудование экологично, так как в процессе его работы не производится выброс вредных веществ.
6. Простой монтаж отопительной системы.

Производители выпускают котлы настенные, которые подходят для небольших квартир, а также напольные, способные обеспечить теплом помещение с большой площадью.

Недостатки

Котлы со встроенными циркуляционными насосами не лишены недостатков, знакомство с которыми позволит определиться, стоит ли устанавливать подобное оборудование.

Основные минусы:

1. Электроэнергия обходится дороже, чем газ или твердое топливо.
2. Бесперебойная работа котла напрямую зависит от напряжения в подающей сети.
3. Необходимость установки качественной проводки в отапливаемом помещении.

Недостатки использования котлов в основном связаны с необходимостью обеспечения их электрической энергией. Перед установкой необходимо рассчитать силу тока, чтобы выбрать кабель нужного сечения и автомат. Для снижения мощности самого котла на выходном контуре отопительной системы ставится аккумуляторная емкость.

Виды устройств для котлов

Врезанные в отопительный контур помпы усиливают циркуляцию теплоносителя в трубах. В зависимости от области применения они отличаются по конструкции и техническим параметрам.

Устройства делятся на два типа: циркуляционные насосы для газового котла и питательные аппараты для паровых агрегатов. Главное — правильно подобрать прибор под конкретный трубопровод и характеристики котла.

Циркуляционные

Многие модели одно- и двухконтурных газовых котлов оснащены циркуляционными насосами, которые устанавливаются рядом с гидравлическим блоком. Для бытовых нужд идеальным вариантом являются однофазные помпы с мощностью до 100 Вт, обеспечивающие скорость прокачки жидкости до 2 м/с. Эти модели легко устанавливаются на пластиковые трубы и способны долго прослужить без ремонта, так как собираются из нержавеющих компонентов.

Помпы в одноконтурных газовых котлах, как и в электрических, бывают «мокрыми» и «сухими». Они необходимы в тех случаях, когда в системе низкое давление газа. Агрегат помогает такому котлу развивать мощность до 80%.

Питательные

Промышленные установки, предназначенные для подачи теплоносителя в паровые котлы электрических станций или нефтеперерабатывающих предприятий, называются питательными насосами. Агрегаты, в зависимости от типа модели, перекачивают воду с температурой от 80 °С до 165 °С. Количество примесей в жидкости не должно превышать 0,2 %.

Питательные агрегаты производятся нескольких типов и в различных конструктивных исполнениях. Эксплуатируются они в тяжелых условиях, поэтому многие оснащены устройством автоматического отключения. Каждый агрегат имеет обратный клапан — это защитная мера для предотвращения обратного вращения ротора или перегрева воды.

Рабочая часть устройств изготавливается из стали, сплавов чугуна или цветных металлов.

Как подобрать насос

Чтобы правильно выбрать циркуляционный агрегат, необходимо знать его функциональные возможности. Ознакомиться с ними можно в технической документации, которую вместе с насосом предоставляет производитель. Стоит обращать внимание на материал, из которого изготовлен корпус циркулярного прибора и на присутствие защиты.

Основные параметры:

1. Производительность. Эта величина максимального объема теплоносителя, которую может за один час времени прокачать приспособление. Единица измерения — м³/ч.
2. Напор. Показатель измеряется в метрах и представляет собой максимальное значение гидравлического сопротивления.
3. Скорость. Позволяет настраивать теплоотдачу в зависимости от температуры на улице. Лучше выбирать приборы, которые могут работать на различных скоростях.
4. Мощность. Чем меньше диаметр труб отопительной системы, тем мощнее должен быть двигатель.
5. Температура. До скольки градусов будет нагреваться жидкость в системе отопления.

Куда устанавливать

Среди специалистов существуют различные мнения по поводу установки агрегата в систему. Одни предлагают монтировать насос на подающем трубопроводе, другие — на обратном.

В домашней системе температура редко поднимается выше 70 °С, а жидкость не нагревается больше, чем на 90 °С. Поэтому агрегат можно врезать как в подающем, так и в обратном трубопроводе, при этом разность статистических давлений жидкости между ними не существенная, но лучше остановиться на втором варианте. Если в отопительной системе две отдельные ветки, то имеет смысл на каждой поставить отдельное приспособление.

Монтировать насос надо сразу после котла, до первого разветвления в контуре. Тогда можно будет задавать необходимый тепловой режим в каждой части дома.

Принудительная циркуляция

В домах с большой площадью в системе возможно образование воздушных пробок, что приводит к нарушению циркуляции, перегреву теплоносителя в котле и возникновению повреждений. Поэтому в обратную трубу перед вводом в теплообменник котла устанавливается насос, который осуществляет принудительную циркуляцию. Это позволяет поддерживать нужную скорость и давление жидкости.

В теплоносителе часто содержатся механические примеси, которые способны повредить двигатель или привести к заклиниванию крыльчатки, поэтому перед приспособлением устанавливается сетчатый фильтр-грязевик. Установленные с обеих сторон прибора шаровые краны позволяют осуществить ремонт или замену агрегата без слива жидкости из системы.

Естественная циркуляция

Процесс получил свое название исходя из законов физики. Благодаря строго выдержанному наклону подающей и обратной труб нагретая жидкость поднимается в верхнюю точку системы, затем по мере остывания опускается вниз, возвращаясь в котел. При работе в таком режиме теплоотдача будет низкой, кроме того, возможно отключение электрической энергии, поэтому в систему врезают насос. Это дает высокую эффективность и надежность отопления.

Дополнительно монтируют байпасную линию для помпы — перемычку, которая при отключенном котле делает систему работоспособной. В перемычке ставится шаровой отсечной кран. Он открывается, когда отключается электричество или прибор выходит из строя. Кран, ведущий к насосу, перекрывается, и система начинает работать по принципу самотека.

Куда нельзя устанавливать циркуляционные агрегаты

Не желательно устанавливать циркуляционные насосы на подающую магистраль. Бывают случаи, когда в верхней части котла скапливается воздух, устройство не может его втянуть, в результате образуется вакуум, что приводит к закипанию теплоносителя.

Образующаяся пароводяная смесь начинает двигаться в систему. Насос останавливается, потому что он может перекачивать только воду. Если вовремя не принять меры, то возможен взрыв.

Правила и нюансы монтажа

Установку насоса желательно доверить мастеру. В технической документации производитель указывает правила монтажа, так что можно попробовать выполнить работу самостоятельно. Главное — придерживаться правил обращения с устройством.

Чтобы не образовывались воздушные пробки, которые могут привести к поломке оборудования, важно правильно выбрать расположение ротора относительно горизонта. На корпусе устройства есть подсказка в виде стрелки, указывающей, в каком направлении должна двигаться жидкость в системе. Участок нужно выбирать в месте, удобном для эксплуатации агрегата.

Схема монтажа

Существует несколько схем подключения насоса к котлу. Нужный вариант выбирается исходя из типа системы и вида отопительного оборудования. Во всех схемах прибор монтируется так, чтобы его было комфортно обслуживать.

Возможные способы:

1. Агрегат устанавливается на обратке непосредственно перед тепловым генератором.
2. Помпу монтируют в начале контура после группы безопасности.
3. Устройство с отсекающей арматурой ставиться на байпасе.
4. Используется при подключении насоса к твердотопливному котлу. Устройство лучше закрепить на магистрали, которая идет из отопительной системы к теплогенератору.

Установка циркуляционного приспособления на обратке.

Как подключить к электропитанию

Работает прибор от сети 220 В. Для подключение требуются три провода: фаза, ноль и заземление.

Его можно подсоединить к электропитанию двумя способами:

1. Напрямую кабелем или через клеммную колодку. Необходимо провести отдельную электрическую линию с автоматом защиты, и с помощью этого кабеля подключить устройство. Клеммы обычно располагаются под пластиковой крышкой. Ее нужно снять, открутив несколько болтов, найти три разъема. Они подписаны: пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение.
2. Через трехконтактную розетку и вилку. Следует сделать новую проводку. Осуществить монтаж наружной или внутренней розетки. Агрегату для подсоединения к сети понадобится силовой кабель с вилкой, оснащенной заземлением.

Когда нужно ставить дополнительное оборудование

От работоспособности насоса зависит функционирование всей отопительной системы. Чтобы предотвратить внезапное отключение агрегата, стоит дополнительно предусмотреть резервное питание. Для этого можно установить стабилизатор с подключенными аккумуляторами. Главное правильно подобрать и просчитать емкость приборов и следить, чтобы они не разряжались.

Снизить затраты электроэнергии и увеличить срок службы прибора можно путем установки термостата, который измеряет температуру жидкости. Насос будет запускаться, если показатель достигнет требуемого уровня.

Пошаговая инструкция по сборке и монтажу насоса

После приобретения устройства и выбора места его установки необходимо провести сборку и монтаж. Предварительно необходимо по обе стороны помпы вмонтировать шаровые краны, перед агрегатом установить грязевик для задержки окалины, грязи, абразивных частиц. Верхнюю часть байпаса надо оснастить воздушным клапаном.

Сборка и подключение насоса к котлу отопления проводятся в такой последовательности:

1. Перед монтажом следует слить жидкость из системы. Для полноценной очистки нужно залить в нее теплоноситель и спустить, затем повторить эту процедуру еще пару раз.
2. Осуществить установку насоса в систему.
3. После монтажа все места соединений необходимо тщательно загерметизировать.
4. Залить систему жидкостью. Удалить лишний воздух.
5. Подключить устройство к электрической сети.

Количество циркуляционных приборов, необходимых в системе, зависит от длины трубопровода.

Стоимость насосов разных видов

На рынке представлено много компаний, специализирующихся на производстве циркуляционных агрегатов. Потребителям рекомендуется покупать модели европейских производителей, пользующихся авторитетом. Спросом пользуется также продукция некоторых российских предприятий.

Модель	Страна-производитель	Цена, руб.
Прима UPS 25/60 180	Россия	1570
Wester WCP 25-40G	Россия	2127
LRP 32-50/180	Китай	2598
Hoffmann UPC 25-40 180	Германия	5256
Yonos PICO 15/1-4	Германия	6051
A 56/180 XM	Италия	10953

В продаже можно найти как бюджетные, так и дорогостоящие модели. Какой купить насос для котла отопления — это индивидуальное решение хозяина дома. Одни при выборе ориентируются на степень известности производителя, другие — на стоимость, третьи — на доступность сервиса.

Видео

Посмотрите видео, где показана установка насоса в систему отопления.

Похожие записиОтзывы и комментарии

Газовые котлы

Вступление

Во многие конструкции газовых одноконтурных и двухконтурных газовых котлов входит циркуляционный насос. Назначение циркуляционного насоса в самой конструкции котла, аналогично назначению насоса, если его ставить обособленно. Насос обеспечивает циркуляцию теплоносителя в системе отопления, и как следствие, повышает производительность котла, снижая расход топлива (газа).

Циркуляционный насос в газовом котле

Циркуляционный насос в конструкции газового котла разгоняет теплоноситель по системе отопления, благодаря чему, теплоноситель охлаждается в системе медленнее и возвращается в котел в «подогретом» виде. Так как нагрев в котле происходит до определенной температуры, то следующий цикл нагрева теплоносителя будет короче. Отсюда меньший расход газа и быстрые циклы прогрева воды (выше КПД).

Считается, что для гидравлических систем отопления не требуется установка циркуляционных насосов, однако, он совсем не помешает в старых отопительных системах с трубами большого диаметра.

Покупая газовый котел с циркуляционным насосом в конструкции, уже не нужно ставить отдельный циркуляционный насос в систему отопления.

Одноступенчатые и двухступенчатые насосы

Обычно в конструкцию газового котла включают двухступенчатые насосы. Ступени насоса это скорости вращения лопастей насоса. Обычно это 2500 и 2800 оборотов в минуту. На заводе устанавливают вторую ступень (большую скорость).

Место установки насоса в газовом настенном котле

Циркуляционный насос ставится рядом с гидравлическим блоком котла.

Подключение насоса к электричеству

Циркуляционный насос  в конструкции газового котла уже подключен к распределительному щитку котла и включается при подключении электричества к котлу отопления. Напряжение питания 230±Вольт.

Подготовка насоса к запуску котла

Перед запуском котла система должна быть обезвоздушена. Для это сначала воздух выводится из насоса, на нем есть пробка, а вверху насоса, есть продувной вентиль. Сначала откручивается вентиль системы отопления. Из системы выпускается воздух. Потом, обезвоздушивается сам насос.

Дополнительные функции насоса газового котла

У насосов газового котла, кроме режимов запуска и работы, есть режим добега. Насос продолжает работать после отключения котла и выводит тепло из камеры сгорания при отключении котла. Это позволяет избежать температурных пиков и продлевает службу теплообменника.

Общая схема устройства газового котла

Выводы

• Циркуляционный насос в конструкции газового котла улучшает работу систем отопления, как одноконтурных, так и двухконтурных котлов отопления.
• Особенно актуален циркуляционный насос в конструкции настенного котла.

 ©Obotoplenii.ru

Другие статьи раздела: Газовый котел

Главная / Газовые котлы

Газовый котел — источник тепла для систем теплоснабжения. Это устройство, предназначено для преобразования энергии полученной от сжигания газа в тепло для нагрева водяного теплоносителя системы отопления.

Устройство газового котла обеспечивает реализацию главной задачи — эффективность и надежность автономных систем теплоснабжения, при минимальном участии со стороны пользователя.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

В закрытых топках — дымоотвод осуществляется через коаксиальную трубу. По центральной части трубы движутся дымовые газы, а по кольцеобразному сечению, с помощью с принудительной вентиляции, воздух из атмосферы нагнетается в топку.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах — 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Принцип работы

Принцип работы газового котла отопления довольно прост. По обратному трубопроводу из отопительной внутридомовой сети остывшая вода циркуляционным насосом подается на вход теплообменника контура отопления.

При низкой температуре теплоносителя открывается электромеханический клапан, подающий топливо на форсунку. Запальник, поджигает газ и начинается процесс горения. Котел постоянно работает на контур отопления.

Контур ГВС начинает функционировать при открытии крана на смесителе. Такая тепловая схема работы котла в летнее время делает его похожим на работу обычной газовой колонки.

Как работает конденсационный котел

Наименование «конденсационные», котлоагрегаты приобрели ввиду того, что в них реализована технология получение дополнительной тепловой энергии при модификации агрегатного состояния конденсата из пара, находящегося в уходящих газах.

Принцип действия конденсационного котла

В ходе горения природного газа в конденсационном газовом котле создается водяной пар, который в традиционных агрегатах испаряется, и выбрасывается в атмосферу через дымовую трубу.

Специалисты разработали дополнительное устройство в котле — водяной экономайзер, в котором пар в уходящих газах, превращается в конденсат, при этом высвобождая дополнительное количество тепла, которое в экономайзере передается теплоносителю.

Температура с которой совершается преобразование конденсата, называется точкой росы +55 С, а технологический процесс конденсацией. Эта температура соответствует параметрам обратной сетевой воды, поступающей в котел из системы отопления. Если она будет больше +60 С, то конденсатный котел, будет работать, как традиционное устройство с низким КПД.

Кроме того конденсат — создает весьма агрессивную среду, с содержанием кислот. Поэтому для его сбора и отвода потребуется специальная система нейтрализации, которую жидкость должна пройти, перед тем, как ее можно будет сбросить в городскую канализацию.

Конденсационный котел. Источник фото: allbuildingtips.com

В целом конвекционный газовый котел дорогостоящее устройство, однако, экономия топлива до 20 %, позволяют окупить его в течение пяти лет.

Принцип работы двухконтурного газового котла

Принцип деятельности двухконтурного котлоагрегата рассчитан на 2 тепловых режима:

• отопление;
• ГВС.

В отопительном режиме работа котла практически не отличается от однокотурного котла. Запуск горелки сопрягается с довольно продолжительным пусковым периодом, для того чтобы увеличить температуру в отопительном контуре до рабочих показателей. При достижении основного режима, приток топлива на горелку останавливается.

Температурный датчик внутреннего воздуха, позволяет автоматически регулировать температурный режим и подает сигнал на открытие газа при снижении допустимого уровня.

Сегодняшние нагревательные двухконтурные котлы оборудованы автоматическими системами регулирования и безопасности. Датчики по пламени и тяге в аварийных ситуациях способны перекрыть подачу газа на котел через электромагнитный клапан, тем самым не допустив созданию повышенной концентрации газа, в помещении котельной.

Этот механизм не только перекрывает подачу газа, но и сообщит окружающим об опасности, с использованием звуковой и световой сигнализации, а также запустит вытяжную вентиляцию, чтобы уменьшить содержания метана и угарного газа в воздухе.

Правила эксплуатации

Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.

В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение. В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора. Основные правила по безопасной эксплуатации отопительного котла, работающего на газовом топливе при возникновении запаха газа:

• немедленно перекрывают газовый кран на горелочное устройство;
• открывают окна для проветривания;
• в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
• не пользуются электровыключателями и спичками;
• немедленно перекрывают открытое пламя;
• сообщают об аварийной ситуации в газовую службу.

Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.

Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.

Все чаще для отопления и горячего водоснабжения в домах используются котлы. Они компактны, мощны, удобны в эксплуатации. Газ на сегодняшний день обходится дешевле, чем другие виды топлива. Если вы задумываетесь об установке такого оборудования у себя дома, важно понять, как работает газовый котел. Это поможет вам быстрее разобраться в управлении техникой и успешно ее эксплуатировать.

Как устроен газовый котел

Из чего состоит техника? Ответ на этот вопрос важно знать каждому пользователю, потому что при работе могут возникать разные ситуации. Кроме того, знания об устройстве газового котла и его составляющих помогут выбрать ту модель, которая подходит именно для вашего помещения.

Основные узлы

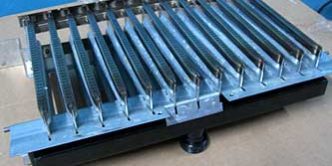

Горелка. Прямоугольная конструкция оборудована форсунками. Через них газ попадает в горелку и распределяется. Так поверхность радиатора равномерно прогревается по всей поверхности.

Существует две разновидности горелки:

• Атмосферная. Устанавливается возле дымохода. Принцип работы прост: воздух для поддержания пламени забирается из помещения. В этом случае обязательно наличие окна и нормальной вентиляции. Преимущество атмосферного типа — независимость от электроэнергии. Чаще встречается в моделях напольного типа.

• Турбированная. Работа такого котла не зависит от наличия тяги в дымоходе и вентиляции, так как встроенный вентилятор принудительно выводит продукты сгорания через коаксиальный дымоход. Вывод может быть сделан в стене. Встречается в котлах настенного размещения. Основной недостаток – энергозависимость.

Теплообменник представляет собой короб, внутри которого расположены трубки. По ним циркулирует вода. Узел может состоять из разных сплавов, что сказывается на сроке его эксплуатации. Двухконтурный прибор оснащен двумя радиаторами, одноконтурный — одним. Разновидности:

• Стальной. Самый простой и дешевый вариант. Материал устойчив к перепадам температур, однако обладает низкой теплопроводностью и недолговечностью.

• Медный. Это стойкий к коррозии и перепадам температур сплав. Медь в семь раз лучше стали проводит тепло, поэтому радиатор обходится дороже. Имеет ограниченную температуру нагрева.

• Чугунный. Устойчив к коррозии и высоким температурам. Хорошо проводит тепло, но обладает большим весом. Поэтому чаще используется для напольных котлов в виде разборной конструкции.

Циркуляционный насос создает давление в системе для постоянной циркуляции воды. Не во всех моделях есть насос. Но если вы выбираете технику для газового отопления, он должен присутствовать в конструкции.

Расширительный бак. При нагреве теплоноситель расширяется, поэтому бак принимает его излишки во избежание аварийной ситуации.

Дымоотвод. В атмосферных моделях труба соединяется с патрубком корпуса и выводится к дымоходу. В турбированных типах котлов создается коаксиальный дымоотвод, другой конец которого присоединяется к отверстию в стене.

Электроника и модуль управления включает датчики, проводки, схемы: все, что позволяет устройству стабильно функционировать.

Автоматика безопасности. Это сенсоры, которые защищают прибор от таких неполадок:

• отсутствие тяги;
• перегрев;
• отсутствие пламени в горелке.

Если система дает сбой, датчики посылают сигнал модулю управления и работа изделия прекращается.

Принцип работы

По магистрали в систему поступает холодная вода. Через насос циркуляции она подается в теплообменник. Открывается газовый клапан, и в горелку через форсунки поступает топливо. Срабатывает электрод розжига, от чего газ загорается.

Котел работает на отопление или обеспечение горячего водоснабжения (ГВС). Переключение происходит с помощью трехходового клапана. В процессе работы продукты сгорания выводятся через дымоход. При достижении установленной температуры пламя гаснет. Некоторые модели имеют наружный термостат, поэтому при понижении температуры сразу включают нагрев.

Ниже представлена схема работы:

Разновидности и классификация

Как должен работать котел? Это зависит от его разновидности.

По способу установки техника делится на два типа:

• Настенные. Небольшие приборы малой и средней мощности. Часто устанавливаются в квартирах и домах с небольшой площадью. Размещение на стене экономит свободное пространство.
• Напольные. Габаритные конструкции, для размещения которых понадобится много места. Зато они способны одновременно отапливать и обеспечивать ГВС большие площади.

По строению дымоотвода, типу отвода продуктов сгорания:

• атмосферные;
• турбированные.

Режимы их работы мы описывали выше.

По функциональности:

• Одноконтурные. Обеспечивают оптимальную работу на отопление.
• Двухконтурные. Оснащены двумя радиаторами, поэтому могут обеспечивать систему отопления и наполнять краны горячей водой.

Разновидности горелки:

• Модулируемая. Плавная автоматическая регулировка силы пламени.
• Обычная. Без какой-либо регулировки.

По типу поджига:

• Пьезорозжиг. Запуск проводится путем нажатия кнопки и деформации пьезоэлемента. Преимущества розжига в энергонезависимости. Недостатки: постоянный ручной запуск, большой расход топлива.
• Электронный. Срабатывает встроенный трансформатор, который управляется автоматикой.

По принципу работы:

• Конвекционные. Обычная схема, по которой тепло при сгорании переходит к теплоносителю (воде).
• Конденсационные. Кроме обычного нагрева устройство использует тепло водяного пара. Конденсат скапливается в дополнительном теплообменнике. Поэтому модели Аристон Class Premium Evo обладают высоким КПД.

Обычные котлы энергозависимы, но встречаются устройства, которые работают по другому принципу. Они устанавливаются в помещениях с наличием дымохода и обладают открытой камерой сгорания. Зажигание происходит при помощи пьезоэлемента. Некоторые из них (например, «Конорд») имеют чугунный радиатор.

Техника может работать на природном и сжиженном газе, а крепится на стену или устанавливается на пол. Существует вариант парапетной установки — газовый котел крепится на внешней стене, обладает закрытой камерой сгорания и подключается к коаксиальной трубе.

Рассмотрев устройство и особенности водонагревательной техники, вы сможете выбрать оптимальный вариант для своего жилища. Видео поможет вам лучше разобраться в теме:

<index>Газовый котел

Типы устройств и их строение

Газовый котел любой модификации имеет три обязательных элемента:

• арматура, посредством которой осуществляется подача топлива (газа);
• газовая горелка;
• теплообменник.

Следует отметить, что наиболее распространённым материалом для создания теплообменника является медь. Однако довольно часто встречаются модели газовых котлов, в которых данный элемент сделан из чугуна или стали.

Принципиальная схема газового котла

Каждый современный настенный газовый котел дополнен циркуляционным насосом, предназначенным для перемещения теплоносителя, специальным предохранительным клапаном, расширительным баком, электронной системой управления. Помимо этого, устройство газовых котлов отопления оснащено также системами контроля и самодиагностики. Такое обилие специального и вспомогательного оборудования делает газовые котлы достаточно близкими к мини-котельным. А расчет мощности газового котла отопления, производимый перед установкой системы – показывает, что некоторые из этих дополнений способны увеличить эффективность.

При запуске котла в первую очередь начинает работать аппаратная часть. То есть, автоматически проверяется уровень температуры в помещениях – определяется, какое количество тепла необходимо системе.

Далее автоматикой запускается газовая арматура – топливо подается в систему. Одновременно зажигается искра в камере сгорания, и от нее загорается топливо. В теплообменнике происходит нагрев теплоносителя до нужного уровня. При помощи циркуляционного насоса нагретая вода перемещается по системе к радиаторам – где и отдает свое тепло. Так кратко можно описать принцип работы газового котла отопления с одним контуром.

Принцип работы газового котла

Однако в некоторых случаях котел может служить не только для отопления, но и для подачи горячей воды. Для того чтобы наладить в доме работу сразу двух систем, необходим двухконтурный газовый котел. Его основным отличием является наличие второго контура, который вполне может удовлетворять необходимости в горячей воде.

Рекомендуем к прочтению:Самый экономичный газовый котел отопления

Следует отметить, что контуры котла данного типа не могут работать одновременно. То есть, если вам понадобилось прогреть помещение, то в этот момент нагрев воды для ГВС будет приостановлен или будет производиться более слабо. Однако, по словам владельцев двухконтурных котлов, такие условия работы оборудования и схема не доставляют каких-либо неудобств.

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла

Отвод дыма

Важно учитывать, что отопительная система, работающая на газу, вне зависимости от того, какие типы газовых котлов отопления установлены, требует непрерывного отвода дыма. Во многом организация отвода дыма зависит от того, какой именно камерой сгорания оснащен котел.

В случае если камера открытая и у вас газовые котлы отопления дымоходные – дым покидает камеру через специально смонтированную дымовую трубу.

Особенность камер такого типа – они для поддержания горения используют воздух непосредственно из помещения. Такая особенность работы оборудования требует качественной вентиляции.

Варианты установки дымохода

Закрытая камера сгорания работает несколько иначе. Дым выводится в трубу принудительно – при помощи мощного вентилятора, который установлен непосредственно в котле. В подобных системах труба для отведения дыма чаще всего делается из стали или чугуна. Наружу она выходит через наружную стену дома. Газовые котлы отопления без дымохода – хороший выбор.

Горелки газового котла

Горелка газового котла

Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.

Рекомендуем к прочтению:Бытовые газовые котлы отопления промышленного назначения

Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.

Система защиты

Практически все модели современных газовых котлов обладают высокоэффективной системой защиты нескольких уровней. Прежде всего, в случае прекращения подачи газа происходит автоматическое закрытие электромагнитного клапана, который отвечает за поступление топлива в котел. Однако весомым недостатком является то, что клапан не открывается автоматически при восстановлении подачи газа. В таком случае повторный запуск котла следует выполнять вручную. Если же произошло отключение электропитания, то после его восстановления система запускается самостоятельно.

Современные модели имеют продолжительный ряд защитных функций. Одной из наиболее важных является предохранение системы от замерзания.

То есть, температура теплоносителя постоянно контролируется специальными датчиками. И в случае если она снизится до критической температуры – система самостоятельно запускает котел для прогрева теплоносителя. Еще одной крайне важной и полезной функцией является то, что для обеспечения качественной работоспособности система автоматически раз в определенный промежуток времени запускает циркуляционный насос и «прогоняет» теплоноситель. Таким образом — все элементы поддерживаются постоянно в рабочем состоянии.

Если же в системе возникла неисправность – информация об этом сразу же будет выведена на специальный экран, расположенный на блоке управления. Обнаружив неисправность и вызывая специалиста сервисного центра, следует непременно назвать ему код ошибки, который высветился на табло. Таким образом, мастер приедет, заранее зная о поломке – и сможет восстановить работоспособность системы в самое короткое время.

Газовые котлы являются достаточно экономичными – специальное оборудование позволяет сократить не только расход топлива, но и расчет газового котла отопления, расход электроэнергии, потребляемой системой, а кпд газового котла отопления – имеет приемлемый показатель.

</index>Используемые источники:

• https://otoplenie-expert.com/elementy-otopleniya/tsirkulyatsionnyy-nasos.html
• https://obotoplenii.ru/gazovye-kotly/tsirkulyatsionnyj-nasos-v-konstruktsii-gazovogo-kotla
• https://kotle.ru/gazovye-kotly/ustrojstvo-gazovogo-kotla
• https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustrojstvo-gazovye-kolonki-i-kotly/kak-rabotaet-gazovyj-kotel-kak-ustroen/
• https://otoplenie-doma.org/princip-raboty-gazovogo-kotla-otopleniya.html
