Насос для отопления – как выбрать циркуляционный насос по расчету

Я понял, что циркуляция в системах 2-ух трубного отопления — больная тема В моем случае разводка выполнена МП-трубой диаметром 16. Чуть греет одна батарея, и совсем не греет вторая (дальше от стояка). Сантехники не знают, почему нет циркуляции. Говорят, что большое гидравлическое сопротивление. К системе отопления подключали манометр. Давление изменяется от 4.5 бар до 5.5 бар (нарастает в течение 30 сек и спадает в течение 60 сек.). Разность давлений в подаче и обратке не смогли определить, по причине изменения давления и слабой точности манометра (цена деления -0.2 бар), но она не более 0.1. Было решено поставить в квартире на подачу циркуляционный насос. Есть разные мнения о действенности данного метода.

Для создания нормальной циркуляции достаточно самого слабенького циркуляционного насоса (ведь одна батарея чуть греется).
Т.к. насос работает в системе центрального отопления, то он должен прокачивать весь стояк и пересиливать насосы насосной станции (это мнение продавца насосов, и он говорит, что есть отрицательный опыт применения малых циркуляционных насосов).

Монтаж отопления

Вступление

Для автономного отопления загородного дома с естественной циркуляцией, характерна общая проблема. Неравномерное движение теплоносителя по системе приводит к неравномерному прогреванию приборов отопления, особенно если система отопления достаточно протяженная. Решает задачу неравномерного движения теплоносителя тепловые насосы отопления, превращая отопление, в систему отопления принудительной циркуляции.

Зачем ставить циркуляционный насос

Если вы столкнулись с проблемами неравномерного прогрева системы отопления по дому, решить её можно двумя способами:

Заменить все трубы отопления, установив трубы большего диаметра;
Или установить циркуляционный насос в систему.

Очевидно, что установка циркуляционного насоса значительно дешевле и практичнее, замены труб. Врезав циркуляционный насос в систему можно решить несколько задач:

Прогрев отопительных приборов будет более равномерный;
Контур системы отопления значительно расшириться;
Насос устранит проблему воздушных пробок.

С насосом будет проще принимать душ и одновременно пользоваться другими сантехническими устройствами дома. Кстати, вы всегда можете купить дешевые дешевые душевые кабины Москва полна сюрпризов и интернет-магазин «ТМ Титан» один из них.

Стоит обратить внимание, что для установки циркуляционного насоса, в уже готовую систему отопления не придется делать сложных монтажных работ. Используется технология врезки.

Выбор (расчет) циркуляционного насоса

Для выбора циркуляционного насоса, необходимо сделать его расчет мощности. Если у вас сложная система отопления, расчет насоса лучше доверить специалисту. В простой системе отопления, мощность требуемого насоса рассчитывается по формуле:

Расчет позволит выбрать насос по параметру: максимальная производительность по воде или пропускная способность.

Обращаю внимание

Обратите внимание, что для работы циркуляционного насоса необходима доступность электричества. Электрическая мощность не указывается на маркировке насоса, но составляет 100-250 Вт, что позволяет подключить их к любой группе силовых розеток дома. Однако, для защиты от поражения электротоком, линию питания насоса нужно защитить УЗО на 30 mA.

Важно! При работе циркуляционные насосы издают достаточно сильный звук «жужжания». Этот параметр может быть указан в описаниях насоса и на него нужно обращать внимание, чем он меньше, тем лучше.

Установка циркуляционного насоса в систему отопления

Материал для работ

Из материалов понадобится:

Сам насос;
Соединительные фитинги для врезки насоса;
Обратный клапан или вентиль байпас;
Два запорных вентиля (шаровых крана) для установки с двух сторон насоса;
Фильтр грубой очистки;
Муфта соединительная с контргайкой;
Подмотка и паста сантехническая.

Инструмент для работ

Для работ приготовьте следующий инструмент:

Разводной и гаечные ключи нужного размера;
Сварка.

Выбор места установки насоса

Современный циркуляционный насос «мокрого» типа, можно устанавливать, как в обратную, так и в прямую ветку отопления. Традиционно, циркуляционный насос ставится в «обратку» перед котлом, чтобы:

Уменьшить износ и увеличить срок эксплуатации ротора насоса;
Избежать закипания котла из-за вытягивания воздуха из котла насосом;
Повреждения насоса из-за возможного закипания котла, особенно твердотопливного.

Схема насоса в прямом трубопроводе и Схема насоса в обратном трубопроводе

Инструкция подключить циркуляционный насос

Примечание: Есть два варианта врезки насоса: с установкой перекрывающего вентиля или установкой шарового клапана на основную линию врезки.

При установке насоса в действующую теплосеть, предварительно слейте весь теплоноситель;
Если необходимо, проведите чистку труб отопления;

На участке установки насоса, монтируется байпас. Диаметр трубы байпаса нужно сделать меньше диаметра основной трубы;

Перед насосом ставим фильтр грязной очистки. На фильтре есть стрелка движения воды. Он остановит шлам системы;

Вал насоса должен быть установлен горизонтально. На корпусе насоса показана стрелка движения теплоносителя;
Запорные вентили (шаровые краны) ставятся до и после насоса. Они играют техническую роль на случай ремонта.;
Запорный вентиль или шаровой клапан ставится на основной трубе теплоносителя;

При сборке придерживаемся схемы;

После окончания установки насоса, система заполняется теплоносителем. Далее, открывается винт насоса для стравливания воздуха (вода появится в отверстии винта).

Важно! Установка циркуляционного насоса завершена. Если система отопления короче 80 метров, то достаточно одного циркуляционного насоса.

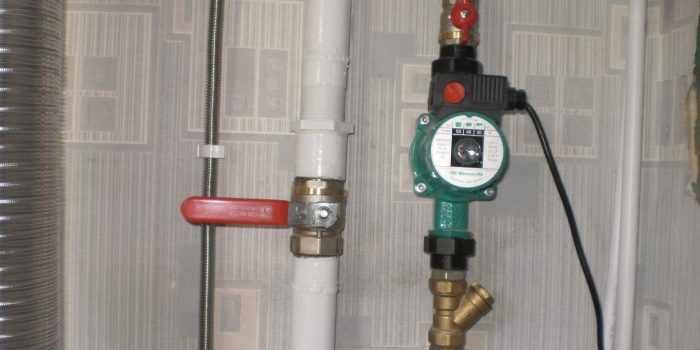

Фото вертикальной установки циркуляционного насоса с шаровым клапаном

Фото вертикальной установки насоса с тремя вентилями

Электрическое подключение насоса

Ввиду того, что через насос протекает вода, электрическая цепь питания насоса должна защищаться УЗО (устройством защитного отключения) с током отсечки 30 mA. Подсоединять насос к питанию можно:

Через розетку с заземляющим контактом и степенью защиты IP44;
Напрямую, без розеток, кабелем, входящим в комплект насоса или кабелем ПВС 3×1,5 мм.

©Obotoplenii.ru

Статьи по теме

Принудительное движение теплоносителя в системе водяного отопления обеспечивает циркуляционный насос, способный перекачивать жидкость температурой 110…115 °С. В частных домах и квартирах с индивидуальными источниками тепла применяются малошумные аппараты бытовой серии с муфтовым присоединением, оснащенные «мокрым» ротором (якорь двигателя омывается и охлаждается протекающей водой).

Если вы решили самостоятельно подобрать насос для отопления, учтите 3 основных критерия:

Технические характеристики – производительность, рабочее давление.
Присоединительные и габаритные размеры.
Цена изделия, популярность бренда.

Рассмотрим по пунктам, как правильно выбрать циркуляционный насос для радиаторной системы, теплых полов и первичного котлового контура.

Самые «ходовые» модели насосных агрегатов

Производители предлагают широкий выбор оборудования разной мощности, предназначенного для перекачки жидких сред с различными параметрами. Но нас интересуют только проточные модели, работающие в сетях домашнего отопления и горячего водоснабжения.

Как отличить циркуляционные агрегаты от центробежных и других видов насосов:

по форме – электрический мотор и крыльчатка установлены в одном корпусе, патрубки выходят по бокам нижней части (не посередине);
по наличию «мокрого» ротора, значительно снижающего шум вращения крыльчатки;
2 типоразмера монтажной длиной 130 и 180 мм;
условный проход патрубков — 15, 20, 25 и 32 мм, присоединение — муфтовое (резьбовое);
паспортное давление – 0.4, 0.6 и 0.8 Бар.

Указанные параметры легко выяснить по маркировке изделия. Пример: цифры в названии Wilo Star-RS 15/4 обозначают внутренний диаметр соединительных патрубков 15 мм (Ду 15) и напор 4 м водного столба (0.4 Бар). Пример второй: аппарат Grundfos ALPHA2 25-60 подключается к трубам Ду 25 и развивает давление 0.6 Бар (6 метров).

Справка. Обычно производители выпускают расширенные линейки изделий. Немецкий бренд Wilo предлагает циркуляционные нагнетатели, располагающие напором 2, 4, 6, 7 и 8 м. вод. ст. Но «ходовыми» моделями все равно остаются «четверки» и «шестерки», реже – «восьмерки».

Устройство насоса с «мокрым» ротором

Конечно, существуют и более мощные насосы, чей напор достигает 1…10 Бар, но в частных жилищах таковые не применяются. Маленькие агрегаты длиной 130 мм с патрубками ½ и ¾ дюйма обычно ставятся внутри котлов, большие (18 см, 1 и 1 ¼») – врезаются в отопительные магистрали.

Способы подбора насоса

Самый правильный путь – сделать полноценный гидравлический расчет и точно определить основные параметры насоса – развиваемый напор и производительность. Именно так проектируется централизованное теплоснабжение многоквартирных домов и промышленных зданий.

Инженерной расчетной методикой владеют далеко не все мастера, занимающиеся монтажом автономных водяных систем, что уж говорить о рядовых домовладельцах. Как можно подобрать циркуляционный насос для отопления более простым способом:

В случае замены старого изношенного агрегата приобретается новый с аналогичными параметрами. На первый план выходит цена и качество изделия.
Заказать проект домашней отопительной системы инженеру–теплотехнику. Ниже мы поясним преимущества данного варианта.
Самому рассчитать потребный напор насоса по упрощенной методике.
Поверить многолетней практике наших экспертов и купить аппарат, руководствуясь их советами.

Котельная, сделанная нашим экспертом Владимиром Сухоруковым. Удобный доступ есть ко всему оборудованию, в том числе к насосам

Рекомендации экспертов. В загородных домах и квартирах площадью до 250 м² вполне достаточно бытового насоса, развивающего давление 4 м водного столба или 0.4 Бар. На квадратуру 250…500 м² лучше купить более мощный агрегат с напором 6 м (0.6 Бар), свыше 500 м² – 8 м. вод. ст.

Заказ инженерных расчетов и разработки схемы стоит денег, но окупится с лихвой. Когда вы монтируете отопление самостоятельно либо нанимаете работников, комплектующие и оборудование приобретается с приличным запасом – на всякий случай. Толковый проектировщик четко обоснует, почему нужно поставить насос небольшой мощности и трубу меньшего диаметра. В результате выйдет экономия на материалах, а в дальнейшем — затратах на электричество.

Разновидности насосов, применяемых в схемах автономного теплоснабжения

Если вы доверяете только цифрам либо захотите проверить монтажников, выбирайте насос отопления по собственным вычислениям, пользуясь приведенной ниже методикой. Не забудьте сверить расчетные характеристики агрегата с рекомендациями экспертов – результат наверняка выйдет аналогичным.

Расчет характеристик насоса

Отопление работает эффективно, когда все батареи или греющие напольные контуры получают необходимое количество тепла. То есть, насосная установка должна обеспечивать требуемый расход теплоносителя на каждом участке системы, преодолевая гидравлическое сопротивление труб, фитингов и арматуры.

Перед тем как выбрать насос, нужно рассчитать его производительность по формуле:

G – массовый расход теплоносителя, кг/ч;
Q – общая нагрузка на отопление, Вт;
Δt – разность между температурой воды в подающей и обратной линии, при расчетах обычно принимается равной 20 °С.

Справка. Поскольку плотность воды мало изменяется при нагреве в пределах 100 градусов, в упрощенных вычислениях массовый расход принимается равным объемному. Пример: G = 300 кг/ч = 300 литров в час.

Тепловую нагрузку можно высчитать скрупулезно, пользуясь методикой СНиП. Здесь мы не станем усложнять задачу и просто возьмем количество теплоты по площади.

Например, на обогрев двухэтажного дома квадратурой 200 м², расположенного в средней полосе, понадобится 22 кВт теплоты. Отсюда несложно посчитать расход теплоносителя и требуемую производительность насоса: G = 0.86 х 22000 / 20 = 946 кг/ч = 0.95 т/ч = 0.95 м³/ч.

Сразу предлагается выяснить сечение и диаметр основной магистрали, идущей от котла, куда планируется установить насос:

F – площадь поперечника трубы, м²;
ʋ — скорость движения воды, принимается 0.5…1 м/с.

Чем ниже скорость течения воды, тем меньше сопротивление трению о стенки труб, арматуры и фитингов.

Берем значение 0.6 м/с и определяем сечение магистрали: F = 0.95 / 3600 х 0.6 = 0.00044 м². Дальше через формулу площади круга рассчитываем диаметр прохода – 0.024 м или 24 мм. Соответственно, внутренний размер трубы и присоединительных штуцеров насоса равен 25 мм.

Выяснив необходимую производительность перекачивающего устройства, переходим к вычислению располагаемого давления. Расчеты проведем отдельно для радиаторной сети, напольного обогрева и котлового контура обвязки.

Отопительная схема с батареями

Задача насоса – продавить нужный объем теплоносителя по трубам от первого до последнего радиатора. Ему препятствует сила трения жидкости о стенки, сопротивление от сужения протока в регулировочных вентилях и поворотов на фитингах.

Чтобы узнать величину сопротивления, которое должен преодолеть циркуляционный агрегат, предлагаем воспользоваться упрощенной формулой:

H – искомый перепад давлений в метрах водного столба;
R – удельное сопротивление трению, считается в м. вод. ст. на 1 метр погонный трубопровода;
L – протяженность наиболее длинной ветви отопления, измеряется от источника тепла до последнего радиатора;
Z – коэффициент местных сопротивлений.

Замечание. Формула сильно упрощена, инженерный расчет гидравлики гораздо сложнее. Зато она позволяет правильно подобрать отопительный насос для бытовых условий. Мы проверили альтернативный вариант — онлайн-калькуляторы, размещенные на различных интернет-ресурсах. Получив разницу между результатами 30%, делаем вывод: лучше посчитать напор вручную.

Длина ветви измеряется от выхода из котла до последней батареи, установленной на 2-м этаже. При двухтрубной схеме результат удваивается

Как производятся вычисления:

Поскольку насос создает одинаковое давление на входе в каждую ветвь отопления, выбираем самую протяженную линию и определяем ее длину в метрах. Это показатель L в формуле. При двухтрубной системе учитываются обе линии – обратная и подающая.
Удельное сопротивление R принимаем равным 150 Па/м или 0.015 м водного столба на 1 м. п. магистрали (для пластиковых труб).
Если проток через батареи регулируется термостатическими клапанами, берем коэффициент Z = 2.2. Вариант второй: радиаторы оборудованы шаровыми кранами и балансировочными вентилями, тогда Z = 1.5.

Наибольшее сопротивление течению воды оказывают трехходовые клапаны и вентили с термоголовками
Рассчитываем потребное давление и выбираем подходящую модель нагнетателя.

Совет. Длина линии тупиковых и кольцевых схем считается одинаково – плюсуем протяженность подачи и обратки. Для однотрубной «ленинградки» берем общую длину кольца. Если на момент расчета схема отсутствует, протяженность определяется по внутренним габаритам дома: размер I этажа + высота потолка + ширина II этажа.

Просчитаем давление по нашему примеру. Длина L по габаритам здания равна (10 + 3 + 10) х 2 = 52 м, Z = 2.2. Потребный напор составит 0.015 х 52 х 2.2 = 1.716 ≈ 1.7 м. Прибавим запас 1 м на неучтенные сопротивления самого котла и дополнительного оборудования, получаем 2.7 м водяного столба.

На графике, прилагаемом к паспорту насоса, отмечаем линию производительности и напора, затем выбираем подходящую модель, в данном случае — марка Wilo Star-RS 25/4.

Как видите, результаты расчетов не противоречат советам экспертов: насоса давлением 0.4 Бар вполне достаточно, чтобы заставить циркулировать воду по сети отопления двухэтажного дома площадью 200 квадратов. Для лучшего понимания предлагаем посмотреть ход расчетов на видео:

Важный момент. В современных нагнетательных устройствах зачастую предусмотрено 3—7 режимов работы, а в инструкции нарисовано столько же графиков. Для расчета выбирайте характеристику, соответствующую средней скорости (вторая – третья).

Петли теплых полов

Обычно теплоноситель подается в напольные контуры отдельным насосом, работающим в паре с подмешивающим клапаном. При этом максимальная протяженность петли не превышает 100 метров, фасонные детали отсутствуют. Местные сопротивления – термостатический вентиль коллектора и смесительный трехходовой (или 2-ходовой) клапан.

Для расчета вполне подходит предыдущий алгоритм:

Выясняем количество контуров, максимальную длину трубы и общий расход теплоносителя через гребенку. Все вычисления по теплым полам мы подробно расписали в отдельной публикации.
Берем самую длинную петлю и считаем по ней требуемое давление насосного агрегата, пользуясь приведенной выше формулой. Подставляем аналогичные значения R, L и Z.
Подбираем насос для петель напольного обогрева по графику, представленному в паспорте изделия.

Пример. Возьмем тот же двухэтажный дом с тепловой нагрузкой 22 кВт и расходом воды 0.95 м³/ч, максимальная длина петли – 80 м. Значение R принимаем 0.015, Z – 2.2, тогда напор H = 0.015 х 80 х 2.2 = 2.64 м. Сопротивление магистрали не учитываем, поскольку котел оснащен собственным насосом. Значит, окончательное давление коллекторного агрегата – минимум 2.64 м.

Заметьте: увеличивая протяженность петель до 100 м, вы поднимаете планку давления насоса, что приведет к повышению расхода электроэнергии. Проверяем: H = 0.015 х 100 х 2.2 = 3.3 м. Рисуем на диаграмме соответствующую горизонтальную линию и выбираем любую модель, чей график размещен выше. Ближайший агрегат — Wilo Star-RS 25/6.

Котловой контур

Как известно, в схемах обвязки твердотопливных котлов предусматривается установка отдельного насоса, гоняющего воду по малому кольцу через трехходовой клапан либо буферную емкость. Идентичный принцип применяется в системе первичных/вторичных колец, где к основному контуру подключены линии радиаторного отопления, теплых полов и бойлера ГВС.

Насос, качающий воду по основному кольцу, практически не испытывает сопротивления – магистраль короткая, минимум фитингов и арматуры. Поэтому напор основного агрегата зачастую меньше, чем давление вторичных нагнетателей, отправляющих теплоноситель к приборам отопления.

Важный нюанс. Главное — обеспечить нужный расход воды в основном контуре, соответствующий мощности теплогенератора. Для выбора модели насоса двигайтесь тем же путем – узнайте требуемый объем теплоносителя по производительности котла и посчитайте располагаемый напор. Подробная инструкция представлена на видео:

Выбор по размерам

Вы наверняка заметили — в ассортименте фирм есть агрегаты с одинаковыми характеристиками, но разными габаритами и размерами патрубков. Как выбирать внешние параметры насоса:

Для монтажа на трубопроводах, байпасах и смесительных узлах напольного обогрева используются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся внутри теплогенераторов либо на магистралях в сильно ограниченном пространстве.
Диаметр присоединительных патрубков подбирается под сечение основного трубопровода. Увеличение типоразмера допустимо, уменьшение – категорически не рекомендуется. То есть, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
Насосы с патрубками Ø32 мм применяются на первичных кольцах и котловых контурах, а также в модернизируемых самотечных системах.

Рабочие характеристики насосов не зависят от их монтажной длины – 130 или 180 мм

Примечание. Размеры готовых байпасов, продающихся в магазинах, подогнаны под стандартный насос монтажной длиной 18 см.

Число скоростей нагнетателя особой роли не играет. В домашних условиях вполне достаточно 3 режимов, оптимальная скорость – вторая. Воздух из агрегатов стравливается через боковой винт, поэтому не стоит покупать изделия с отдельным воздухоотводчиком.

Производители и цены

Невзирая на широкий ассортимент насосов в магазинах, по-настоящему качественный продукт выбрать нелегко. Рынок наводнен китайским товаром и подделками известных брендов. Для начала перечислим популярных на территории СНГ производителей:

Высшая ценовая категория – Grundfos (Дания), Wilo (Германия). Цены на оригинальных «немцев» стартуют от 75 евро, «Грюндфос» серии UPS – 65 евро.
Средняя категория – DAB, Aquario (Италия), Sprut (качественный Китай). Стоимость агрегатов различных моделей колеблется в пределах 40—100 евро.
Прочие дешевые насосы (Oasis, Neoclima, «Вихрь», «Калибр» и так далее до бесконечности). Цена – от 20 евро за штуку.

Новейшая разработка – «умный» насос Grundfos Alpfa-3, передающий информацию на смартфон и помогающий балансировать систему

Замечание. Вполне вероятно, что мы не включили некоторые весьма достойные изделия в высшую либо среднюю ценовую категорию. Здесь указаны самые распространенные бренды.

Чем отличаются недорогие и контрафактные насосы от качественных нагнетателей:

срок службы – 1…3 отопительных сезона;
номер изделия нанесен только на наклейку, корпус агрегата чистый;
перекачивающие устройства из одной партии часто идут с одинаковыми номерами;
по весу подделка заметно отличается от оригинала (она легче);
агрегат низкого качества начинает шуметь и пищать, отработав 1 сезон в закрытой системе отопления, сильно греется корпус.

Иногда поддельные насосы отопления неотличимы от оригинала, только цена вдвое ниже. Секрет – в алюминиевой обмотке, удешевляющей себестоимость продукта. Как проверить: найдите на официальном сайте компании массу оригинальной модели и сравните с рыночным экземпляром. Скорее всего, осведомленный продавец откажется взвешивать контрафактный аппарат либо сразу признает неизвестное происхождение товара.

Заключительный вывод

Выбирая циркуляционный насос для отопления дома, важно не ошибиться с характеристиками и не гнаться за дешевизной. Недостаточный напор приведет к слабому прогреву дальних батарей, чрезмерный – к появлению шума в радиаторах и быстрому износу нагнетательного агрегата. Последний совет по выбору производителя: если хотите сэкономить, лучше отыщите брендовый оригинал б/у, он прослужит дольше нового дешевого «китайца».

Все про циркуляционный насос для отопления в квартире: преимущества установки прибора для батареи и радиатора, принцип работы, а также как правильно выбрать для многоквартирного дома.

Поиски альтернативных источников тепла обязательно приводят потребителей к рассмотрению возможности установки в квартире циркуляционного насоса.

Это обеспечит равномерную подачу тепла во всей отопительной системе благодаря увеличению скорости циркуляции воды.

В противном случае можно столкнуться с такой проблемой, как горячие радиаторы возле котла и чуть теплые в комнатах.

Циркуляционный насос для отопления в квартире

Любой циркуляционный насос для отопления в квартире состоит из статора, который крепится неподвижно и оснащен обмоткой для прохождения тока, и ротора, встроенного в статор. Именно лопасти ротора обеспечивают движение теплоносителя по трубам и радиаторам.

В зависимости от того, где располагаются лопасти, насосы делятся на 2 типа:

С сухим ротором, у которого лопасти не полностью погружены в воду, что вызывает достаточно много шума при работе, поэтому они в основном используются для промышленных объектов или когда нужно обеспечить давлением многоквартирный дом. В этом случае для такого насоса выделяется отдельное помещение или строится котельная.
Мокрый ротор используется для систем автономного отопления квартир. Его лопасти полностью погружены в воду, что обеспечивает его бесшумную работу.

Современные насосы для отопления в квартире долговечны и надежны. Они необходимы, если отопительные котлы не имеют встроенного циркуляционного насоса, что встречается довольно часто.

Преимущества

Иногда потребители не придают значения такому важному явлению, как регулярная циркуляция теплоносителя под давлением в системе отопления, считая, что установка дополнительного оборудования для этого, это лишь напрасная трата денег.

На самом деле, если установить насос для батареи отопления в квартиру, то можно не только обеспечить равномерное распределение тепла, но и сэкономить до 30% расходы на топливо, например, при использовании газового котла в качестве отопительной системы.

Преимуществами циркуляционных насосов являются:

их экологичность;
длительный срок службы (до 25 лет);
экономичность;
систему можно регулировать;
встроенная автоматика позволяет обеспечить бесперебойную работу прибору в рамках заданных параметров;
они могут работать с разными видами теплоносителей;
их можно подключать к любым типам отопительных систем, что делает их универсальными.

Единственным недостатком мокрого циркуляционного насоса является его довольно низкое КПД, но это касается только обогрева очень больших площадей, например, производственных цехов. Для квартиры в многоэтажном доме подобный прибор – это возможность получать качественный обогрев со значительной экономией средств.

Принцип работы

Циркуляционный насос для отопления в многоквартирном доме работает по следующему принципу:

Его ротор с рабочими лопастями полностью погружается в теплоноситель, а электродвигатель при этом надежно защищен специальным герметичным стаканом из металла, который отделяет его от статора.
Забирая теплоноситель с одной стороны, лопасти ротора толкают ее в трубопровод с другой. Образованная при этом центробежная сила обеспечивает движение воды по системе.
Как правило, модели насосов последнего поколения снабжены программным обеспечением, благодаря которому работу насоса можно ставить в режим экономии, не теряя при этом стабильной производительности прибора.

Некоторые производители снабжают свои агрегаты дополнительным источником питания, например, аварийным аккумулятором, который включается, когда в сети нет электричества. Благодаря им насос для радиатора отопления в квартире способен бесперебойно работать в течение двух часов.

Как правильно выбрать?

Чтобы правильно подобрать насос для автономной системы отопления, нужно:

учесть необходимый напор в трубах;
производительность самого прибора.

Как правило, фирмы указывают данную информацию, фиксируя, какой объем теплоносителя насос способен прокачивать в течение часа.

Так как в большинстве современных моделей есть 3 скорости циркуляции воды:

малая;
средняя;
высокая.

Цифры на инструкции по эксплуатации котла должны соответствовать каждому циклу в определенный отрезок времени.

Насос на отопление в многоквартирном доме должен по своим параметрам соотноситься с котлом, который обеспечивает обогрев системы. Самым важным показателем является его мощность, которой, например, для средней по площади квартиры потребуется 100 Вт на 1м2. Если взять прибор мощностью выше, чем у котла, то пользование им вряд ли станет экономией средств на энергоносителях.

<index>

Вопрос, для чего необходим циркуляционный насос в системе отопления частного дома, сегодня встречается не так часто. Потребители давно поняли, что этот небольшой прибор решает многие проблемы, связанные с эффективной работой отопительной системы в целом.

Во-первых, с его помощью увеличивается коэффициент полезного действия. Во-вторых, есть возможность сэкономить на материалах и элементах отопления. Обо всем этом ниже.

Особенности принудительной циркуляции

Установленный в систему циркуляционный насос создает внутри небольшое давление. При этом теплоноситель движется с небольшой скоростью, равномерно распределяя тепло по всем радиаторам.

Неужели естественная циркуляция теплоносителя не может распределить тепловую энергию равномерно?

Может, но ввиду того, что строящиеся загородные частные дома становятся все больше в размерах, а соответственно схемы разводки трубных магистралей становятся все сложнее, теплоносителю все труднее преодолевать конфигурации трубных схем. И в таких домах без циркуляционного насоса просто не обойтись.

Преимущества

Под действием насоса теплоноситель быстрее проходит по всему контуру системы отопления, возвращаясь в нагревательный котел. При этом его температура не будет низкой. А значит, нагревать не сильно охлажденный теплоноситель будет проще. Меньше затрат на потребление топлива.

Для естественной циркуляции теплоносителя необходим большой его объем, чтобы в массе своей он смог держать необходимую температуру. Соответственно для нормальной работы отопительной системы в частном доме понадобятся трубы с большим диаметром, радиаторы с широкими полостями, запорная арматура под стать трубам.

Для системы, в которой установлен насос, нет необходимости держать большой объем теплоносителя. Поэтому можно спокойно использовать трубы и запорную арматуру с меньшим диаметром. А это снижение цены на все изделия и экономия на материалах.

Недостатки

В принципе, недостаток у такого отопления всего лишь один – это энергозависимость. Работает устройство от электрического тока. Во-первых, это пусть и небольшие, но затраты. Во-вторых, при отключении подачи тока насосный агрегат перестает работать.

Конечно, мастера, учитывая данную ситуацию, устанавливают байпас, через который отопление начинает работать по принципу естественной циркуляции горячей воды. А это снижение эффективности работы, плюс снижение КПД.

Подбор прибора

Ответственный момент – это правильно рассчитать мощность устанавливаемого насоса. Здесь учитывается два показателя:

объем перегоняемой массы воды, м³/ч;
напор, измеряемый в метрах.

Сделать правильный расчет, если вы в этом деле неспециалист, очень сложно. Здесь приходится учитывать сложность схемы разводки трубных магистралей, количество радиаторов и запорной арматуры, мощность отопительного котла, материалы, из которых изготовлены трубы и другие приборы отопления. Поэтому этот этап лучше всего переложить на плечи профессионала.

Если все-таки вы решили взять ответственность на себя, тогда лучше всего приобрести насос, в котором можно переключать скорости перемещения теплоносителя.

Идеальный вариант – с автоматической регулировкой. Стоит такой прибор в разы дороже обычного образца, зато вы спокойны, что можете сами настроить его под необходимые параметры отопительной системы дома.

Пример расчета

Перед тем как выбрать насос, необходимо провести следующий расчет. К примеру, отопительный котел установлен в подвальном помещении. Ваш дом – это двухэтажное строение. Система отопления – это однотрубная разводка.

То есть, получается так, что самая высокая точка отопительной системы – это верхние края радиаторов, установленных на втором этаже. Это притом, что в доме установлена закрытая система отопления.

Расчет напора

От трубы обратного контура, которая входит в котел (именно этот участок и является местом установки прибора) необходимо замерить расстояние до верхнего края радиатора второго этажа. Это и будет напор насосного устройства. По сути, получится так:

2,5 м – высота подвала;
3 м – высота первого этажа;
два перекрытия – 0,5 м;
расстояние от пола до верхнего края радиатора – 0,6 м.

Сумма равна 6,6 м. Значит, вам потребуется насос с напором 7 м.

Расчет мощности

Для этого необходимо знать отапливаемую площадь частного дома. Для примера пусть будет 200 м². Чтобы в частном доме было тепло, необходимо придерживаться соотношения: 1 кВт тепловой энергии на 10 м². То есть, вам потребуется 20 кВт.

Следующий показатель – разница температур на подающем и обратном контуре. Специалисты рекомендуют в пределах 10 °C. То есть, если на выходе из котла температура теплоносителя будет +70 °С, то при входе +60 °С. Теперь проводите вот такое математическое действие: 20:10=2. Это и есть мощность насоса, измеряемая в м³/ч.

Как видите, выбрать насос не так уж и сложно. Конечно, это простейший расчет без учета различных нюансов. Но его можно взять за основу, приплюсовав 20% на всякий случай.

Монтаж

Заниматься установкой циркуляционного насоса самостоятельно, если вы не знаете всех нюансов монтажного процесса, лучше не стоит. Но ознакомиться с технологией и последовательностью нужно.

Место установки

Насос устанавливается на обратке рядом с отопительным котлом. Это делается с одной-единственной целью – снизить температурные нагрузки на уплотнители, манжеты и прокладки, которые используются в конструкции самого агрегата. Под действием высоких температур они быстро выходят из строя.

Существует два типа устройств: с мокрым ротором и сухим. Обычно первый вариант это маломощные насосы, используемые для отопления небольших частных домов. Его врезают прямо в трубопровод, соединяя с двух сторон резьбой. Второй – это более мощная установка. Такие насосы чаще всего соединяются при помощи фланцев.

Запорная арматура и фильтр

Насос отсекается от трубы двумя вентилями (шаровыми кранами), которые при необходимости проведения ремонта, закрываются.

Обязательно устанавливается байпас. Это труба, которая соединяет трубопровод, минуя насосную установку. На байпас обязательно монтируется вентиль. Он перекрывает течение теплоносителя, когда работает насос. И открывает, когда прибор перестает работать или в процессе ремонта. То есть, байпас работает в экстренных случаях, чтобы отопление не прекращалось, если остановился сам насос.

Сегодня нередко перед насосом монтируется фильтр грубой очистки. Он отвечает за качество теплоносителя.

Популярные производители

Вопрос, как выбрать, затрагивает не только технические характеристики прибора. Чаще всего под ним потребители понимают марку или производителя. Современный рынок предлагает достаточно широкий ассортимент. Здесь и зарубежные аналоги, и отечественные. Вот только несколько моделей.

Итальянский насос Aquario

Его модель AC204-130 одна из самых популярных. Используют для небольших частных домов. Его мощность – 2,4 м³/ч, напор до 3 м, потребляемая мощность 0,64 кВт, вес 3,4 кг.

Соединение фланцевое, имеет три скоростных режима.

Итальянский прибор DAB VA-VB-VD

У него широкий диапазон технических характеристик: напор до 6 м при мощности от 0,5 до 3,3 м³/ч.

Этот образец снабжен специальным тепловым реле, который отключает насос, если тот начинает перегреваться. Многие специалисты советуют выбрать именно эту модель.

Grundfos

Датская компания Grundfos предлагает насосы пяти модификаций. В России большую популярность завоевала модель UPS, как самая экономичная в плане потребления электроэнергии (0,55 кВт).

При этом ее напор 3 м, и объем перекачиваемого теплоносителя 3 м³/ч.

Российские модели

Из отечественных производителей необходимо выделить насосы марки «Хозяин» из Подольска и «Циркуль» от компании «Джилекс». Несколько технических характеристик:
