В наше время во многих жилищах имеется такой отопительный агрегат, как газовый котел. Подобное оборудование прекрасно справляется со своей основной задачей благодаря продуманному устройству. Одной из наиболее важных деталей котлов является тепловой обменник. Сегодня мы ознакомимся с особенностями данной детали.

Назначение

Данная составляющая оборудования, действующего от газа, предназначена для выполнения отопительной функции. Именно конструкция указанной детали определяет функциональные характеристики самого котла.

Тепловой обменник призван передавать тепло между тепловыми носителями. Так, от горячего источника тепло передается холодному, после чего переходит непосредственно к жидкости, которую нужно подогреть в системе.

Через данную деталь проходит теплоэнергия, выделяемая при сгорании газа. Далее она передается непосредственно тепловому носителю.

Не стоит думать, что теплообменник – это простая деталь, представленная одной незамысловатой конструкцией. На самом деле существует несколько разновидностей данных элементов. Их тип влияет на итоговую стоимость оборудования, а также его технические характеристики.

Классификация и принцип работы

Как упоминалось ранее, сегодня существует несколько разновидностей тепловых обменников. Они различаются по своей конструкции и устройству. Рассмотрим их свойства и особенности подробно.

Первичные

Первичная разновидность обменника выполнена в форме крупной и изогнутой трубки, похожей на змеевик. Как правило, данную деталь изготавливают из металла, который не подвержен губительному влиянию коррозии. Кроме того, в плоскости такого элемента присутствуют специальные пластинки, имеющие различные размеры.

Обычно поверхности первичных тепловых обменников обрабатываются специальными красками, которые защищают основания от негативного внешнего воздействия и появления ржавчины.

Что касается принципа работы такого обменника, то он заключается в отправке энергии от газа к тепловому носителю. Уровень мощности обменника находится в зависимости от длины трубы и числа ребер.

Зачастую первичный теплообменник выходит из строя из-за грязи и копоти или активного внутреннего скопления солевых отложений. Если такие загрязнения оказывают влияние на деталь, то с течением времени она может начать работать со сбоями в процессе циркуляции. Кроме того, уровень теплопроводности стен агрегата от этого так же может ощутимо снизиться.

Специалисты настоятельно рекомендуют уделять должное внимание техническому обслуживанию подобных элементов. Обязательно требуется вовремя проводить работы по очистке и промывке первичных обменников. В противном случае они прослужат недолго, а КПД котла от этого существенно снизится.

Отопительное оборудование с такой деталью, как правило, стоит дешевле и имеет несложную конструкцию. Поломкам такие модели не подвержены, особенно если их вовремя обслуживать. Однако нужно учесть, что первичный тепловой обменник является менее функциональным, так как выполняет только одну задачу. Кроме того, очень важно учитывать тот факт, что такие изделия рекомендуется дополнять специальными фильтрами. Эти составляющие будут надежно защищать обменник от негативных внешних воздействий и разного рода отложений.

Вторичный

Вторичный, или теплообменник горячего водоснабжения, отличается от первичного экземпляра тем, что в его конструкции имеются специальные пластинки, которые соединяются между собой. Наиболее распространенными являются вторичные теплообменники, произведенные из стали.

В подобных моделях тепло передается от жидкости к жидкости. Они являются более надежными и долговечными. Что касается скорости теплового обмена, то она в таких моделях является более высокой. Благодаря данной особенности различные загрязнения/соли не откладываются на поверхности комплектующих деталей. Из-за этого обменники служат гораздо дольше, а также их не приходится постоянно подвергать очистке. Чем больше пластинок в таких изделиях, тем более высокими являются их параметры мощности, а также эффективность выполняемой задачи.

Подобные детали отличает то, что они имеют довольно крупный участок для теплового обмена. Кроме того, на таких теплообменниках почти не накапливаются следы коррозии.

Такие разновидности теплообменников хороши своей многофункциональностью – они отвечают не только за отопление жилища, но и за обеспечение горячим водоснабжением (ГВС). Обычно котлы с этими элементами стоят дороже, однако их покупают больше за счет практичности и необходимого функционала.

Совмещенный (битермический)

Такой тепловой обменник отличается от остальных вариантов тем, что имеет двойной обмен тепла – от теплоносителя к воде и от газа к тепловому носителю. Вода в отопительной трубе подогревается с внешней стороны, а в это время внутреннее отделение подготавливает горячую воду.

Эти детали являют собой трубу с припаянными к ней пластинками-ребрами из меди. При этом сама труба является двойной (с двумя раздельными отсеками). Ее внутренняя часть отвечает за горячую воду, а внешняя предназначена для самого теплового носителя.

Совмещенная разновидность теплового обменника имеет одно важное преимущество – для нее характерна очень простая конструкция, не подверженная поломкам. В данном случае вторичный теплообменник не нужен, как и трехкодовый клапан. Благодаря этим характерным особенностям котлы с подобными элементами обходятся недорого, а их размеры являются компактными.

Разумеется, такие варианты обменников имеют и свои минусы. Например, они не могут похвастаться большой мощностью в режиме горячего водоснабжения. Кроме того, подобные разновидности подвержены солевым отложениям. Соли, которые содержатся в воде, в короткие сроки оседают на таких деталях, что негативно сказывается на работе котла в целом.

Также нужно учитывать, что ремонт битермических обменников – дело не из простых. По словам специалистов, в 90% случаев починка этих моделей не представляется возможной. Кроме того, далеко не каждый мастер соглашается работать с подобной деталью, а те, кто все-таки берется за такую работу, не всегда имеют достаточную квалификацию. Кроме того, совмещенные элементы подвержены появлению протечек из-за большого числа внутренних стыков и соединений.

Материалы

Современные тепловые обменники изготавливают из различных материалов. Именно от этого параметра зависят многие качества данных деталей, а также их плюсы и минусы. Рассмотрим подробнее, из чего обычно производят теплообменники для газовых котлов.

Стальной

Чаще всего в газовом отопительном оборудовании встречаются тепловые обменники из стали. Их распространенность объясняется демократичной стоимостью стали и простотой ее обработки. Стальные детали имеют свои отличительные характеристики, например, такой теплообменник получается довольно пластичным. Кроме того, подобные варианты отличаются долгим сроком службы, что привлекает многих потребителей.

Нужно отметить, что пластичность стальных экземпляров играет одну из важнейших ролей, если речь идет о контакте обменника с высокими температурами. Благодаря такой характеристике на составляющих элементах котла не образуются трещины, когда во внутренней части металла рядом с горелкой формируется серьезное тепловое напряжение.

Однако у стальных вариантов есть один серьезный минус – они подвержены образованию коррозии. Разумеется, появление ржавчины сокращает срок службы обменника. Кроме того, нужно учитывать, что дефекты такого рода могут появиться и на внутренней, и на внешней половине устройства.

Еще одним минусом стальных обменников является их большой размер и вес. Кроме того, с подобными деталями будет возрастать потребление газа. Это происходит, потому что большинство современных производителей стремятся добиться высокого уровня инертности и расширяют объем внутренних полостей теплового обменника.

Чугунный

Вторым по популярности по праву признан теплообменник из чугуна. Подобная модель отличается от стальной тем, что контактируя с жидкостью, не становится подверженной появлению коррозии. Благодаря этой отличительной черте можно смело говорить о долговечности чугунных вариантов.

Однако нельзя забывать о том, что чугунные обменники требуют регулярного ухода и внимательного отношения. Кроме того, эти варианты отличает их хрупкость. Если на теплообменнике из чугуна скопится накипь, то подогрев в системе может стать неравномерным, что повлечет за собой растрескивание обменника. Дабы продлить срок службы данного элемента, нужно осуществлять периодическую промывку. В большинстве случаев, если применяется проточная вода, то промывание производят 1 раз в год. Если же в качестве теплового носителя используется антифриз, то такие работы понадобится осуществлять раз в 2 года.

Реже всего очищение теплообменника нужно делать, если в качестве теплоносителя применяется очищенная вода – хватит 1 раза в 4 года.

Медный

Медные экземпляры являются практичными и долговечными. Они имеют больше плюсов, чем минусов. Следует выделить следующие характерные черты, присущие таким обменникам:

детали из меди имеют малый вес;
отличаются небольшими габаритами;
не покрываются разрушительной ржавчиной;
им нужно совсем немного топлива, чтобы хорошо прогреться.

Благодаря таким преимуществам медный теплообменник признан одним из самых востребованных. Однако стоит он дорого, поэтому покупают его не так часто. Кроме того, подобные элементы становятся менее крепкими и надежными в условиях нагрева. Медные теплообменники очень быстро прогорают, после чего выходят из строя.

Алюминиевый

Во многих фирменных моделях газовых котлов присутствуют теплообменники из алюминия. Данный материал отличает высокая пластичность, поэтому из него получаются обменники любых форм и сложности. Кроме того, нужно учесть тот факт, что уровень теплопроводности алюминия в 9 раз больше, нежели у другого популярного сырья – нержавеющей стали. Теплообменники из алюминия имеют очень скромный вес. Благодаря таким положительным характеристикам можно смело говорить о практичности подобных составляющих, а также об их надежности и функциональности.

Хороши такие устройства и тем, что в них обычно отсутствуют уязвимые места. Например, в конструкциях из нержавейки имеются швы сварки, перегибы и прочие подобные участки. Они являются очень уязвимыми, поэтому терпят существенные нагрузки по ходу работы оборудования. В алюминиевых же вариантах таких проблем просто нет. Детали из алюминия отличает мощная химическая устойчивость, которая прекрасно подходит для конденсации.

Однако алюминиевые обменники могут прослужить меньше, если на них будет откладываться накипь от жесткой воды. Для этих вариантов требуется хорошая водоподготовка.

Производители и отзывы

В наше время сделать выбор в пользу конкретной модели газового котла и комплектующих к нему бывает трудно исключительно из-за богатого ассортимента. На рынке присутствует много крупных производителей, чья продукция пользуется большим спросом. Познакомимся поближе с некоторыми из них.

Thermona

Крупная компания Thermona предлагает на выбор потребителей не только газовые и электрические котлы разных модификаций, но и аксессуары для такой техники. Тепловые обменники данной фирмы изготавливают из меди. Эти элементы покрываются силуминовым составом, который делает их пожаростойкими и не подверженными образованию ржавчины. В ассортименте Thermona имеются как модели со средней ценой, так и более дорогостоящие экземпляры.

Большинство потребителей остались довольны приобретением теплообменников фирмы Thermona. По словам людей, служит такая продукция долго и отличается практичностью. Однако далеко не всех покупателей устраивает цена на фирменные обменники Thermona.

Кроме тепловых обменников, данный бренд выпускает неплохие котлы (напольные и настенные). Данная продукция пользуется большой популярностью. Потребители отмечают беспроблемный и долгий срок службы фирменных моделей, а также их высокую эффективность. Минусом является лишь то, что некоторые люди сталкиваются с рядом ошибок, которые выдает техника. Далеко не каждый пользователь устраняет их сразу. Например, некоторые наблюдают ошибку с кодом «01» на протяжении нескольких лет. В результате большинство потребителей обращаются к специалистам, чтобы разрешить возникшую проблему.

Hydrosta

Hydrosta – это крупнейший мировой производитель систем водоснабжения и отопления. Действует он с 1995 года. Hydrosta предлагает потребителям следующую продукцию непревзойденного качества:

замыкатели реле;
теплообменники;
расширительные баки;
вентиляторы;
клапаны;
датчики;
напольные и навесные котлы на газу и дизеле.

Теплообменники данного бренда изготавливаются с разным количеством ребер. Южнокорейский бренд предлагает на выбор покупателей медные (более дорогие) и стальные изделия (недорогие). Ассортимент фирмы является богатым и многообразным, поэтому продукция Hydrosta сегодня безумно популярна.

По многочисленным отзывам потребителей можно сделать вывод, что фирменная техника Hydrosta отличается долгим сроком службы. Единственная распространенная проблема, с которой столкнулись многие пользователи – это скорый засор телплообменника, однако решается она очень легко – деталь следует периодически очищать, чтобы на ней не копились отложения.

Master Gas

В ассортименте Master Gas имеется огромное количество разнообразных комплектующих для газовых котлов. Это не только теплообменники, но и трехкодовые краны, помпы, наборы колец-уплотнителей, различные датчики, фильтры, воздухоотводчики и даже пульты дистанционного управления.

Главными преимуществами фирменной продукции Master Gas являются:

все товары относятся к среднему ценовому сегменту;
производитель адаптировал выпускаемую продукцию под функционирование на территории России;
по своей функциональности фирменное оборудование можно отнести к премиум-классу.

Продукция данного бренда имеет неплохую репутацию среди потребителей не только благодаря доступной стоимости, но и за счет большого количества сервисных центров. Кроме того, потребителей радует то, что обменники для газовых котлов Master Gas представлены во многих торговых точках и интернет-магазинах. В большинстве случаев люди остаются довольны качеством фирменной продукции.

Недовольны некоторые потребители остались котлами данной фирмы. В ряде случаев оборудование давало течь через пару месяцев использования. В результате агрегат приходилось чинить, хотя ему еще не было и года.

Arderia

Эта крупная компания имеет в своем ассортименте различные запчасти для газовых котлов, а также АОГВ. Тепловые обменники Arderia представлены как первичными, так и вторичными пластинчатыми моделями, которые подходят как для настенных, так и напольных отопительных агрегатов. Многие потребители останавливают свой выбор именно на продукции данной фирмы, так как она имеет демократичную стоимость при высоком качестве.

Львиная доля покупателей не заметила для себя серьезных недостатков тепловых обменников и котлов данного бренда. Многих людей покорила функциональность, КПД, стоимость и долговечность фирменной продукции.

Fondital Victoria Compact

Известная на современном рынке компания Fondital Victoria Compact по праву признана настоящим эталоном совершенства в домашнем отоплении. Существует марка с 1970 года. На сегодняшний день продукция Fondital Victoria Compact является весьма востребованной, поскольку отличается прекрасным качеством и большим ассортиментом. Фирма предлагает на выбор покупателей не только различные комплектующие и аксессуары для отопительного оборудования, но и высокомощные котлы, бойлеры, дымоходы и традиционные агрегаты напольного и подвесного типа.

Любая продукция Fondital Victoria Compact может похвастаться прекрасным качеством и множеством положительных отзывов. Покупателям нравится износостойкость и мощность фирменных товаров бренда. Так, наиболее популярным товаром является настенный двухконтурный газовый котел Fondital Victoria Compact CTFS 24 AF с электронным розжигом и защитой от замерзания.

Есть и такие покупатели, которым аксессуары и котлы данной фирмы послужили совсем недолго, после чего потребовали ремонта, однако с подобными неприятностями обычно сталкиваются люди, связавшиеся с заводским браком или недобросовестными продавцами.

Saunier Duval

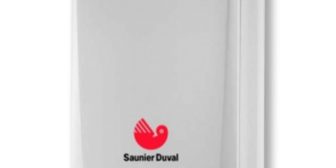

Saunier Duval – это французский бренд, выпускающий навесные отопительные котлы, дымоходы и различные программаторы. Главными достоинствами, которыми обладает фирменная продукция, являются:

комплект с пультом, рассчитанным на недельное программирование;
надежные комплектующие котлов;
пластинчатые стальные обменники ГВС;
первичные обменники делают из меди;
агрегаты дополняются специальными датчиками давления.

Потребители положительно оценили фирменную продукцию данного бренда из Франции. Первостепенными плюсами, которые подметили для себя люди, являются:

экономичность техники;
простота установки и использования;
высокий КПД;
надежность (у некоторых потребителей фирменные котлы и комплектующие к ним служат уже более 10 лет).

Из минусов пользователи отмечают дорогостоящее техническое обслуживание фирменной продукции Saunier Duval.

Demrad

Отопительные агрегаты, а также запчасти для котлов от данной фирмы пользуются большим спросом благодаря прекрасному качеству, широкому товарному ряду и доступным ценам.

Оригинальные комплектующие Demrad приобретают для котлов следующих марок:

Arderia;
Vaillant;
Ariston;
Chaffoteaux;
Junkers;
Thermona;
Baxi;
Mora Top;
Ferroli;
Bosch;
Protherm;
Saunier Duval;
Beretta;
«Данко» (в ассортименте имеются как газовые, так и твердотопливные модели).

Потребителей привлекает эффективность и простота в эксплуатации фирменных котлов фирмы Demrad. Однако многие люди утверждают, что продукция данной марки очень часто ломается, а ее ремонт обходится дорого.

AEG

Эта немецкая компания выпускает настенные водонагреватели накопительного типа, настенные котлы с двумя контурами, а также комплектующие к ним. Фирменная продукция славится безотказной работой, прекрасным качеством сборки, а также привлекательным дизайном.

Современные покупатели довольны качеством продукции AEG. Фирменные котлы, а также запчасти к ним характеризуются блестящим качеством и беспроблемной эксплуатацией. Однако многих отталкивает от приобретения такой продукции ее высокая стоимость и довольно дорогое обслуживание.

«Белето»

Тульское отопительное оборудование «Белето» отличаются такими характеристиками:

экологичность;
безопасность использования;
красивый дизайн котлов;
наличие в ассортименте энергонезависимых моделей.

Отзывы о продукции «Белето» неоднозначны. Кого-то котлы и комплектующие тульского производства устраивают, а кто-то заявляет об их ненадежности. Кроме того, многие пользователи отмечают, что оборудование данной марки зачастую продается недоукомплектованным.

Неисправности и ремонт

Рассмотрим, какие неисправности являются характерными для теплообменников газовых котлов, а также разберемся, как устранить их своими руками:

На теплообменнике может появиться трещина. Ее можно запаять самому. Припой надо выбирать в зависимости от материала, из которого изготовлена деталь.
Когда ТО прогорает, его можно «заклеить» при помощи медной или жестяной заплатки. Реже люди используют крышки от консервных банок и прочие самодельные элементы. Крепят заплатки при помощи заклепочника.
Если агрегат потек, можно обратиться к холодной сварке для заделки повреждения.
ТО необходимо периодически очищать от накипи, чтобы не спровоцировать неполадки в работе агрегата. Применяют гидрохимический способ очистки, ручной или химический. Перед чисткой теплообменник потребуется снять с оборудования.
Чтобы полностью заменить тепловой обменник, рекомендуется обращаться к опытным специалистам.

Видео обзор котла с чугунным теплообменником смотрите в видео ниже.

Газовые котлы

Вступление

В этой статье вы найдете информацию про теплообменники для газовых котлов из различных материалов, их различиях, преимуществах и недостатках.

Теплообменник котла

В начале, вспомним, что теплообменник основной элемент, как таковой, в устройстве газового котла. Именно через теплообменник, тепловая энергия от сгораемого газа передается теплоносителю (первичный теплообменник) и через теплообменник передается от горячего теплоносителя, холодному (вторичный теплообменник). Стоит отметить, что оба перечисленные теплообменники, очень часто заменяет смешанный теплообменник, который боле известен под названием, битермический теплообменник. На первом фото смотрим расположение теплообменника в газовом котле с закрытой камерой сгорания.

На втором фото внешний вид теплообменника.

Материалы для изготовления теплообменников

Как и следовало ожидать, для изготовления теплообменников используют металлы, а именно,

Сталь;
Медь;
Чугун;
Сплавы алюминия (для котельного оборудования);
Нержавейка (для котельного оборудования).

Теплообменники из стали

Стальной теплообменник технологически самый простой в изготовлении. Отсюда невысокая стоимость таких котлов, а следовательно их доступность.

Сталь, как материал, обладает хорошей пластичностью, а следовательно под воздействием температур теплообменник из стали менее подвержен температурным деформациям.

Вместе с тем, сталь подвержена коррозии, а значит, срок службы котла со стальным теплообменником, сравнительно меньше. Да и вес у таких котлов большой, а вот КПД не лучший.

Чугунный теплообменник

Теплообменник из чугуна, не подвержен коррозии, но требует тщательного ухода и осторожной эксплуатации. Данные особенности вытекают их свойств чугуна и главное это хрупкость чугуна. Неравномерный прогрев, который чаще всего происходит из-за накипи, приводит к появлению трещин в теплообменнике.

Информация: Промывка теплоносителя обязательный и основной элемент технической эксплуатации газового котла. Проводится промывка теплоносителя

1 раз в год, если используется в качестве теплоносителя – вода проточная (не рекомендовано),
1 раз в 2 года, если используется — антифриз,
1 раз в 4 года, если используется вода очищенная.

Медный теплообменник

Медный теплообменник компактен, имеет небольшой вес. Медь практически не поддается коррозии. Котлы с такими теплообменниками компакты и удобны в эксплуатации. Из-за малой инертности медного теплообменника быстро прогреваются и остывают.

В завершении. Отечественные производители котлов предпочитают использовать стальные теплообменники. Медные теплообменники характерны для компактных настенных газовых котлов импортного производства.

©Obotoplenii.ru

Другие статьи раздела: Газовые котлы

Содержание статьи:

Прямая передача тепла от сгорающего топлива теплоносителю невозможна. В отопительных котлах она выполняется за счет работы специального устройства. Это теплообменник для газового котла. От его конструкции и материала зависит срок службы аппарата и его КПД.

Основная функция теплообменника для котла

В теплообменнике происходит нагревание воды, которая циркулирует в системе и передает тепло радиаторам

На горелку котла подают газ и воздух для сжигания. Газ горит, выделяя тепло, продукты сгорания выводятся вовне. Источник тепла в этом случае – элемент неподвижный.

Теплоноситель – вода или антифриз – поступает в теплообменник. Это устройство, которое обеспечивает теплообмен между двумя средами с разной температурой. Последний размещается в камере сгорания над горелкой. Вода, двигаясь по теплообменнику, нагревается и подается в трубы отопления. Чаще всего устройство имеет вид набора пластин или трубок. Чем больше его рабочая поверхность, тем лучше и быстрее нагревается вода.

Материал изготовления

Изготавливают теплообменник для котла из материалов прочных, хорошо проводящих тепло, не склонных к коррозии и достаточно устойчивых к давлению. Поскольку приходится учитывать и стоимость материала, выбор невелик.

Сталь

Стальной теплообменник дешевле в цене, но менее долговечный

Это самый доступный материал. Сталь очень прочная, но хорошо поддается обработке. Цена невелика. Плюс такого варианта – стойкость к высокой температуре. Сталь пластична и при нагреве не покрывается трещинами, не деформируется даже на участках, контактирующих с горелкой.

Стальной теплообменник на твердотопливный или газовый котел склонен к коррозии. Вода внутри трубок и продукты сгорания в камере котла разрушительно действуют на материал. Это сказывается на долговечности. Модель из стали много весит, это приводит к дополнительному расходу топлива на прогрев самого элемента.

Теплообменник из нержавеющей стали устойчив к коррозии и служит не менее 50 лет.

Чугун

Материал гораздо устойчивее к коррозии чем сталь, не боится ржавчины и действия кислотных ангидридов. Срок эксплуатации достигает 50 лет. Однако чугун – сплав хрупкий, под действием температуры может растрескиваться. Чтобы избежать повреждений, чугунный трубчатый теплообменник необходимо промывать: если используется обычная вода, то 1 раз в год; если антифриз – то 1 раз в 2 года; если дистиллированная жидкость – 1 раз в 4 года.

Вес элемента из чугуна еще больше, поэтому на нагрев приходится тратить больше топлива и времени.

Медь

Медь – благородный металл, не подверженный никаким видам коррозии. Она химически инертна, отлично переносит давление. Медь лучше проводит тепло, поэтому для нагрева самого элемента и протекающей жидкости требуется меньше топлива. Вес медной модели невелик, размеры компактны при очень развитой рабочей поверхности.

Недостаток – высокая цена. Также медный теплообменник слишком чувствителен к нагреву до высоких температур. Чаще встречается у котлов от зарубежных изготовителей.

: Медный

: Чугунный

Классификация теплообменников

Первичный теплообменник для контура отопления в виде змеевика с пластинами

Газовые котлы могут выполнять несколько функций. Главная – обогрев жилища. Однако двухконтурные модели также нагревают воду для разных бытовых нужд: от мытья посуды до ванной. По этому признаку и различают теплообменники.

Первичные

Обслуживает систему отопления. Представляет собой трубу с довольно большим диаметром, изогнутую в виде змеевика в одной плоскости. Чтобы увеличить рабочую поверхность устройства, здесь же размещают пластины разного размера.

Первичный теплообменник подвергается самым высоким нагрузкам. Извне на него действуют продукты сгорания – копоть, грязь, кислотные ангидриды, изнутри – соли, растворенные в теплоносителе. Чтобы снизить износ, деталь покрывают краской и обрабатывают антикоррозийными составами.

Лучший вариант – теплообменник из нержавейки или меди, так как он не подвержен ржавлению и не боится отложения солей.

Вторичные

Вторичный теплообменник для ГВС

Такой теплообменник нагревает жидкость для горячего водоснабжения. Температура его нагрева меньше, но и нагревать воду для бытовых нужд выше +60 С не стоит. Чаще всего это пластинчатая конструкция: собирается из множества пластин с выдавленными ходами, по которым циркулирует водопроводная вода. Многоходовые модели более эффектны, так как в пределах одной пластины жидкость несколько раз меняет направление, то есть находится в ней дольше и прогревается лучше. Изготавливают его из стали, меди, алюминия.

Битермические

Битермические теплообменники при засорении необходимо менять на новые

Представляет собой вставленные друг в друга 2 трубы. По внутренней перемещается теплоноситель, по внешней – вода для ГВС. Жидкость для отопления нагревается в камере сгорания и частично отдает тепло воде для бытовых нужд.

Конструкция гораздо дешевле. Но хотя вода здесь нагревается быстрее, ее объем ограничен. Кроме того, битермический теплообменник очень чувствителен к качеству воды и намного быстрее загрязняется. Чистить прибор недостаточно. Чтобы предотвратить быстрое засорение и вывод из строя, необходимо установить на входе фильтры для воды.

Очистить совмещенный теплообменник как обычный отдельный не удается. При больших отложениях соли или засорении элемент придется поменять.

Критерии выбора

Главный параметр теплообменника – его мощность

При выборе устройства учитывают назначение – в данном случае это нагрев теплоносителя, и тип среды – пар, воду, антифриз. Газовый котел обычно работает с водой, но бывают исключения.

Остальные критерии выбора:

Температура теплоносителя на входе и выходе – необходимо рассчитать, какое количество тепла должен получать потребитель. Исходя из этих данных вычисляют мощность теплообменника.
Допустимые потери по давлению – давление воды во время прохождения по теплообменнику снижается. Если оно падает слишком низко, не удается создать столб горячей воды достаточной высоты.
Максимальная рабочая температура – на горелке достигает 600–700 С. Такую температуру выдерживает чугунный и стальной теплообменник, медный с некоторым трудом. Алюминиевую модель использовать запрещается.
Максимальное рабочее давление – не ограничивает выбор конструкции или материала.

Значимым параметром оказываются габариты. При одинаковой эффективности кожухотрубный теплообменник занимает площадь в 3–4 раза больше, чем пластинчатый.

Правильная эксплуатация

Промывку теплообменника проводят в зависимости от жесткости воды

Транспортировка, монтаж и эксплуатация теплообменного устройства подробно описаны в инструкции:

Теплообменник в аппарате размещают так, чтобы к нему был свободный доступ для осмотра и ремонта.
Запуск выполняют при стабильных показателях давления и температуры. Нельзя повышать температуру быстрее, чем на 10 градусов в минуту или увеличивать давление больше, чем на 10 бар в час.
Изменять параметры нагрева нужно плавно. Чем медленнее это происходит, тем дольше прослужат уплотнители и сам теплообменник.
Периодически устройство нужно чистить. Пластинчатый очищают прямо в раме, затем вынимают пластины и промывают. Возможен другой метод: сначала изъятие, а затем очистка пластин. Кожухотрубные чистить не рекомендуют. При сложных засорениях мастер ставит заглушку.
Перед повторным пуском проверяют состояние всех прокладок. Давление и температуру устанавливают как при 1 запуске.

Чтобы избежать отложения солей, на водопроводную трубу перед входом котел ставят фильтр.

Возможные неисправности

Стальные изделия подвергаются коррозии и подлежат замене

Большинство неполадок требует вмешательства специалистов. Некоторые может устранить и пользователь:

Снижение давления – если вызвано загрязнением, достаточно почистить теплообменник. При неправильном подключении к сети нужно сверить подсоединение с чертежом в инструкции.
Снижение КПД – при механическом загрязнении устройство промывают. Если причина в накоплении масла, некондиционных газов, устанавливают дополнительные устройства для их вывода.
Протечка – чаще всего вызвана разложением уплотнителей. Их заменяют.
Смешение рабочих сред – возникает при коррозии пластин или трубок. Пластины можно заменить частично, кожухотрубный теплообменник придется ставить новый.

Пока действует гарантия, запрещается самостоятельно вскрывать теплообменник и выполнять какой-либо ремонт.

Типы теплообменников

Функции теплообменников для котлов достаточно многочисленны и важны, поскольку именно от данного прибора во многом зависит назначение и конструкция самого используемого котла. Кроме этого с помощью теплообменника холодный теплоноситель получает необходимый объем тепла от уже нагретого. Еще одна важная функция: устройство осуществляет передачу энергии тепла от теплоносителя к санитарной воде, а также от сгораемого газа непосредственно к теплоносителю.

В зависимости от способа передачи тепла жидкостям выделяют следующие виды теплообменников:

Первичный – передача энергии осуществляется от газа к теплоносителю;
Вторичный (водоводяной) – передача энергии осуществляется от жидкости к теплоносителю;
Битермический (совмещенный), особенностью которых является двойной обмен тепла от теплоносителя к воде и от газа к теплоносителю.

Первичный

Первичный теплообменник – это достаточно большая медная труба, которая изогнута в одной плоскости в виде змеевика. В этой же плоскости располагаются пластины различного размера, выполненные из меди. Для предотвращения появления ржавчины поверхность данного агрегата покрыта специальной защитной краской. Мощность первичного теплообменника для отопления в первую очередь зависит от количества ребер и длины трубы.

В большинстве случаев такие приборы обладают примерно одинаковым конструктивным решением, различия же заключаются в способе подключения трубы, в размерах самого теплообменника, а также его мощности. Стоит отметить, что процесс обмена теплом между теплоносителями может быть существенно затруднен в случае загрязнения копотью и грязью.

Не меньшее отрицательное влияние оказывают и отложения солей внутри самого агрегата, препятствующие прохождению воды через бойлер. Это является следствием нарушения циркуляции теплоносителя, а также уменьшения теплопроводности стен прибора. По этой причине необходимо в профилактических целях заниматься своевременным обслуживанием теплообменника для отопления дома, а также выполнять его промывку и очистку.

Специалисты рекомендуют вместе с теплообменником покупать также и фильтры, которые помогут справиться с лишними отложениями и увеличить срок их полезного использования.

Вторичные

Вторичные теплообменники (они также получили название теплообменники горячего водоснабжения – ГВС), отличаются специальными пластинами, которые соединены друг с другом. Данные пластины производятся из нержавеющей стали. Подобные приборы чаще всего устанавливаются в котлах Linea (Bongioanni), Mini kW, Major kW (Immergas), а также Micra 2 (Hermann).

Водоводяной прибор позволяет рассчитывать на необходимый теплообмен благодаря высокому уровню теплопроводности пластин, а также большой площади теплообмена. Таких показателей удается достичь даже несмотря на тот факт, что скорость потока носителя тепла достаточно велика.

Однако благодаря большой скорости практически полностью исключена вероятность появления солей и отложений на стенках. Благодаря некоторым особенностям конструкции, водоводяной теплообменник отличается особыми качествами. К примеру, от количества пластин напрямую зависит мощность и площадь теплообмена. Кроме этого, в остальных разновидностях теплообменников холодная вода и теплоноситель двигаются навстречу, тогда как здесь направление их движения полностью совпадает.

Битермические

Конструктивной особенностью данной группы приборов является наличие сразу двух контуров: горячего водоснабжения и отопления. Такие агрегаты используются в котлах Linea Isy (Bongioanni), Immergas Star kW (Immergas) и Hermann Habitat 2 (Hermann). Если говорить непосредственно о строении модели, то отметим, что она представлена так называемой «трубой в трубе» (коаксиальной). Кроме этого, присутствуют медные пластины, которые расположены на поверхности прибора.

Отличия

Наружная труба предназначена для циркуляции теплоносителя в системе отопления, тогда как внутренняя – для движения санитарной воды. В отопительном режиме функционирования сгораемые газы выделяют тепло, которое доставляется прямо к теплоносителю. Если же теплообменник функционирует в режиме горячего водоснабжения, то тепло сначала передается теплоносителю, после чего оно достается контуру.

Если используется битермический теплообменник для отопления дома, то отпадает необходимость в установке таких гидравлических отопительных агрегатах, как вторичный теплообменник и трехходовой клапан.

Это самым положительным образом сказывается на цене котла, к тому же существенно увеличивается надежность функционирования устройства.

Недостатки

Однако без некоторых недостатков также не обошлось. К примеру, несколько ограничена передача тепловой энергии в режиме ГСВ, что, соответственно, ведет к уменьшению объемов приготовляемой нагретой воды, если сравнивать с остальными разновидностями теплообменников для отопления. Еще одно ограничение – специалисты не советуют эксплуатировать данное устройство в тех регионах, где вода отличается повышенным содержанием жестких солей в своем составе. Причиной является более интенсивное и ускоренное отложение солей из-за достаточно чувствительного перепада температур в режиме горячего водоснабжения и отопления.

Также стоит отметить, что некоторые теплообменники отличаются увеличенной емкостью. Установка таких котлов ведется в отопительных котлах самого высокого класса — Eura (Hermann). Своим внешним видом они больше всего напоминают 6-8-литровый бойлер для отопления, который оборудован специальным медным змеевиком, расположенным по всему объему агрегата. Такие теплообменники получили название мини-бойлеров. По змеевику проходит контур теплоносителя, а через стенки – контур горячего водоснабжения.

Бойлеры косвенного нагрева

Если же говорить непосредственно о водонагревателях и электрических бойлерах, то стоит отметить, что наибольшей популярностью пользуются бойлеры косвенного нагрева. Может быть несколько основных источников нагрева теплоносителя – нагревательная газовая горелка, которая находится под бойлером, трубчатый электронагреватель внутри него, а также тепло системы отопления. Емкость, в которой осуществляется непосредственно процесс нагревания, с внешней стороны защищена специальным кожухом, а также слоем теплоизоляции, чтобы через водонагреватель не происходило дополнительных теплопотерь.

Нагревательный прибор соединен с пультом управления, который обязательно оснащен специальным датчиком для проверки температуры. В качестве такого датчика зачастую выступает биметаллический термостат. Если датчик сигнализирует о том, что температуры ниже нормы, то автоматически начинается нагрев жидкости.

Бойлеры закрытого типа

Выделяют две разновидности водонагревателей для отопления – открытые и закрытые. Закрытые бойлеры нашли свое применение в централизованной системе водоснабжения. В таких устройствах используются различные металлы (медь, нержавеющая сталь, эмалированная сталь) для изготовления бойлеров для отопления.

Стоит отметить, что подобные водонагреватели отличаются повышенным давлением, причиной которого является расширение жидкости во время нагревания.

Во избежание поломок агрегата и выхода его из строя используется специальный расширительный бак, который предназначен для излишков воды. К тому же такой бак может быть дополнительно оборудован термосмесителем, манометром, а также редуктором давления.

Открытые бойлеры

Открытые водонагреватели для отопления отличаются в первую очередь тем, что они могут снабжать горячей водой лишь одну водоразборную точку, для чего используется специальное оборудование под названием спецсмеситель. При включении спецсмесителя подключение теплообменника к магистральной трубе перекрывается. Давление сетевой воды достаточно велико именно на входе в нагреватель, а не на выходе из него. В результате этого компании-производители имеют возможность использовать не самые прочные и дорогие материалы для создания нагревательной емкости, поскольку давление на стенки емкости не самое высокое.

Кроме этого, данная арматура призвана исполнить роль группы безопасности и расширительного бака, сливая лишнюю воду в раковину при ее расширении. Закрытые бойлеры также могут быть оборудованы подобным спецсмесителем, однако открытые бойлеры для отопления дома без данного агрегата функционировать не смогут.

Нюансы подачи холодной воды

Напоследок отметим, что не нагретая вода должна подаваться под очень высоким давлением в емкость, чтобы уже нагретая жидкость начала выливаться из бойлера – лишь в этом случае можно утверждать, что водоразбор успешно завершился. Ведь если давление воды на входе очень маленькое, то горячая вода не сможет покинуть бак, поскольку трубка для выхода нагретой жидкости находится в самой высшей точке нагревателя. Холодная вода заливается с нижней части, причем благодаря специальному приспособлению – штуцеру – эта жидкость стелется на дне бойлера.

Таким образом, имеется несколько видов водонагревательных элементов, которые предназначены для нагрева воды и ее подачи. Каждая из этих разновидностей отличается собственными достоинствами и недостатками, и лишь потребитель решает, какой из бойлеров является оптимальным именно для его системы.

Самостоятельное изготовление теплообменника

Теплообменник вполне доступен для самостоятельного изготовления, что неоднократно использовалось многими домашними умельцами для создания этого агрегата отопления с минимальными финансовыми затратами. Если рассматривать основные типы теплообменников, изготовленные своими силами, можно выделить следующие их разновидности: выполненные собственными руками бойлеры открытого типа и расположенные вблизи источника тепла змеевики.

Вариант первый

В первом случае используется любая открытая емкость, имеющая достаточную прочность для накопления воды под нормальным давлением. Нагрев в таком изготовленном своими руками агрегате осуществляется с помощью погружения в емкость источника передачи тепла. Такие конструкции популярны для получения горячей воды в небольших загородных домах и других постройках для временного использования.

Вариант второй

Второй тип доступных для изготовления своими руками теплообменников представляет собой изогнутую трубу (змеевик), которую пропускают в непосредственной близости от котла отопления, домовой печи либо другого источника высокой температуры. Вода в трубе нагревается косвенным путем и поступает потребителю.

</index>
