Напольный двухконтурный котел: устройство, принцип действия, производители

Создание автономной отопительной системы на базе газового котла позволяет решить массу проблем с обогревом дома.

Нет нужды постоянно следить за количеством топлива, общий контроль за работой системы сводится к минимуму.

Кроме того, конструкция газового котла позволяет совместно с отоплением дома обеспечить подачу горячей воды, что увеличивает комфорт проживания до максимума.

Возможность решить все проблемы с помощью оного компактного устройства привлекает многих пользователей, хотя в этом вопросе есть и некоторые ограничения, обусловленные особенностями конструкции котла.

Рассмотрим этот вопрос внимательнее.

Особенности двухконтурного газового котла, в чем отличие от одноконтурного

Двухконтурный газовый котел — это доработанная конструкция одноконтурного агрегата. Оба вида ориентированы в первую очередь на выполнение базовой функции — нагрев теплоносителя для системы отопления.

Подача ГВС становится возможной благодаря наличию горячего теплоносителя (ОВ), второй контур является конструкционным дополнением к основному составу узлов и деталей.

Функция реализуется с помощью вторичного теплообменника, установленного между выходом первичного узла и трехходовым краном.

Проходя через первичный (основной) теплообменник, теплоноситель получает избыточное количество тепловой энергии, которое регулируется в трехходовом кране путем подмешивания определенного количества более холодной обратки.

Эта энергия пропадает зря, поэтому установка вторичного теплообменника не нарушает общую схему работы котла.

Горячий теплоноситель отдает излишки энергии на подготовку ГВС, и единственным изменением становится корректировка режима работы трехходового крана.

Существуют двухконтурные котлы с совмещенным (или битермическим) теплообменником, который способен нагревать теплоноситель и ГВС одновременно.

Устройство

Двухконтурный котел состоит из следующих узлов:

• Газовая горелка. Она выполняет основную функцию — является источником тепла.
• Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
• Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
• Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
• Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
• Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
• Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
• Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.

В каких режимах он может работать?

Существует два основных режима работы двухконтурного газового котла:

• Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
• Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.

Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.

При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.

Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.

В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.

В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.

Принцип работы

Рабочий процесс основан на работе первичного теплообменника. Теплоноситель поступает в него и получает определенную температуру в пламени горелки. Она конструктивно совмещена с первичным теплообменником, находится в его нижней части, что обеспечивает максимальную эффективность нагрева.

Затем ОВ выходит из первичного и сразу поступает во вторичный теплообменник. Чем короче путь из одного устройства в другое, тем меньше теплопотери при транспортировке ОВ и тем выше эффективность котла.

Отдав некоторую часть тепла, ОВ проходит в трехходовой кран, где окончательно настраивается ее температура, после чего выводится в отопительный контур.

Циркуляционный насос обеспечивает подачу теплоносителя в стабильном режиме, а вентилятор турбонаддува выполняет дымоудаление и обеспечивает процесс горения.

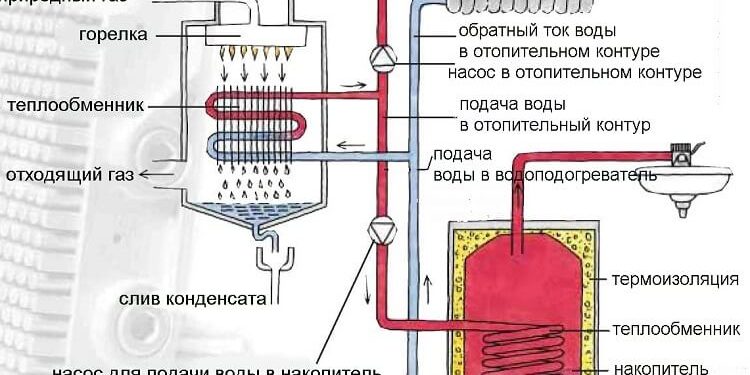

ОБРАТИТЕ ВНИМАНИЕ!Существуют конденсационные котлы, в которых нагрев теплоносителя происходит поэтапно — сначала он получает энергию от конденсата, осажденного из дыма, а затем нагревается в обычном режиме. Это относительно новая технология, которая позволяет экономить топливо и увеличить срок службы узлов котла. Однако, она работает только в низкотемпературных системах и в российских условиях бесполезна.

Как работает двухконтурный котел с биотермическим теплообменником

Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.

По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.

Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.

Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.

Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.

ОСТОРОЖНО!В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.

Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.

Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.

Принцип работы котла с проточными нагревателем

В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.

Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.

При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.

На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.

ВАЖНО!Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.

Работа с накопительным бойлером

Накопительный бойлер — это емкость, внутри которой проходит змеевик с горячим теплоносителем. Отличие от стандартного теплообменника в объеме и способе нагрева — здесь жидкость статична, она получает тепловую энергию в постоянном режиме.

По мере водоразбора объем вода пополняется и вновь нагревается. При этом, температура ГВС намного ровнее, а количество горячей воды со стабильными параметрами гораздо больше, чем у конструкций с пластинчатыми теплообменниками.

Чаще всего используют внешние накопители, но есть двухконтурные агрегаты со встроенными емкостями. Они эффективны, обладают максимальными возможностями и сроком службы.

Специалисты и рядовые пользователи отзываются о подобных конструкциях как о наиболее предпочтительных вариантах.

Полезное видео

В данном видео вы узнаете о принципе работы двухконтурного газового котла отопления:

Заключение

Двухконтурный газовый котел позволяет получить максимальный набор функций в одном устройстве.

Это удобно, позволяет сэкономить жилое пространство, сконцентрировать всю аппаратуру благоустройства дома в одной точке. Однако, имеются и некоторые недостатки, возможности двухконтурных котлов имеют свои пределы, о которых надо иметь точное представление.

Это поможет сделать правильный выбор и получить наиболее удачный вариант конструкции газового котла.

/—> 2019-06-03

Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслужить обе системы. Не зная принцип работы двухконтурного газового котла отопления, было бы нелогичного не только совершать покупку, но и эксплуатировать агрегат. Согласны?

Мы расскажем о схеме работы отопительного прибора, рассмотрим все его слабые и сильные стороны. Понимая основу действия оборудования, можно без труда пользоваться всеми его преимуществами. А в случае необходимости получится вовремя выявить сбои в работе, понять и устранить причины их происхождения.

Устройство котла для обслуживания двух контуров

Двухконтурный газовый генератор тепла отличается от одноконтурного аналога тем, что вместо одного теплообменника, имеет два, именуют их в технической терминологии первичным и вторичным.

Первый, т.е. первичный теплообменник, расположен непосредственно в зоне горения пламени. Его задача заключается в нагреве теплоносителя для функционирования отопительной сети. Вторичный теплообменник отвечает за работу ГВС.

Стабильная работа отопительного прибора возможна при слаженной работе всех его составляющих. Информация об основных функциональных узлах поможет понять принцип работы оборудования

В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:

• Камера сгорания с горелочным блоком;
• Теплообменники;
• Устройства управления и защиты оборудования.

Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся подробно на каждом из его конструктивных элементов.

Виды газовых горелок для двухконтурных котлов

Горелка газового котла отвечает за получение достаточного объема тепла, необходимого для функционирования отопления и контура поставки горячей воды. Тепловая энергия получается за счет сжигания топлива. Помещают горелку в камеру сгорания, в которую кроме газа нагнетается воздух. Он нужен для процесса горения.

В зависимости от рабочих режимов горелки можно классифицировать по следующим видам:

• Одноуровневая горелка. Агрегат с подобной горелкой может работать всего в двух режимах – «Стоп» и «Пуск». Подобные котлы, несмотря на низкую экономичность и сниженный ресурс эксплуатации пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
• Двухуровневая горелка. Отопительный прибор с такой горелкой может работать на полной и половинной мощности. Его преимущества ощутимы в теплое время года, когда для подогрева не слишком холодной воды нет необходимости эксплуатировать прибор на полной мощности.
• Модулируемая горелка. Умная система котла с подобной горелкой позволяет производить настройку и регулировку мощности. Такой котел характеризуется высоким сроком службы и экономичностью, но при этом и стоит на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.

Горелки делятся на конструкции открытого и закрытого типа. При открытом виде горелки воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отведения продуктов сгорания необходим дымоход, который должен обеспечивать достаточную естественную тягу.

Атмосферные отопительные агрегаты оборудуют, как правило, обычной металлической трубой, турбинированные – коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал ставят вертикально или сооружают под углом. Угловые варианты выводят через стену на улицу или подключают к общественной дымоотводной шахте.

Газовая горелка является основным элементом двухконтурного газового котла, она отвечает за сжигание топлива и получение тепловой энергии в необходимом количестве

Турбинированные котлы оборудованы закрытыми камерами сгорания, в которые воздух не может поступать самопроизвольно. Они безопасней и надежней в эксплуатации, но дороже и сложнее в работе. Котлам с закрытыми горелками кроме дымоотвода нужен канал, по которому в камеру подается требующийся для горения кислород.

Потому и оборудуют турбинированные котлы коаксиальными трубами, ведь помимо вывода дыма они еще и втягивают с улицы свежий воздушный поток. Бывает, что для нормальной работы к закрытой камере сгорания подсоединяют два коаксиальных дымохода. Вдобавок всю конструкцию дополняют трубой для подачи воздуха.

Все подобные модели котлов оборудованы вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных приборов и систем нужна электроэнергия. Их минусом считается энергозависимость, увеличивающая эксплуатационные расходы.

Разновидности теплообменников газовых агрегатов

Если с помощью горелки производится сжигание топлива с целью получения тепла, то теплообменник обеспечивает получение этого тепла для дальнейшей передачи воде. Как уже упоминалось, в конструкции двухконтурника присутствуют первичный и вторичный теплообменники.

Первичный теплообменник располагается непосредственно над горелкой и представляет собой оребренную трубку, изогнутую в виде змейки. Под действием пламени вода в теплообменнике нагревается и движется через трехходовой клапан далее в разводку отопительной системы.

Вторичный теплообменник собой представляет систему волнистых пластин, которые собраны в единый блок с двумя парами отверстий. Каждой паре отверстий отведены свои функции.

Через одну из пар протекает вода из водопровода, а через вторую движется теплоноситель, поступающий в отопительный контур. Подобная система из пластинчатого и трубчатого теплообменников именуется сдвоенной.

Первичный и вторичный теплообменник объединены в одну систему, правильность работы которых обеспечивает специальных трехходовой клапан

Существуют отопительные приборы, в которых вместо сдвоенной системы используется битермический теплообменник сложной конфигурации. Такой теплообменник изготавливают из меди, он представляет собой пару трубок, расположенных одна в другой. По внешней трубке движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.

Битермический теплообменник нагревателя теплоносителя и воды отличается сложной конфигурацией, когда трубка одного контура помещается в трубку другого контура

Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлены единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются малыми габаритными размерами и высокой скоростью нагрева воды.

Автоматика или блок управления котла

Автоматика котла отвечает за безопасную и стабильную работу. Она осуществляет контроль температуры воды в компонентах ГВС, поддерживает температуру теплоносителя в линиях теплоснабжения. Автоматика газового котла не допускает работу отопительного прибора в случае опасных ситуаций.

Агрегат прерывает работу или не включается в таких случаях:

• Сниженное давление в газовой системе;
• Отсутствие тяги;
• Отсутствие или критический перегрев теплоносителя.

Блок управления, контролирующий работу устройств защиты и автоматизации процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температурного режима он следит за работой циркуляционного насоса и вентилятора.

Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которых присутствуют различные режимы эксплуатации.

Принцип работы и специфика

Многие владельцы газового оборудования даже не задумываются о том, как реально работает газовый котел двухконтурного типа. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.

Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это и подтверждается наличием в его устройстве трехходового клапана

В нормальном режиме котел постоянно работает лишь для нагрева теплоносителя, циркулирующего в системе. При этом частота включения и интенсивность горения пламени контролируются датчиком температуры. Одновременно с горелкой производится и запуск циркуляционного насоса, если действие отопительной системы не основано на естественной циркуляции теплоносителя.

Пространство в нижней части настенного котла предназначено для подводки газа, подключения холодной воды, а также отводов системы ГВС и отопительного контура

По сути, когда температура теплоносителя достигнет заданной величины, датчик посылает сигнал о снижении активности горелки. До тех пор, пока температура не опустится до заданной величины, котел будет находиться в пассивном режиме. Потом снова поступает команда от датчика автоматике на активизацию клапана подачи топлива.

Схема действия двухконтурного котла

Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.

Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников

Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.

При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.

При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.

Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.

Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления

Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.

Типы исполнения газовых котлов на два контура

Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.

При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.

Настенный газовый котел двухконтурного типа отличается компактными размерами и современным дизайном, но эффективен только при отоплении помещений небольшой площади при умеренном потреблении горячей воды

Выбор настенного двухконтурного котла может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.

Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.

В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.

Достоинства и недостатки двухконтурных приборов

Достоинства двухконтурного отопительного агрегата состоят в следующем:

• Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
• Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
• Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.

В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.

Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:

• Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
• Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
• Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.

Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.

Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.

Выводы и полезное видео по теме

С конструктивными составляющими и принципом действия газового нагревательного оборудования ознакомит следующий ролик:

Обвязку двухконтурного газового котла представит автор видео:

Детальное знакомство с особенностями и принципом действия двухконтурных газовых агрегатов дает возможность определить достоинства их эксплуатации. Приобретение таких отопителей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы ГВС.

При поломке одного из контуров возможна эксплуатация другого, а замена контура всегда обойдется дешевле ремонта отдельной нагревательной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его лишь в режиме нагрева воды для бытовых нужд, в чем и заключается удобство и экономичность в сравнении с покупкой отдельных агрегатов.

Расскажите о том, как выбирали двухконтурный котел на газу для обустройства собственного дома/квартиры/дачи. Что для вас стало решающим критерием в выборе? Делитесь, пожалуйста, полезными сведениями по теме, фотоснимками в расположенном ниже блоке, задавайте вопросы.

Газовый котел является одновременно системой отопления дома и нагревателем используемой в быту воды. Чтобы подключить агрегат к источнику газоснабжения, необходимо получить специальное разрешение от соответствующей службы.

Особенность такого устройства в раздельном нагревании системы отопления и труб водоснабжения. Подачу энергии на теплообменник установка посылает тогда, когда в системе отопления температура падает ниже заданной отметки, а для водоснабжения включается в тот момент, когда начинает поступать вода из крана или душа.

Как работает двухконтурный газовый котел, более подробно ниже в статье.

Отличия от одноконтурных

Фундаментальное отличие между двумя такими приборами в том, что одноконтурный котел используется для обогрева только помещения. Для того чтобы он нагревал воду, есть специальная модификация, но в момент подачи водоснабжения котел перестает подавать тепло на систему водоснабжения.

В быту это не особо удобно, особенно если в доме проживает много людей.

Преимущества

Преимущества двухконтурного котла тоже самые, что и различия с одноконтурным. Даже если есть автономная система отопления, горячая вода будет не у всех. Поэтому двухконтурный газовый котел — это экономичное и совмещенное отопление с бойлером. Они рассчитаны на длительный промежуток сохранения тепла в доме.

К сведению! Настенный метод монтажа данного устройства является удобным и компактным.

Устройство двухконтурных котлов

Устройство газового котла состоит из нескольких деталей. Так, разные котлы с одинаковой скоростью могут отопить маленькое или большое помещение. Различаются еще по энергопотреблению. Из чего состоит котел и для чего нужны его составляющие будет подробно описано ниже.

Летом с ним не будет проблем. Один из контуров можно отключить в любой момент, чтобы он не работал в тот период времени, когда это не нужно. Подключение не особо отличается от одноконтурного. Различие в том, что нужно подключить трехходовой клапан вместо двух- и одноходового.

Автоматика

Автоматика, помимо энергосберегающих функций имеет ряд положительных характеристик:

• отсутствие перегрева;
• увеличение срока службы;
• уменьшение шанса взрыва газа;
• экономия электричества;
• автоматизация работы агрегата;
• краткий цикл работы;
• отключение в случае непредвиденных ситуаций.

Обратите внимание! К минусу относят то, что при выходе из строя не сразу можно заметить сбои в работе системы.

Горелка

Горелка является основой для нагревания воды. Она сжигает топливо и тем самым генерирует тепло. При выборе горелки для двухконтурного газового котла обращают внимание на следующие характеристики:

• КПД — насколько эффективно сжигается газ;
• низкая токсичность;
• работоспособность датчика тепла;
• бесшумность работы.

Обратите внимание! Из-за уровня выделяемых побочных продуктов горения по типу горелки выбирается вид дымохода.

Коаксиальный дымоход

Дымоход необходим для выведения продуктов горения, в основном углекислого газа из котла. Плохая работа дымохода может привести к накоплению отходов в доме и к отравлению угарным газом.

Коаксиальный дымоход — это две трубы разного диаметра, находящиеся одна в другой. Пока одна труба с помощью специальных вентилятором вытягивает продукты горения, другая с помощью того же вентилятора втягивает воздух в необходимом количестве, чтобы происходило горение. Вывод такого дымохода может быть прямо в стене и занимать мало места. Такой дымоход исключает попадание продуктов горения в помещение, а также использует кислород исключительно за пределами здания.

Теплообменник

Теплообменник — это тот самый механизм, с помощью которого идет нагревание водяной отопительной системы. Несмотря на то, что тепло излучается именно горелкой, принцип действия направлен на сохранение и отдачу тепла во внешний ресурс. Грубо говоря, это механизма нагревания и сохранения тепла, высвобождаемого горением.

Циркулярный насос

Предназначен для равномерной передачи тепла. Чтобы было более понятно, в обычных системах отопления у источника тепла температура в комнате больше выше. Т. е в дальней комнате от котла должно быть холоднее, чем в прилегающих к нему. Этот насос гонит тепло в самые дальние участки, чтобы при его возвращении ушло меньше времени для нагрева и нового запуска по трубам.

К сведению! Система рассчитана таким образом, чтобы тепло проходило цикл с наименьшими временными затратами. Это позволяет быстрее обогревать дом.

Расширительный бак

Это дополнительное устройство для котла было выявлено и сконструировано с учетом физических свойств нагретых тел. Бак предусмотрен как увеличенная емкость для воды, а точнее ее нагрева. Каждое физическое тело при нагревании увеличивается, и, чтобы трубы не взорвались при большем объеме поступаемой энергии, был придуман отдельный резервуар для воды.

Технические характеристики

Котлы подразделяются на вид потребляемого топлива. Это может быть, как бутан, так и метан. Обе элемента прекрасно горят и выделяют тепло. Также идет различие в энергопотребляемости. Разные виды с одинаковой выработкой тепла разняться в потреблении газа.

Котлы различаются по мощности вентиляции. Одним хватает естественной вентилируемости, другим необходим специальный агрегат. Также есть резервный коллектор, в котором теплая вода уже нагрета и в нужный момент продвигается по трубам и классический, нагревающий ее по факту до нужной температуры.

Важно! Электрический газовый котел можно использовать как напольный обогреватель.

Как работает двухконтурный котел

Одинаковый способ нагрева воды делает это по-разному. Как бойлеры разной мощности нагревают определенный объем воды за разное время, так и разнообразные виды котлов подогревают проточную воду, отапливают помещение и выделяют угарный газ по-разному.

С битермическим теплообменником

Битермический теплообменник схож по своей структуре с коаксиальным дымоходом. Для такой конструкции не требуется трехходовой клапан. Явным плюсом такой схемы является не только ее экономичность, но и малогабаритность.

Важно! Есть огромный минус в поступаемой воде, так как двухходовой клапан имеет больше шансов быть закупорен при взаимодействии с водой, содержащей много соли. Т. е., если вода очень сильно хлорируется, шанс ее закупорки и выхода из системы намного выше, чем при трехходовой. Хотя, грубо говоря, это просто отсрочка времени, так как необходимо периодически тщательно прочищать трубы, желательно 1 раз в полгода.

С проточным нагревателем

Проточный нагреватель — перманентное нагревание воды в период пользования. Чтобы получить теплую воду из крана, необходимо подождать несколько секунд, пока холодная вода стечет. Время такая схема не экономит, зато экономия газа при этом колоссальная.

Обратите внимание! Вода в такой системе водоснабжения нагревается только тогда, когда она нужна для этого.

С проточным нагревателем и штатным бойлером

Проточный нагреватель и бойлер — это уникальный тандем. Один предназначен для экономии энергии и нагревания воды в нужный момент, другой нагревает воду постоянно. Такая система годится только в том случае, когда горячая вода требуется постоянно. У нее мало плюсов, да тем перекрывают существенные финансовые расходы.

Критерии выбора

В первую очередь обывателя интересует эффективность и экономичность, что приводит, к сожалению, к игнорированию факта отапливаемой территории. Быстро нагреваемые и дешевые приборы с большей вероятностью рассчитаны на малые объемы прогреваемых помещений.

Чтобы установить качественный агрегат, необходимо анализировать следующие показатели:

• площадь;
• энергетическая и финансовая затратность;
• автоматизацию процесса (чтобы энергетическая и финансовая составляющая не уходила в никуда);
• энергоемкость и качество газа (на чем именно будет работать котел);
• финансовая составляющая эксплуатации и ремонта.

Советы и рекомендации по использованию

Самыми частыми рекомендациями являются советы по безопасности.

Обратите внимание! После монтажа необходимо четко следить за возможными неисправностями и уровнем угарного газа в помещении. Неправильно установленный котел может оказаться опасным для жизни.

Установка двухконтурного газового котла — явное преимущество как отопительной системы, так и подачи теплой воды из крана. Для комфортной работы агрегата нужно правильно рассчитать объем помещения, требуемую температуру и нормы эксплуатации.

Устройство двухконтурного котла Navien

Разновидности газовых двухконтурных котлов

По своему устройству и принципу действия двухконтурные газовые установки подразделяются на 3 типа:

• использующие для нагрева воды и теплоносителя один общий (битермический) теплообменник;
• нагревающие воду для ГВС в отдельном скоростном проточном теплообменнике;
• с проточным теплообменником и накопительной емкостью.

Агрегаты с битермическим теплообменником

Установки первого типа оборудованы теплообменниками из меди сложной конфигурации. Каждая трубка представляет собой, как показано на рисунке.

В этом случае принцип работы двухконтурного газового котла заключается в нагреве воды для ГВС и отопления в двух отдельных трубках, расположенных в одном устройстве. По внешней трубке протекает теплоноситель для системы отопления, по внутренней – вода для ГВС. Движение потоков организовано попутным, то есть, теплоноситель и вода протекают в одном направлении. Под теплообменником находится газогорелочное устройство, его работой управляет автоматический газовый клапан. Алгоритм следующий:

1. В режиме отопления вода, протекающая по наружным трубкам, нагревается до температуры, ограничиваемой термостатом. По достижении этой температуры газовый клапан отключает горелку, при остывании теплоносителя – снова включает.
2. При открывании одного или нескольких кранов горячей воды в доме начинается ее движение во внутренних трубках теплообменника, циркуляция теплоносителя в системе отопления прекращается и котел работает в режиме ГВС. Теплоноситель движется по малому кругу внутри котла, передавая свою энергию воде во внутренних трубках, горелка работает постоянно.
3. Когда краны ГВС в доме закрываются, циркуляция теплоносителя в системе отопления возобновляется.

Этот алгоритм работы использует двухконтурный газовый котел без электричества, что является одним из главных достоинств конструкции. Второе достоинство – низкая стоимость водогрейного агрегата по сравнению с установками, использующими проточный теплообменник и накопительную емкость. Из недостатков можно выделить небольшую производительность устройства. Как правило, ее достаточно для обслуживания 2—3 средних потребителей, если их будет больше, то температура воды значительно снизится.

Другой недостаток – неудобство совместного использования. Когда открыт вентиль на кухне, а вы в это же время принимаете душ, то есть риск попасть под струю горячей воды после внезапного перекрытия кухонного крана. Обратный эффект возникает, если в процессе помывки кто-то сильно откроет горячую воду в нескольких точках, тогда холодный душ вам обеспечен.

Схема работы водогрейных установок представлена на рисунке.

Устройство агрегатов с проточным нагревателем

Данные газовые котлы отличаются от представленных выше наличием дополнительного теплообменника, передающего тепловую энергию по принципу «от воды к воде», прямой нагрев от горелки отсутствует. В схеме задействован термостатический трехходовой клапан, переключающий поток теплоносителя из главного водонагревателя на вторичный или систему отопления. Как правило, в таких агрегатах установлен циркуляционный насос и 2 расширительных бака – для теплоносителя и воды на ГВС.

В обычном режиме горелка нагревает главный теплообменник, через который проходит теплоноситель. При открывании вентиля горячей воды одного из потребителей срабатывает датчик расхода, отправляя импульс блоку управления. Тот переключает трехходовой клапан с помощью электропривода и работа газового котла полностью переходит в режим ГВС. Теплоноситель из главного нагревателя поступает во вторичный и отдает свое тепло воде, нагреваемой для ГВС. Движение потоков здесь организовано навстречу друг другу для лучшей теплоотдачи. Как и в предыдущем случае, в режиме ГВС подача в систему отопления отключается, теплоноситель движется от одного нагревателя к другому с помощью циркуляционного насоса.

Недостатки газовых водогрейных установок, работающих по принципу проточного нагрева, такие же, как и у котлов с битермическим теплообменником. Кроме того, они не могут функционировать при отсутствии электроэнергии. Достоинства можно выделить следующие:

1. Возможность точной регулировки температуры горячей воды на выходе из котла.
2. Повышенная скорость нагрева, благодаря чему сокращен промежуток времени между открытием вентиля горячей воды и ее поступлением потребителю.
3. Вторичный нагреватель служит дольше, чем битермический теплообменник.

Котлы с проточным нагревателем и накопительным встроенным бойлером

Агрегат сконструирован таким образом, чтобы вторичный нагреватель для ГВС работал в паузах между нагревом теплоносителя и горячая вода накапливалась в бойлере. То есть, при достижении теплоносителем установленной температуры горелка не отключается, а работает на нагрев воды для ГВС. При этом трехходовой клапан переключает поток теплоносителя, как и в обычном проточном отопителе. Оба контура работают поочередно в оптимальном режиме, а нагретая вода из бойлера моментально поступает потребителям. Из трех перечисленных типов установок это самый экономичный двухконтурный котел.

Заданную температуру теплоносителя и воды в накопительной емкости поддерживает автоматика, которую можно запрограммировать на ближайшие 7 дней. Тогда агрегат будет готовить воду для ГВС необходимой температуры к заданному времени. Недостаток таких газовых котлов – высокая стоимость, она оправдана повышенным комфортом при эксплуатации и экономичностью.

Общим недостатком для всех двухконтурных агрегатов считается восприимчивость теплообменников к оседанию на рабочих поверхностях накипи.

Для долговечной работыдвухконтурных газовых котловнастоятельно рекомендуется организовать очистку холодной воды, идущей на ГВС и подпитку системы отопления.

Для этого на входе в агрегат холодной воды и теплоносителя из обратного трубопровода следует устанавливать сетчатые фильтры – грязевики. Поэтому, перед тем как подключить двухконтурный газовый котел, необходимо приобрести такой комплект:

• 2 фильтра сетчатых;
• 4 шаровых крана для воды;
• 1 шаровой кран для газа;
• 5 соединений с накидной гайкой (американка);
• 2 отвода 90º.

Типовая схема, по которой осуществляют подключение двухконтурного газового котла к системе отопления, газовой магистрали и водопроводу, представлена ниже. Набор элементов в ней указан схематично, правильный способ установки грязевика – в горизонтальном положении, резьбовой пробкой книзу. При вертикальной установке фильтр не будет выполнять своих функций.

Заключение

Водогрейные газовые установки с дополнительным контуром могут хорошо работать в одноэтажных домах небольшой площади, где проживает 2–3 человека и отсутствует повышенный водоразбор ГВС. В иных случаях производительности агрегата, даже оборудованного накопительной емкостью, может быть недостаточно. Тогда лучше приобретать выносной бойлер косвенного нагрева, не затрачивая лишних средств на двухконтурный котел.

Главная / Газовые котлы

Газовый котел — источник тепла для систем теплоснабжения. Это устройство, предназначено для преобразования энергии полученной от сжигания газа в тепло для нагрева водяного теплоносителя системы отопления.

Устройство газового котла обеспечивает реализацию главной задачи — эффективность и надежность автономных систем теплоснабжения, при минимальном участии со стороны пользователя.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

В закрытых топках — дымоотвод осуществляется через коаксиальную трубу. По центральной части трубы движутся дымовые газы, а по кольцеобразному сечению, с помощью с принудительной вентиляции, воздух из атмосферы нагнетается в топку.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
2. Двухуровневая, обеспечивает работу котла на двух режимах — 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Принцип работы

Принцип работы газового котла отопления довольно прост. По обратному трубопроводу из отопительной внутридомовой сети остывшая вода циркуляционным насосом подается на вход теплообменника контура отопления.

При низкой температуре теплоносителя открывается электромеханический клапан, подающий топливо на форсунку. Запальник, поджигает газ и начинается процесс горения. Котел постоянно работает на контур отопления.

Контур ГВС начинает функционировать при открытии крана на смесителе. Такая тепловая схема работы котла в летнее время делает его похожим на работу обычной газовой колонки.

Как работает конденсационный котел

Наименование «конденсационные», котлоагрегаты приобрели ввиду того, что в них реализована технология получение дополнительной тепловой энергии при модификации агрегатного состояния конденсата из пара, находящегося в уходящих газах.

Принцип действия конденсационного котла

В ходе горения природного газа в конденсационном газовом котле создается водяной пар, который в традиционных агрегатах испаряется, и выбрасывается в атмосферу через дымовую трубу.

Специалисты разработали дополнительное устройство в котле — водяной экономайзер, в котором пар в уходящих газах, превращается в конденсат, при этом высвобождая дополнительное количество тепла, которое в экономайзере передается теплоносителю.

Температура с которой совершается преобразование конденсата, называется точкой росы +55 С, а технологический процесс конденсацией. Эта температура соответствует параметрам обратной сетевой воды, поступающей в котел из системы отопления. Если она будет больше +60 С, то конденсатный котел, будет работать, как традиционное устройство с низким КПД.

Кроме того конденсат — создает весьма агрессивную среду, с содержанием кислот. Поэтому для его сбора и отвода потребуется специальная система нейтрализации, которую жидкость должна пройти, перед тем, как ее можно будет сбросить в городскую канализацию.

Конденсационный котел. Источник фото: allbuildingtips.com

В целом конвекционный газовый котел дорогостоящее устройство, однако, экономия топлива до 20 %, позволяют окупить его в течение пяти лет.

Принцип работы двухконтурного газового котла

Принцип деятельности двухконтурного котлоагрегата рассчитан на 2 тепловых режима:

• отопление;
• ГВС.

В отопительном режиме работа котла практически не отличается от однокотурного котла. Запуск горелки сопрягается с довольно продолжительным пусковым периодом, для того чтобы увеличить температуру в отопительном контуре до рабочих показателей. При достижении основного режима, приток топлива на горелку останавливается.

Температурный датчик внутреннего воздуха, позволяет автоматически регулировать температурный режим и подает сигнал на открытие газа при снижении допустимого уровня.

Сегодняшние нагревательные двухконтурные котлы оборудованы автоматическими системами регулирования и безопасности. Датчики по пламени и тяге в аварийных ситуациях способны перекрыть подачу газа на котел через электромагнитный клапан, тем самым не допустив созданию повышенной концентрации газа, в помещении котельной.

Этот механизм не только перекрывает подачу газа, но и сообщит окружающим об опасности, с использованием звуковой и световой сигнализации, а также запустит вытяжную вентиляцию, чтобы уменьшить содержания метана и угарного газа в воздухе.

Правила эксплуатации

Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.

В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение. В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора. Основные правила по безопасной эксплуатации отопительного котла, работающего на газовом топливе при возникновении запаха газа:

• немедленно перекрывают газовый кран на горелочное устройство;
• открывают окна для проветривания;
• в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
• не пользуются электровыключателями и спичками;
• немедленно перекрывают открытое пламя;
• сообщают об аварийной ситуации в газовую службу.

Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.

Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.

Используемые источники:

• https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/printsip-raboty-dvuhkonturnogo.html
• https://sovet-ingenera.com/otoplenie/kotly/printsip-raboty-dvuhkonturnogo-gazovogo-kotla-otopleniya.html
• https://www.tproekt.com/kak-rabotaet-dvuhkonturnyy-gazovyy-kotel-printsip-deystviya/
• https://cotlix.com/opisanie-raboty-dvuxkonturnogo-gazovogo-kotla
• https://kotle.ru/gazovye-kotly/ustrojstvo-gazovogo-kotla
