Напольные радиаторы водного отопления: технология и специфика крепления батарей на полу

Содержание

Встраиваемые в пол радиаторы отопления стали очень популярными в последнее время. Их все чаще используют в обустройстве современных домов. Такое решение особенно распространено в помещениях больших размеров или в комнатах со стеклянными стенами. Это могут быть, например, зимние сады, большие застекленные террасы или торговые залы.

Основные характеристики

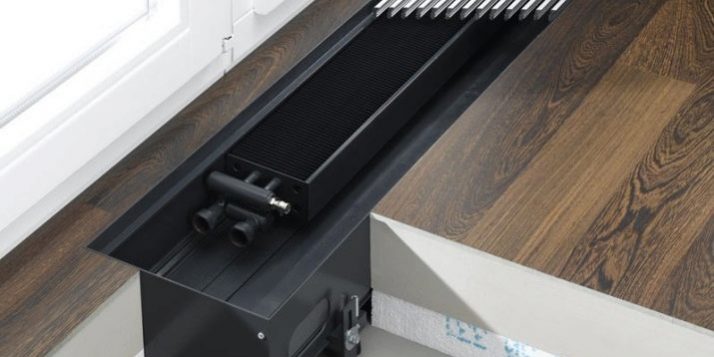

Напольные радиаторы представляют собой теплогенерирующее оборудование, которое устанавливается так, чтобы не было видно технических элементов. Конструкция радиатора довольно проста и представляет собой коробку, сделанную из нержавеющей стали. Внутри у нее есть теплообменники, состоящие из меди и алюминия. Чтобы подключить встраиваемые в пол радиаторы, используют гофрированные трубки, сделанные из материалов, устойчивых к коррозии. Отличительной чертой устройства является то, что между пластинами и контуром совсем нет зазора.

Такие конструкции бывают с корпусами и без них. И тот и другой варианты довольно просты в установке. Перед монтажом нужно подготовить желоб, соответствующий длине радиатора. Затем в него помещают сам прибор, и только после этого радиатор подсоединяют к коммуникациям. Размеры радиаторов бывают от 90 сантиметров до трех метров. Это позволяет подобрать вариант, который полностью будет соответствовать выбранному помещению. То есть, он сможет полноценно обогреть его, и при этом не будет занимать слишком много места в комнате.

Принцип работы

Процесс обогревания происходит благодаря конвекции, поэтому такие конструкции называют встроенными конвекторами. Принцип работы заключается в следующем: холодный воздух поступает через решетку вниз, а затем нагревается и поднимается обратно. Существует особый подвид таких радиаторов с вентиляторами, где конвекционный обогрев происходит естественным путем. Они более эффективны, так как намного быстрее прогревают воздух в том помещении, где находятся. Это происходит за счет перемещения и теплого и холодного воздуха.

Сами решетки отопления бывают металлическими или деревянными. Они могут быть окрашены красками разных оттенков. Это делается для того, чтобы отопительный прибор органично вписался в интерьер любого помещения. Для безопасности пользователей решетки не сильно прогреваются. Их температура не бывает выше тридцати градусов, поэтому возможности обжечься нет.

Работа встроенного радиатора основана на циркуляции воздуха. Устанавливать его нужно недалеко от окон или от стеклянных дверей. В радиаторах размещен клапан сброса, который подключают сразу после монтажа радиатора. Он помогает убрать завоздушенность системы, а также значительно повышает ее эффективность. Регуляторы, находящиеся в нем, задают необходимый температурный режим в помещении.

Преимущества и недостатки

Внутрипольные конструкции имеют как плюсы, так и минусы. Разобравшись со всеми этими моментами можно понять, какое отопление лучше выбрать для определенного помещения.

Среди плюсов радиаторов, встраиваемых в пол, стоит отметить следующие:

довольно долгий срок службы, что позволит после установки радиатора не думать о его ремонте или замене;
встраиваемые в пол радиаторы имеют довольно высокую производительность, а вот затраты при этом минимальные;
они надежные, безотказные и к тому же экологически чистые;
радиаторы, встраиваемые в пол, скрыты от посторонних глаз и не портят интерьер своим видом. Они не занимают пространство, поэтому не мешают размещению мебели;
такие модели дают возможность установки панорамного окна.

При всех этих плюсах есть моменты, которые значительно сокращают популярность этих моделей радиаторов.

К недостаткам относятся следующие:

чтобы установить такие радиаторы, необходимо увеличить высоту потолков;
цена таких конструкций гораздо выше, чем у простых напольных или настенных моделей;
если высота потолка больше чем три метра, то радиаторы, встраиваемые в пол, не подойдут. Лучше приобрести настенные конструкции;
к тому же такой вид радиатора намного сложнее установить;
если радиатор имеет функцию принудительной конвекции, то плата за электроэнергию значительно увеличится. А также такие модели способствуют распространению пыли.

Виды

Встраиваемые в пол радиаторы можно разделить на два вида.

Электрические. Такие конструкции имеют ТЭНы закрытого типа, где установлены пластины. Они могут быть медными или стальными. Радиаторы изготовляются по всем требованиям безопасности электроприборов, а также оснащаются предохранителями для защиты от сбоев. Используют такие модели в тех домах, где отсутствует подключение к централизованному отоплению.
Водяные батареи представляют собой металлическую трубку с пластинами. Такой радиатор подключается к центральной отопительной системе при помощи патрубков. Подобные конструкции также изготовляются как из меди, так и из алюминия или из стали.

Хотя радиаторы с медными нагревателями довольно эффективны в плане отопления, в условиях централизованного отопления в многоквартирных домах их трудно использовать.

Как установить?

Приступая к монтажным работам, нужно правильно рассчитать не только мощность оборудования, но и рабочее давление в данной системе. А также есть вероятность того, что в месте установки напольного радиатора придется сделать фальшпол. Это немного изменит высоту комнаты, а также ее площадь. Далее, необходимо подготовить нишу под встраиваемый в пол радиатор. По размерам она должна соответствовать параметрам данной конструкции и даже немного превышать их. Сама ниша сооружается не в бетонной стяжке, а в специально сделанном для этого подиуме. Радиатор закрепляется при помощи анкерных болтов.

Если конвектор встраивается под окнами, не стоит задумываться о его подключении. Ведь оно может быть как левосторонним, так и правосторонним. Но, устанавливая его у окна, необходимо чтобы отступ был не меньше чем десять сантиметров, а расстояние от стен до конвектора – не меньше двадцати сантиметров. Далее, делается обвязка встраиваемой в пол конструкции. Она осуществляется при помощи полипропиленовых труб. Они впоследствии заливаются бетоном или цементной стяжкой. Поэтому трубопровод лучше использовать медный.

Само подключение радиатора можно делать при помощи гибких шлангов. Чтобы было удобней использовать оборудование, можно подключить автоматический терморегулятор или даже термостат.

Если говорить об отопительной системе, при установке которой используют скрытые под полом радиаторы, стоит заметить, что она считается наиболее простой в плане монтажа. С установкой таких радиаторов справится даже человек с минимумом опыта. Делая внутрипольное водяное отопление, обязательно нужно обеспечить подводку всех энергетических систем к нужному месту. Все это нужно учитывать на первых этапах проектирования. В ином случае невозможно будет обеспечить нормальную работу всей отопительной системы. Единственно правильным решением в данном случае будет установка электрического конвектора.

Решив установить встраиваемые в пол приборы для отопления, можно добиться не очень дорогого и в то же время полноценного обогрева помещения. Такой вариант позволит создать стильный интерьер в любом помещении. Однако перед установкой в обязательном порядке необходимо изучить все особенности и тонкости монтажных работ, которые впоследствии значительно облегчат работу. Только в этом случае результат получится удовлетворительным.

Об установке встраиваемого в пол конвектора Itermic смотрите в следующем видео.

При проектировании интерьеров современных квартир, домов и офисов дизайнеры нередко прибегают к нестандартным решениям. Типовые обогревательные приборы могут не соответствовать общему стилю помещения, вместо них все чаще предпочитают устанавливать незаметные радиаторы отопления, которые уместны в любом интерьере и в то же время достаточно функциональны.

Батареи в полу

Особенности встраиваемых в пол радиаторов

С помощью встраиваемых обогревательных приборов организуется отопление загородных домов, офисов, торговых центров и прочих объектов. Такие радиаторы эффективно справляются с задачей обогрева мест постоянного проживания людей, рабочих мест, а также помещений, в которых необходимо обеспечить определенный температурный режим (например, для растений).

Так в этом случае движутся конвекционные потоки

Внутрипольные радиаторы работают по принципу конвектора. Такой способ обогрева воздуха способствует поддержанию нужного уровня температуры, а также заметно сокращает расходы на отопление. Экономия происходит за счет более интенсивной циркуляции воздуха по сравнению с обычными батареями, которые закрепляются на стенах.

Внутрипольные радиаторы отопления

~~радиаторы отопления встраиваемые в пол~~

В каких помещениях устанавливают встраиваемые в пол радиаторы?

У некоторых моделей есть дополнительные функции, такие как отвод конденсата, автоматическая регуляция, программируемый контроль климата.

Внутрипольный конвектор

Подобные радиаторы наиболее востребованы в помещениях, где требуется создать особый микроклимат:

в теплицах;
в музеях;
в галереях;
в домах с панорамными окнами.

Радиусный/угловой внутрипольный конвектор

Универсальность и многофункциональность встраиваемых в пол батарей способствует тому, что им отдают предпочтение при организации отопления как в жилых помещениях, так и в офисных, а также в помещениях коммерческого назначения.

Встраиваемые конвекторы иногда устанавливают в подоконники

Достоинства и недостатки

К достоинствам встраиваемых в пол радиаторов относятся:

возможность установки практически в любом месте комнаты;
экономия пространства: над радиатором можно поставить стол или стул;
простота в уходе;
незаметность: могут использоваться в интерьере любого стиля;
отсутствие опасности для детей;
защита от проникновения холода в помещение при установке около двери.

Внутрипольный конвектор Regulus Quattro Mini 15/35/110

Встраиваемые батареи имеют и ряд несущественных недостатков:

сложность в установке;
необходимость подъема уровня пола, что влечет за собой дополнительные затраты на стройматериалы;
высокая стоимость по сравнению с настенными батареями;
пониженная эффективность в помещениях с потолками выше 3 м;
разнесение пыли по помещению.

Встраиваемые конвекторы могут работать от электричества

Конструкция встраиваемых в пол радиаторов

Встраиваемые батареи имеют очень простое устройство. Они состоят из металлического корпуса. В нем содержится нагревательный элемент, на котором закреплено множество конвективных ребер. Короб сверху защищен решеткой, располагающейся на уровне пола.

Конструкция встраиваемых в пол радиаторов

На заметку! Ряд моделей оснащают вентиляторами, которые можно при необходимости отключать. Это помогает увеличить скорость подогрева воздуха до 90%.

Для того чтобы снизить уровень шума, производимого вентиляторами, в конструкцию подобных радиаторов включают вставки из пористой резины. Внутри короба находятся электронные регуляторы и датчики, которые служат для управления температурным режимом и скоростью вентиляторов.

Внутрипольный конвектор FanCOil с корпусом из стеклопластика

Поскольку установленный в полу радиатор неприметен, качество прибора определяется не внешним видом, а материалами, из которых изготовлены его детали. Особое внимание нужно обращать на металл, который взят за основу при производстве батареи. При установке радиатора в помещениях с повышенной влажностью следует отдавать предпочтение приборам, сделанным из нержавеющей стали. В местах с нормальным уровнем влажности вполне допустимо использование батареи из оцинкованной стали. Детали прибора, как правило, покрываются порошковой краской, предохраняющей их от коррозии.

Радиатор, встраиваемый в пол (внутрипольный)

Единственной деталью радиатора, которую видно после установки прибора, является решетка, которая может быть изготовлена из следующих материалов:

дерево;

обычная, нержавеющая или оцинкованная сталь;

алюминий;

мрамор.

Конвектор Carrera с декоративной рамкой

Решетки также делятся на два типа:

рулонные, которые можно скатывать;

линейные, которые поднимаются только целиком.

Рулонные решетки бывают только с поперечными перекладинами. А в линейных решетках планки могут располагаться как вдоль, так и поперек. Если предполагается, что на радиатор будут наступать ногами, то в конструкции решетки не должно быть пластиковых элементов.

Конвектор с решеткой из нержавеющей стали

Нагреватели во встраиваемых радиаторах бывают двух видов.

Электрические. Оборудуются ТЭНами закрытого типа, на которых установлены пластины. Эти пластины делают из алюминия, меди или стали. Они служат для увеличения поверхности, соприкасающейся с воздухом. Качественный ТЭН может быть изготовлен из нержавейки, что увеличивает срок его эксплуатации. Радиаторы производятся с учетом всех требований по безопасности электрических приборов и оснащаются предохранителями для защиты от сбоев.

Водяные. Имеют нагреватели в виде металлической трубки с пластинами. С помощью патрубков подключаются к центральной системе отопления. Могут изготавливаться из алюминия, меди, нержавеющей или оцинкованной стали. Несмотря на эффективность, эксплуатация батарей с медными нагревательными элементами в условиях централизованного отопления многоквартирных домов затруднена. Им следует отдавать предпочтение для организации индивидуального обогрева.

Водяные внутрипольные конвекторы отопления

Поскольку у нас наиболее распространено водяное отопление, то и при выборе встраиваемых батарей предпочтение отдается моделям с водяными нагревательными элементами. Электрические радиаторы чаще используются там, где отсутствует возможность подключения к централизованному отоплению.

Напольный конвектор водяного отопления

Виды встраиваемых в пол батарей

В конструкцию электрического или водяного радиатора может быть включен вентилятор. В этом случае теплоотдача от обогревательного прибора значительно повышается. Для работы вентилятора прибор необходимо подключить к источнику электроэнергии. Для понижения шума используются виброзащитные опоры. Подобные модели радиаторов быстрее справляются с обогревом всего пространства комнаты и предотвращают образование конденсата на окнах.

Для увеличения мощности ставят тангенциальные вентиляторы

На заметку! Некоторые модели могут работать как в качестве отопительных приборов, так и для охлаждения воздуха. Часть из них способна даже обеспечивать комнату свежим воздухом, что особенно востребовано в зданиях, оборудованных стеклопакетами. Перед тем как попасть внутрь помещения, воздух с улицы фильтруется и подогревается.

Если требуется установка встраиваемых радиаторов в помещение нестандартной геометрии, то можно сделать их на заказ. Такие приборы могут, например, иметь кривизну заданного радиуса. Для облегчения уборки внутри батарей они могут быть оснащены нагревателями, которые можно поворачивать или вовсе вынимать.

Дизайнерский радиатор

Для помещений с повышенной влажностью изготавливаются особые модели встраиваемых радиаторов. Их детали выполняются из нержавеющих материалов, а электрооборудование имеет повышенную степень защиты. Конденсат выводится через сток для дренажа.

Электронные регуляторы в ряде моделей встраиваемых батарей служат для управления температурным режимом. Для удобства в комплекте может идти пульт дистанционного управления. Климатом в помещении с помощью таких приборов можно управлять программно, задавая режим на несколько дней вперед.

Внутрипольный конвектор в тренажерном зале

Выбор встраиваемого радиатора

Выбрать внутрипольный электрический радиатор просто. Достаточно определиться с необходимыми размерами и мощностью прибора, а также решить, нужен ли встроенный вентилятор.

Как выбрать внутрипольный конвектор отопления

При выборе батареи с водяным нагревателем также следует учесть габариты прибора, способ конвекции и следующие моменты:

давление воды в централизованной системе отопления, уровень которого можно узнать в управляющей компании;

параметры нагревательного элемента, которые в каждом конкретном случае должны соответствовать температуре и составу воды в трубах системы отопления;

тип системы отопления, который может быть как двухтрубный, так и однотрубный, на что нужно обращать внимание;

диаметры подключения (не особенно критично, так как можно воспользоваться переходниками);

влажность в помещении, что накладывает требования к материалам, использованным при производстве радиатора.

Как правильно выбрать внутрипольный конвектор

Стоит ли установить встраиваемые батареи вместо системы «теплый пол»?

И тот, и другой вариант обогрева помещения имеет свои преимущества и может быть использован в том или ином помещении в зависимости от его предназначения. «Теплый пол» предпочтительнее делать в жилых помещениях, а встраиваемые батареи более уместны в местах с большой проходимостью.

Использование «теплого пола» не допускается с такими покрытиями пола, как линолеум и паркет. В этом смысле встраиваемые батареи являются более универсальными, так как могут быть установлены с любым напольным покрытием.

Таблица расчета мощности электроконвектора

Особенности монтажа

Установка в пол встраиваемых батарей не требует особой подготовки. Для того чтобы сделать это собственноручно, необходимо хорошо изучить устройство теплового оборудования в доме.

Внутрипольный конвектор POLVAX

Чтобы продлить срок службы приборов, обеспечить эффективный обогрев помещения и не потратить много денег и сил впустую, при монтаже радиаторов следует обратить внимание на следующие нюансы.

Давление в системе центрального отопления. Поскольку батареи, устанавливаемые в пол, предназначены в основном для обогрева загородных домов, они, как правило, не рассчитаны на то, чтобы выдерживать давление, которое присуще системам централизованного отопления. Если все же принято решение установить встраиваемый радиатор в квартире многоэтажного дома, то при выборе модели следует опираться, прежде всего, на этот показатель.

Монтаж внутрипольного конвектора

Высота потолков в помещении. Чем больше объем комнаты, которую требуется отапливать, тем большей должна быть мощность встраиваемых радиаторов. Расчет осуществляется по формуле 1 кВт на 10 м кв.

Подводка электричества к радиаторам отопления водяного типа. Этот момент следует продумать еще на стадии проектирования здания или до начала ремонта помещения. В ином случае установить получится только радиатор с электрическим нагревателем.

Пространство в полу, необходимое для установки радиаторов. При этом опираются на габариты приборов. Между полом и радиатором должно оставаться пространство, высота которого варьируется в зависимости от модели прибора.

Установка внутрипольного конвектора

Таблица. Пошаговая инструкция по монтажу встраиваемого в пол радиатора с водяным нагревателем.

Шаги, фото Описание действий

Шаг 1
Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств.

Шаг 2
По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом.

Шаг 3
Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой.

Шаг 4
К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке.

Шаг 5
Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража.

Шаг 6
Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет.

Видео — Установка внутрипольных конвекторов в квартире

Оглавление

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Ключи для ниппелей

Кроме того, потребуется тяжелый слесарный молоток, зубило, пакля, керосин или тормозная жидкость. Все это нужно будет для того, чтобы постараться разобрать секции с минимальным ущербом. При переборке старых батарей пробки и ниппеля все равно подлежат замене, так что иногда проще их вырезать, чем пытаться вывернуть.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

седельное;

одностороннее;

диагональное.

Повернуть можно только рычагом

Чтобы разобрать секции, пробку придется снимать в обязательном порядке. Так как заглушки всегда имеют левую резьбу, то отворачивать придется по часовой стрелке.

После выворачивания заглушки

Особенности выбора и установки вертикальных радиаторов отопления

Комфортное проживание зависит от грамотного монтажа отопительных приборов.

При установке своими руками, обратите внимание на следующие моменты:

соблюдение правил монтажа;

соблюдение последовательности подключения элементов: трубы, арматура, котел, бойлер из нержавейки (как сделать своими руками) и насос);

выбор оборудования и комплектующих;

расположение приборов.

Существуют правила установки радиаторов в частном доме.

Они не являются обязательными требованиями, но способны улучшить работу батареи:

радиатор крепится на 10-15 см от пола;

расстояние до подоконника – не меньше 10 см;

батарея монтируется на расстоянии 2 см от стен.

При планировании мест установки учитывают наличие и количество окон в комнате. Монтаж радиатора под окном создаст тепловую завесу против холода, который поступает от проёма.

Если в комнате несколько окон, то батареи устанавливаются под каждым.

Обратите внимание на планировку помещений – в угловых комнатах устанавливается дополнительный отопительный прибор.

Степень прогрева помещений зависит от многих факторов: расположение, количество окон, близость входной двери, назначение помещения.

Обратите внимание

Для поддержания комфортного микроклимата в каждой комнате предусматриваем регулировку нагрева батарей.

Радиаторы комплектуются автоматическими или ручными регуляторами.

ВНИМАНИЕ! Повысить теплоотдачу батареи можно, установив сзади отражатель тепла или нанеся на стену специальное отражающее покрытие.

Варианты разводки

Однотрубный вариант применяют в двух или трех этажном доме.

Теплоноситель (про использование антифриза в системе отопления написано в этой статье) подаётся по центральной магистрали до последнего этажа.

Проходя через батареи сверху вниз, вода поступает к котлу.

Собирать нужно только на столе

Сверху устанавливают уплотнительное кольцо, следующий регистр батареи и выравнивают по оси. После чего можно заворачивать ключом. Если резьба «не идет», то лучше разобрать и попытаться установить причину. Сборка выполняется с минимальным усилием.

Встраиваемые напольные радиаторы для отопления

Встраиваемые в пол радиаторы – это специальные приборы для отопления, которые имеют множество преимуществ. Чаще всего их используют для обогрева помещений с витражными окнами, где традиционные устройства будут смотреться неуместно. Хотя они не менее эффективны и в обычных домах. Также применяя встраиваемые в пол батареи, можно устранить конденсат на окнах.

Батареи, которые встраиваются внутрь пола, отличаются наличием следующих элементов:

теплообменник. Представляет собой трубку из металла, внутри которой циркулирует теплоноситель. В приборах электрического типа применяются нагревательные трубчатые элементы. Для повышения теплоотдачи на теплообменник надеваются тонкие пластины из меди или алюминия. Между ними и контуром отсутствует зазор, что в несколько раз повышает эффективность работы системы отопления. Это возможно благодаря применению особой технологии при изготовлении таких деталей;Схема подключения батареи для отопления пола

решетки. Закрывают нишу с теплообменником. Могут быть съемными или несъемными, в зависимости от модели. Последний вариант представляет собой готовый блок, который устанавливается внутрь пола;

клапан сброса. Данный механизм предназначен для удаления лишнего воздуха из системы после заполнения теплообменника теплоносителем. Он необходим, поскольку встраиваемые в пол батареи находятся ниже всего относительно других элементов отопления. Поэтому возникает проблема завоздушивания системы, что значительно снижает ее эффективность;

ввод. Осуществляется при помощи торцового или бокового соединения.

Встраиваемые в пол радиаторы, в зависимости от конструктивных особенностей, разделяют на те, которые имеют корпус, и на те, что без него.

Модели с корпусом

Данные радиаторы под полом заключены в корпус из оцинкованного стального листа. Чтобы уменьшить теплопотери через металлические стенки, их утепляют. По той же причине корпус батареи окрашивают в темный цвет. Такие радиаторы оснащены теплообменником с тонкими металлическими пластинками для увеличения площади теплоотдачи.

После установки данные отопительные приборы декорируются решетками. Чаще всего их изготовляют из дерева или металла. Их окрашивают в разные цвета, в зависимости от выбранного дизайнерского решения.

Напольные приборы имеют более простую конструкцию, но они не всегда вписываются в интерьер помещения.

Ширина ниши колеблется от 2 до 40 см, длина – от 50 см до 4 м, глубина – от 10 до 80 см.

Напольные радиаторы, которые встраиваются в пол, различают в зависимости от температуры теплоносителя:

высокотемпературные. Характеризуются параметрами – 90/70°С;

низкотемпературные. Температура теплоносителя составляет 55/45°С.

Предлагаем ознакомиться Как разобрать алюминиевый радиатор отопления своими руками

Технические характеристики медно-алюминиевых радиаторов Марс

Модели без корпуса

В этом случае радиаторы отопления устанавливаются в специально подготовленную нишу. Ее стенки утепляют. Чаще всего используется полиэстеровая пена. Батареи данного типа преимущественно размещают в новых зданиях, где их установка предусмотрена проектной документацией.

Схема и принцип работы жидкостного электрического радиатора

Монтаж нагревательного контура производится внутрь ниши на высоте 10 см от дна. Это вызвано нормами пожарной безопасности. Также наличие воздушного зазора улучшает движение теплых масс и повышает эффективность отопительного прибора.

Важно

Канал с нагревательными элементами закрывается специальной решеткой. Она должна выдерживать значительную нагрузку, которая возможна во время эксплуатации.

Также решетка должна быть в обязательном порядке съемной, чтобы была возможность очистки канала от скопившейся пыли. Она может отодвигаться полностью или сворачиваться.

Радиаторы отопления, которые устанавливаются в пол, работают так же, как обычные напольные конвекторы.

Принцип работы внутрипольного конвектора

естественная конвенция. Циркуляция воздуха обеспечивается без дополнительного вмешательства. Такие приборы будут эффективными в помещениях с небольшой площадью. Они чаще всего используются в качестве дополнительного источника отопления, поскольку не отличаются высокой мощностью;

принудительная конвенция. Система дополнительно оборудуется тангенциальным вентилятором, который улучшает циркуляцию воздуха. Такие приборы могут использоваться в качестве основного источника отопления благодаря своей высокой мощности.

Для повышения эффективности и удобства во время эксплуатации отопительные приборы данного типа оборудуют дополнительными элементами:

термостаты. Позволяют в автоматическом режиме задавать необходимый режим работы нагревательных элементов;

система слива теплоносителя. Обеспечивает применение прибора в качестве кондиционера для охлаждения воздуха;

выносной пульт управления. Элемент предназначен для дистанционного контроля над рабочими параметрами системы из любой точки дома.

Батареи данного типа чаще всего устанавливают под окном в специально подготовленную нишу. Для этого в стяжке проделывают отверстие, которое будет больше габаритов корпуса прибора на 1-3 см с каждой стороны. Оборудование устанавливается в горизонтальном положении. Регулировка производится при помощи четырех болтов (входят в комплект) и строительного уровня.

Для фиксации дна и боковых стенок перед заливкой теплоизолирующего вещества устанавливаются временно распорки, которые снимают после застывания монтажной пены. Нагревательные элементы закрепляют в установленном положении при помощи свежеприготовленного раствора.

После монтажа радиатора, его прикрывают специальной решеткой и приступают к эксплуатации. Для этого в процессе монтажа прибора нужно не забить подключить его к электросети или водяному отоплению — в зависимости от использованной модели.

Человек, зайдя в комнату, где установлены напольные конвекторы отопления, может и не догадаться, откуда идет теплый воздух. Первое, что приходит в голову – «Неужели от ковровых дорожек?». Вся прелесть напольных радиаторов в этом и заключается: они остаются незаметными для глаз людей, но исправно выполняют обязанности по обогреву помещения.

Люди стали все чаще использовать физические законы и свойства воздуха, чтобы воздействовать на него оптимальным способом. Еще молодая по возрасту технология быстрыми темпами приобретает массовый спрос.

Данный вид отопления получил распространение во многих офисных и жилых помещениях. Встраиваемые радиаторы стали настоящей радостью для дизайнеров, которые год от года ломали головы, как бы гармонично совместить элементы обогрева с дизайном помещения.

Используя обычные батареи, сделать это было крайне сложно – ненавистные трубы то и дело показывались вдоль окон престижных помещений, прячась под решетками.

Менеджеры и хозяева помещений тоже не остались в минусе – встраиваемое отопление доказало свое преимущество.

Напольный радиатор стал незаменим при реализации отопительной системы помещений с окнами до пола, бассейнов, холлов, шоу-румов и зимних садов. Более того, многие люди оснащают ими свои квартиры.

И дело здесь не столько в красоте и удобстве размещения, но и в экономичности самой конструкции: система способна эффективно отапливать помещение.

В семье с маленькими детьми такой пол в деткской комнате будет полезен вдвойне: дети просто обожают играть на полу, а поступающее из него тепло обезопасит ребенка от простуды.

Встраиваемые в пол радиаторы – замечательная технология обогрева, способная эффективно и относительно дешево обогреть зимние сады, офисы, частные дома и другие помещения.

Радиаторы позволяют поддерживать постоянный температурный режим, который при определенных условиях крайне необходим (выращивание растений, животных, комфортные условия работы). По сути, батареи отопления, встраиваемые в пол – это конвекторы, использующие принцип конвективного обогрева.

Воздух в помещении циркулирует более эффективно, нежели при использовании обычной отопительной системы.

Совет

После того, как воздух контактирует с батарей отопления, вмонтированной в пол, теплый воздух под действием конвекции поднимается вверх, на его место поступает более холодный. Благодаря этому осуществляется круговорот воздуха, большая часть которого остается теплым, что экономит большие денежные средства.

Современные встраиваемые в пол радиаторы имеют оригинальную конструкцию.

Чаще всего такой обогреватель состоит из нагревательного элемента ребристой структуры (в качестве такого элемента выступает чаще водяной и реже газовый, либо электрический), декоративная панель, скрывающая всю конструкцию и канал.

Все это позволяет встраивать конструкцию в стяжку «под уровень» пола. Решетка внутрипольного конвектора беспрепятственно пропускает как холодный, так и нагретый воздух, повышая общую эффективность производительность за счет использования всей поверхности нагревателя.

Не смотря на то, что существуют конвекторы отопления водяные, газовые и электрические, мы проанализируем самые широко распространенные. Такими на сегодняшний момент являются водяные радиаторы.

Преимущества систем напольного отопления, реализуемых водяными конвекторами:

Комфорт. По теплому полу всегда приятно ходить. Теплоотдача происходит с большой площади и заметна даже при низкой температуре отопления.

Площадь нагревается равномерно, а это говорит и о равномерном отоплении. В помещении с напольным радиатором комфортно находиться везде: и возле окна, и посреди комнаты, и возле двери.

Эффективное распределение температурного режима по всей высоте комнаты.

Экономичность. Напольное отопление, благодаря выверенной технологии, позволит экономить значительное количество денежных средств.

Гигиеничность. Циркуляция воздуха отсутствует, значит уменьшаются сквозняки, что минимизирует количество циркулирующей пыли.

Эстетичность. Все нагревательные элементы не видны, что дает большое преимущество при оформлении комнаты. В таких помещениях можно применять любые дизайнерские решения.

Схемы подключения радиаторов отопления. Какой радиатор отопления лучше для частного дома?

Если отопительные приборы в доме или квартире «дышат на ладан» и плохо греют, пришло время произвести их замену или поменять схему подключения. Не спорим, монтаж радиаторов отопления под силу квалифицированным специалистам, которые в последнее время стали немного лукавить в работе. Мы поможем получить базовые знания о схемах подключения радиаторных секций.

Не подлежит сомнению, что правильно установленный и подключенный радиатор отопительный в квартире или частном доме обеспечит комфортное пребывание в помещении.

Однако, некорректно выбранная схема подключения радиаторов отопления, доставшаяся в наследство от бывших хозяев дома или квартиры не способна обеспечить тепло. Более того, количество теплоты, излучаемое любым отопительным радиатором, прямо зависит от оптимального варианта подключения. Подскажем, что следует различать виды отопительных систем и варианты разводки.

На практике подмечено, что однотрубное подключение радиаторов отопления последовательно в магистраль, при которой теплоноситель последовательно перемещается от одного радиатора к другому, самый распространенный вариант системы. Поэтому последовательное подключение радиаторов отопления востребованный вид системы отопления, который можно увидеть в большинство частных домов.

Не менее распространенным видом отопительной системы считают двухтрубное подключение радиаторов отопления с двумя трубопроводными линиями – подающей и обратной, каждый радиатор отопления подключен к обеим линиям.

Радиаторы системы отопления подключены параллельно и теоретически на каждый вход поступает одно температурный теплоноситель.

Но для наших отопительных систем распределение теплоносителя и отдача тепловой конвекции не означает строгое и равномерное разделение.

Тем более, что для квартир используют различные модели радиаторов отопления из разных материалов. Мы подскажем, как произвести лучшее подключение радиаторов отопления и возможность его выгодного применения.

Радиаторные системы бытового назначения обслуживают два типовых подключения: схема нижнего подключения радиаторов отопления с двумя патрубками (вход/выход) и боковое, которое представлено четырьмя вариантами схем подключения.

Подскажем, что схема нижнего подключения отопления самая неэффективная, особенно без использования циркуляционного повышающего насоса. Поэтому потребуется введение дополнительного оборудования.

Кстати, что представляет повышающий насос для водоснабжения и отопления показано в

Настенные вертикальные радиаторы отопительные отличает высокий коэффициент теплоотдачи, привлекательный дизайн и стандартная схема крепления и подключения. Используется возможность применения диагональной или односторонней схемы подключения теплоносителя к верхнему патрубку. Площадь радиаторных секций обеспечивает быстрый прогрев.

Вариантность бокового подключение радиаторов отопления обеспечивает возможность присоединения к подаче и обратке двух патрубков, расширяя способ монтажа радиаторов напольного и настенного исполнения.

Наиболее востребованной и экономически оправданной и эффективной считают схему диагонального подключение радиаторов отопления (разновидность бокового подключения).

Первоначальным этапом монтажа и установки отопительных радиаторов является обоснованный выбор. Традиционно, согласно

СНиП и требованиям к СНиП 3.05.01-85 «Внутренние санитарно-технические системы» рекомендовано размещение радиаторных блоков отопления под подоконник, исключая установку в нишах и в декоративные короба.

Кроме того, необходимо учитывать следующие критерии выбора:

типовую конструкцию батареи (отдельно стоящая напольная и подвесная настенная)

теплоемкость и теплоотдача материала радиаторных секций (чугун, алюминий, сталь и медь)

тип основания для установленных радиаторов (капитальная стена или перегородка)

вид отопления (автономное, центральное, верхняя или нижняя подача теплоносителя).

Совокупность критериев особенностей позволяет правильно оценить возможность монтажа отопительных радиаторов и выбрать схему подключения отопления теплого пола и радиаторов в квартире или доме.

Традиционно при монтаже, подключении и эксплуатации батарей отопительных используют стандартное оборудование и приспособления.

Например, простая схема подключения алюминиевых радиаторных секций по линии движения нагретой воды содержит основные элементы:

заглушки G 1″ левая/правая и переходники G 1″ и G ½» левый/правый

впускной вентиль и воздухоспускной клапан

одиночные узлы (нижнее подключение)

шаровые краны для труб и перемычек

термостатический клапан и регулятор.

Для подключения радиаторов отопления вертикальных унифицированное подключение предполагает наличие крана КРТ/КРП/КРД.

Подведем итог

Установка запорной арматуры на отопительных радиаторах позволяет перекрывать циркуляцию теплоносителя как в отдельно взятом радиаторе, так и в системе полностью.

Оптимальная схема подключения способна обеспечить тепловой лучистой энергий до 99%, а элементы регулировки задавать оптимальный режим работы прибора и интенсивность теплоотдачи.

Совет

Введение в однотрубных системах отопления байпаса обеспечивает лучшее и качественное отопление, установка шаровых кранов в двухтрубных – надежность и целостность радиаторов при отключении в аварийных ситуациях.

Используемые источники:

https://stroy-podskazka.ru/otoplenie/radiatory/vstraivaemye-v-pol/

https://pol-exp.com/batarei-v-polu/

https://ventcondition.ru/ustanovit-chugunnyy-radiator-otopleniya-svoimi-rukami/

</ol>

Шаги, фото	Описание действий
Шаг 1	Вместе с системой «теплый пол» можно установить внутрипольные конвекторы для дополнительного обогрева витражей, выходящих на северную или северо-западную сторону дома. Они также будут служить как обогреватели в межсезонье, когда требуется обеспечить дом небольшим количеством тепла без задействования всей отопительной системы. Таким образом, достигается экономия средств.
Шаг 2	По габаритам модель радиатора подбирается в зависимости от высоты системы «теплый пол». Предпочтение следует отдавать модели со встроенным вентилятором, который будет осуществлять обдув стекол витража и эффективно бороться с конденсатом.
Шаг 3	Подводятся и утепляются трубы центрального отопления. Для радиаторов с вентилятором потребуется подвести электрический кабель и поставить терморегулятор, чтобы следить за температурой.
Шаг 4	К централизованной системе подключаются внутрипольные конвекторы путем соединения с трубами радиатора, расположенными, как правило, сбоку в спрятанном под декоративной крышкой отсеке.
Шаг 5	Расстояние от витража до батареи должно составлять не менее 50 мм. Если встраивать конвектор в проем витража, то его площадь существенно уменьшается и, соответственно, уменьшается его КПД. Но при этом прибор не занимает лишнего пространства и ему не будут мешать шторы при обдуве стекол витража.
Шаг 6	Прибор комплектуется инструкцией, изучив которую, можно без проблем подключить радиатор по всем правилам и добиться его эффективной службы на протяжении многих лет.
