Напольные газовые котлы отопления: виды, как выбрать, обзор лучших марок

От того, насколько эффективно работает отопительный прибор, зависят комфорт и температура воздуха в помещении. Многие владельцы частных домов останавливают свой выбор на напольных газовых котлах. Такие системы отличаются выносливостью и удобны в использовании. Они способны отапливать как небольшие комнатки, так и промышленные здания.

Преимущества напольных газовых котлов

Напольные агрегаты, работающие на газе, обладают рядом достоинств и во многом превосходят другие системы отопления.

Из их преимуществ стоит выделить:

1. Хороший коэффициент полезного действия. Для сборки камер сгорания применяют новейшие технологические приемы, которые позволяют эффективно использовать топливо и получать от него больше тепла. Благодаря этому подобные обогреватели могут похвастаться высокой производительностью.
2. Экономичность. Автоматизированная система управления контролирует расход газа.
3. Способность прогревать большие помещения.
4. Доступно подключение дополнительных элементов и датчиков для контроля температуры. Таким образом, дом можно обеспечить комфортным микроклиматом.
5. Долговечность и работоспособность (даже без регулярных сервисных работ).
6. Простота монтажа, обслуживания и ремонта. Многие современные модели оснащены системой диагностики, которая самостоятельно находит неисправности и оповещает о них владельца.
7. Небольшие размеры и низкий уровень шума.
8. Экологичность. Показатель выбросов вредных веществ в атмосферу близок к нулю.
9. Встроенная система контроля обеспечивает безопасное использование котла.
10. Множество режимов работы. Широкий диапазон настраиваемой температуры делает эксплуатацию котла простой и комфортной.
11. Энергонезависимые модели не боятся отключения электричества.
12. Низкая цена российских газовых (напольных) котлов отопления.

Принцип работы

Такие приборы являются важной составляющей отопительной системы, ведь именно они отвечают за выработку тепла. Устройства, функционирующие на газе, считаются очень удобными, так как технологичны и понятны в использовании.

Рекомендуется устанавливать подобные агрегаты лишь в тех районах, где есть возможность подключиться к газовой магистрали. Растопка сжиженным газом не даст агрегату выдать свой максимальный КПД и влетит в копеечку.

Аппараты подобного типа состоят из трех основных частей:

• механизма, регулирующего подачу топлива;
• газовой горелки;
• теплообменника.

Кроме того, напольные устройства оснащены модулями защиты, диагностики, электронным управлением, а также предохранительными клапанами и насосами, обеспечивающими циркуляцию воды. Эти обогреватели часто называют мини-котельными из-за схожего принципа работы и многоэлементной конструкции.

Автоматическая система агрегата ориентируется на показание датчиков и терморегуляторов, после чего фиксируется уровень тепла, в котором нуждается система. Затем запускается работа газовой арматуры, а жидкость, играющая роль теплоносителя, нагревается до необходимой температуры и благодаря циркуляционному насосу перемещается в отопительный контур.

Цены на напольные газовые котлы

напольные газовые котлы

Виды газовых напольных котлов

Напольные агрегаты могут иметь разные камеры сгорания — открытые или закрытые. Друг от друга они отличаются конструкцией и способом поглощения воздуха для поддержания пламени.

С открытой камерой сгорания

Котлы открытой формы предпочтительней размещать в котельных, а не в жилых помещениях. Такие камеры работают по принципу высасывания кислорода из комнаты, что может отрицательно сказаться на качестве воздуха. Поэтому дом придется регулярно проветривать, а для вывода продуктов горения понадобится оснастить аппарат дымоходом с мощной тягой.

Основным преимуществом подобных вариантов является низкая стоимость, в остальном они проигрывают закрытым моделям.

С закрытой

Устройства закрытого типа не имеют особых требований к вентиляции и системе дымоотведения. Для работы они используют воздух, втягиваемый с улицы, а копоть и сажа регулярно выводятся из камеры сгорания. При выбросе отработанного сырья все продукты горения остужаются, что делает использование подобных моделей практичным и безопасным. Помещение прогревается без загрязнения воздуха, ведь все процессы переработки газа в тепло происходят вне дома. Поэтому эксплуатация напольных котлов с закрытой газовой камерой проходит гораздо комфортней, чем с открытой.

Эти варианты оснащены коаксиальным дымоходом, что делает их энергозависимыми, так как насосная установка работает от электричества.

Типы теплообменников

Самыми распространенными считаются стальные теплообменники, особенно это касается деталей, изготовленных на российских предприятиях. Дело в том, что сталь легко поддается обработке и является доступным материалом, поэтому изготовление подобных элементов имеет низкую себестоимость.

Стоит отметить, что теплообменники из этого металла отличаются высокой прочностью и пластичностью, из-за чего хорошо переносят механические нагрузки.

Однако помимо плюсов они имеют и свои минусы:

• отсутствие устойчивости к коррозионным образованиям;
• для получения высокой степени инертности изготовители увеличивают толщину стенок, а это делает элементы тяжелей и массивней.

Теплообменники из чугуна не боятся коррозии и имеют продолжительный срок эксплуатации. Но такой металл обладает довольно строгими требованиями к использованию газового оборудования. Область, расположенная между теплой и горячей частью детали, подвергается отрицательному воздействию, из-за чего может лопнуть. Чтобы избежать такой неприятности, рекомендуется регулярно промывать чугунный элемент.

Импортные агрегаты оснащены теплообменниками с тонкими стенками, так как чугун отливают по новейшим технологиям. Но к использованию в российских условиях они не подходят.

Детали из меди долговечней аналогов и имеют ряд неоспоримых преимуществ:

• маленький вес;
• небольшие размеры;
• коррозионная устойчивость;
• для нагрева теплоносителя нужно меньше топлива.

Однако цена на них может показаться высокой, а также есть риск повреждений при сильном нагреве элементов. Но с последним недостатком производители активно борются, уменьшая объем полостей и уровень подачи газа.

Рекомендации по выбору

Прежде чем купить напольный котел на газе, нужно определиться с требованиями к системе отопления, а также ознакомиться c основными характеристиками.

Что выбрать — с одним контуром или двумя

Напольный агрегат может быть оснащен одним или двумя рабочими контурами. Первый вариант нагревает только теплоноситель, то есть функционирует как обогреватель. Такой прибор включает в себя один теплообменник, а значит имеет компактный размер и простую конструкцию. Однако стоит учесть, что габариты также зависят и от мощности устройства.

Чтобы превратить одноконтурный котел в водонагреватель, придется обзавестись дополнительным оборудованием. Например, можно приобрести бойлер косвенного нагрева. Но обычно подобные приборы выбирают для обогрева зданий, не нуждающихся в горячем водоснабжении, и вся их мощность уходит только на отопление помещений.

Модели с двумя контурами выполняют две функции одновременно: они нагревают теплоноситель и воду для бытовых нужд. В такие приборы устанавливают сразу два теплообменника, что усложняет их строение.

Однако существуют варианты с одним теплообменником, его называют битермическим. Элемент разделен на два сегмента — по одному движется вода для подогрева, а по второму жидкость-теплоноситель. Агрегаты, оснащенные подобной деталью, отличаются компактностью, но не так надежны и удобны в эксплуатации.

Если в частном доме большой площади нужно решить не только проблему с отоплением, но и наличием горячего водоснабжения, предпочтительней остановить выбор на приборе с двумя отдельными теплообменниками. В них скапливается меньше накипи и не нужно отключать отопительный сегмент, чтобы активировать подачу горячей воды. Двухконтурный котел можно использовать лишь в небольших строениях, это обусловлено ограниченной мощностью таких моделей и требованиями безопасности.

Обыкновенный или конденсационный

Классические аппараты являются конвекционными приборами, то есть их дымовые газы выводятся наружу вместе с водяными парами. Но они дают много тепла, которое можно использовать повторно. Установки конденсационного типа накапливают газ, выделяемый при сгорании топлива, а затем направляют его в отопительные контуры. За счет чего значительно вырастает КПД котла и всей системы в целом.

Таким образом можно значительно сократить расходы на голубое топливо и увеличить коэффициент полезного действия до 100%. Но подобные модели отличаются сложной конструкцией и высокой стоимостью, тогда как конвекционные обогреватели дешевле и проще устроены.

Мощность

Мощность — основной фактор, определяющий эффективность котла для обогрева того или иного помещения. Можно самостоятельно выяснить необходимый показатель, помня, что на 10 м² дома требуется 1 кВт мощности. Однако стоит помнить, что это приблизительная цифра. При расчетах важно учесть высоту потолков, количество окон и дверей, теплопотерю и теплоизоляцию здания. За помощью всегда можно обратиться к специалисту, он точно учтет все тонкости.

Специалисты рекомендуют покупать котел с небольшим запасом мощности. Для устройств с двумя контурами он не должен превышать 25%, а одноконтурным будет достаточно 10-15%.

Система управления

Самыми удобными и безопасными считаются напольные приборы с автоматическим управлением. Они способны работать в автономном режиме и не нуждаются в постоянном контроле со стороны владельца. Недостатком таких устройств является их высокая цена.

В магазинах можно увидеть простенькие бюджетные установки с механической системой. Но за ними нужно следить, включать и выключать самостоятельно, а также производить настройки комфортной температуры.

Требования к котлам

Напольные агрегаты отлично подходят для обогрева больших домов. Установка этого прибора нередко требует распределения теплоносителя на несколько комнат и этажей. Чтобы выбрать подходящее оборудование, нужно мысленно представить расположение труб. Это поможет не ошибиться с покупкой.

Модели этого типа обладают существенной массой, поэтому для устройства нужно обустроить прочное основание. Деревянный пол не обязательно заливать бетоном, можно покрыть его листами оцинкованного железа.

К котлам предъявляют следующие требования:

1. Наличие механизма для регулировки мощности.
2. Элементы защиты и контроля.
3. Экономичный расход топлива.
4. Небольшие габариты и приемлемый вес.
5. Монтаж и установка должны производиться качественно и по всем правилам. Рекомендуется доверить эту работу специалисту.
6. Агрегат обязательно подключают к дымоходу, если он не оснащен принудительной вытяжкой, нужно самостоятельно проверить тягу.

Обзор производителей и цен

Также не помешает ознакомиться с товарами самых популярных производителей. Это поможет разобраться в вопросе выбора и совершить удачную покупку.

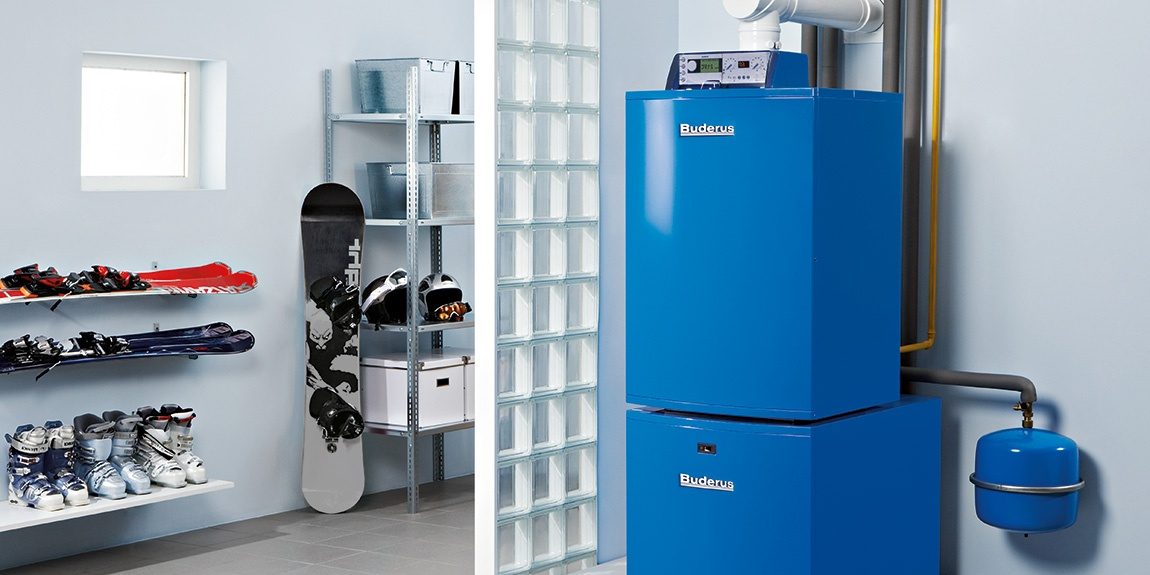

Buderus

Будерус — старая фирма из Германии, начала выпускать отопительные приборы и сопутствующие товары в XVIII веке. Напольные котлы этого бренда оснащены теплообменниками из чугуна. Их мощность колеблется в пределах 20−375 кВт. Все модели Buderus могут похвастаться хорошим качеством сборки, большим сроком эксплуатации, функциональностью и симпатичным внешним видом.

Модель	Мощность, кВт	Цена, ₽
Buderus Logano G234 WS	38-55	142 555 ₽
Buderus Logano G234-60	60	179 375
Buderus Logano G334WS	115	310 568

Vaillant

Самая популярная и разрекламированная в России марка родом из Германии. Эта компания славится агрегатами с чугунными теплообменниками, срок службы которых может достигать 20 лет. Котлы отличаются высоким КПД, низким уровнем выбросов продуктов горения, а также экономичным потреблением топлива. Аппараты vaillant мощностью 30 кВт можно приобрести примерно за 100 тысяч рублей.

Модель	Мощность, кВт	Цена, ₽
Vaillant VK INT 164/1-5	16,9	86 723
Vaillant VK INT 254/1-5	27,2	95 864
Vaillant VK INT 564/1-5	56	145 000

Baxi

Итальянские аппараты компактных размеров с аккуратным дизайном. Такие котлы оснащены электронной модуляцией пламени, атмосферной горелкой и теплообменником из чугуна. Широкий модельный ряд Baxi SLIM позволяет каждому покупателю найти прибор по вкусу и карману для отопления построек с площадью до 620 м^2.

Модель	Мощность, кВт	Цена, ₽
Baxi SLIM 1.230 iN	23	59 000
Baxi SLIM 1.400 iN	40	76 040
Baxi SLIM 2.230 i	23	107 650

Viessmann

Напольные котлы от компании Viessmann давно заслужили признание потребителей. Эти газовые приборы предназначены для решения задач, связанных с обогревом жилых и производственных помещений. Для их изготовления используют современные материалы, новейшие разработки и качественные детали.

К преимуществам этих отопительных систем относятся:

• экономичный расход топлива;
• сочетание эффективности и производительности;
• компактные размеры;
• высокотехнологичные и безопасные горелки;
• декоративный внешний вид.

Модель	Мощность, кВт	Цена, ₽
Viessmann Vitorond VR2BB06	33	149 063
Viessmann VR2BB24	50	212 365
Viessmann VR2BB25	63	239 678

Protherm

Protherm предлагает широкий выбор надежных газовых агрегатов европейской сборки. Напольные модели способны обеспечить теплом и горячей водой частные и дачные домики. Агрегаты высокого качества, выполненные из чугуна или стали, оборудованы горелками инжекторного или вентиляторного типа.

Модели «Протерм» являются электронезависимыми системами и работают на сжиженном или магистральном газе. Мощность разных аппаратов варьируется от 12 до 150 кВт.

Модель	Мощность, кВт	Цена, ₽
Protherm Волк 16 KSO	16	19 000
Protherm 20 KLOM Медведь V.17	20	57 183
Protherm Гризли 65KLO	65	154 678

Лемакс

Компания «Лемакс» вышла на российский рынок более 20 лет назад и давно занимает на нем лидерские позиции, так как высокий спрос на их продукцию не изменяется долгие годы. Качество напольных агрегатов объясняется применением в производстве современного оборудования из Германии и Италии, а также строгим контролем качества выпускаемых товаров.

Для удобства владельцев котлов «Лемакс» производитель открыл сеть сервисных центров, производящих обслуживание газовых аппаратов как в течение гарантийного срока, так и после его истечения.

Модель	Мощность, кВт	Цена, ₽
Лемакс Лидер-16	16	33 250
Лемакс Лидер-25	25	38 350
Лемакс WISE50	50	69 300

Wolf

С 1991 года Вольф занимается производством газовых котлов. В Германии фирма занимает 3 место среди поставщиков отопительных систем, а также является лидером европейского рынка.

Вся продукция компании собирается на одном заводе, это позволяет комплексно проектировать оборудование, предназначенное для создания благоприятного микроклимата в доме.

Модель	Мощность, кВт	Цена, ₽
Wolf NG-31E-О-70	70	281 160
Wolf FNG-34	34	124 200
Wolf CSZ-2-20/300R	20,4	412 200

КГС «Печкин»

Отечественный производитель КГС «Печкин» предлагает большой выбор напольных обогревателей, работающих на голубом топливе. Их мощность варьируется от 10 до 50 кВт, поэтому каждый покупатель сможет найти себе подходящую модель. Двухконтурные варианты можно использовать для обогрева и получения горячей воды.

Напольные агрегаты подходят для функционирования в замкнутых системах отопления. Они обладают надежной и простой конструкцией, поэтому не нуждаются в регулярных проверках и обслуживании. Минимальное количество деталей обеспечивает надежность приборов. Они способны работать даже при низком давлении топлива.

Модель	Мощность	Цена, ₽
Печкин КСГ-12 с УГ-15 TGV-307	12,5 кВт	14 500
Печкин КСГ-20 с УГ-23 TGV-307	20 кВт	21 538
Печкин КСГ-50 с УГ-55 820 NOVA	50 кВт	50 725

Видео

Чтобы понять принцип работы напольных котлов на газе, рекомендуется посмотреть следующий видео ролик.

Похожие записиОтзывы и комментарии

Все чаще для отопления и горячего водоснабжения в домах используются котлы. Они компактны, мощны, удобны в эксплуатации. Газ на сегодняшний день обходится дешевле, чем другие виды топлива. Если вы задумываетесь об установке такого оборудования у себя дома, важно понять, как работает газовый котел. Это поможет вам быстрее разобраться в управлении техникой и успешно ее эксплуатировать.

Как устроен газовый котел

Из чего состоит техника? Ответ на этот вопрос важно знать каждому пользователю, потому что при работе могут возникать разные ситуации. Кроме того, знания об устройстве газового котла и его составляющих помогут выбрать ту модель, которая подходит именно для вашего помещения.

Основные узлы

Горелка. Прямоугольная конструкция оборудована форсунками. Через них газ попадает в горелку и распределяется. Так поверхность радиатора равномерно прогревается по всей поверхности.

Существует две разновидности горелки:

• Атмосферная. Устанавливается возле дымохода. Принцип работы прост: воздух для поддержания пламени забирается из помещения. В этом случае обязательно наличие окна и нормальной вентиляции. Преимущество атмосферного типа — независимость от электроэнергии. Чаще встречается в моделях напольного типа.

• Турбированная. Работа такого котла не зависит от наличия тяги в дымоходе и вентиляции, так как встроенный вентилятор принудительно выводит продукты сгорания через коаксиальный дымоход. Вывод может быть сделан в стене. Встречается в котлах настенного размещения. Основной недостаток – энергозависимость.

Теплообменник представляет собой короб, внутри которого расположены трубки. По ним циркулирует вода. Узел может состоять из разных сплавов, что сказывается на сроке его эксплуатации. Двухконтурный прибор оснащен двумя радиаторами, одноконтурный — одним. Разновидности:

• Стальной. Самый простой и дешевый вариант. Материал устойчив к перепадам температур, однако обладает низкой теплопроводностью и недолговечностью.

• Медный. Это стойкий к коррозии и перепадам температур сплав. Медь в семь раз лучше стали проводит тепло, поэтому радиатор обходится дороже. Имеет ограниченную температуру нагрева.

• Чугунный. Устойчив к коррозии и высоким температурам. Хорошо проводит тепло, но обладает большим весом. Поэтому чаще используется для напольных котлов в виде разборной конструкции.

Циркуляционный насос создает давление в системе для постоянной циркуляции воды. Не во всех моделях есть насос. Но если вы выбираете технику для газового отопления, он должен присутствовать в конструкции.

Расширительный бак. При нагреве теплоноситель расширяется, поэтому бак принимает его излишки во избежание аварийной ситуации.

Дымоотвод. В атмосферных моделях труба соединяется с патрубком корпуса и выводится к дымоходу. В турбированных типах котлов создается коаксиальный дымоотвод, другой конец которого присоединяется к отверстию в стене.

Электроника и модуль управления включает датчики, проводки, схемы: все, что позволяет устройству стабильно функционировать.

Автоматика безопасности. Это сенсоры, которые защищают прибор от таких неполадок:

• отсутствие тяги;
• перегрев;
• отсутствие пламени в горелке.

Если система дает сбой, датчики посылают сигнал модулю управления и работа изделия прекращается.

Принцип работы

По магистрали в систему поступает холодная вода. Через насос циркуляции она подается в теплообменник. Открывается газовый клапан, и в горелку через форсунки поступает топливо. Срабатывает электрод розжига, от чего газ загорается.

Котел работает на отопление или обеспечение горячего водоснабжения (ГВС). Переключение происходит с помощью трехходового клапана. В процессе работы продукты сгорания выводятся через дымоход. При достижении установленной температуры пламя гаснет. Некоторые модели имеют наружный термостат, поэтому при понижении температуры сразу включают нагрев.

Ниже представлена схема работы:

Разновидности и классификация

Как должен работать котел? Это зависит от его разновидности.

По способу установки техника делится на два типа:

• Настенные. Небольшие приборы малой и средней мощности. Часто устанавливаются в квартирах и домах с небольшой площадью. Размещение на стене экономит свободное пространство.
• Напольные. Габаритные конструкции, для размещения которых понадобится много места. Зато они способны одновременно отапливать и обеспечивать ГВС большие площади.

По строению дымоотвода, типу отвода продуктов сгорания:

• атмосферные;
• турбированные.

Режимы их работы мы описывали выше.

По функциональности:

• Одноконтурные. Обеспечивают оптимальную работу на отопление.
• Двухконтурные. Оснащены двумя радиаторами, поэтому могут обеспечивать систему отопления и наполнять краны горячей водой.

Разновидности горелки:

• Модулируемая. Плавная автоматическая регулировка силы пламени.
• Обычная. Без какой-либо регулировки.

По типу поджига:

• Пьезорозжиг. Запуск проводится путем нажатия кнопки и деформации пьезоэлемента. Преимущества розжига в энергонезависимости. Недостатки: постоянный ручной запуск, большой расход топлива.
• Электронный. Срабатывает встроенный трансформатор, который управляется автоматикой.

По принципу работы:

• Конвекционные. Обычная схема, по которой тепло при сгорании переходит к теплоносителю (воде).
• Конденсационные. Кроме обычного нагрева устройство использует тепло водяного пара. Конденсат скапливается в дополнительном теплообменнике. Поэтому модели Аристон Class Premium Evo обладают высоким КПД.

Обычные котлы энергозависимы, но встречаются устройства, которые работают по другому принципу. Они устанавливаются в помещениях с наличием дымохода и обладают открытой камерой сгорания. Зажигание происходит при помощи пьезоэлемента. Некоторые из них (например, «Конорд») имеют чугунный радиатор.

Техника может работать на природном и сжиженном газе, а крепится на стену или устанавливается на пол. Существует вариант парапетной установки — газовый котел крепится на внешней стене, обладает закрытой камерой сгорания и подключается к коаксиальной трубе.

Рассмотрев устройство и особенности водонагревательной техники, вы сможете выбрать оптимальный вариант для своего жилища. Видео поможет вам лучше разобраться в теме:

Многие владельцы частных домов хотят подробнее узнать о принципе работы газовых котлов, так как именно эти устройства используются в качестве основных элементов отопительной системы. Это связано с относительной дешевизной применяемого топлива в виде природного газа. Кроме того, рассматриваемые приборы имеют небольшие габариты и безопасны в эксплуатации.

Базовые элементы конструкции

Прежде чем коснуться непосредственно принципа работы газовых котлов отопления, следует ознакомиться с их строением. Обычно устройства состоят из следующих элементов.

1. Горелка обеспечивает нагрев теплоносителя. Газ подается в камеру сгорания посредством специальных форсунок, которые позволяют равномерно распределить пламя.
2. Теплообменник отдает тепловую энергию жидкости, циркулирующей в отопительной системе.
3. Система автоматики предназначается для безопасности и управления режимом работы.
4. Приспособление для отвода отработанных газов.

Иногда в котел встраивается циркуляционный насос, позволяющий обеспечивать принудительное движение теплоносителя в трубах системы отопления. Однако такие модели стоят дороже. Они не пользуются популярностью у потребителей. Чаще всего насос устанавливается отдельно.

Принцип работы газового котла отопления: схема нагрева

Основная функция отопительного оборудования заключается в подогреве теплоносителя путем прямой передачи тепловой энергии, которая образуется в ходе горения газообразного вещества. Для наглядности ниже рассматривается процесс работы одноконтурного устройства, неспособного обеспечивать нагрев воды для потребительских нужд.

Газ, подающийся под определенным давлением из магистральной сети, попадает в специальную камеру, где и происходит его возгорание. Важно, чтобы данный процесс был полностью безопасным. Мощность горения контролируется при помощи различных датчиков и системы автоматики.

При появлении пламени происходит выделение значительного объема тепла. Оно передается отопительной системе непосредственно через теплообменник, внутри которого циркулирует рабочая жидкость. Нагрев осуществляется снаружи. На теплообменник воздействует струя горящего газа. В качестве материала для этого элемента используется чугун, сталь или медь.

Отвод продуктов сгорания

С устройством и принципом работы газовых котлов примерно стало все понятно, но необходимо понимать, как работают другие важные узлы отопительного агрегата. Немаловажную роль играет система удаления продуктов сгорания. Она может быть открытого или закрытого типа. В первом случае отработанные газы выходят через дымовую трубу системы вентиляции. Что касается подачи воздуха, то она осуществляется из помещения, где установлен прибор без каких-либо дополнительных приспособлений. Турбинные горелки относятся к конструкциям закрытого типа. Они обеспечивают принудительный забор воздуха и отвод газов посредством специальных трубопроводов.

Функционирование системы автоматики

Используемые принципы работы автоматики газовых котлов призваны обеспечить безопасную эксплуатацию и добиться поддержания определенной температуры теплоносителя на протяжении какого-то времени. Приборы оснащаются всевозможными датчиками и терморегуляторами.

Автоматические системы защиты позволяют отключать подачу газа при его временном отключении. Система просто перестанет работать. Ее будет необходимо перезапустить вручную сразу после возобновления транспортировки газа по сетевой магистрали. Это можно сделать за несколько минут.

Современные модели имеют энергосберегающие функции, а также способ защиты от замерзания. Температурный режим теплоносителя регулируется посредством специальных датчиков. Если столбик термометра снизится до 5 градусов, то включение котла произойдет автоматически для прогрева.

Новые модели начали оснащаться системами самодиагностики. В процессе эксплуатации анализируется состояние основных узлов, после чего информация передается на дисплей посредством кодов ошибок. Такой технологичный способ позволяет выявить около 90 процентов вероятных неисправностей.

Принцип работы двухконтурных газовых котлов

Часто требуется не только отопить какое-то помещение, но и обеспечить нагрев воды для бытовых нужд. В этом случае помогут двухконтурные газовые котлы. Принцип работы таких устройств практически не отличается от одноконтурных аналогов. Однако есть дополнительные элементы.

Нагрев воды в контуре ГВС происходит косвенным образом. Чтобы получить горячую воду, необходимо на протяжении всего времени поддерживать определенную температуру в основном контуре для отопления. При нагреве воды будет работать и отопительная система. Такой вариант неприемлем летом, поэтому на обратном трубопроводе устанавливается кран, способный прерывать циркуляцию теплоносителя. В этом случае нагревать будет только вода.

Как функционируют конденсационные устройства?

В обычных приборах продукты сгорания минуют теплообменные поверхности и отдают часть энергии рабочей среде отопительной системы. Отработанные газы отводятся через обычный дымоход. В данном случае теряется определенная часть тепла в виде водяного пара, появившегося при сжигании топлива.

Принцип работы конденсационных газовых котлов несколько отличается. Устройства способны использовать скрытую энергию водяного пара. Они оснащены нагнетающим вентилятором, который имеет изменяемое количество оборотов. В связи с этим камера сгорания является закрытой. Выброс отработанных газов производится при помощи коаксиального дымохода.

Изменяемое число оборотов вентилятора позволяет регулировать соотношение газа и подаваемого воздуха. Конденсационный котел не во всех случаях функционирует с максимальной отдачей. Чтобы прибор работал в экономичном режиме, необходимо поддерживать температуру теплоносителя на обратном трубопроводе менее 57 градусов.

Коэффициент полезного действия конденсационного устройства повышается с уменьшением рабочей температуры отопительной системы. В других ситуациях эффективность несколько снижается. Поэтому такой прибор уместен при использовании с теплыми полами, где рабочий диапазон температур колеблется в пределах 40-45 градусов.

В отличие от обычного котла, конденсационный аналог обладает теплообменником большей площади. В нем отработанные газы охлаждаются до температуры ниже 40 градусов. Процесс конденсации происходит непосредственно в теплообменнике, поэтому он изготавливается из материалов, устойчивых к коррозии.

Как работают настенные приборы?

Для небольших домов вполне подойдут настенные газовые котлы. Принцип работы их примерно тот же, но используются менее габаритные детали и дополнительные элементы в виде циркуляционного насоса и мембранного бака. От обычных аналогов они отличаются компактными размерами.

Как и в случае с напольными конструкциями, настенные газовые котлы могут быть одноконтурными или двухконтурными. Они могут быть оснащены закрытой или открытой камерой сгорания. Устройства фиксируются на стене при помощи специальных кронштейнов.

Принцип работы газового котла настенного типа базируется на наличии сложной системы автоматики, которая считается наиболее капризным блоком в плане технического обслуживания. Она часто дает сбой в процессе эксплуатации устройства. Своими руками отремонтировать ее проблематично, поэтому приходится вызывать специалиста, что приводит к дополнительным расходам.

Правила эксплуатации

Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.

1. Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
2. Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
3. Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
4. Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
5. Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.

Отзывы об устройствах в заключение

Понимая принцип работы газового котла, можно сделать осознанный выбор в пользу той или иной модели. Однако самое главное заключается в определении мощности, которая необходима для нормального отопления жилого дома. Она рассчитывается с учетом общего объема помещений и уровня теплоизоляции ограждающих конструкций. Показатели мощности газового оборудования указываются в техническом паспорте.

Потребители оставляют множество положительных отзывов о настенных устройствах. Они отмечают их компактность и эффективную систему автоматики. При выборе места установки проблем не возникает. О напольных приборах отопления положительно высказываются владельцы больших домов, где есть возможность выделить отдельное помещение для агрегата.

Похожие статьи

<index>Газовый котел

Типы устройств и их строение

Газовый котел любой модификации имеет три обязательных элемента:

• арматура, посредством которой осуществляется подача топлива (газа);
• газовая горелка;
• теплообменник.

Следует отметить, что наиболее распространённым материалом для создания теплообменника является медь. Однако довольно часто встречаются модели газовых котлов, в которых данный элемент сделан из чугуна или стали.

Принципиальная схема газового котла

Каждый современный настенный газовый котел дополнен циркуляционным насосом, предназначенным для перемещения теплоносителя, специальным предохранительным клапаном, расширительным баком, электронной системой управления. Помимо этого, устройство газовых котлов отопления оснащено также системами контроля и самодиагностики. Такое обилие специального и вспомогательного оборудования делает газовые котлы достаточно близкими к мини-котельным. А расчет мощности газового котла отопления, производимый перед установкой системы – показывает, что некоторые из этих дополнений способны увеличить эффективность.

При запуске котла в первую очередь начинает работать аппаратная часть. То есть, автоматически проверяется уровень температуры в помещениях – определяется, какое количество тепла необходимо системе.

Далее автоматикой запускается газовая арматура – топливо подается в систему. Одновременно зажигается искра в камере сгорания, и от нее загорается топливо. В теплообменнике происходит нагрев теплоносителя до нужного уровня. При помощи циркуляционного насоса нагретая вода перемещается по системе к радиаторам – где и отдает свое тепло. Так кратко можно описать принцип работы газового котла отопления с одним контуром.

Принцип работы газового котла

Однако в некоторых случаях котел может служить не только для отопления, но и для подачи горячей воды. Для того чтобы наладить в доме работу сразу двух систем, необходим двухконтурный газовый котел. Его основным отличием является наличие второго контура, который вполне может удовлетворять необходимости в горячей воде.

Рекомендуем к прочтению:Самый экономичный газовый котел отопления

Следует отметить, что контуры котла данного типа не могут работать одновременно. То есть, если вам понадобилось прогреть помещение, то в этот момент нагрев воды для ГВС будет приостановлен или будет производиться более слабо. Однако, по словам владельцев двухконтурных котлов, такие условия работы оборудования и схема не доставляют каких-либо неудобств.

Схема системы отопления и горячего водоснабжения от газового двухконтурного котла

Отвод дыма

Важно учитывать, что отопительная система, работающая на газу, вне зависимости от того, какие типы газовых котлов отопления установлены, требует непрерывного отвода дыма. Во многом организация отвода дыма зависит от того, какой именно камерой сгорания оснащен котел.

В случае если камера открытая и у вас газовые котлы отопления дымоходные – дым покидает камеру через специально смонтированную дымовую трубу.

Особенность камер такого типа – они для поддержания горения используют воздух непосредственно из помещения. Такая особенность работы оборудования требует качественной вентиляции.

Варианты установки дымохода

Закрытая камера сгорания работает несколько иначе. Дым выводится в трубу принудительно – при помощи мощного вентилятора, который установлен непосредственно в котле. В подобных системах труба для отведения дыма чаще всего делается из стали или чугуна. Наружу она выходит через наружную стену дома. Газовые котлы отопления без дымохода – хороший выбор.

Горелки газового котла

Горелка газового котла

Горелка – важный элемент, без которого схема отопления от газового котла просто невозможна. Сегодня на рынке можно найти модели котлов, оснащенные модулируемой горелкой, при помощи который вы сможете сэкономить некоторую сумму. Особенность такой горелки – в возможности регулирования уровня мощности пламени. То есть, вы сами контролируете, насколько интенсивным будет процесс горения.

Рекомендуем к прочтению:Бытовые газовые котлы отопления промышленного назначения

Процесс кон6троля может быть как ручным, так и автоматическим. В последнем случае газовые котлы отопления, принцип работы их сам поддерживает горение на определенном уровне. Конечно, многим покажется расточительным тот факт, что при модулируемой горелке горение должно быть постоянным. Однако, поскольку пламя поддерживается на заданном уровне (необходимом для поддержания определенной температуры), то в результате экономия топлива все же является весьма существенной. Примечательно, что модулируемая горелка может быть использована как в одноконтурных, так и в двухконтурных котлах.

Система защиты

Практически все модели современных газовых котлов обладают высокоэффективной системой защиты нескольких уровней. Прежде всего, в случае прекращения подачи газа происходит автоматическое закрытие электромагнитного клапана, который отвечает за поступление топлива в котел. Однако весомым недостатком является то, что клапан не открывается автоматически при восстановлении подачи газа. В таком случае повторный запуск котла следует выполнять вручную. Если же произошло отключение электропитания, то после его восстановления система запускается самостоятельно.

Современные модели имеют продолжительный ряд защитных функций. Одной из наиболее важных является предохранение системы от замерзания.

То есть, температура теплоносителя постоянно контролируется специальными датчиками. И в случае если она снизится до критической температуры – система самостоятельно запускает котел для прогрева теплоносителя. Еще одной крайне важной и полезной функцией является то, что для обеспечения качественной работоспособности система автоматически раз в определенный промежуток времени запускает циркуляционный насос и «прогоняет» теплоноситель. Таким образом — все элементы поддерживаются постоянно в рабочем состоянии.

Если же в системе возникла неисправность – информация об этом сразу же будет выведена на специальный экран, расположенный на блоке управления. Обнаружив неисправность и вызывая специалиста сервисного центра, следует непременно назвать ему код ошибки, который высветился на табло. Таким образом, мастер приедет, заранее зная о поломке – и сможет восстановить работоспособность системы в самое короткое время.

Газовые котлы являются достаточно экономичными – специальное оборудование позволяет сократить не только расход топлива, но и расчет газового котла отопления, расход электроэнергии, потребляемой системой, а кпд газового котла отопления – имеет приемлемый показатель.

</index>

Устройство газового котла для отопления дома основано на выработке тепловой энергии и передаче ее теплоносителю. Передвигающаяся по системе вода попадает в радиаторы, которые расположены по всему помещению. Используются такие котлы на дачах и в частных домах, где часто отсутствует центральное отопление, поэтому газовое оборудование берет на себя функцию обогрева жилья.

1 Разновидности газовых котлов</span></h2>

Устройство газовых котлов отопления при разных модификациях имеет похожее строение, но каждая разновидность имеет некоторые особенности. В зависимости от принципа работы существует много видов приборов. Общая классификация газовых агрегатов выглядит следующим образом:

1. 1. Напольные и настенные. Первые отличаются большой мощностью, поэтому находят применение в промышленных предприятиях. Настенные виды устанавливаются в квартирах и частных домах. Приборы имеют компактный внешний вид и хорошо смотрятся на стене.
2. 2. Атмосферные и турбированные. Принцип работы атмосферных агрегатов основан на поступлении естественной тяги. Дальше воздух выходит через дымоход. Турбированные снабжены вентилятором, встроенным в конструкцию. Через него ведется принудительное поступление воздуха.
3. 3. Одноконтурные и двухконтурные. В первом случае котел, работающий на обогрев помещения, не может вести подачу горячей воды на другие нужды. Двухконтурный агрегат работает в 2 направлениях одновременно.
4. 4. С электронным и пьезокерамическим поджигом. При первом варианте топливо зажигается автоматически. Во втором случае необходимо нажать кнопку, чтобы включить устройство.

‘ >Газовый котёл (ПРИНЦИП ДЕЙСТВИЯ)РекомендуемПринцип работы двухконтурного газового котла

2 Принцип работы оборудования</span></h2>

Котлы функционируют в автоматическом режиме. Порядок работы следующий:

1. 1. При низкой температуре термостат дает команду на включение оборудования.
2. 2. Включается насос.
3. 3. Нагретый теплоноситель поступает в систему.
4. 4. Котел остается включенным до достижения заданной температуры.
5. 5. Затем отключается и находится в ожидании.
6. 6. Как только температура понизится ниже определенного уровня, снова происходит включение.

В некоторых конструкциях теплоноситель, движение которого не зависит от температуры, разносится по системе благодаря циркуляционному насосу. В двухконтурном котле расположен трехходовой клапан, не пропускающий жидкость в контур, отвечающий за горячее теплоснабжение.

Движение воды идет по замкнутому контуру. В прочистке система нуждается редко, потому что на внутренней гладкой поверхности осадок не формируется.

Зная устройство газовых котлов и принцип их работы, важно правильно задать программу. Все остальное выполняется в автоматическом режиме.

РекомендуемУстройство, виды и принцип работы газовой горелки

3 Устройство агрегата</span></h2>

Чтобы понять, как устроен газовый котел, необходимо ознакомиться с инструкцией, посмотреть чертеж, где представлена фронтальная проекция разреза аппарата, дающая наглядное представление о конструкции оборудования.

‘ >Внутреннее устройство газового котла

Агрегат состоит из следующих узлов:

• горелка;
• теплообменник;
• расширительный бачок;
• система автоматики.

Устройство настенного газового котла состоит из тех же элементов. Внутри него находится камера сгорания.

Теплоноситель расположен над горелкой. В качестве него может использоваться антифриз или вода. Если котел одноконтурный, то теплоноситель разносится по батареям и обогревает помещение. Холодная вода опять поступает в котел, нагревается, и цикл повторяется.

В двухконтурном котле имеется 2 горелки. Они зажигаются автоматически и работают одновременно.

РекомендуемУстройство и принцип работы газового конденсационного котла

3.1 Газовая горелка</span></h3>

В этом месте идет смешивание воздуха с газом. Затем смесь поступает в сопла, где и происходит горение. Существует несколько классификаций таких горелок. По засасыванию воздуха они разделяются на 2 вида:

1. 1. Атмосферные. Основаны на принципе действия закона Бернулли. Пониженное давление в газовой струе способствует засасыванию воздуха. Преимущества заключаются в простоте конструкции и бесшумности работы. К недостаткам относится низкая мощность горелки и открытая камера сгорания.
2. 2. Надувные. Здесь нагнетание воздуха ведется вентилятором. Достоинства и недостатки обратные: горелка обладает большой мощностью, она закрытого типа, но шумит при работе и имеет высокую цену.

Существует и другая классификация. По ней горелки разделяются еще на 3 вида:

1. 1. Одноступенчатые. Их теплопроизводительность фиксированная, а принцип работы идет в режиме «стоп-старт». Учитывая, что функционируют они в условиях больших температурных перепадов, срок службы их ограничен.
2. 2. Двухступенчатые. Они рассчитаны для работы в 40%-м и полном режиме. В первом случае обеспечивается плавный запуск горелки, что создает ей щадящие условия.
3. 3. Модулированные. Режим работы горелки лежит в диапазоне 10−100%. Она постоянно функционирует с нужной мощностью, что обеспечивает экономный расход топлива.

‘ >Современный газовый настенный котел — устройство

3.2 Виды теплообменников</span></h3>

Срок службы теплообменника зависит от применяемого материала. Использоваться может 2 варианта:

1. 1. Чугун. Срок службы литого теплообменника, изготовленного из чугуна, составляет 25 лет благодаря большой толщине стенок. Сплав слабо поддается коррозии. К недостаткам относится большой вес и хрупкость, поэтому изделия нельзя подвергать ударам и воздействию резких перепадов температур, т. к. все это может вызвать образование трещин. Для настенных котлов чугун не применяется.
2. 2. ­Сталь. Срок эксплуатации таких теплообменников составляет 15 лет. Изделия имеют небольшой вес, но, из-за небольшой толщины стенок быстро прогорают, а сам материал подвержен коррозии. Хорошим вариантом является нержавейка, но устанавливается она только в моделях премиум-класса.

К дорогостоящим теплообменникам относятся стальные конструкции, которые внутри имеют медное покрытие, а снаружи покрашены термостойкой краской.

‘ >Принцип работы двухконтурного котла

3.3 Расширительный бачок и система автоматики</span></h3>

Отопительная система полностью заполняется водой. Если образуется пустое пространство, это становится понятным по журчанию движущейся жидкости. Попавший внутрь воздух вытесняется через расширительный бачок. При заливке антифриза в процессе нагрева возможно увеличение теплоносителя в объеме. Эти излишки также попадают в расширительную емкость.

Устанавливается 2 вида системы автоматики:

1. 1. Рабочая. Она отвечает за функционирование котла — занимается его включением и выключением, контролирует мощность нагрева. В современном оборудовании также устанавливается погодозависимая автоматика, самостоятельно регулирующая работу агрегата при изменении наружной температуры.
2. 2. Автоматика безопасности. На вводе в горелку устанавливается электромагнитный клапан. К нему подключены датчики тяги, перегрева воды и пламени горелки. Часто в котлах имеется запальник. В таком случае устанавливается еще и термопара. Суть ее работы — в блокировке запальника при его затухании. Все остальные датчики выполняют отведенную им роль — отключают подачу газа при отсутствии тяги, перегреве горелки или затухании пламени.

В частном секторе или квартирах часто устанавливаются газовые котлы. Их устройство и принцип работы подробно расписан в прилагающейся к устройствам документации.

Главное — определиться с подбором мощности. Зная квадратуру отапливаемой площади, несложно будет сделать правильный выбор оборудования.
