Накопительный бак для воды – типы, варианты расположения и особенности установки

Одной из самых неприятных бытовых проблем является отсутствие воды в кране. Легко пережить отсутствие света или газа, однако вода – это обязательный компонент жизни человека, и когда ее нет или мало, начинаются проблемы. Можно держать постоянно в доме несколько емкостей с водой, например пластиковые бутыли, однако куда практичнее определить, какой нужен накопительный бак для водоснабжения и схема системы для частного дома, чтобы не терять в комфорте и продолжать пользоваться бытовыми приборами и раковиной с ванной, как ни в чем не бывало.

Содержание

Зачем нужен и как им пользоваться

Если по каким-то причинам не работает насос в системе автономного водоснабжения, или нет напора в централизованном городском водопроводе, то подавать ее в раковину или бачек унитаза можно из предварительно набранной резервной емкости. Проще говоря, лучше всегда иметь в доме запас питьевой воды и использовать ее в экстренных ситуациях.

Для удобства пользования резервным запасом воды накопительную емкость необходимо интегрировать в водопровод так, чтобы она или автоматически использовалась в отсутствии внешнего напора, или ее можно было задействовать простым поворотом вентиля.

Есть масса вариаций, как установить и подключить накопительную емкость, в зависимости от типа источника воды, возможного расположения емкости и даже планировки дома. Достаточно выбрать подходящий вариант и определиться с типом самого аккумулирующего бака.

Типы

Накопительной емкостью может выступать емкость с достаточным внутренним объемом, выполненная из материала стойкого к коррозии и безопасного для хранения питьевой воды. Используются такие материалы как:

• поливинилхлорид;
• сшитый полиэтилен высокого или низкого давления;
• полипропилен;
• нержавеющая сталь;
• сталь с покрытием водонепроницаемыми лаками и керамическими покрытиями.

Оцинкованная сталь хоть и обладает стойкостью к коррозии и водонепроницаема, однако со временем защитный слой цинка может истончиться, особенно в местах соединения и сварки.

По конструкции выделают:

• открытые емкости, у которых имеется горловина с крышкой или без, но с герметичными стенками и дном;
• закрытые полностью герметичные емкости мембранного типа.

В первом случает все просто, весь внутренний объем заполняется водой и при необходимости сливается через патрубок, закрепленный в самой нижней точке.

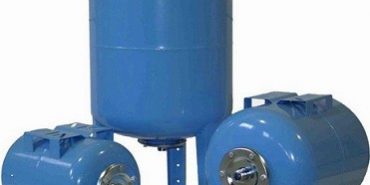

В случае с мембранными аккумулирующими баками полезный объем как минимум на треть меньше объема всей конструкции. Часть объема отводится под воздушную камеру, отделенную от воды с помощью прочной эластичной мембраны. По мере наполнения емкости водой мембрана давит на воздушную камеру, создавая избыточное давление. Когда требуется получить воду обратно, открывается вентиль, и она поступает в водопровод под действием накопленного давления.

С нижним или верхним расположением

Есть три варианта подключения накопительной емкости и использования запаса воды:

• Верхнее расположение емкости. В этом случае забор воды осуществляется под действием силы гравитации. Чем выше расположен гидроаккумулятор по отношению к потребителю, тем сильнее напор воды. Каждые 10 метров высоты добавляют 0,1 атмосферу, или примерно 1 бар.
• Нижнее расположение простой накопительной емкости. Гравитация уже не поможет, и для подачи в водопровод используется насос, поднимающий давление до оптимального уровня.
• Аккумулирующие емкости мембранного типа сами по себе создают требуемое давление для подачи воды. Нижнее расположение на уровне потребителя для них является оптимальным, так как от установки на чердаке или вышке никакого преимущества не будет.

Как определить оптимальный вариант?

Если дом с несколькими этажами и есть возможность расположить накопительный бак на чердаке, то это позволит обойтись без дополнительной установки насоса, и не нужно тратиться на дорогостоящий мембранный бак. Фактически это аналог водонапорной башни. Однако поднять емкость так высоко, чтобы обеспечить комфортный напор на уровне 2-2,5 атм. все равно сложно. Тем более что встает вопрос об утеплении бака, чтобы в зимний период вода в нем не замерзала.

В случае аварийного отключения воды имеющегося давления в 0,2-0,3 атм. будет вполне достаточно, чтобы воспользоваться смесителем в раковине, унитазом или даже душем, однако не получится задействовать часть бытовой техники, например стиральную машинку или посудомойку, которым требуется большее давление для срабатывания электромагнитных клапанов.

Установка емкости в уровень с потребителем подойдет в тех случаях, когда нет возможности поднять бак на чердак или хотя бы на этаж выше. Это же относится и установке накопительного бака в квартире. Потребуется небольшой насос для подачи воды в водопровод под давлением. Для обеспечения адекватного режима работы насосу потребуется расширительный мембранный бак.

Аккумулирующий бак с мембраной отлично подойдет для хранения запаса воды как при использовании централизованного водопровода, так и в автономной системе. При этом он не требует дополнительного оборудования или верхнего расположения. Однако его стоимость значительно выше, чем любой обычной накопительной емкости даже в сочетании с простым насосом.

Объем бака

В случае проблем на линии городского водопровода и отключения воды обычно ремонтные работы выполняются за день-два. Однако аварии случаются и на праздники, и в местах, где быстрый ремонт попросту невозможен, тогда придется ждать куда дольше. Оптимальным будет запас воды на 2-3 дня из расчета использования туалета, поддержания личной гигиены и приготовления пищи.

На семью из трех человек вполне достаточно 100 литров в день при использовании воды в эконом режиме. Для одной стирки требуется приблизительно 80 литров воды, точнее можно узнать в паспорте к стиральной машинке. Аналогично для посудомойки.

Получается, что на 2-3 дня при использовании бытовой техники надо искать накопительную емкость объемом не менее 500 литров, половина кубического метра.

Однако есть ряд ограничений:

• Чем больше объем воды и накопительной емкости открытого типа, тем быстрее она начнет зарастать осадком. Не рекомендуется использовать в быту емкости объемом больше 200-250 литров для долговременного хранения воды.
• Следует учитывать запас прочности перекрытия и несущих стен. Установку бака нужно закладывать еще на стадии проектирования дома.
• При использовании автономного водоснабжения объем накопительного бака, особенно мембранного типа, не должен превышать дебета скважины. Если это правило не получается соблюсти, то обязательно нужна защита насоса от холостого хода.

Накопительные баки мембранного типа ограничены в своем объеме и не способны отдать весь запас сохраненной жидкости. Для формирования запаса свыше 300 литров придется подключить несколько баков меньшей емкости параллельно друг другу.

Общие правила подключения

Устанавливается бак с водой на подготовленной площадке: бетонном основании, перевязанном с фундаментом, или усиленной металлической раме из профилированной трубы. Конструкция должна выдержать полуторный вес бака и воды в нем при полном заполнении.

Входной патрубок может быть любого подходящего диаметра, подача воды происходит под давлением. Выходной патрубок и трубу к водопроводу выбирают диаметром в полтора-два раза больше чем сечение основной линии. Оптимальный размер 32 мм.

Утепление даже самое качественное лишь замедляет снижение температуры в баке. Для предотвращения замерзания воды при установке емкости на неотапливаемом чердаке или на крыше следует использовать любую подходящую систему подогрева труб и самого накопителя.

С централизованным водоснабжением

Любой тип подключения накопительной емкости требует наличия обратного клапана на вводе в дом или квартиру. Именно клапан будет препятствовать вытеканию запасенной воды обратно в трубопровод, а не к потребителю.

Верхнее подключение

Бак устанавливается под потолком первого этажа, этажом выше санузла и кухни или на чердаке. У бака должен быть штуцер в верхней части для подачи воды, еще один чуть выше для сброса в канализацию при переполнении и штуцер в самой нижней части для забора воды.

Уже после ввода фильтра грубой очистки запорного вентиля, счетчика и обратного клапана устанавливается тройник, от которого труба идет к входному патрубку бака, перед штуцером устанавливается запорный вентиль или управляемый клапан.

К выходному штуцеру подсоединяется запорный вентиль и опускается труба обратно к водопроводу, с которым соединяется посредством тройника.

Шланг для сброса излишков опускается в канализацию или выводится за пределы дома в палисадник или дренажную систему.

Для контроля наполнения используется механический клапан с поплавком, аналогичный тем, что используются в бачке унитаза.

Чтобы воспользоваться запасенной водой, достаточно открыть выходной вентиль.

Нижнее подключение

Подключение выполняется идентично первому варианту. Однако на выходе необходимо установить насос для создания в водопроводе дополнительного давления. Перед каждым использованием воды придется включить предварительно насос.

Упростить жизнь поможет готовая насосная станция или дополнение насоса расширительным баком мембранного типа и реле давления.

Нижнее подключение накопительного бака с мембраной

Для подключения бака используется всего одна труба, подсоединенная к водопроводу через тройник с вентилем. Врезка осуществляется так же после фильтра, счетчика и обратного клапана.

Перед использованием необходимо настроить давление в воздушной камере. Делать это необходимо строго в соответствии с инструкцией к выбранной модели. Предварительно изучается нормальное давление в водопроводе, притом с учетом колебаний в течение суток. Берется в итоге среднее значение, которое используется для настройки бака. Только так получится использовать максимум полезного объема бака.

Для автономного водоснабжения

Как и в случае с централизованным водопроводом имеется несколько вариантов подключения.

Водонапорная башня

Накопительный бак устанавливается на уровне 15-20 метров над уровнем земли на укрепленной вышке или чердаке. Вода от скважинного насоса или насосной станции подается непосредственно в бак, а уже с него раздается в санузел и на кухню в доме. Давление в системе обеспечивается перепадом высот между уровнем воды в баке и краном смесителя в доме.

Недостатком является постоянный проход через бак воды, что вызовет со временем накопление осадка, даже если предварительно установить фильтрующую систему.

Преимущество в простоте конструкции и минимуме дорогостоящих элементов, за исключением самой конструкции башни и обязательного утепления бака для защиты от замерзания даже при его размещении на чердаке.

Нижнее подключение накопительного бака

Емкость устанавливается вровень с насосной станцией или на первом этаже в доме. Наполняется она во время обычной работы насоса за счет воды из скважины. Ограничителем является поплавковый выключатель.

Подобный вариант спасает при чрезмерном потреблении воды и снижении уровня воды в скважине или колодце. Однако бесполезен при выключении электричества, так как для подачи конечному потребителю воды из запаса требуется насос.

Мембранный аккумулирующий бак

Мембранный бак для хранения запаса воды устанавливается после насосной станции и обратного клапана, с нижним подключением. Если насосная станция по какой-то причине не работает и не поддерживает давление в системе, то вода поступает с аккумулирующего бака.

В ряде случаев владельцу загородного участка приходится устанавливать незамысловатое, но очень нужное устройство — накопительный бак для водоснабжения дачи.

В сущности, это простейшее изделие и устройством-то назвать нельзя, но в организации автономного водопровода оно может сыграть весьма заметную роль.

Из чего делаются такие баки, как их монтировать и применять – вот тема нашего разговора.

Когда нужен бак-накопитель?

Жителям городских квартир стабильное водоснабжение с постоянным напором представляется чем-то само собой разумеющимся, о чем не стоит и задумываться.

Но для обитателей коттеджных и дачных поселков данный вопрос далеко не всегда решается просто.

Хорошо, если есть надежный и доступный источник воды – подключай к нему насосную станцию и пользуйся вволю.

Но довольно часто условия водоснабжения не являются столь идеальными.

Приведем типичные ситуации:

• дом подключен к централизованному водопроводу, но вода подается не все время, а только несколько раз в сутки;
• на участке организовано автономное водоснабжение, но скважина или колодец имеет недостаточную производительность и быстро пустеет;
• вода подается в дом насосом, но электричество часто отключают.

Пользоваться при таких обстоятельствах водопроводом – сущее мучение: когда вода не нужна – она есть; как только в ней возникает необходимость – не выжмешь ни капли. Вот тут-то и пригодится накопительный бак, который будет играть роль аккумулятора. Функция его довольно проста: в период минимального водопотребления он будет потихонечку запасаться водой, а в часы максимального расхода – поставлять ее в водопроводную сеть.

На загородном участке без скважины не обойтись — водоснабжение необходимо для хозяйственных нужд и полива огорода. Виды бурения и обустройства скважины — технология конструкции, от чего зависит глубина и виды обустройства скважины своими руками.

Какой насос выбрать для скважины для дачи и загородного дома, рассмотрим тут.

А здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/tehnologiy-bureniya-skvazhin.html все об особенностях технологий бурения водозаборных скважин. Виды скважин и методы бурения: роторное, шнековое и другие.

Система водоснабжения частного дома с накопительным баком — схема

Практикуют два способа подключения накопительной емкости к водопроводной системе – с верхним и нижним положением.

С верхним расположением

Бак устанавливается на втором этаже дома или в чердачном помещении. По тому же принципу работают водонапорные башни в деревнях и небольших поселках. Такой вариант имеет следующие преимущества:

• Вода поступает к точкам водоразбора самотеком без применения насоса, при этом система водоснабжения является энергонезависимой (может работать без электричества)
• Емкость легко устанавливать и обслуживать.

Следует сделать оговорку: хотя вода и поступает самотеком, ожидать сильного напора не приходится. Как известно, перепад высот в 10 м создает напор в 1 атм. Таким образом, если разместить бак-накопитель на чердаке двухэтажного дома с потолками высотой 3 м, то давление воды в кране на первом этаже составит приблизительно 0,6 атм., и это без поправки на гидравлическое сопротивление трубопровода. На втором этаже напор будет вполовину меньше.

Накопительная схема водоснабжения с двумя баками

Душ Шарко при такой системе водоснабжения устанавливать бессмысленно, но для дачного домика она вполне сгодится.

Существенный недостаток данной схемы состоит в том, что накопительная емкость занимает полезное пространство. Ведь чердак можно было бы превратить в мансарду или использовать для хранения каких-нибудь вещей или сезонного оборудования. В качестве альтернативного решения можно предложить установку бака на специальной эстакаде вне дома, но это чисто летний вариант.

С нижним расположением

Этот вариант выбирают те, кто стремится все доступное пространство использовать с максимальной эффективностью.

При данной схеме накопительный бак закапывают в землю. На полуметровом слое почвы, которым присыпана емкость, можно выращивать цветы или овощи, так что ни один квадратный метр не пропадет даром.

При этом размеры бака ничем не ограничиваются.

Очевидно, данный вариант также не является безупречным. Прежде всего в схему водоснабжения придется вводить насосную станцию, без которой вода в кран или стиральную машину не попадет.

Второй момент: расположенную под землей емкость трудно ремонтировать и чистить. И последнее: чтобы минимизировать воздействие сил морозного пучения грунт над баком придется утеплять.

Накопительный резервуар, вкопанный в землю

Особенности подземной установки:

• Пластмассовый бак должен иметь круглую форму или ребра жесткости, в противном случае вокруг него необходимо будет соорудить бетонную оболочку.
• В верхней части необходимо предусмотреть отверстия для ревизии и чистки.

Бак следует устанавливать с уклоном до 15 градусов, так чтобы осадочные массы скапливались с одной стороны как раз под люком.

Объем накопительного бака

[sticky-ad id=13532]

При расчете объема накопительной емкости учитывают два фактора:

1. Расход воды в доме или на участке: потребление воды у всех разное, поэтому рекомендовать что-либо однозначно в данном случае нельзя. Для приблизительного расчета можно воспользоваться среднестатистическими данными. Так, в доме со всеми удобствами (кроме кухонной мойки, туалета и ванной учитывают посудомоечная и стиральная машины) за сутки на одного человека расходуется примерно 170 – 200 л воды. При более скромном режиме – только для умывания, питья и приготовления пищи (например, в дачном домике) – потребности сокращаются до 60 – 80 л/сут на человека.
2. «График работы» и производительность источника водоснабжения: как бы мы ни считали свои потребности, хоть двести, хоть триста литров на человека – многое зависит от того, сколько воды поступает из источника. Нет никакого резона тащить на чердак кубовую емкость, если за сутки в нее можно накачать не более 500 л. Без большого бака можно обойтись и в том случае, если перебои с водоснабжением имеют кратковременный характер и существенная доля потребностей в воде покрывается напрямую, без «услуг» накопителя.

Конструкция

Накопители для водоснабжения изготавливают из пищевой «нержавейки» (марка стали – 12Х18Н10Т) либо из пищевой пластмассы.

Материал обязательно должен быть качественным, иначе в воду будут попадать нежелательные химические соединения, что вредно для здоровья людей, потребляющих данную воду.

Особенности конструкции:

1. На входной трубе устанавливают поплавковый кран из тех, какие применяют в бачках унитазов. Если вода в бак закачивается из собственной скважины или колодца, вместо крана устанавливают поплавковый выключатель для насоса.
2. На случай поломки поплавкового механизма ниже входного отверстия врезают переливную трубу, подсоединенную к канализации.
3. Также на входе необходимо поставить фильтр. Существует несколько разновидностей: сетчатые (грязевики), циклоны и центробежные фильтры-насосы. Первая группа применяется при относительно чистой воде, остальные две – при высокой загрязненности. Сетчатый фильтр следует установить и на выходной трубе. Лучше, если он будет расположен на вводе главной трубы в дом непосредственно перед разводкой.
4. В бак с непрозрачными стенками врезают уровень. Он поможет определить, хватит ли воды, к примеру, для стиральной машины.
5. Необходимо обеспечить возможность удаления осадка. Подземные емкости, как уже было сказано, чистятся через расположенный сверху люк. Баки, предназначенные для установки наверху, оснащаются дренажной трубой, которая врезается у самого днища.
6. Заполнение бака следует осуществлять чрез рассеиватель — насадку для душа или садовой лейки. Это предотвратит перемешивание воды с придонным слоем, содержащим осадок.
7. Сверху в емкость врезается вентиляционная труба (дыхало). Она должна быть изогнута так, чтобы входное отверстие было направлено вниз. На входе в вентиляционную трубу следует закрепить сеточку, предотвращающую попадание внутрь бака мусора и насекомых.

Монтаж водопровода

Устройство водопроводной сети выполняется поэтапно.

Если вода добывается из скважины, на ней устанавливается насос.

Его тип зависит от глубины источника:

• до 8 м – поверхностный насос;
• от 8 до 20 м – поверхностный насос с выносным эжектором;
• свыше 20 м – погружной насос.

Всасывающий трубопровод поверхностного насоса должен оснащаться обратным клапаном. Если применяется погружной насос, обратный клапан устанавливают на ведущем к дому трубопроводе.

Накопительная схема с насосной станцией и гидроаккумуляторами

В автоматическом режиме включение и отключение насоса осуществляется согласованными сигналами трех элементов:

• датчика уровня, установленного в скважине;
• реле защиты от сухого хода;
• поплавкового выключателя, установленного в накопителе.

Гибким армированным шлангом диаметром в 1» насос подключается к полиэтиленовому трубопроводу (наружный диаметр – 32 мм), проложенному до накопителя.

Если бак имеет большой объем и устанавливается на междуэтажном перекрытии, под него следует уложить настил из толстых досок, который распределит весовую нагрузку на большую поверхность.

Водоснабжение дома из скважины с накопительным баком

Монтаж поплавкового крана выполняют в следующем порядке:

1. На хвостовик клапана надевается шайба, после чего он вставляется во входное отверстие.
2. Затем с внутренней стороны на хвостовик одеваются: пластина жесткости, вторая шайба и фиксирующая гайка.
3. Теперь с наружной стороны к хвостовику необходимо прикрутить переходник, к которому будет подсоединяться подающий трубопровод.
4. Аналогично устанавливается поплавковый выключатель для насоса.

При верхней установке бак остается подключить к канализации и водопроводной сети. Если бак расположен под землей, необходимо установить и подключить насосную станцию с мембранным гидроаккумулятором. Как и скважинный насос, станция должна иметь защиту от сухого хода, которая отключит ее как только бак опустеет.

Стоимость

Уровень цен на накопительные баки для водоснабжения зависит от их объема и материала изготовления.

Модель объемом 200 литров, выполненная из пищевой пластмассы стоит в пределах 4000 рублей.

Бак большего объема, например, на 700 литров обойдется потребителю примерно в 8000 рублей.

Емкости, выполненные из нержавеющей стали, стоят намного дороже:

• объемом 180 литров – 13700 рублей;
• 635 литров – 30500 рублей.

Однако, несмотря на такую разницу в цене, основная масса потребителей предпочитает именно стальные накопители.

Разводка труб водопровода в частном доме монтируется уже после завершения всех строительных работ. Разводка воды в частном доме — внешняя и внутренняя разводка, монтаж системы.

С санитарными нормами и требованиями по организации защитных и охранных зон источников водозабора вы можете ознакомиться в этой статье.

Видео на тему

—>Поделиться:

В современном мире никого не удивляет система автономной подачи воды. Такие конструкции отличаются практичностью и удобством, но для их обустройства требуется дополнительное оборудование.

Для чего нужен?

Во многих городах вследствие проблем в магистральных водопроводах и насосных подстанциях вода в жилые дома подается по графику. Поэтому людям приходится запасать воду в небольших емкостях – пластиковых бутылках и ведрах. Тем, у кого есть возможность, предлагается решение данной проблемы с помощью установки накопительного бака.

Но данный способ устранит проблему в течение непродолжительного времени, в противном случае бесперебойную работу можно обеспечить только расширительным баком. Подобных устройств на рынке хозяйственных товаров очень много.

Чтобы подобрать наиболее подходящую модель, необходимо изучить все разновидности накопительного бака для водоснабжения и знать их принцип работы.

Также необходимость в установке накопительного бака возникает и в следующих условиях:

• при организации автономного водоснабжения, когда из-за небольшой производительности колодца он быстро пустеет;
• при подаче воды насосной станцией, если происходят частые перебои электричества.

Особенности и устройство

Накопительный бак поддерживает необходимое давление в системе водоснабжения. Чаще всего для этих целей подходит мембранный бак закрытого типа. Он выпускается в виде емкости с резиновой мембраной внутри. Мембрана, в свою очередь, делит емкость на две части, в одной – воздушное пространство, а в другой – вода.

Устройство для водоснабжения применяется в автономных сетях подачи холодной и горячей воды. При перебоях с водой из основного источника накопительный бак восполняет ее из запасов. Резервуар представляет собой полую емкость, которая представлена в различных вариациях и объемах. На емкости имеются патрубки ввода и вывода, очистные устройства – фильтры, вентиляция и техническая ревизия. Более дорогостоящие модели имеют насосные системы.

Уровень воды в резервуаре контролируется с помощью встроенных уровнемеров – электронных и поплавковых. Насосная станция перекачивает жидкость из одного источника в бак-накопитель. Жидкость наполняет резервуар до определенного уровня, после чего происходит срабатывание крана с поплавком, что приводит к завершению процесса водозабора.

Электродвигатель насоса после запуска заполняет камеру для воды. При этом происходит уменьшение отсека для воздуха. Чем меньше воздуха остается, тем больше увеличится давление.

После превышения определенной нормы происходит автоматическое отключение насоса. Он включится только тогда, когда давление снизится до минимального значения. При этом жидкость будет поступать из отсека для воды.

Включение и выключение насоса происходит автоматически. За давлением можно следить по встроенному манометру. Его можно настроить вручную, выбрав оптимальный диапазон давления. Следующие этап – очистка и аэрация воды, после которого вода направляется в систему водоснабжения при регулировании водопроводного крана.

Накопительный бак одновременно выполняет ряд функций:

• стабилизация давления при отключении насоса;
• защита от гидравлических ударов вследствие попадания в водопровод воздуха или перепадов напряжения;
• сохранение определенного количества воды;
• обеспечение износостойкости насоса.

Накопительный резервуар удовлетворяет потребности в воде за счет хранимой в запасе жидкости. При этом насосная система может быть не задействована при небольшом водопотреблении.

Разновидности

Накопительные баки классифицируются по нескольким признакам:

• форма емкости: круглая, цилиндрическая, прямоугольная, нестандартная;
• конструкция: открытая и закрытая;
• материал выполнения: пластик, нержавеющая сталь, металл, полипропилен;
• внутренняя вместимость: 7, 20-30, 50 литров, а также большие емкости на 80, 100, 200, 250, 500 л;
• предназначение: для горячего водоснабжения с электрическими водонагревателями, для холодного водоснабжения, для отопления и систем орошения;
• способ монтажа: размещение по вертикали и горизонтали, внутри помещения и под землей, настенный.

Назначение

Основное предназначение – сбор и хранение воды и других пищевых, технических неагрессивных жидкостей.

Форма и объем

При расчете вместимости накопительного бака необходимо учесть следующие факторы.

1. Расходную норму жидкости: все потребляют воду по-разному, поэтому советовать конкретные значения нельзя. Для приблизительных расчетов можно взять среднестатистические значения.
2. Производительность основного источника воды. Многое зависит от количества жидкости, которое поступает из источника.

Для подземных накопительных баков обязательным условием является округлая или ребристая форма резервуара.

Материалы

Накопительный бак изготавливается из нержавеющей стали или пищевой пластмассы. Материал должен быть высокого качества, в противном случае в питьевой воде будут присутствовать различные токсичные химические элементы, вредные для здоровья человека.

Способы монтажа

Монтаж накопительного резервуара выполняется поэтапно:

• подготовка основания под водяную емкость;
• установка накопительного бака на основу;
• монтаж поплавкового крана;
• проделывание отверстий для трубопроводов;
• вставка запорных вентилей;
• монтаж переливной трубы, которая выводится в канализацию и закрепляется к стенкам резервуара;
• присоединенный бак проверяется на герметичность;
• утепление бака с помощью полистирола или минеральной ваты.

Рассмотрим более подробно конструктивные особенности бака.

1. Всасывающий патрубок должен иметь поплавковый кран. В том случае, если жидкость перекачивается из скважины, используется поплавковый выключатель.
2. При поломке поплавка ниже всасывающего патрубка врезают переливной трубопровод, который ведет к канализационной системе.
3. На всасывании устанавливается фильтрующий элемент. Они выпускаются нескольких видов: сетчатые, центробежные фильтры-насосы и циклоны. Сетчатый фильтр устанавливается при перекачке исключительно чистой воды, а другие – для грязной. Сетчатый рекомендуется устанавливать на нагнетательной линии.
4. В резервуарах с непрозрачными стенами устанавливают уровнемеры для определения оставшегося объема воды.
5. Необходимо позаботиться о способах удаления осадка. Подземные резервуары очищают через верхний люк. Резервуары, установленные наверху, предусматривают дренажные трубы, которые врезаются у днища сосуда.
6. Резервуар заполняется с помощью насадки для душа или лейки, что позволит избежать смешивания чистой воды с осадком.
7. Наверху емкости предусматривается вентиляционный трубопровод или дыхало. Его гнут таким образом, что входной патрубок располагался снизу. На входе дыхала устанавливают сетку для предотвращения попадания в резервуар засорений.

Критерии выбора

Если частный дом имеет несколько этажей, можно установить накопительный резервуар на чердаке. Это позволит обойтись без установки насосной системы. С другой стороны, для лучшего напора придется установить резервуар на определенной высоте. Также возникает вопрос об установке водогрейного оборудования, чтобы зимой жидкость не замерзала.

При выборе бака для водоснабжения в первую очередь необходимо обратить внимание на его характеризующие факторы. При подборе емкости оптимальной вместимости учитывают количество людей, которые будут потреблять воду. Не менее важно знать количество водозаборных участков в квартире: душ, краны, бытовые электроприборы. Также нельзя забывать о вероятности использования воды одновременно несколькими потребителями.

Нужно обратить внимание и на максимальное количество циклов остановки и пуска за 60 минут для насоса.

Подключение к водопроводу

Подключение к водопроводной сети выполняется в несколько этапов. При перекачке жидкости из колодца или скважины на баке устанавливается насос. Его вид зависит от глубины источника воды:

• менее 8 метров – поверхностный;
• 9-20 метров – поверхностный насос с наличием эжектора;
• более 20 метров – погружной.

На всасывающей линии насоса устанавливается обратный клапан. Если бак имеет большую вместимость, под него настилают доски, на которые распределится весовая нагрузка резервуара.

Монтаж поплавкового крана происходит следующим образом:

• шайбу надевают на хвостовик клапана, затем присоединяют к входному отверстию;
• внутрь хвостовика устанавливаются пластина, шайба и гайка;
• снаружи к хвостовику прикручивают переходник, на который присоединен нагнетательный патрубок.

Если накопительный бак устанавливают наверху, то работа завершается после подключения к канализационной и водопроводной системе, а также установки водонагревателя. При подземном варианте установки необходимо подключить насосную систему с аккумулятором мембранного типа. Насосная система должна быть обеспечена защитой от сухого хода.

Важные нюансы

Накопительный бак устанавливается на подготовленном основании из бетона, металлической раме из профилированной трубы. Основание должно выдержать вес емкости, заполненной жидкостью. Патрубок для ввода изготовляется любого диаметра, вода перекачивается под избыточным давлением. Диаметр патрубка для вывода должен быть в два раза больше.

Монтаж утеплительного материала позволит лишь замедлить охлаждение воды в баке.

Для того чтобы жидкость не замерзала, во время установки накопительного резервуара применяют систему подогрева труб и накопительного бака.

Схемы систем

Схема системы водоснабжения с подземным накопителем используется при малом дебете скважин и колодцев или при небольшом объеме жидкости. В данном случае между потребителем и источником жидкости монтируется промежуточный пластиковый резервуар. Вместимость резервуара находится в диапазоне 200-1000 литров в зависимости от потребности в воде жителей. Суточный объем потребляемой воды на каждого человека в среднем составляет около 200 литров.

Резервуар устанавливается как внутри дома, так и во дворе, в почве. Установка под землей обладает следующими достоинствами:

• возможность применения резервуаров большой вместимости;
• не занимает большого пространства;
• не требует дополнительного подогрева в зимнее время года.

Подземный бак должен быть ребристым, круглым, благодаря чему обеспечивается механическая прочность от давления почвы. Бак, установленный под землей, тяжело подвергается промывке. Если всасывающий патрубок находится внутри, то там всегда будет оставаться небольшое количество жидкости. Эта проблема решается подключением подающего патрубка через стенку резервуара. Но при этом необходимо установить на всасывании сетку-фильтр.

Схема системы водоснабжения с накопительным резервуаром внутри помещения выглядит намного проще, чем подземная система водопровода. Бак, располагающийся внутри дома, легко чистить и мыть. Дополнительный напор воды можно обеспечить, подняв бак на некоторую высоту.

В резервуаре должны быть предусмотрены клапан для подсоса воздуха, слив жидкости в канализационную систему и трубопровод резервного слива в канализацию. На оборудовании часто устанавливают аэратор, а вода поступает через лейку. Это позволяет улучшить качество жидкости. Также в резервуаре можно расположить крупный щебень. Это улучшит противомикробную защиту и качество воды.

Централизованное водоснабжение

Для подключения накопительного оборудования очень важно наличие обратного клапана на входе в помещение. Он предотвратит обратное движение жидкости в трубопровод. При верхнем подключении накопительный резервуар устанавливается на чердаке или под потолком. Он должен иметь верхний патрубок для подачи жидкости, чуть выше – штуцер для сброса в канализационную систему, в нижней части – для водозабора.

Выходной патрубок должен быть снабжен запорной арматурой. Он опускается в водопроводную систему, где присоединяется с помощью тройника. Для потребления воды необходимо просто закрутить вентиль на выходе.

Нижнее подключение проводится аналогично верхнему. Но на выходном штуцере устанавливается насосная станция для повышения давления. Перед каждым потреблением жидкости необходимо включать ее.

При нижнем подключении резервуара мембранного типа работы ведутся только с одной трубой, которая соединяется с водопроводной системой посредством тройника. Перед потреблением следует отрегулировать давление в воздушном отсеке, делается это только в соответствии с инструкцией производителя.

Автономное

Как и с централизованным водоснабжением, подключение проводится несколькими способами.

1. Водонапорная башня. Резервуар устанавливается на высоте около 20 метров на чердаке или специальной вышке. Жидкость от насоса будет поступать сразу в бак, а от него – в санузел, на кухню. Необходимое давление возникает за счет перепадов высот между уровнем жидкости и краном смесителя.
2. При нижнем подключении бак устанавливается на одном уровне с насосом или на нижнем этаже. Заполнение водой из скважины происходит после включения насоса.
3. Аккумуляторный бак мембранного типа устанавливается после насоса и обратного клапана. При отсутствии давления в системе жидкость будет поступать из аккумуляторного бака.

Советы профессионалов

• При выборе водяного бачка следует обратить внимание на модели известных производителей. Более дешевые варианты могут стать причиной больших расходов. Особенно важно учесть качество каучука, который представляет основу мембраны. От этого материала зависит длительность эксплуатации накопительного бака и качество воды.
• При самостоятельной установке накопительного резервуара нужно позаботиться о возможности демонтажа присоединяемой трубы для последующего ремонта или замены.
• Не менее важно заземление оборудования, это позволит избежать электрической коррозии. Линия подпитки присоединяется к циркулирующему контуру системы.

О том, как обеспечить бесперебойное водоснабжение накопительного бака, смотрите в следующем видео:

Зачастую для дома нужен водяной накопительный бак. При снабжении водой с помощью насоса из скважины или из колодца, в системе обязательно подобное устройство – гидроаккумулятор. Он является помощником №1 для насоса. При снабжении от центрального водовода, гидроаккумулятор, строго говоря, не нужен. Но в обоих случаях, хозяева непрочь обзавестись запасом воды в накопительном баке в объеме литров на 250. Рассмотрим, как это достигается.

Запас воды в доме – какой объем

Многие сходятся во мнении, что средний подходящий объем запаса воды в накопительном баке – 250 литров. Этого хватает для массового расхода, например, на мытье автомобиля и уборку, на наполнение ванны…  В то же время вода не будет застаиваться, будет более быстрый ее обмен и прибытие свежих порций.  150 – 200 литров обычно маловато (но при хорошем колодце сойдет), особенно при не частой подаче воды в дом от водовода – раз в сутки или реже. В таком случае рекомендуется подобрать объем ближе к 300 литрам.

Какой накопительный бак выбрать

Металлические из нержавейки, или покрытые эмалью водонакопительные емкости дорогие. Их используют, в основном для хранения большого запаса горячей воды. Для холодной воды чаще подходят баки (со знаком пищевые) из полипропилена. Но здесь важно выбрать качественную вещь, не из «пахнущей пластмассы», которая годится только для сугубо технической воды.

Такие накопительные баки снабжаются одной большой горловиной и могут быть разных форм. Чаще пластиковые емкости для использования в качестве водонакопителя выбирают приземистыми, с большой площадью опоры.

Типичные места установки и схемы обвязки водонакопительных баков

• Можно увеличить высоту на метр — другой и установить бак для воды на чердаке (мансарде). Если это не отапливаемое, то несложно достигнуть незамерзания, укрыв в кожухе из пенопласта (деревянный каркас обклеенный) который сопрягается с утеплением перекрытия. Под баком непосредственно удаляется все значительно мешающее доступу тепла из дома. Автоматизировать заправку водонакопителя можно поплавковым выключателем, что достигается и самостоятельно.

• Установка на полу или в подвале. Здесь нужен насос, который и создаст давление в сети водоразбора. Включается обычно кнопкой. Возможно также, он снабжается своим гидроаккумулятором и реле включения, что значительно упрощает пользование водой именно из бака.

Гидроаккумулятор

Гидроаккумулятор не только обеспечивает редкие включения снабжающего насоса, но и может служить резервом воды. Чем больше прибор, тем лучше, но и цена растет значительно. Важно, что в нем может храниться вода питьевого качества – герметичная система. Обычная схема для дома – насос – фильтр – гидроаккумулятор – пищевая вода. Сюда же подключается после насоса второе ответвление – накопительный бак, который заполняется под контролем человека, но разбор может быть организован как угодно, в том числе и с дополнительным насосом.

Водонагреватель

Зачастую в домах, как и в квартирах не мудрствуя лукаво, устанавливают водонагреватели электрические закрытого типа, которые также служат накопителями воды на всякий случай. Установка проста, — зато теплая вода может быть и вне отопительного сезона, независимо от отопления….

Дополнительно – как сделать ГВС в доме

Содержание:

Для чего необходим накопительный бак для водоснабжения частного дома, расположенного за городом – вопрос, которым никого не удивишь. Потому что эти емкости сегодня есть практически на любом загородном участке. И выполняют они функции обычного накопителя воды. А все дело в том, что проблем с водоснабжением за городом немало и связаны они с отсутствием центральной водопроводной системы в загородных поселках. Даже если водопровод присутствует, то работает он неважно. Частые отключения подачи воды – проблема номер один.

</p>

Сегодня многие жители загородных домов сооружают локальные водопроводные сети, избирая источником воды колодцы или скважины. Но и это не гарантия, что из крана будет постоянно течь вода под необходимым напором. Почему? Причин тому несколько.

• Малый дебит источника воды, который не дает возможность постоянно производить забор в необходимом количестве.
• Отключение электроэнергии становится причиной отключения насосов.
• Забивается скважина или колодец, выходит из строя оборудование или магистральный трубопровод.

То есть, получается так, что всегда найдутся причины, чтобы в доме не было воды. И эти причины периодически сменяют друг друга, а иногда срабатываются сразу несколько. Некоторые из них можно тут же исправить, другие ждут своего исправления по несколько дней. Поэтому накопитель воды для дома – это единственно правильное решение, когда ставится задача обеспечить дом необходимым количеством воды в бесперебойном режиме.

Конструктивные особенности накопительного бака

Необходимо отметить, что в систему водоснабжения частных домов устанавливаются сегодня разные накопительные баки. Это могут быть простые емкости из металла или пластика, в которых устанавливается два патрубка: один предназначается для заливки воды внутрь емкости, он располагается в верхней части, второй называется сливным, и располагается в нижней части.

Через первый вода заливается в накопительный резервуар, поэтому он напрямую соединен с трубопроводом подачи. Нижний соединяется с канализационной системой. Его предназначение – это сброс грязной воды, осадка и загрязнений, которые появляются в процессе чистки бака. Обязательно в конструкции присутствует и люк, через который емкость и очищается. В некоторых моделях устанавливается третий патрубок, он служит в качестве системы перелива. Срабатывает данный патрубок воду лишь в том случае, если бак переполняется водой. Он также соединен с системой канализации.

</p>

Правда, сегодня накопительные баки данного типа – это конструкции, в которых устанавливается поплавковый включатель. Он регулирует подачу воды в сам резервуар, отключая или включая работу насоса. Но переливной патрубок в этих моделях все равно устанавливается на случай выхода из строя поплавкового выключателя.

Есть еще несколько дополнительных элементов в конструкции накопителя.

• Сетчатый фильтр, который отвечает за задержку взвешенных частиц. Его обычно устанавливают на входящем патрубке.
• Дыхательный клапан или вентиляционный патрубок. Его назначение – впускать в емкость воздух, потому что выходящая вода создает внутри бака вакуум, который может сплющить стенки резервуара. К примеру, в пластиковых баках устанавливается в крышке именно дыхательный клапан. Вот он на фото ниже.




• Еще один элемент – рассеиватель. Его также устанавливают на подающем патрубке прямо на входе. Его назначение – предотвратить бурление воды, которое может привести к смешиванию с осадком, находящемся на дне резервуара.

Забор воды из таких накопительных баков производится через трубу, которая опущена в сам резервуар, а ее свободный верхний конец торчит из верхней крышки или сбоку конструкции. При этом выдерживается одно очень важное условие: нижний конец, используемый для забора воды, располагается выше, чем сливной патрубок. Таким образом, определяется мертвый слой, который никогда в систему локального водопровода не попадет. Именно в этом слое оседают твердые взвешенные частицы.

Важной составляющей таких моделей – это правильная их установка. Все дело в том, что это просто бак, куда заливается вода. Сама собой она не будет перемещаться по трубопроводам, для этого потребуется давление внутри системы. Создать его можно двумя способами:

1. Установить после бака насос, который и будет перекачивать воду в водопровод.
2. Установить сам бак на постамент, создав систему переливающихся сосудов.

Первый вариант хоть и является эффективным, но зависит опять от подачи электроэнергии. И если все же используется именно он, то накопитель воды для дома можно устанавливать в любом месте. К примеру, вот так под землей, как показано на фото ниже.

Возможен вариант установки бака и откачивающего насоса в кессон для скважин, при условии, что размеры бака и насоса позволят его туда поместить. В этом случае кессон будет выполнять защитную функцию не только для скважины, но и для бака с насосом. Такой способ удобен, поскольку основные узлы системы будут находиться в одном месте. Но для правильной работы кессона следует поместить его ниже глубины промерзания почвы – это дополнительные работы. Плюс питающая труба закладывается на таком же уровне. Поэтому при неисправностях ее придется целиком откапывать.

</p>

Чаще же всего водные резервуары устанавливаются на постаментах. Это дает возможность всегда иметь в наличии воду в необходимом объеме с необходимым давлением. Оптимально считается, если установить накопительный бак в чердачном помещении. Правда, это определенные неудобства его монтажа и обслуживания, но именно так можно гарантировать бесперебойную работу водопроводной сети.

Внимание! Если чердак дома является помещением неотапливаемым, то бак и трубы надо обязательно утеплять.

Гидроаккумуляторы

В настоящее время производители стали предлагать так называемые мембранные баки для водоснабжения загородных домов. Это емкости закрытого типа, внутри которых установлена резиновая мембрана. Их обычно называют гидроаккумуляторами.

</p>

Принцип работы такого резервуара для воды очень прост.

• Патрубок, через который жидкость поступает в бак, соединен напрямую с мембраной. То есть, вода будет поступать в нее и не будет соприкасаться со стенками самого бака.
• При этом мембрана при заполнении водой будет растягиваться до объема самой накопительной емкости.
• Между стенками бака и мембраны закачен воздух. Закачка производится на заводе-изготовителе. Его основные функции – создавать давление на стенки резиновой емкости, чтобы выдавливать воду из нее. По сути, получается так, что мембранный расширительный бак для водоснабжения дома – это своеобразный прибор, который создает вместо насоса давление в системе локального водопровода.

Чтобы было понятно, о чем идет речь, надо ознакомиться с нижним фото, на котором четко показан принцип работы гидроаккумулятора.

</p>

Сама мембрана изготавливается из специальной резины на основе бутила, который является бактерицидным материалом, так что можно гарантировано говорить, что вода внутри мембраны не будет подвергаться негативному воздействию каких-либо микробов или бактерий. Внутрь камеры обязательно устанавливается пневмоклапан. С его помощью регулируется давление внутри системы.

Внимание! Гидроаккумуляторы собраны таким образом, чтобы их можно было легко разобрать на случай профилактики или ремонта, не сливая воду из полости резиновой емкости.

Существует большое количество производителей, которые занимаются производством накопительных баков закрытого типа. И каждый предлагает свои модели, но принцип работы у них один и тот же. К примеру, на рынке сегодня можно приобрести гидробаки для системы водоснабжения вертикального положения или горизонтального. Главное – правильно подобрать бак по объему, чтобы обеспечить водой дом.

</p>

И несколько дополнительных рекомендаций.

• Устанавливая накопительный бак закрытого типа в систему локального водопровода дома, необходимо правильно подобрать диаметр подающей трубы и входного патрубка. Если по каким-то причинам сделать это не удается, то придется монтировать между ними переходник.
• В гидроаккумуляторах объемом выше 100 л специально устанавливается клапан, с помощью которого стравливается воздух из мембраны. Он может выдерживать давление до 2 атм. Этот воздух выделяется из воды и занимает некоторый объем, уменьшая общий объем бака. В приборах меньшего объема такого клапана нет, поэтому рекомендуется на водопроводной линии после накопительного резервуара установить стравливающий кран или тройник.

К вопросу, какой из мембранных расширительных баков для водоснабжения лучше: вертикальный или горизонтальный? На работу водопровода это не влияет, выбор будет зависеть от места установки прибора. То есть, удобства расположения.

Схемы установки накопительных баков закрытого типа

Так как разговор идет о системе водоснабжения загородного дома, то необходимо учитывать, что чаще всего здесь организуется локальный водопровод, качающий воду из скважины или колодца. На фото ниже показана схема установки расширительной емкости, которая соединена к погружному насосу, расположенном в колодце.

</p>

В чем преимущество данной схемы? Необходимо учитывать тот факт, что насос работает при снижении давления внутри водопроводной сети. То есть, включается потребитель, тут же включается насос. И чем чаще потребляется вода, тем чаще включается и отключается насосная установка. Но по паспортным данным это оборудование может включаться 5-20 раз в час в зависимости от марки и модели. А что делать, если включений было больше. Это обязательно приведет к выходу из строя насоса, к тому же он при такой системе работает практически вхолостую.

Установленный в систему накопительный бак закрытого типа решает проблему, потому что закаченная вода в мембранный резервуар уже находится под давлением, а значит, оно будет действовать и на всю водопроводную трассу. То есть, пока в баке есть давление, насос качать воду не будет, включения и отключения упадут до минимума. К тому же сам гидроаккумуляторный бак сглаживает давление в сети при пуске насоса. А это отсутствие гидравлических ударов, которые могут вывести из строя весь водопровод.

По понятным причинам, гидроаккумуляторы являются более эффективными накопительными приборами для воды, чем обычные емкости. Но стоят они дороже, регулировать пределы давления, не имея знаний и опыта, нельзя. Можно сбить регулировку. Да и устанавливать их надо правильно.

</p>

В этом плане обычные резервуары и проще в обслуживании, и проще в монтаже. Стоят они недорого в зависимости от размеров. Такой накопительный бак можно изготовить даже своими руками. Кстати, к накопительным резервуарам можно отнести не только готовые изделия, которые продаются во всех строительных магазинах, или изготовленные емкости своими руками. Под них можно использовать колодцы или забетонированные емкости. Основное требование к этим сооружениям – полная герметичность конструкции, обеспечить которую при правильном подходе к строительству несложно.

То есть, получается так, что накопительный бак для водоснабжения дома – это достаточно широкий модельный ряд конструкций. Выбрать под необходимые нужды одну из них проще простого. Главное понимать, что многое будет зависеть от финансовых возможностей потребителя. Жизнь показывает, что пластиковые накопители для воды – оптимальный вариант в этом случае. Это дешево, это гарантия прочности и долгосрочной эксплуатации, это огромный выбор в плане объема бака. Сюда можно приплюсовать простоту установки и обвязки, не требующей использования сложных технологий и инструментов.

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—> Используемые источники:

• https://udobnovdome.ru/nakopitelnyj-bak-dlya-vodosnabzheniya/
• https://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/nakopitelnyj-bak-dlya-vodosnabzheniya.html
• https://stroy-podskazka.ru/vodosnabzhenie/oborudovanie/nakopitelnyj-bak/
• http://teplodom1.ru/otoplraznoe/651-nakopitelnyj-bak-dlja-holodnoj-vody-kak-vybrat-i-ustanovit.html
• http://otepleivode.ru/vodosnabzhenie/nakopitelnyiy-bak-vodosnabzheniya.html
