Для обеспечения дома необходимым количеством горячей воды применяют дополнительное устройство – бойлер косвенного нагрева (БКН). Его использование можно считать одним из самых рациональных и экономически оправданных.

Постараемся выяснить, какая схема обвязки бойлера косвенного нагрева наиболее эффективна и как подключить оборудование, чтобы избежать распространенных ошибок.

Выбор бойлера косвенного нагрева

Перед покупкой и подключением буферного бака-аккумулятора (как еще называют БКН) следует разобраться в конструкционных особенностях наиболее популярных видов. Дело в том, что существует много типов оборудования, в том числе и комбинированные модели, которые работают от систем отопления и альтернативных источников энергии одновременно.

Мы рассмотрим традиционные бойлеры со змеевиком, использующие в качестве нагревателя горячую воду.

Особенности конструкции и принцип работы

Что значит косвенный нагрев? Устройства с прямым нагревом функционируют посредством подключения к электричеству или газовой горелке, у БКН другой источник тепла. Вода нагревается за счет подключения к ГВС, то есть получается, что источником является теплоноситель – горячая вода (или ее заменитель).

Внешне БКН напоминает стандартный водонагреватель – то есть обладает бочкообразной формой, хотя современные модели более эргономичны. Для удобства использования и установки им придают прямоугольную конфигурацию

Если рассмотреть новые модели известных марок, то можно заметить, что газовые котлы и бойлеры КН часто имеют одинаковый дизайн. Их монтируют рядом или один под другим – так можно сэкономить на площади размещения.

Основной элемент, выполняющий функцию нагрева, – стальной или латунный теплообменник (змеевик) с большой площадью поверхности, который располагается внутри металлического, покрытого защитным слоем эмали бака. Чтобы охлаждение воды не происходило слишком быстро, с внешней стороны корпус окружен слоем теплоизоляции, а некоторые модели – и кожухом.

Если вы хотите, чтобы вода в бойлере нагревалась быстро, выбирайте модель с несколькими теплообменниками, а чтобы медленно остывала – с качественной теплоизоляцией

Важной деталью, которой сейчас оборудуют большую часть нагревательных приборов, является магниевый анод. Стержень, закрепленный в верхней части устройства, защищает металлические детали от образования коррозии, в результате водонагреватель служит намного дольше.

Барьерами от действия высокого давления являются предохранительный клапан и встроенный термостат. Если бак не оборудован группой безопасности, ее устанавливают отдельно, при обустройстве обвязки.

Галерея изображенийБойлер косвенного нагрева подключается к трем коммуникационным системам: к холодному водоснабжению, к отоплению и к ветке с горячей водойБойлер косвенного нагрева — экономное оборудование. Сам он не вырабатывает тепло, за подготовку горячей воды в нем отвечает теплоноситель, рекрутируемый из системы отопленияБойлер косвенного нагрева обеспечивает поставку горячей воды стабильной температуры в любое время суток. Однако из-за того, что горячее водоснабжение не используется ночью, в систему должен быть включен расширительный бак для ГВСПри достижении необходимой для ГВС температуры срабатывает датчик, который отдает команду на перекрытие теплоносителя. Он не будет поступать в бойлер, пока температура воды не понизится до предельных значенийПодключение бойлера к коммуникациямРабота водонагревателя в паре с котломПрименение в обвязке расширительного бачкаАвтоматика косвенного бойлера

Часто вода, циркулирующая в системе обогрева, не превышает 65-70 °С. Многие сомневаются в ее эффективности, когда она выступает в качестве источника тепла для нагрева в БКН. На самом деле указанной температуры достаточно, потому что скорость и величина передачи тепла во многом зависит от площади (довольно большой) соприкосновения змеевика с водой.

Как происходит процесс нагревания? Холодная вода, предназначенная для нагрева, поступает через отдельное отверстие и заполняет всю емкость. Из котла в теплообменник также поступает вода, но уже нагретая. Горячие стенки змеевика передают тепло холодной воде, которая на выходе уже имеет температуру, пригодную для принятия душа или мытья посуды.

Преимущества оборудования с управлением

Возможность управления – характеристика, которая влияет на сборку всей системы нагрева воды. Существуют два типа БКН: простые (более дешевые) и со встроенной функцией управления.

Управление процессом нагрева обязательно, если основное нагревательное устройство – например, газовый или твердотопливный котел – не имеет блока управления

Отличительной особенностью управляемых моделей является дополнительное оснащение датчиком температуры и возможностью подачи/остановки подачи воды в теплообменник. Такое оборудование работает в автоматическом режиме.

Для пуска необходимо подключить:

• вход/выход для горячей воды из ГВС;
• подачу холодной воды в бак;
• коллектор для распределения нагретой жидкости на выходе.

После этого можно запускать бойлер – вода начнет нагреваться.

Если котел функционирует в автоматическом режиме, в управлении бойлером нет необходимости. Но его все равно лучше оснастить датчиком температуры, для этого предусмотрено место в корпусе

Процесс подключения и обвязки бойлера косвенного нагрева происходит одним из способов (описание – ниже).

Как управление может влиять на температуру воды? Практически никак. Максимальное значение, которого может достигать температура на выходе, не превышает параметров теплоносителя в системе ГВС. Скорее всего, она будет ниже на 1-2 °С.

Если необходим более интенсивный нагрев (это может произойти, если котел обычно функционирует в низкотемпературном режиме), то лучше выбрать модель со встроенным ТЭНом.

Такое оборудование целесообразно покупать вместе с котлами, работающими на твердом топливе (вода остается горячей даже после остывания котла).

Разновидности устройств с дополнительными функциями

Баки с простой конструкцией – это лишь часть ассортимента, представленного на рынке водонагревательного оборудования. Существует множество моделей бойлеров, функции которых очень полезны для интеграции в систему ГВС.

Например, одно из назначений более дорогих моделей – аккумуляция тепла. Если возможны перебои с электроэнергией или суточные потребительские тарифы слишком высоки, режим аккумуляции будет очень полезен. Конструкционные особенности таких моделей – усиленная теплоизоляция и увеличенный объем резервуара (300 л и более).

Еще один вариант, реализующий наиболее быструю подачу горячей воды к точкам водоразбора, – бойлер с рециркуляцией. В отличие от обычной конструкции, данная оснащена тремя патрубками сообщения с системой горячего водоснабжения. По двум подается горячая вода, по одному – холодная. Подача воды осуществляется с помощью насоса.

При использовании модели с рециркуляцией можно обустроить дополнительный полезный контур, например, для монтажа полотенцесушителя.

Реже, чем устройства со змеевиками, встречаются модели типа «бак в баке». Емкость с водой, которую необходимо нагреть, находится внутри, обогревающий контур – снаружи

Вода в таком баке нагревается быстрее, чем в агрегатах с теплообменником, но и стоимость его выше.

Размер бака и его значение

Цилиндрические и кубические баки отличаются своими размерами. Их объем указывается в литрах: существуют небольшие модели на 80-100 л, но есть и громоздкие, вмещающие до 1400-1500 л. Размер подбирают, исходя из потребности семьи в горячей воде.

Габариты важны при монтаже. Для настенной установки подходят только легкие модели – до 200 л, все остальные имеют напольное исполнение. И горизонтальные, и вертикальные настенные устройства в комплекте имеют специальные крепления, напольные оснащены ножками или небольшой подставкой.

Патрубки, необходимые для подключения воды и теплоносителя, обычно выводят сзади и сверху, чтобы было удобнее присоединять бак к трубам. Лицевая панель у ряда моделей оснащена датчиком температуры (реле) и техническим отверстием

Прямоугольные агрегаты занимают чуть меньше места, чем цилиндрические, за счет плотного примыкания к трубам.

Нюансы устройства обвязки

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

Галерея изображенийСложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлереХолодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадкаПосле грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 барПеред входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потокаДля того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давленияЧтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температурыДля того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателяЕсли расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуациюЦиркуляционные и нагнетающие насосыГрязевик для очистки холодной водыРедуктор давления воды в водоснабженииОбратный клапан перед входом в бойлерПредохранительный клапан и мембранный бачокТрехходовое смесительное устройствоДвухходовый термостат контура отопленияДополнительный проточный теплообменник

Принцип подключения с приоритетом

Перед тем как установить в систему ГВС бойлер косвенного нагрева, необходимо выбрать принцип его подключения: с приоритетом или без. В первом случае, когда возникает необходимость в быстром получении большого количества горячей воды, весь объем теплоносителя прокачивается через змеевик БКН, вследствие чего вода нагревается гораздо быстрее.

После того как температура воды достигла необходимой отметки (измеряют термостатом), существует способ перенаправления потока в радиаторы.

Подключение без приоритета не дает возможности прохождения всего объема теплоносителя, и бойлер обслуживает только часть общего потока. При оборудовании такой схемы вода нагревается дольше.

Схема подключения БКН без приоритета: к бойлеру подведен отдельный контур, поэтому возможности отсечь радиаторы (или другие обогревательные устройства) не существует

Приоритетная схема является более эффективной, так как она дает возможность быстро нагреть необходимое количество воды без ущерба для отопления. Если отопительные приборы отключить на 30-50 минут, температура в комнатах за такой короткий промежуток времени вряд ли понизится, зато нагретой воды будет достаточно.

Единственное условие для оборудования схемы с приоритетом – мощный котел.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

• подготовить место установки (на полу или на стене);
• сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
• встроить тройник и клапан сброса давления, закрепив соединения герметиком;
• прикрутить краны горячей (сверху) и холодной (снизу) воды;
• подключение к источнику электроэнергии, установить термостат и автоматику;
• выбрать режим нагрева;
• протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Выводы и полезное видео по теме

Как определиться со схемой подключения и правильно установить оборудование, подскажут следующие видеоролики.

Общая информация о схемах подключения:

Практические советы по подключению техники:

Как правильно сделать обвязку бойлера косвенного нагрева можно узнать из следующего видеоролика:

Профессиональный обзор бойлера на 80 л:

Кроме установки и подключения БКН потребуется регулярное обслуживание. Оно заключается в промывке внутренней полости бака, удалению отложений и накипи, замене магниевого анода. Уход за оборудованием не требует больших усилий. Если обвязка выполнена верно, скорый ремонт не потребуется, но при возникновении проблем с оборудованием рекомендуем обратиться к специалистам.

Появились вопросы по обвязке бойлера косвенного нагрева, нашли неточности или есть что посоветовать посетителям нашего сайта? Пожалуйста, оставляйте свои комментарии ниже.

Содержание:

Для повышения эффективности систем отопления и горячего водоснабжения в их оснащение включают рециркуляционный насос, задача которого состоит в том, чтобы не только повысить давление транспортируемой по ним среды, но и обеспечить ее циркуляцию в непрерывном режиме. В некоторых случаях (в частности, при обустройстве автономных систем горячего водоснабжения и отопления) только рециркуляционный насос способен справиться с этой задачей.

Циркуляционный насос в системе горячего водоснабжения

Прежде чем оснащать рециркуляционным насосом систему горячего водоснабжения или отопления, следует разобраться в том, как устроено данное оборудование. Желательно также изучить принцип работы циркуляционного насоса.

Назначение и область применения

У насосов для рециркуляции горячей воды очень важная функция. При помощи таких устройств обеспечивается работа в требуемом режиме замкнутых трубопроводов, по которым транспортируется горячая вода. Нагнетая жидкость в трубопровод за счет вращения специальных элементов, рециркуляционные электронасосы повышают напор перекачиваемой ими жидкой среды и, соответственно, скорость ее перемещения.

Чаще всего рециркуляционными насосами оснащают системы отопления, что позволяет повысить не только эффективность, но и экономичность последних. Большинство таких систем, как известно, работает за счет теплоносителя, который, перемещаясь по трубопроводу, отдает тепло в помещение. Нагрев теплоносителя (в данном случае перед его подачей в трубопровод) обеспечивается котлом, бойлером или водонагревателем. После прохождения всего отопительного контура вода должна вернуться к нагревательному оборудованию, где ей снова придается требуемая температура.

Схема рециркуляции ГВС

Без использования специального насосного оборудования циркуляция воды в системе отопления будет протекать медленно, а в некоторых случаях может вообще не протекать, так как напор потока теплоносителя, никаким образом дополнительно не увеличиваемый, будет гаситься элементами трубопровода. Результат этого – неравномерно прогретые отопительные трубы и, соответственно, некомфортная температура в помещениях дома.

Циркуляционный насос для горячего водоснабжения повышает напор и давление горячей жидкости, перемещающейся по замкнутому трубопроводному контуру. Особенно актуально применение циркуляционных насосов для горячей воды в трубопроводных системах домов площадью более 200 м², в которых имеется несколько точек водозабора, а бойлер установлен в отдельном помещении или в подвале. Вода в таких трубопроводах (как правило, достаточно протяженных), если в них не предусмотрена система рециркуляции при помощи специального насоса, остывает достаточно быстро. Это приводит к тому, что при открытии крана приходится долго ждать, пока из него польется нагретая до требуемой температуры жидкость.

Кроме того, при открытии сразу некоторых кранов в водозаборных точках напор воды в них падает, потому что давление жидкости, перемещающейся по трубопроводу самотеком, ничем дополнительно не поддерживается. Для решения именно таких проблем, с которыми сталкиваются владельцы частных и жители многоквартирных домов, предназначен насос ГВС, обеспечивающий принудительное перемещение, а также создание стабильного напора и давления воды в системе горячего водоснабжения.

Рециркуляционный насос не следует устанавливать вблизи баков и водонагревателей, тепло от которых может действовать на термостат

Использование циркуляционного насоса для отопления и горячего водоснабжения частного дома, кроме вышеперечисленных преимуществ, позволяет экономить на затратах на энергоносители. Поскольку в системах с рециркуляцией вода от котла транспортируется по трубам принудительно и значительно быстрее достигает всех точек водозабора и радиаторов отопления, ее температура при такой транспортировке снижается незначительно. Котлу, если в обслуживаемом им трубопроводе предусмотрена принудительная рециркуляция воды, требуется меньше времени, чтобы нагреть ее, соответственно, расход энергоносителей, используемых для работы нагревательного оборудования, снижается.

Насосы для циркуляции горячей воды активно используются для оснащения систем «теплый пол», схема которых предполагает наличие протяженного трубопроводного контура сложной конфигурации, состоящего из труб небольшого диаметра. Насос циркуляционный в таких случаях обеспечивает постоянное движение теплоносителя по трубам.

Циркуляционный насос является обязательным элементом системы теплых полов

Особенности конструкции

Для циркуляции ГВС используются преимущественно центробежные насосы с «мокрым» ротором. У такого циркуляционного насоса принцип работы довольно прост.

• Вода, поступающая в камеру рециркуляционного насоса через входной патрубок, захватывается лопатками рабочего колеса, вращение которому сообщается от вала приводного электродвигателя.
• На воду начинает воздействовать центробежная сила, которая отбрасывает ее к стенкам рабочей камеры, где создается повышенное давление.
• Под воздействием давления, сформированного центробежной силой, жидкость выталкивается в напорную магистраль рециркуляционного насоса.
• Всасывание в рабочую камеру очередной порции горячей воды происходит за счет того, что в центральной части такой камеры при протекании вышеописанных процессов создается разрежение воздуха.

Устройство центробежного циркуляционного насоса с «мокрым» ротором

Следует иметь в виду, что для отопления и ГВС не подойдет обычный центробежный насос для воды, так как условия эксплуатации такого оборудования не предусматривают высокой температуры перекачиваемой жидкости. Для изготовления насосов, при помощи которых осуществляется рециркуляция горячей воды, используются материалы, отличающиеся устойчивостью к повышенным нагрузкам и воздействию высоких температур. Кроме того, такие электронасосы, работающие преимущественно внутри помещений, должны отличаться малошумностью, чтобы не делать условия проживания в частном или в многоквартирном доме дискомфортными. Не менее важными характеристиками электронасосов для циркуляции ГВС являются компактность и экономичность в плане потребления электроэнергии.

Подбирая насосное оборудование, которое должно будет работать с горячей водой, также следует иметь в виду, что насосы для рециркуляции ГВС по условиям эксплуатации отличаются от устройств, используемых для оснащения отопительной системы. Так, модели насосов для котельной рассчитаны на перекачивание воды, температура которой доходит до 90°, в то время как устройства, обеспечивающие циркуляцию ГВС, могут работать с жидкой средой, нагретой до 65°. Таким образом, они не взаимозаменяемы, хотя при необходимости электронасос для отопления можно использовать для обеспечения циркуляции горячей воды в системах ГВС. Однако производить замену таких устройств в обратном порядке нельзя.

Бытовые насосы предназначены для рециркуляции воды в небольших системах горячего водоснабжения

Основные характеристики

Выбирая циркуляционный насос для ГВС или отопления, следует обращать внимание на следующие характеристики:

• производительность – количество жидкости, которое рециркуляционный электронасос способен перекачать в единицу времени (м³/час или литр/мин);
• напор или создаваемое насосом давление жидкой среды (метры водяного столба или Па);
• мощность, потребляемая рециркуляционным насосом (Вт);
• способ управления устройством (посредством таймера или датчика температуры).

Поскольку рециркуляционными насосами перекачиваются небольшие объемы жидкости, которая перемещается в отопительных трубах или водопроводе с небольшой скоростью, то высокие мощность и производительность таким устройствам не требуются. Так, для поддержания температуры воды в бытовых системах отопления и водопотребления, длина которых не превышает 40–50 метров, будет вполне достаточно рециркуляционного насоса с производительностью 0,2–0,6 м³/час.

Насос Grundfos с пропускной способностью 3.3 куб. м/час

В плане потребления электричества насосы для котельной и ГВС также экономичны, так как их мощность в зависимости от модели составляет от 5 до 20 Вт. Этого вполне достаточно для того, чтобы водяной электронасос был в состоянии обеспечивать эффективную циркуляцию по трубам горячей воды в частном доме.

Очень важно правильно подобрать циркуляционный насос по такому параметру, как напор потока жидкой среды, который он способен создавать.

Чтобы правильно выбрать насос по данной характеристике, можно руководствоваться следующими рекомендациями при подборе рециркуляционного оборудования для систем отопления и ГВС как небольшого жилого строения, так и большого коттеджа в несколько этажей.

• Если трубы, по которым насос должен обеспечивать циркуляцию жидкой среды, расположены на одном уровне, то подбираем оборудование со значением напора 0,5–0,8 метров водяного столба.
• Если в доме несколько этажей, рециркуляция ГВС должна обеспечиваться на нескольких уровнях трубопровода, а значит, следует учитывать высоту, на которую необходимо поднимать жидкость.

Чтобы в системах отопления и ГВС рециркуляцию жидкой среды сделать более эффективной, насосы следует выбирать с некоторым запасом по создаваемому напору.

Способы управления оборудованием

Поскольку расход горячей воды жильцами дома осуществляется периодически, по мере надобности, то нет никакого смысла в том, чтобы насос рециркуляции ГВС функционировал в постоянном режиме. Работа рециркуляционного насоса для воды в режиме периодического включения и отключения снижает нагрузку как на само оборудования, так и на трубопровод в целом. Обеспечить функционирование рециркуляционных насосов в периодическом режиме можно двумя способами:

• с использованием датчиков температуры;
• с применением таймера (включение и отключение электронасоса по расписанию).

Разница между такими элементами управления рециркуляционными помпами заключается как в их конструктивном исполнении, так и в принципе действия.

Управление при помощи датчика температуры

Данный способ управления работой рециркуляционного насоса предполагает использование температурного датчика, рабочая часть которого находится в постоянном контакте с транспортируемой по трубопроводу жидкостью. Когда температура воды в системе ГВС или в отопительной системе снижается до критического значения, датчик автоматически включает рециркуляционный электронасос, а когда температура жидкости поднимается до требуемого уровня, отключает его. Применение температурного датчика для управления работой рециркуляционного насоса позволяет поддерживать стабильную температуру жидкости в обслуживаемом трубопроводе. Удобным при использовании температурного датчика является и то, что его можно отрегулировать на любые значения температуры, при которых он будет срабатывать.

Рециркуляционный насос Grundfos с термостатом (датчиком температуры)

Управление посредством таймера

Бытовые рециркуляционные насосы могут оснащаться таймерами, которые будут включать и отключать оборудование по определенному расписанию. Время срабатывания таймера и продолжительность работы оборудования рассчитываются в зависимости от протяженности трубопровода и объема жидкости в нем, при расчете также учитываются тепловые потери в трубах и производительность помпы.

Используя таймер, можно увеличить период между отключением рециркуляционного насоса и его последующим включением вплоть до недели. Данная опция особенно актуальна в тех случаях, когда в горячей воде в определенный период нет необходимости, соответственно, включать насос и нагружать его вхолостую также нет смысла.

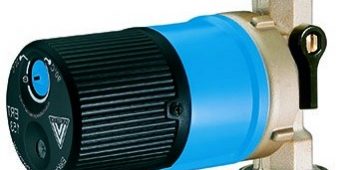

Рециркуляционный насос с встроенным таймером

При использовании насоса для рециркуляции воды важно также знать, как подключаются такие устройства к системам отопления и ГВС. Существуют две основные схемы подключения рециркуляционного насоса:

• последовательная (электронасос подключается к одному контуру трубопровода, который обслуживает все водозаборные точки);
• параллельная (рециркуляционное оборудование подключается к нескольким контурам трубопровода вместе с коллектором).

Содержимое:чем нужен насос для ГВСНедостаток напора горячей воды, при открытии крана, достаточно распространенное явление, встречающееся в частных и многоквартирных домах. Одно из эффективных средств решения проблемы – циркуляционный насос для ГВС.Установка насосного оборудования на ГВС, согласно существующим строительным нормам, является необязательной для помещений с отапливаемой площадью до 500 м², на практике, монтаж может потребоваться даже при наличии 2-3 отдельных точек горячего водоразбора.

Зачем нужен насос для ГВС

Циркуляционный насос ГВС предназначен для создания давления и постоянной циркуляции воды в бытовых системах водоснабжения. После открытия крана, приходится долгое время ждать, пока вода станет горячей, и чем дальше от ввода ГВС расположена водоразборная точка, тем больше времени для этого необходимо. Давление в системе не всегда соответствует даже минимальным требованиям, не давая нормально помыться.Циркуляционные насосы для ГВС устанавливают для следующих целей:

• Обеспечить стабильное давление в системе – для этого горячую воду отводят в специальную буферную емкость, после чего под давлением подают на точки водоснабжения.
• Обеспечить моментальную подачу горячей воды – циркуляционный насос для горячего водоснабжения подключают к замкнутому трубопроводу. Вода постоянно находится в движении. Благодаря циркуляции, остывшая жидкость смешивается с нагретой. В результате, сразу после открытия крана, потребителю подается горячая вода.

Параметры отечественного водоснабжения делают необходимой установку ГВС как в частных, так и в многоквартирных домах.

В чем разница циркуляционных насосов для отопления и ГВС

Применение циркуляционного насоса в системе горячего водоснабжения имеет свои особенности, отличающиеся от использования станций в водяных контурах отопления. По этой причине, циркуляционное оборудование для каждой системы не является взаимозаменяемым.Отличия циркуляционных насосов заключаются в следующем:

• Производительность – насосы отопления имеют больший запас мощности, который просто бессмыслен для ГВС. При необходимости можно поставить циркуляционное оборудование для систем обогрева на воду, но не наоборот. Некоторые производители, специально для этой цели предлагают сдвоенные насосы с двумя электродвигателями. Модуль одновременно подключается к ГВС и отоплению.
• Корпус – еще одним отличием моделей для отопления, от насосов для ГВС, является материал корпуса. В станциях для горячего водоснабжения, конструкция выполнена из латуни, сверху закрыта термоизоляционным кожухом. На отопление ставят чугунные приборы.

Несмотря на внешнее сходство, насосное оборудование для систем отопления и ГВС, не является взаимозаменяемым. Исключение составляют «сдвоенные насосы», предлагаемые многими ведущими европейскими производителями.

Как работает циркуляционный насос в системе горячего водоснабжения

Принцип работы циркуляционного насоса системы ГВС практически идентичен тому, что используется в системах отопления. Целью установки является повысить и стабилизировать недостающее давление водоснабжения.Циркуляционные насосы в системах ГВС частных жилых домов работают следующим образом:Большинство моделей насосного оборудования, предназначенных для нужд горячего водоснабжения, имеют электродвигатели на основе «мокрого ротора». Все двигающиеся части полностью погружены в водную среду. «Мокрая» конструкция имеет множество достоинств: отсутствие необходимости в обслуживании, бесшумность работы, малые затраты электроэнергии.Наряду с этим, существует опасность сухого хода. Теплоноситель играет роль смазочного материала. Без смазки, подшипники моментально выходят из строя.Циркуляционные насосы, применяемые в системах ГВС многоэтажных жилых домов, часто называют повысительными, так как их задача, в основном, сводится к созданию достаточного давления системы водоснабжения.

Как подобрать насос для системы ГВС

Подбор циркуляционного насоса для горячей воды может оказаться нелегким, даже для профессионала. Во время выбора учитывают несколько факторов:Наиболее удобными в эксплуатации, считаются модели с электронным управлением. Насос поставляется в комплекте с термостатом, встроенным в корпус. Автоматика самостоятельно исследует интенсивность потребления воды и по результатам подбирает необходимый рабочий режим. Таймер включения-отключения позволяет модулю автономно переходить в «ночной режим», для экономии электроэнергии.Средний срок эксплуатации насоса составляет 7-9 лет. На практике, станция, при умеренных нагрузках, гарантированно отработает не менее 10 лет.

Как сделать расчет напора насоса ГВС

Точный расчет параметров насоса можно сделать только после получения следующих данных:Необходимый напор циркуляционного насоса ГВС должен быть достаточным для создания комфортного давления при одновременном включении кранов, во всех водоразборных точках. Как проводится расчетный напор горячего водоснабжения:Такие расчеты помогают получить усредненный расход тепла горячей воды через циркуляционный насос, что достаточно для выбора подходящего оборудования для небольшого частного дома. Помощь в расчетах и подборе подходящей модели оказывают он-лайн калькуляторы.Подсчеты при организации ГВС с циркуляционным насосом в многоквартирном здании и коттеджах большой площади, должна выполнять проектно-монтажная организация, которая будет нести ответственность за работоспособность системы.

Какие фирмы производят насосное оборудование для ГВС

Существует около десятка различных компаний, изготавливающих насосное оборудование специально для ГВС. Стоимость насоса варьируется в зависимости от производителя и технических характеристик, от 5 до более 100 тыс. руб. Приобретать дешевые модули не рекомендуется, так как зачастую, за низкой стоимостью срывается некачественная подделка.Лучшими производителями насосов для ГВС считаются:

• Grundfos – крупнейший производитель насосного оборудования. В ассортименте представлена линия экономичных насосов с электронной автоматикой для управления. В конструкции присутствуют датчики давления, защита от сухого хода. Управление осуществляется посредством нажатия клавиши «пуск».
• Wilo – еще один немецкий производитель, пользующийся популярностью у отечественного потребителя. Покупателю предлагают модели с электронным и механическим управлением. Из ассортимента продукции можно выделить насос с датчиком давления, серии Comfort.
• DAB – итальянский производитель, пользующийся популярностью, благодаря более низкой (по сравнению с предыдущими брендами) ценовой политикой. Модели отличаются высоким качеством и надежностью. Адаптированы к отечественным условиям эксплуатации.

Отечественные производители делают основной акцент на производстве оборудования для систем отопления.

Установка циркуляционного насоса в систему ГВС

Монтаж насоса в систему ГВС должен осуществляться в согласии с рекомендациями изготовителя и существующими строительными нормами. Монтажные работы проводят следующим образом:

• Подключение к электросети выполняется через ИБП для питания. После отключения электроэнергии, источник бесперебойного питания продолжает обеспечивать автономную работу оборудования, в течение от нескольких часов до суток. (как правильно подобрать ИБП для насосного оборудования, читайте здесь).

Недостаточное давление в центральной системе водоснабжения, обусловливает необходимость установки циркуляционного насоса на горячую воду в многоквартирных домах и частных строениях, независимо от отапливаемой площади.</li>

В автономной системе горячего водоснабжения (ГВС) часто используется циркуляционный насос. Если источником тепла является котел, а значительная порция горячей воды накапливается в бойлере, то насос перекачивает постоянно воду от аккумулирующей емкости к теплообменнику и обратно. Если имеется в виду рециркуляционный насос для горячей воды, то он избавляет от самого сильного разочарования автономных систем ГВС – делает так, чтобы при открытии крана не пришлось долго ждать, пока горячая вода дойдет от бойлера до потребителя по трубам.

Содержание

Принцип работы

Рециркуляционный насос вовсе не обязателен, однако значительно повышает комфорт и даже качество горячей воды. Основная его задача – перекачка воды по трубопроводу в замкнутом контуре от бойлера к точкам забора и обратно. Для этого специально разрабатываются аппараты с малой производительностью, малошумные и низким энергопотреблением. Основное требование к насосам – устойчивость к высокой температуре, стабильная работа при условии, что вода нагревается до 65°С.

В совокупности рециркуляционные насосы для горячей воды все-таки отличаются от насосов для отопления. Последние рассчитаны на температуру вплоть до 90°С и со значительно большей производительностью. Взаимозаменяемость при этом неактуальна. При большом желании насос от отопления можно использовать в рециркуляции ГВС, однако наоборот применять насос нельзя.

Особенно востребован циркуляционный насос в домах площадью более 200 м кв., где бойлер располагается в отдельном помещении или подвале, и имеются несколько точек водозабора, разнесенные по дому. Ждать, пока с труб стечет холодная вода, придется долго, что существенно увеличивает расход. Если в бойлере вода нагревается до 65-80°С, то погибают почти все болезнетворные бактерии, однако в трубах, где вода остывает, они способны активно размножаться.

Регулярная прокачка воды по трубам устраняет эти проблемы на корню. Однако за счет теплопотерь в трубах возрастает нагрузка на котел или водонагреватель, так что установка рециркуляционного насоса в меньшей степени сказывается на экономии и отвечает в первую очередь за комфорт жильцов.

Чтобы использовать рециркуляционный насос, разводка ГВС по дому должна выполняться в виде закрытого контура, замкнутого на бойлере. От него уже выполняется подключение всех точек забора воды. Если брать воду с верхней части бойлера, то это будет считаться началом контура, тогда насос устанавливается на втором входе в бойлер, расположенном в нижней части аккумулирующей емкости на одном уровне с входом на подачу холодной водопроводной воды.

Циркуляционный насос обязательно устанавливается совместно с обратным клапаном, который предостережет от обратного хода воды в контуре, ведь при этом по трубам будет течь только холодная вода, завязанная на нижней части бойлера и входном водопроводе.

Характеристики

В списке основных характеристик циркуляционных насосов:

• производительность, м3/час (литр/мин);
• напор, создаваемое давление, метры или Па;
• потребляемая мощность, Вт;
• способ управления (по таймеру или датчику температуры).

Мощность и производительность для рециркуляционного насоса нужна небольшая. Необходимо перекачивать воду только в тубах с малым внутренним объемом, притом с небольшой скоростью. Достаточно аппарата с производительностью всего 0,2-0,6 куб.м/час, чтобы постоянно поддерживать температуру воды в трубах протяженностью до 40-50 метров.

Потребление насоса так же низко и составляет от 5 до 20 Вт. Этого достаточно для стабильной работы и выполнения поставленной задачи.

Важнее подобрать правильно напор, создаваемый насосом. Чаще в доме или тем более квартире разводка выполняется по одному этажу на одном уровне, тогда и достаточно напора, эквивалентного 0,5-0,8 метрам водяного столба. Однако если необходимо обеспечить беспроблемную циркуляцию воды в доме с несколькими этажами, то и насос должен справляться с подъемом воды на заданную высоту, притом с запасом. Производительность насоса напрямую зависит от фактически установленной нагрузки.

Конструкция

Для циркуляции воды используются центробежные насосы. В них основные элементы – это корпус ракушка, крыльчатка и двигатель. Подача воды происходит в центр крыльчатки. Ее раскручивает двигатель, и под воздействием центростремительной силы вода с напором движется по внешнему краю ракушки к выходному патрубку.

Для рециркуляционного насоса преимуществами являются бесшумность и малые габариты. Потому используются малые насосы преимущественно с мокрым типом ротора. Ротор – это внутренняя подвижная часть двигателя, закрепленная на одном валу с крыльчаткой. Под воздействием переменного магнитного поля от катушки статора ротор приобретает вращательное движение.

Мокрый ротор полностью погружен в перекачиваемую среду. Вода выполняет роль теплоотвода и заодно смазки для опорных подшипников. Наличие воды вокруг подвижных частей двигателя снижает шум и вибрации во время работы насоса.

Способ управления

Вполне допустимо постоянно поддерживать циркуляцию горячей воды в трубах, однако это неэкономично и неоправданно. Горячая вода не используется постоянно. В ночное время пока все жильцы спят бесполезно поддерживать в трубах воду горячей, то же относится и ко времени, когда все на работе или учебе.

Если разводка труб выполнена правильно, то обязательно применяется теплоизоляция, так что раз попав в трубы, горячая вода не остынет моментально.  Потому и нет нужды все время перекачивать воду из бойлера в трубы и обратно, достаточно периодической работы насоса, что снижает нагрузку на него и систему ГВС в целом. Говорить про экономию электричества не приходится, так как потребление рециркуляционного насоса невелико.

Используется два основных метода управления:

• по показаниям датчика температуры;
• по таймеру (расписанию).

Оба варианта востребованы, хоть и существенно отличаются по принципу действия.

По датчику температуры

Блок управления насосом в этом случае опирается на показания температурного датчика, погруженного в воду внутри труб контура. Работа насоса возобновляется, как только вода остыла до определенного порогового значения температуры. Такой подход существенно снижает нагрузку на оборудование, постоянно поддерживает воду в трубах нагретой. Кроме этого повышается безопасность ГВС. Установив достаточно большой порог срабатывания, вода чаще прокачивается через бойлер, где дополнительно греется и обеззараживается.

По таймеру

Блок управления попеременно включает и выключает насос исходя из временных задержек, установленных в настройках. Точно зная параметры системы ГВС, протяженность труб и их внутренний объем, теплоизоляцию и средние теплопотери, можно подобрать оптимальное время, за которое вода не успеет остыть. Насос включается от сигнала таймера и перекачивает всю воду. При этом продолжительность работы так же рассчитывается исходя их объема труб и производительности насоса.

Еще одно преимущество таймера – это возможности составлять расписание для работы рециркуляционного насоса на сутки или даже неделю. Именно в этом случае учитывается время простоя, когда горячей водой не пользуются.

Схемы монтажа

В зависимости от количества точек подключения и протяженности труб выбирается способ подключения циркуляционного насоса и разводка труб:

• последовательное соединение с одним контуром;
• параллельное подключение с коллектором.

В первом случае все точки водозабора подключаются последовательно и в одном контуре. Это выгодно, если без труда можно объединить санузлы и кухню одной водопроводной трубой без лишних затрат материала и достаточно коротким маршрутом. Есть только одна особенность, которая больше касается напорного насоса, а не циркуляционного. Если будут открыты несколько точек забора воды одновременно, то давление в каждой из них будет делиться поровну. Как вариант, это решается установкой редуктора на каждый кран и выбором более мощного насоса.

Параллельное подключение решает проблему с давлением и распределением воды с помощью коллекторной группы и компактного размещения редукторов. В этом случае рециркуляционные насосы необходимо установить в каждом отдельном контуре или подобрать один более производительный насос на все группы разом. Такая разводка необходима при наличии нескольких санузлов в доме, разнесенных далеко друг от друга и от кухни, или когда при последовательном подсоединении  общая длина маршрута становится слишком большой.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/vodonagrevatel/sxema-obvyazki-bojlera-kosvennogo-nagreva.html
• http://met-all.org/nasosy/tsirkulyatsionnyj-nasos-dlya-goryachej-vody-gvs-printsip-raboty.html
• https://avtonomnoeteplo.ru/armatura/374-kak-podobrat-cirkulyacionnyy-nasos-dlya-kotla.html
• https://udobnovdome.ru/recirkulyacionnyj-nasos-dlya-gvs/
